MINI COOPER S R56 机滤基座油封全步骤(完)
MINI COOPER S R56 机滤基座油封全步骤(上):网页链接
MINI COOPER S R56 机滤基座油封全步骤(中):网页链接
MINI COOPER S (R56)是设计上的杰作,但高发故障率,以及填充率极高的机舱,却是后勤的噩梦。其实原因想想也不难解释。MINI的发动机是标致-雪铁龙和BMW合作开发的“王子引擎”。法国货历来以价格高昂,后勤维护压力大而著称,比如说“勒克莱尔”主战坦克,“拉斐特”驱逐舰,“幻象2000”战斗机,莫不都是累死后勤的节奏。而总体设计又是英国人的,英国货历来以难用,人机功效差著称...两者加一起也是绝配了。所以MINI只能是玩情怀,如果真要实用性,前有飞度,后有思域。这两者完全碾压MINI无压力。

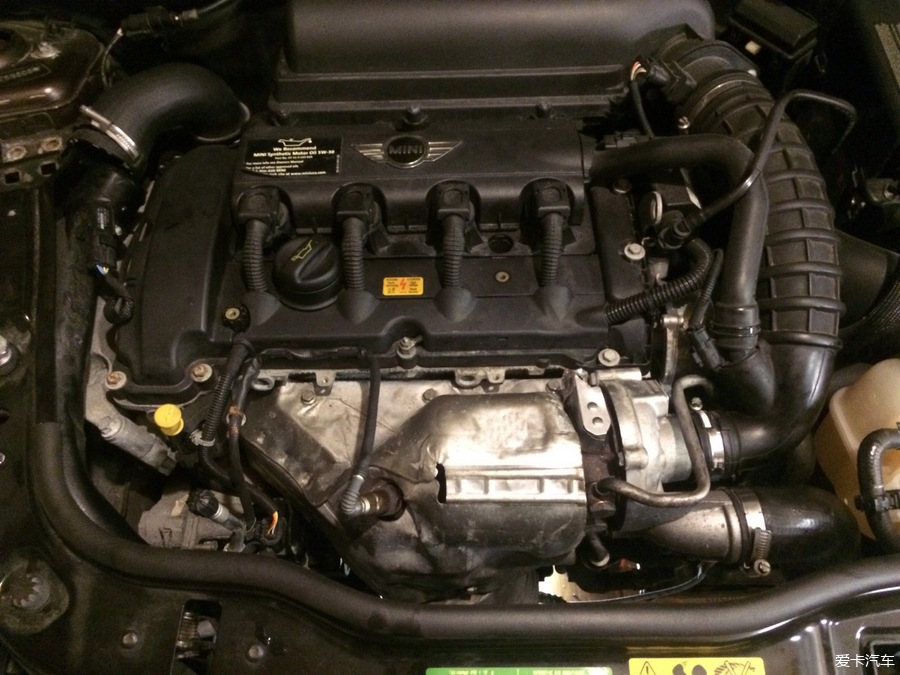

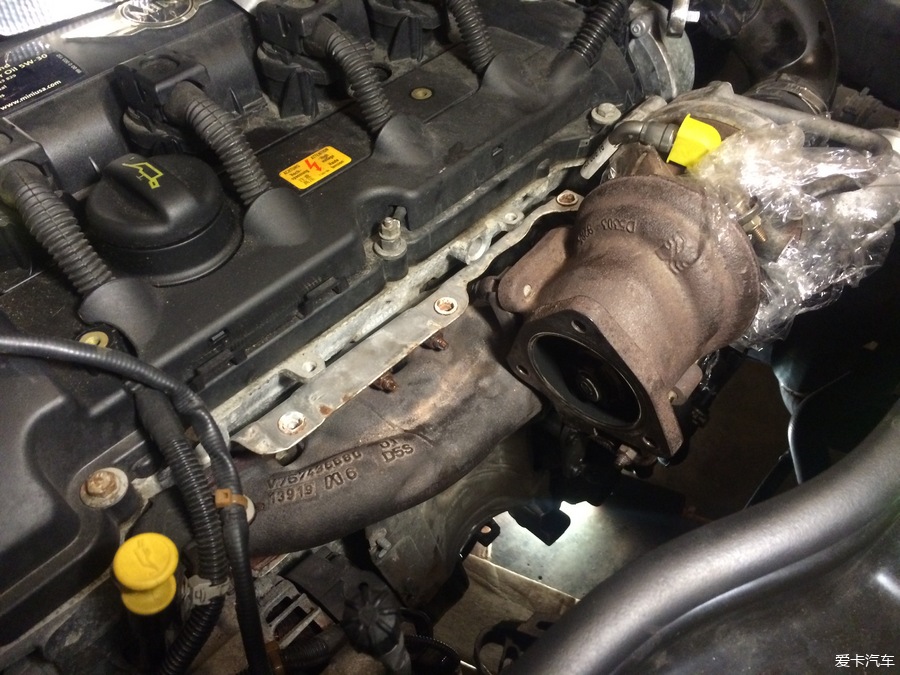

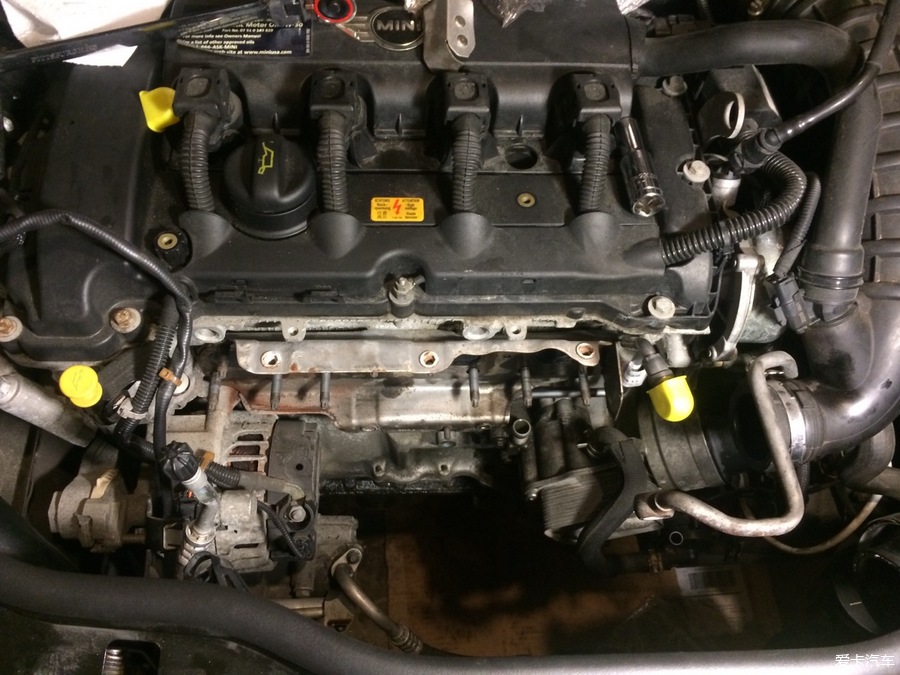

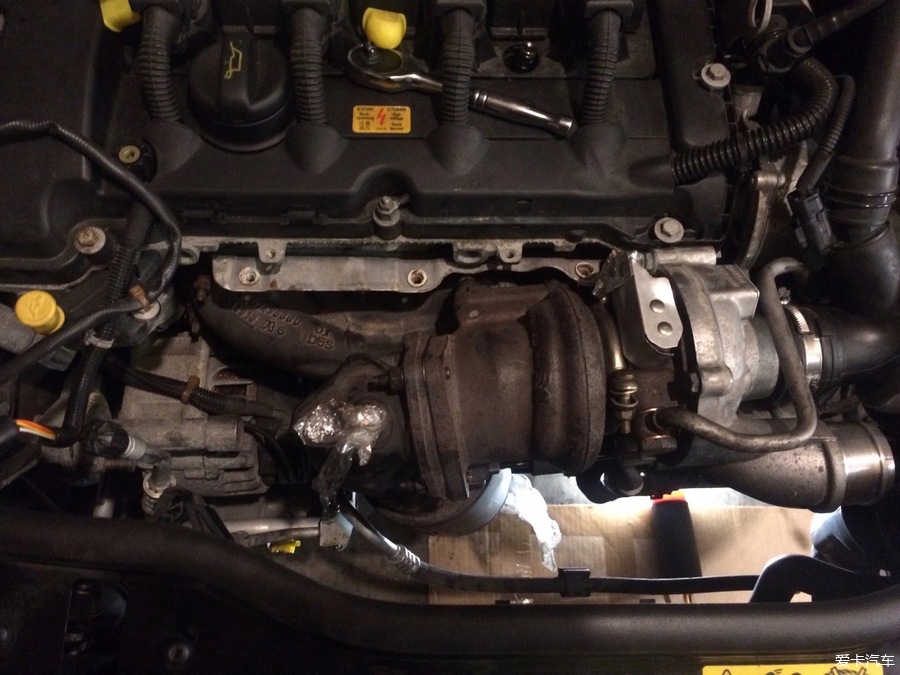

言归正传。我们在上篇(网页链接)和中篇(网页链接)中分别介绍了怎么样将散热器拉到“维修模式”以提供一定的空间,以及拆卸三元催化器,涡轮增压机,最后拆卸我们需要的设备。下篇就是重点中的重点,怎么将一切东西组装回去并且仍保持正常运转。首先我们先列举一下这次要更换的耗材。我列举的BMW零件号是基于2010年MINI COOPER S MAYFAIR版本的,其他年份和版本或有不同,请查阅ETK或者咨询BMW-MINI维修顾问

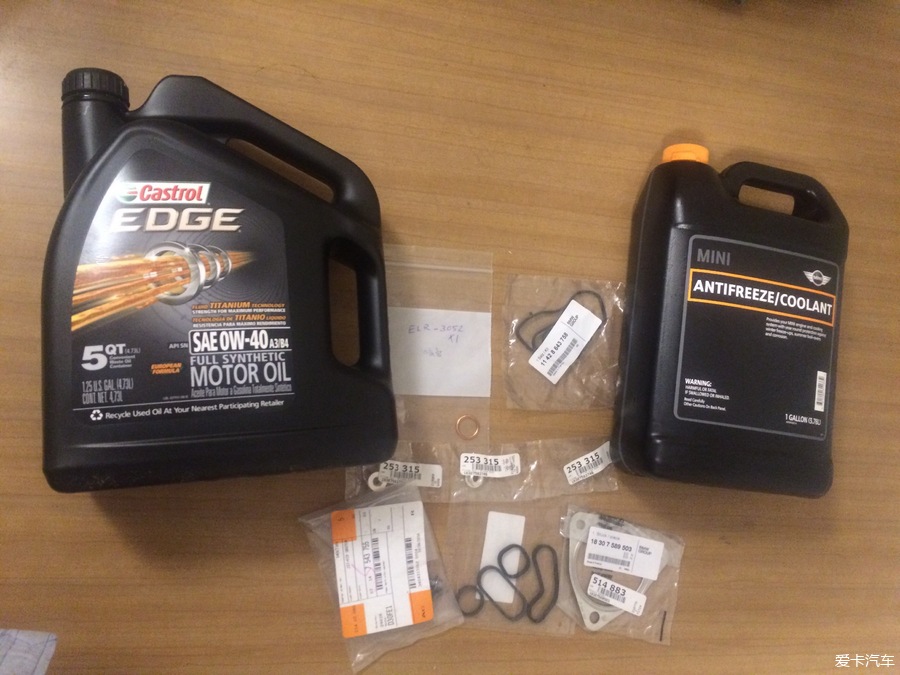

更换材料有:
1. 机滤基座-发动机缸体油封一套(11428643758)
2. 油冷器-机滤基座油封一套(11428643747)
3. 机油供油管一根(11657534454)

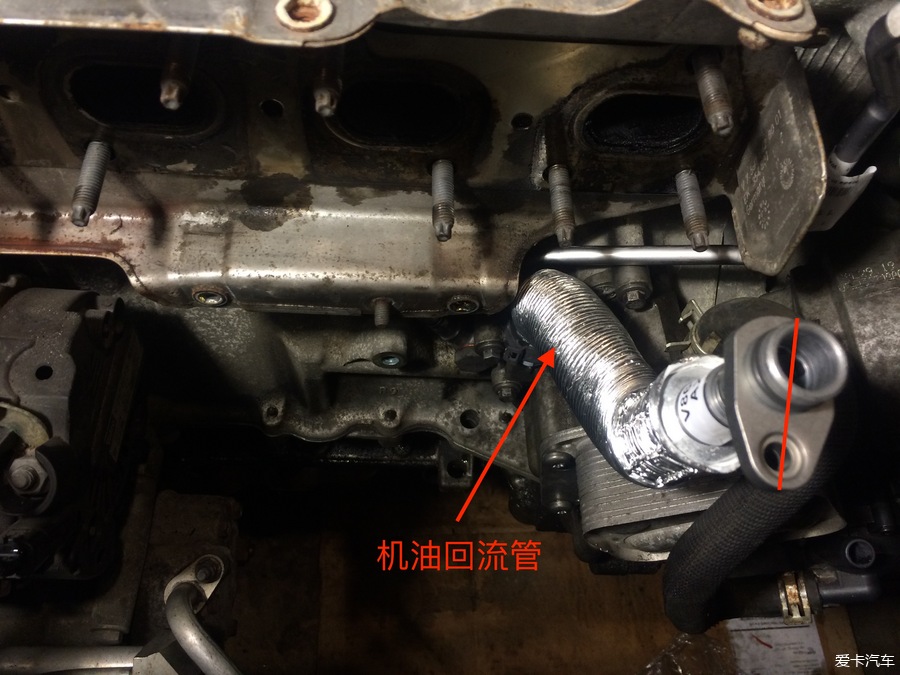

4. 机油回流管一根(11658617069)
5. 机油供油管垫片4片(07119963151)
6. 冷却液管垫片4片(07119963201)
7. 涡轮-排气歧管垫圈1个(11657557013)
8. BMW原厂冷却液半瓶(0.5加仑,为当年维护E46的剩余物资)
9. Castrol Edge嘉实多黑极护5W-30型机油(符合BMW LL-04标准)一瓶(5夸特)
以上均选用原厂件(除了机油为OEM外)。耗资在250美元左右,其中只有1和2(总价为43美元)为真正老化部件,其他部件要么是一次性拆装的替换件(如各种垫片垫圈),要么是为了防止可能污染损坏更加昂贵的涡轮而被迫替换的新件(如两根油管)
