明锐不换蒸发箱手动空调改自动空调作业！！！
简述：
此方案只需更换若干部件，基本实现
自动空调的大部分功能。由于
蒸发箱结构不同，无法实现分区功能，但是在狭小的车内空间里，分区意义不大，有强迫症完美主义者建议更换蒸发箱总成。
适合车型：
理论上适用于PQ35平台的所有车型，包括
一汽大众高尔夫/
速腾/迈腾/CC，上海大众途观/明锐/昊锐/途安等等。
手动空调和自动空调主要区别：
a、风量的控制：
手动空调：根据用户调节的出风风力，分为4个档位进行手动调节；
自动空调：风速8档，根据用户设定的温度，再由各温度传感器的获知信号自动调节风力；
b、与主机通信：
半自动空调：无
自动空调：直接在RCD510或RNS510或支持大众can协议的德赛西威、飞歌等主机上显示空调的信息。
1、所需材料：
自动空调面板，2p插头，6p鼓风机插头线束，保险丝等。
2、所需工具：
T20螺丝刀：拆原车固定螺丝。斜口钳：剥线剪线。小一字螺丝刀：退针用。
塑料撬棒：拆面板框等，绒布胶带防止异响。专用退针器：没有可用曲别针代替。
3、拆手动鼓风机：

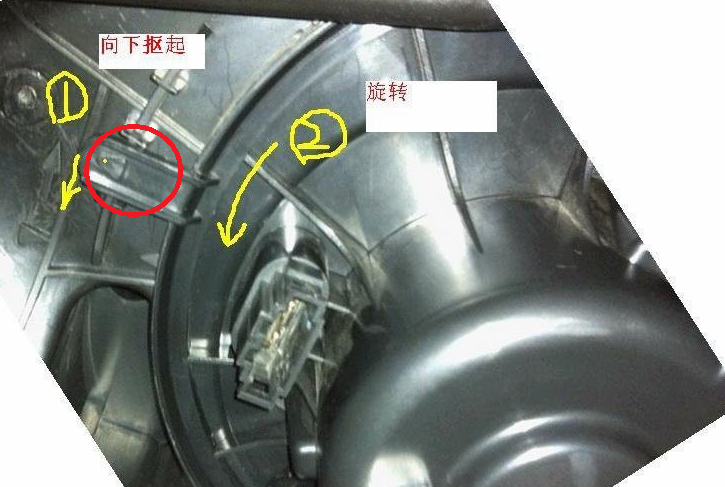

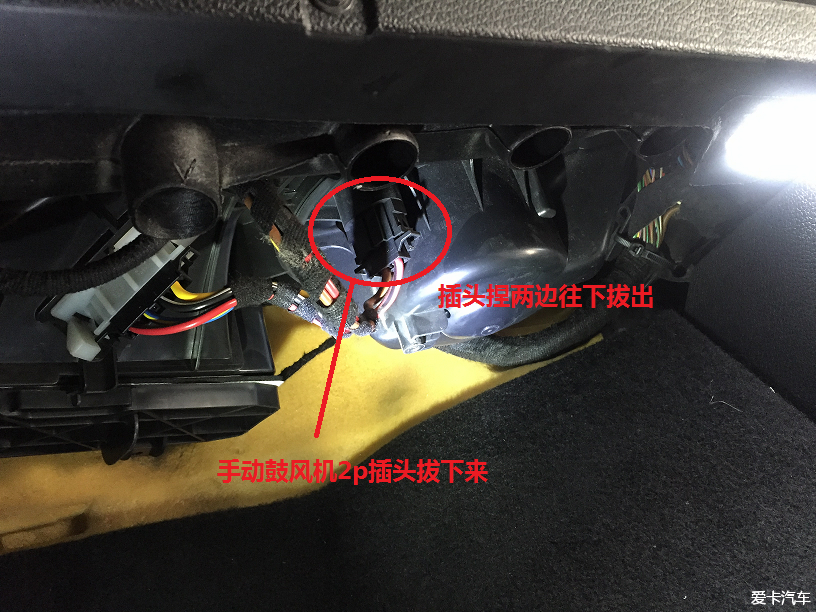

鼓风机在副驾驶底部，首先把底部的护板拆下，底部护板有两个塑料一字螺丝，用手即可拧下，然后就可以拉出来。拉出来后可以看到底部的蒸发箱外壳和鼓风机底部，如下图。向下掰开塑料卡扣，按照逆时针旋转鼓风机总成即可取下，左右活动活动，不需要太大力。
4、改装成自动鼓风机：(更换鼓风机总成的忽略此步)
教程：
网页链接
换好外壳的和电阻的“自动鼓风机总成”：按照拆解的逆过程把改好的自动鼓风机按照原位安装好。注意安装的时候按住后面的原车粗的线束，要不会挡到很难卡到位。

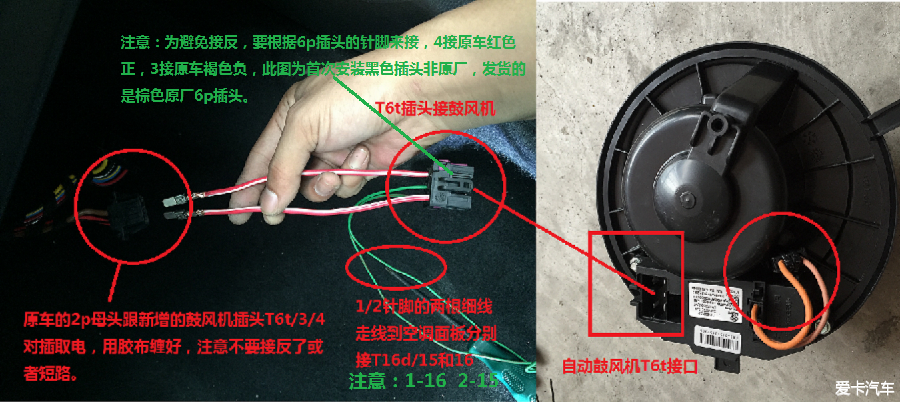

5、自动鼓风机电源取电：
原车母头2p/1棕色接T6t/3是棕色线接地，2p/2红色线接T6t/4红线是电源。
6、安装温度传感器：
明锐原车自带左侧出风口传感器和左侧脚部传感器，可通过5053读取空调高级测量信息，勾选左侧温度传感器和脚部传感器，若有温度值显示，说明原车已有，无需增加。

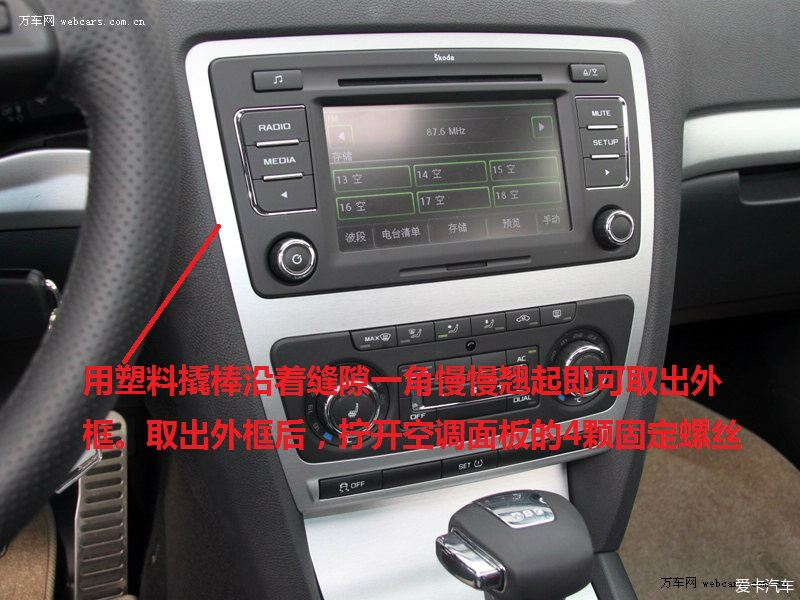

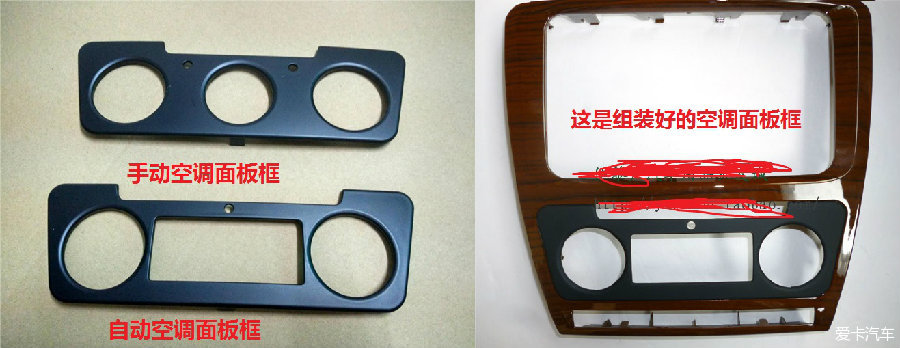

7、拆卸空调面板：
这部分是最重要的，接错了返工核对会很麻烦，所以一定要仔细认真。技巧：不要退一根跳一根，这样很容易混淆，把需要跳线的针脚标签纸标好目标端口后先全部退出来，依次按标签跳线，这样不容易出错。

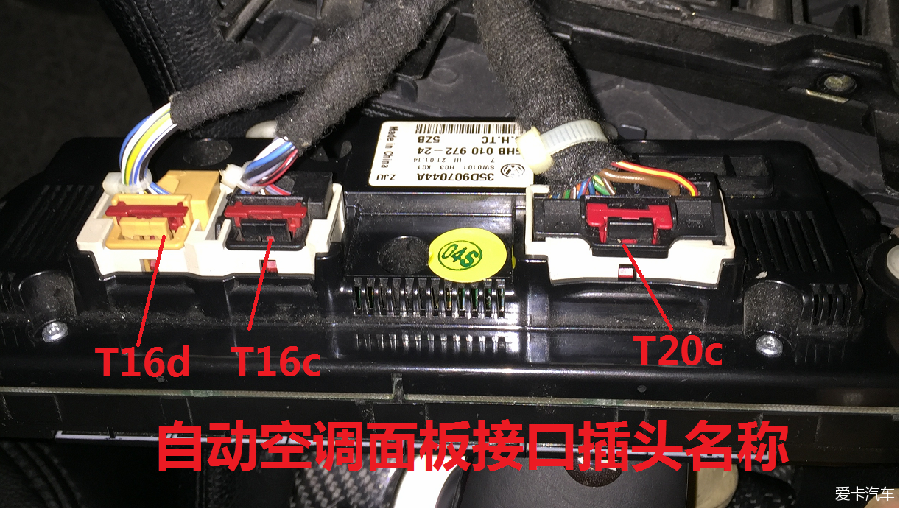

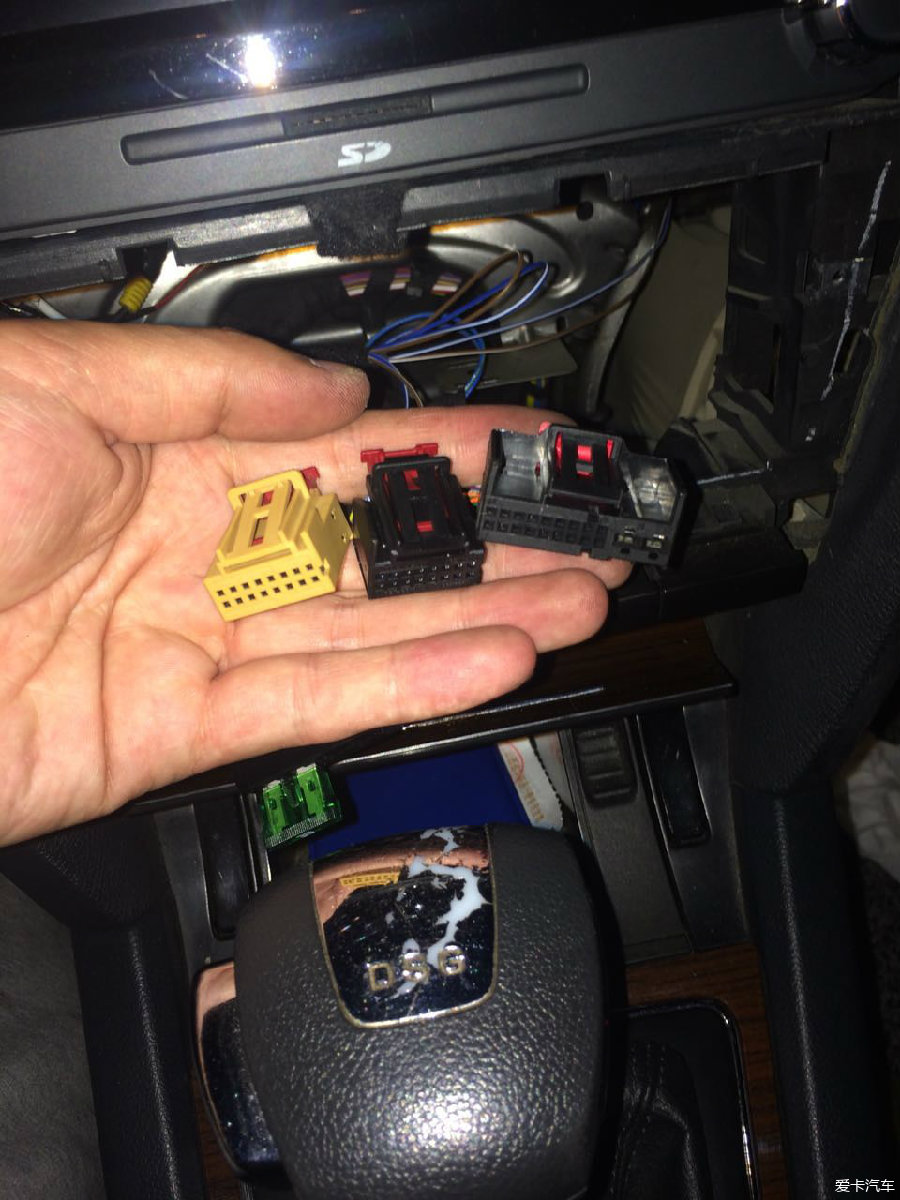

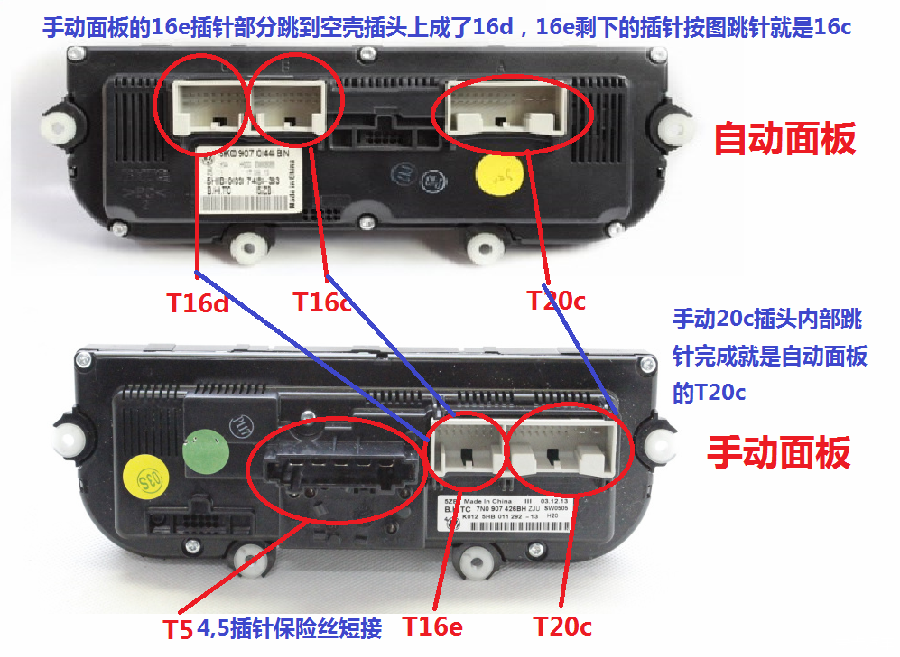

插头实图：
因为明锐的空调电路和高尔夫6定义一样，所以借用高尔夫6整理的跳线图。

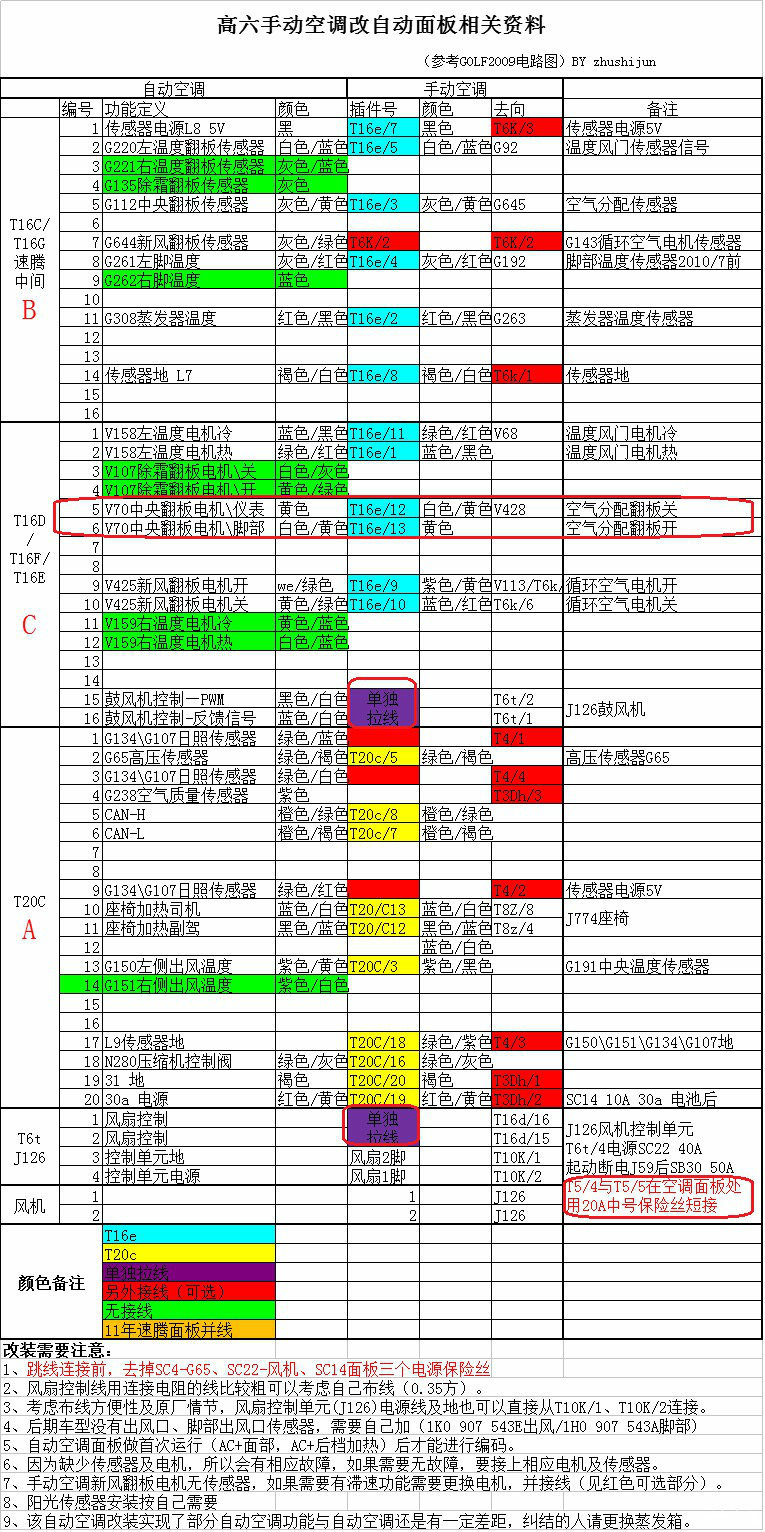

感谢凡爸日记，论坛id ：hushijun整理的面板跳线图：
简化版跳线图：

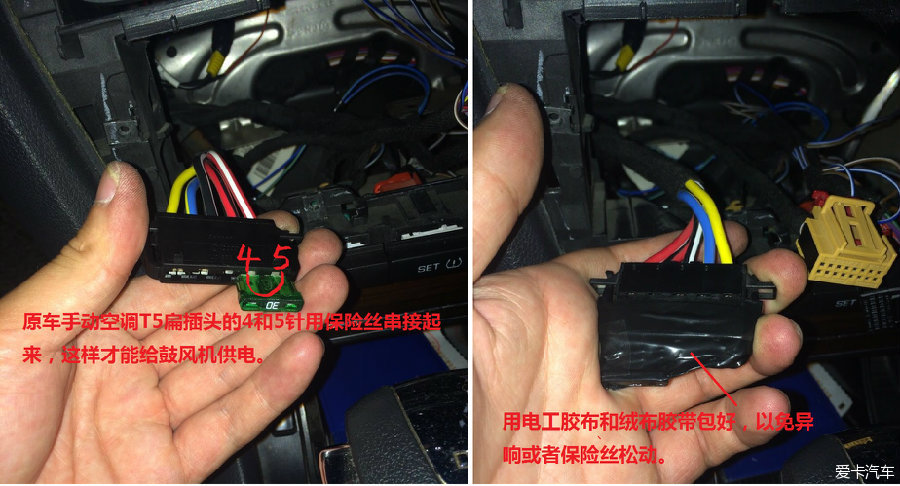

9、短接原手动空调T5的4和5：

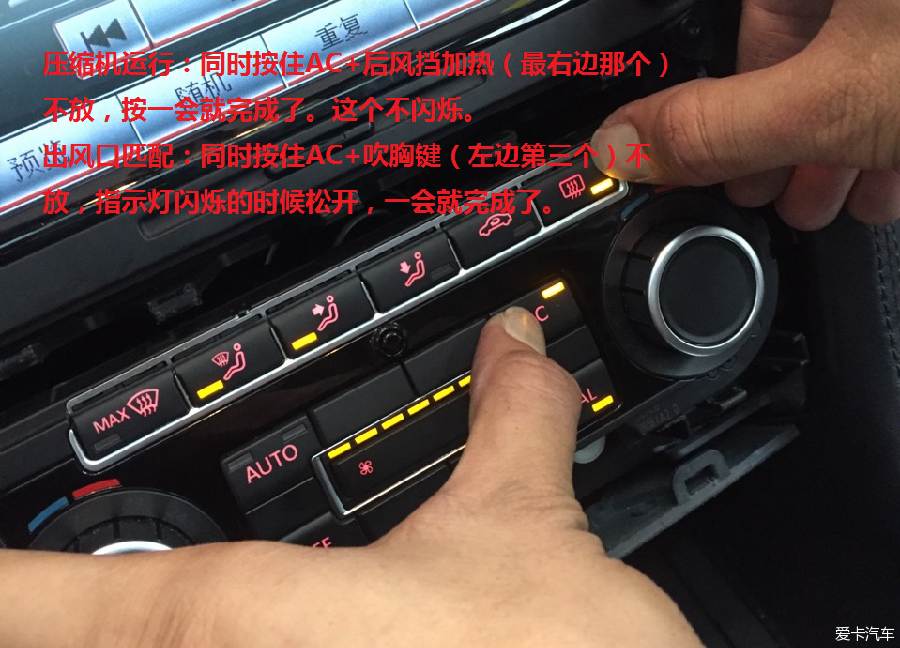

10、自动空调面板初始化：

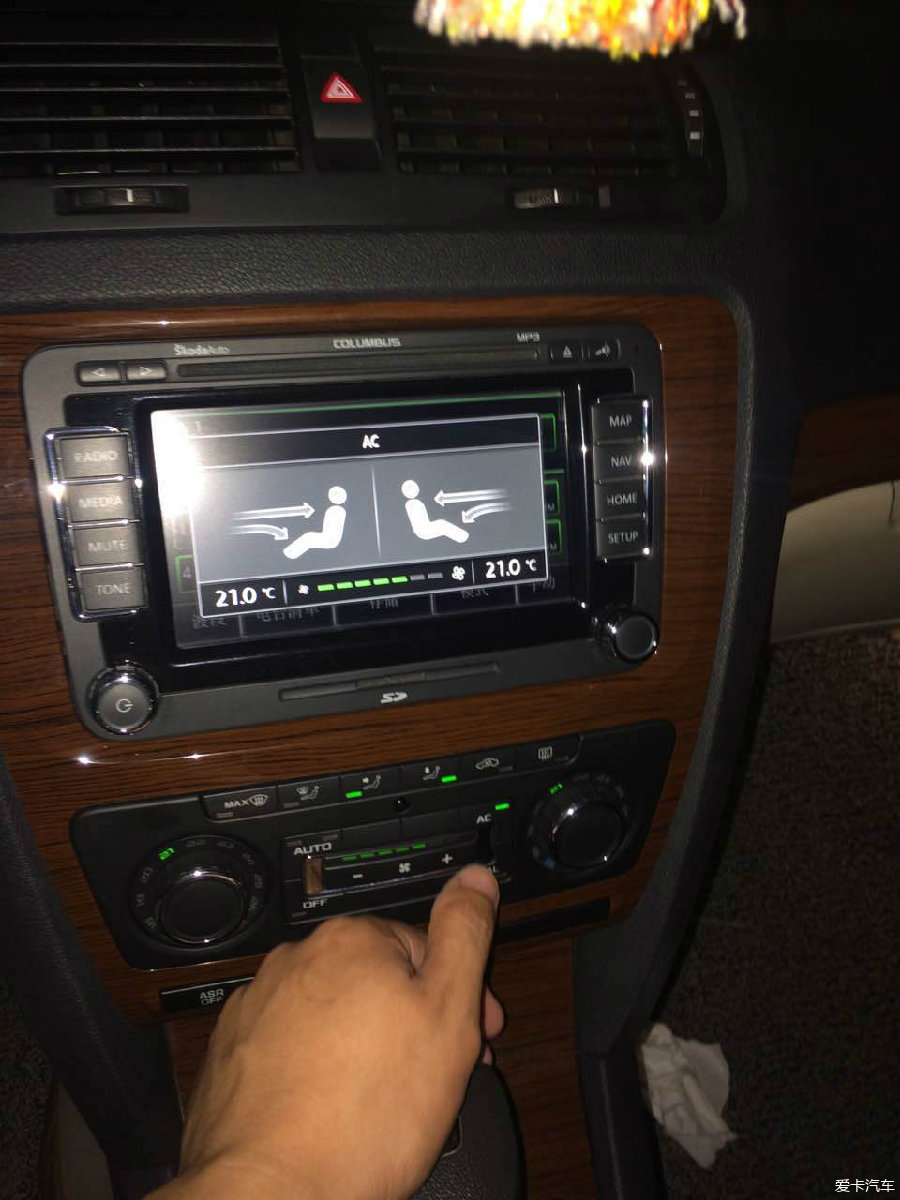

11、大功告成！
有问题的可站短我加技术交流群讨论
