爱卡首发-1.6新福克斯装原厂一键升降、电折、照地灯、电加热

以上视频为1.6AT风尚
容在陆续补充，最近太忙了。实在抱歉，如有朋友安装，有疑问，可直接问我

安装好一键升降，继续折腾更换2.0带防盗之门锁块完善防盗功能：
网页链接

11月1日
1.6AT风尚安装原厂一键升降、电折、照地灯、电加热、门板氛围灯（这个过程很辛苦，配件也稀缺，大家耐心等待

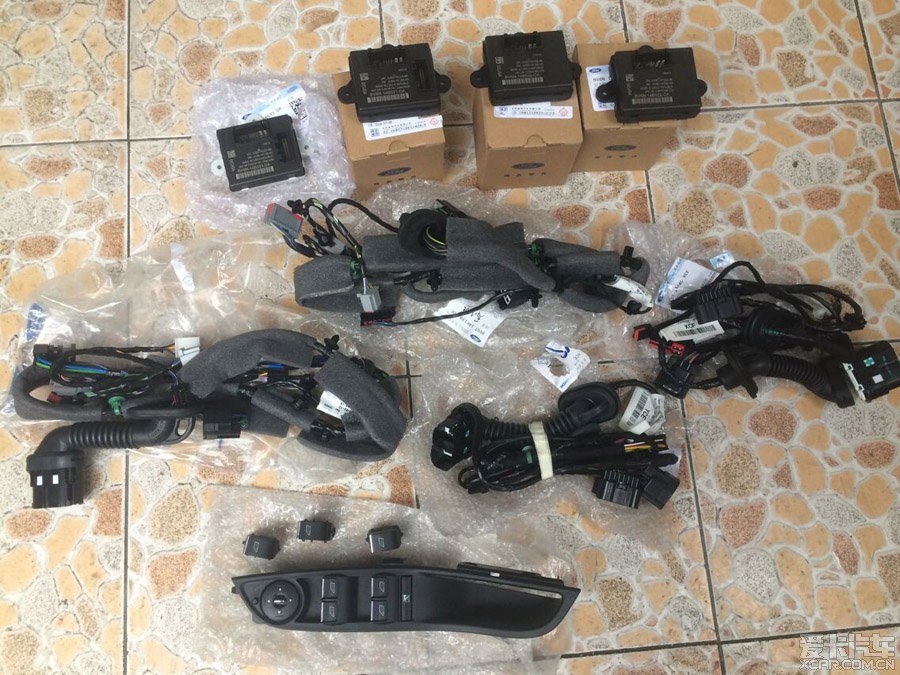

这个改动，实际上并不是说就为了增加一健升窗功能，而是为了之后更多功能扩展（电折后视镜，照地灯，电加热）都可原装位的加装上去，为此，开始定配件，研究图纸，目前还缺少四门玻璃升降电机，新福1.6舒适与风尚要改，更换的配件还是很多的，包括四门线束，增加四门模块，带LED氛围灯内门拉手框，原厂LED灯，带一健升降与电折功能的主驾驶玻璃升降开关，其它三门单只一健玻璃升降开关，四门玻璃升降电机，另外，通往四门的原车底盘线束也需要做出对应的改动，长安省了这个功能，想要加装，费用还是很大的，必竟需要更换与加装很多东西，包括除正驾驶外的其它三个门玻璃电机都不一样，1.6风尚与舒适电机插口为两插，高配为六插

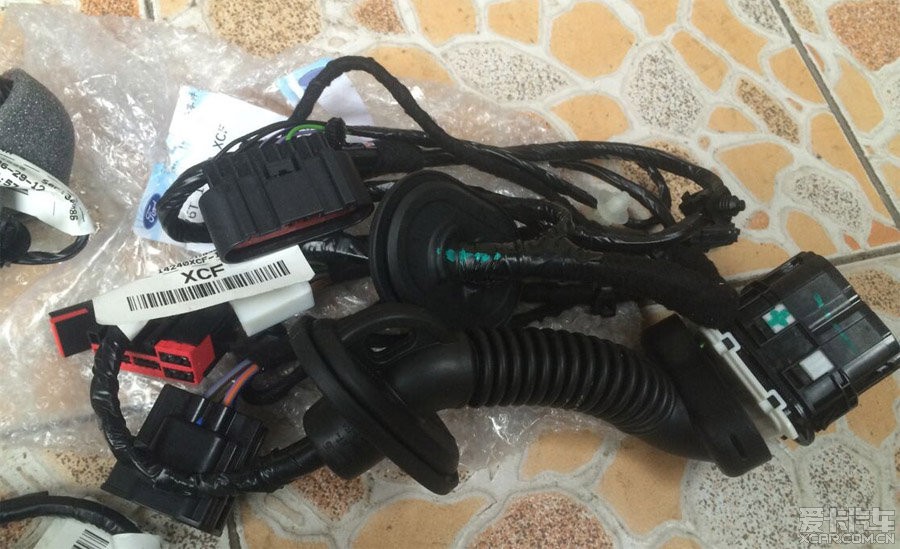

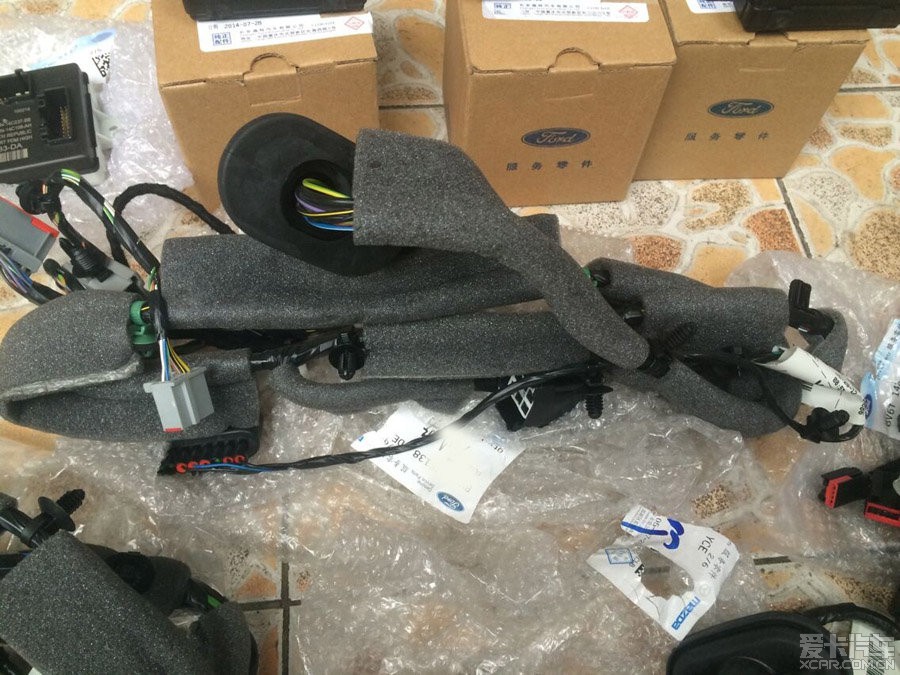

在门线束安装前，先将电折与照地灯线束加装上去

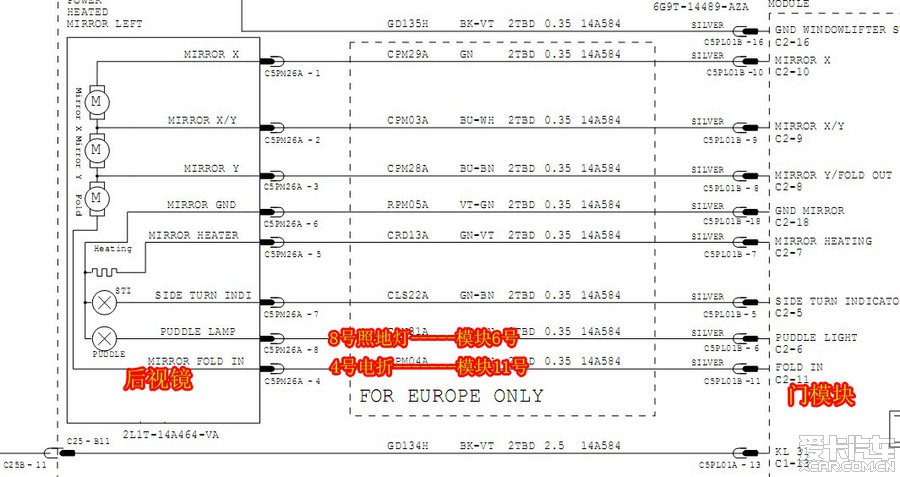

附2.0门线束引脚定义图：

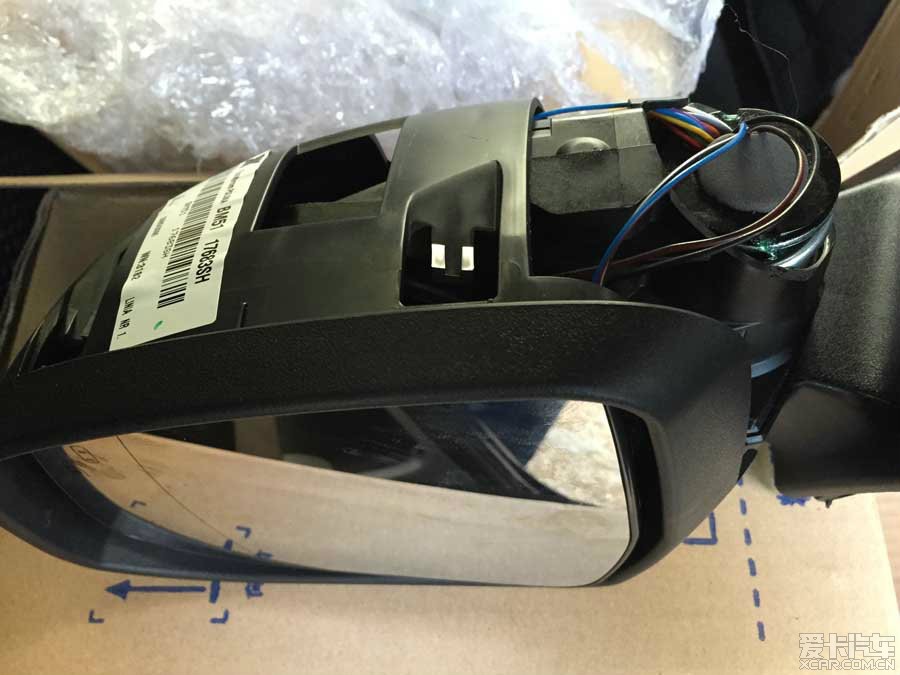

原厂高配电折，电加热，照地灯，盲点后视镜：

以下两只模块是顶配带电折带照地灯最新DA批次模块（之前高配的BH结尾批次老版本长安已停用）

11月7日更新：
四门2.0高配玻璃升降电机到了

开始研究线束修改

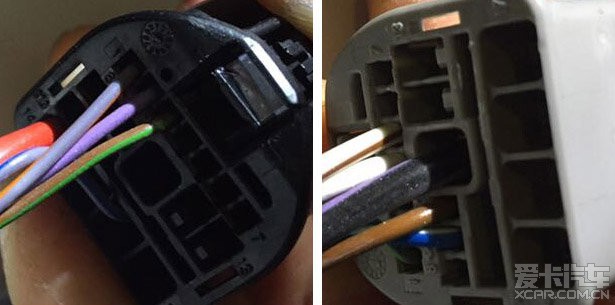

2.0原车门插头线束，C25-A/B C26-A/B,与经典福基本类似，也就是喇叭线束，门锁线束，CAN与LIN总线，氛围灯线束，副驾驶侧温度传感器线束，升降电机正负极，比1.6舒适/风尚线束要少许多，1.6车型线束多，反而却是好事情，这样为改线带来了方便

安装成功：

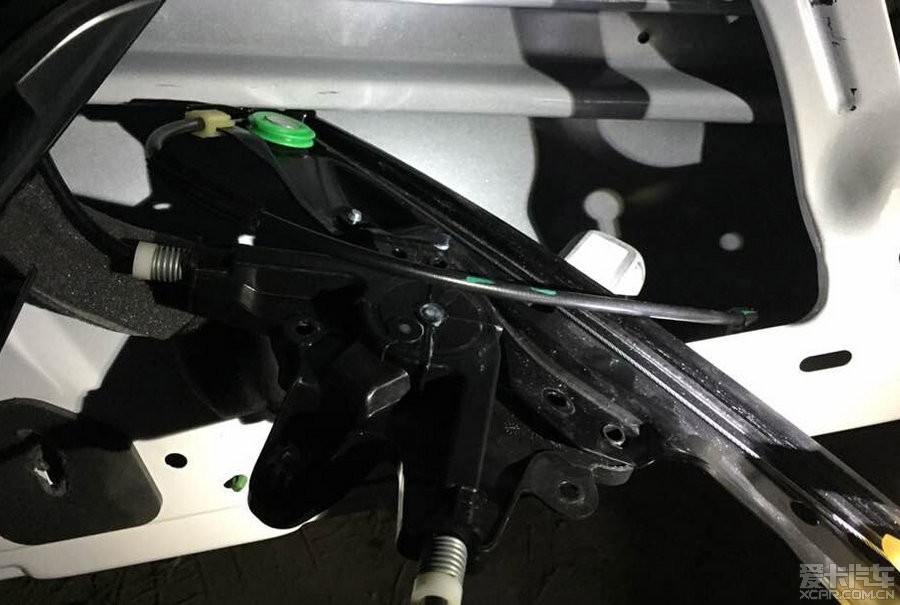

拆下玻璃升降支架，更换六针的玻璃升降电机

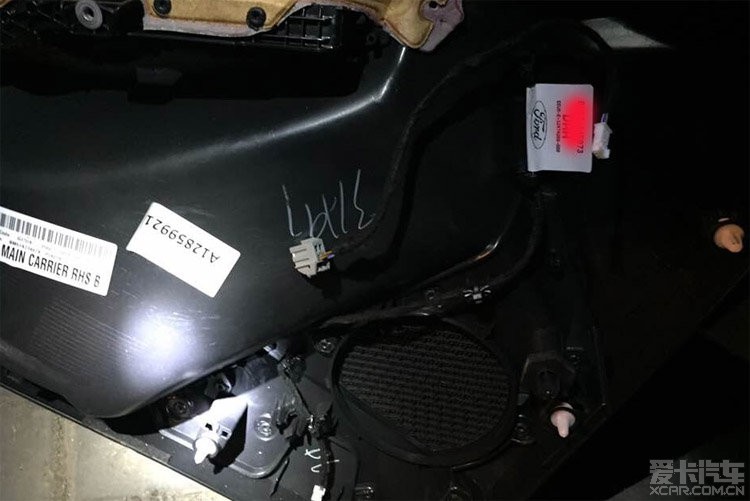

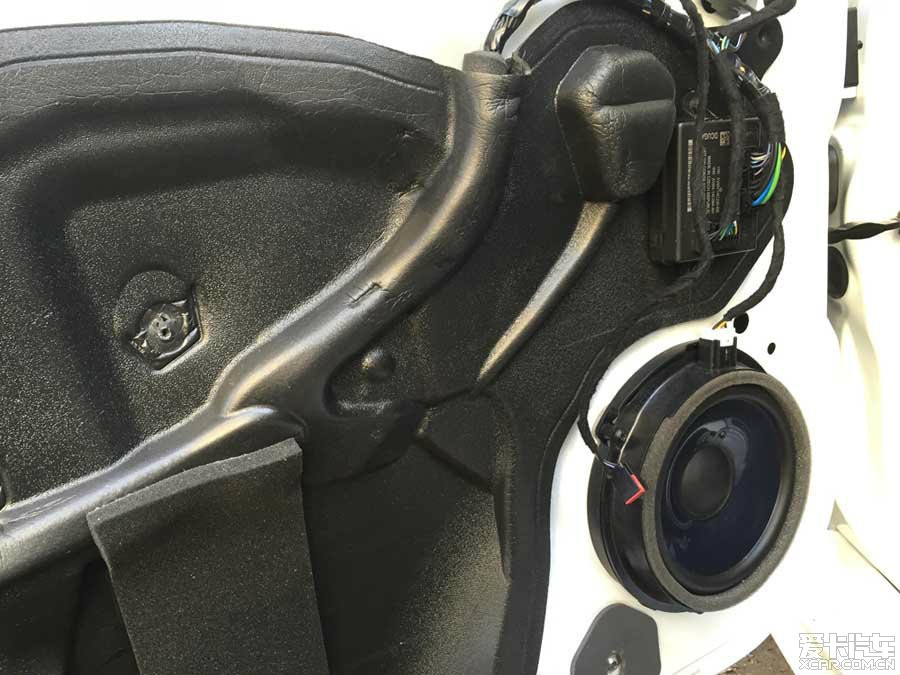

安装好高配门模块与线束

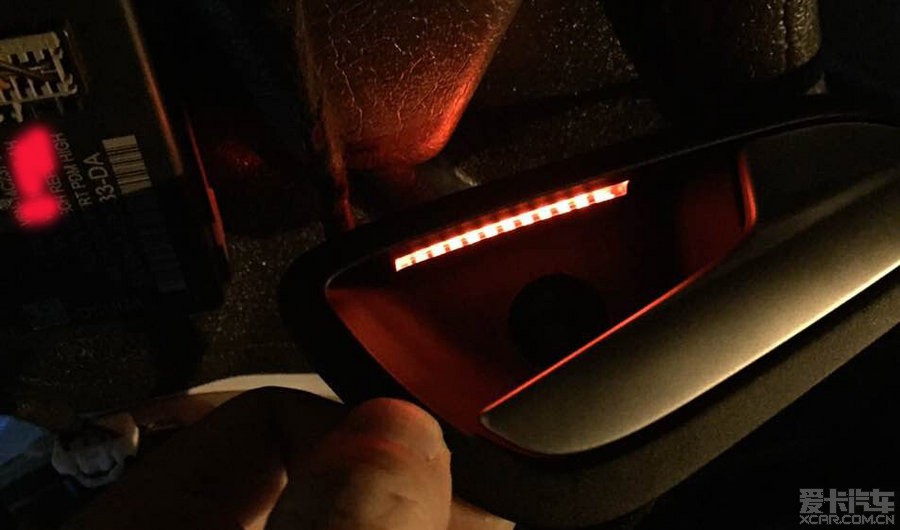

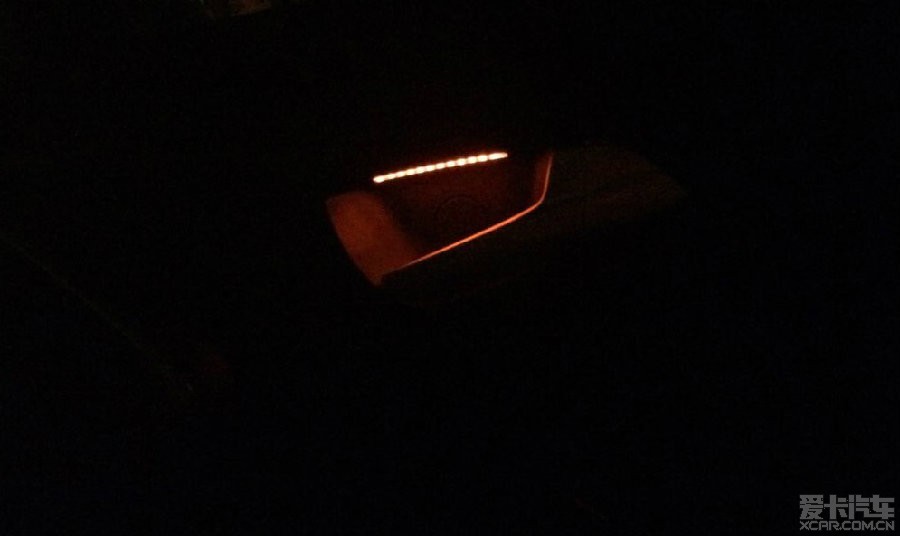

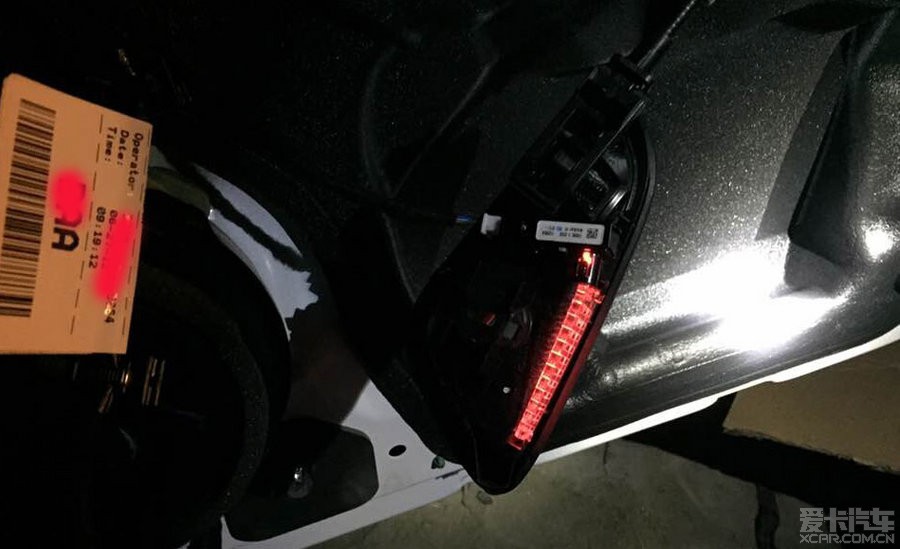

安装高配带LED氛围灯之门内拉手

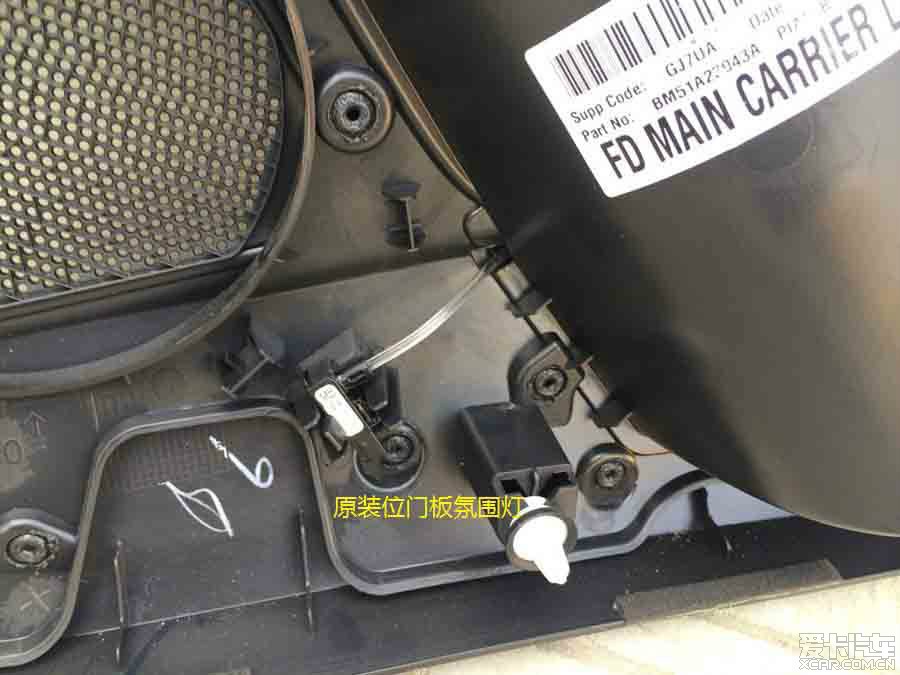

安装门板氛围灯线束

此次，正好将原厂的内拉手灯与储物盒灯一并安装上去

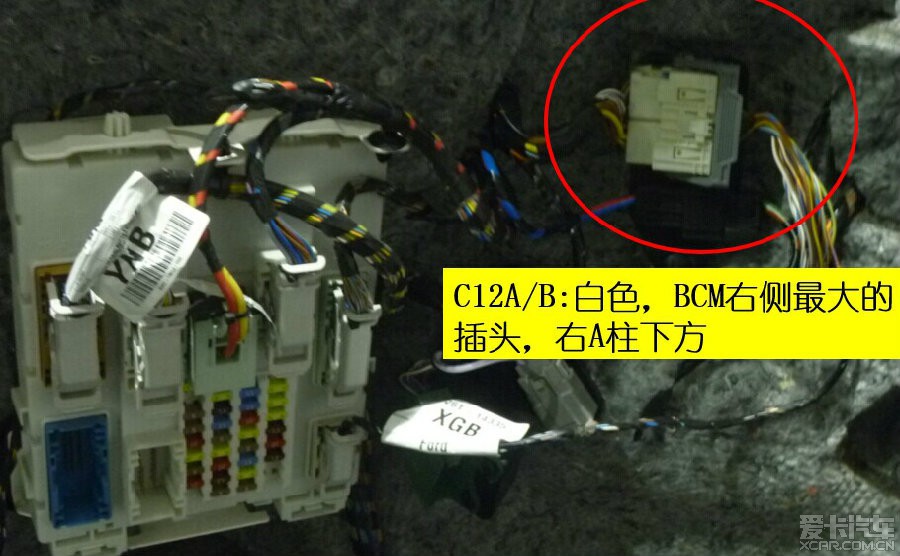

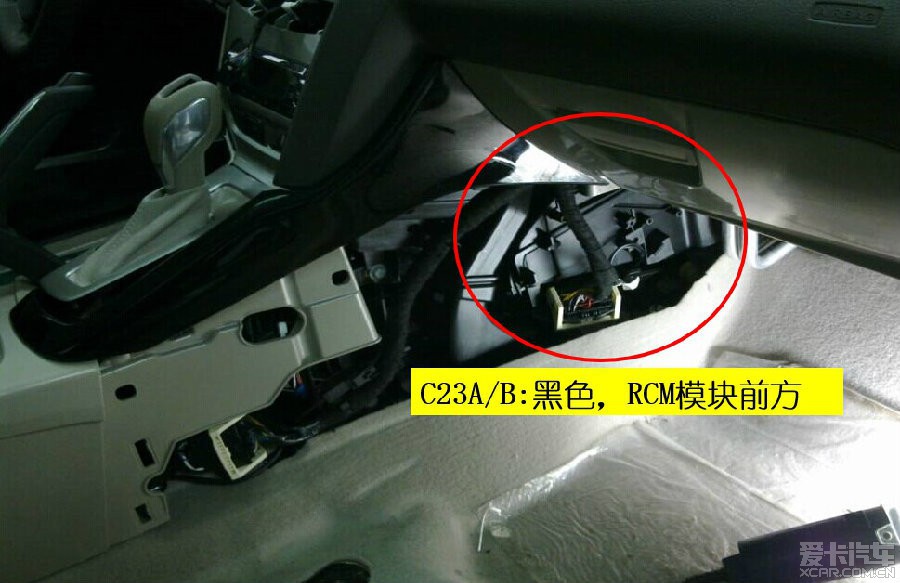

附C12A/B插头与C23A/B插头位置图：

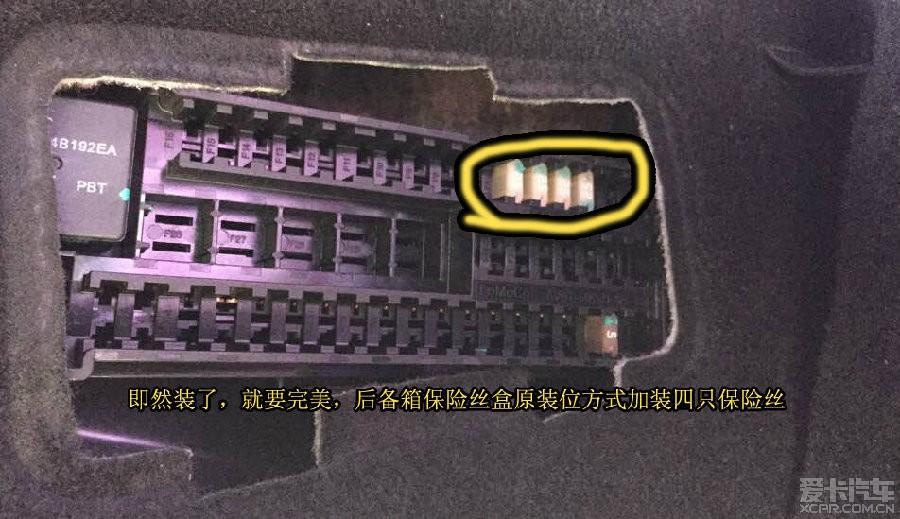

这里，说要详细说明一下正极的取电方式：这也是安装过程中最大的难题，2.0原厂方式，是从bcm右侧一根单独的6平方的电缆插头直接取电至后备箱左后保险丝盒，再分为2.5平方的四根线单独至每个车门供正极电，至后备箱保险丝盒处，2.0原车增加了四只25A保险丝，如果想完全原装位的安装方式，则就是从bcm右侧直接取正极电，引至后备箱，安装上保险丝铜片插排，原装位安装上25A保险丝，由保险丝另一端引至每个车门，正好手上有一报废的车身线束，则可以完美的利用起来，

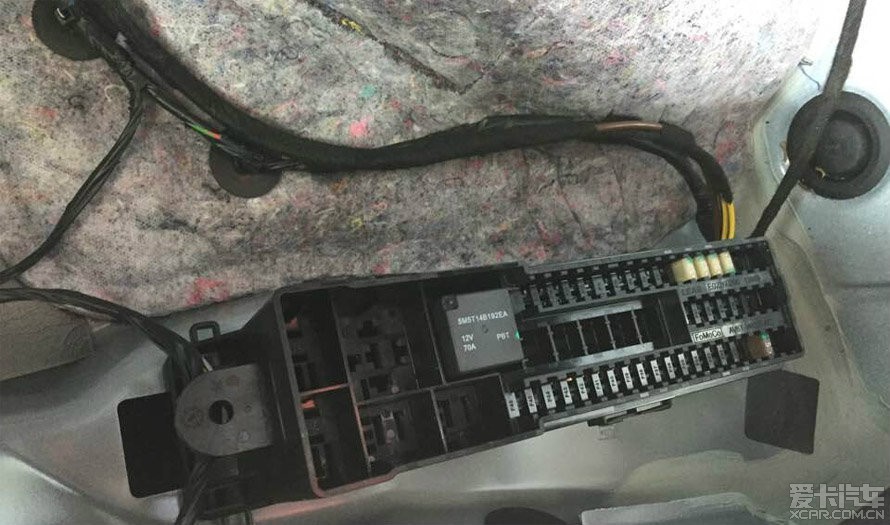

下图说明一下，2.0原车的四门正极走线方工如下，主线束从BCM右侧直接引至后备箱保险丝盒，经过保险丝盒，分为四路（每一路带25A保险丝）分配到四门，这样的好处就是，可以与原厂方案一样，四个门都有单独的保险丝，以免突发情况比如进水或短路没保险丝可以暴）

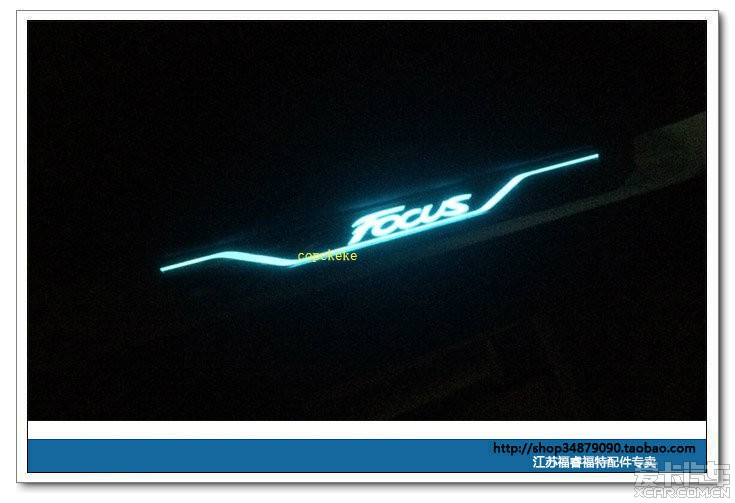

然后折腾原厂欧版LED迎宾踏板，一个字贵啊

下面，文字说明一下各门需要修改的线与需要补齐的线束
左侧正驾驶：补一根LIN线至后门模块，补两根氛围灯的线供车门拉手氛围灯、储物盒氛围灯使用，补一根背光信号线至bcm-E插头18号，补一根正极电源（按原厂要求需2.5平方之电缆，虽然用不到这么大的线径，但为以后增加功能预留，此处我保持原厂一致，使用了2.5平方电缆），

右侧副驾驶：补一根LIN线至后门模块，补两根氛围灯的线供车门拉手氛围灯、储物盒氛围灯使用，补一根正极电源

左后：补一根LIN线，补一根正极

右后，补一根LIN线，补一根正极

对于两根CAN健，上面已介绍过，则就不再叙说了
[ 本帖最后由 copckeke 于 2016-5-23 19:56 编辑 ]
