【原创】新嘉年华 EGR 删除 + 安装机油透气壶
今年6月买了辆2手麦柯斯，将陪伴我4年的新嘉年华 送给我老爸开，趁中秋佳节给53800公里的新嘉大包养一番。
由于8月份刚刚完成对麦柯斯的 EGR PCV改装，参考我的2个帖子：
[原创] 完美删除EGR ，适用 麦柯斯，致胜，福克斯
[原创] 装机油透气壶 改PCV，适用麦柯斯，致胜，福克斯
补上机油透气壶安装照片：

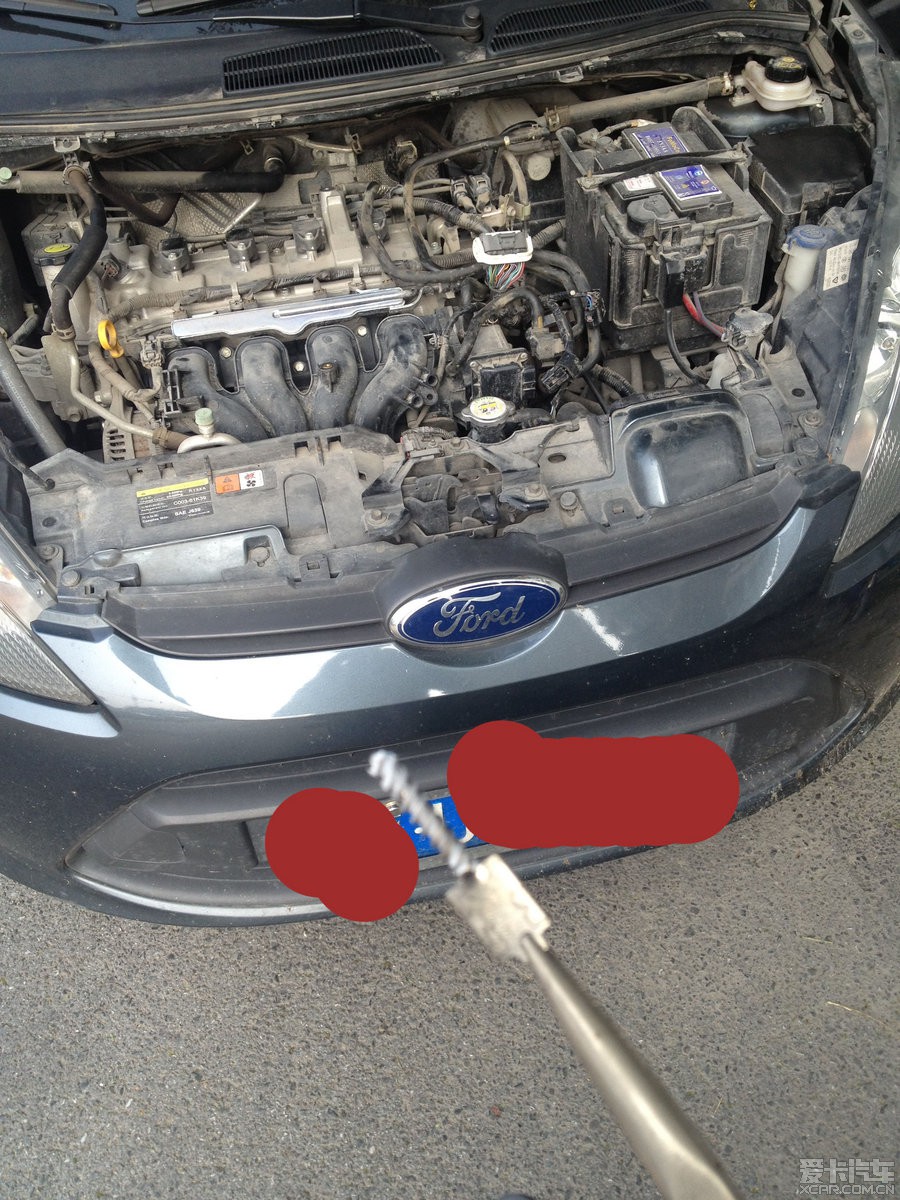

三下五除二，干掉空滤，和发动机ECU控制单元，这里就不多说了，先拆进气管，ECU，再拆空滤底座。
注意到气门室盖上有一个突出的进气口吗，管子已经被我拔掉，这就是PCV进气口。（什么是PCV？请看我开篇的帖子链接，其中一个有介绍PCV原理的）

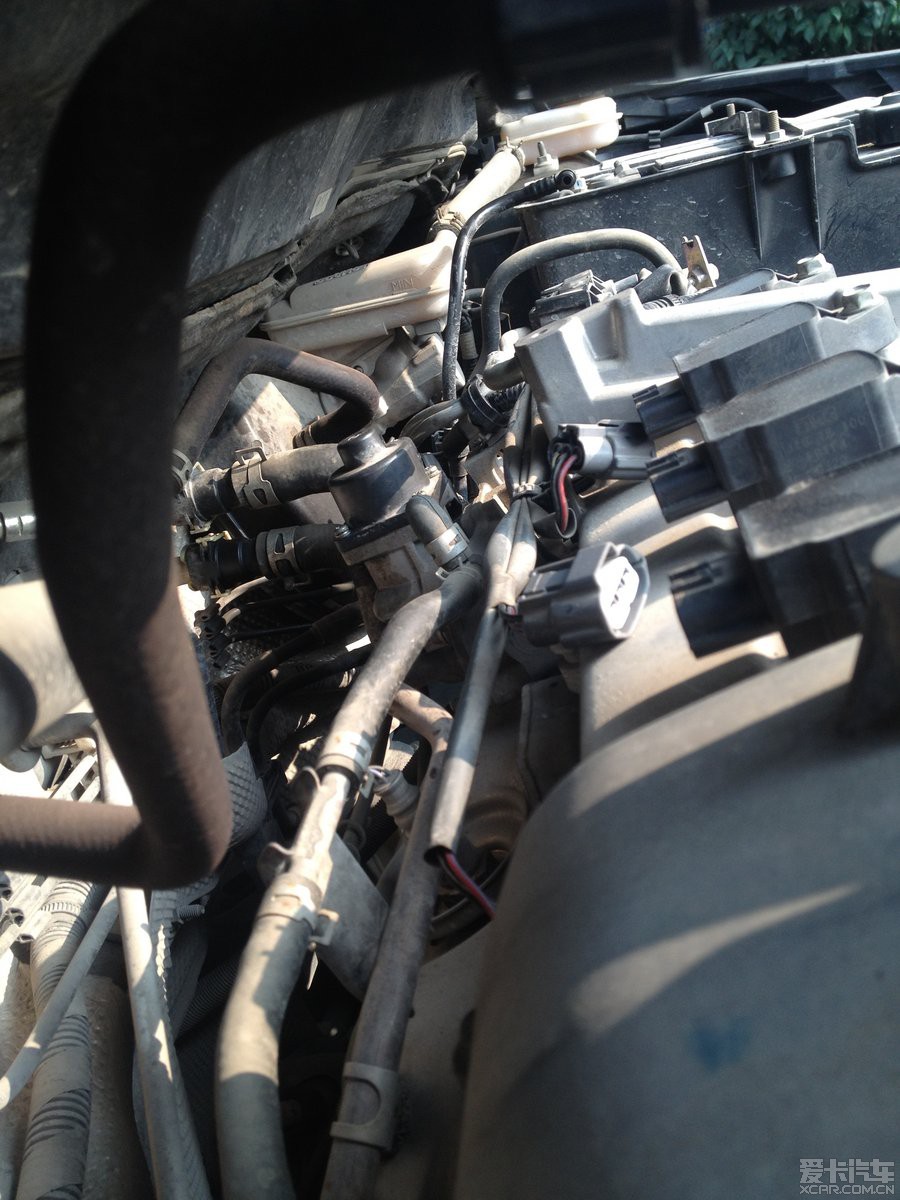

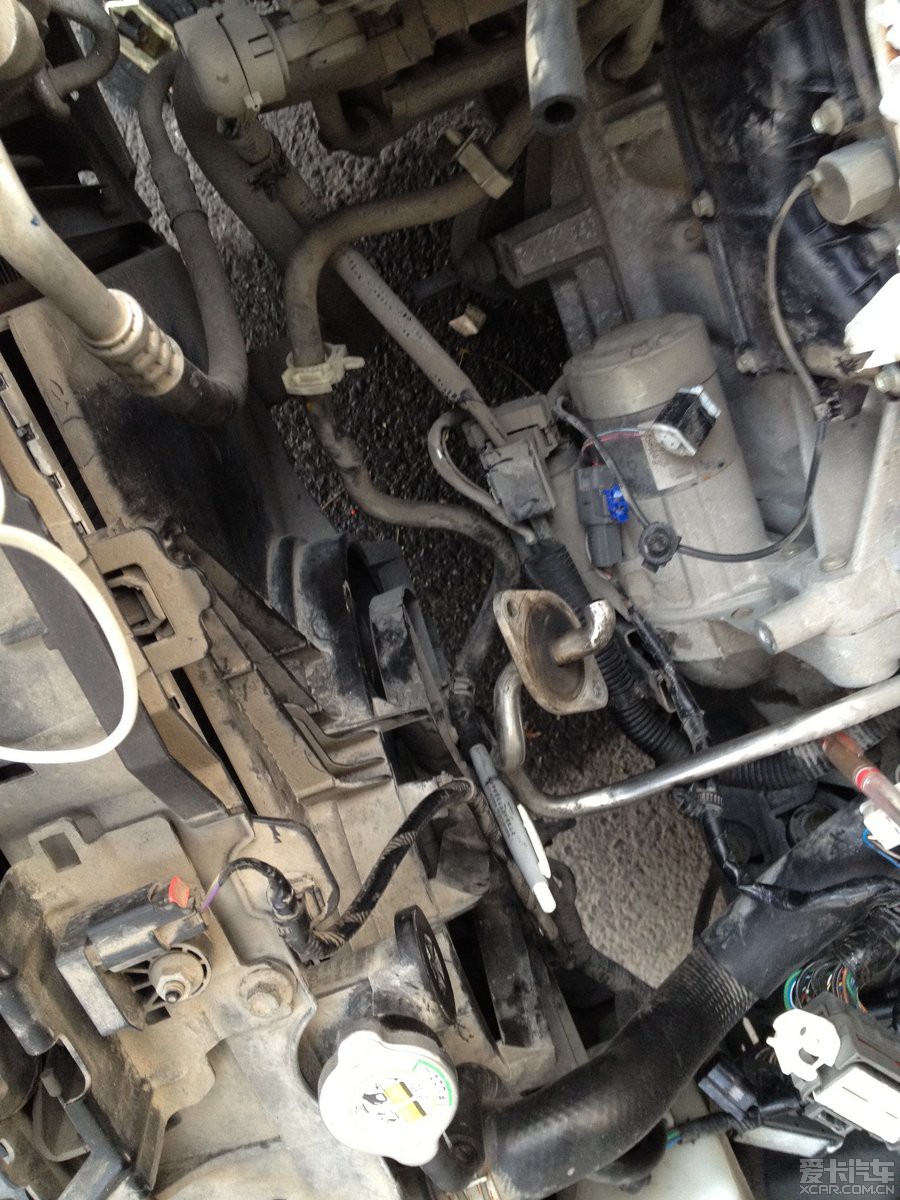

EGR在哪里？就在这里，气门室后边，你可以发现，这款 1.5 MZR发动机，一开始设计根本没考虑EGR，和 duratec 发动机不同，egr 体分明就是体外加入的，完全没有发动机本体缸体参与，这套egr系统简直丑陋无比，恨不得彻底把那些管路统统拆掉，当然我是务实的，简单取消EGR阀门就了事。
拆下，有一颗螺丝滑丝了，加上我的暴脾气，就搞成这样了，还好无关大雅。

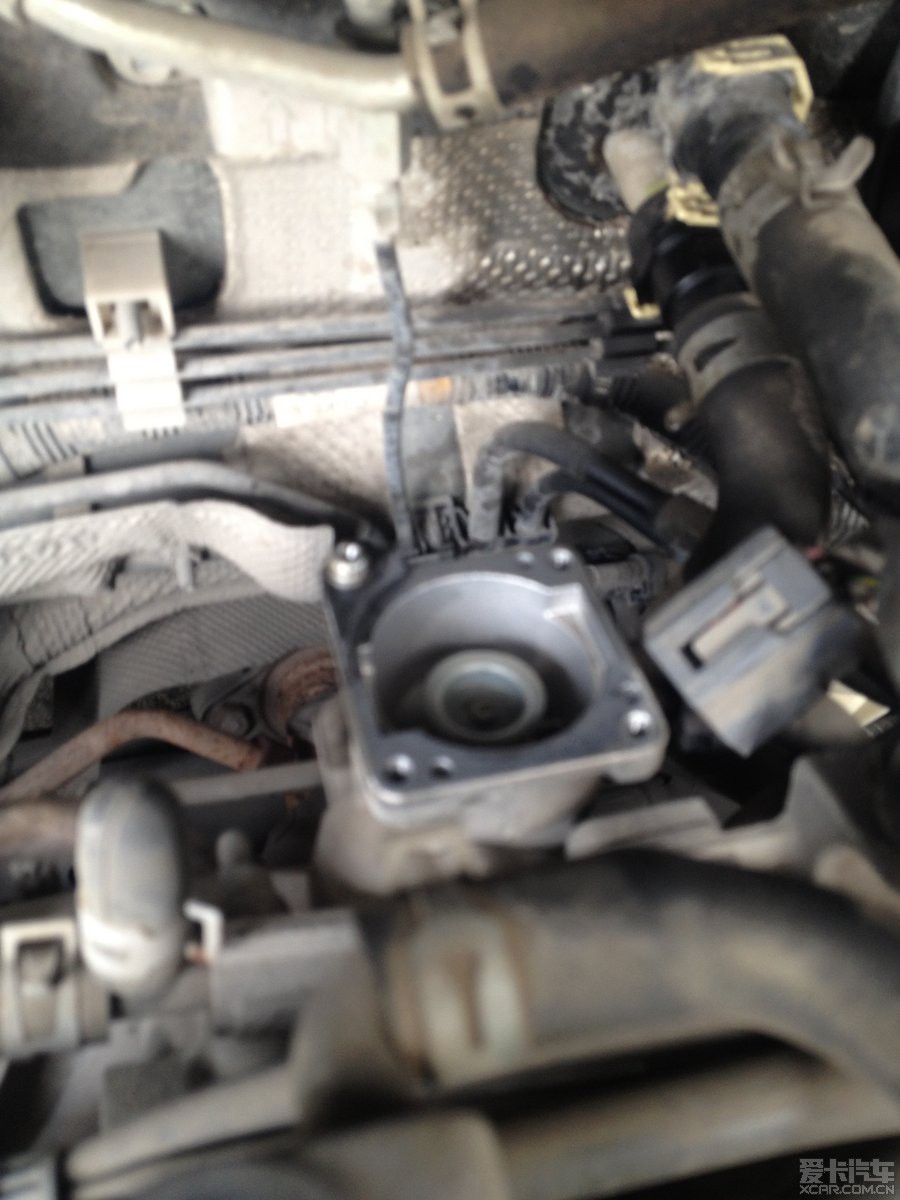

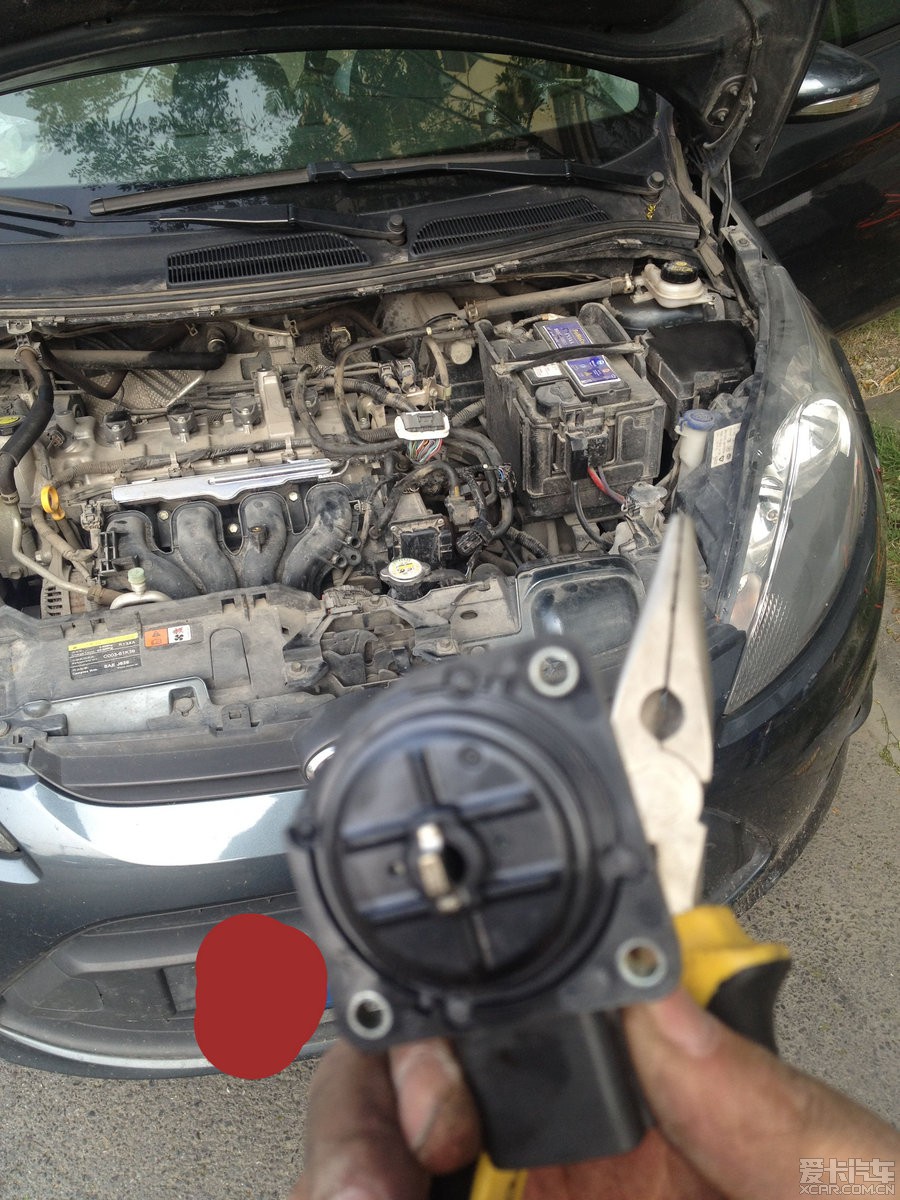

我拔，可以参考我之前 duratec发动机的 EGR删除帖子，里面有对此款阀门的详细介绍。
装回，哈哈完工，EGR 完美删除了。

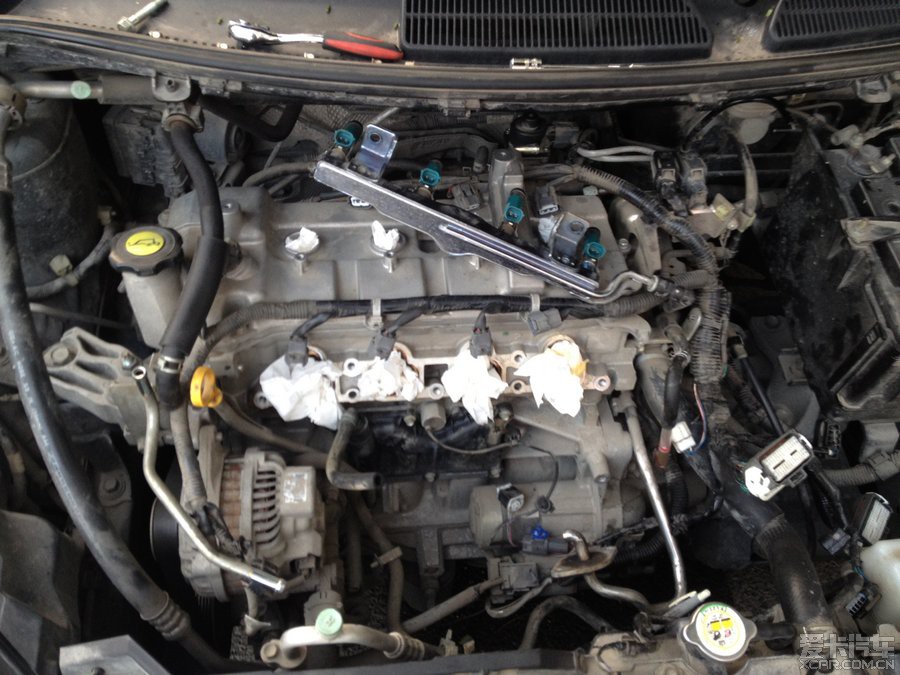

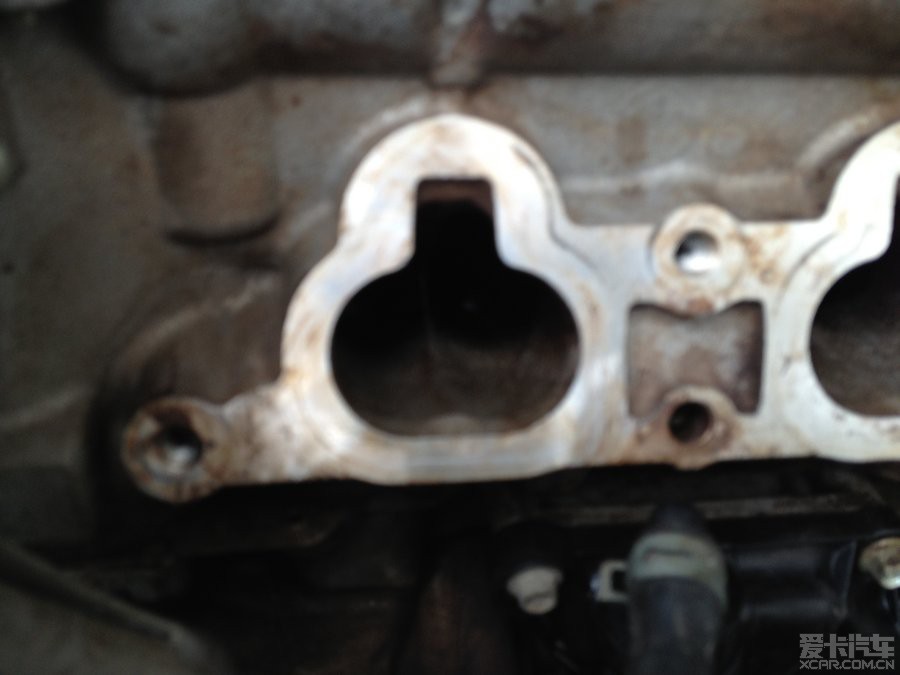

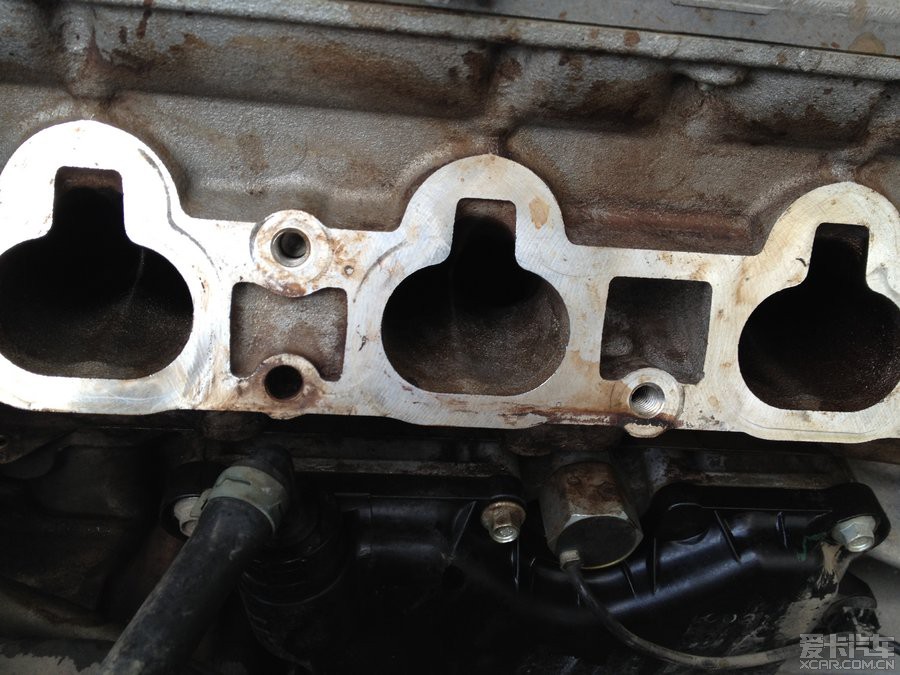

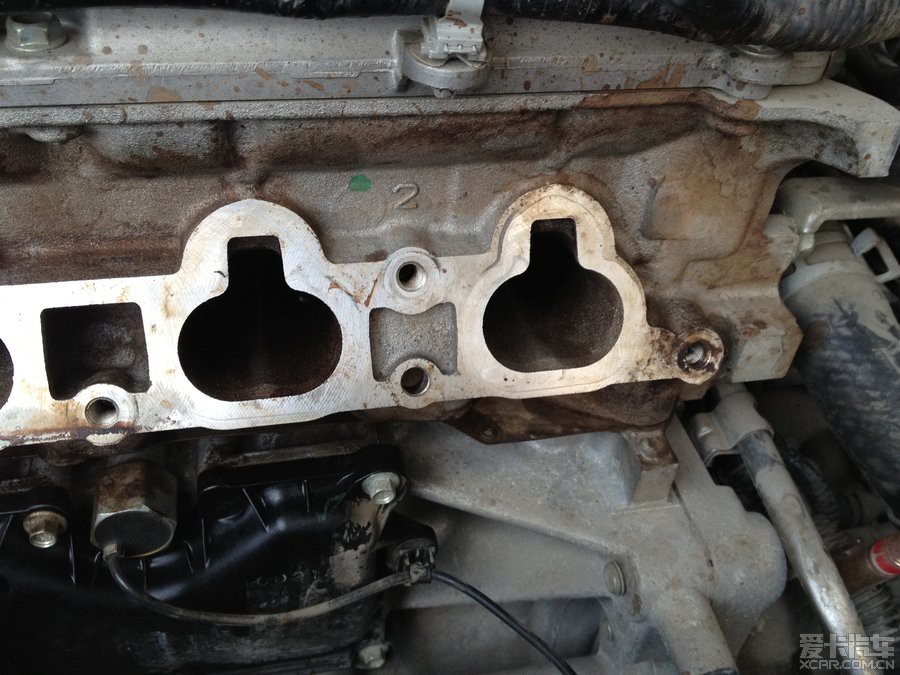

接下来就是拆 进气支管，顺便做个大清洗，为装机油透气壶准备。

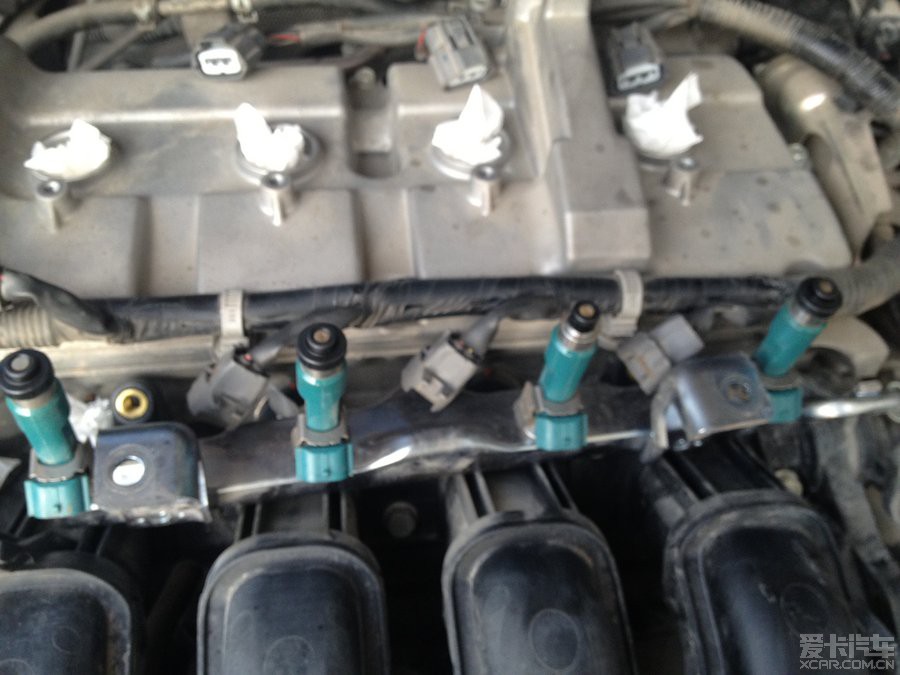

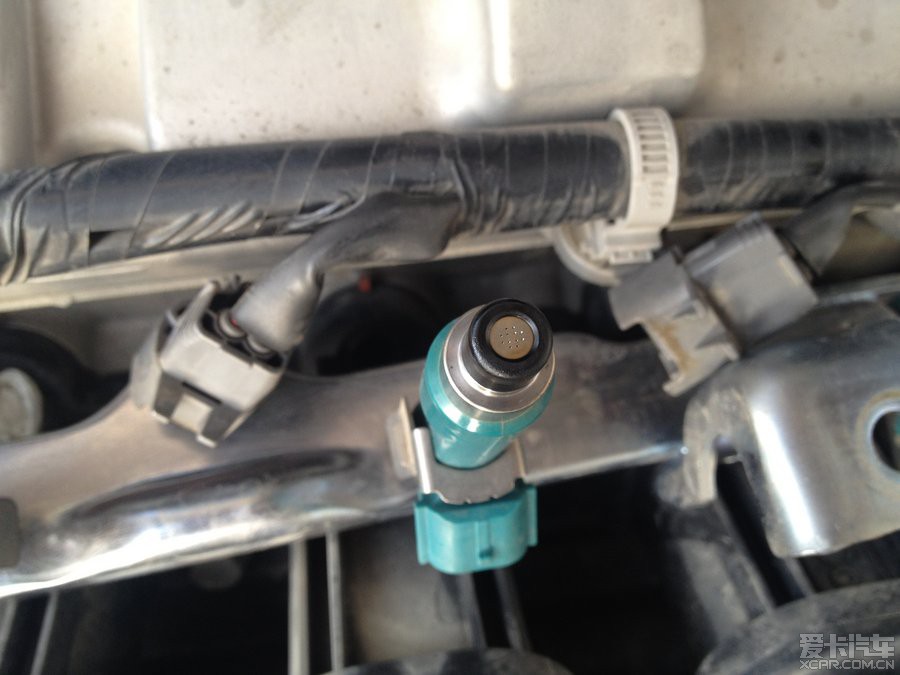

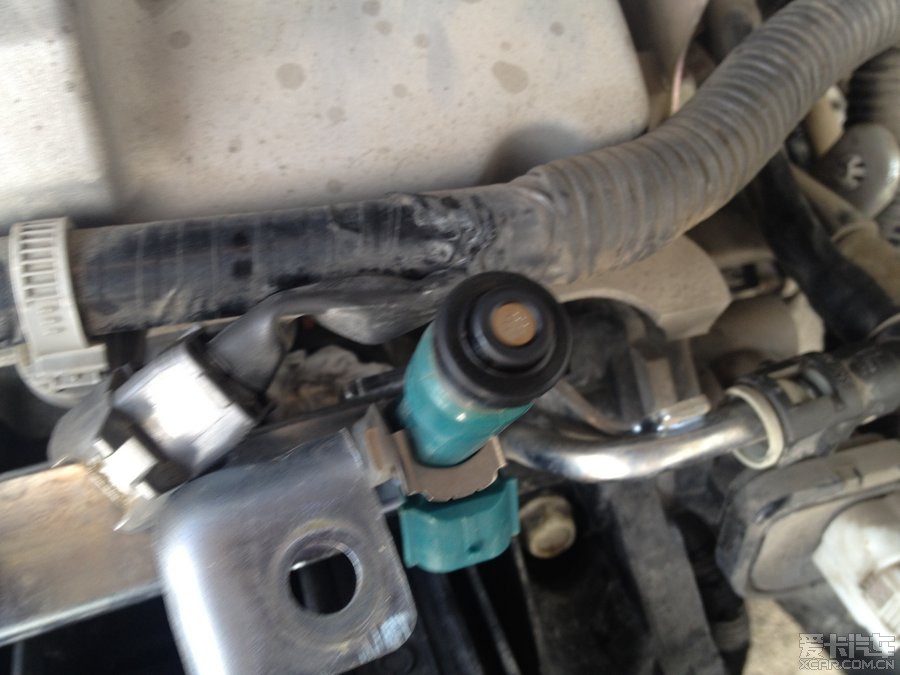

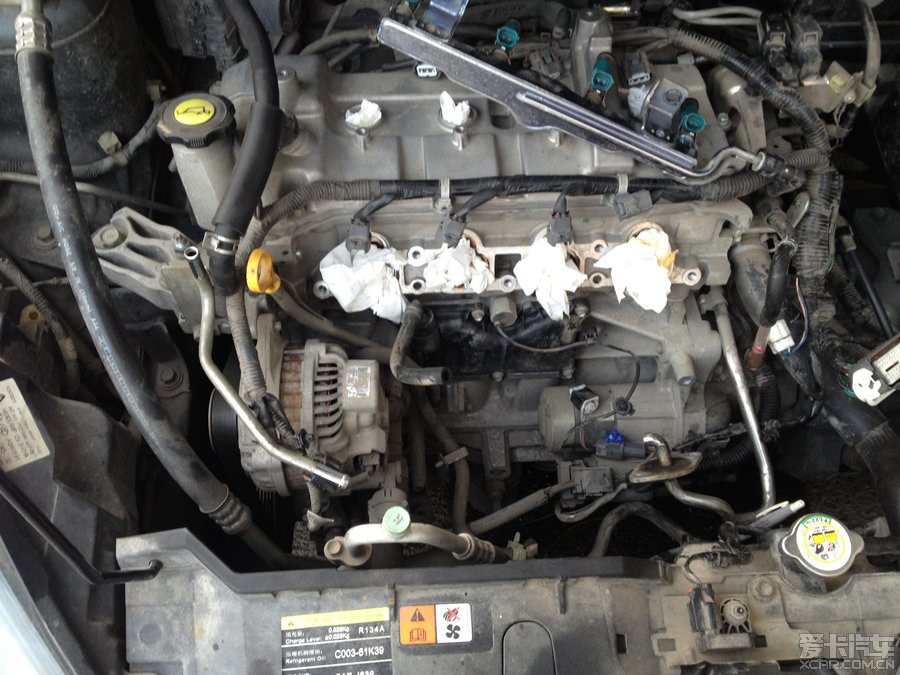

拆下喷油嘴，这台 MSR 的喷油嘴好短，而且直接插在进气支管上，现在流行缸内直喷技术，无非就是搞几根合金做的喷油嘴，直接插在燃烧室里，如此高昂的代价无非是省那么一点点油 ... 内燃机技术已经到头了 ...

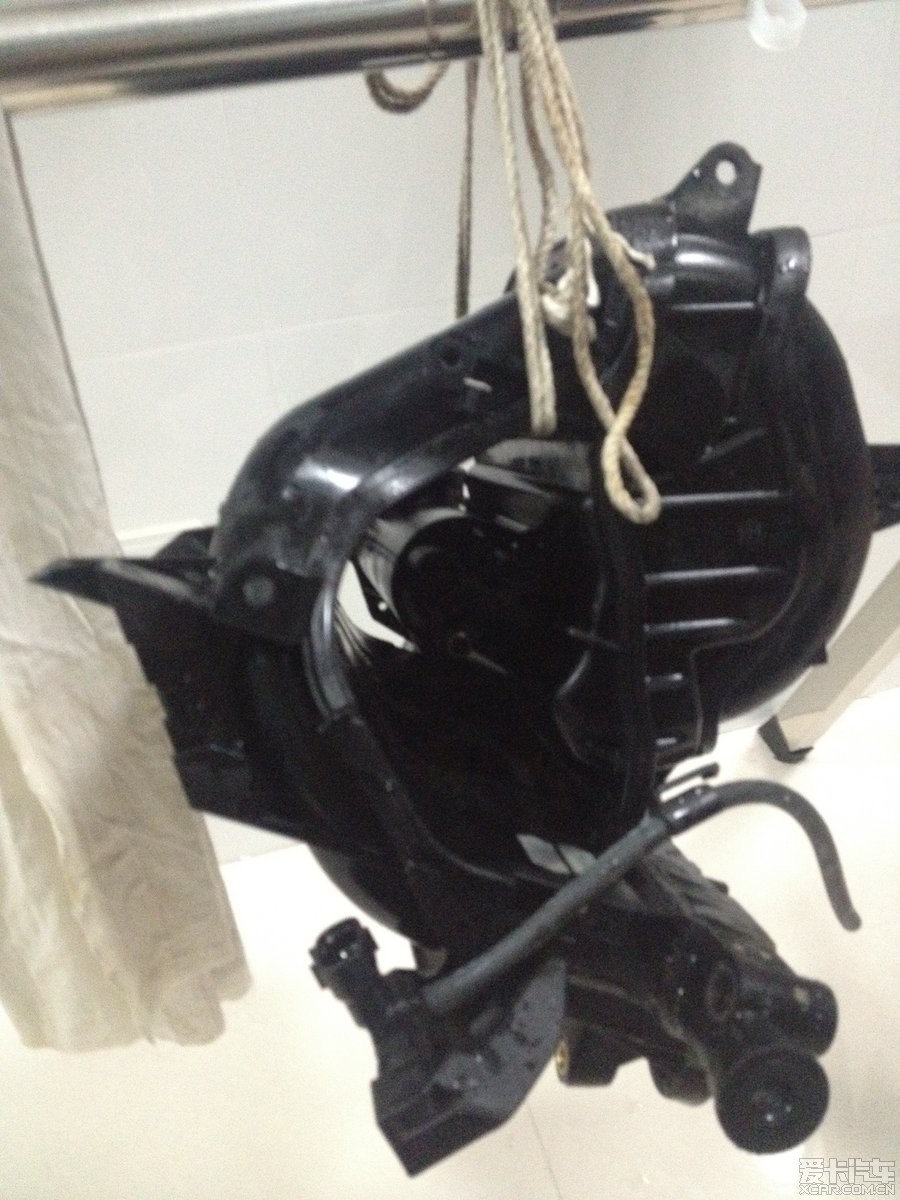

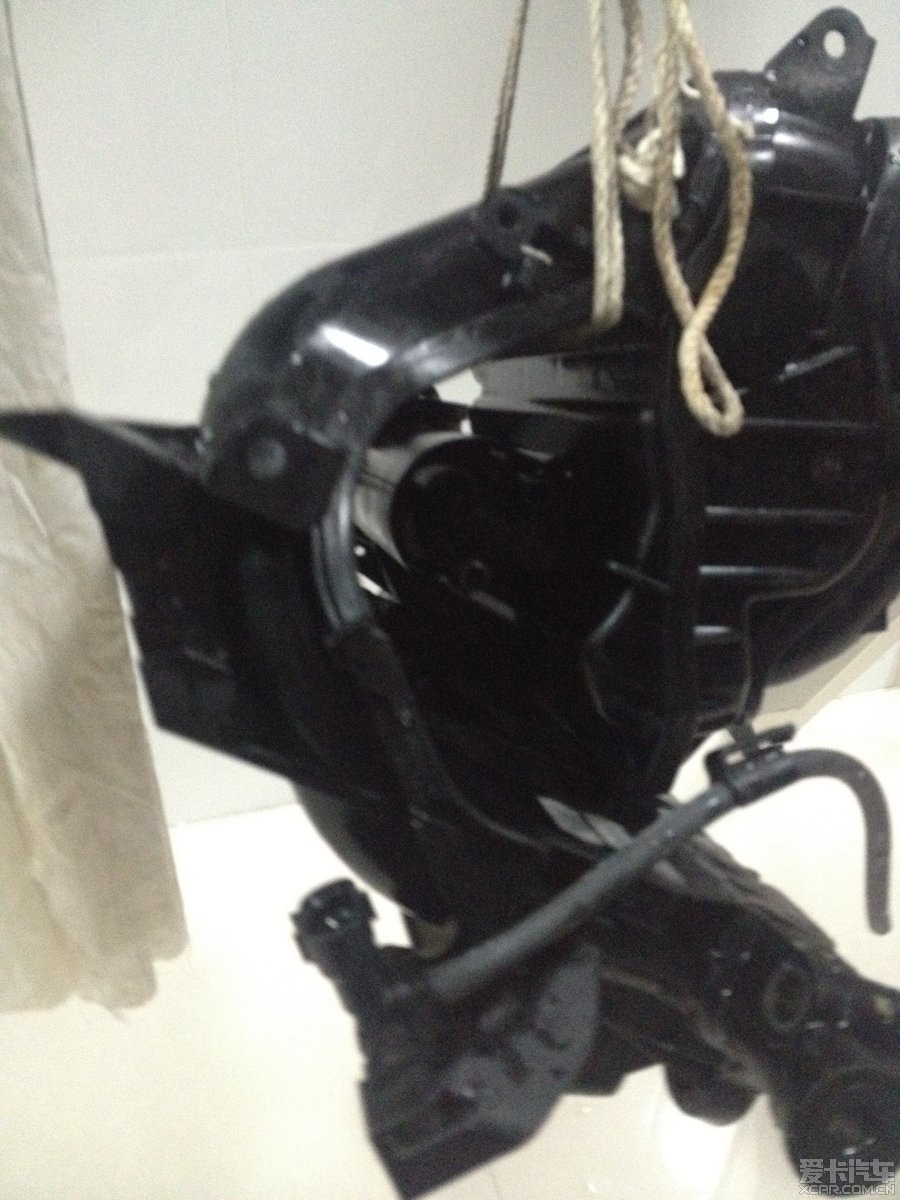

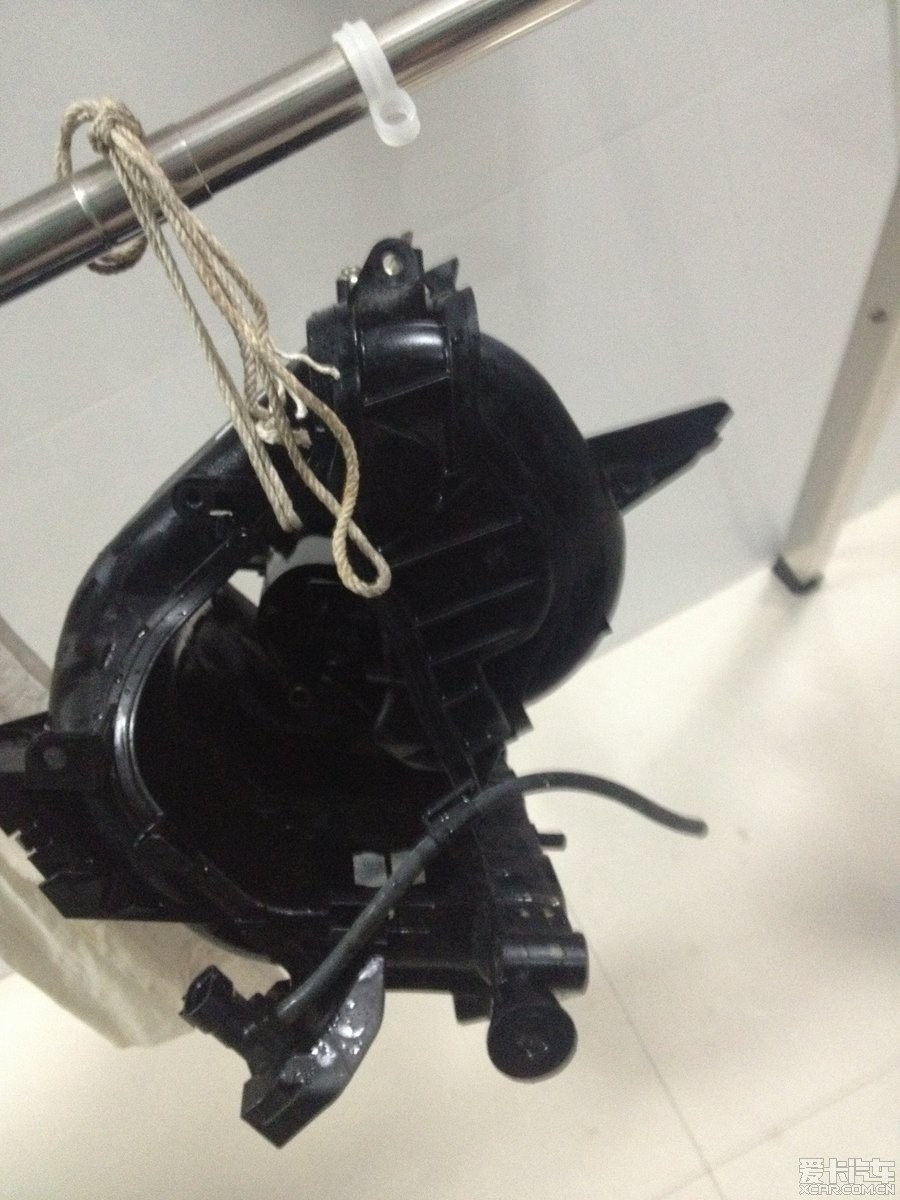

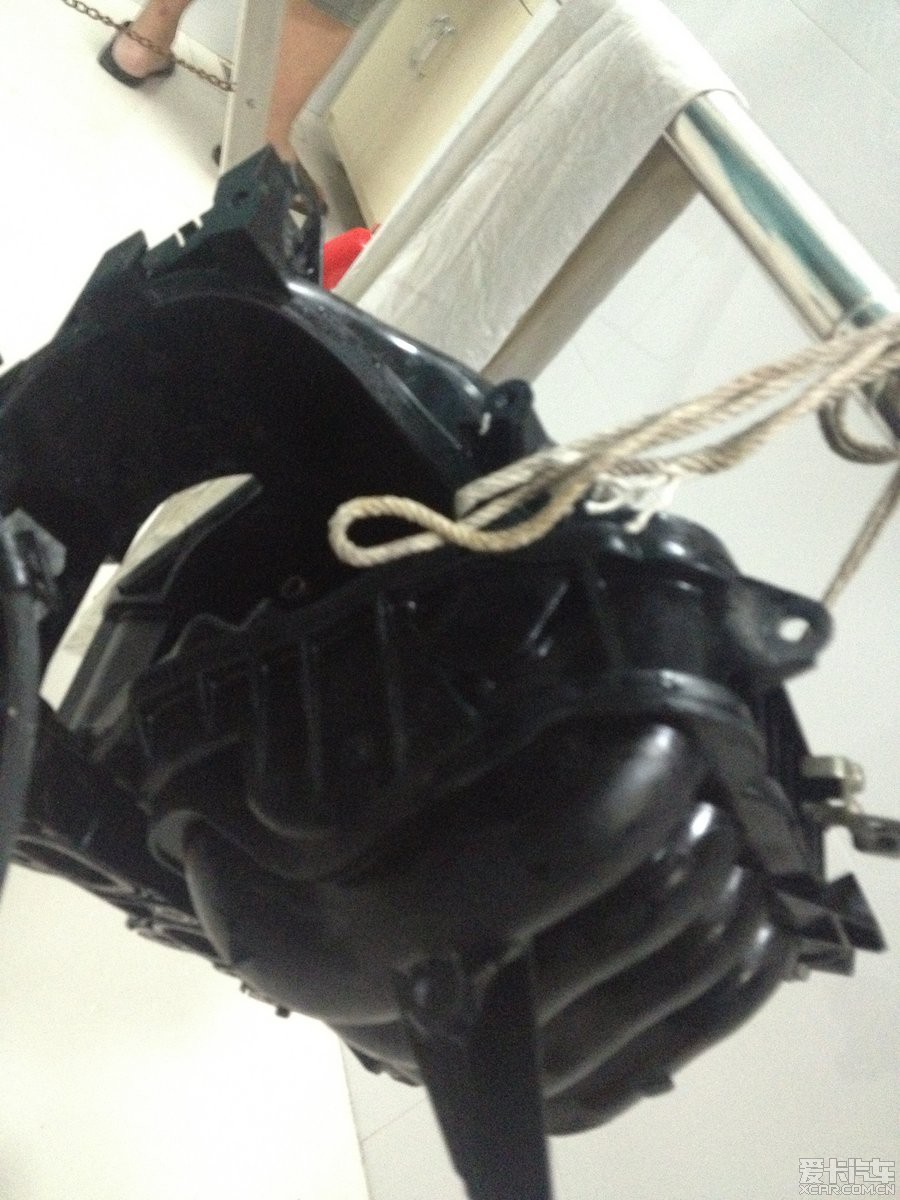

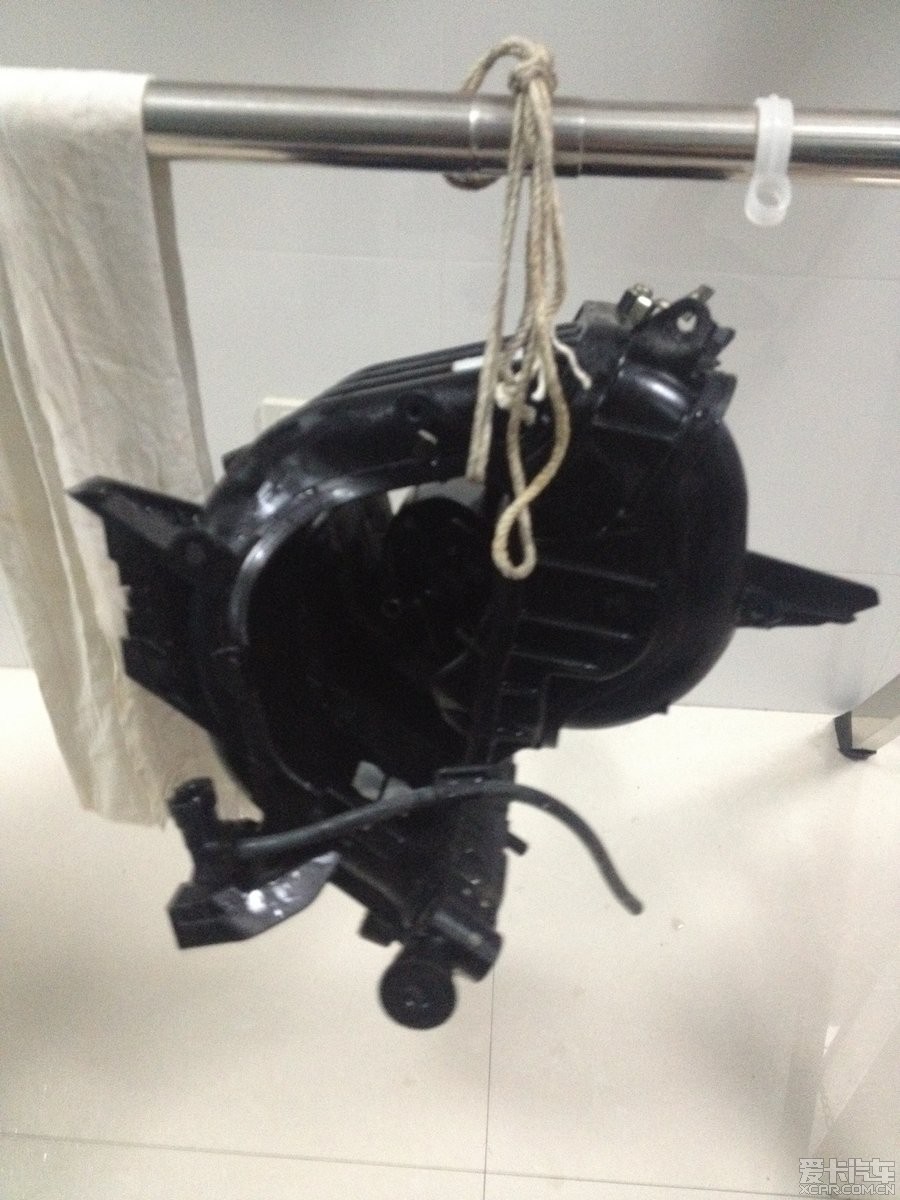

进气支管我是水洗的，由于涡流板控制室电控，所以洗的时候畏手畏脚，深怕洗坏电机。我的麦柯斯是真空控制的。大概这就是日系标榜的可变进气技术云云吧，如果凸轮轴上再加个控制电机，就是VVT了吧 ...

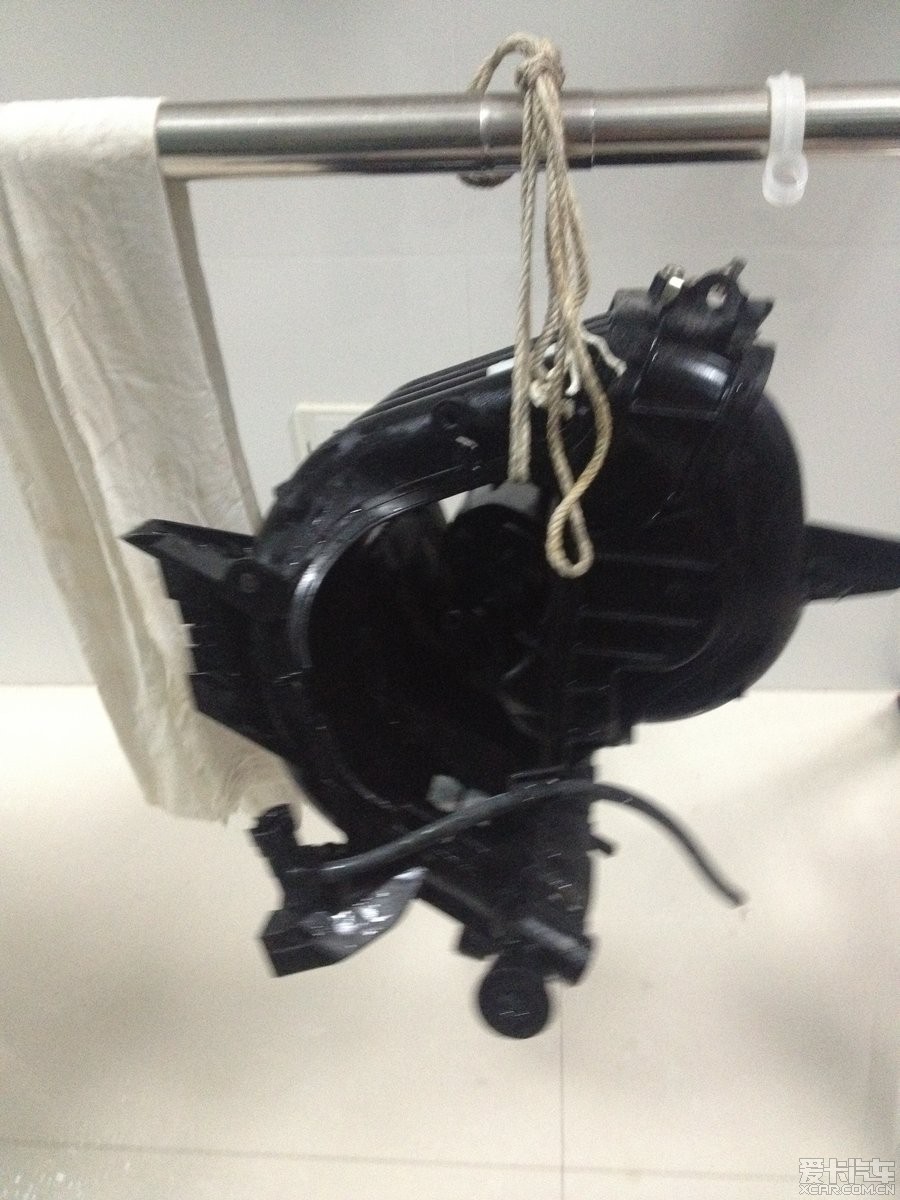

在自家洗衣台洗的，搞的一塌糊涂，俺老爹正在善后。

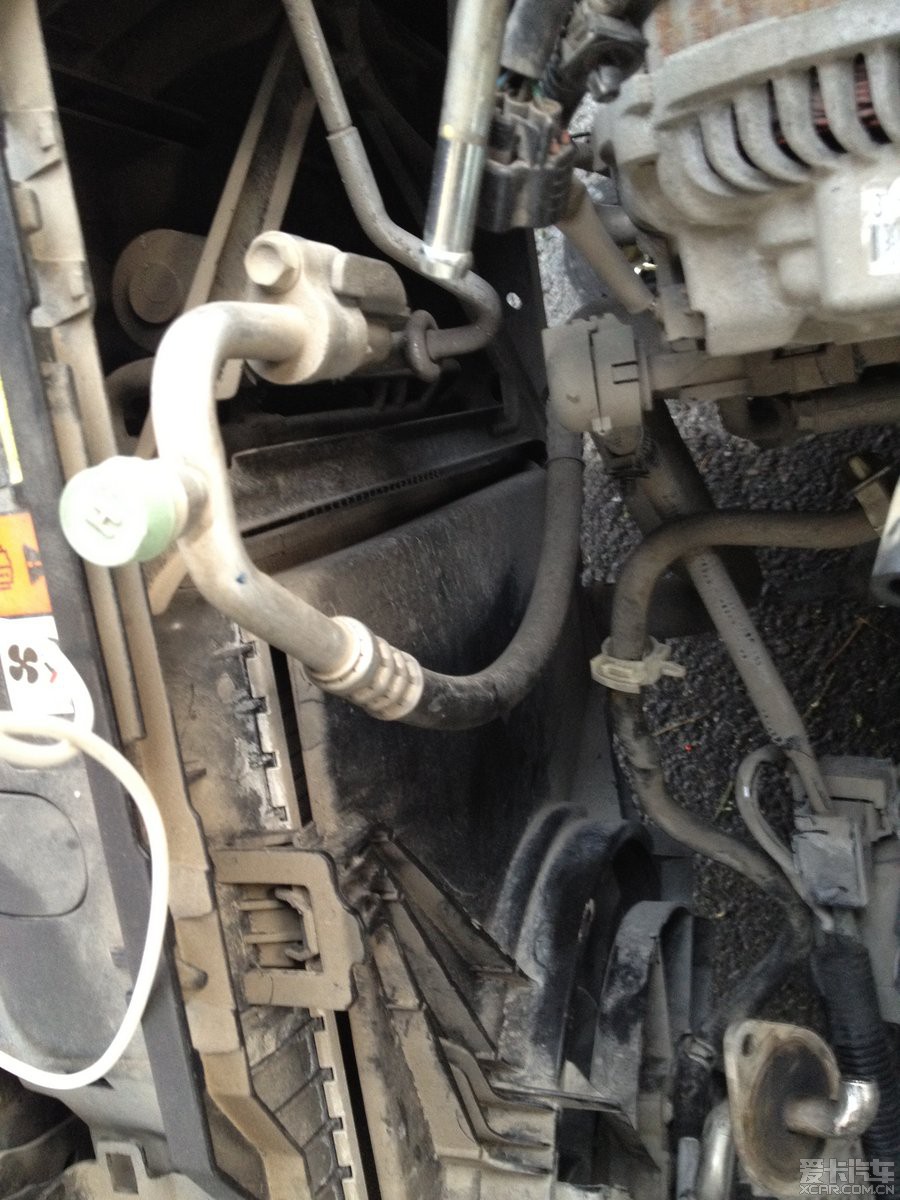

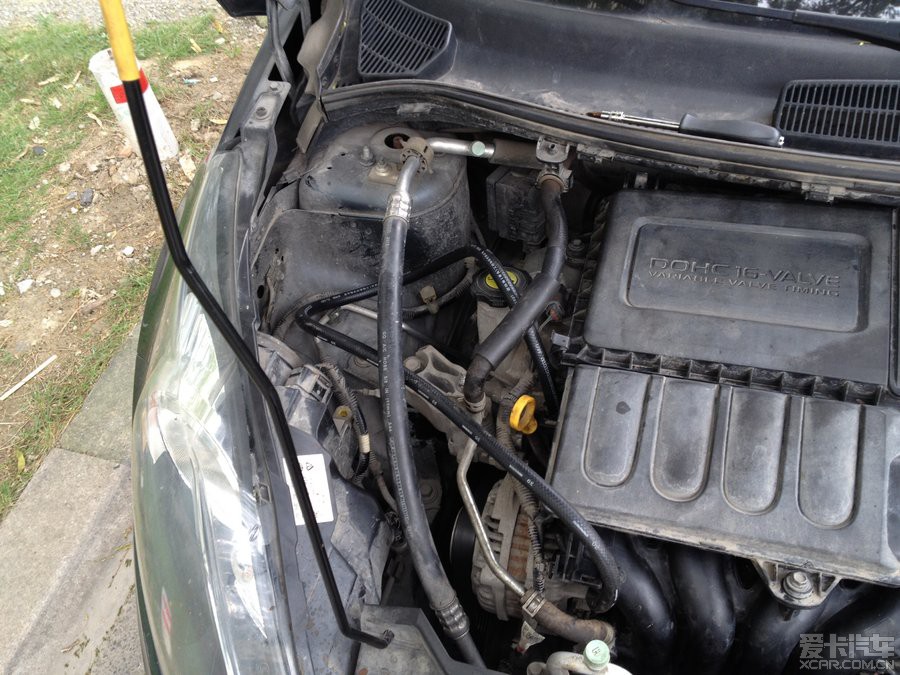

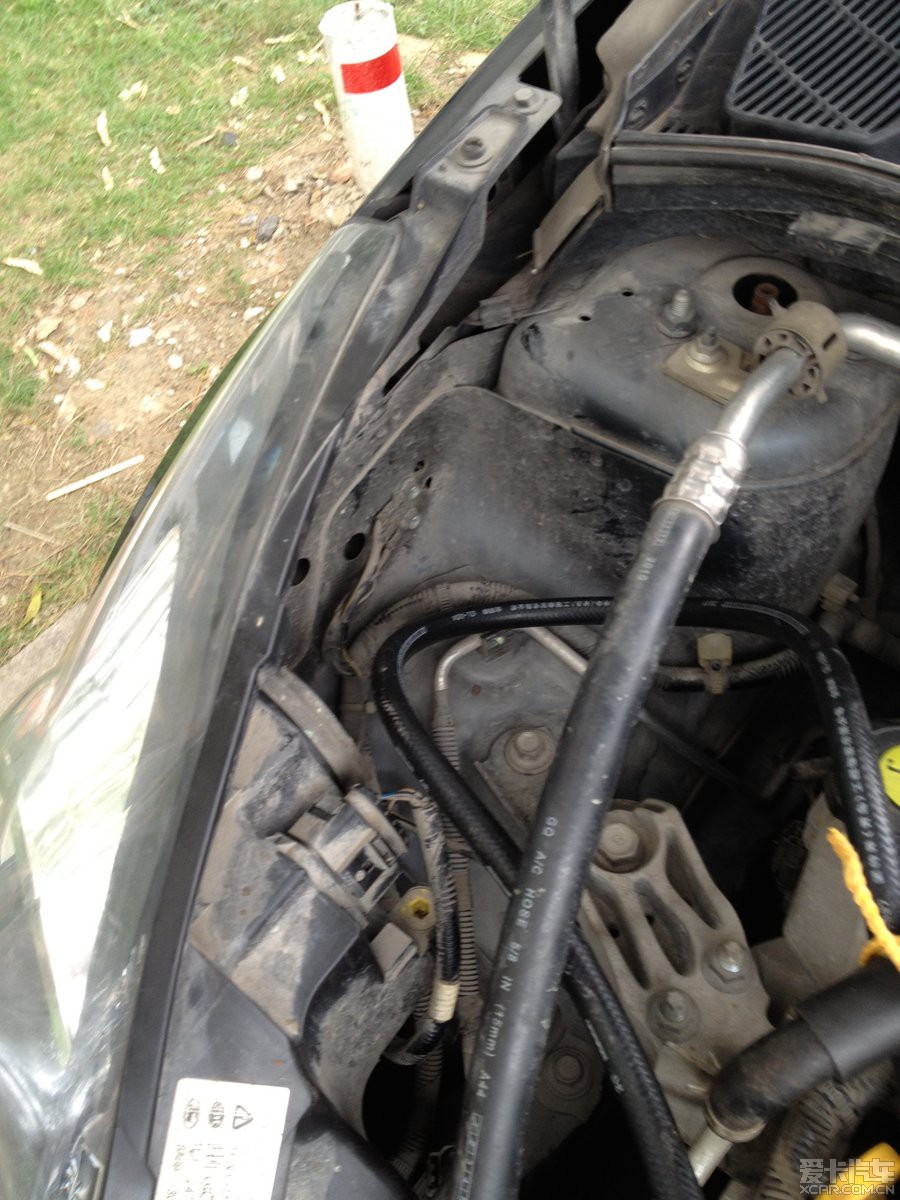

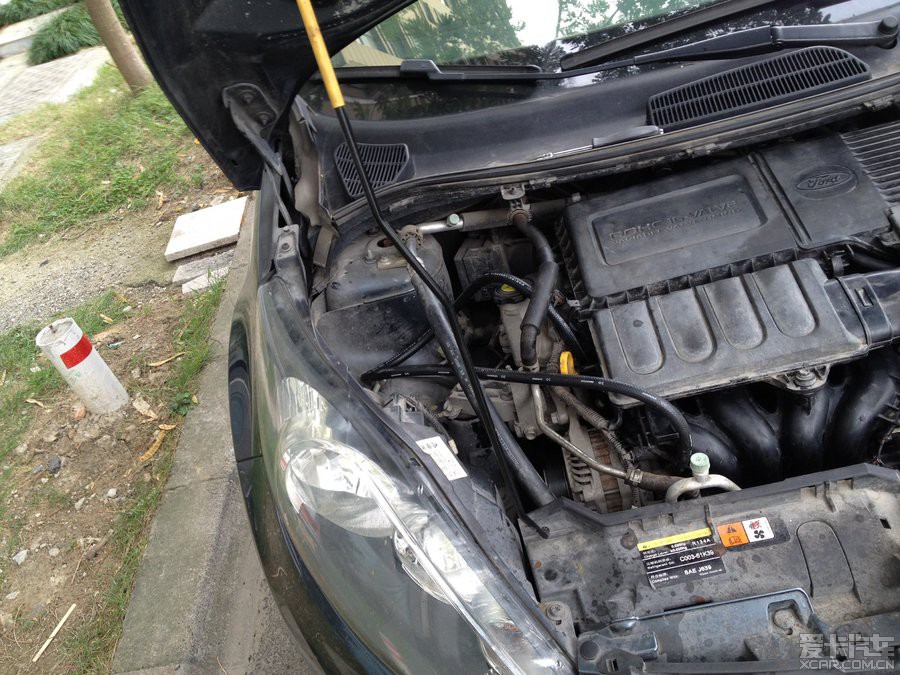

把之前那根短的pcv管子换成了，现在这根长的 油管，为机油透气壶做好了准备，嘉年华左侧位置非常富裕，而且机油透气壶固定点也非常多，应该不难。
看到麦柯斯背影吗？那是我的新欢，二手的09.8月的7座豪华版，跑了 8.4w公里了。
最后目送二老回家，费尽九牛二虎，搞定 JJ 后，老爸夸奖到： 你吃饱的撑了，但我依然很有成就感。

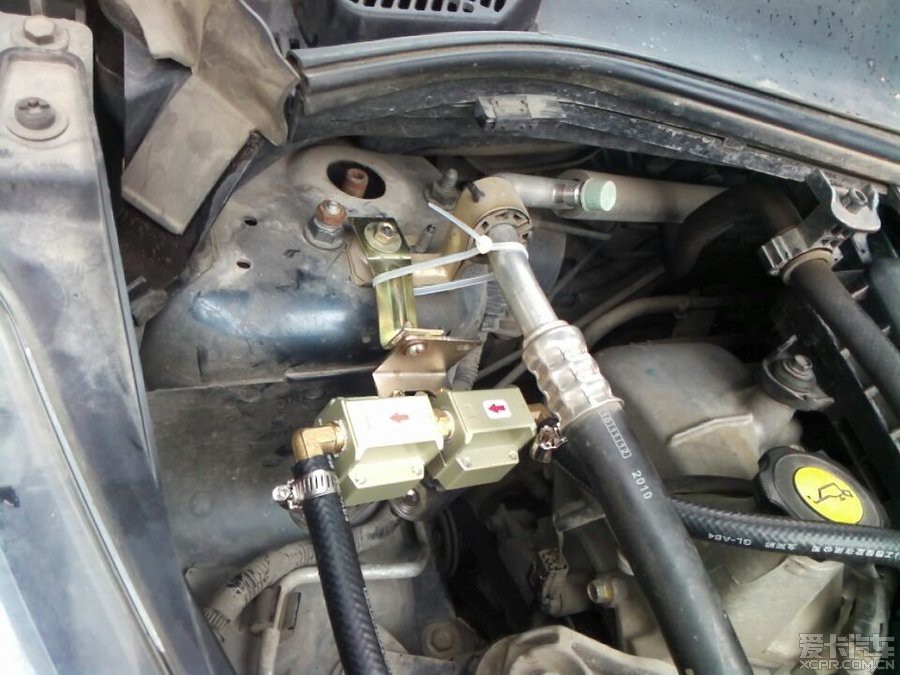

补上机油透气壶照片：
[
