劲飙佬改灯记第一季：英朗海拉3双光透镜

菜单:海拉3双光透镜(美标)
海拉4安定器
欧司朗d1s 4300k

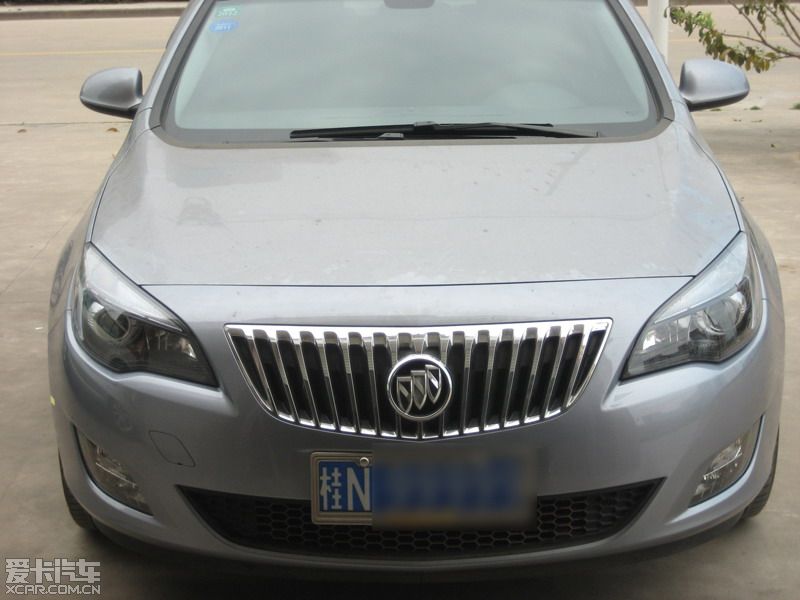

开始拆~~~~~~~

来张大脚 "通用"还挺厚道的这么小的车子配17寸225给人第一感觉稳!

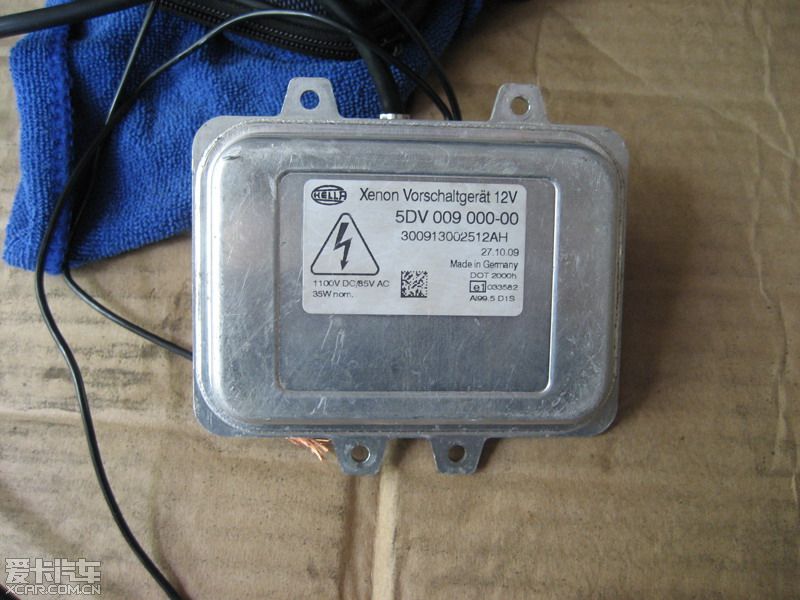

海拉4安定器

这是安定器背面的接口和连线

海拉3双光透镜(美标)

高清麻点透镜

美标切割线(技术差拍得不是很好)

灯杯变光机构和本人的一只手指特写(还是技术差拍得不是很好)

进"烧烤箱"的最后留念.......希望出来的时候不会变成烤鸭

烤箱

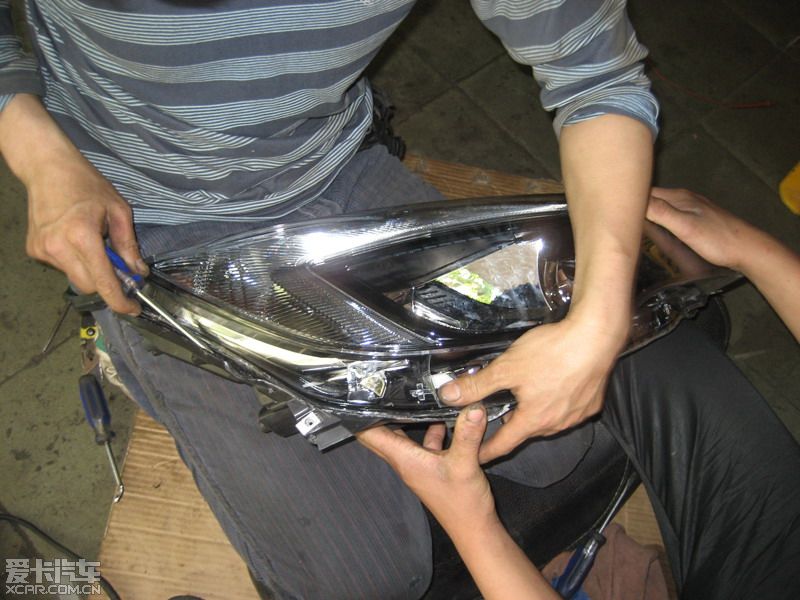

开灯英朗的冷胶特别难开每次出烤箱只能撬一点点灯凉了又要重新放进烤箱加热(前前后后花了将近4个小时) 割胶又花了2个多小时晕~~~~

到了晚上透镜才被装上原近光灯的位置

吸尘器用来吸灯杯转孔后留下的碎片

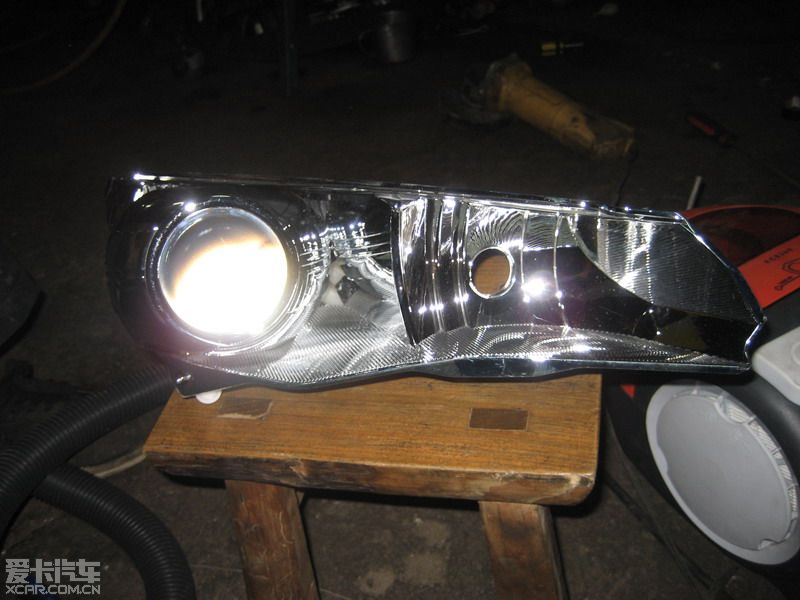

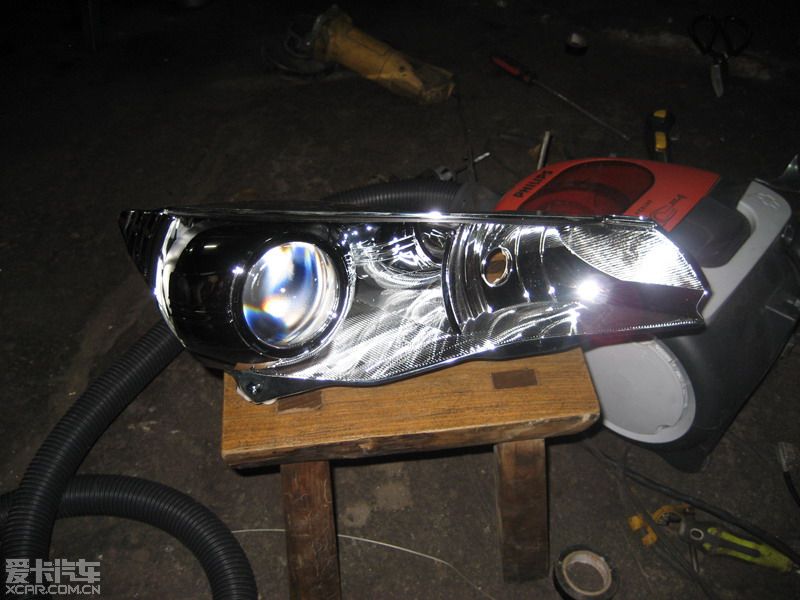

来张"裸体照"

为了避免漏光师傅正在给透镜装遮光罩

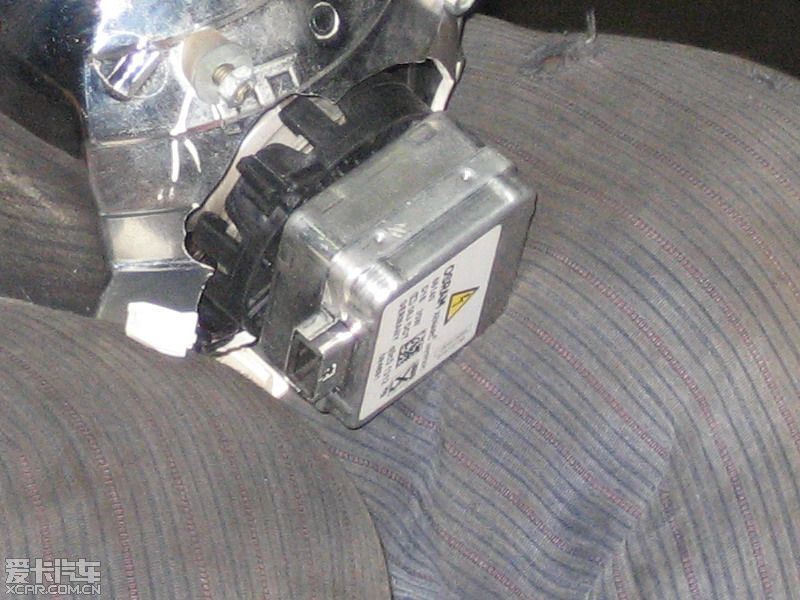

忘了给灯泡来个独立特写 (欧司朗d1s 4300k)

由于英朗灯杯上下空间太小所以装饰罩需要修改

遮光罩装饰罩装上后的效果

正面来一张

换个角度

再来一张

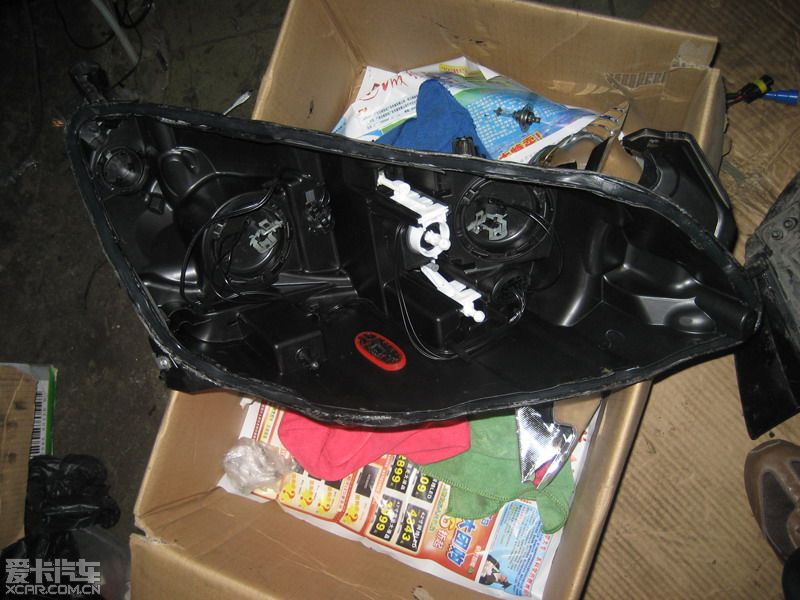

背壳特写

高低调节电机原来英朗是能电动调高低的只可惜厂商没有安装控制开关(下一步改装的目标!)

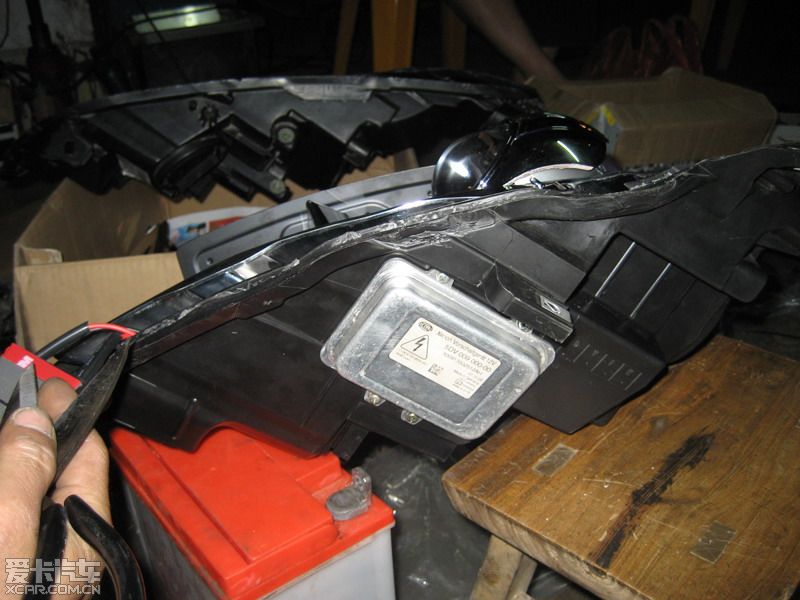

安定器安装的位置这个位置刚好放能下海4 好像专为海4设计的

安定器连线接口(红色的那个)

安装滤波器英朗所有的灯光都要经过行车电脑如果不装滤波器行车电脑会报灯光故障

滤波器安装位置(红圈位置)

另外一只安装好了的大灯

师傅正在细心的做最后调整

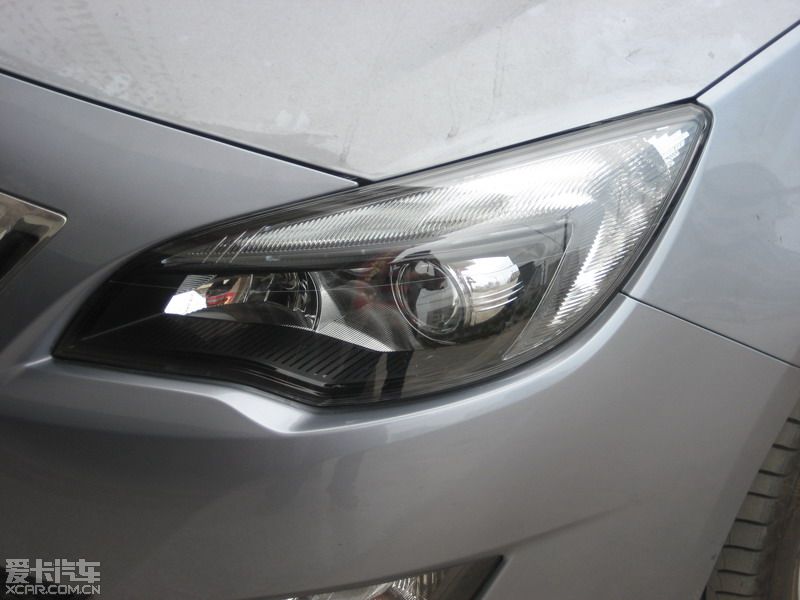

装车后的效果

本人觉得天使眼魔鬼眼太花俏所以没装

来张近照

由于师傅改完灯第二天要出外地办事几天灯光还没完全调好光型图稍后再补上

帮师傅做个广告

英朗XT新锐小拆
免费单碟CD升级多碟CD
ST透镜拆解
劲飙佬改灯记第一季：英朗海拉3双光透镜
劲飙佬改灯记第二季：即将奉上...
[ 本帖最后由劲飙佬于 2013-3-22 18:14 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

excelle1.6 2532 爱卡币 1000 帖子加关注发私信黄金长老注册 2003-10-18 来自广东省\|广州市	发表于 2011-04-17 23:14 IP属地：未知 2楼这样上怎么看啊
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

蓝旗舰儿子出生了 5058 爱卡币 1888 帖子加关注发私信白金长老注册 2007-04-06 来自河北省\|石家庄市	发表于 2011-04-17 23:24 IP属地：未知 3楼支持下！！！
	这里，就是你的中国，你无处可逃，惟有面对。你是什么样，中国便怎样。你有光明，中国就没有黑暗。 [每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

劲飙佬 451 爱卡币 64 帖子加关注发私信青铜长老注册 2011-04-15 来自广西省\|钦州市	发表于 2011-04-17 23:25 IP属地：未知 4楼原帖由 excelle1.6 于 11-04-17 23:14 发表这样上怎么看啊犯了一个小小错误现在搞定了！
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

bg4egw 烧别人的油开自己的车走自己的路 728 爱卡币 262 帖子加关注发私信青铜长老注册 2011-01-09 来自上海市\|上海市	发表于 2011-04-17 23:34 IP属地：未知 5楼好贴~！这个安定器的位置绝对的好，不过螺丝这样直接上怕对灯具的密封会有一定的影响！就是以后如有问题维修的话估计比较麻烦！不过这个安定器安装的位置就是我想要的位置，和原厂的安装位一样！很棒！楼主报下价格吧！我们也好参考一下！
	[img][/img] [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

bg4egw 烧别人的油开自己的车走自己的路 728 爱卡币 262 帖子加关注发私信青铜长老注册 2011-01-09 来自上海市\|上海市	发表于 2011-04-17 23:37 IP属地：未知 6楼楼主再上点复原密封接口的照片吧~！
	[img][/img] [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

劲飙佬 451 爱卡币 64 帖子加关注发私信青铜长老注册 2011-04-15 来自广西省\|钦州市	发表于 2011-04-17 23:46 IP属地：未知 7楼原帖由 bg4egw 于 11-04-17 23:34 发表好贴~！这个安定器的位置绝对的好，不过螺丝这样直接上怕对灯具的密封会有一定的影响！就是以后如有问题维修的话估计比较麻烦！没关系的！抹一些密封胶在螺丝再上灯具
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

孙家老贰 5118 爱卡币 2081 帖子加关注发私信白金长老注册 2010-07-08 来自江苏省\|扬州市	发表于 2011-04-18 09:05 IP属地：未知 8楼不过还是准备直接上总成改注意了，准备改灯：Q5拆车透镜、小糸D1S安定 [ 本帖最后由孙家老贰于 2013-4-9 11:27 编辑 ]
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

kbxy （雄鹰）爱卡.SN车友会 1092 爱卡币 266 帖子加关注发私信白银长老注册 2007-11-24 来自四川省\|遂宁市	发表于 2011-04-18 10:08 IP属地：未知 9楼原帖由孙家老贰于 11-04-18 09:05 发表不过还是准备直接上总成也有此打算直接上总成好些，呵呵。
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

jasonjiang0721 504 爱卡币 104 帖子加关注发私信青铜长老注册 2011-01-21 来自江苏省\|苏州市	发表于 2011-04-18 11:32 IP属地：未知 10楼看着挺好，顶下~
