英朗XT新锐小拆

本人购进英朗已有半年多在所有的英朗论坛逛了也有将近1年从来都是只看不贴因为最近改灯有机会对爱车小拆所以手痒学发个贴 (小弟第一次在本论坛发贴请多多关照)

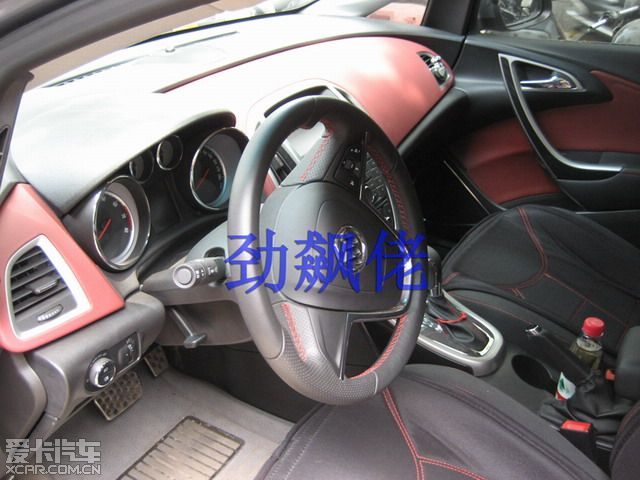

图A:英朗XT新锐版

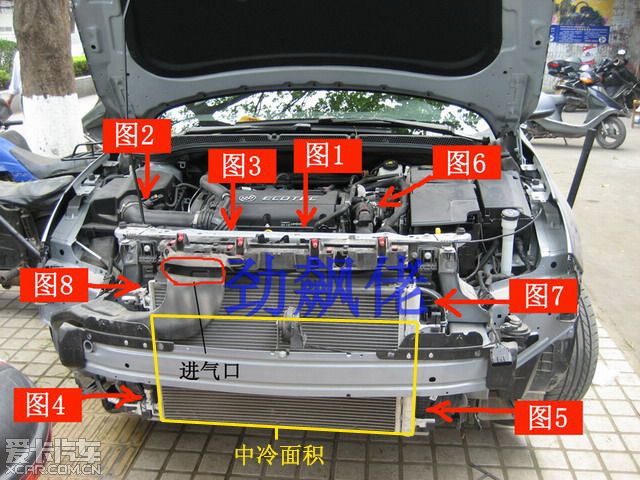

图B:拍摄位置图

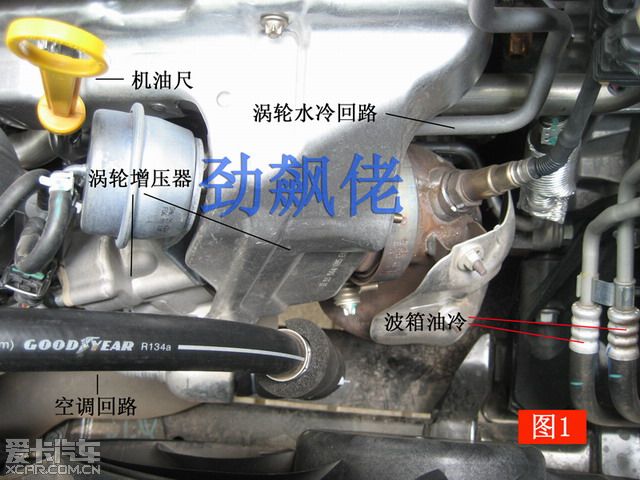

图1:涡轮增压器是带水冷的在低转速行驶(街道行驶)停车不必延时熄火但高转速行驶后还是要等30秒以上才能熄火(说明书是这么写的) 不过本人习惯等1~2分钟才熄火

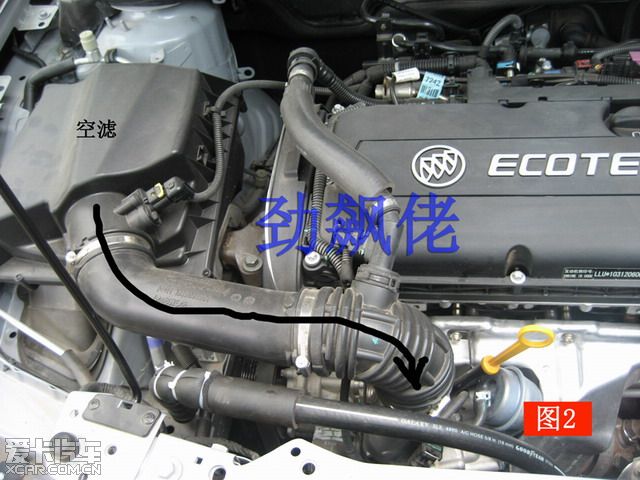

图2:空气经过空滤后进入涡轮增压(黑箭头是空气的走向)

图3:空气被压缩后由于废气涡轮的热量使得空气温度急升密度下降(听说有好几百度) 所以高温空气需要"中冷"进行冷却

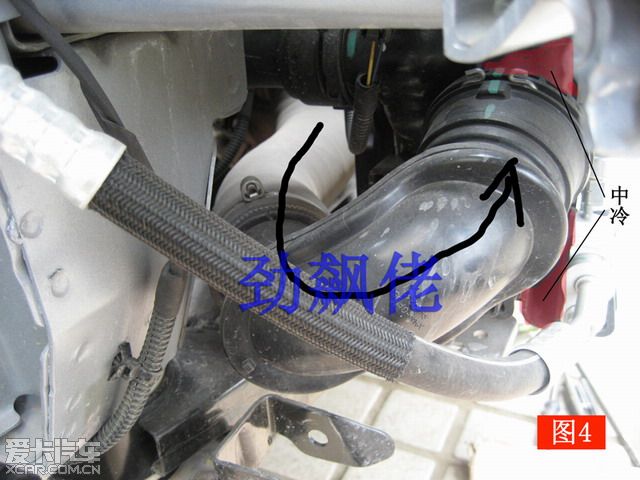

图4:这就是中冷前段时间网上有争议小排量车没有中冷英朗也不例外(速腾1.4就没有高六1.4还没机会看估计也没有) 经过这次拆车终于解了我心中的疑问

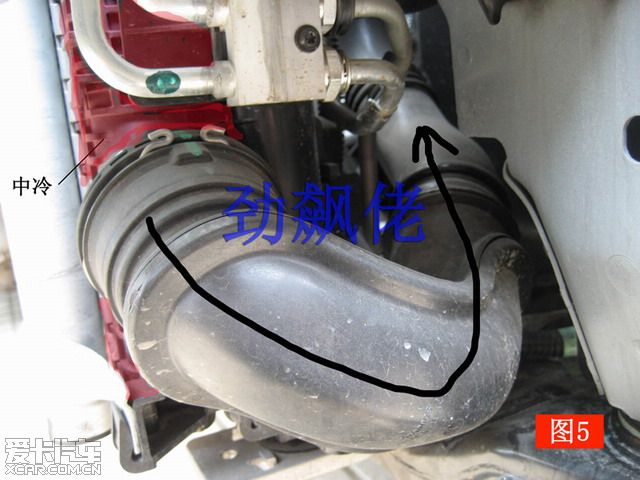

图5:英朗的中冷还真不小面积差不多有空调冷却的4/5大(看图B 最前面这块散热器就是空调冷却)

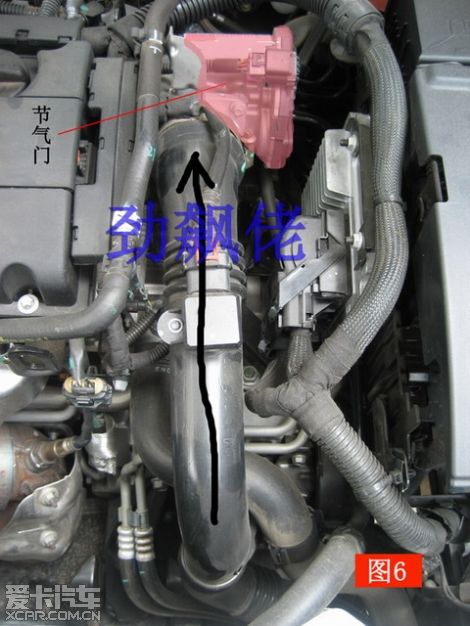

图6:高温空气经过中冷冷却后进入节气门

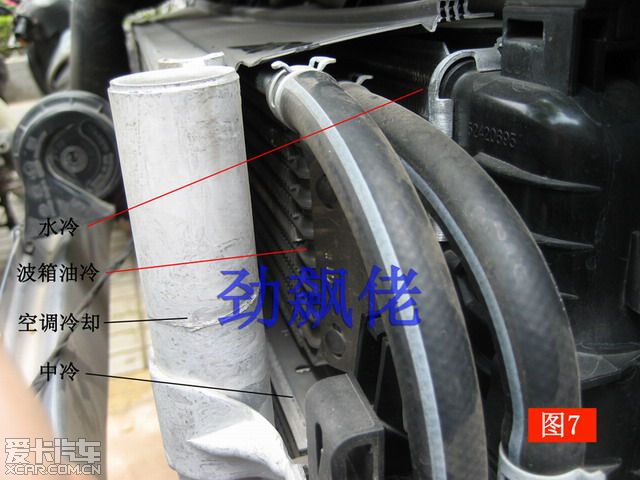

图7:散热器有三层最外面的是"空调冷却" 中间上面是"波箱油冷" 下面是"中冷" 最里面的是"水冷"

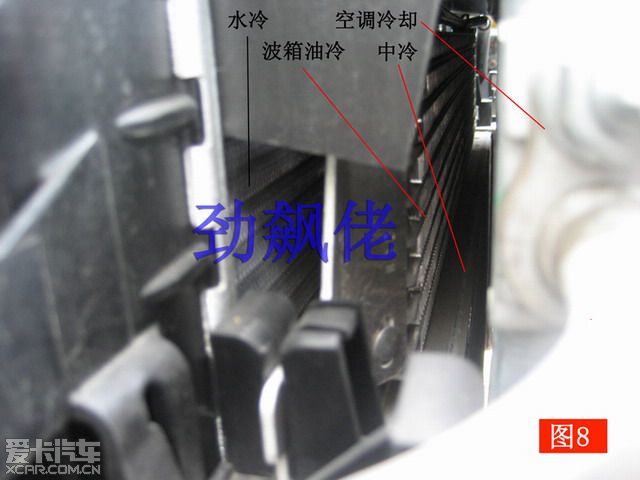

图8:这张是副驾方向照的原先我以为"波箱油冷"是"机油冷却" 后来才发现油管是在波箱位置出入的
好像没有发现"机油冷却" 真想不明白涡轮增压发动机机油温度这么高靠什么散热?
英朗XT新锐小拆
免费单碟CD升级多碟CD
ST透镜拆解
劲飙佬改灯记第一季：英朗海拉3双光透镜
劲飙佬改灯记第二季：即将奉上...
[ 本帖最后由劲飙佬于 2013-3-22 18:16 编辑 ]
