升级大众中央门锁 Safe 功能指示灯

米版温馨提示：此帖已荣登社区日报-第760期，更多精彩互动咨询请收藏【社区日报】
天高自动大灯光传感器整合中央门锁 Safe 功能指示灯
一气伤害大众都是简配坑害中国车主的典范...能减就简配、不能简配就换着花样去简配.....坑爹的天朝大众.............
之前安装了天高自动大灯模块....光敏电阻（光传感器）放在左侧A柱.......

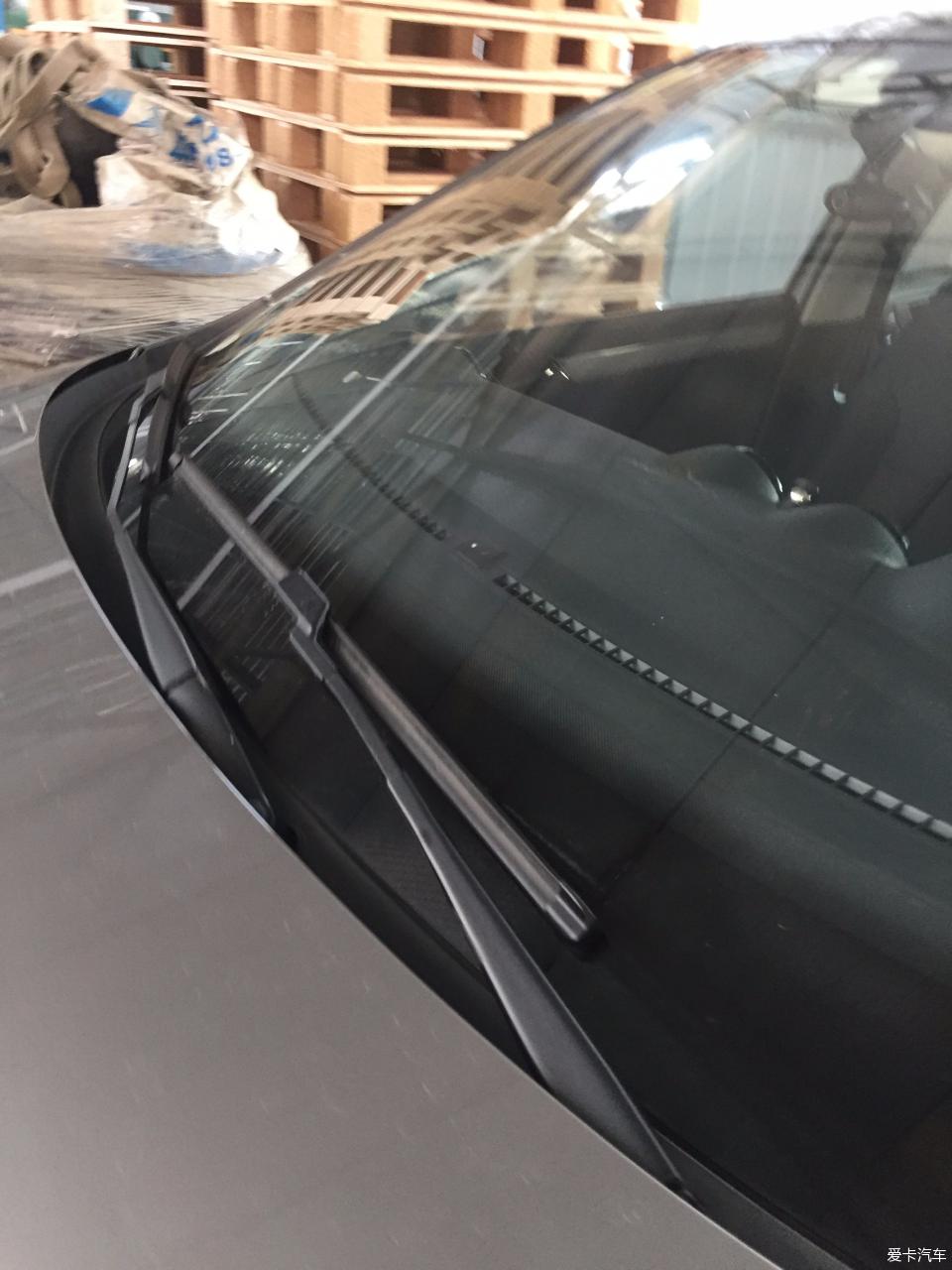

A柱经常会遮挡光线....不是最理想的位置。
上周清洗空调，不小心泡沫清洗液流入天高模块主板......经抢救修复....为安全起见还是更换新的模块。

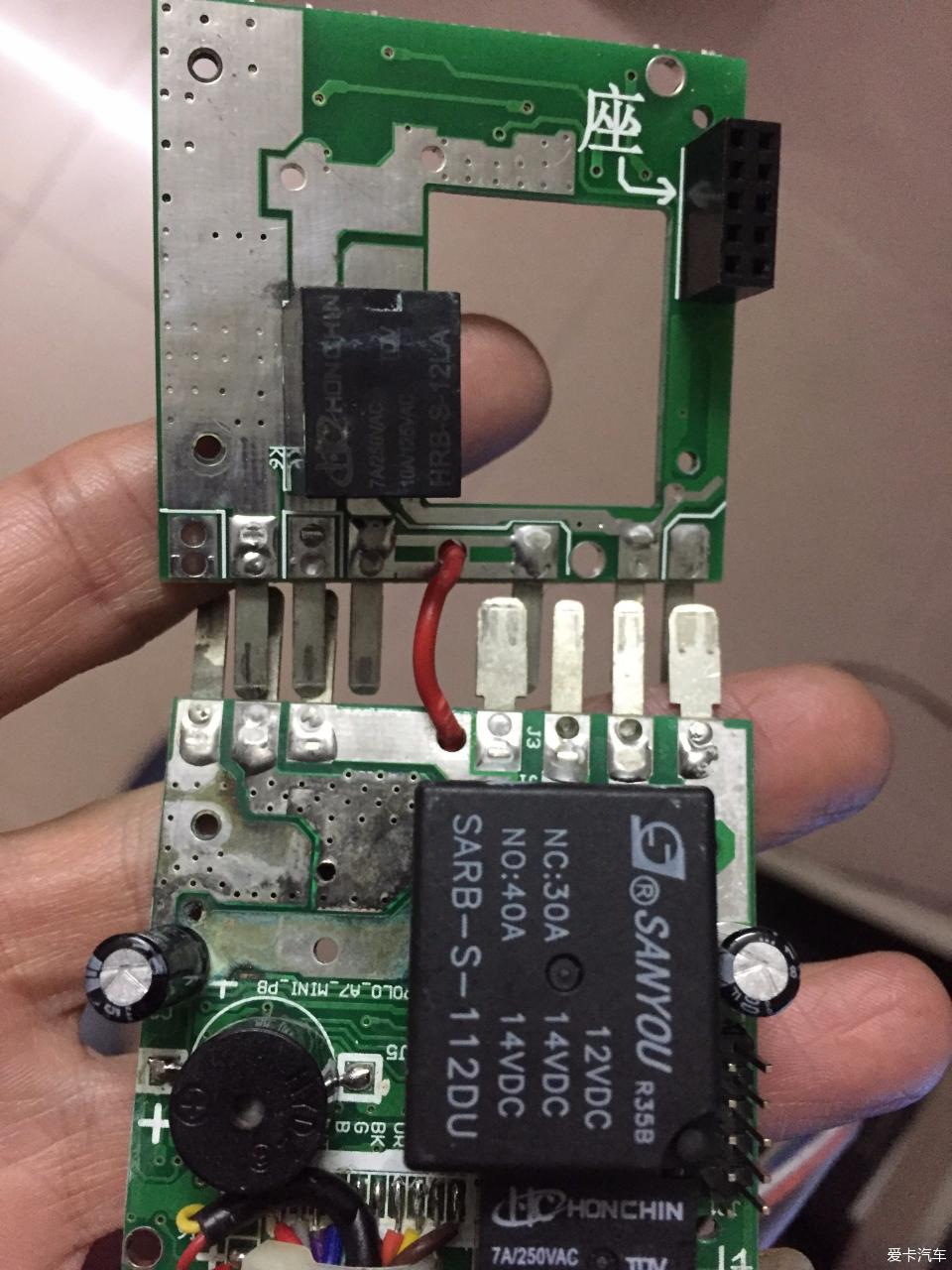

控制电路板有腐蚀现象

在这提醒各位车主....清洗空调必需小心泡沫流出、要第一时间处理....否则后果严重！！！！

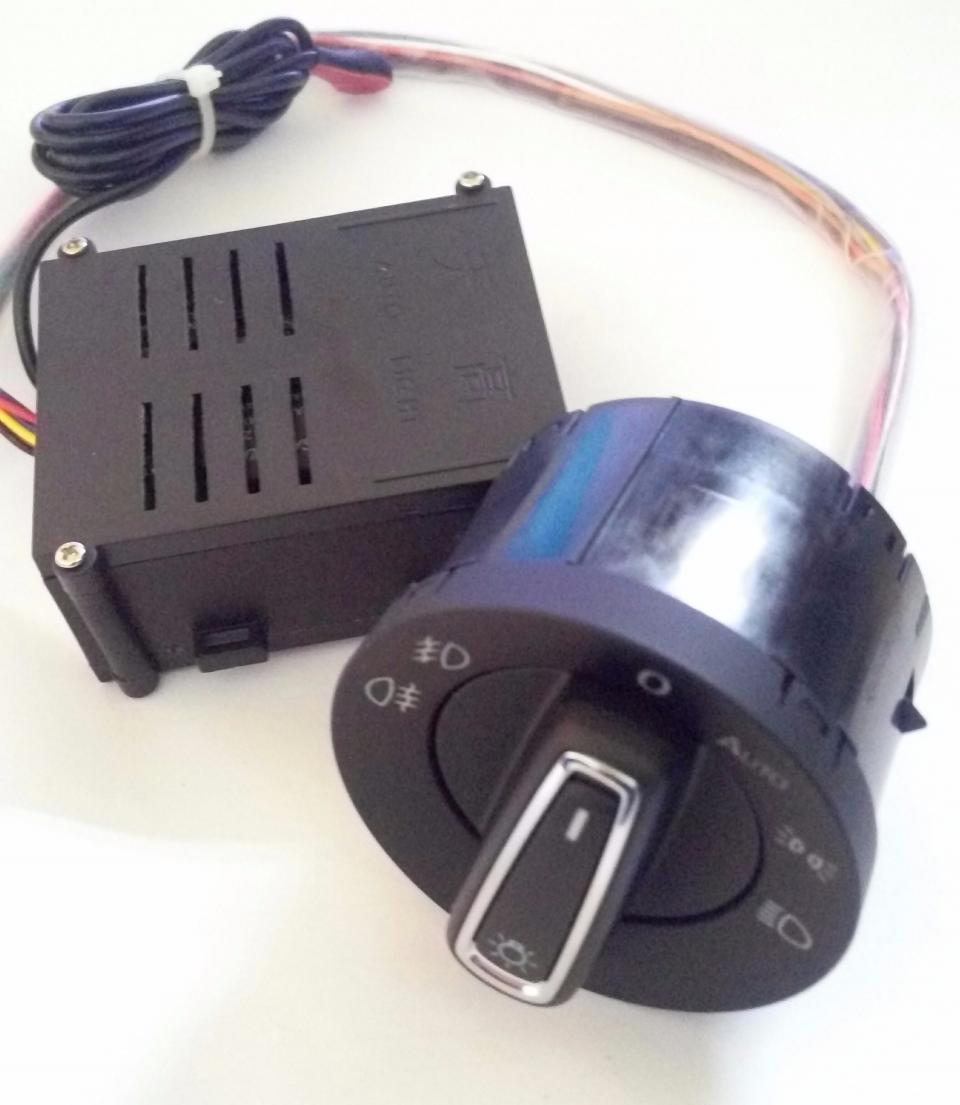

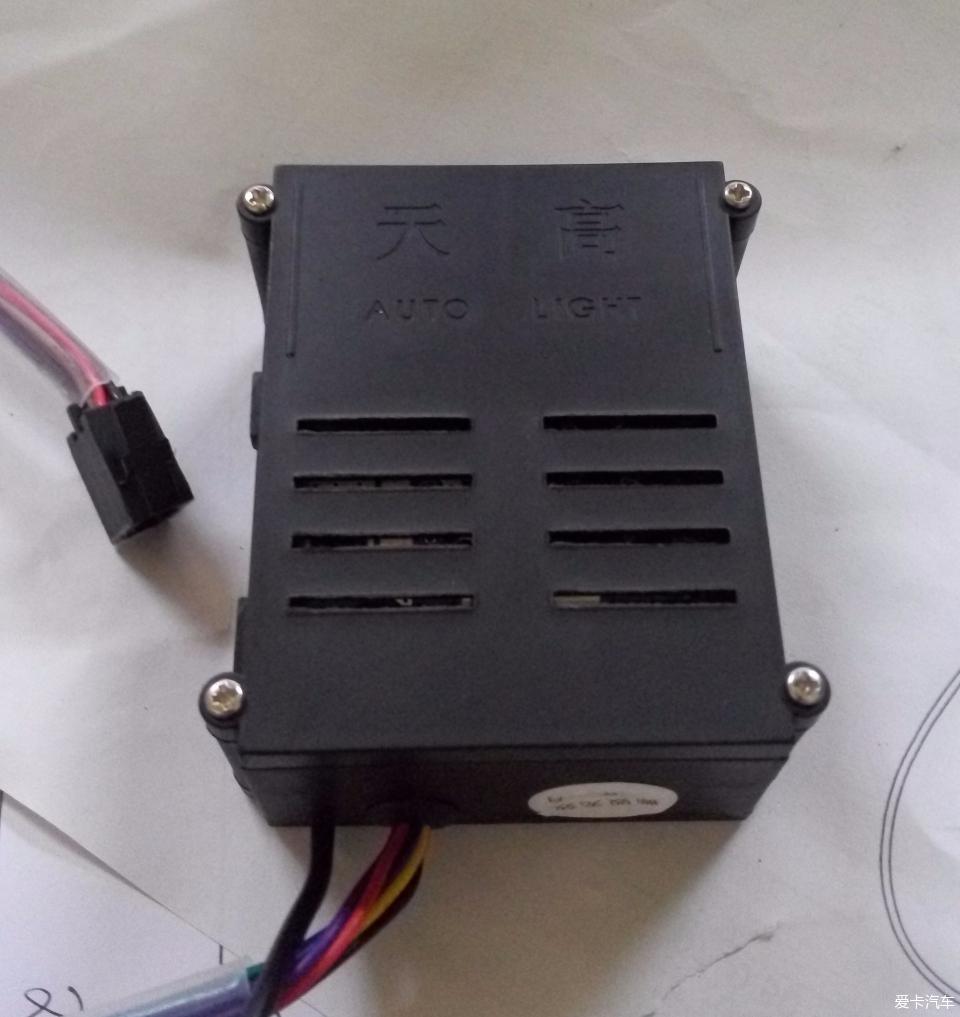

新买的天高模块............

将原配连接传感器线束咔嚓...换德标车规线0.5平方延长到1.2米...

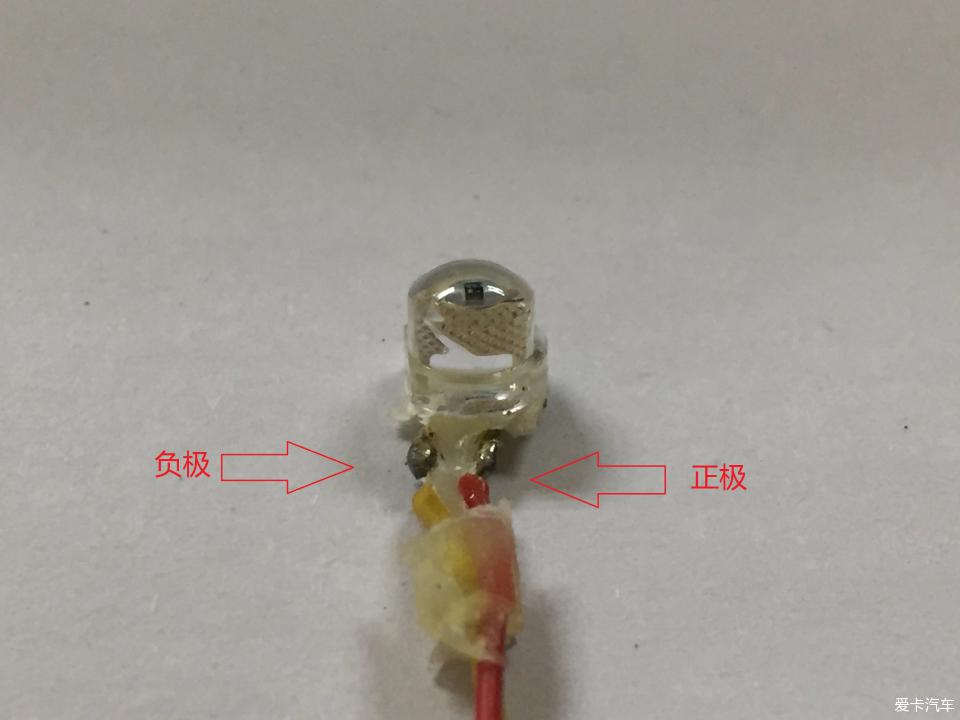

将光敏电阻从水滴固定位拆卸出来.....注意正负极...最好拍照备份...习惯做记录让你折腾不出问题！

光敏电阻直径5.0

光敏电阻

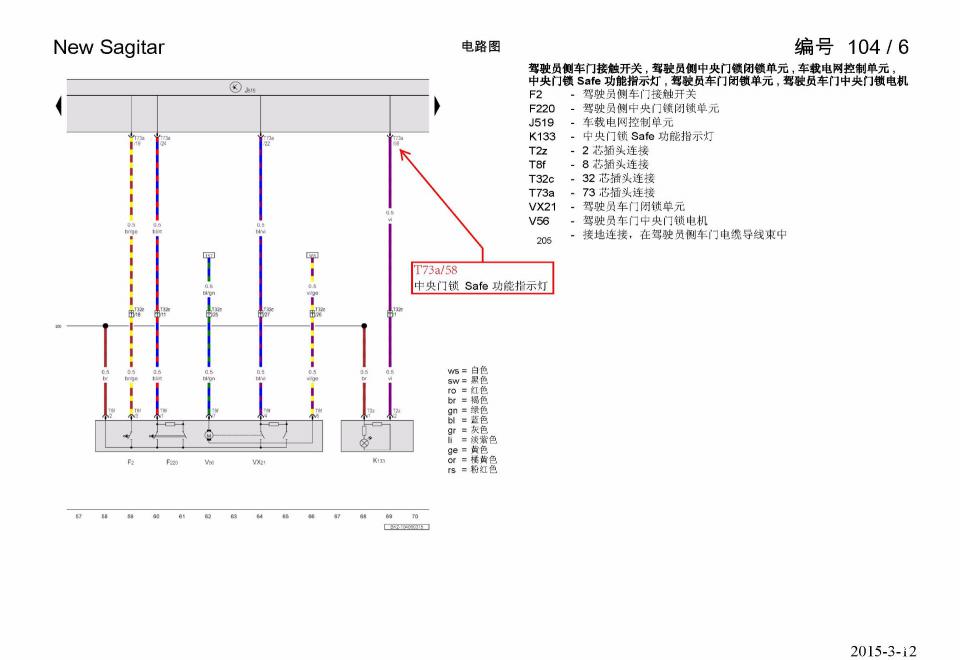

中央门锁 Safe 功能指示灯T73a/58

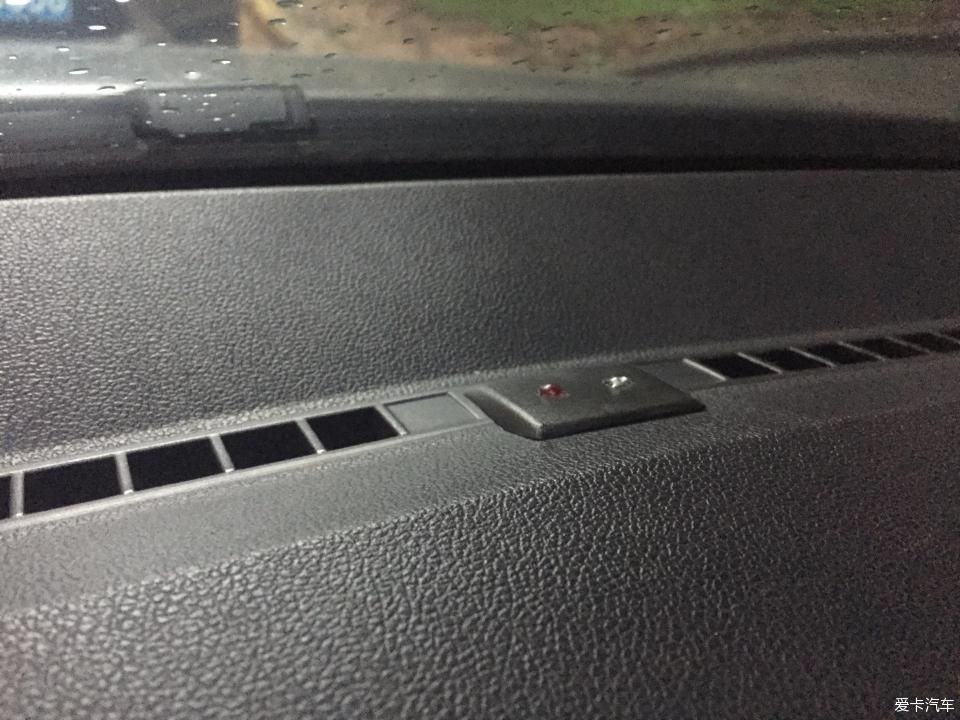

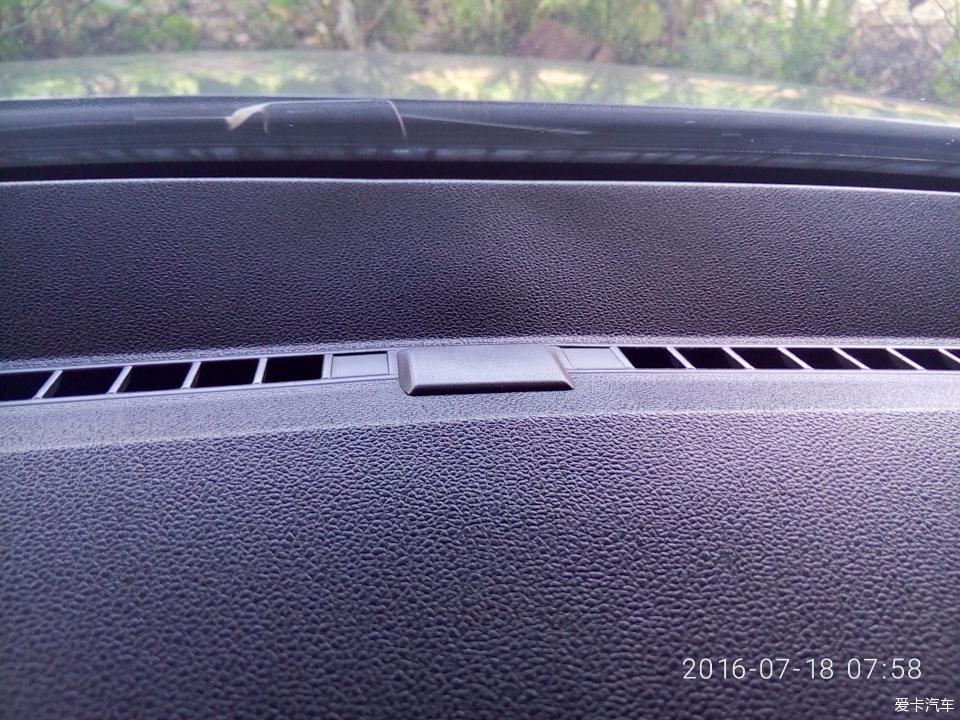

中控台中间阳光传感器位置最理想......

不是自动空调车型.....全部是个装饰盖子而已

钻孔5.0

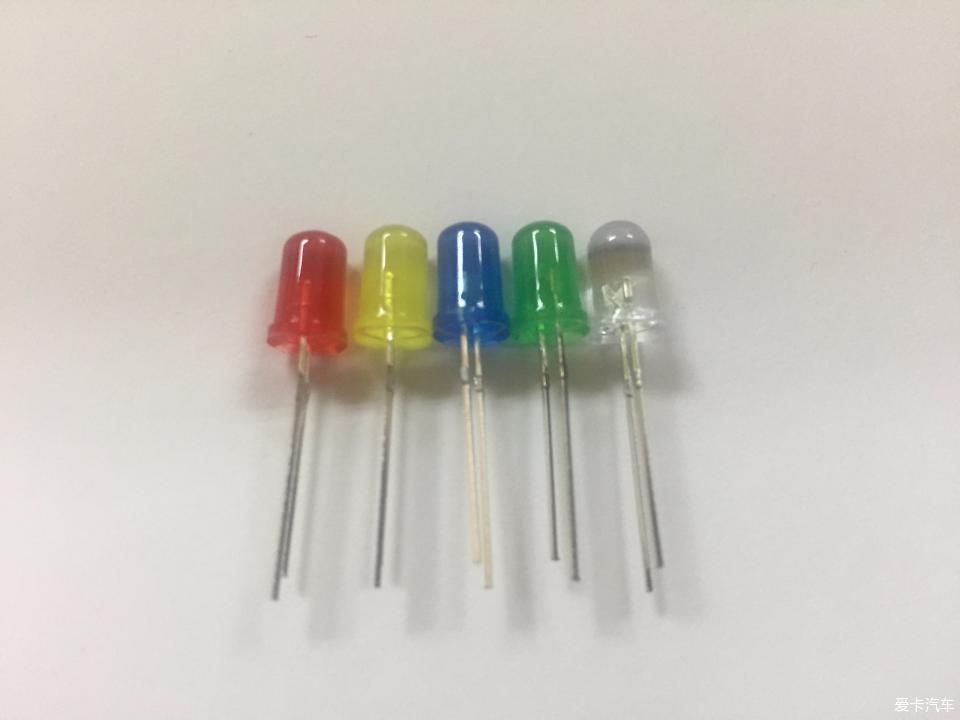

LED发光二极管直径5.0.....颜色我选择红色...原厂范....

线束在阳光传感器安装孔直插到底....正好是油门踏板边上....顺势放到BCM T73a58
086以上双口BCM都具备中央门锁 Safe 功能指示灯功能，BCM针脚T73a58（ T73A是黑色外壳，白色拉扣。T73a58针脚输出 12V）....LED正极串1个480-560欧母限流电阻.负极搭铁即可。不需要5053激活....插上就行.

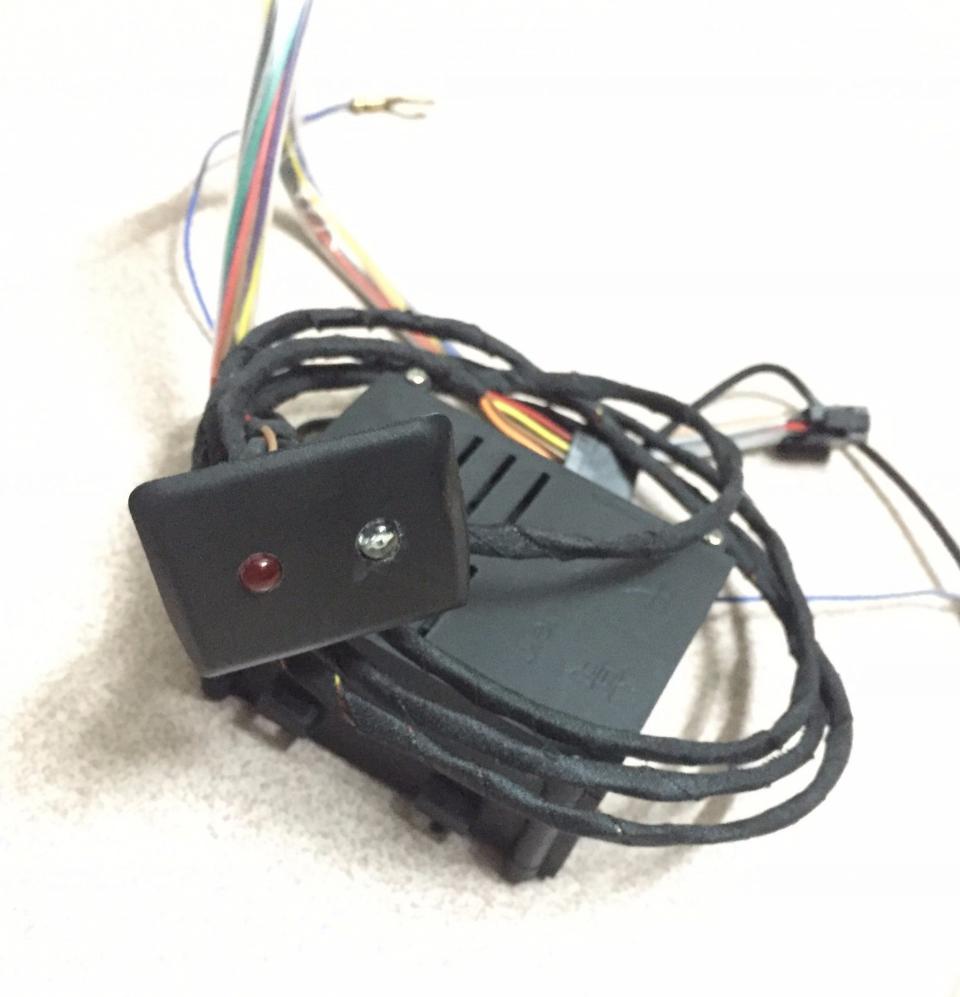

线束配上无损4P插件........

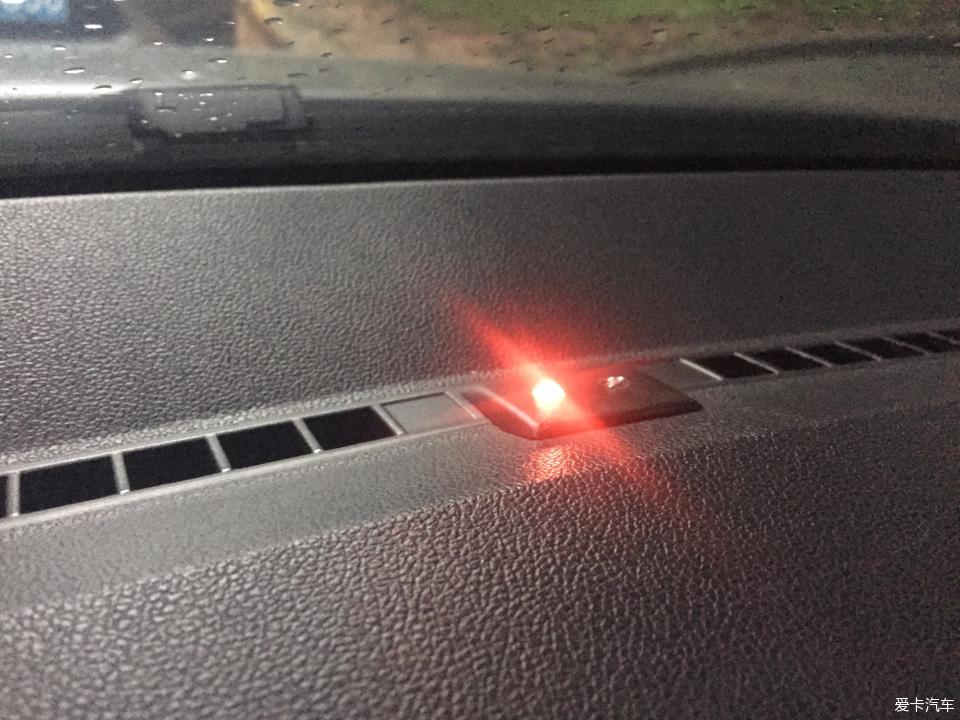

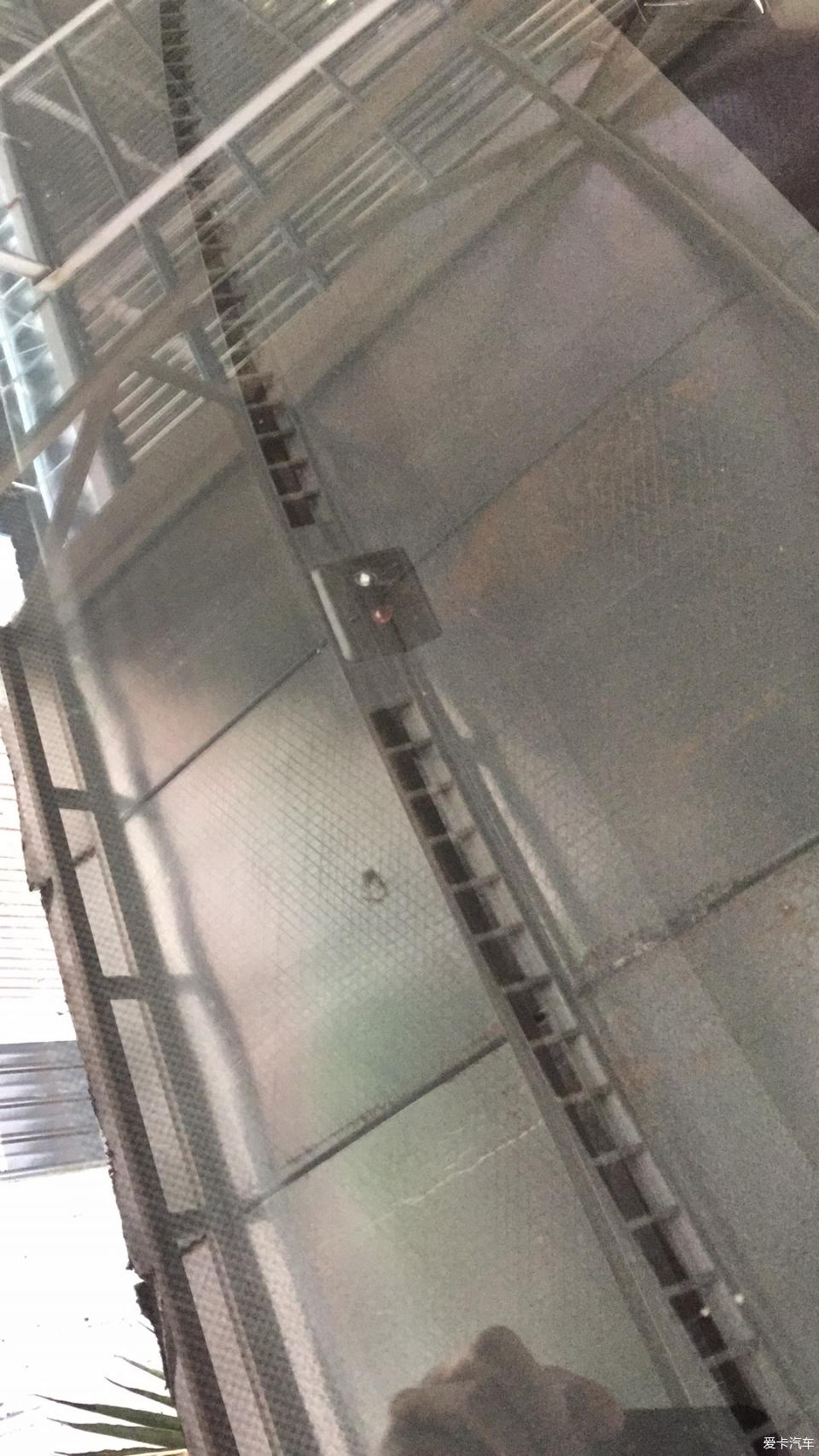

摇控锁车.....LED闪亮......效果如图....

天高模块安装简单...这里就不描述安装过程了.....BCM插线也简单...需要腰好.....折腾前一晚要禁欲.....
注意：单口BCM不支持中央门锁 Safe 功能指示灯.....
可能有些车友觉得山寨.....原厂大众车这个中央门锁 Safe 功能指示灯功能都在主驾车门上....哪个地方闪光不明显....我在家阳台看不到....也不想拆卸门板去折腾....麻烦.....将光传感器整一块省事。效果看视频....折腾无止境...喜欢就行.....

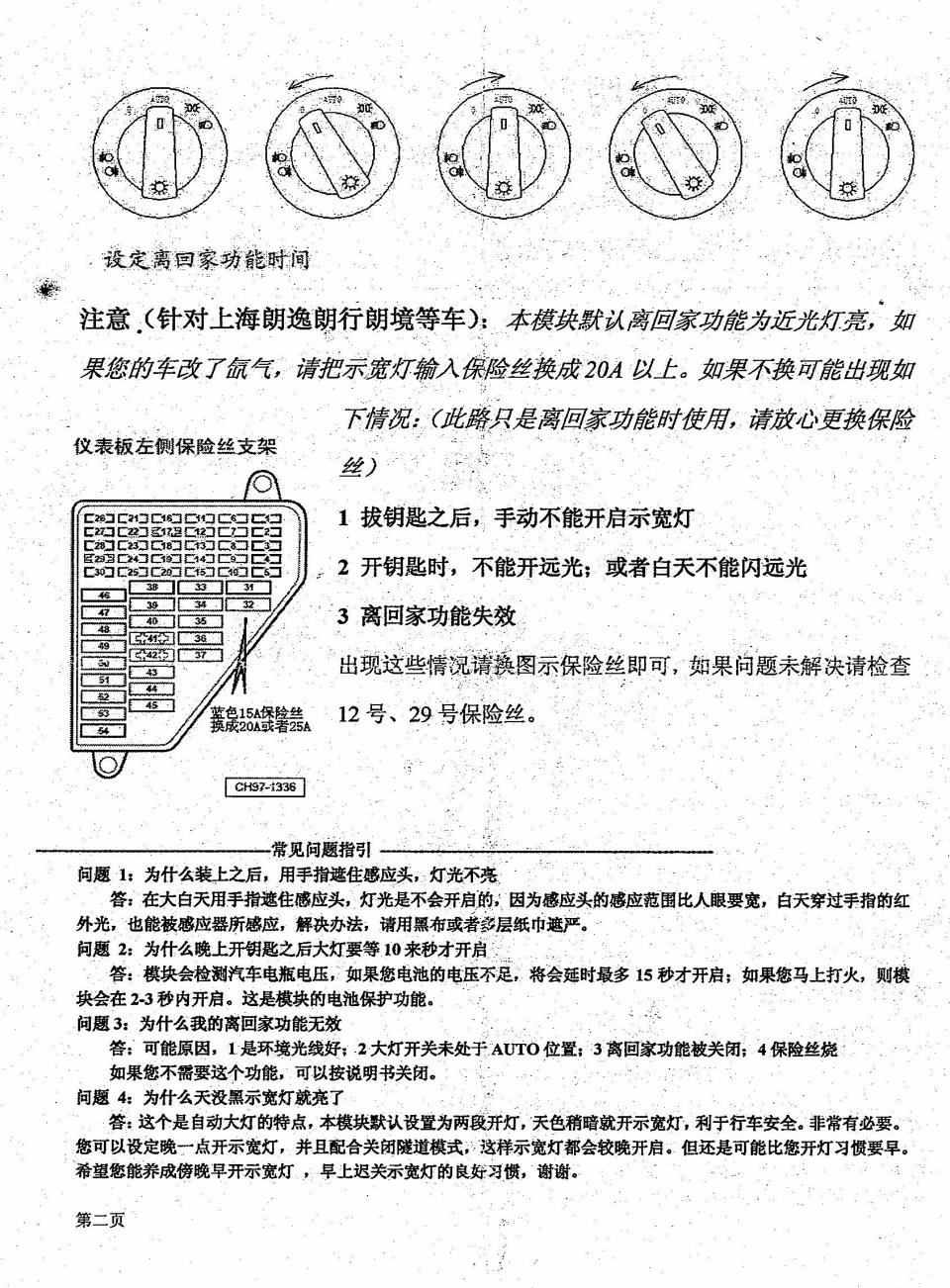

附上天高模块使用说明书..............
