科帕奇增加倒车辅助照明灯作业

科帕奇的倒车灯位置很高,即使换成LED灯泡,也对地面照的光很少,尤其是很黑的地方倒车,一个是照的不明显,一个是倒车影像容易出雪花点。
一直想有个能够增强倒车照明的东西,最近在网上发现了这个LED照明灯。
装这个LED补光灯,需要拆掉后备箱门内饰板,反正都是拆,考虑到原车的倒车摄像不是很清晰,就顺便买了一个高清的倒车摄像头,换完发现,变形太严重了,又折腾了一遍改回去了。

***奉劝各位同学,如果原车倒车摄像没有损坏,就别折腾了。


下面上照明作业:
某宝找的灯具图片

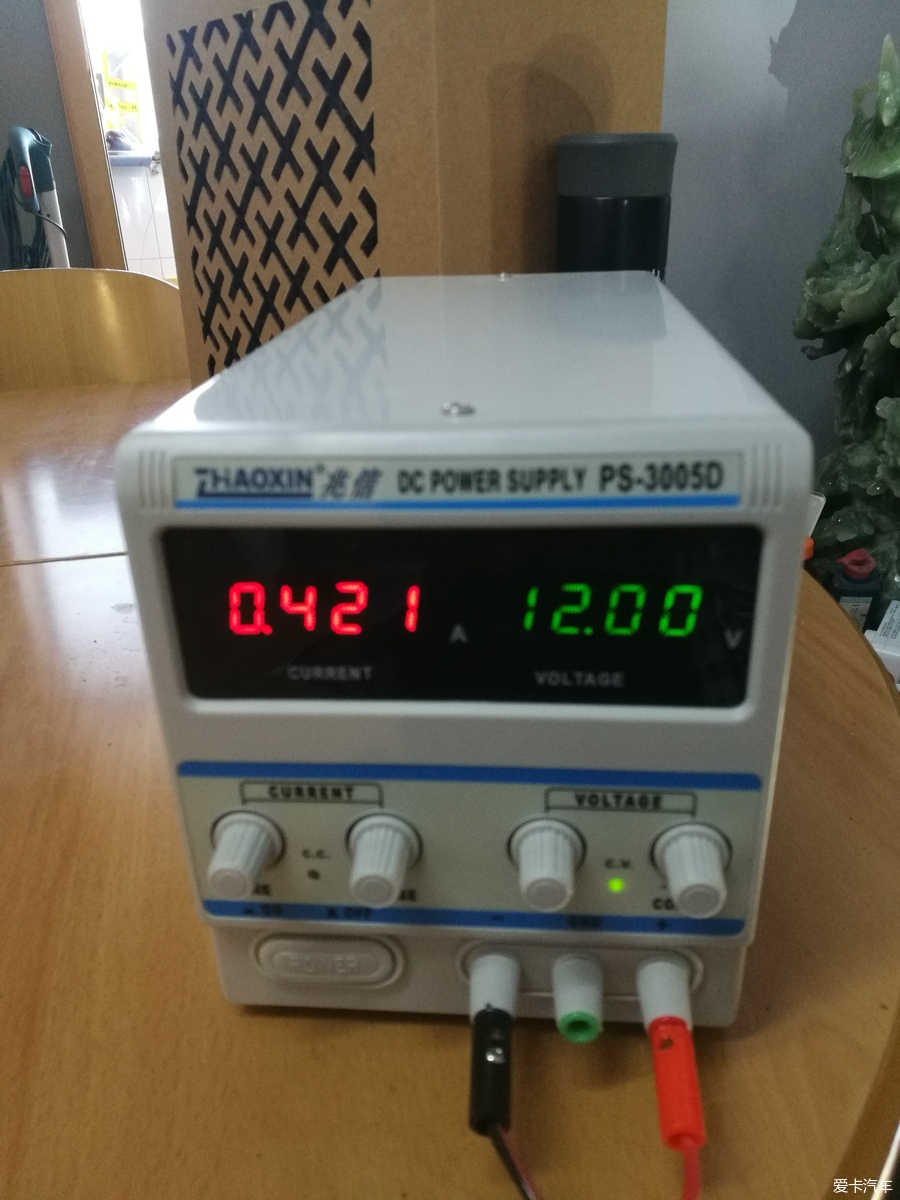

灯的实际测量电流,电压越高,电流越小。

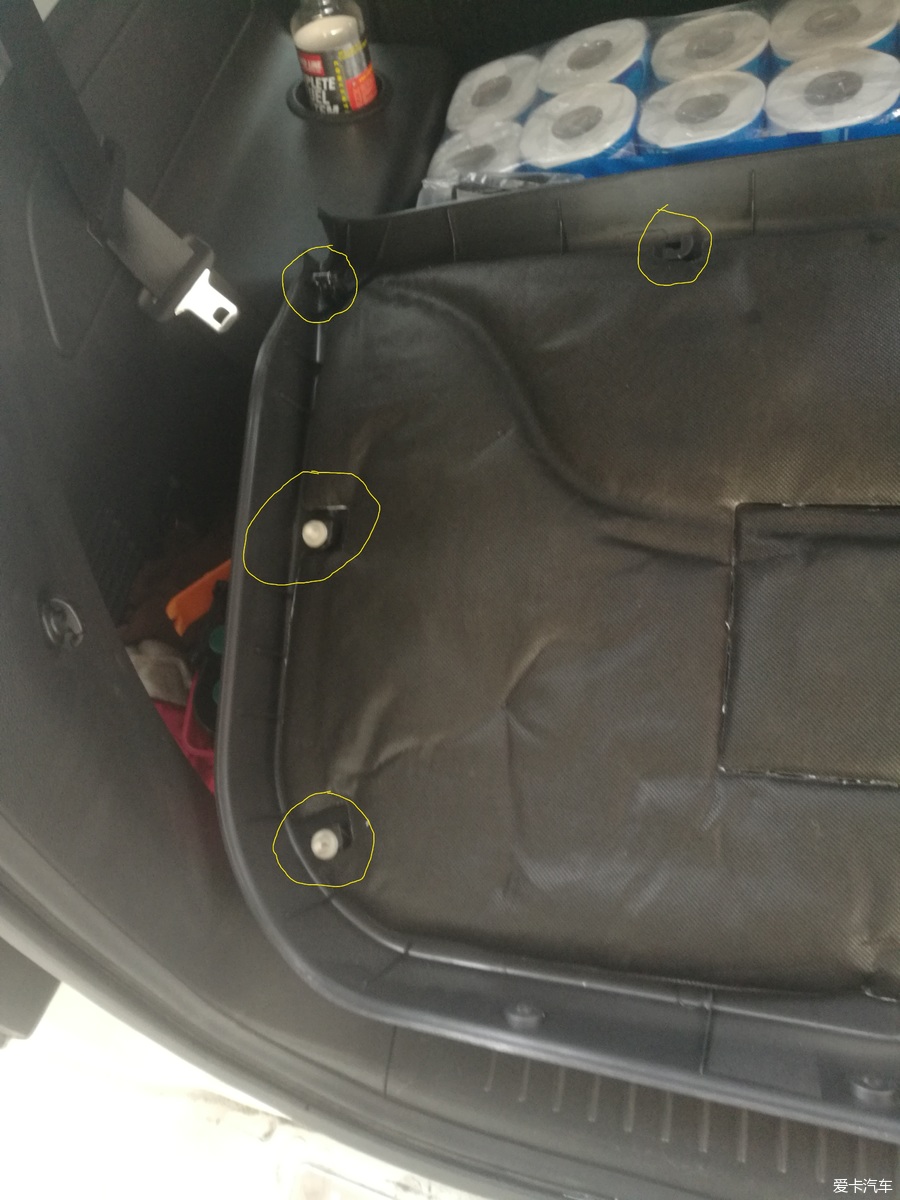

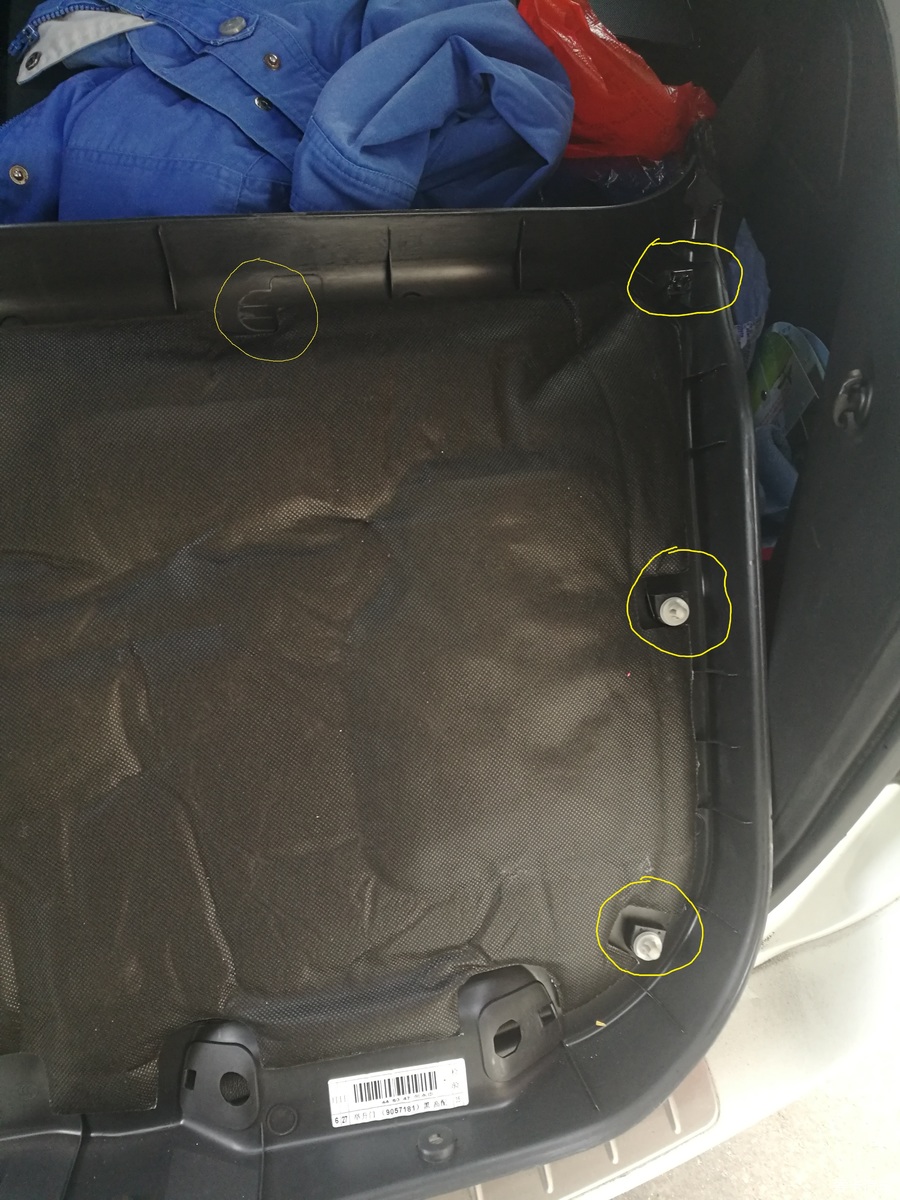

先拆掉尾门把手(2个螺丝),尾门内装饰板(4个塑料膨胀螺丝),然后小心撬两边和上面,内饰板就拆下来了。
由于刷子弄车的地库太冷,7度左右,上面弄坏了2个卡扣。

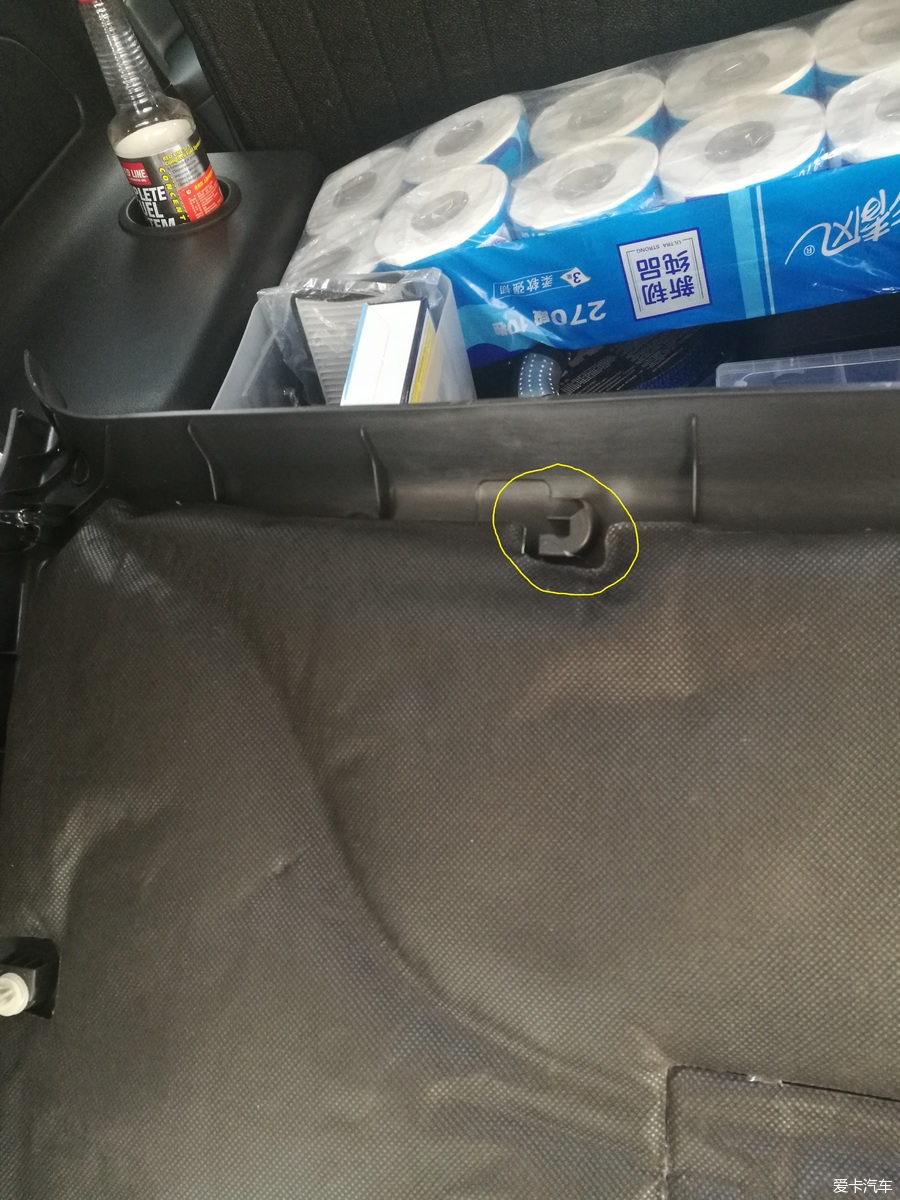

左面的卡扣位置


右面卡扣

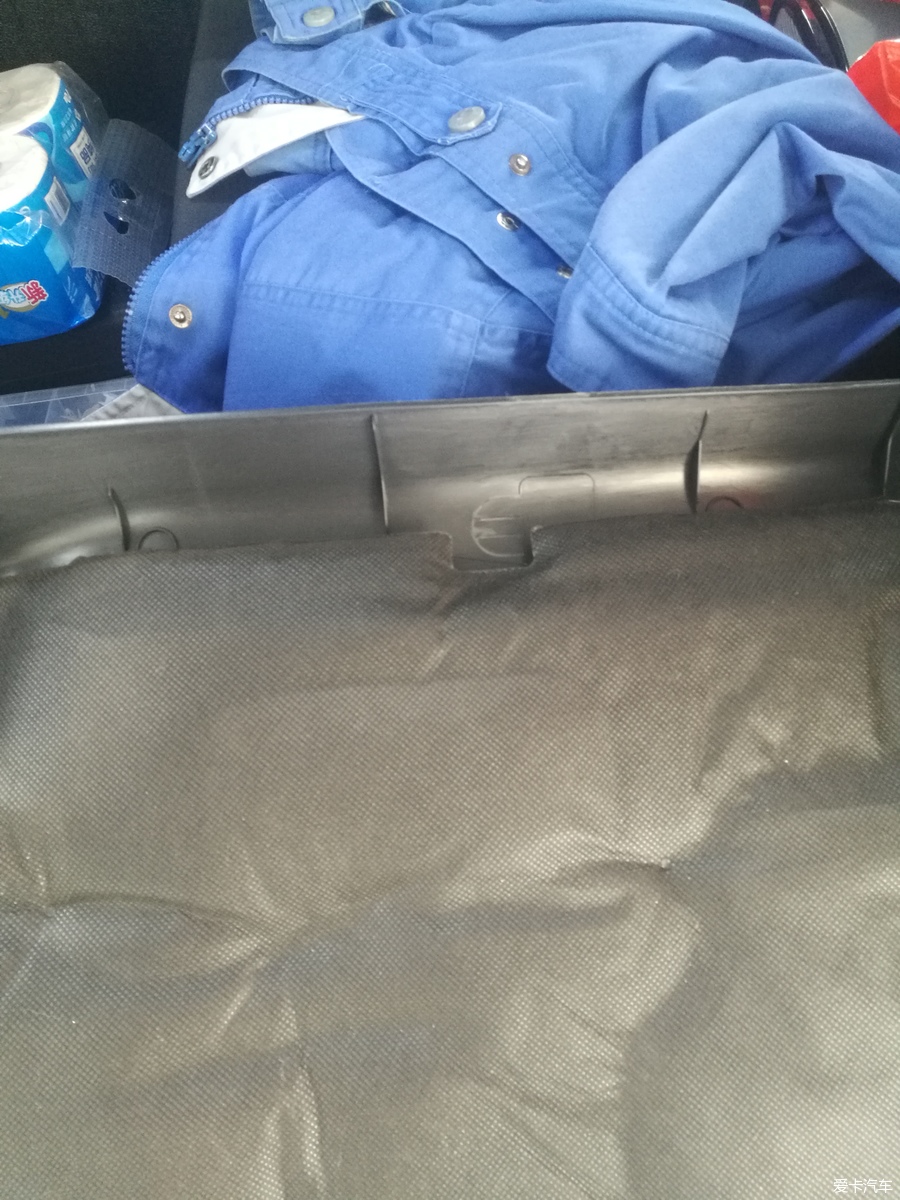

弄坏的底座


弄断的底座


图片是尾门传感器的位置,在牌照板内部,上面两个M5的螺帽,牌照板一共5个螺帽固定,还有一个塑料卡扣,拆下5个螺帽,用力向外拉牌照板就下来了。

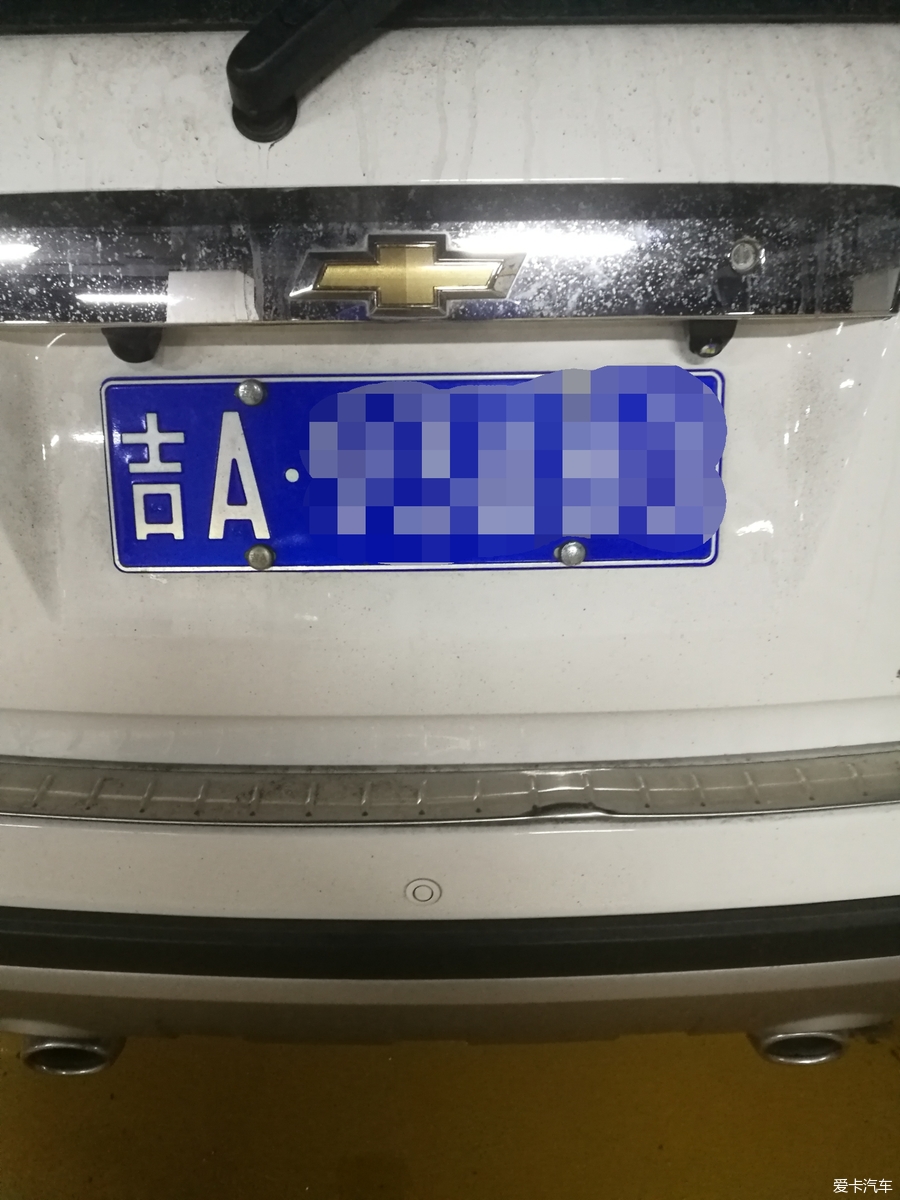

把LED装在牌照灯右侧,和原车摄像头基本对称的位置,外面的螺丝


里面的螺帽

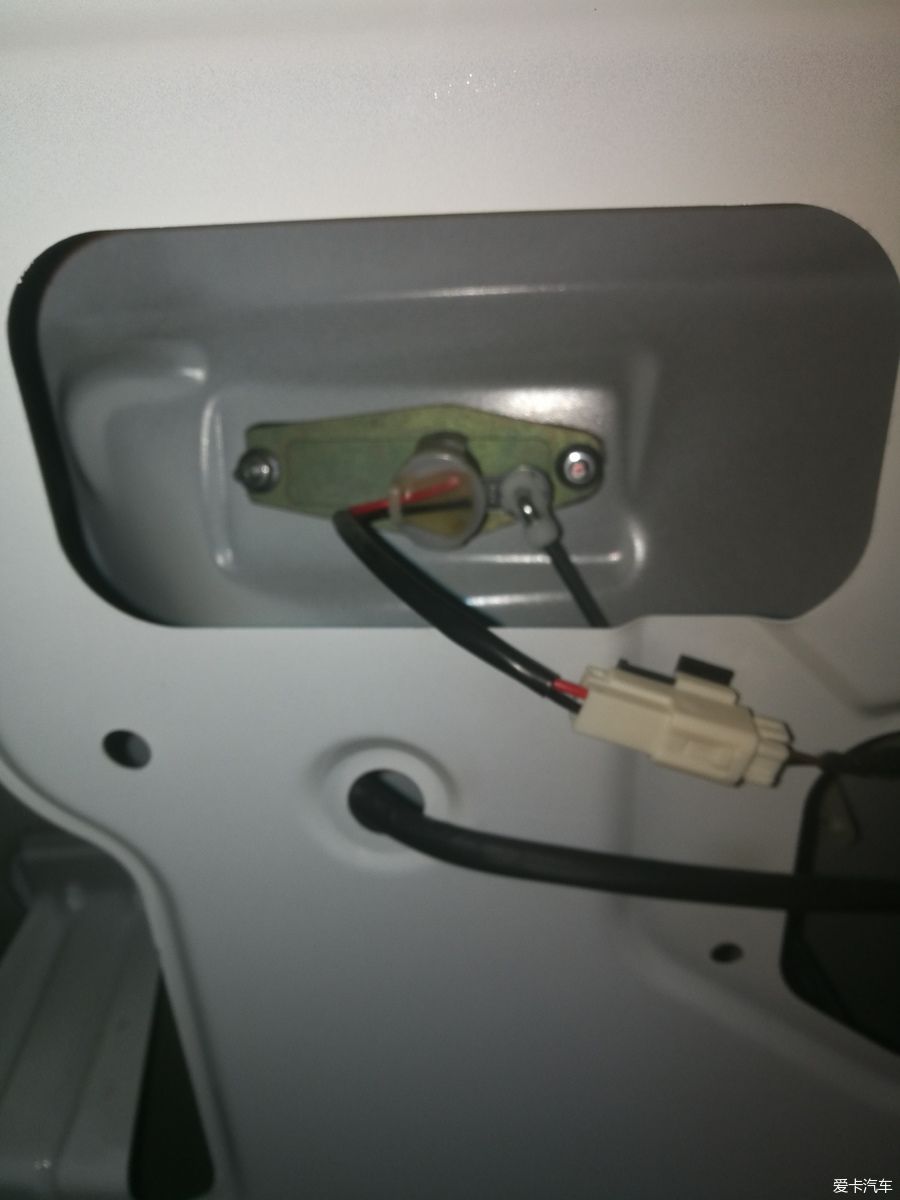

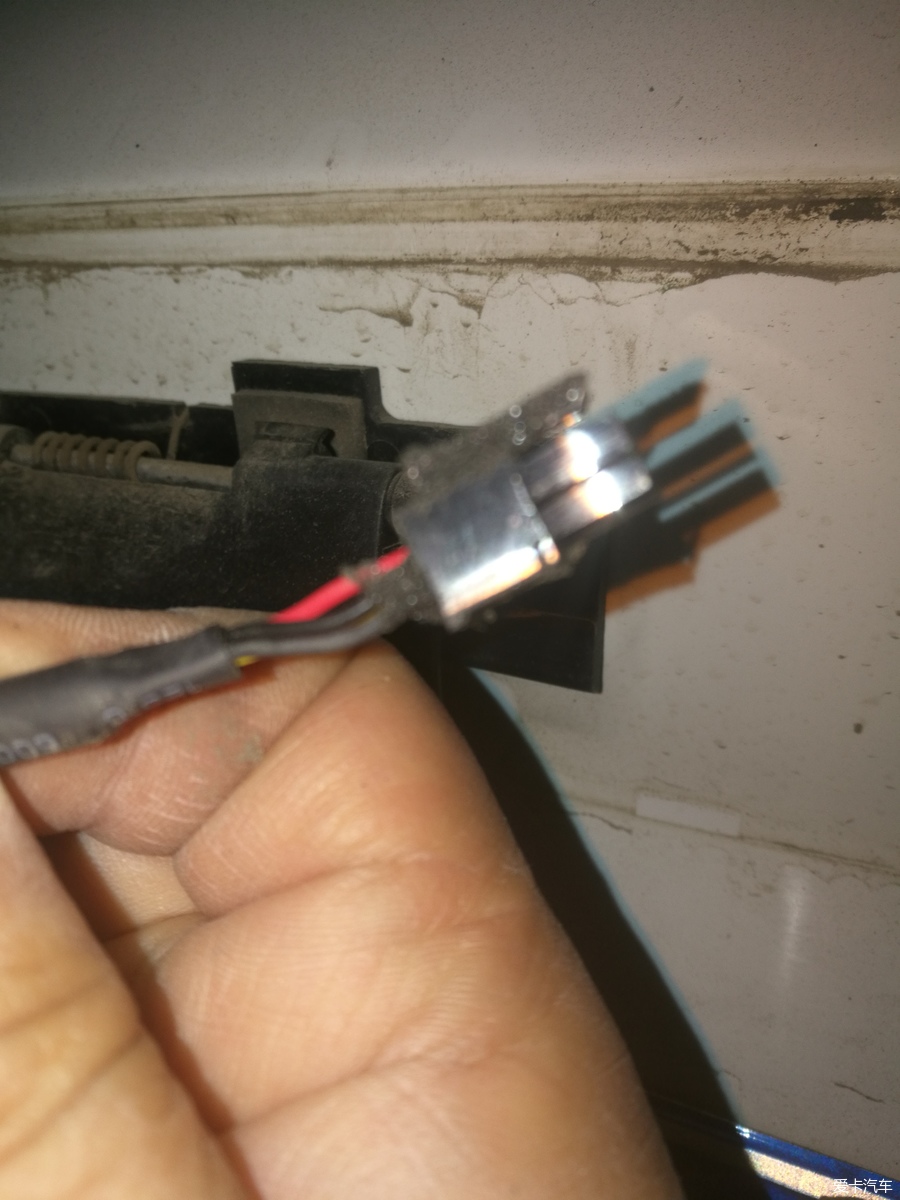

原车摄像头插头,4芯方形排列,实际到插头位置就三根线,红色正极,黑色负极,黄色信号线。

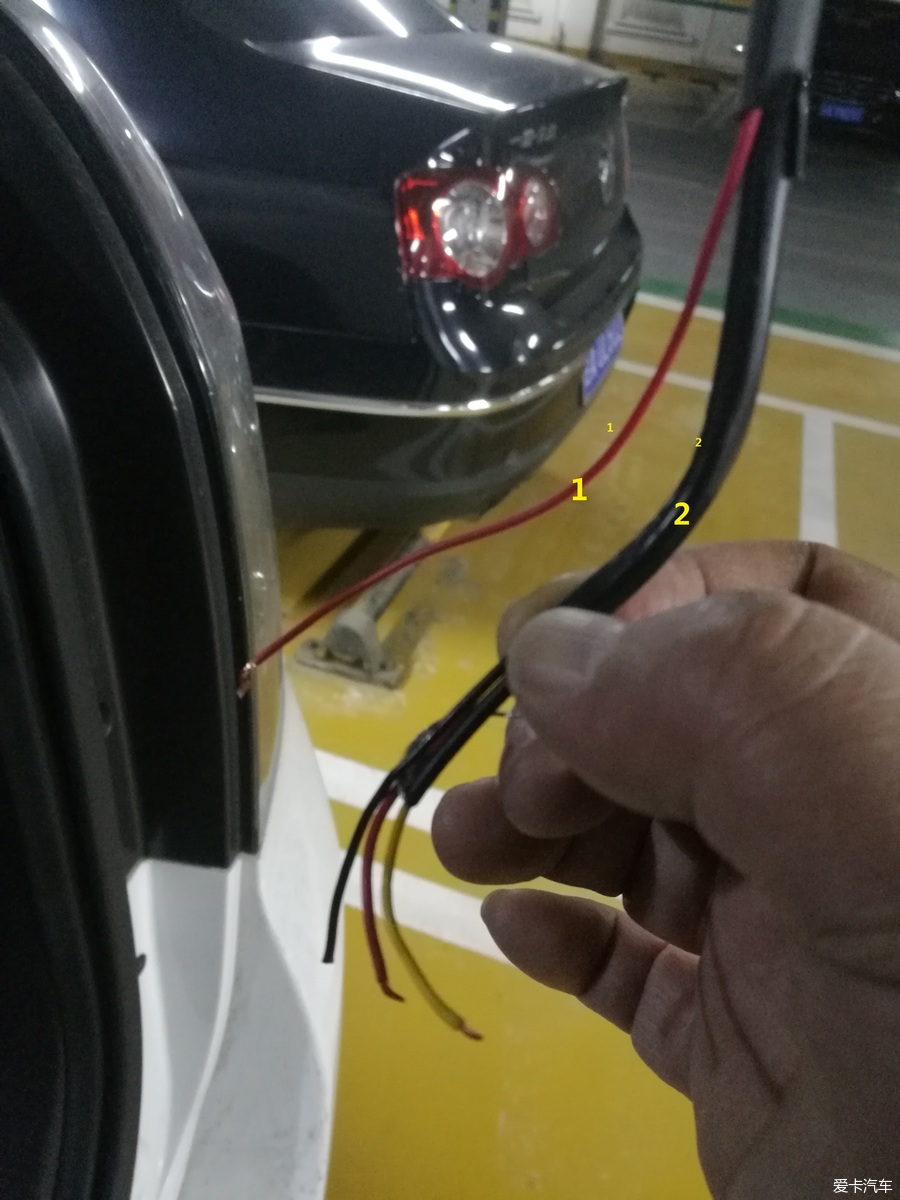

原车两根线,1号红色是附在2号线之外的, 从去年拆的门槛线图片可知,这根红色线是直接接到倒车灯的,不是从CD后面走来。


装好的外观,周一长春下雪,车很脏,请忽略。左侧原车摄像头,右侧新装的倒车LED补光灯。




[ 本帖最后由 刷子= 于 2018-1-13 08:08 编辑 ]

  [每日热点]:【改装美容】硬派越野戳中内心 提奔驰G 350爆改轮圈
刷子=


加关注 | 发私信

Rank: 10
离休干部

财产: 79862 爱卡币
帖子: 22052帖 查看>>
注册: 2006-03-09
来自: 吉林省|长春市

发表于 2018-01-12 21:51

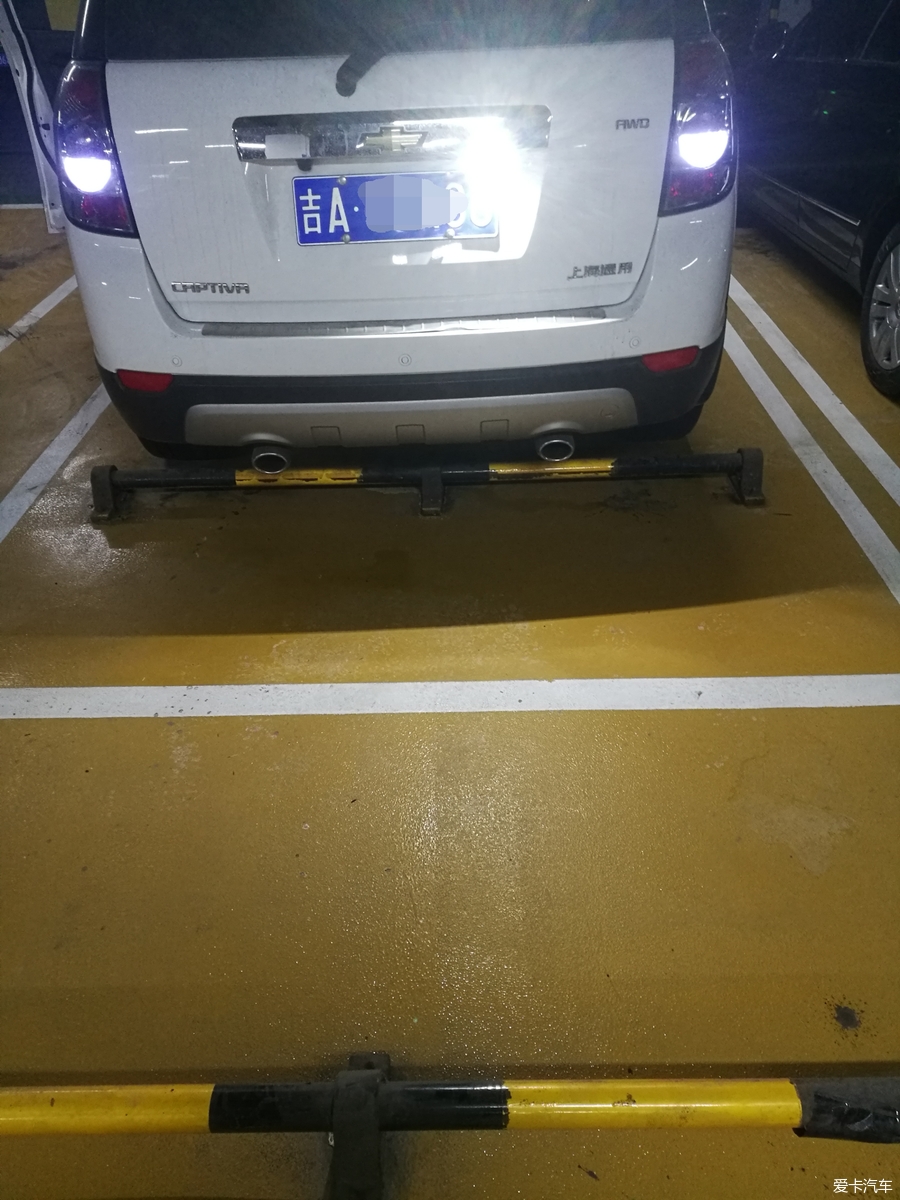

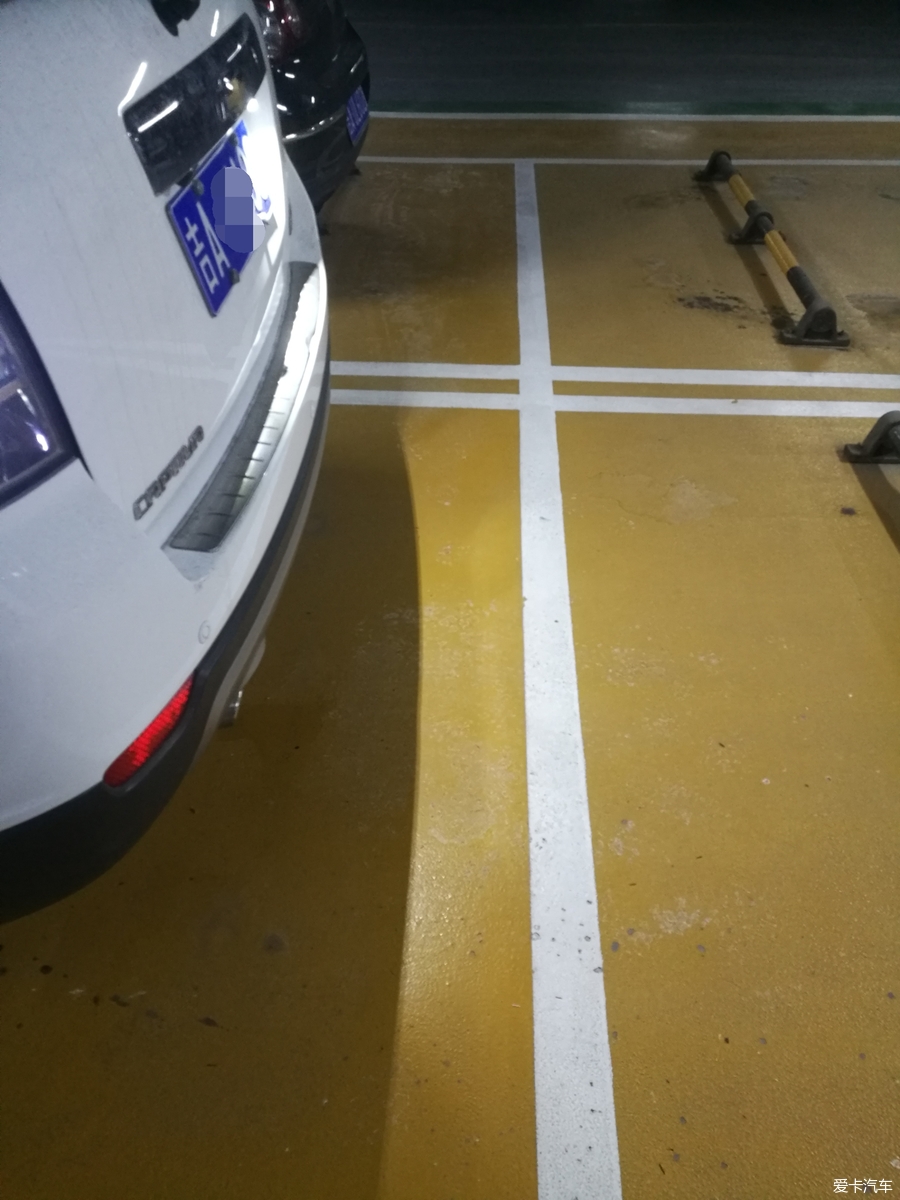

倒车灯点亮效果,地下的阴影非常明显


倒车照明

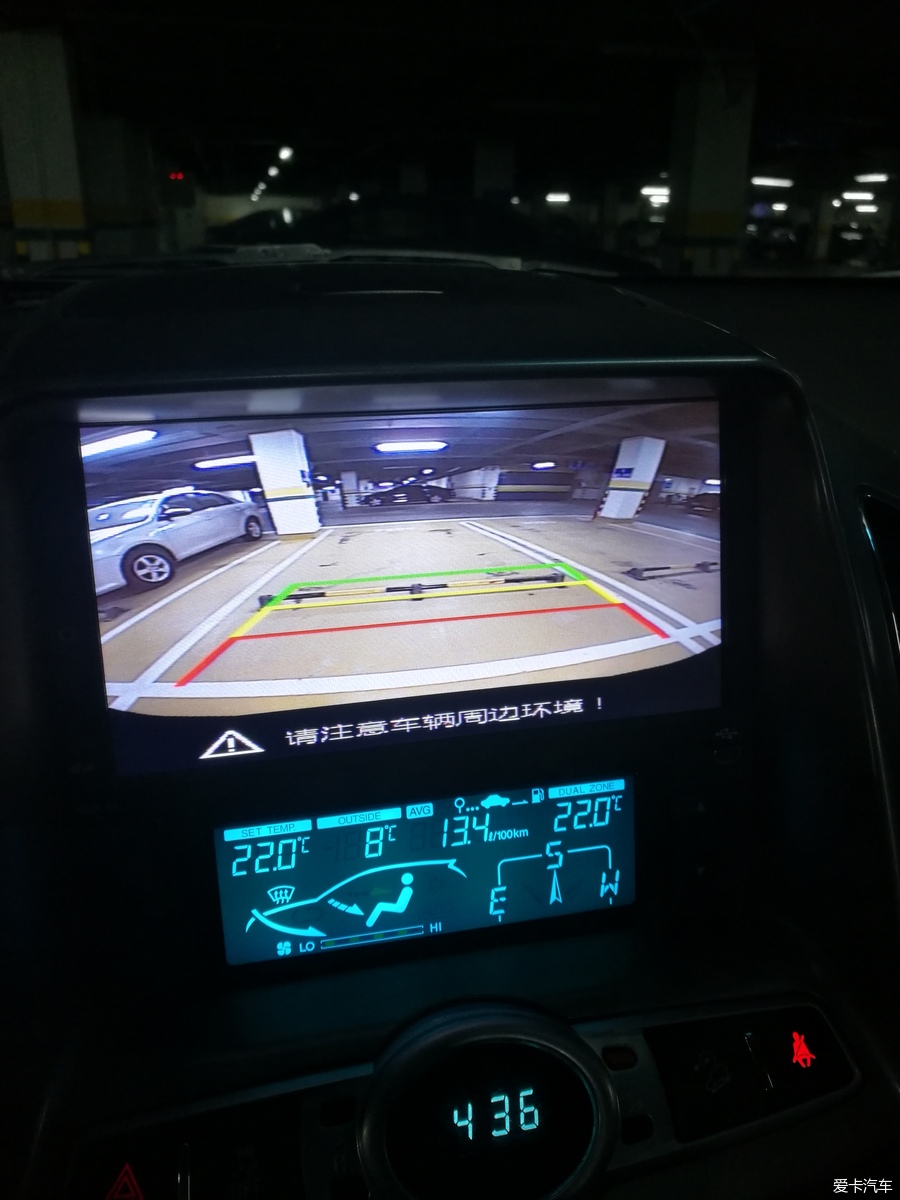

把倒车灯插头拔掉的图像

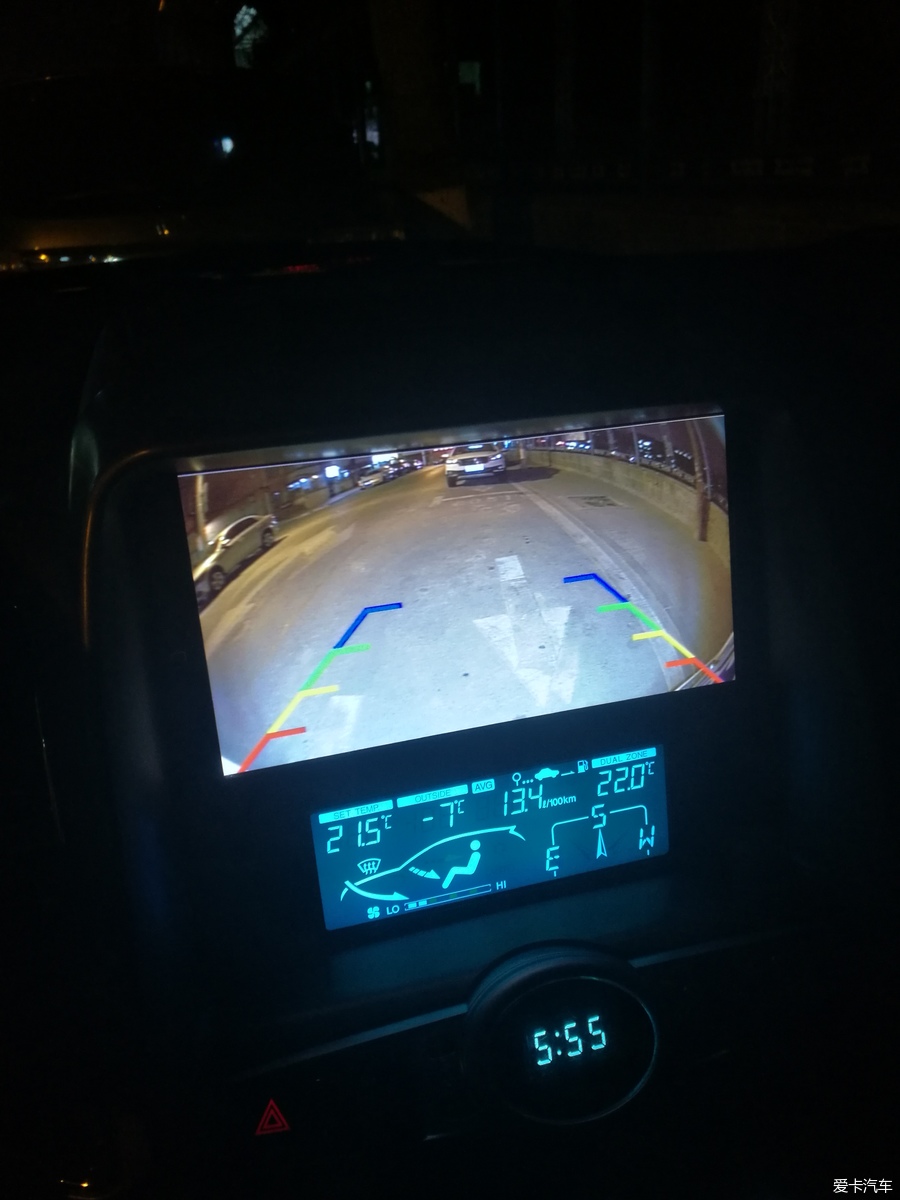

倒车灯接好的图像


[ 本帖最后由 刷子= 于 2018-1-12 21:55 编辑 ]

  [每日热点]:【新车作业】颜值高底盘扎实 入手沃尔沃XC60信心足
刷子=


加关注 | 发私信

Rank: 10
离休干部

财产: 79862 爱卡币
帖子: 22052帖 查看>>
注册: 2006-03-09
来自: 吉林省|长春市

发表于 2018-01-12 21:51
下面是高清倒车摄像头的对比图

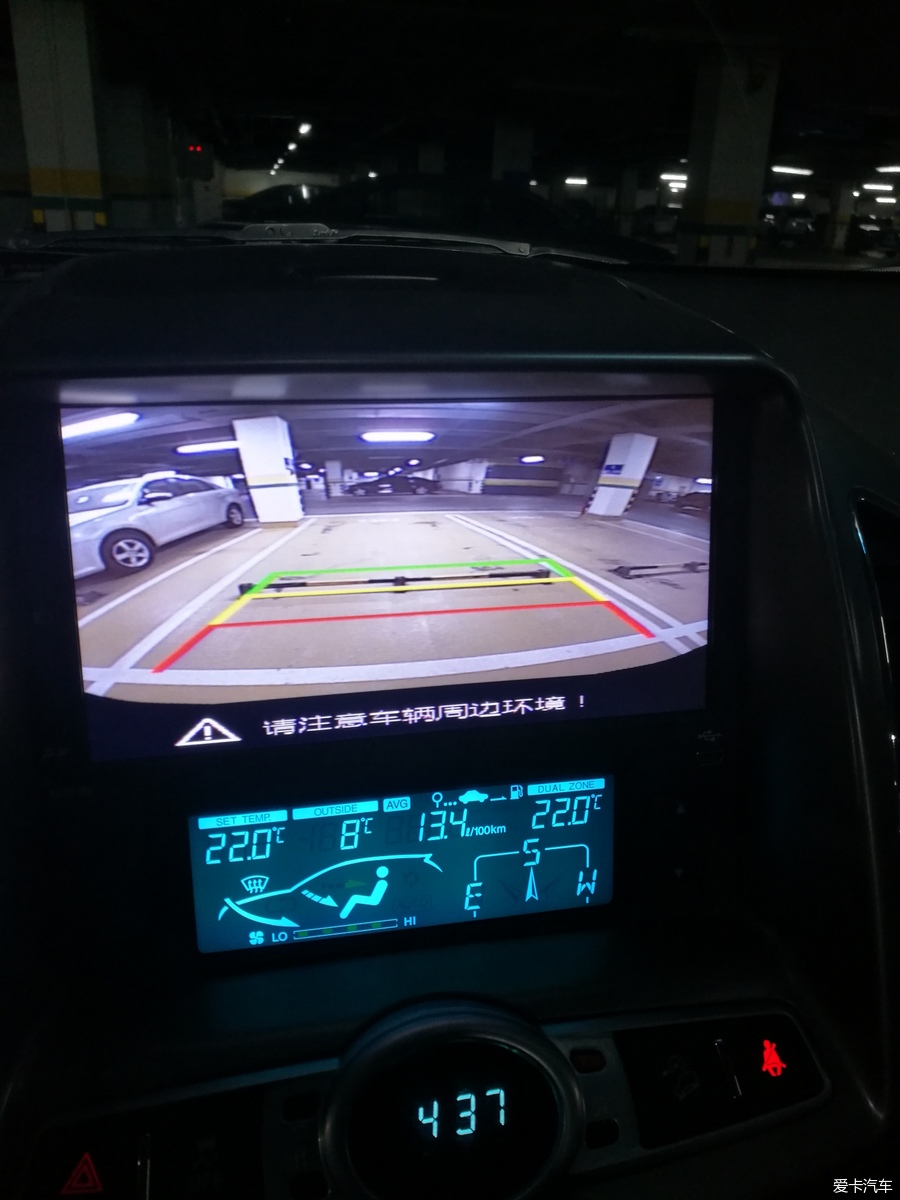

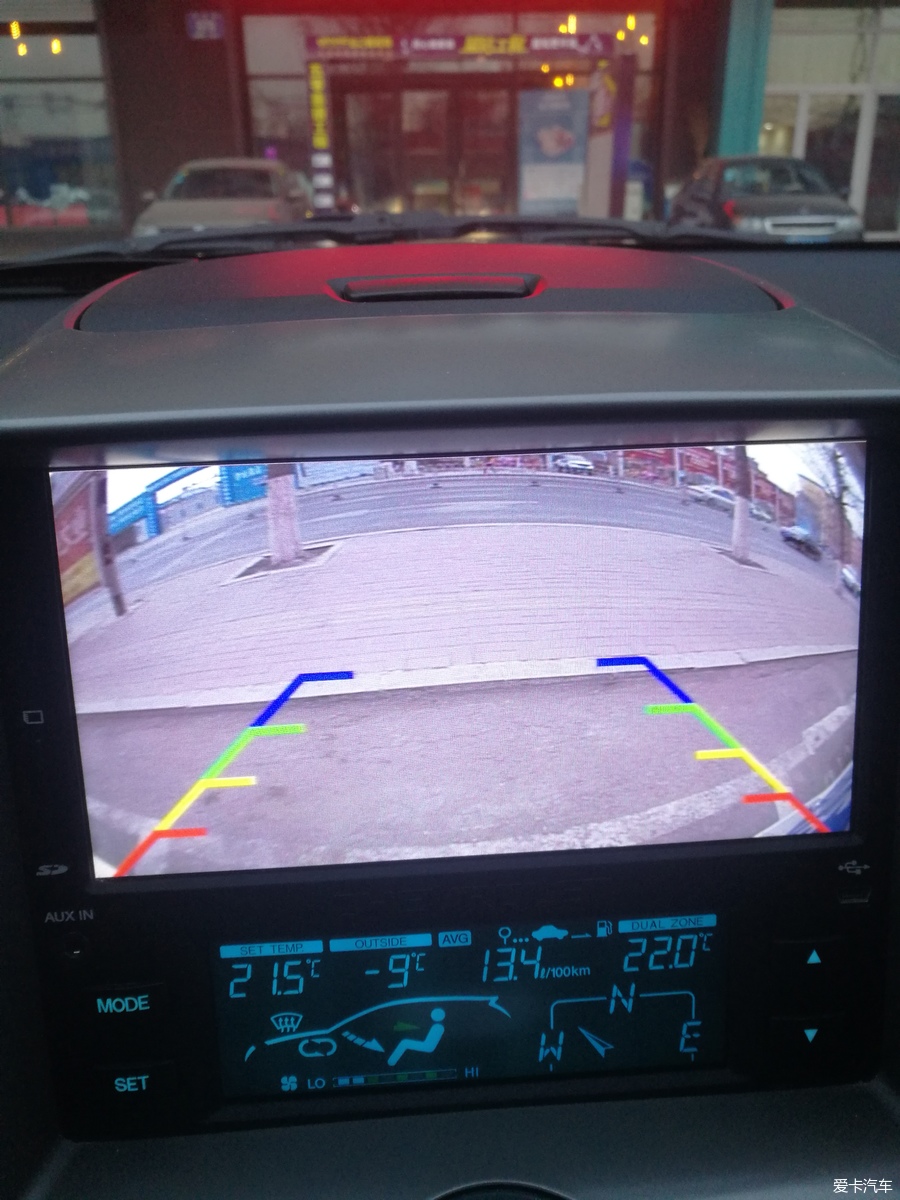

看下面的停车位直线,畸变非常严重。


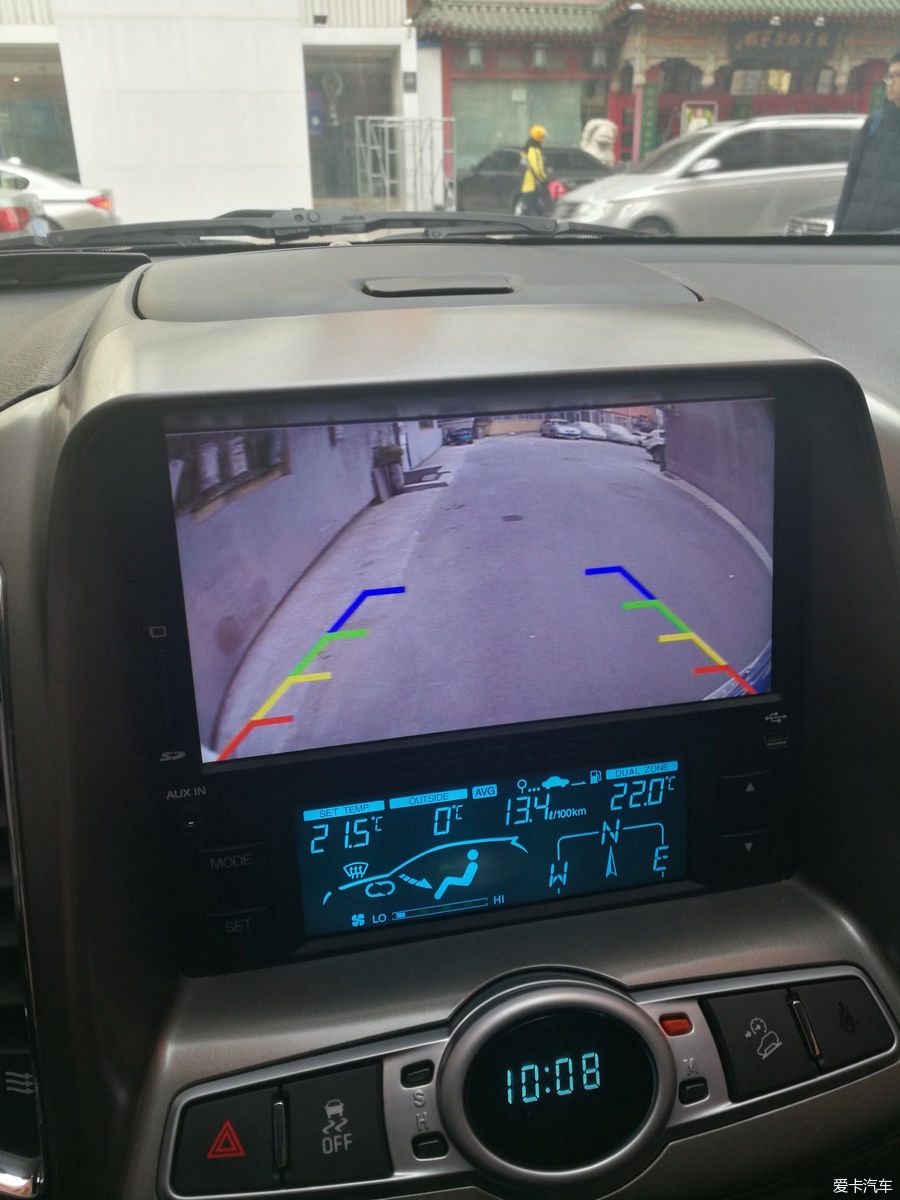

高清头的图像,左面实际是很宽的路面,图像看不出来

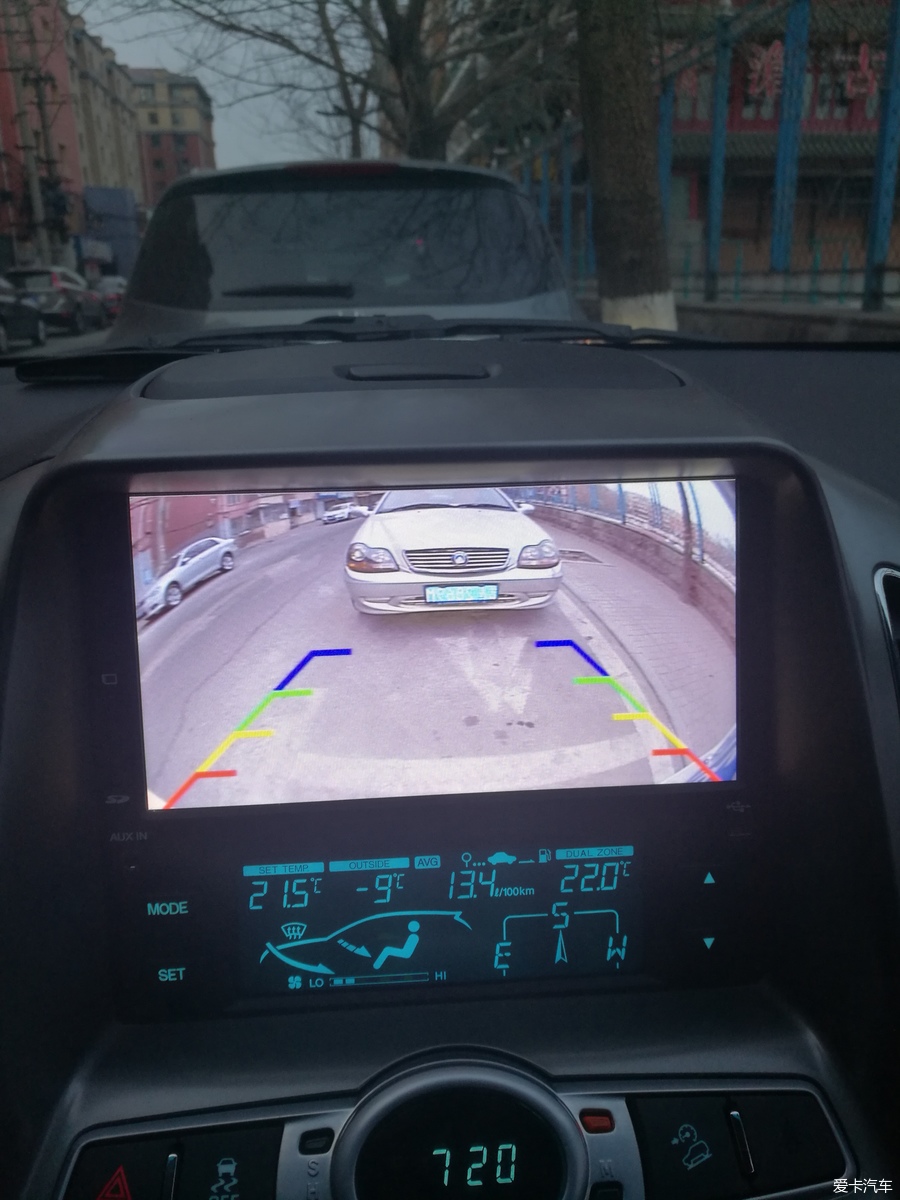

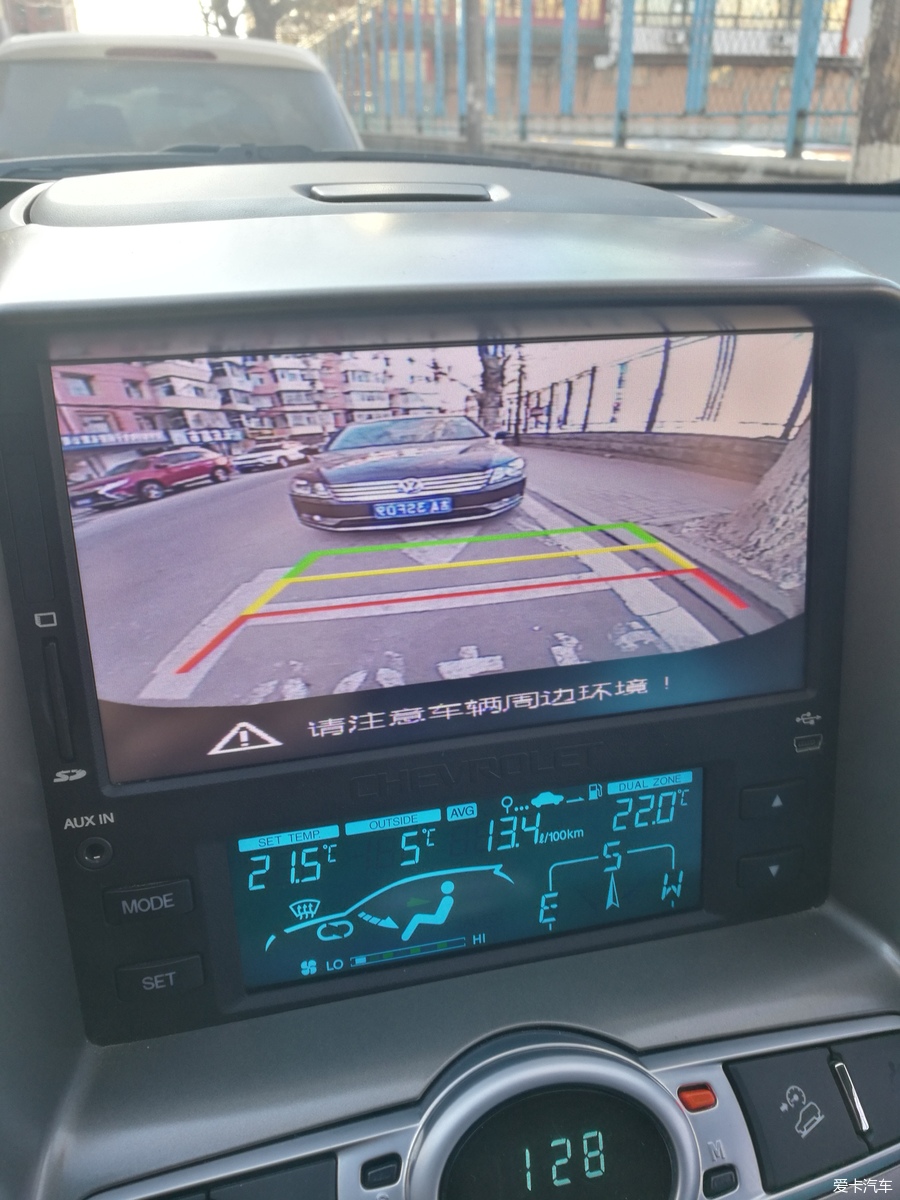

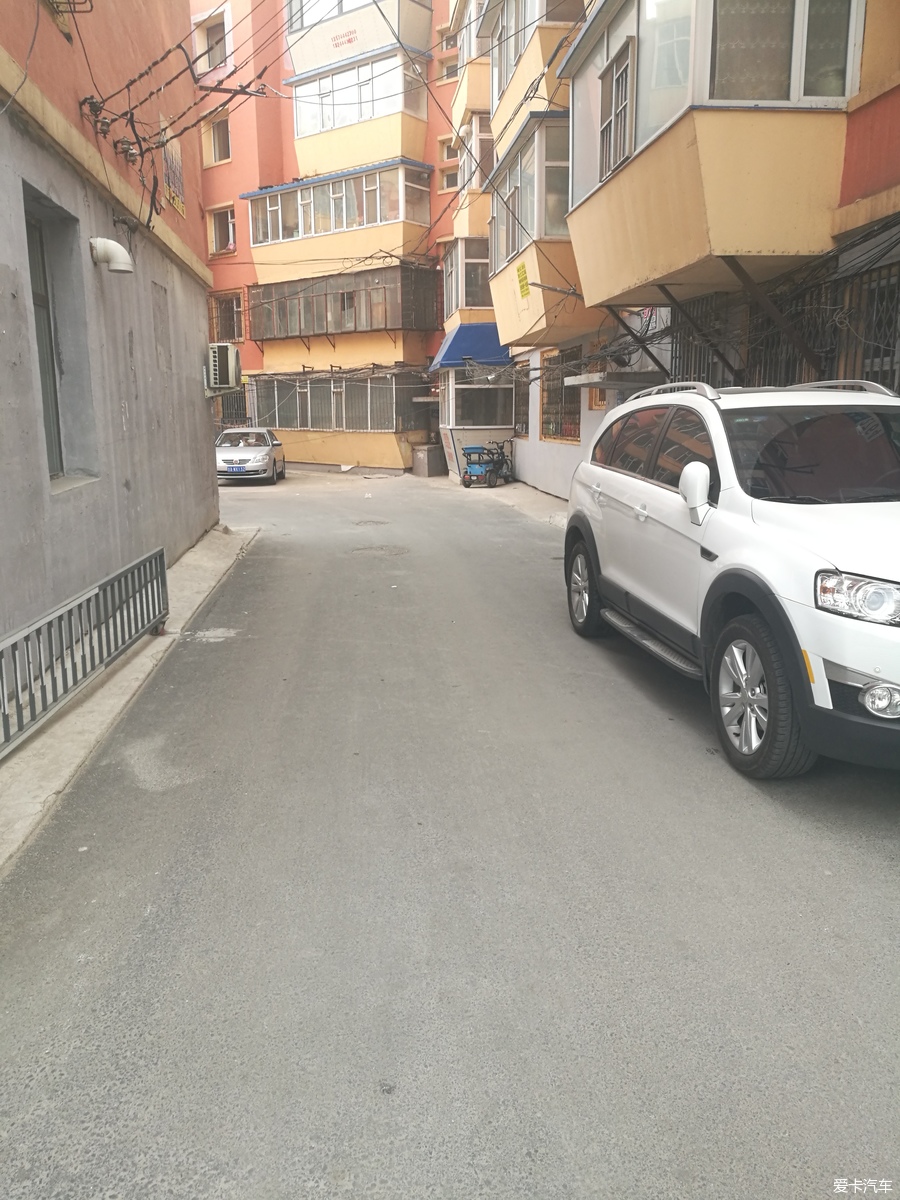

原车图像,停在和上面图同样的路边,变形不明显


高清摄像+LED补光灯的图像,很亮的。


停在楼口的位置,右面可以轻松通过一台车。


图像上面,右面的路基本看不出宽度了。


***再次劝同学们,原车摄像头不坏,别折腾用高清摄像头了。




作业完毕!

[ 本帖最后由 刷子= 于 2018-1-12 22:03 编辑 ]
