朋友很早就想把小四的原装点阵小红屏换成多功能显示屏，
无奈没有下定决心加之没有太多时间就搁置了，
但是这孩子近期这个想法愈发浓烈于是找到我说能不能办？
既然朋友要求，不能办也得办！没时间办找时间也得办！
于是开始了淘货--收货--上车---装机---刷系统---完成~
直到一切都搞定后才终于在今天找个时间，发个攻略贴~
希望能够帮助到有需要的卡友，同时本人愿意随时接受卡友私信的骚扰~


收到快递的那一刻也就寓意着这项工程的开始~
拆开包裹后的所有物品，一一摆放在仪表台~
屏幕、主机、线束、工具……

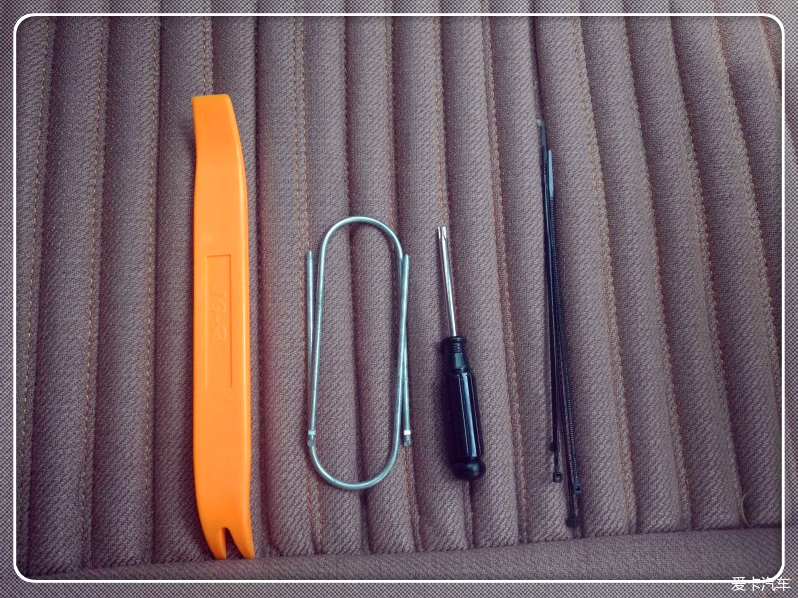

拆车所必须的工具，
拆车板、卡子、20花的螺丝刀【法系车通用，其他车型没拆过所以不敢妄下结论】
扎带【用于固定多出来的线束】

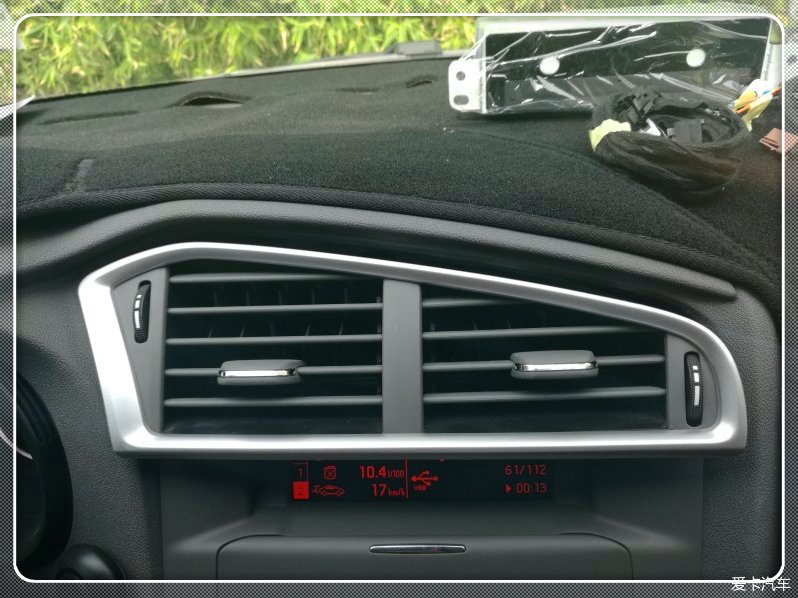

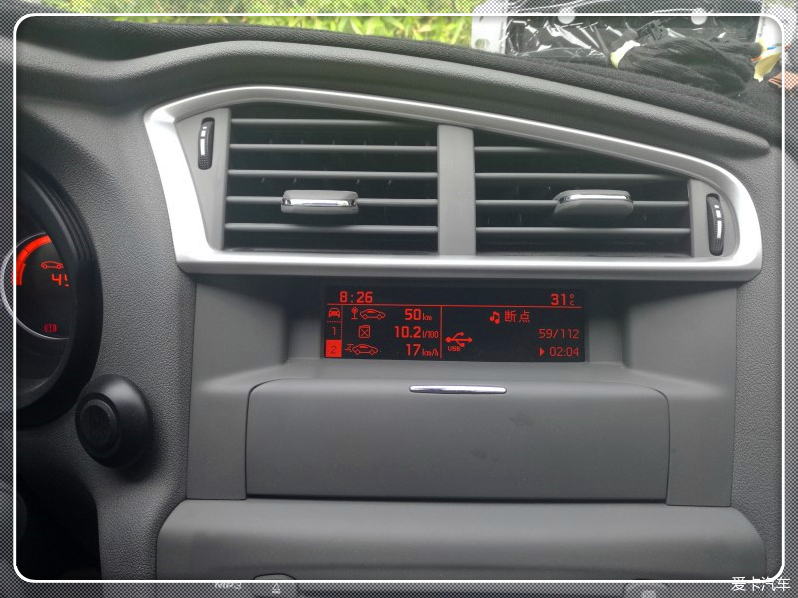

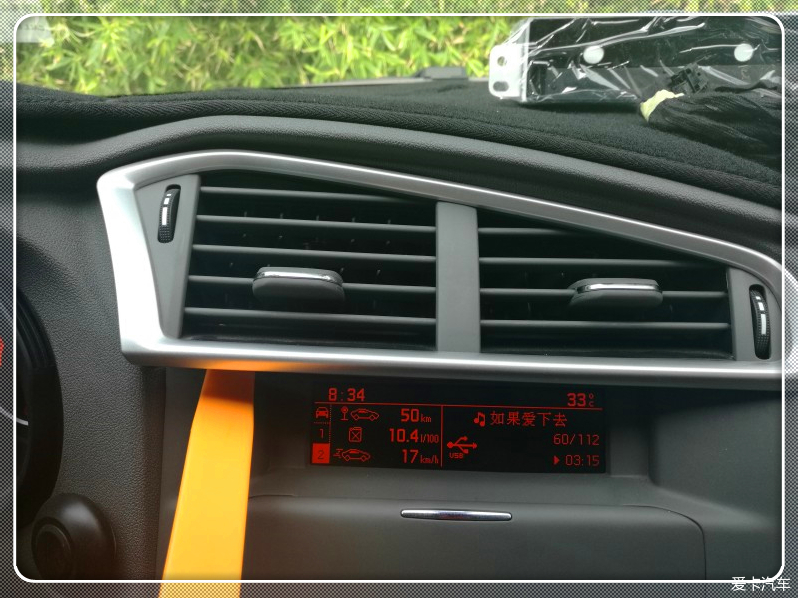

更换前的样子，是在有些小气了~

空调出风口的拆卸一定想着先拆中间再拆两边~

等到卡扣都翘起后，直接向外拉拽~
注意力度，要不然会深深地伤害到你的内心~

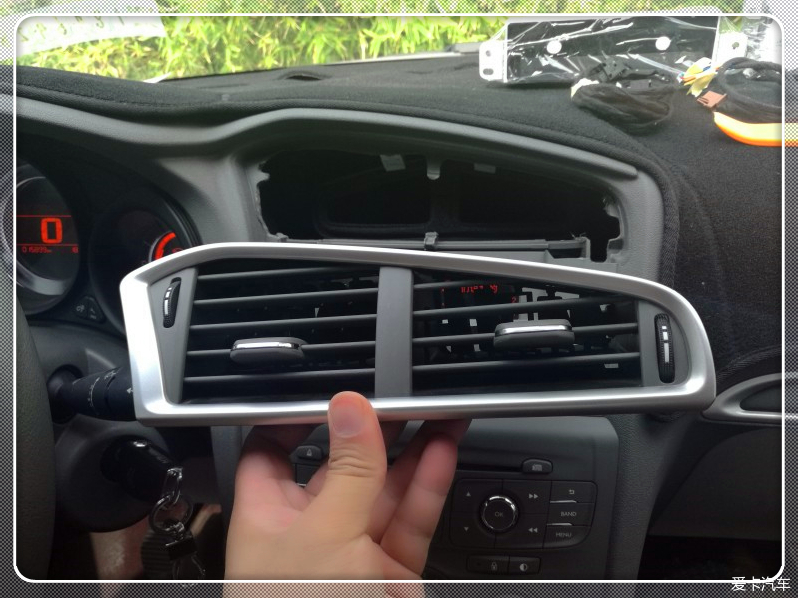

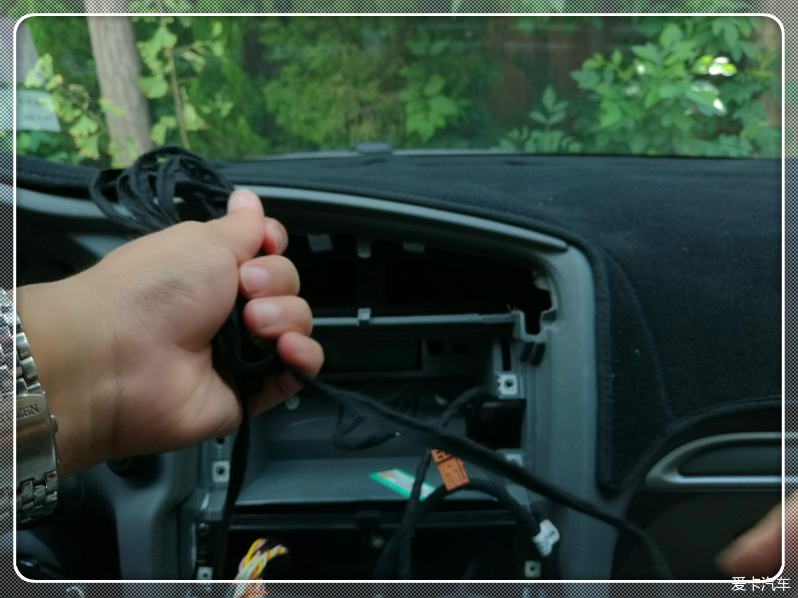

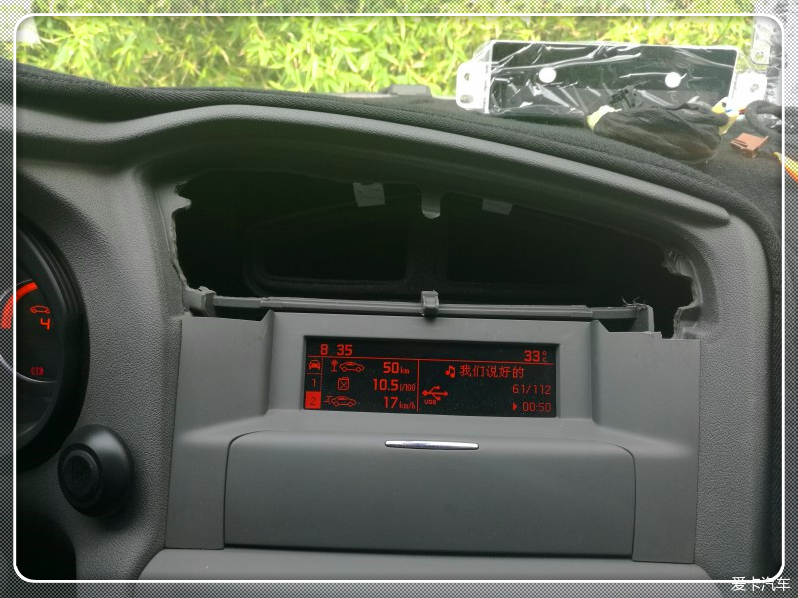

取下空调出风口后的样子~
建议大家在暴晒后拆卸，
因为这样会省下很多力气~

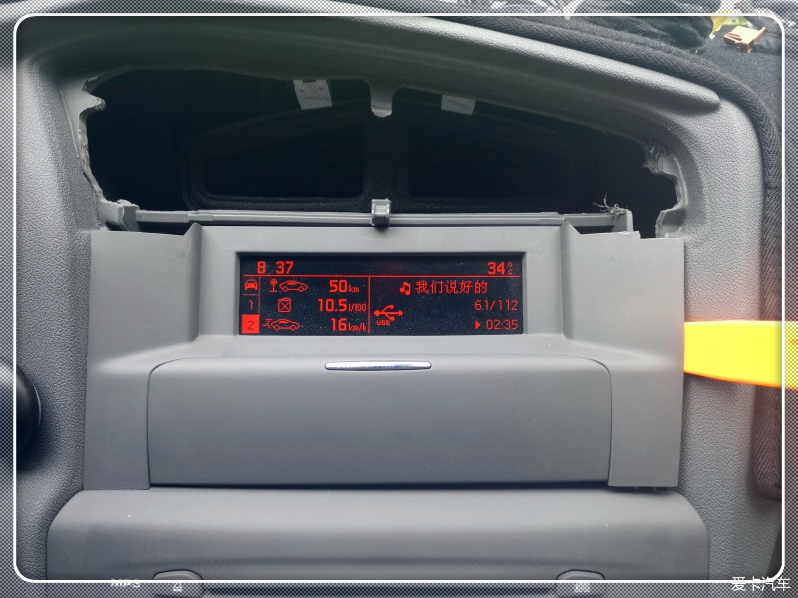

接下来就是这个小屏了~


按照图中步骤一点一点的慢慢来~
切勿着急，其实没有那么复杂~
与拆卸出风口不同的是两边要上下分开进行~

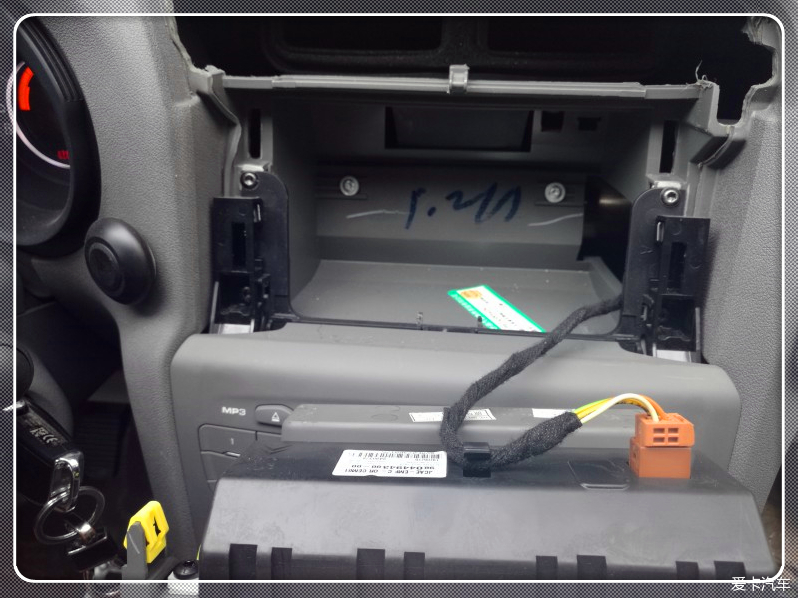

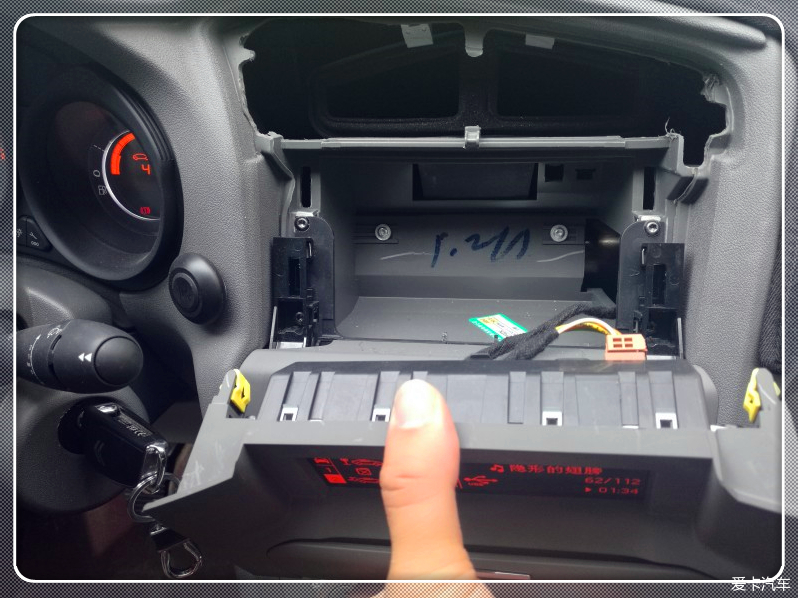

拆下小红瓶，
线束接口拔下后先暂时放一边，
光荣的使命即将结束~

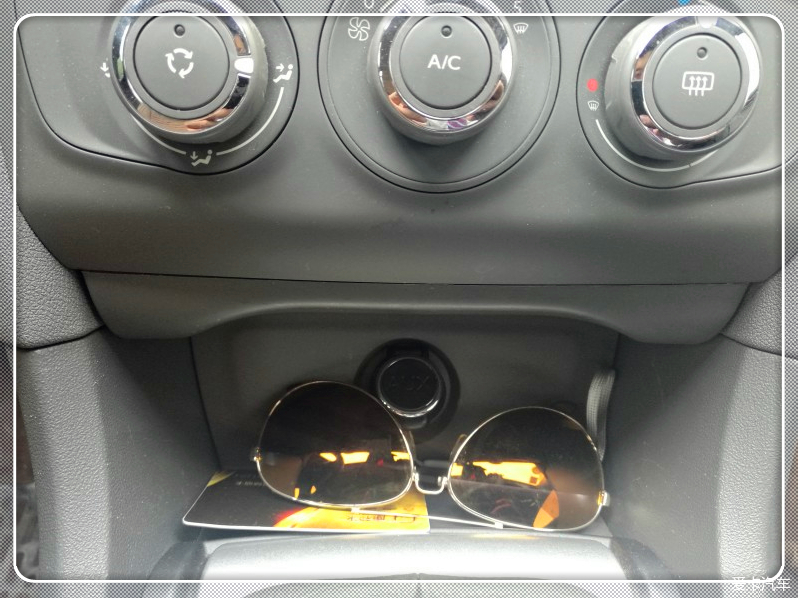

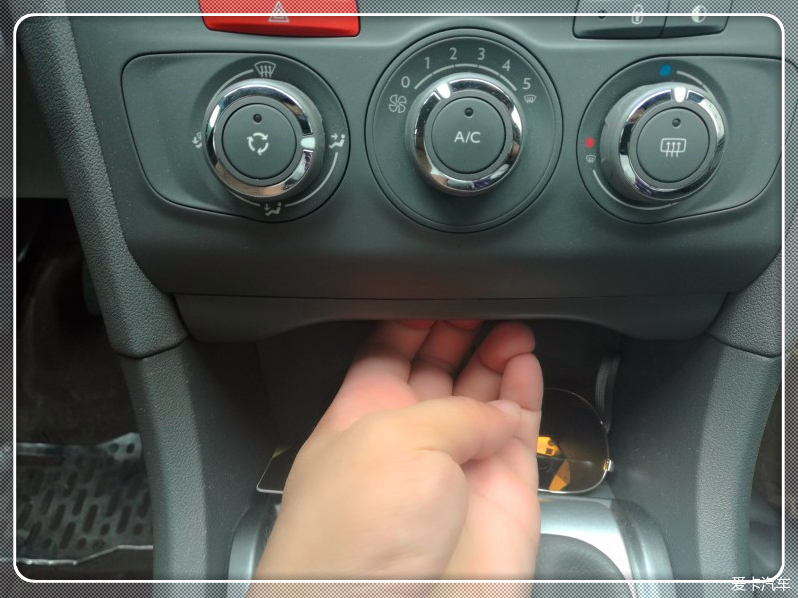

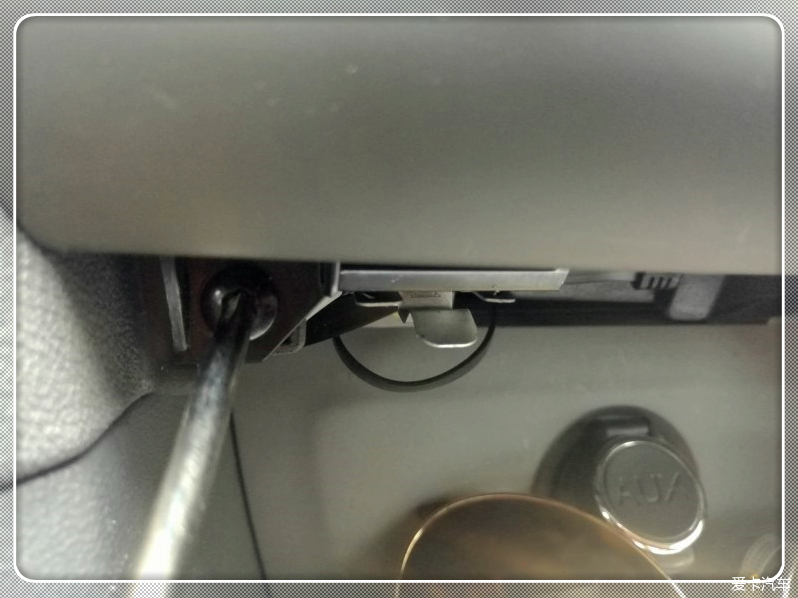

打开下面的盖板后然后露出两颗螺丝~
盖板其实非常好取，勾住中间然后向外拉即可！

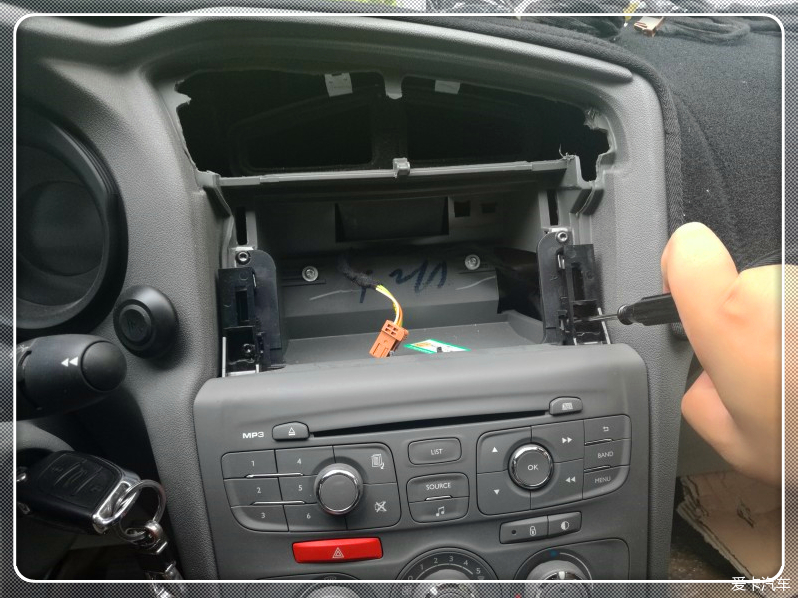

左右两个螺丝依次卸下~

仍旧是左右两个螺丝~

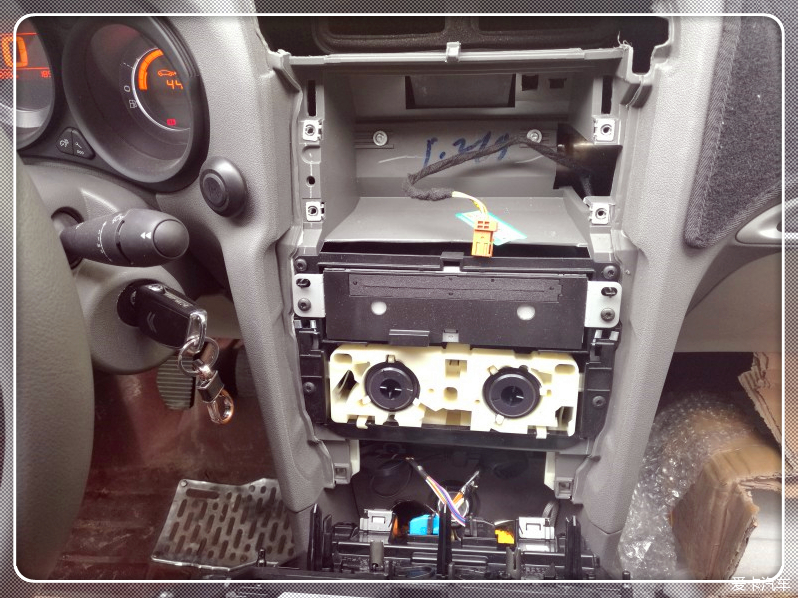

拆下这四个螺丝后中控面板就能弄下来了~

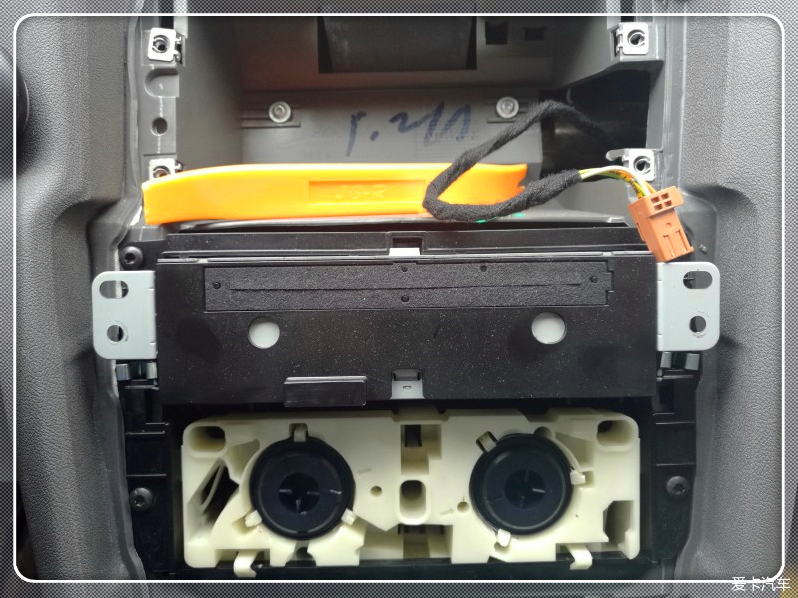

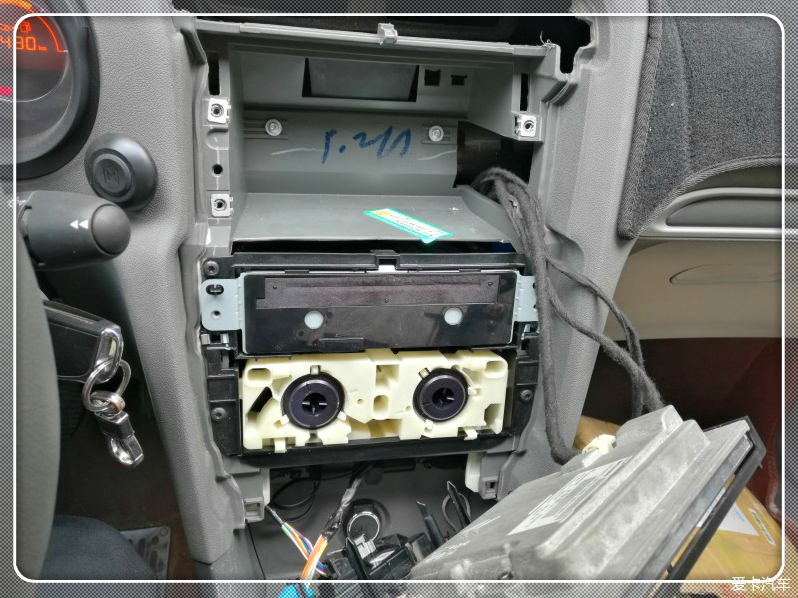

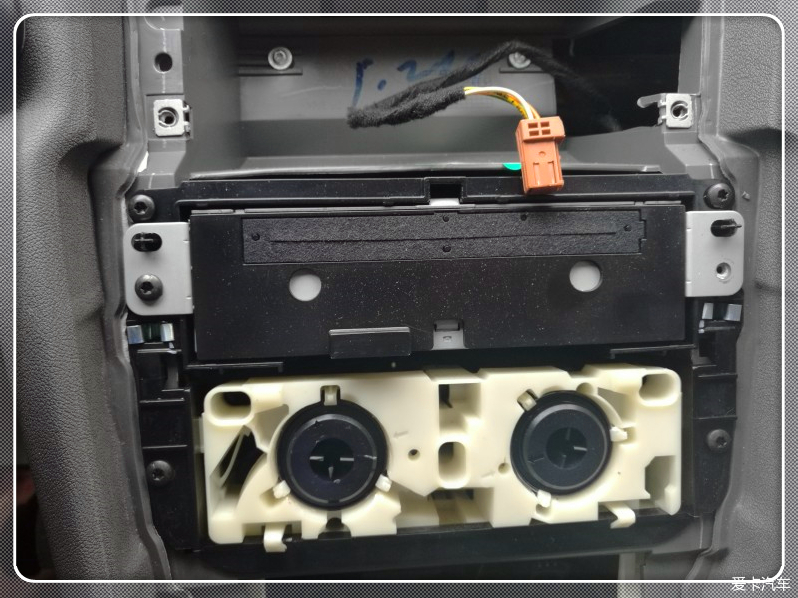

白色空调调速模块的上方就是小4的主机~

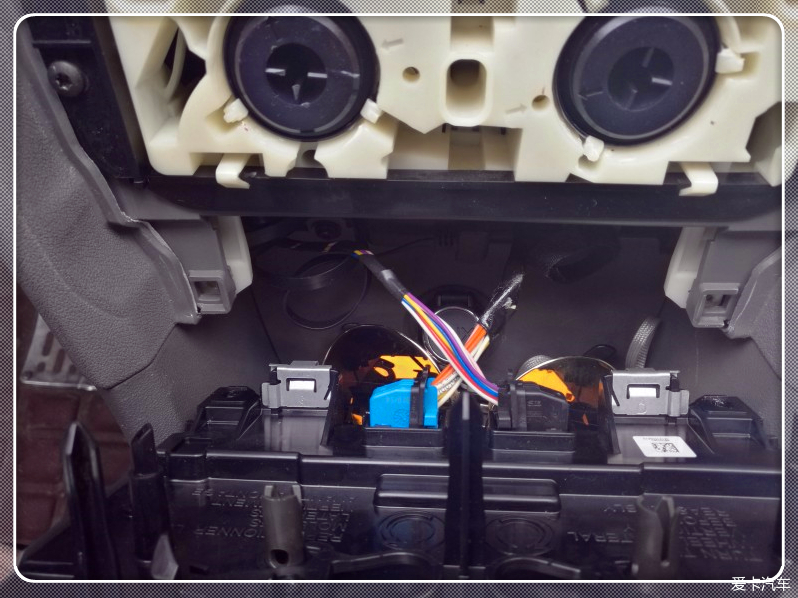

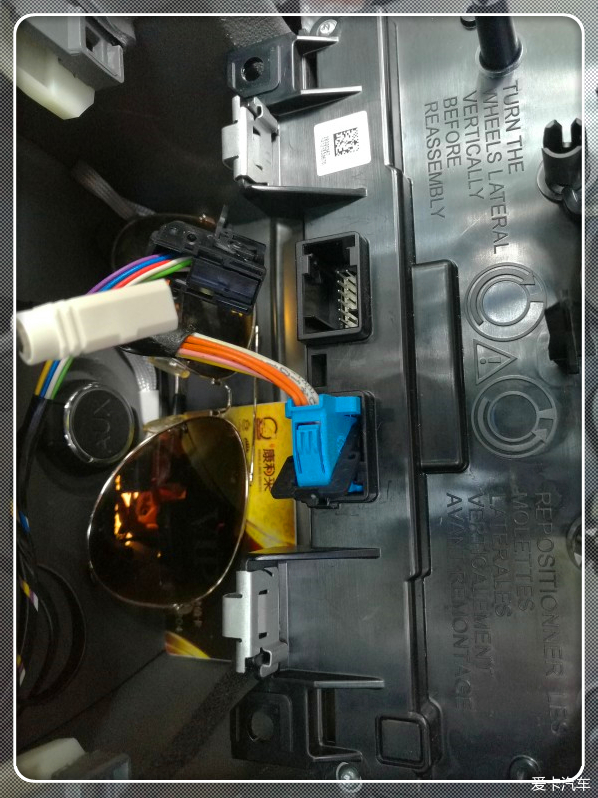

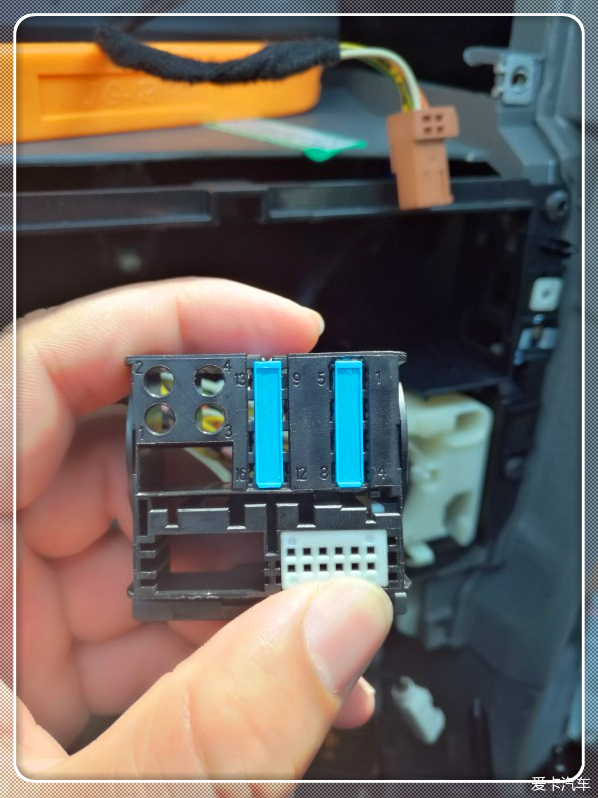

但这里我们还是说一下下方带有线束的蓝色和黑色接头~
原本参照的帖子没有很详细的说明这两个接头的作用~
通过实践还是建议大家先把这俩拆了，然后才能够有足够的空间去折腾接下来的东东~
毕竟空间太小，而且线束长度也有限~

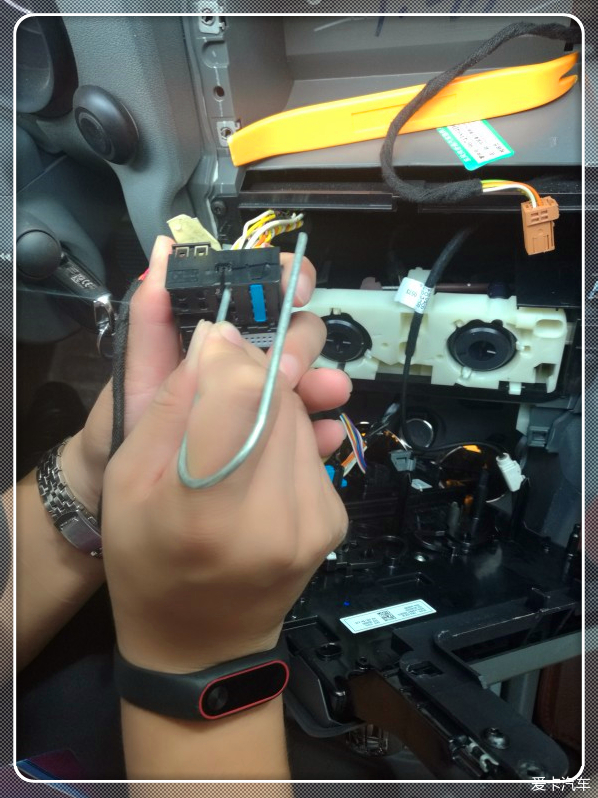

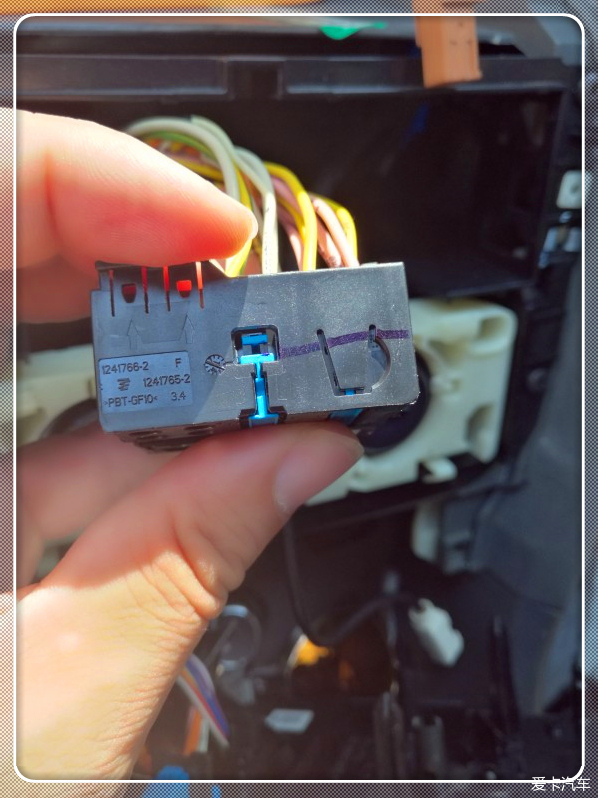

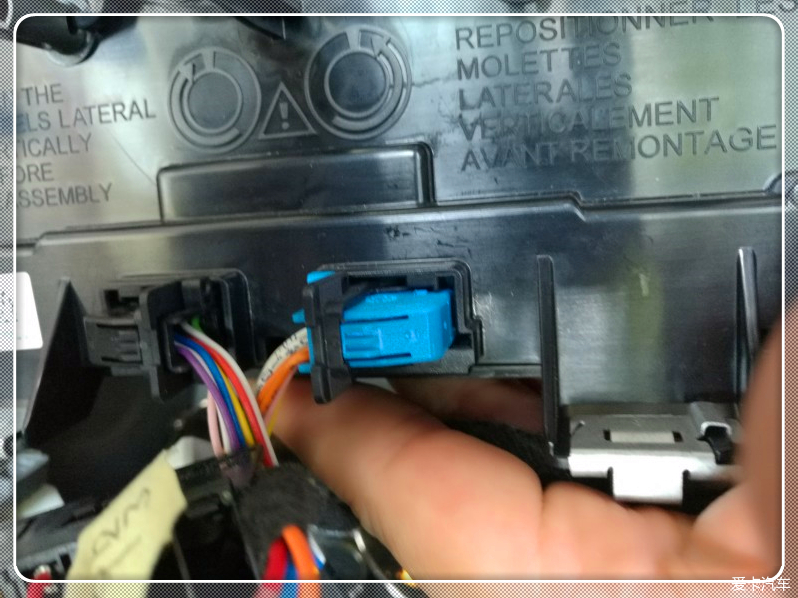

拆卸的方法如上图，用拇指轻轻按下~
然后向一侧轻推黑色卡扣即可！

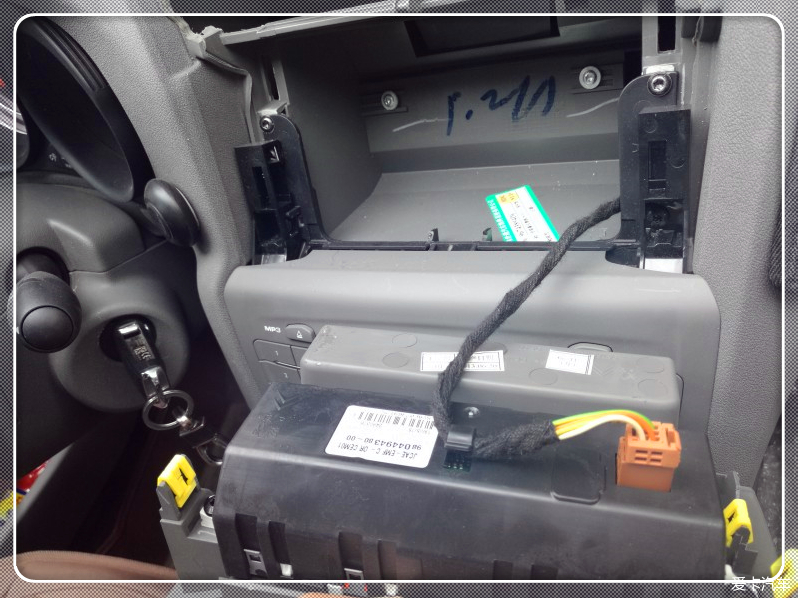

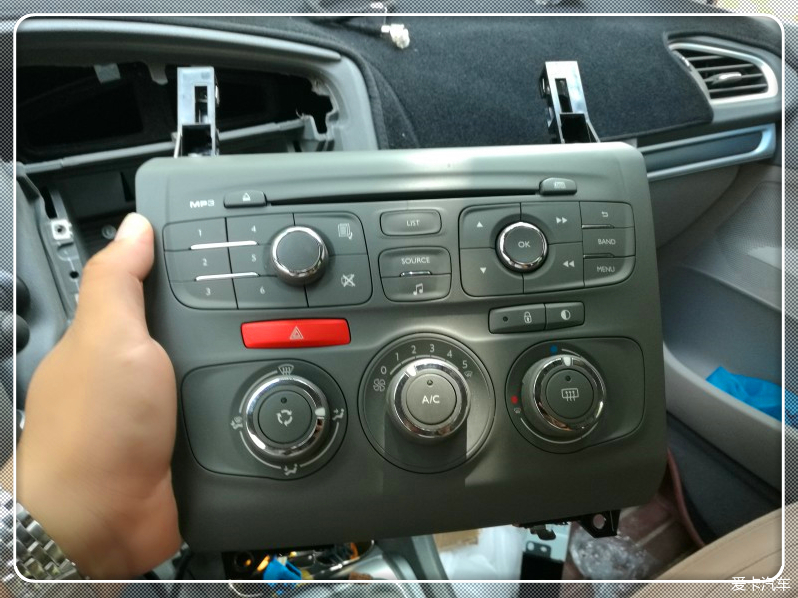

轻松拿下面板，先放一边，稍后装屏用


小4的主机也是由两个螺丝固定，
依次拆下取出~

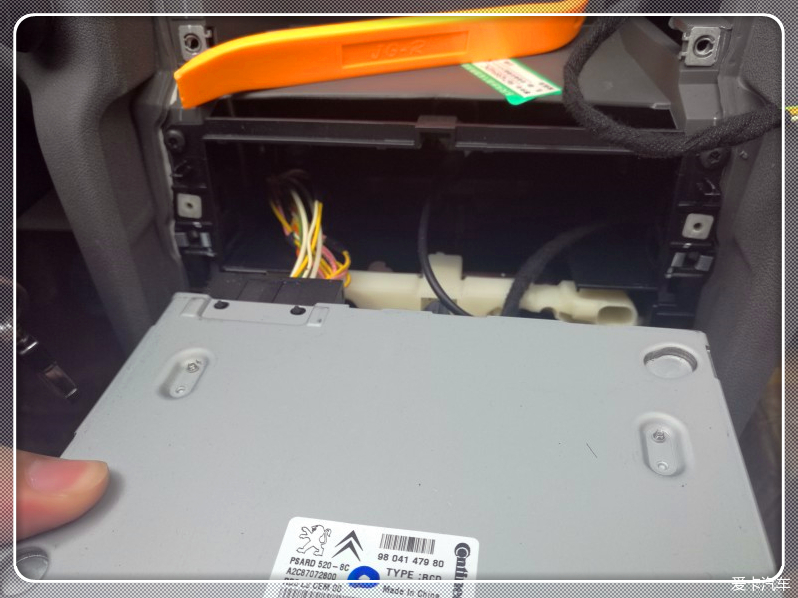

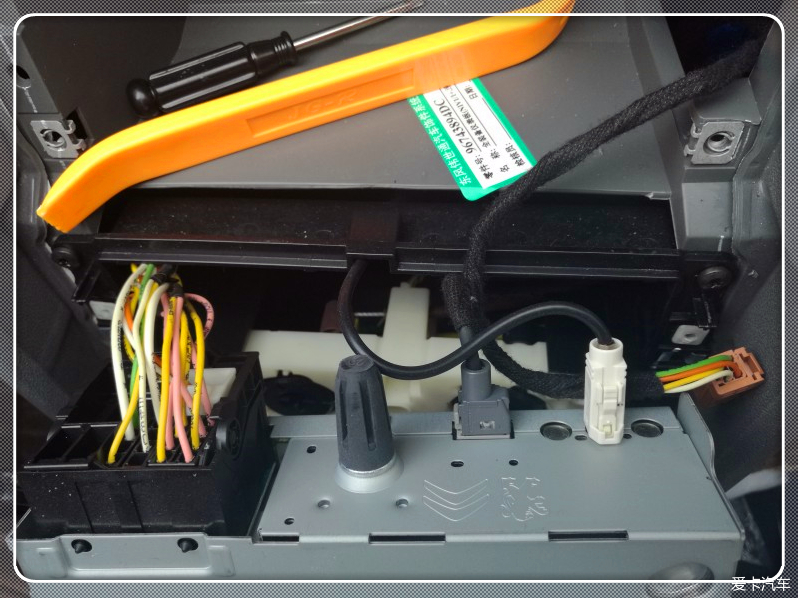

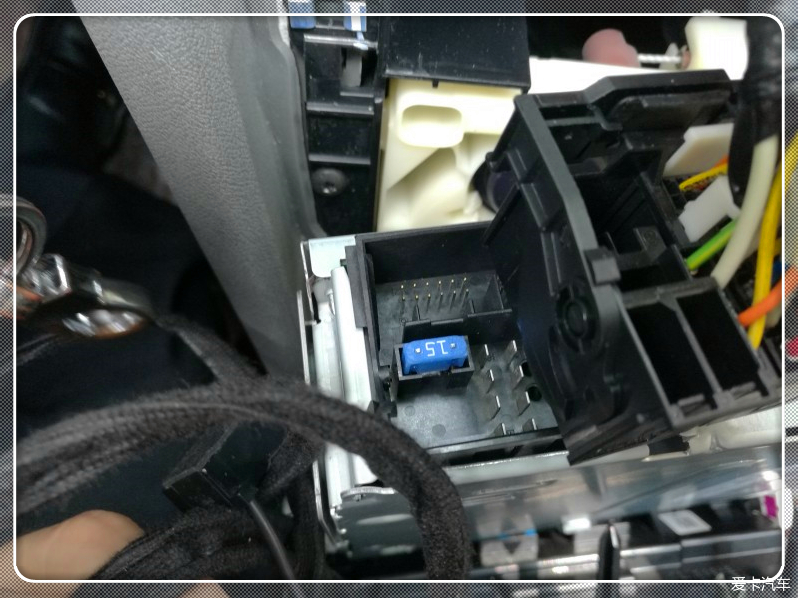

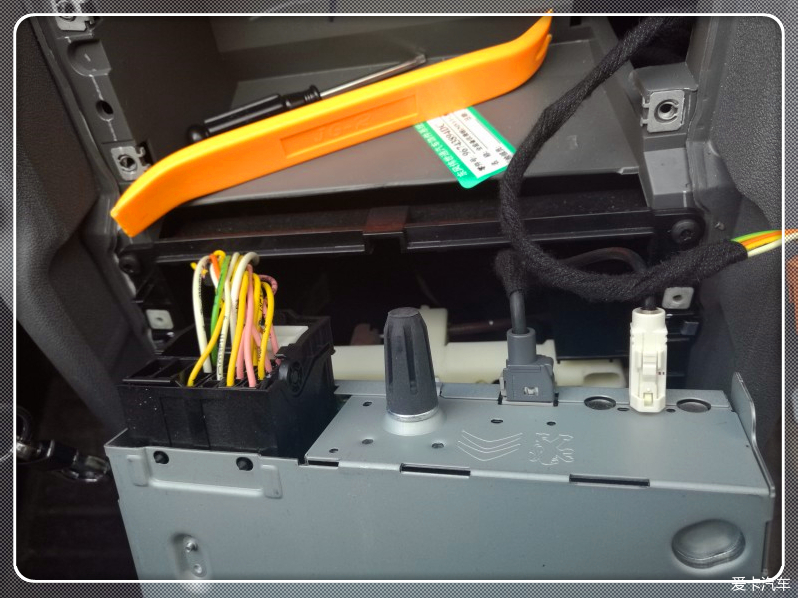

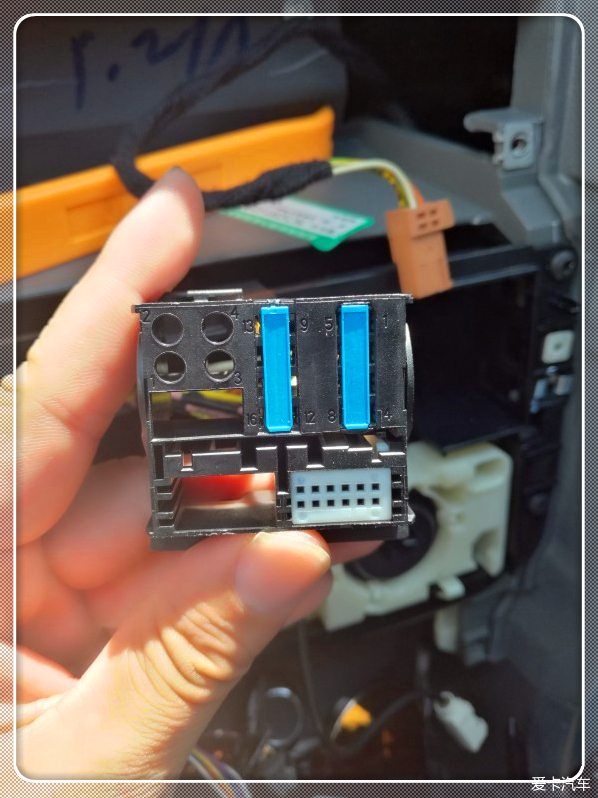

拉出主机后能够看到原厂附带的主机接口并不算多~

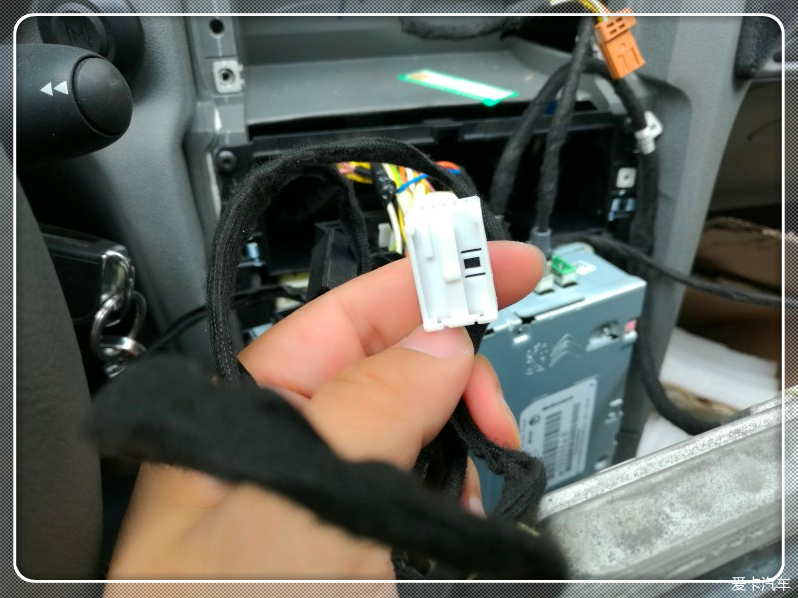

最左侧为电源线，然后右侧电源，白色收音机接口~

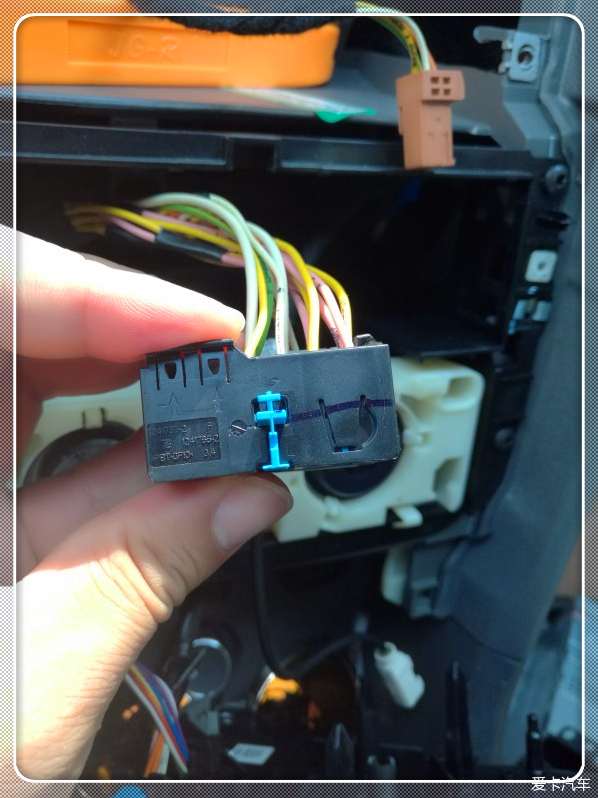

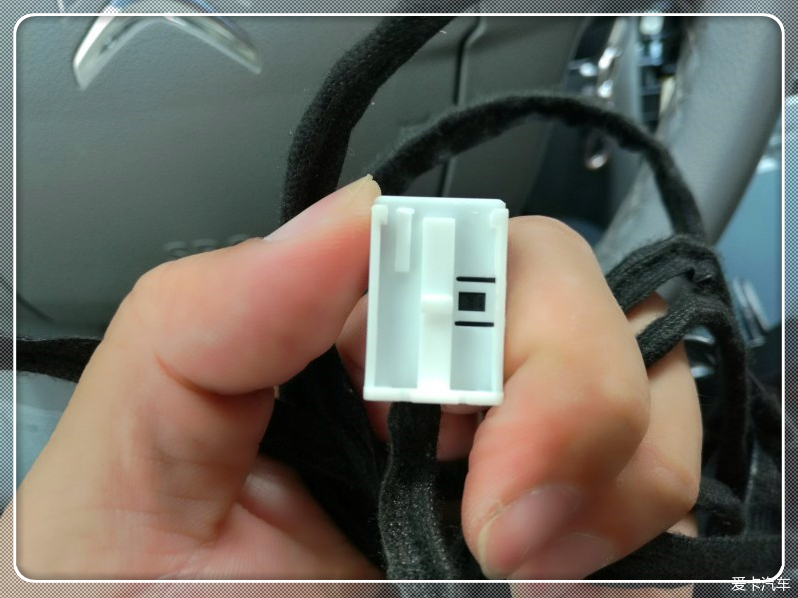

电源接口的拆卸有点特别，轻轻地按下然后向外拉就能拽出来了~

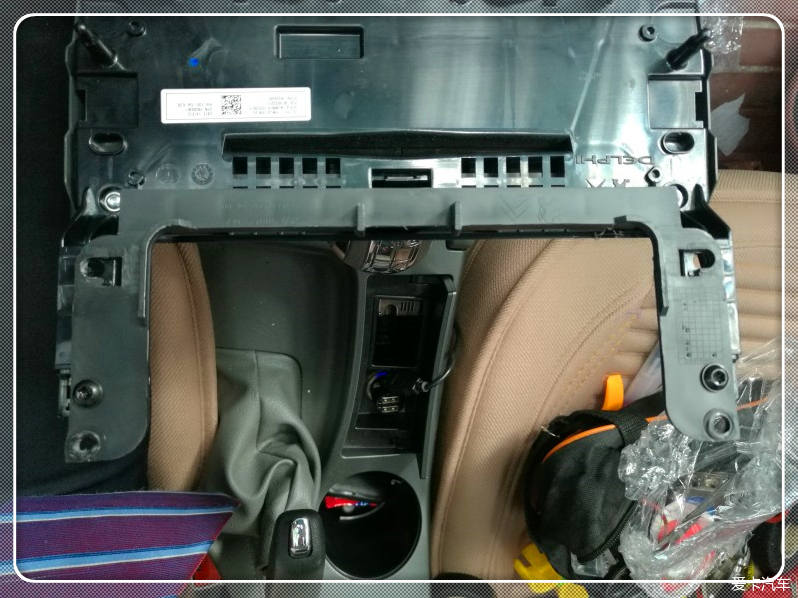

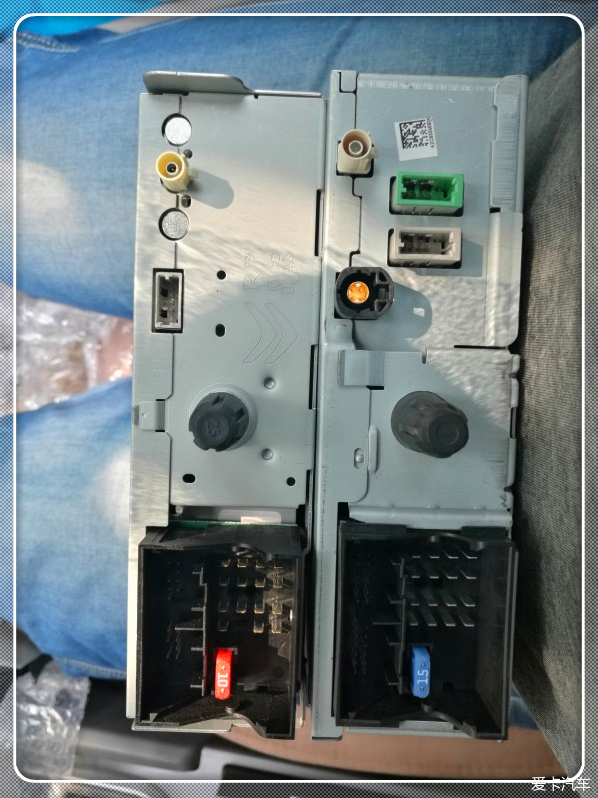

主机的对比，仔细看差别还是很大的~

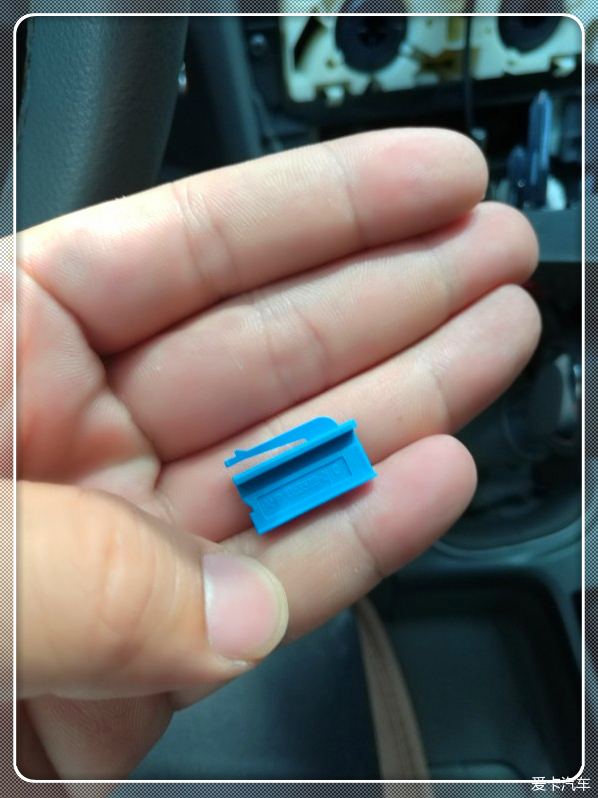

取出这个蓝色的固定模块~

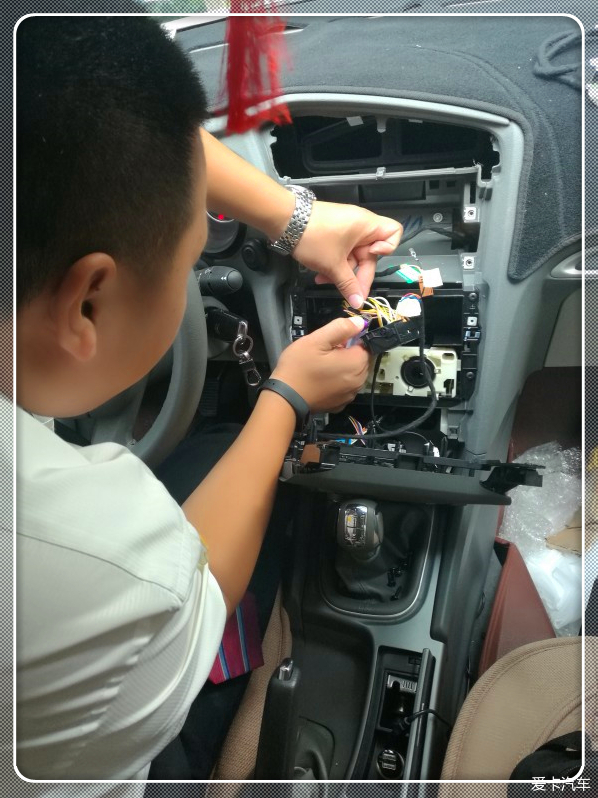

然后准备接线，
大家在改装的时候要记住一点，所有的卡扣都是有规律的~
生拉硬拽除了损坏没有第二种可能~
因此大家还是细下心来，不要蛮干~

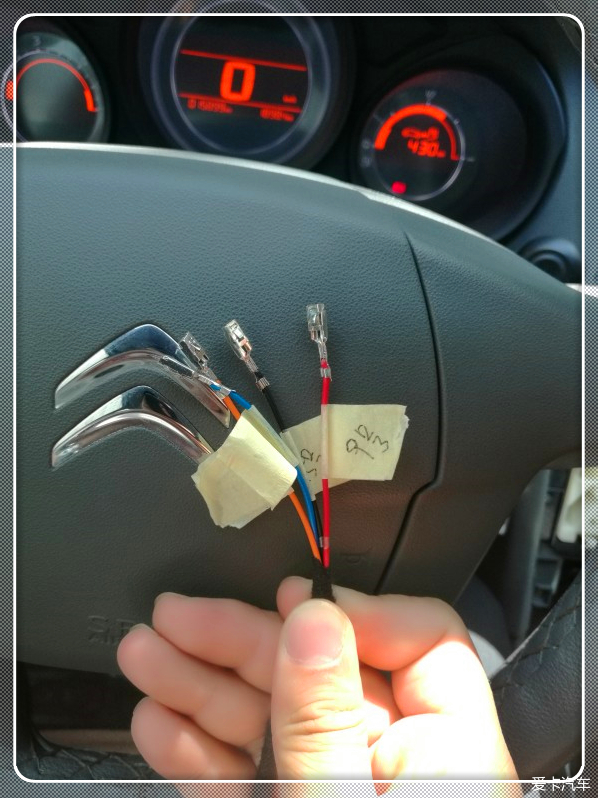

卖家早就编好的线路~
在这里必须要给店家点个赞~

纵观全网，应该找不到比这个接线图更为详细的图示了~
因此冒昧的借用一下~
根据此图接线妥妥的~

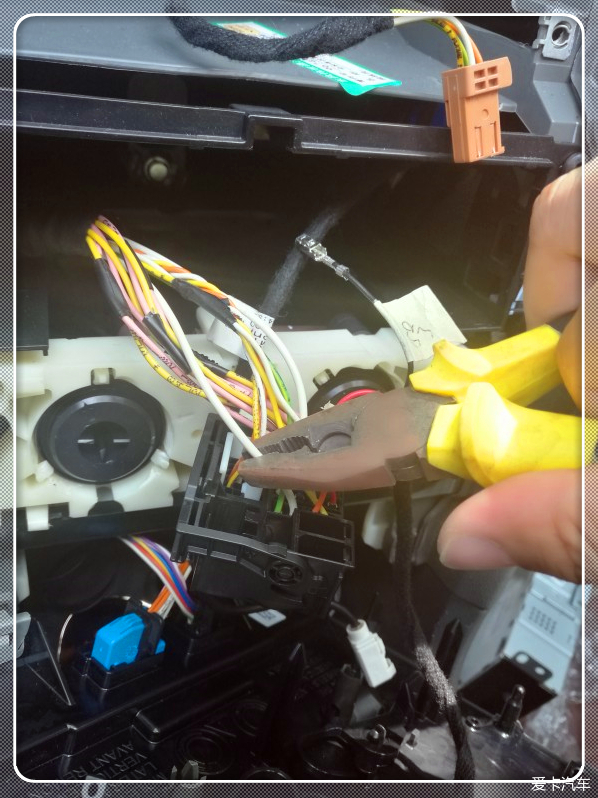

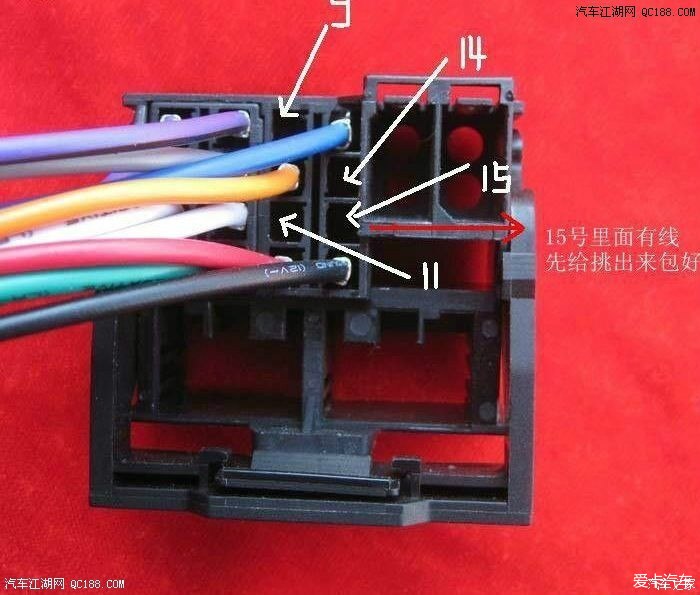

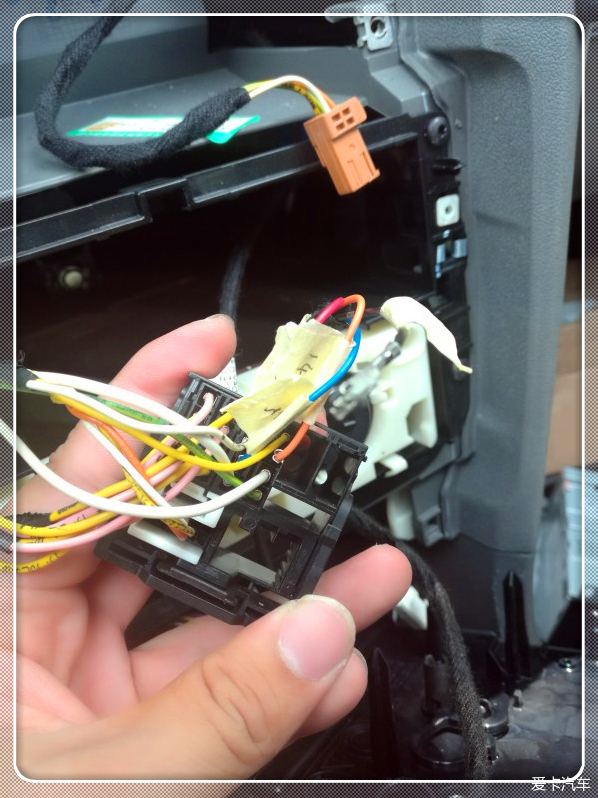

需要住的是15号线原本里面有线，
图示说挑出来包好，但是通过实践证明挑不出来~
大家可以买线卡从中间接线，也可以破线后再做绝缘处理~
因为我没有线卡所以选择的第二种~

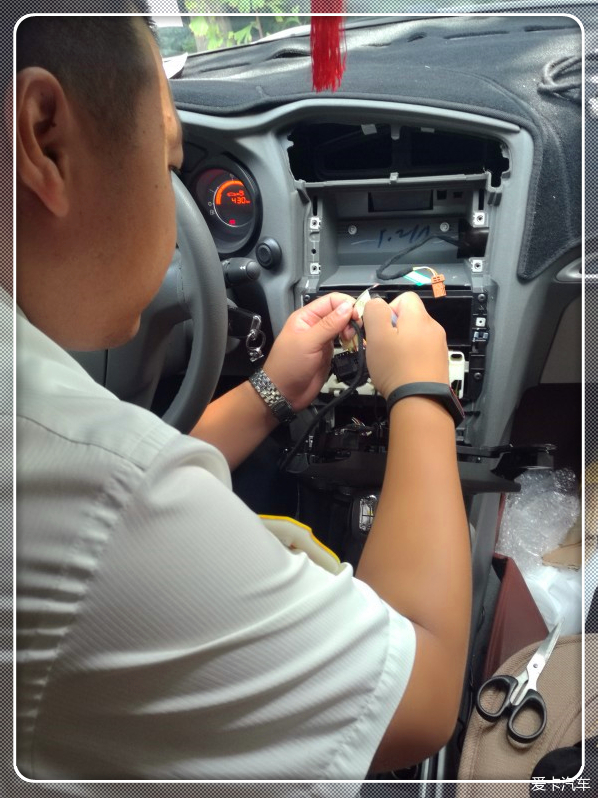

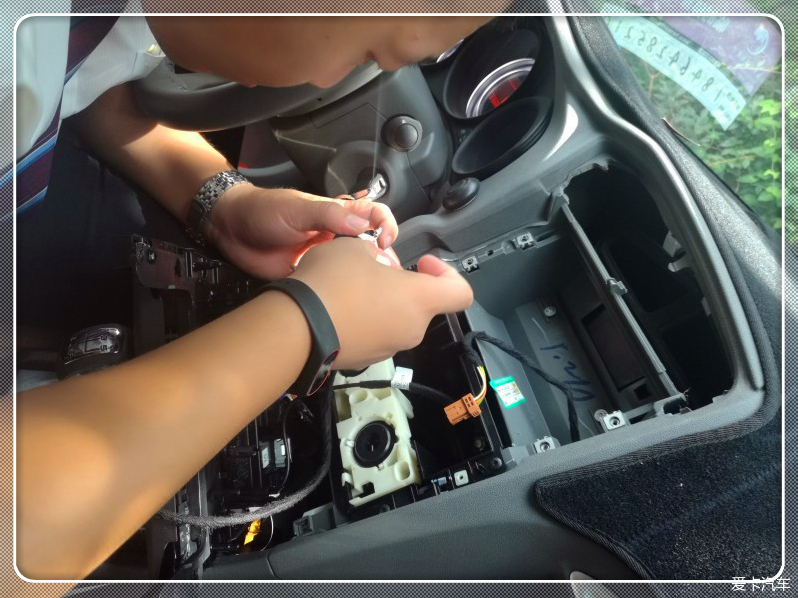

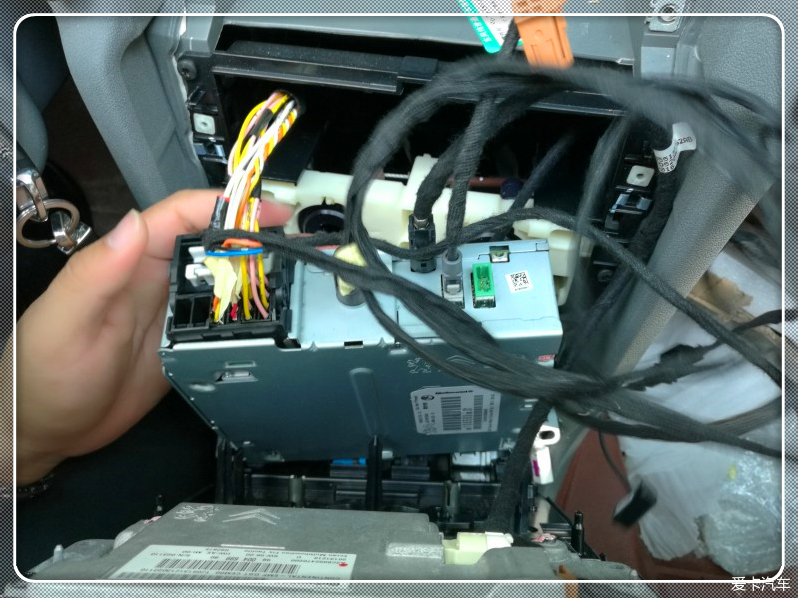

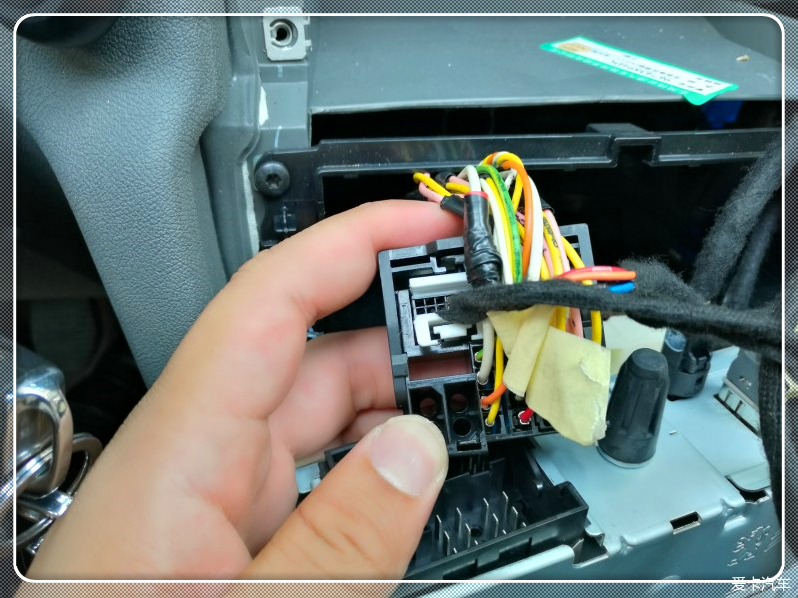

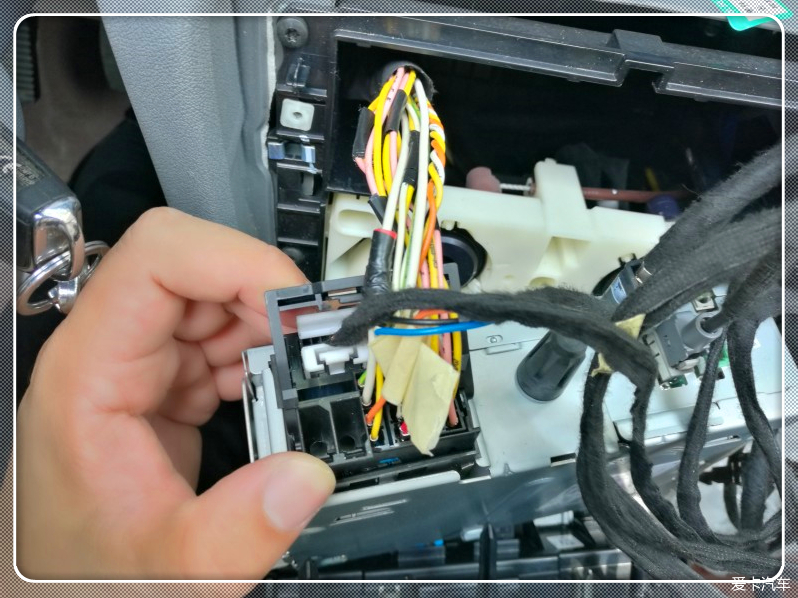

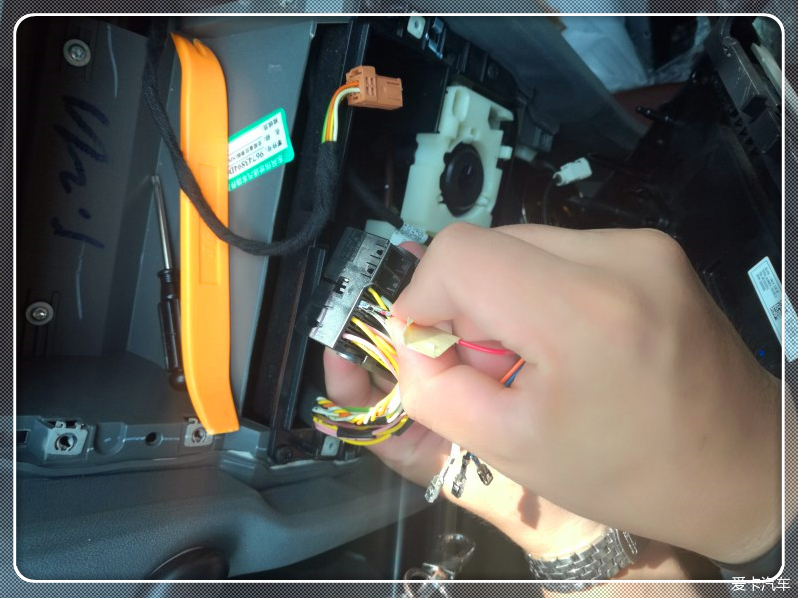

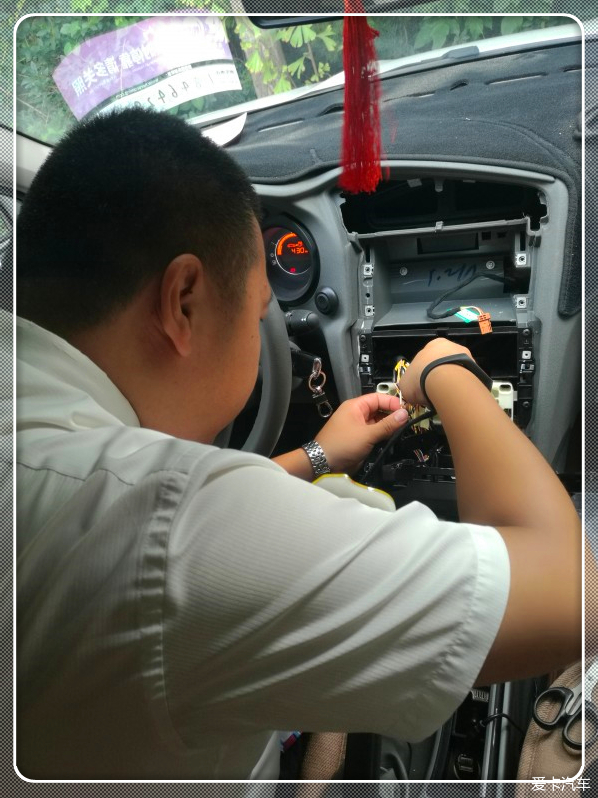

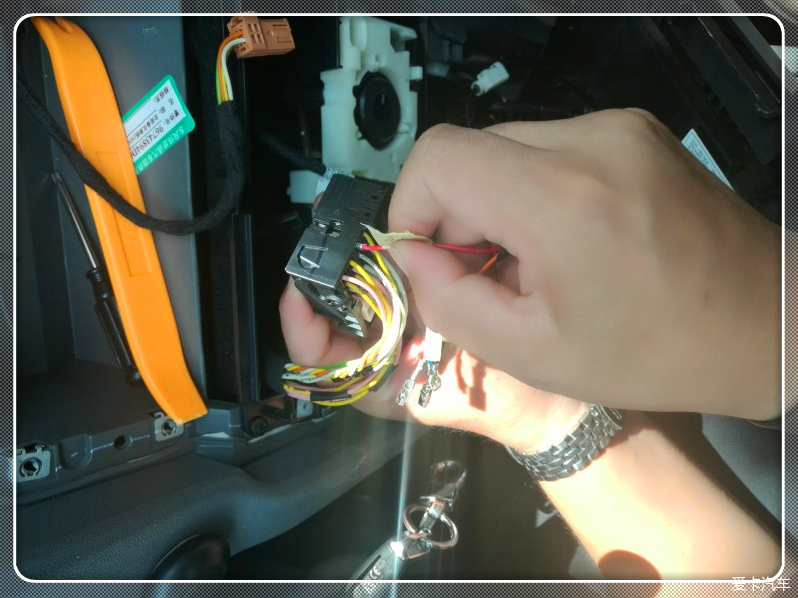

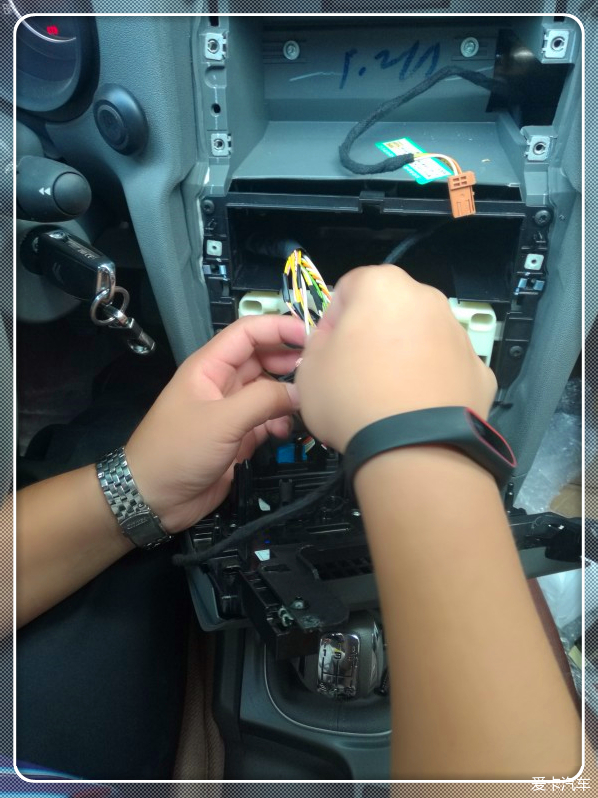

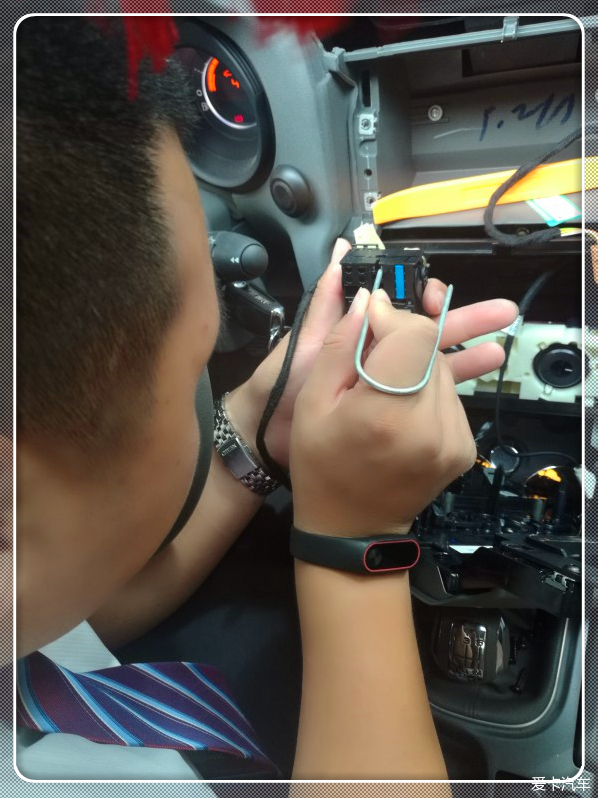

根据图示依次将线路接入，一定要仔细仔细再仔细~
接错了还得再来一遍~


接好后记得用绝缘胶布进行一下处理~
关于胶布大家如果不放心可以再包裹一层线束专用胶布~
某宝就有卖~

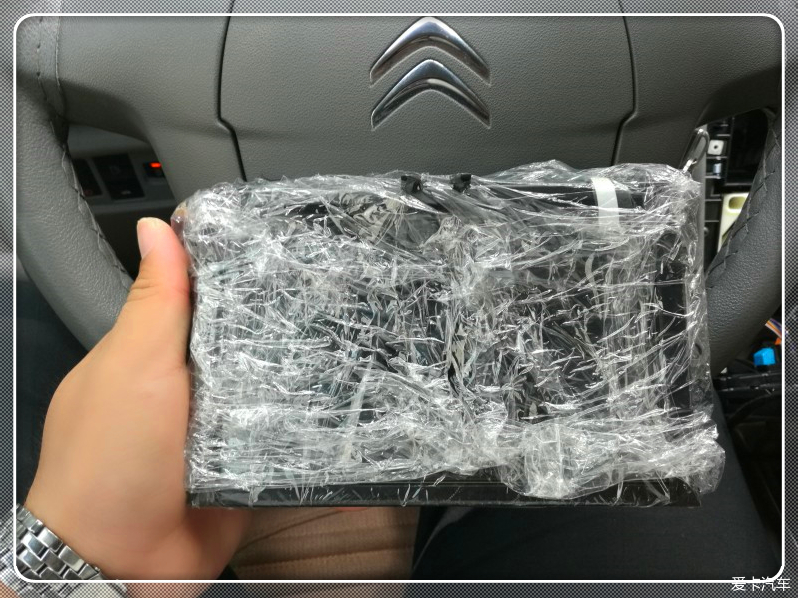

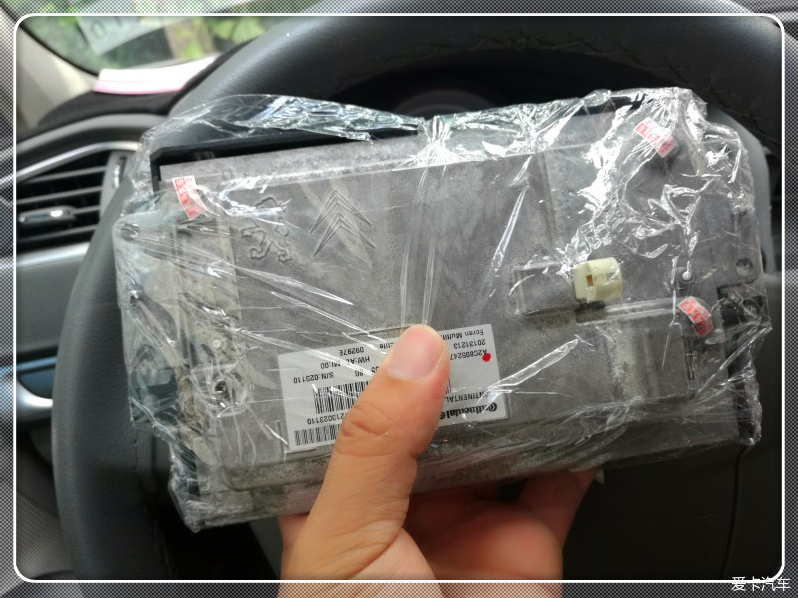

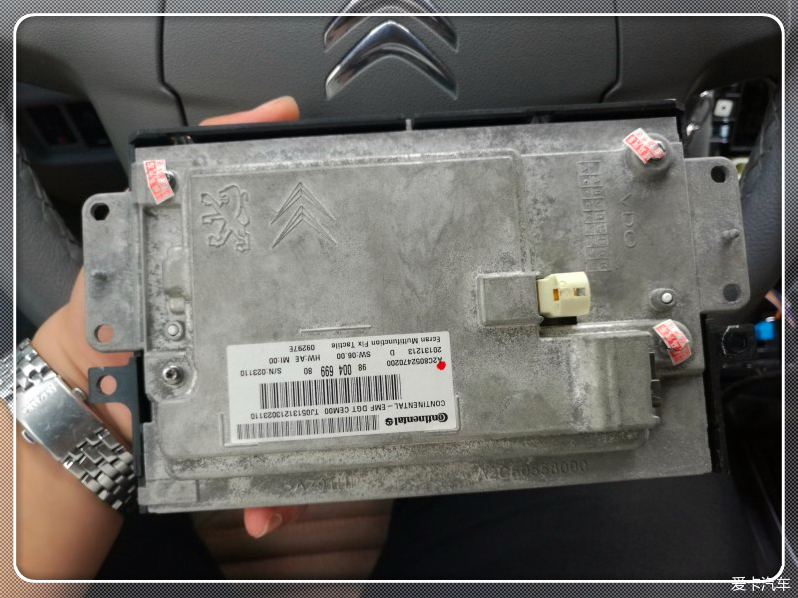

屏幕总成~和原厂的一样大陆马牌~


拆下中控的面板最大的方便就是屏幕的固定~

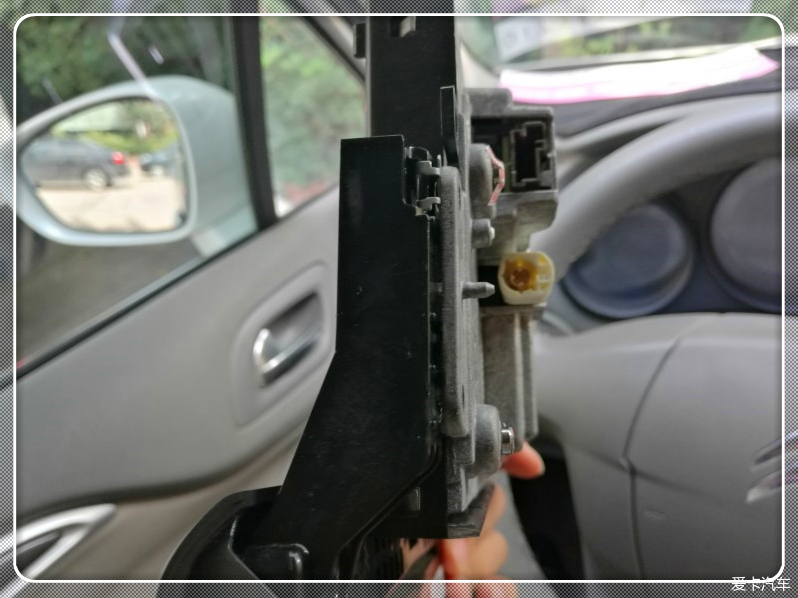

后面有两颗螺丝用于紧固，记得不要太用力拧~





对照接口依次将各电源卡扣对接~

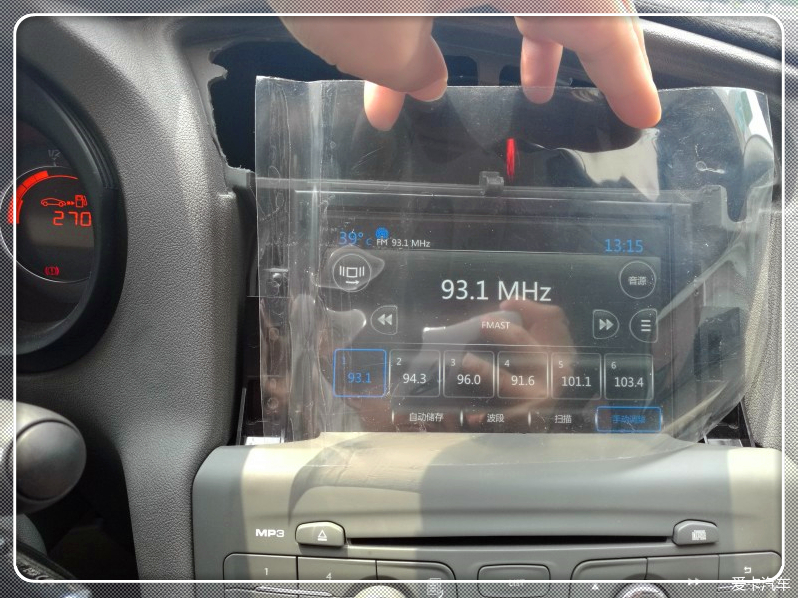

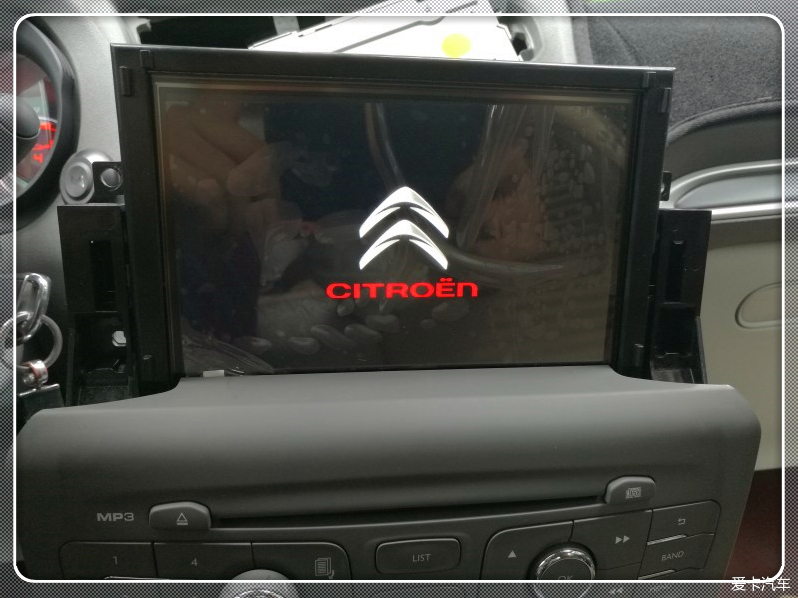

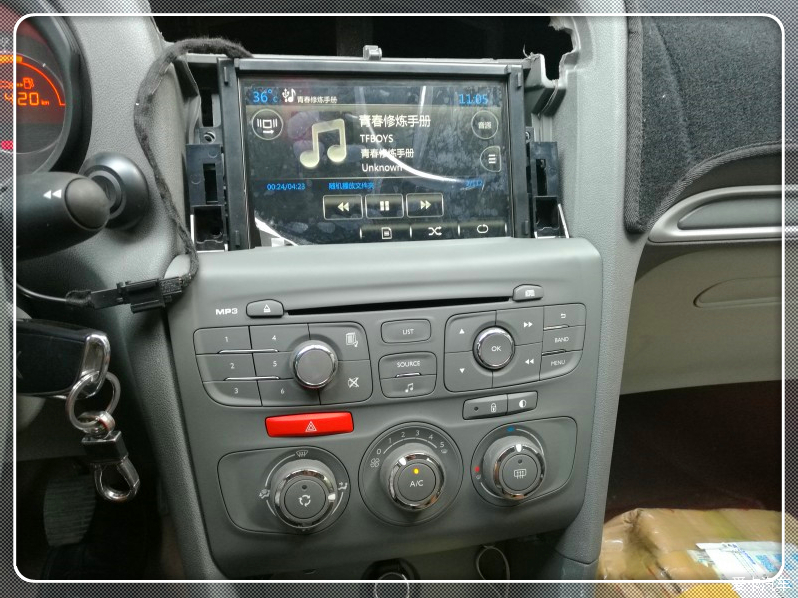

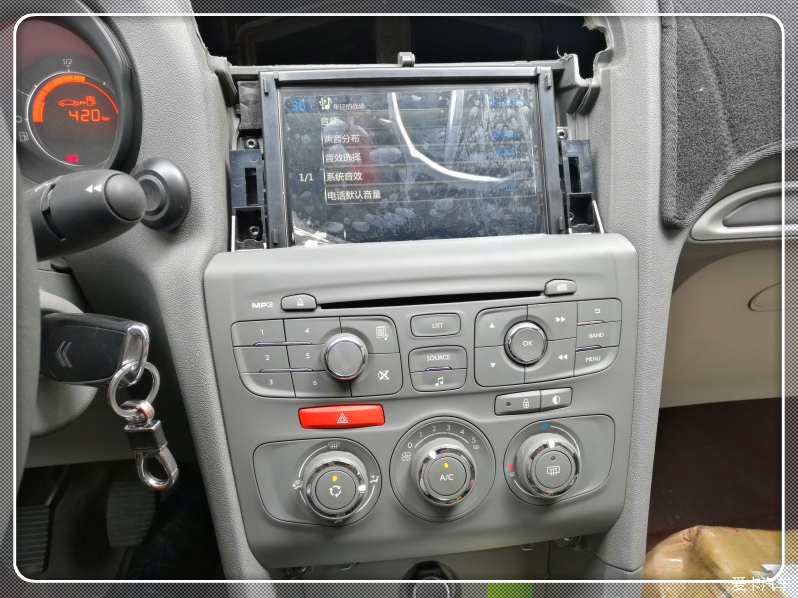

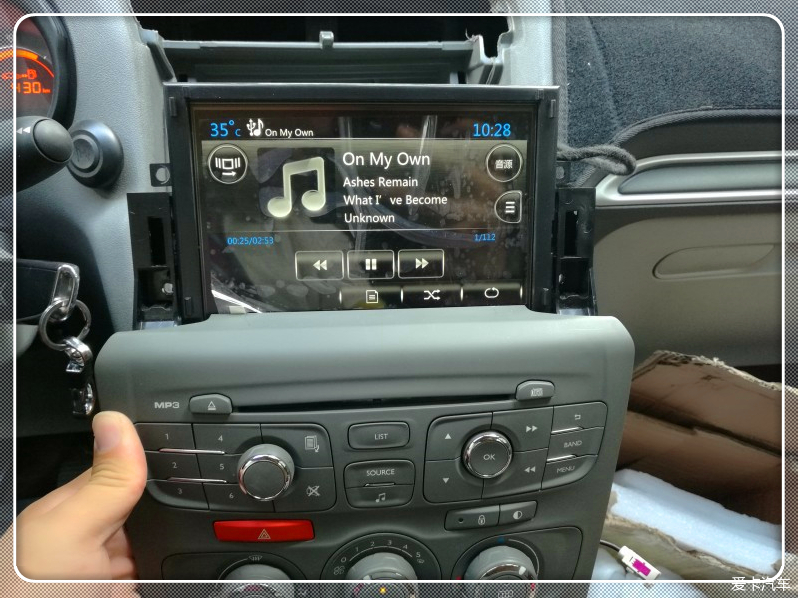

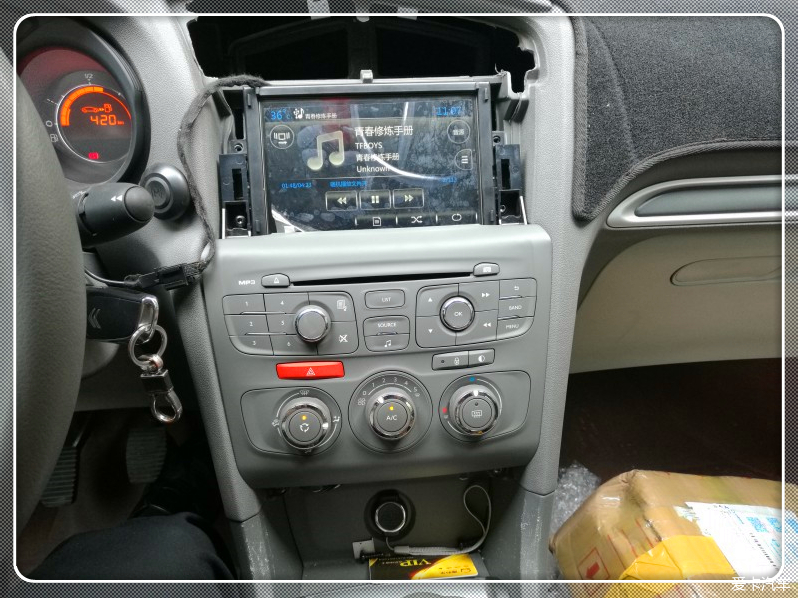

通电亮屏，如果进行到这一步不要以为就一切OK了~
你仔细听会发现有滴滴的报警声~
别紧张，因为没有和原车协议做对接所以报警是正常的~
先别管他，把机器原路装回再来解决这个问题~





话筒线的安装，这个地方走了点弯路~
原本以为直接插入即可，事实是要先把原来小红屏的原车接口拔下，
然后在原车接口处插入蓝牙模块进行替换~
要不然装车后通话对方听不到你的声音~

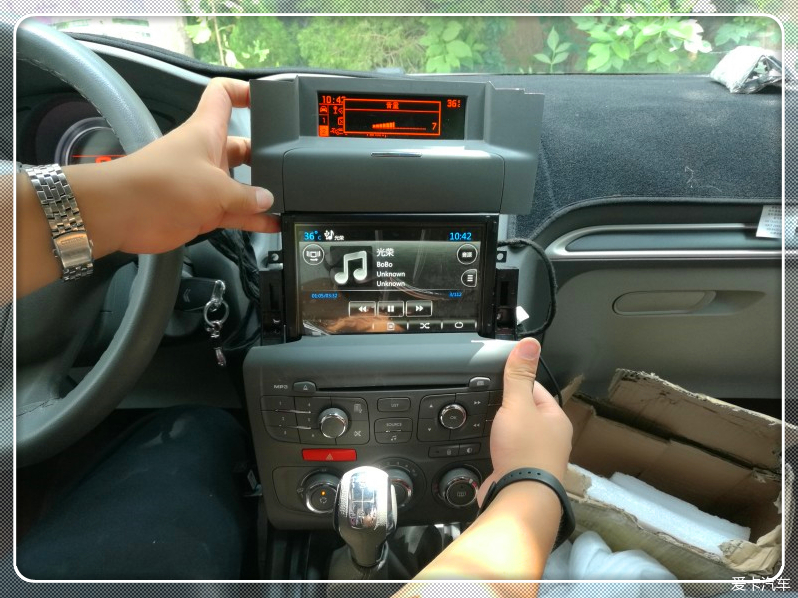

原装小红屏和后装的多功能显示屏做一下对比~




依次装回，怎么拆的就怎么装回去~
这里应该不用详细表述了吧~

拆开盖板包装依次安装~

装上盖板~


本人虽不是完美主义者
但看到起边的保护膜还是非常的不爽~
因此贴膜是非常有必要的~
于是找出犀牛皮开工~
一切就位后就剩下我们刚才说的报警问题了~





经过反复实践发现，

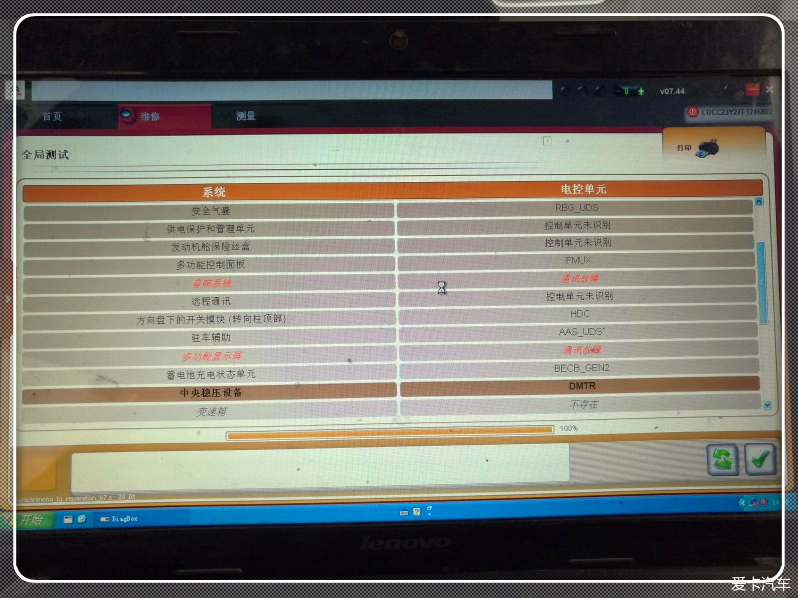

取消报警和原车协议对接则必须要到4S店去完成~

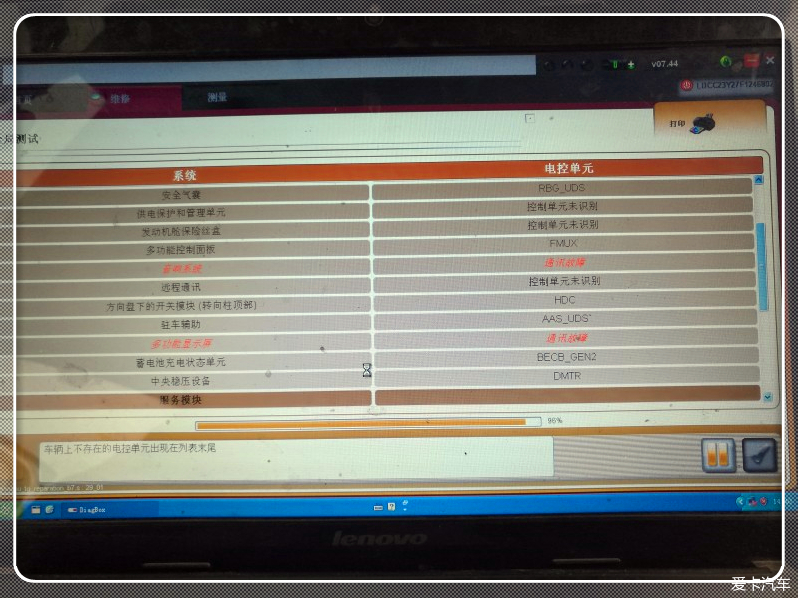

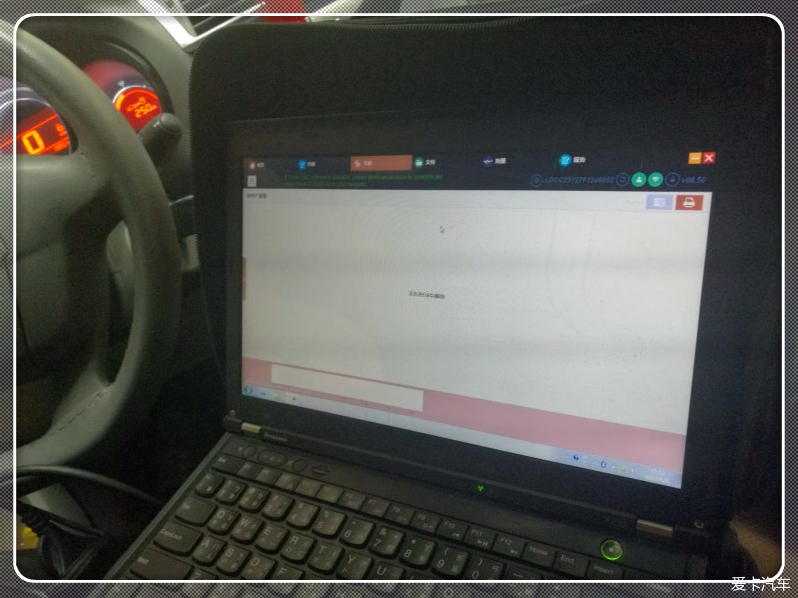

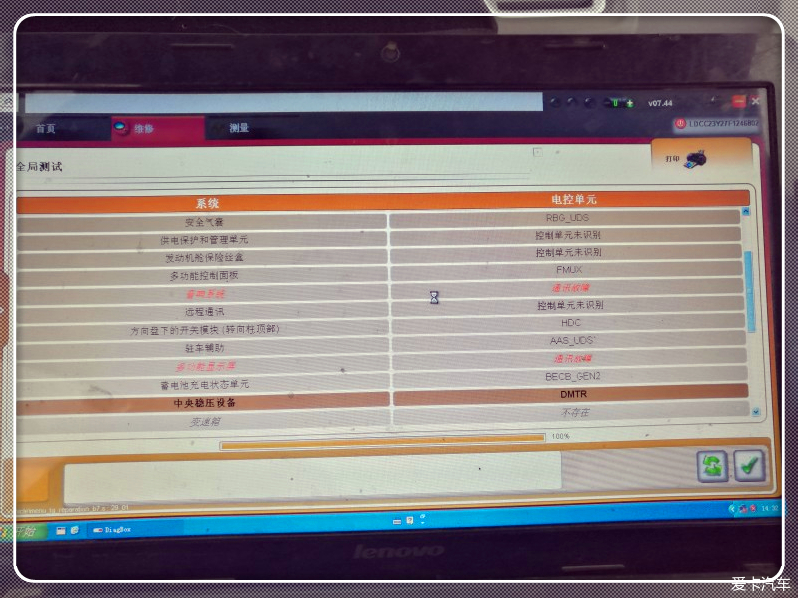

DIAGBOX软件在做这一项的时候需要用到专家号，
而专家号则只有在4S店才能完成~

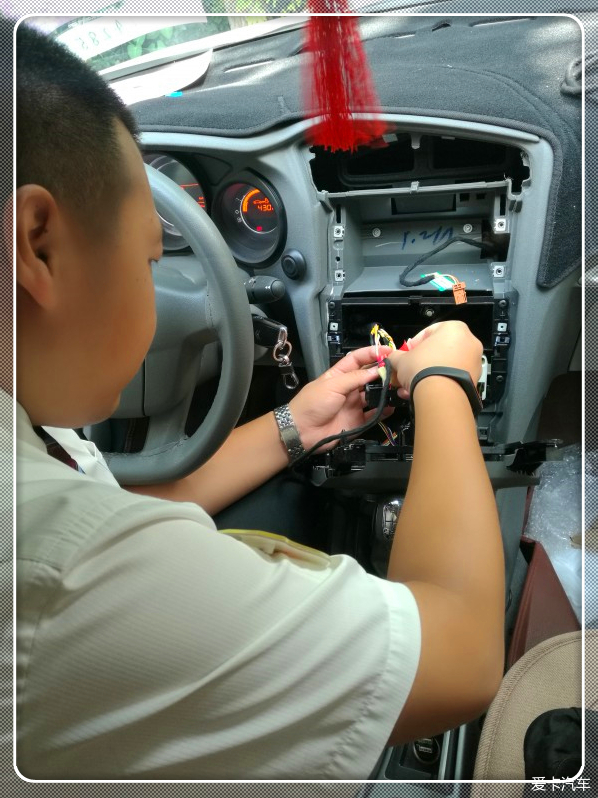

在这里特别感谢一下4S店李师傅不辞辛苦帮助解决~

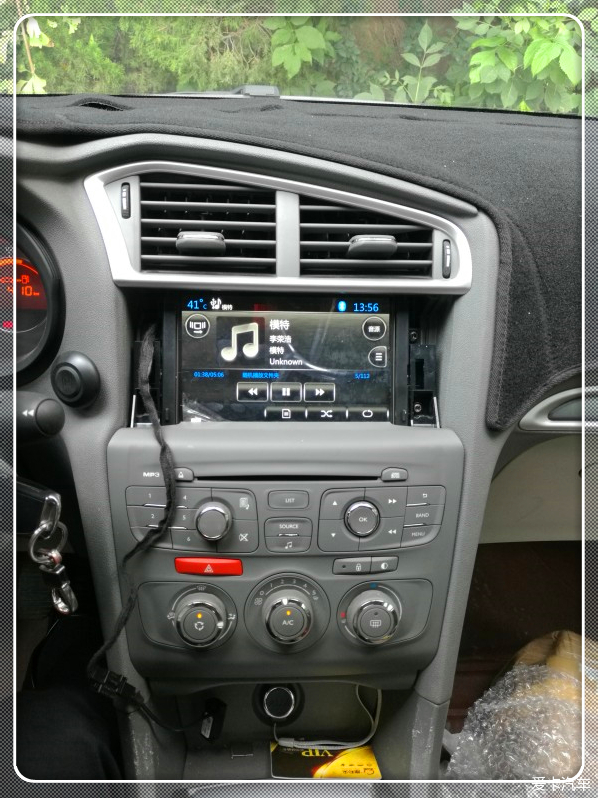

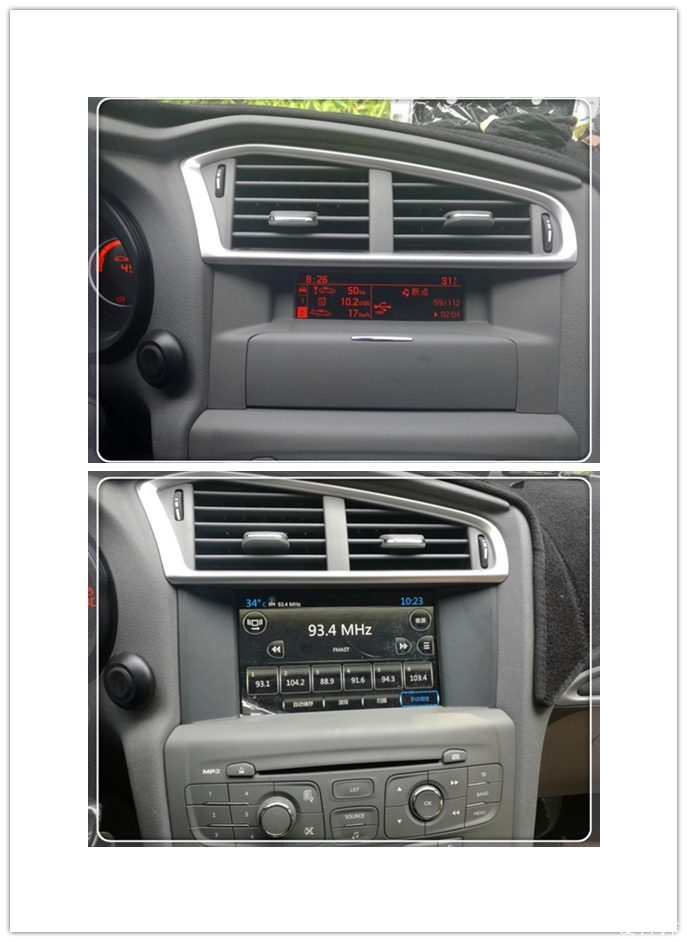

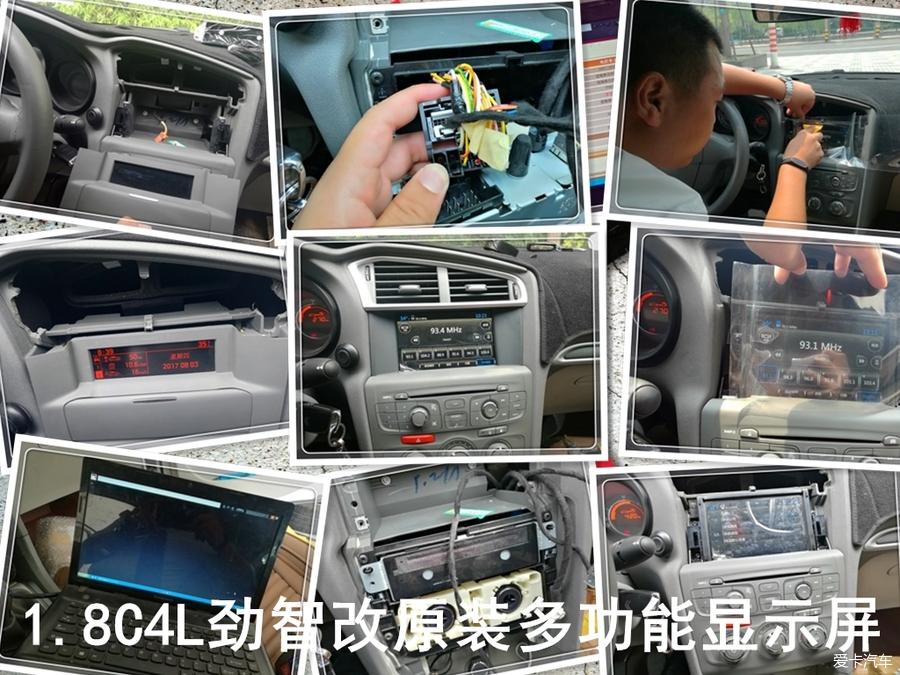

改装前后对比图，
效果还是很明显的~
终于小4也从鸟枪换大炮了~
O(∩_∩)O哈哈哈~
下一步将继续深入，刷取原厂隐藏功能，敬请期待！
