PQ35老款新明锐实现右侧倒车镜倒车下翻功能

呵呵，10款明锐，没有倒车镜下摆功能，早就想实现这个功能，只是一直没时间，去年12月份，从某宝买了7线电机和途观右侧门板模块（二手货写的792A程序，为了便宜啊），最近，北京的气温在29度左右，不高不低，情绪稳定，于是乎就自己开干了。首先，找一个环境美丽的地方，停好车开拆；

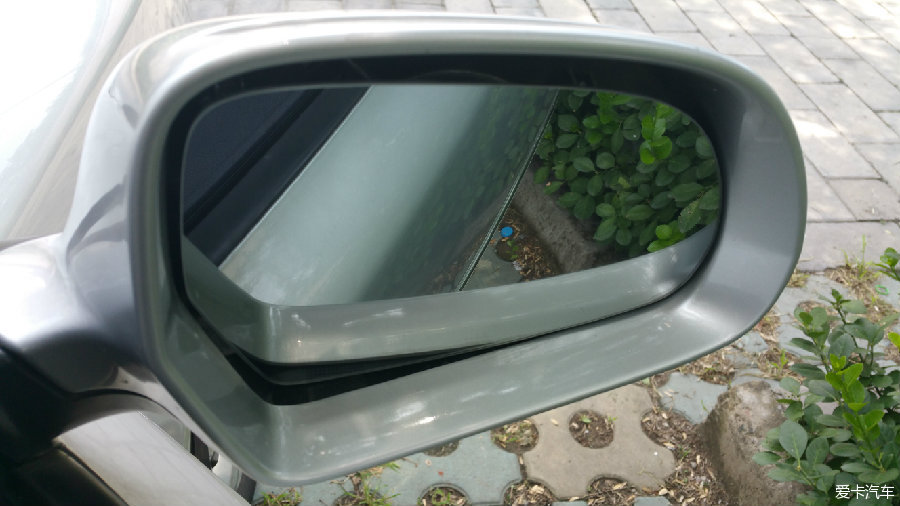

首先，从车外右侧反光镜开始，先把这个反光镜调整至最低，最内侧。就是下图这样。

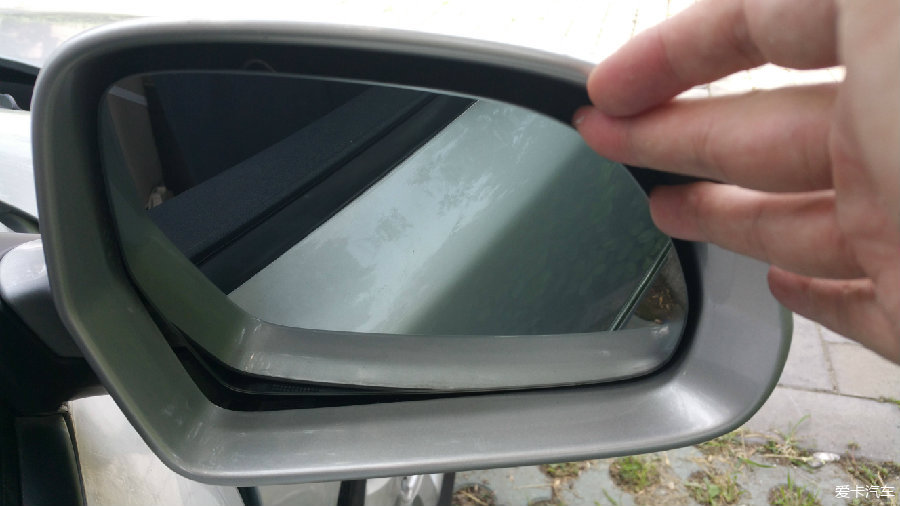

伸进手指头，向外轻轻一掰，内侧要用另一只手保护一下。

轻轻一掰，OK，了。

拆下镜片的倒车镜座；

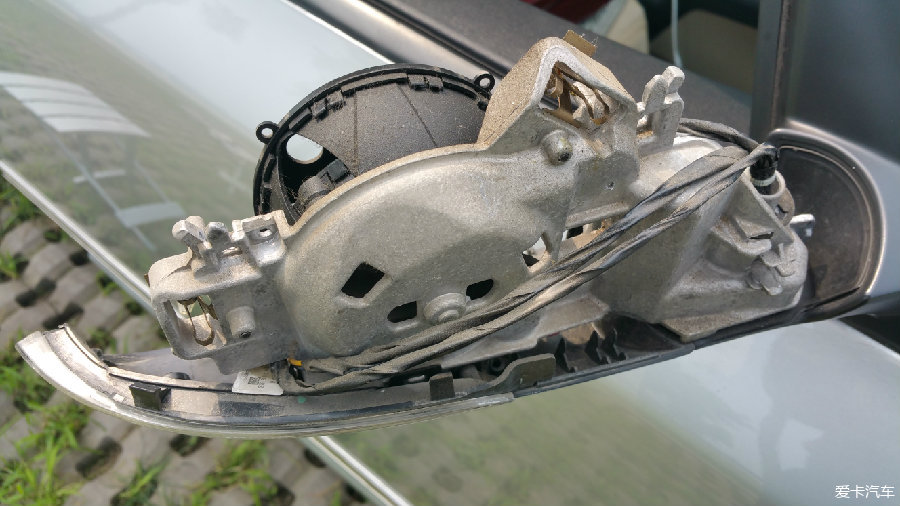

拆下的镜片，完好，很完好。

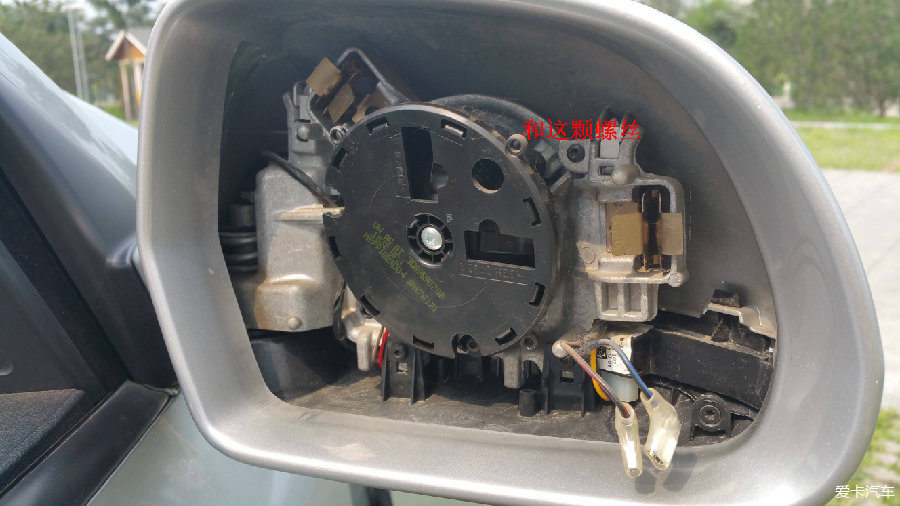

下一步拆卸右侧倒车镜上外壳。需要使用T10梅花改锥或扳手卸掉，图示的2个机制螺丝。

和这颗。

然后，大力水手来了，注意，右下有个卡子，有螺丝刀顶着点，起了卡吧，就下来了。

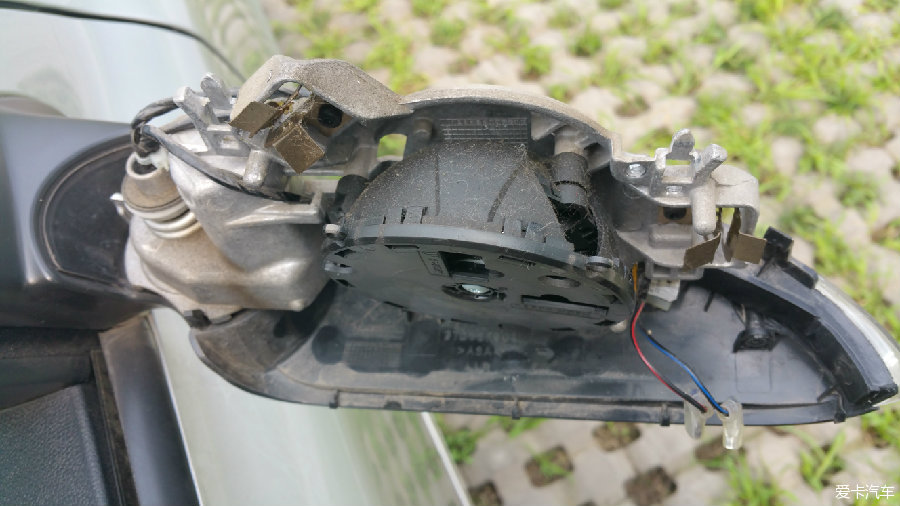

后面是这样。

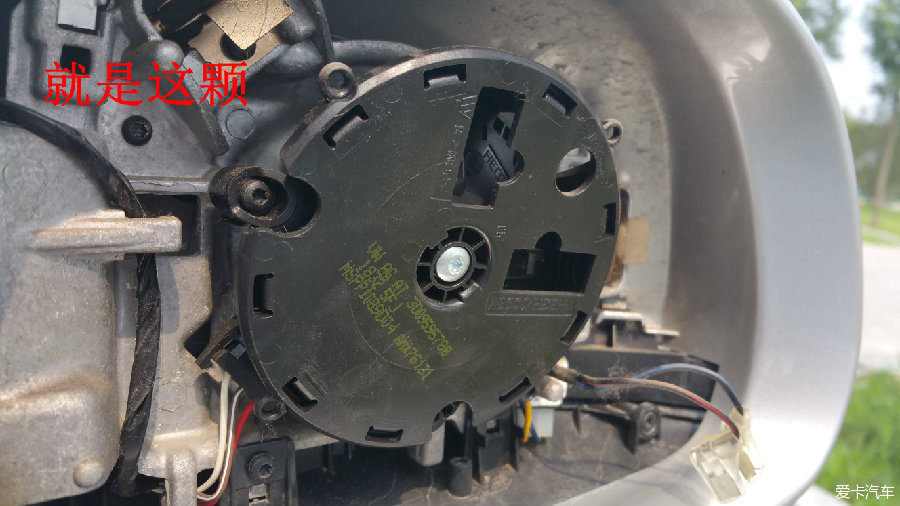

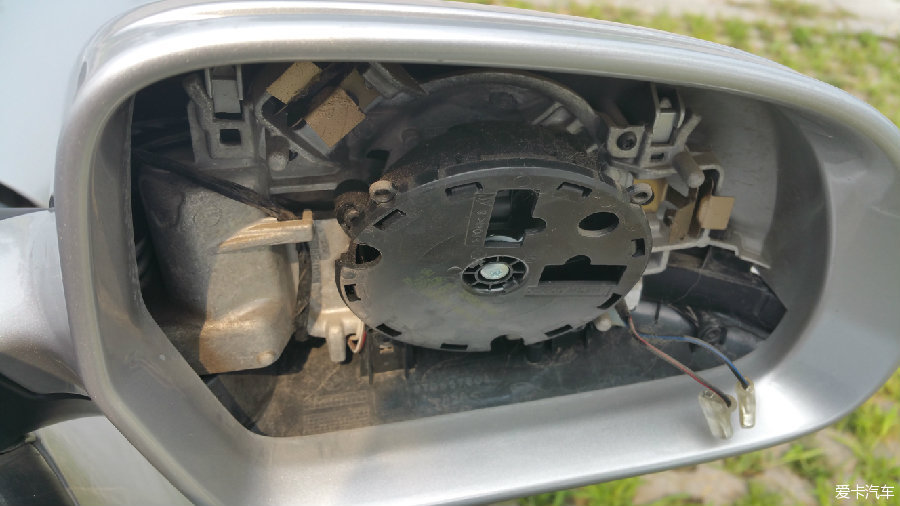

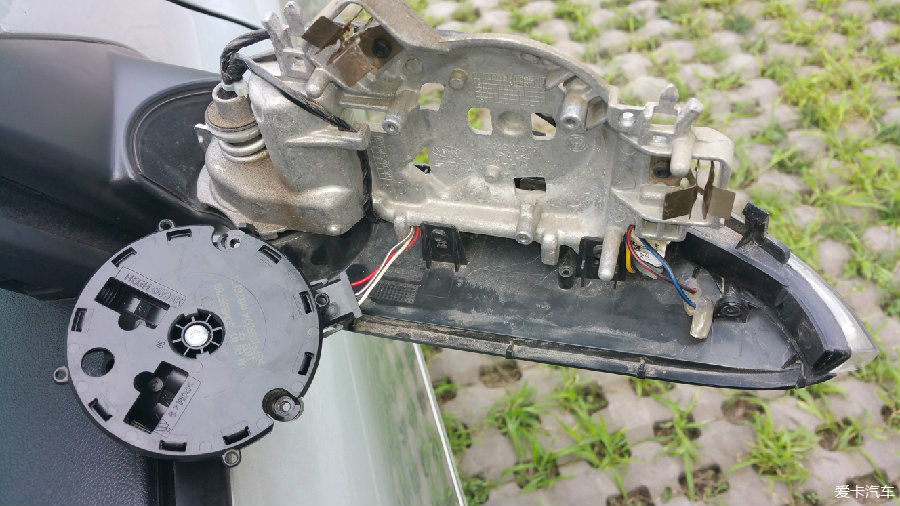

同样使用T10梅花螺丝刀，卸下3线电机的紧固螺丝。

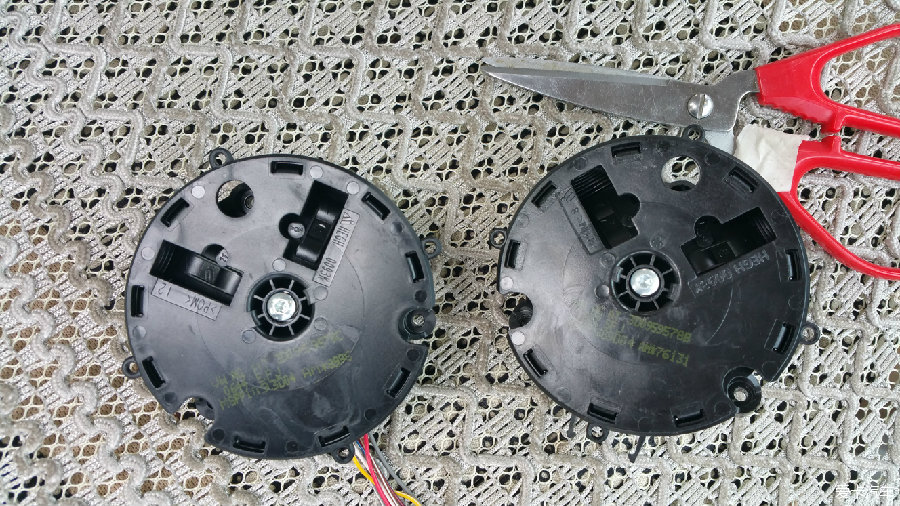

拿来7线电机比对一下，交接班。

下一阶段，开始拆门板，由于，这种帖子很多，不再累述，只贴1张图片即可。

其中，门把手内的螺丝使用T30梅花扳手，喇叭边上1可和门板下面的2颗使用T15梅花改锥，卸下来后，从下面大力向外掰，卸掉里面的拉手挂钩，向上大力抬起，门板就拿下来了。

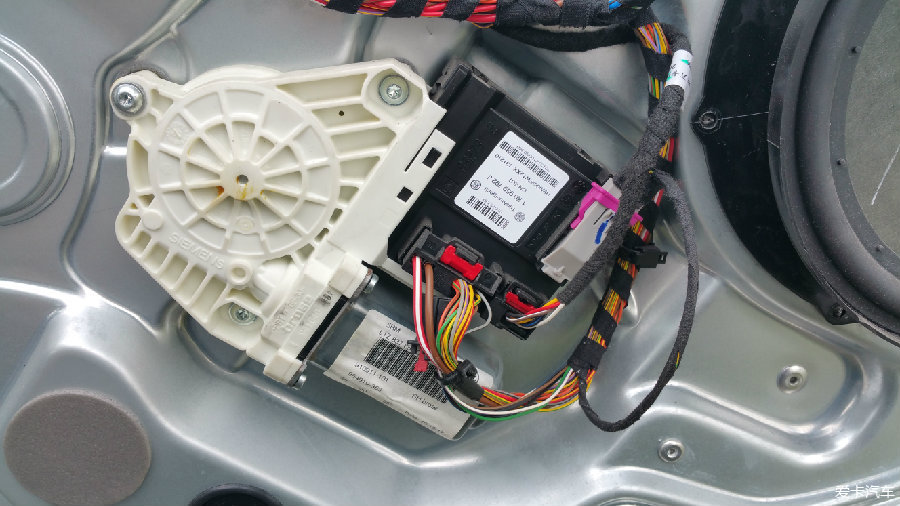

里面就是这样的。首先，拆卸换装车门模块；由于模块后面有一个固定卡子，因此，需要将连电机和模块总成都拆下来，再换上。

那个卡子，就是最下面那个黑色凸起倒刺。
更换这个模块总成，需要使用T30梅花扳手卸掉3个螺丝即可，注意，应先将玻璃放到底，轻拿轻放，不要让电机齿轮转动。

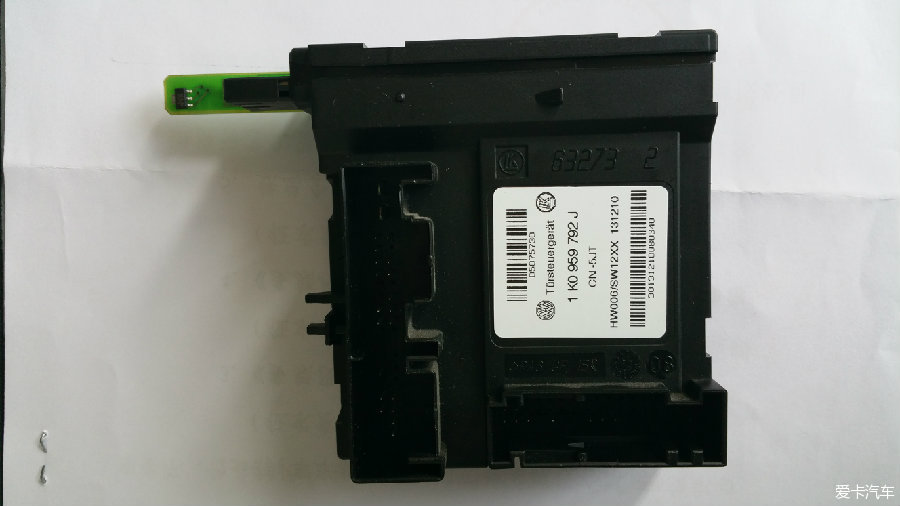

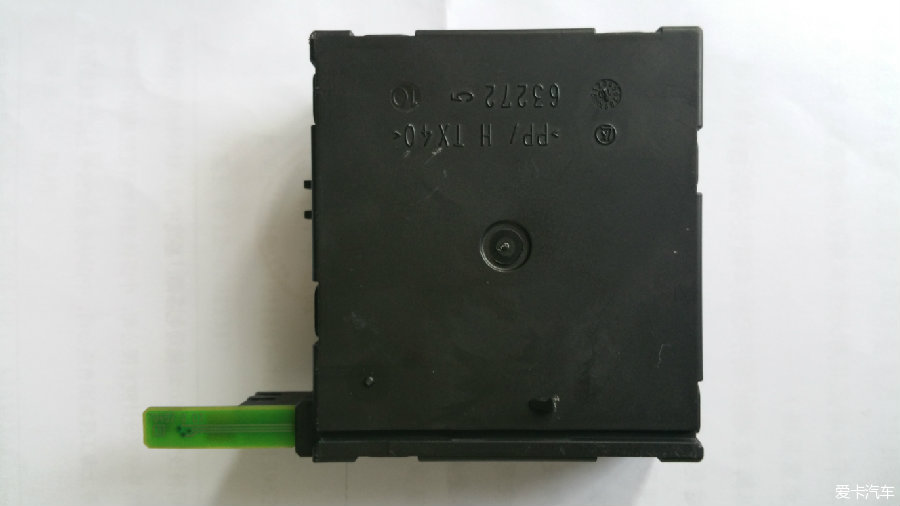

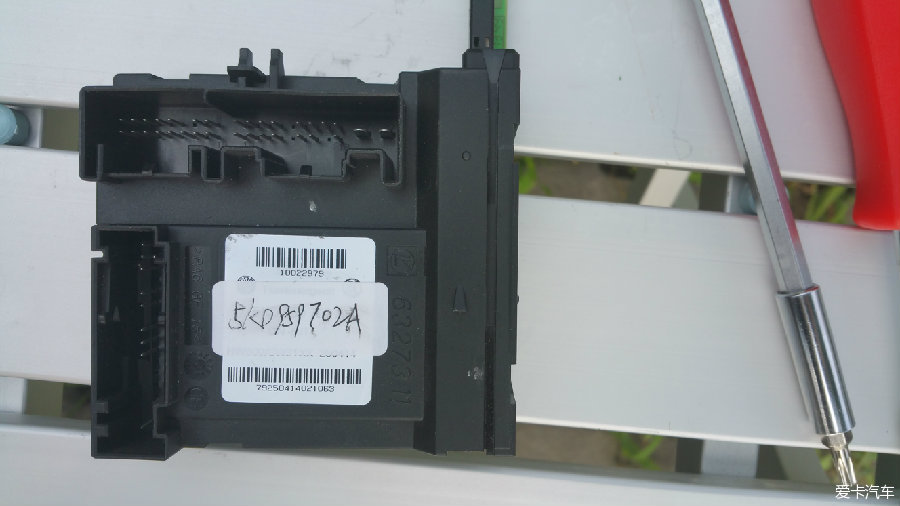

拿下的792J。

换上山寨的792A，其实，是拿cc车门模块写的途观数据。

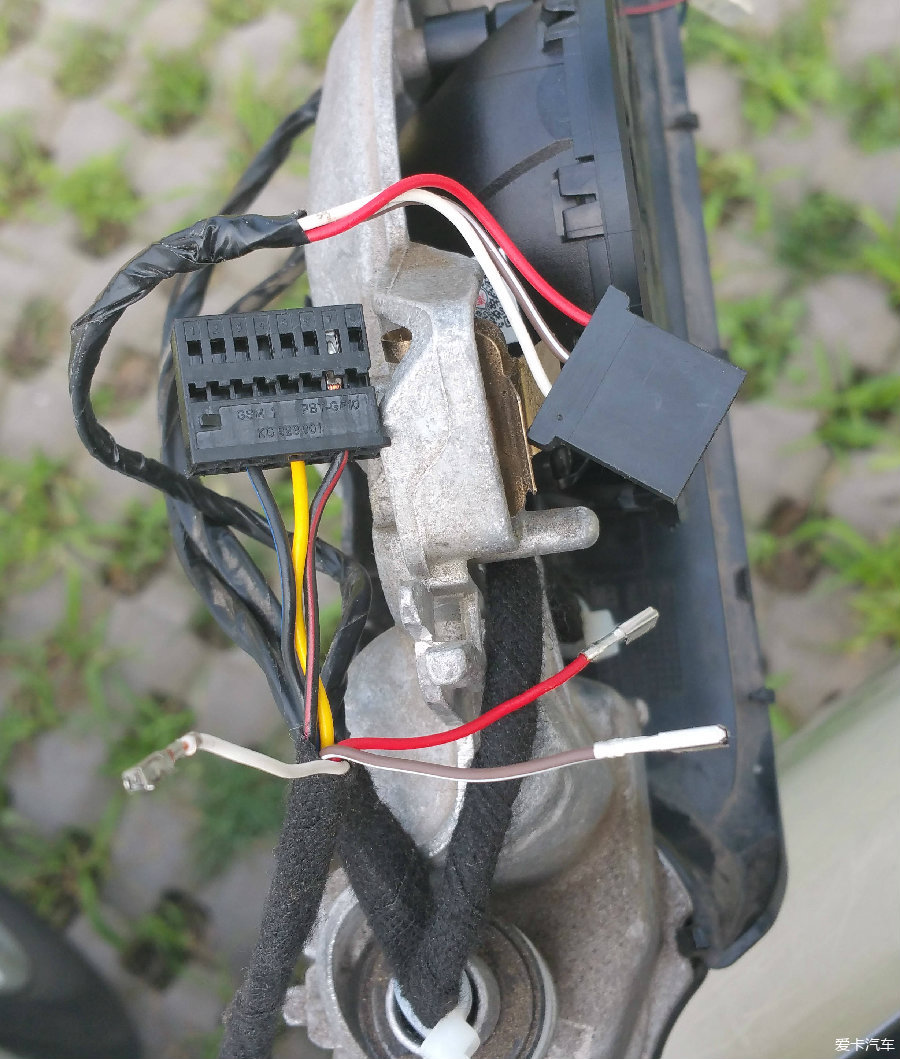

换上以后，开始接线，792模块侧退出的3根线头和镜子侧颜色相比，一致。

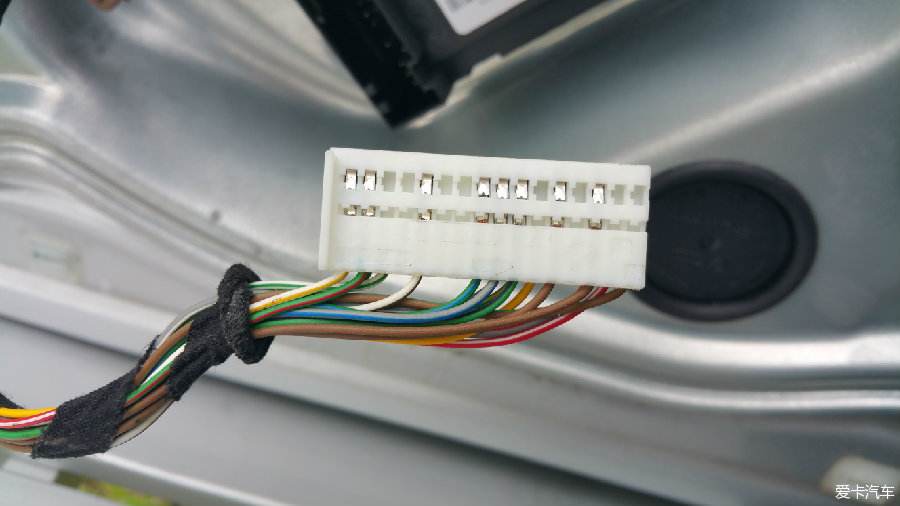

按照电机卖家给的接线表颜色全部接入T16端子就行了。
注意：电机卖家给的接线顺序和途观电路图有一点不一致，就是T16/5和T16/12线序颠倒问题，其实是电机侧8线端子定义出线时就颠倒了，因此，将错就错，就接对了。只要按照他给的颜色插上就OK。

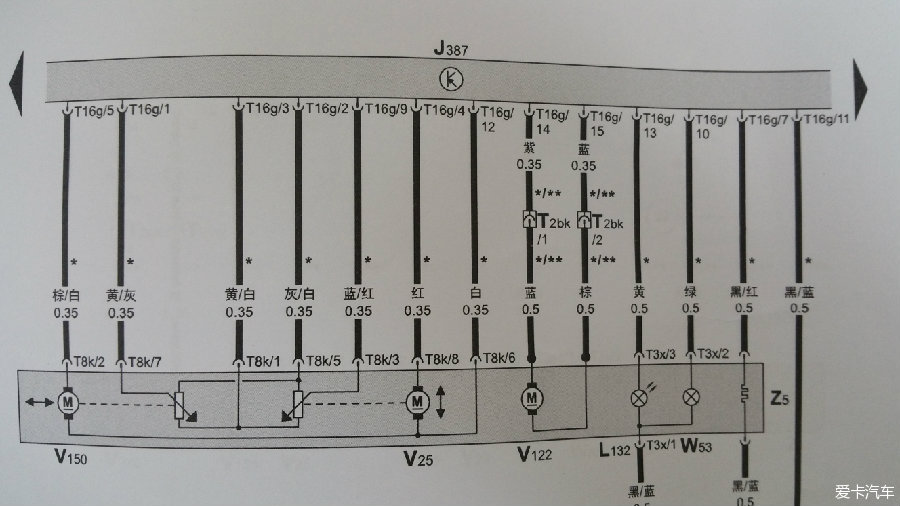

如图：途观电路图

上图可以看出，电机侧的T8/2脚接的是模块侧的T16/5,电机侧的T8/6脚接的是模块侧的T16/12.下图是卖家给的接线图,电机侧的T8/2脚接的是模块侧的T16/12,电机侧的T8/6脚接的是模块侧的T16/5.

查一下电机各线功能，其实，是电机内部出线就是颠倒的，依错就错，按卖家颜色接线就好了。
另一件事就是按照惯例，照例在更换792门板模块时，换上计划中更换的门灯，省得以后再拆。
门灯的接线端子是在T36端子的T36/18空闲（正极）T36/19负极（棕色需并线）。

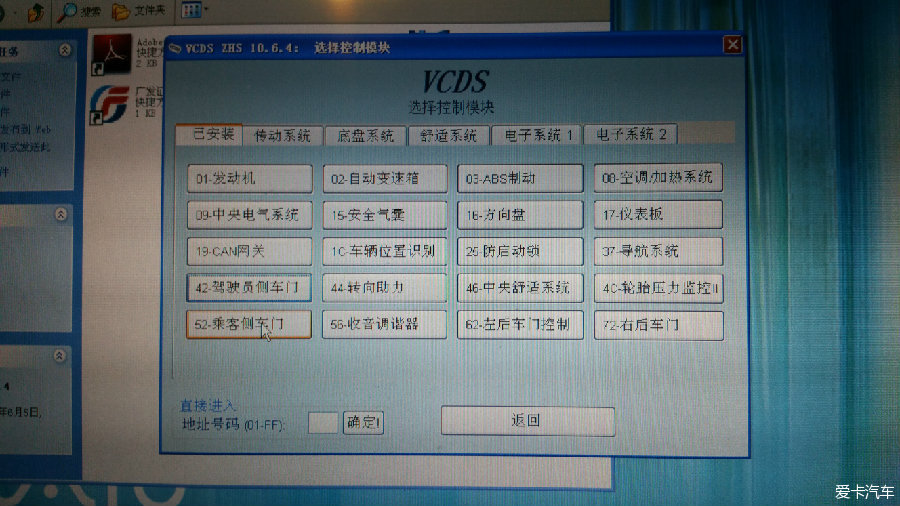

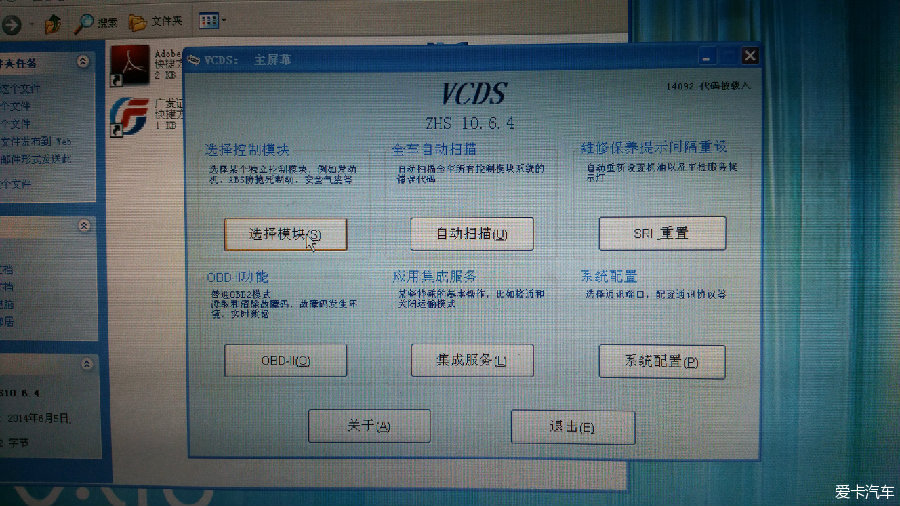

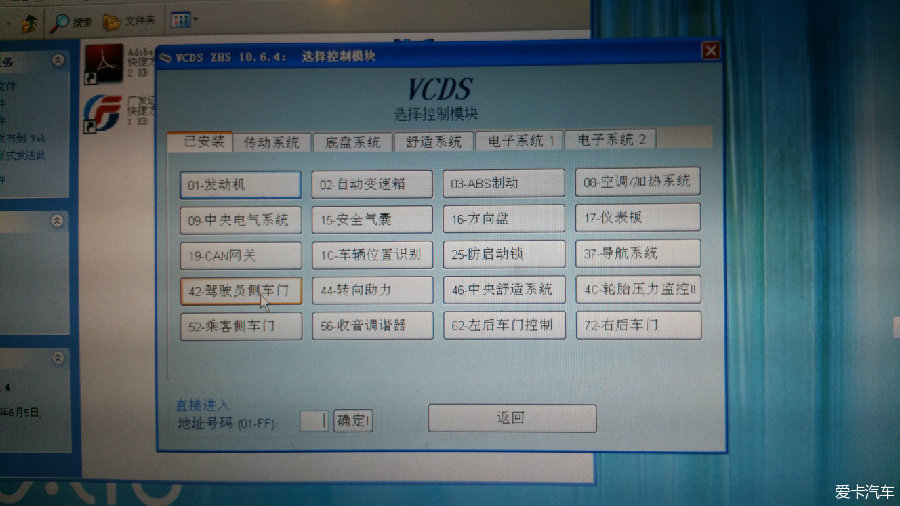

门板安装恢复后，进入5053门板编码阶段。

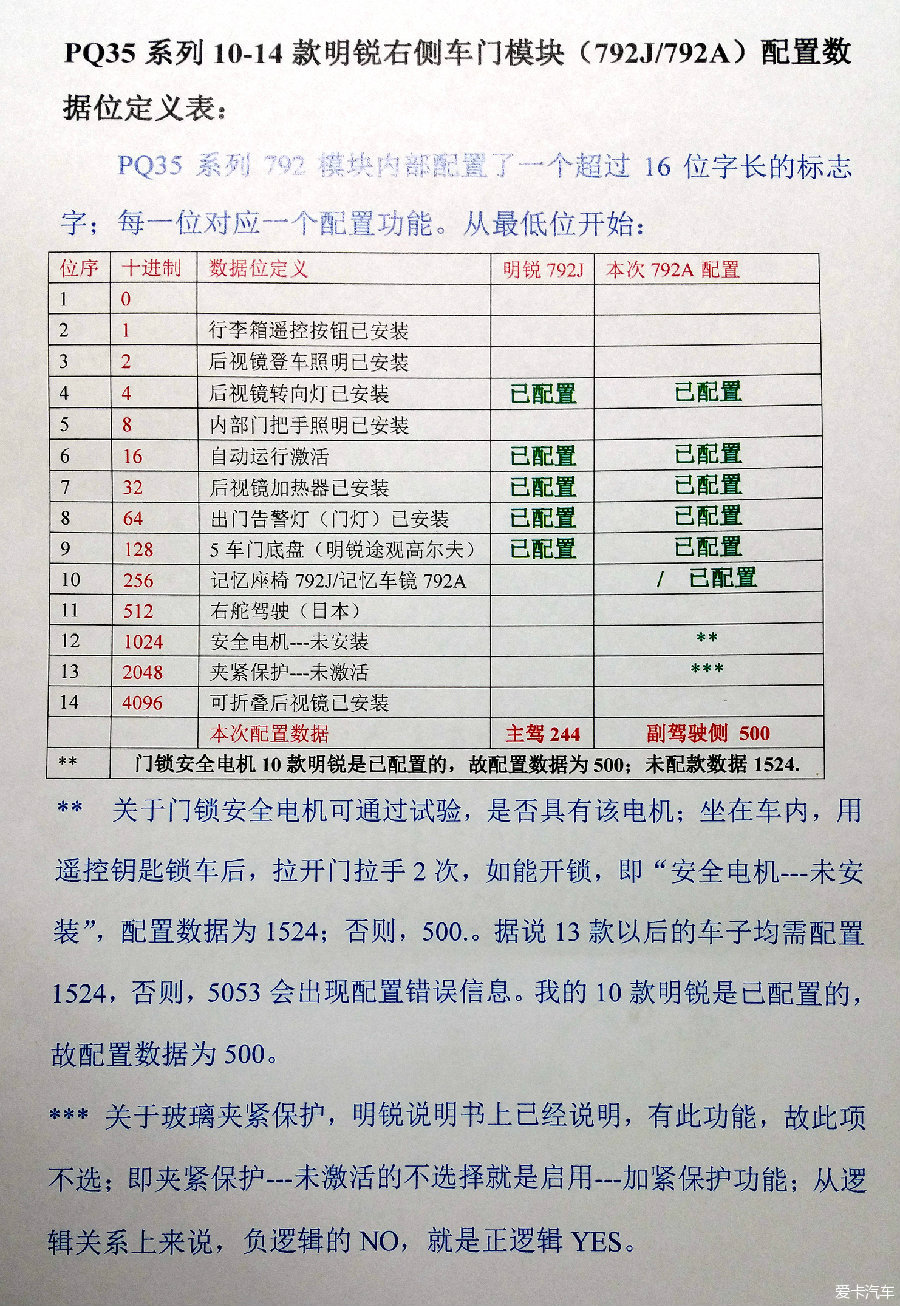

** 关于门锁安全电机可通过试验，是否具有该电机；坐在车内，用遥控钥匙锁车后，拉开门拉手2次，如能开锁，即“安全电机---未安装”，配置数据为1524；否则，500.。据说13款以后的车子均需配置1524，否则，5053会出现配置错误信息。我的10款明锐是已配置的，故配置数据为500。
*** 关于玻璃夹紧保护，明锐说明书上已经说明，有此功能，故此项不选；即夹紧保护---未激活的不选择就是启用---加紧保护功能；从逻辑关系上来说，负逻辑的NO，就是正逻辑YES。

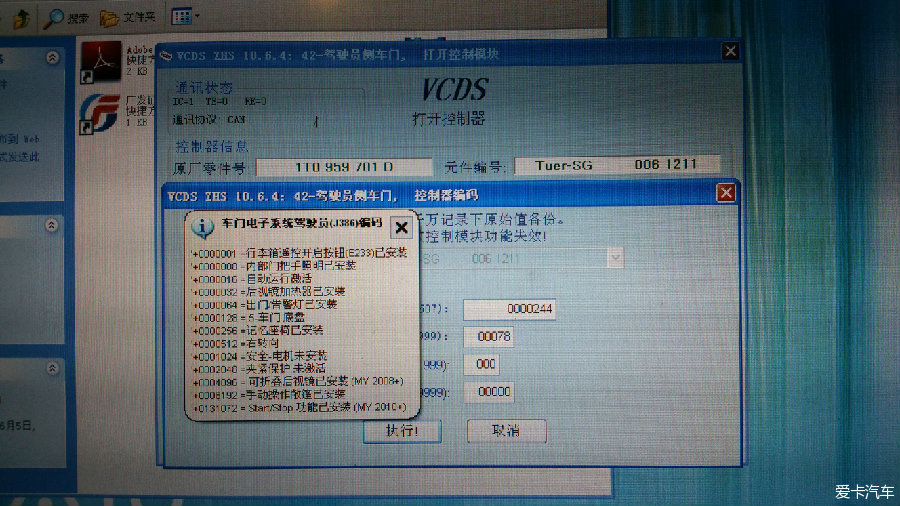

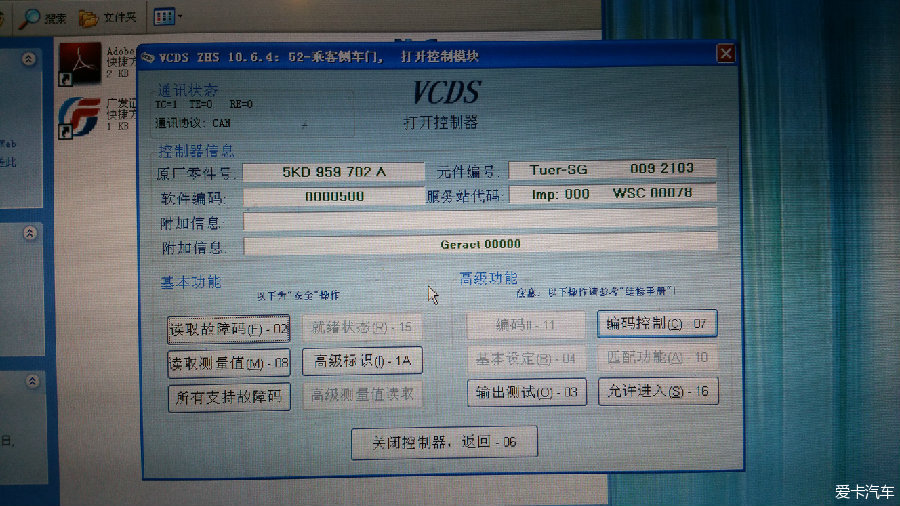

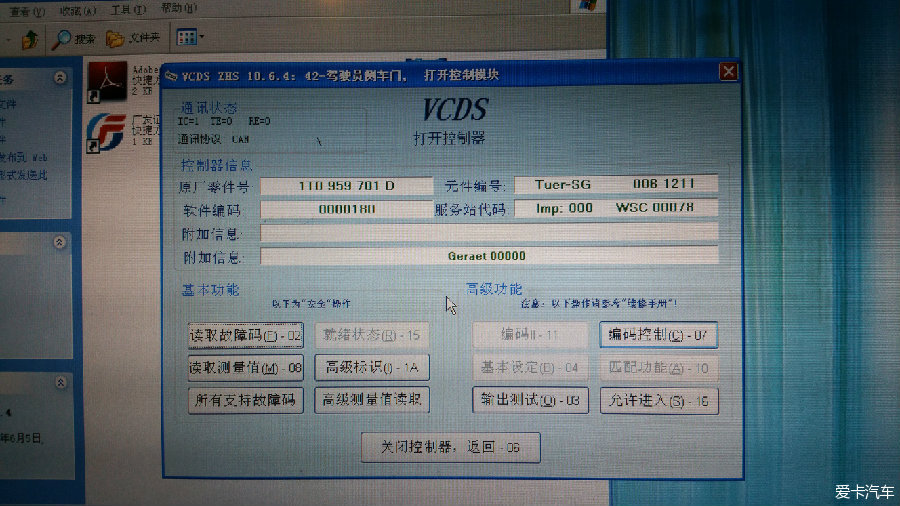

原来驾驶员门板数据是0000180.

数据改为0000244.

副驾驶侧原始数据0012720；

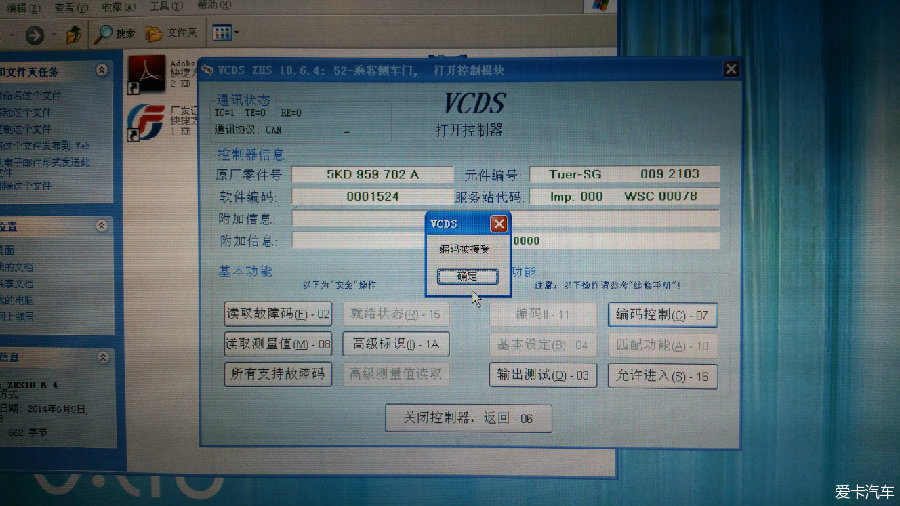

改为0000500，对没有安全电机的车型改为0001524

至此，改造完成，剩下的就是试验了。
一是倒车镜下翻功能设置及试验，借用坛子文章内容。
1 把钥匙打到开电门，不必着车；
2 将后视镜调整到右侧（R）；
3 挂倒档；
4 把右后视镜调整到较低的角度；
5 挂前进档（D档），镜子就回到正常状态。
使用时，反光镜位置放在[R]；
倒档后，右侧反光镜下摆；
前进时速超15公里或者熄火，右侧反光镜回复原位。

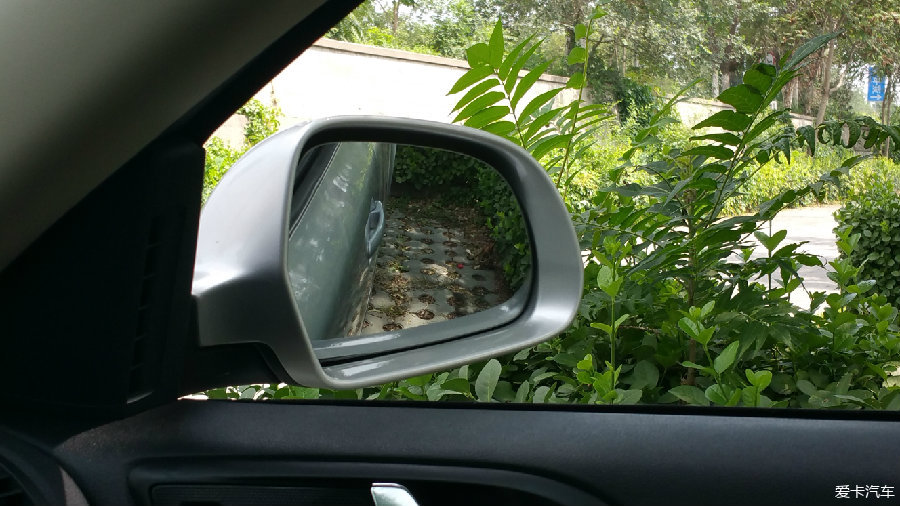

上图这是正常的位置；

这是倒车时翻下来的位置。

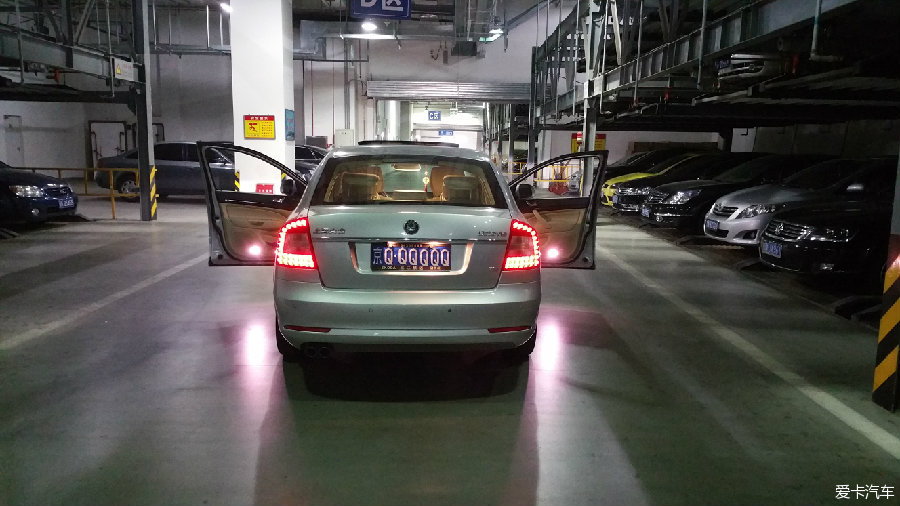

门灯效果也是刚刚的。

至此，心满意足了。

[ 本帖最后由明锐凉粉儿于 2015-8-16 20:04 编辑 ]
