小狼变身记！自己安装换挡机构、启动原车日行灯、实时监控记录仪

好久没动手敲打小狼了，手痒痒，国庆带儿子回海拉尔呆了半个月，
大吃特吃了下久违的牛羊肉，爽的一塌糊涂~儿子18个月了，还没带他回
过他老家，毕竟也是个小蒙古汉子要踏上草原才算啊，再大点赶7-9月带
他回去有绿草了，再让他骑下马就哦了，先上点回去照的都是吃的~

家里新接的14新君越2.4，我儿子上来就要开哦~哈哈

雾都机场，呦呦，切克闹

敖鲁古雅，鄂温克狩猎部落，可惜没看找四不像，都在山上呢

野蓝莓，100一斤~小的时候在家吃才几块钱，这一就碗去掉40！

我们这穿短袖，回去穿棉袄了~

自己开涮，一人一斤哦~涨价了，38一斤了，去年还28~

蓝莓拌上糖才能吃，要不--酸死！放到明天就是蓝莓酒哦~

陈巴尔虎旗传说的伊利牧场~

小时候每天喝的鲜奶，1块一斤，现在涨到3块了，奶皮子还是能漂起来的

俄罗斯大串+蚕蛹，我儿子也要吃！

姑娘的帽子，儿子不高兴~

拜了呼伦贝尔，我们还会回来的~！
-----------------------------------------
好了玩完了一回家，打算送儿子回丈母娘家，谁知道小狼躺了半个月
生病了，高速上5挡摘不下来了，硬生生开到家，一路5档0-100，我的小狼啊！
我差一个月三年，现在6W公里零点，小狼平时
都很敬业的，可能是停的太久了想我了才闹情绪的，4儿子说手动不在4年16万延保
我被忽悠！还好没叫拖车，叫了就悲催了，一查叫换挡机构需要更换，
且不属于变速箱延保范围！TMD通用你对得起我们么我们这么支持你，游戏规则你定，
这个在变速箱上的东西你都不算保修，我高速上修路，大货车急刹，我也是急刹的时
候发现换不了档的这要是追上了，通用，你是不是说是我换挡换多了造成的呢~可大可小的
事被你一句话了之~！算了，天朝我们是弱者，总比神车短轴的强啊，自我安慰了
4S报价，760材料+380工时，我嘞个去，要是拖车（260KM+）我就要骂人了，
我之前发过求助贴，没人鸟我，自己先研究下吧，英朗坛子里手动的少，所以这个毛病
基本没有，我看看KLZ坛子，因为小狼KLZ凯越都是这个D16的手动，要是坏的是我个例
我就认了，一翻吓一跳，KLZ坛子N多，都是10-11年前的车，估计设计不合理或者材料不合格
那批车，还好达人推介了下，某宝换挡机构300元，自己找朋友修理厂拆了坚定下也确实是
这个东西磨损了，想想自己以前就动手修过自己的摩托，这个难不倒我，果断自己来吧！
上图：手动的看官们一定要仔细看了，你要是有换挡杆松散，没有了吸入感，偶尔打齿，
换挡生涩，偶尔换挡困难，尤其是1,3，5档或2，4档时（都是磨损在同一个方向）你就是
离我这个不远了！早检查早干净，别像我高速卡死才来救

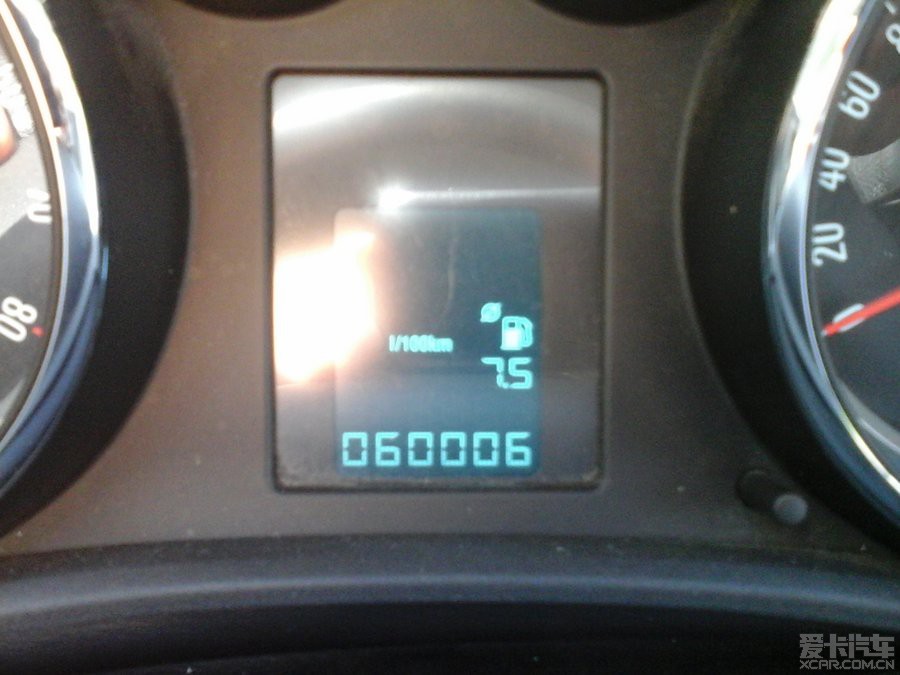

6W了

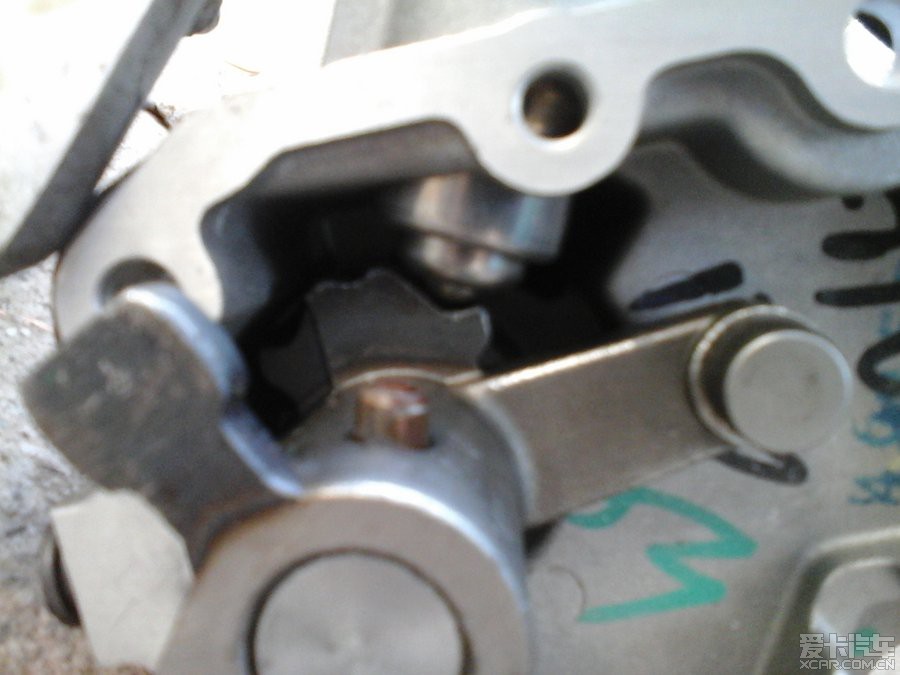

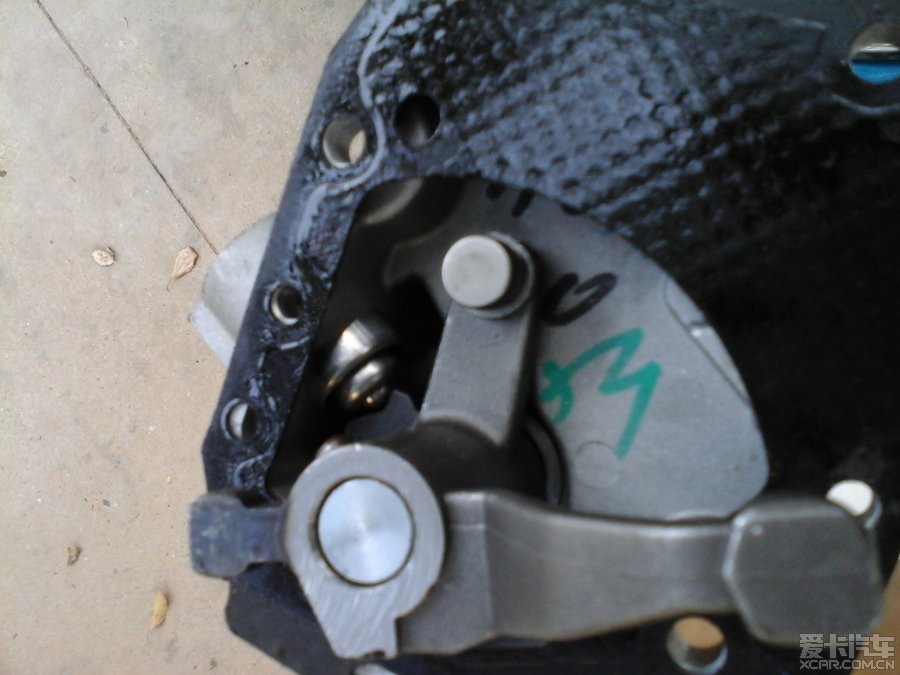

就是这里面的定位销子，坏了拆开鉴定：10-11年的车销子的
内润滑套是塑料件！这可是换挡就要动的受力件！通用真是疯了！
就是这个塑料的套子磨烂了，导致销子卡死！亲，的的是塑料的么
恭喜你，中奖了~！

这是淘来的新件，估计是12年以后的，明显能看见销子的套子变金属了
估计KLZ坛子里闹的多了通用知道隐形召回更换新车零件了~

新旧对比，配重块形状不一样，密封口大小不一样，但是螺丝位
和密封圈通用，说明可以装，

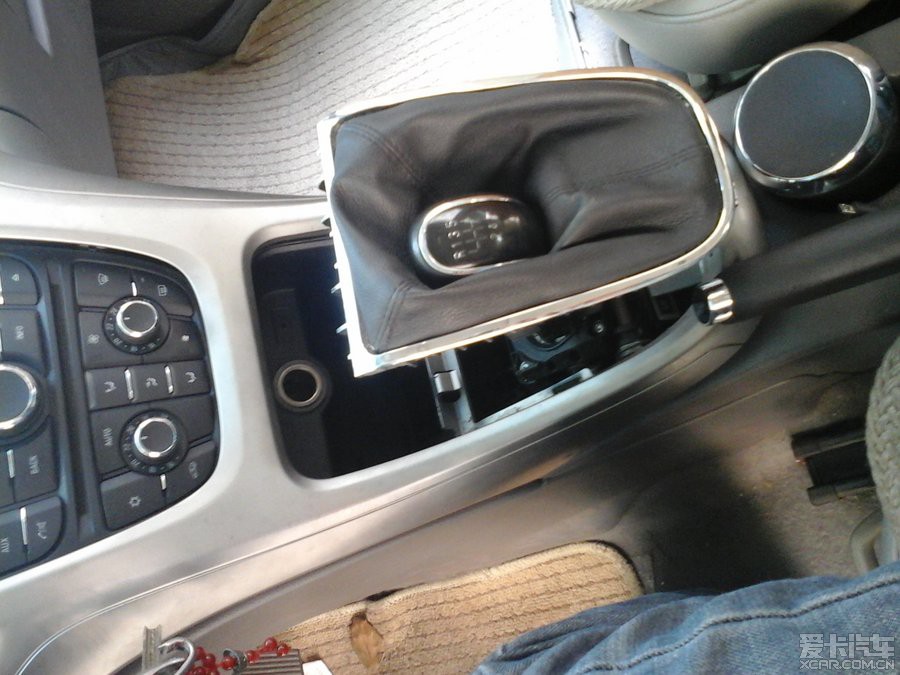

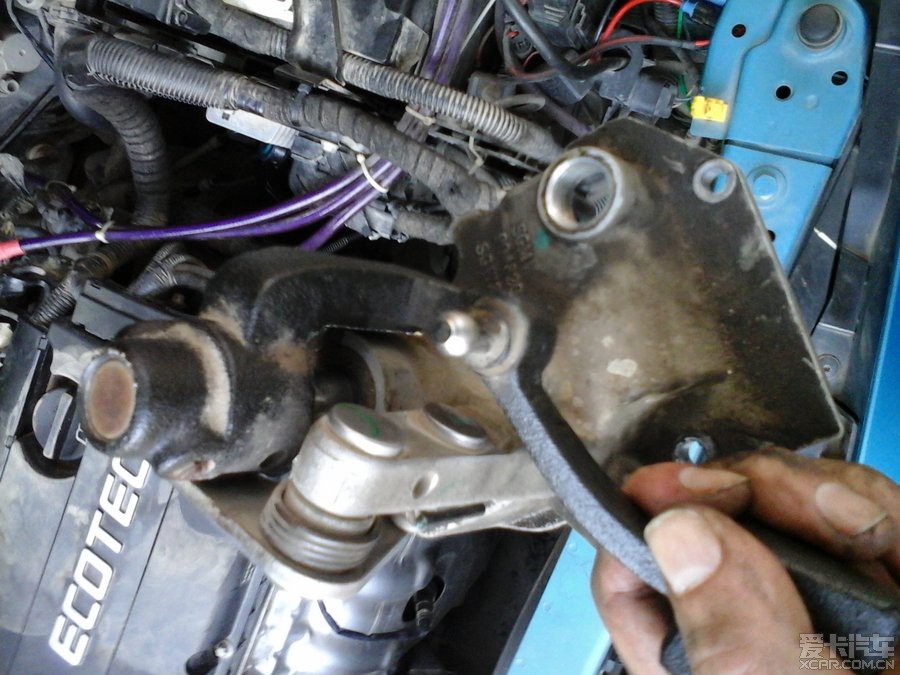

拆的过程就不表了手上都是油没法拍，4颗螺丝固定，准备加长
扳手7-11MM套筒扳手，撬掉换挡拉线头，就是撬掉以后才能下板
子，要不挡着螺丝，其他什么都不用拆，直接向水箱方向拿出旧的
换挡机构上盖

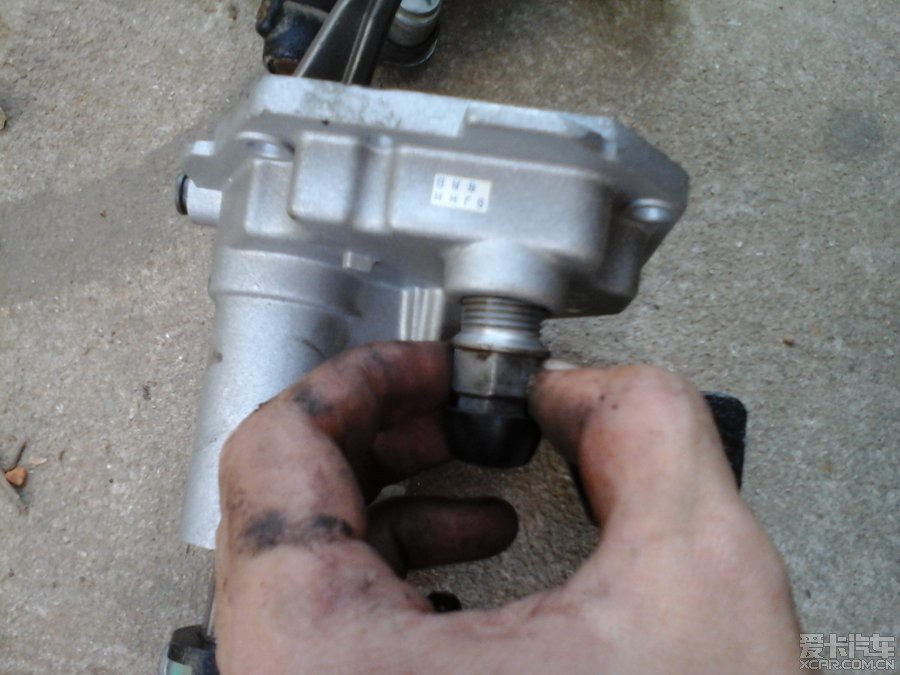

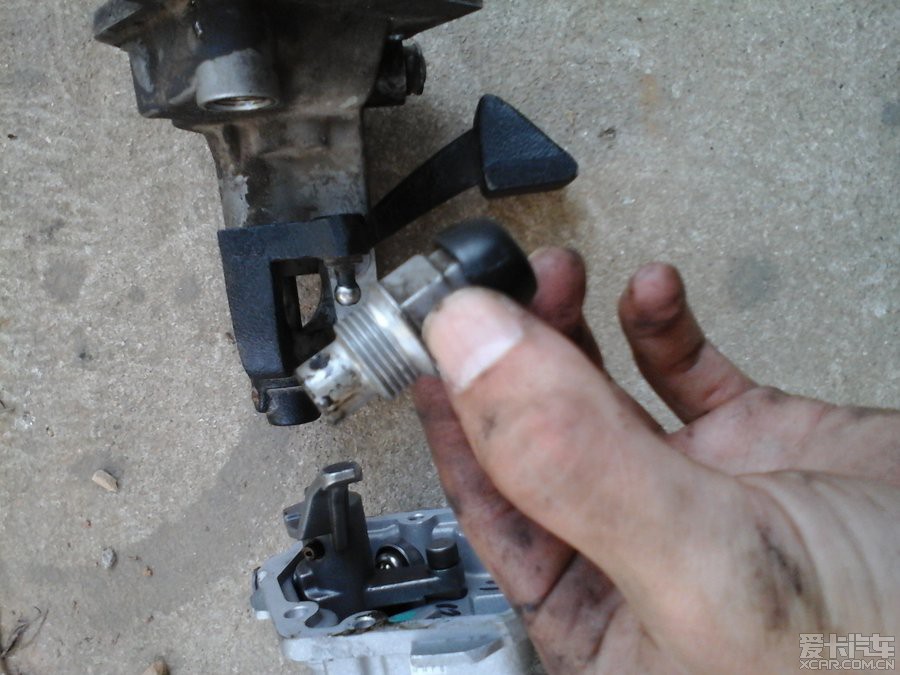

拧下旧的上的泄压阀，放新的上

放上原厂垫片

泄压阀~就是变速箱上看到好像油油的就是它干的，把高温油气
排出体外的哦~就像涡轮泄压阀原理吧~

变速箱内部，油看着还行，再等等再换变速箱油吧~

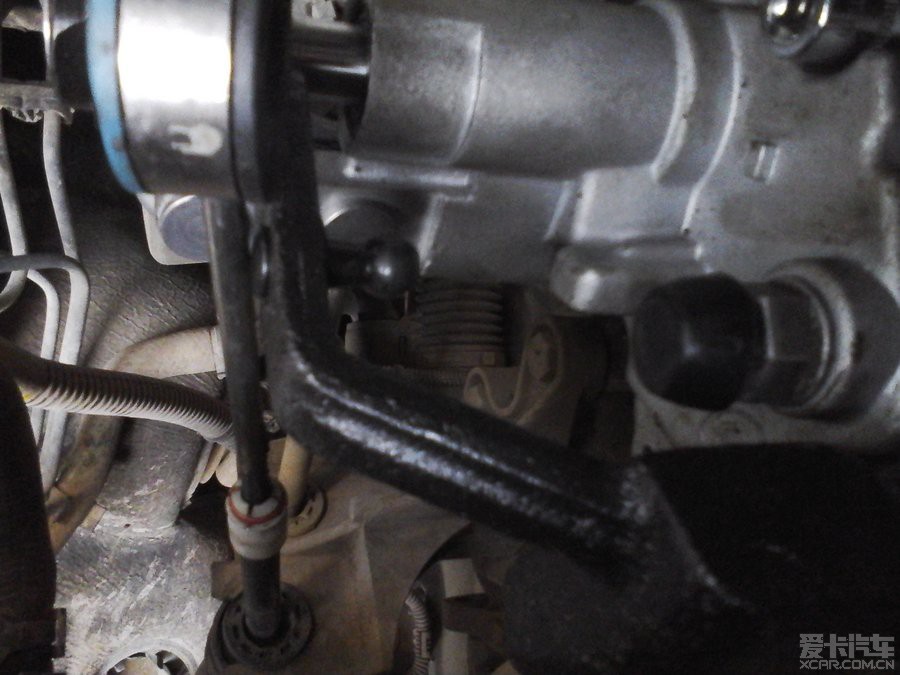

问题来了，原厂拉线的头子是朝下的，这个是朝上的，
强行装上这里（蓝色的拉线头）会磨损严重~

这是新的向下

这是旧的，向上

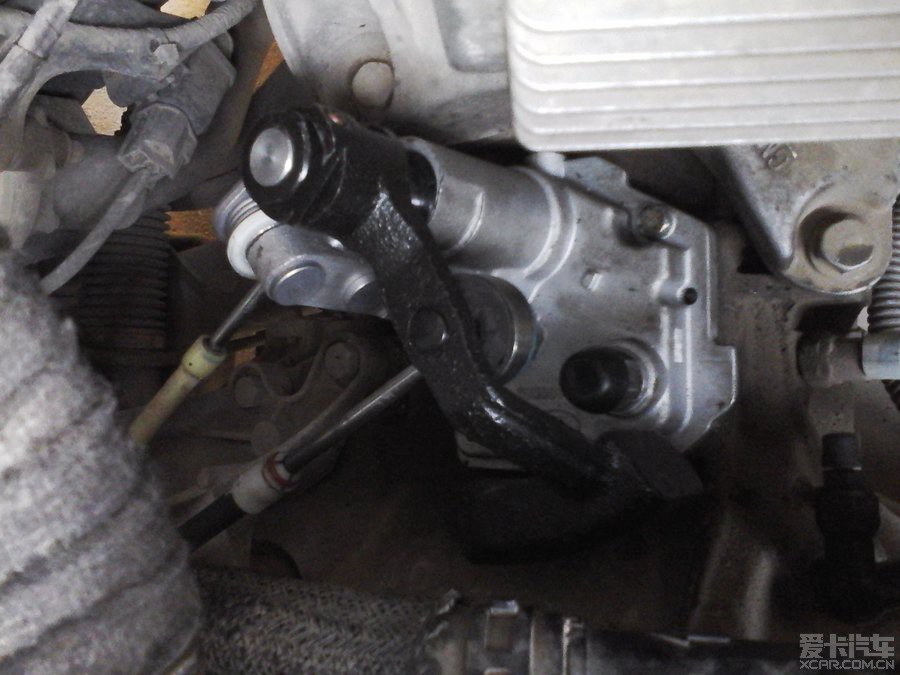

这是装好的，解决办法在这~您继续啊
这个拉线是不能硬来的，试了下还很顺，就不打算换拉线了，
这里拧不过来因为里面还是固定的，打开里面的这个线不就能360度
任我拧了么，来，拆~

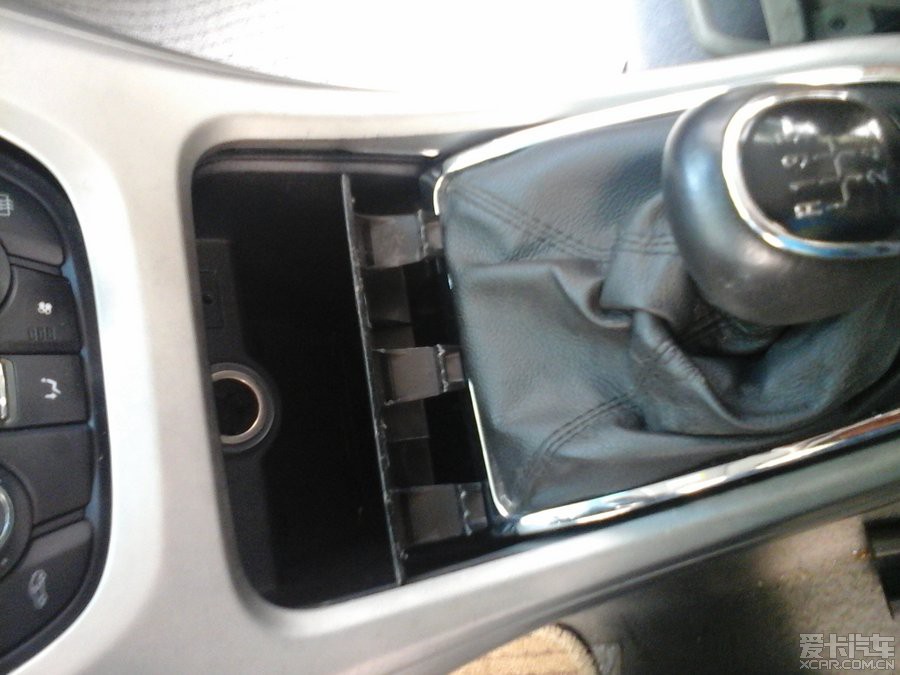

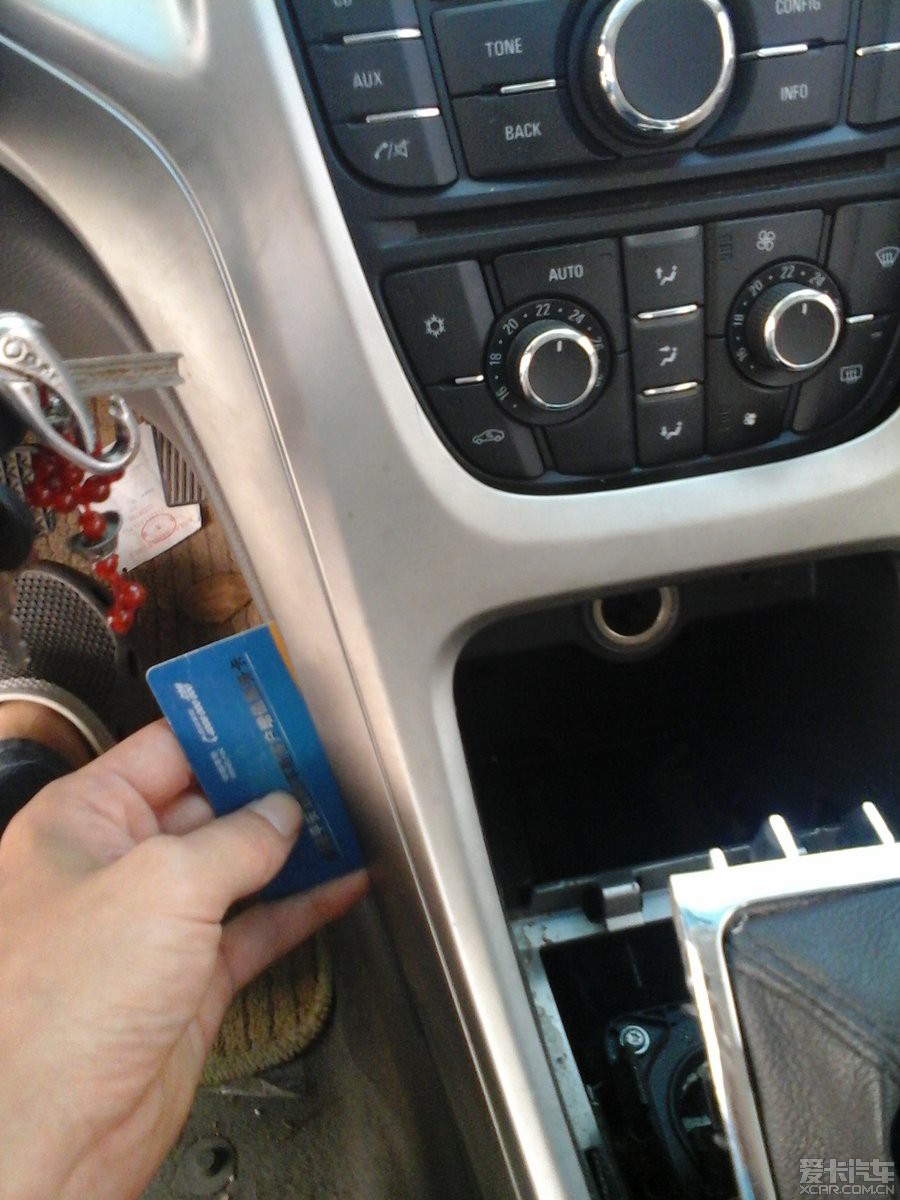

拿掉里面的胶垫，先撬开这个储物盒下面的盖板，拿个银行卡类的
垫进去，再用小撬刀向上就开，记住我这三个卡子位置，撬对地方一下就开

拿起套子~

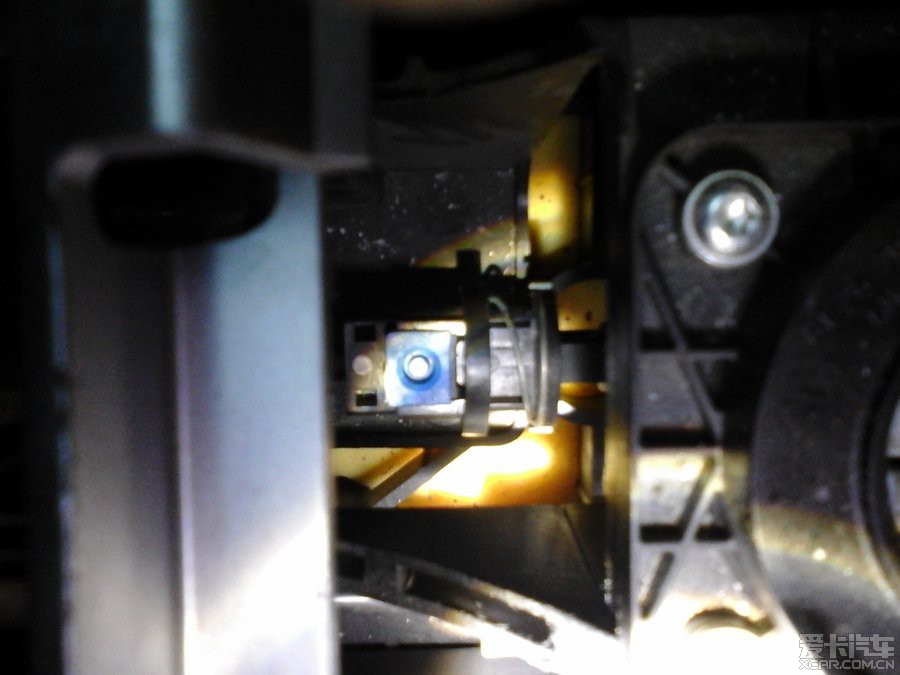

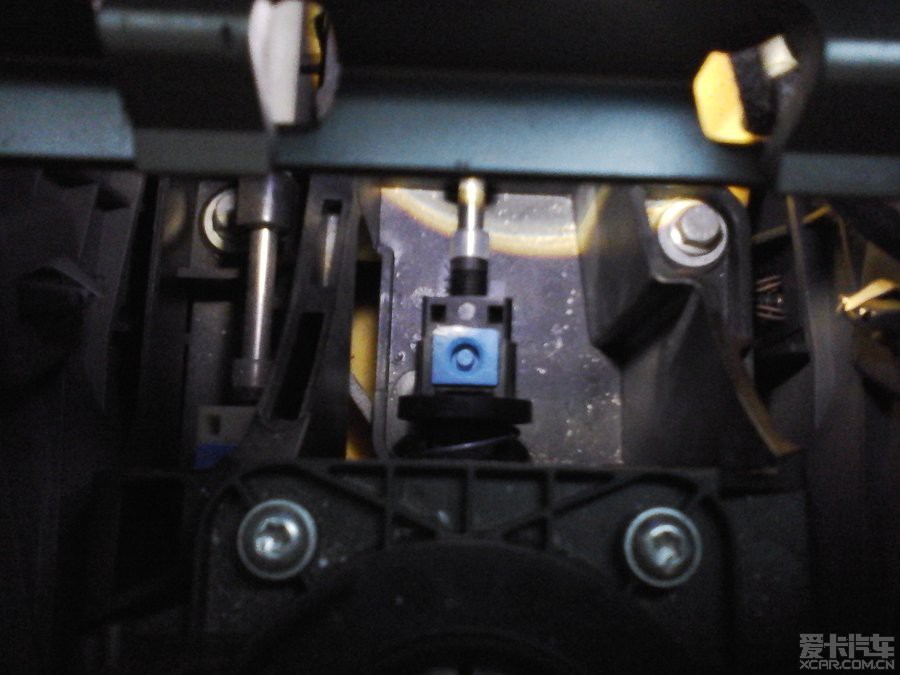

往里看，两根拉线，最右边的就是管前后的，自己拉下就知道，

蓝色的就是卡子，看到后面的弹簧了么，就那铁的，说明可以向后搬开

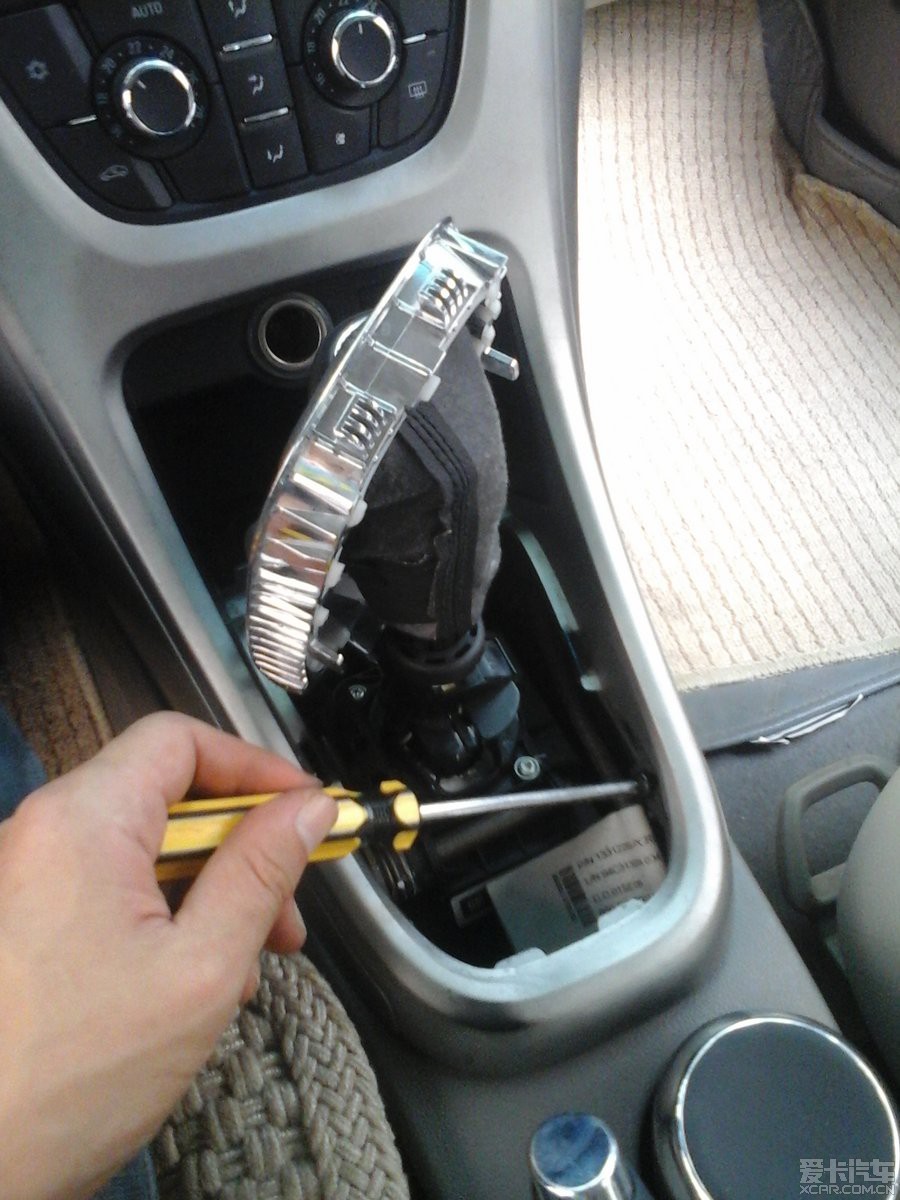

用螺丝刀向后撬蓝色和黑色卡子，蓝色的就起来了，拉线松掉！
到外面把拉线转过来固定上，再回来把蓝色的卡回去就OK了！
这里插一下，我顺便将空挡位置向后调了大概2-3度，因为之前
倒档打齿，2档难挂，一档推不倒位的问题调好后没了，2，4档的位置
也向前了一点，关键是1,3,5倒档的位置更深了点，以前打齿（不光是
倒档）是不是就是推不倒位的问题啊，现在这样等于增加了向前的换挡行程
不知道是我的新换挡机构的原因还是真有效果，反正这几天很舒服，
换挡杆不再空旷，换挡吸入感又回来了，换挡精准干净利索无杂音
最重要是不打齿轮太爽了~
反正拆都拆了干脆一起把之前看的英朗原厂日行灯功能点亮吧~
原厂大灯总成是有大灯高度调节的10-11款应该都有，下面看总线针脚，
我这样的就老款的，说明下，新款没有右面一排的下面三个接头
只有右面上面第一个就是原厂日行灯插槽但没有高度可调电机和插槽了
我的已经实现高度可调，里面直接换昂科拉开关某宝120直接搞定~就差右面
最上面的今天来开发~

继续动手

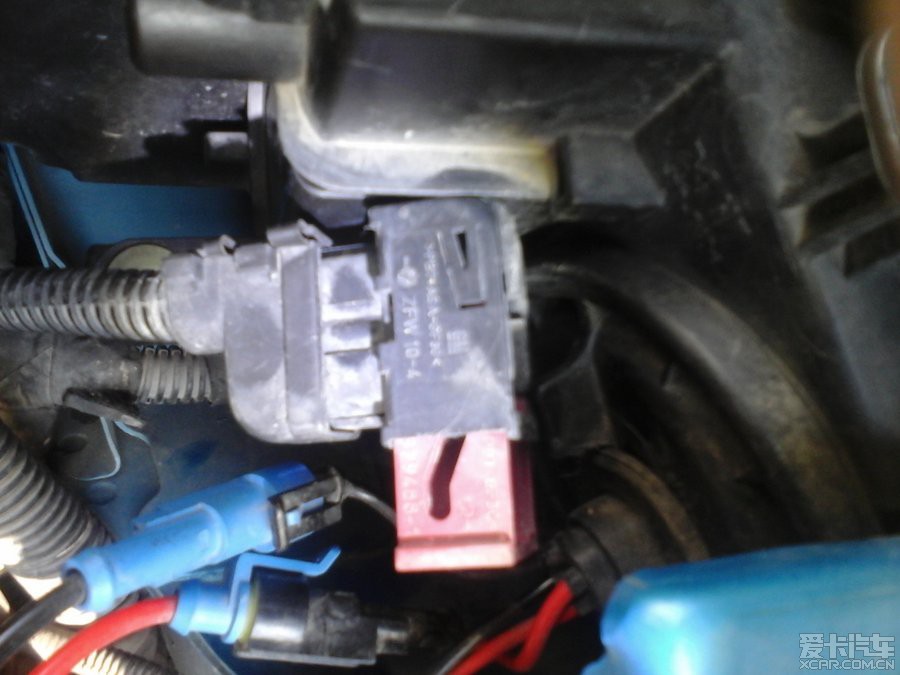

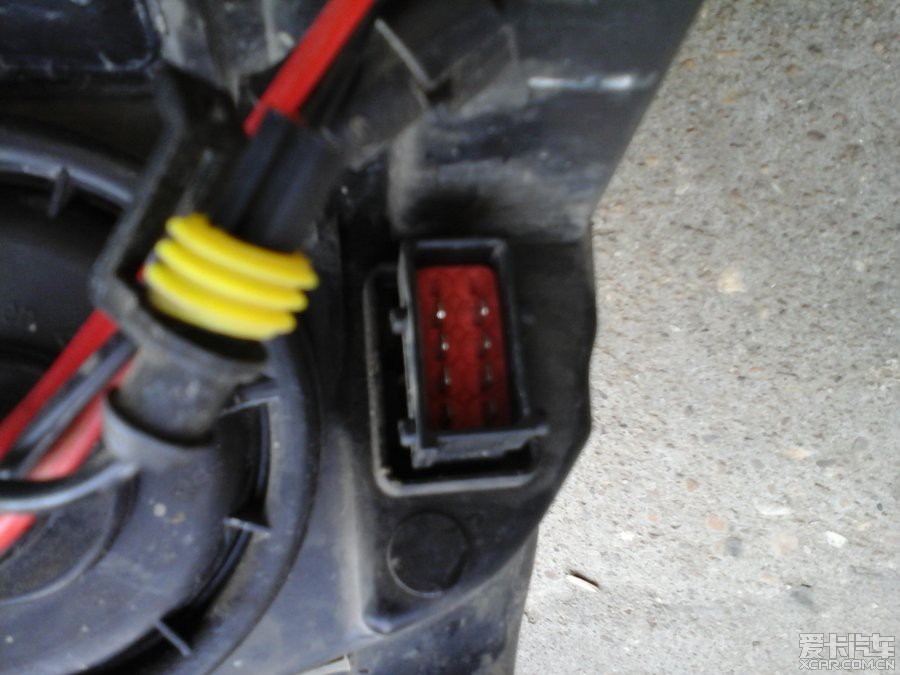

总线插头，

这样的撬红色保险就开了

右面第二个空了一个就是了，通用你都设计了就是一根线的事你都
给阉了！够狠！

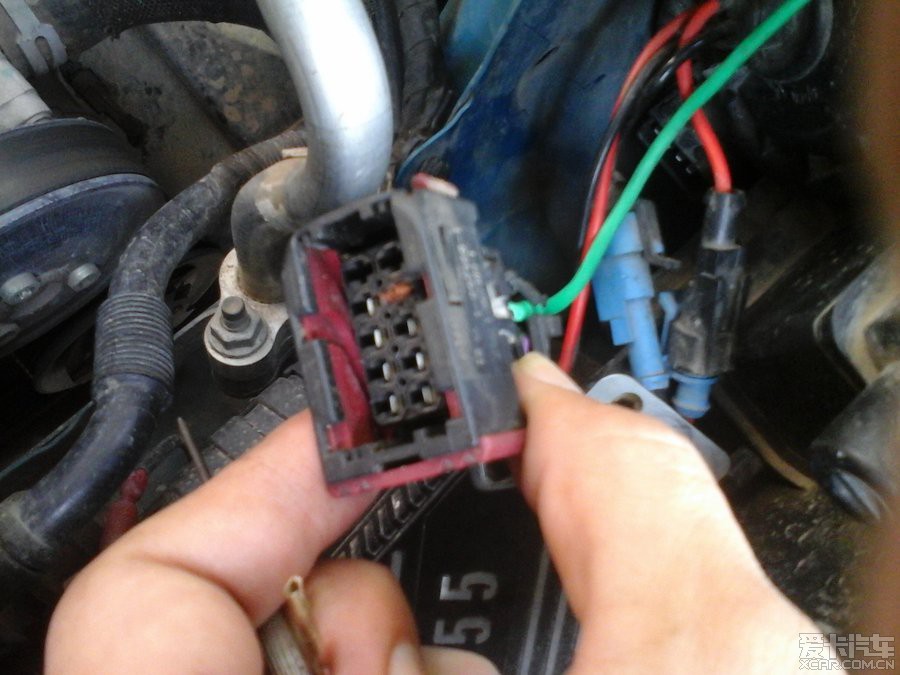

找了个很粗的铜线，把里面的胶垫顶出来插进去，我没找到合适的
触片，先用这种原始的办法接触着用，这几天找到合适的触片换上就
好了

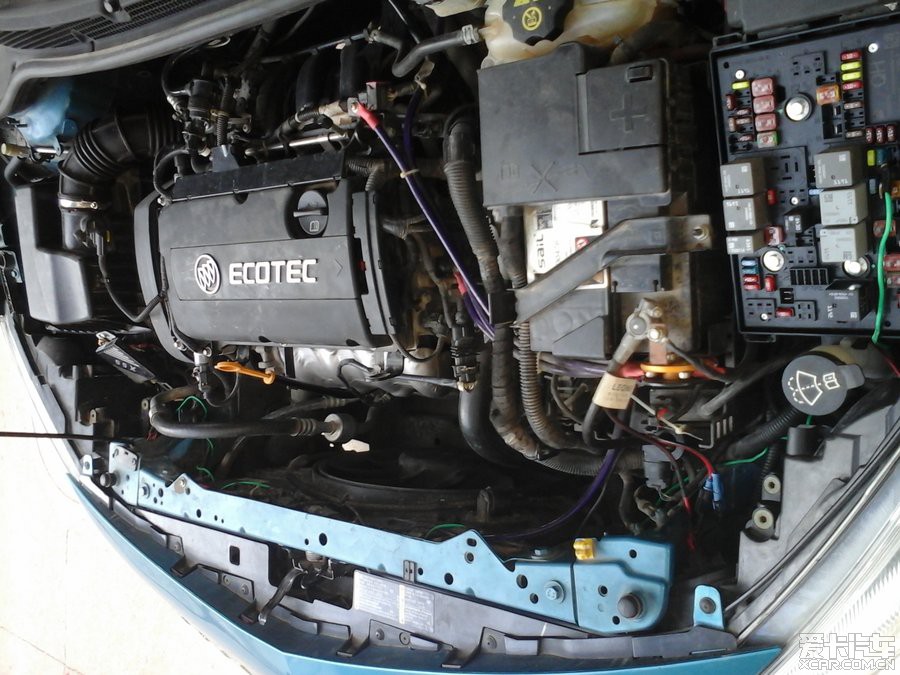

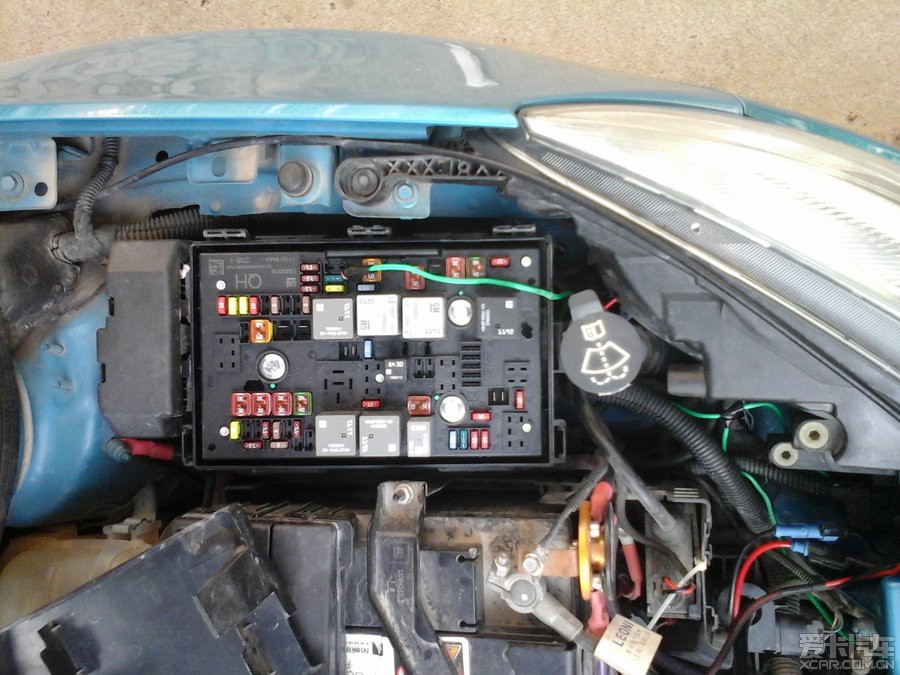

两个都换好后走线串联后接到这个上，几号不记得了，自己翻下本子
我这个是大灯高低调节的保险，用的少就直接插上了，绿色的线丑了
点，但是手头没别的粗的，对付下吧先

完事儿~

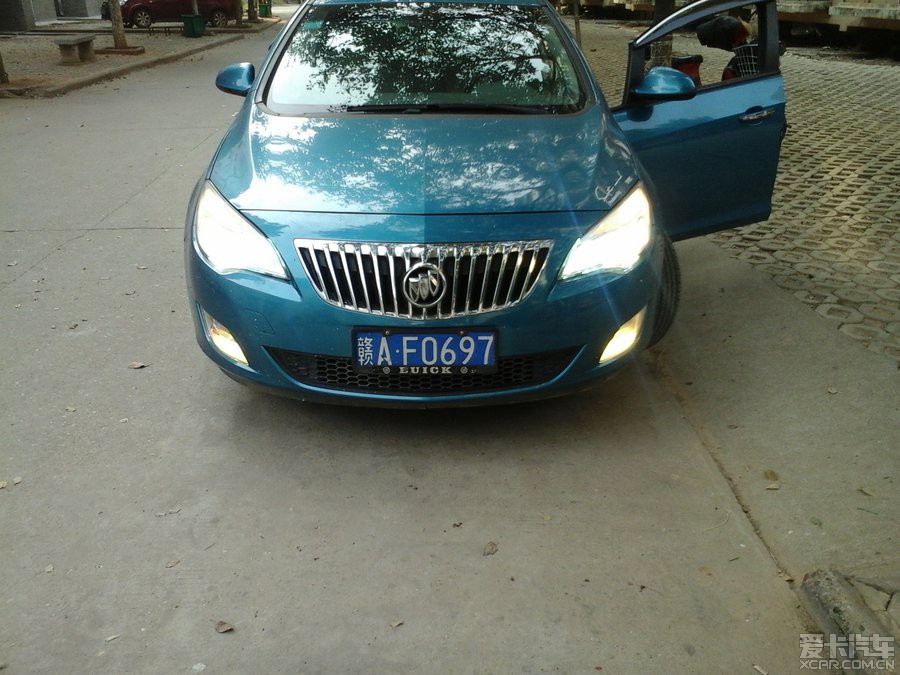

试试效果，钥匙第一档不亮，第二档就亮点火后也常亮，且车里的
示廓灯那档不用手工拧了，后PP的是不亮的哦~而且原车灯泡是
T20双丝的示廓灯是小功率的，日行灯模式是21瓦大功率的，点亮

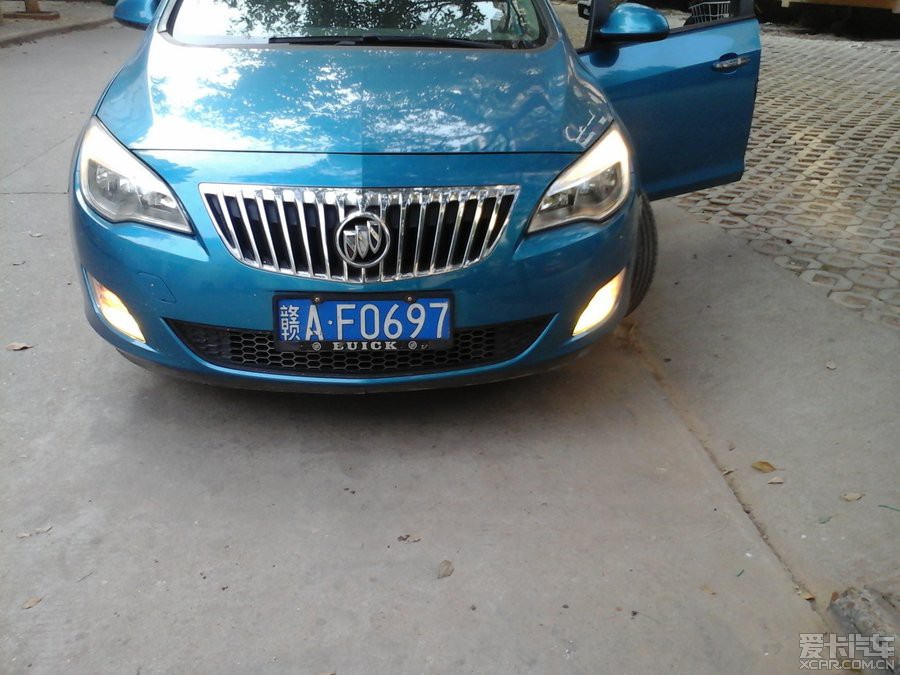

后明显比以前只拧一下开关的量多了！白天都这么亮了，

打开黄金眼，也就这样嘛~哈哈

火力全开~全氙气哦~唰唰唰唰~

时候不早了，明天继续发~

越玩儿越野

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

拉达泥瓦

5W+
爱卡币
2415
帖子

加关注 发私信

青铜元老

注册 2011-06-16 来自江西省|南昌市

发表于 2014-10-20 22:48 IP属地：未知

2楼

这儿继续吧，反正都拆了直接把记录仪走个线，网上装
记录仪的很多，过程差不多，我主要就是考虑到记录仪不能
用车上的屏幕看就浪费了，于是乎关键在于怎么让车上的屏幕
用上，因为倒车影像可以切换显示，那一般这种导航的输入
端子一般都会预留一到两个，除了接DVD和倒车影像外肯定
还有的，抱着试一试的想法先拆开看看吧~既然里面挂档
机构已近拆了，里面更好拆了，

档盖下面两个螺丝一左一右先拿掉

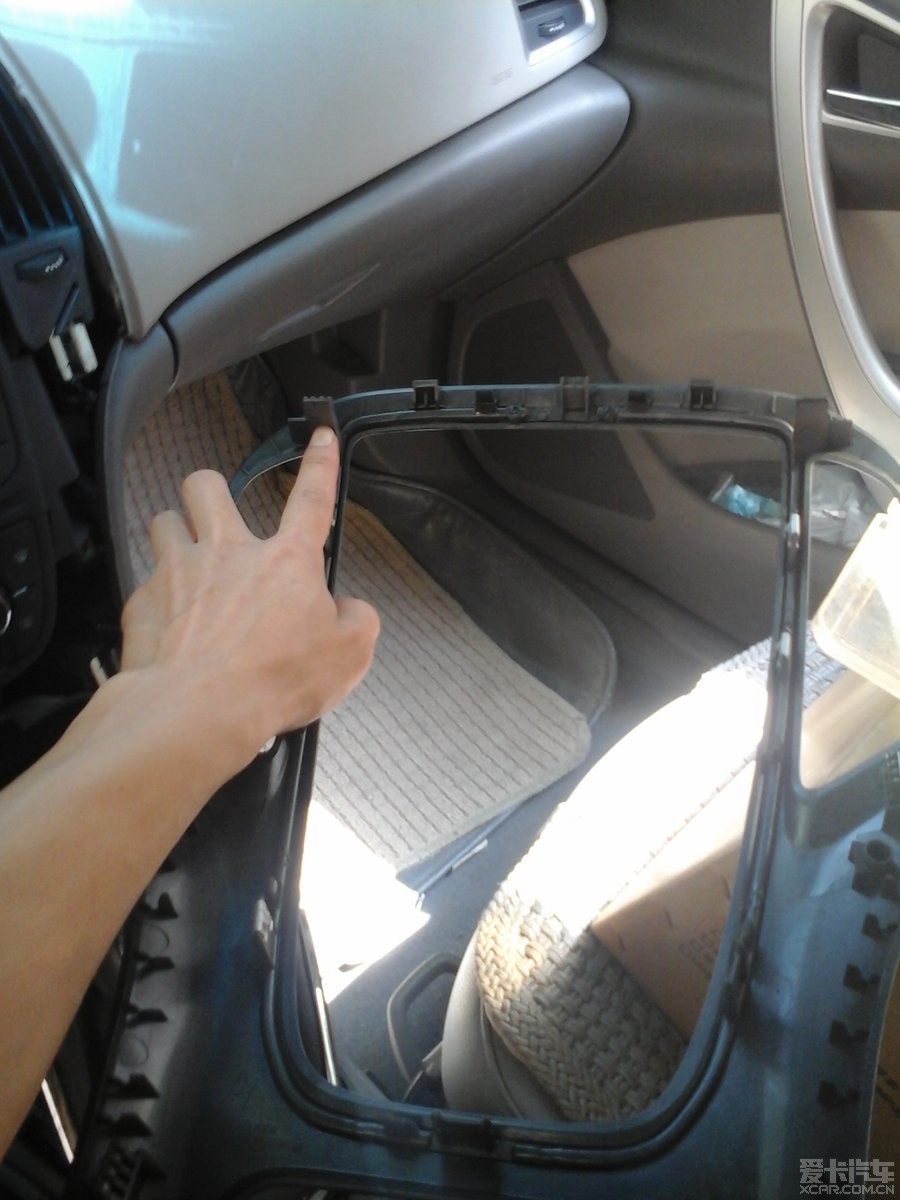

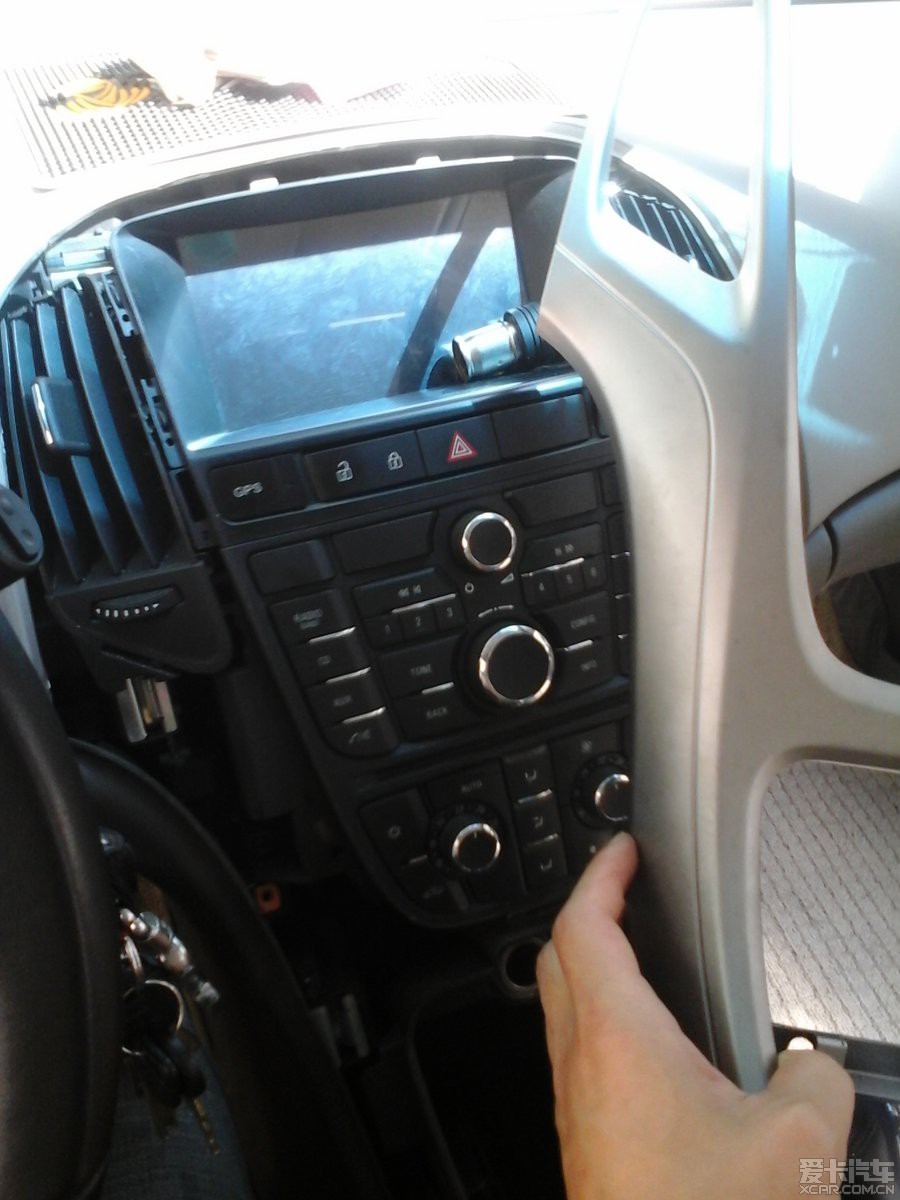

顺着边往上撬吧~注意力度

下来了

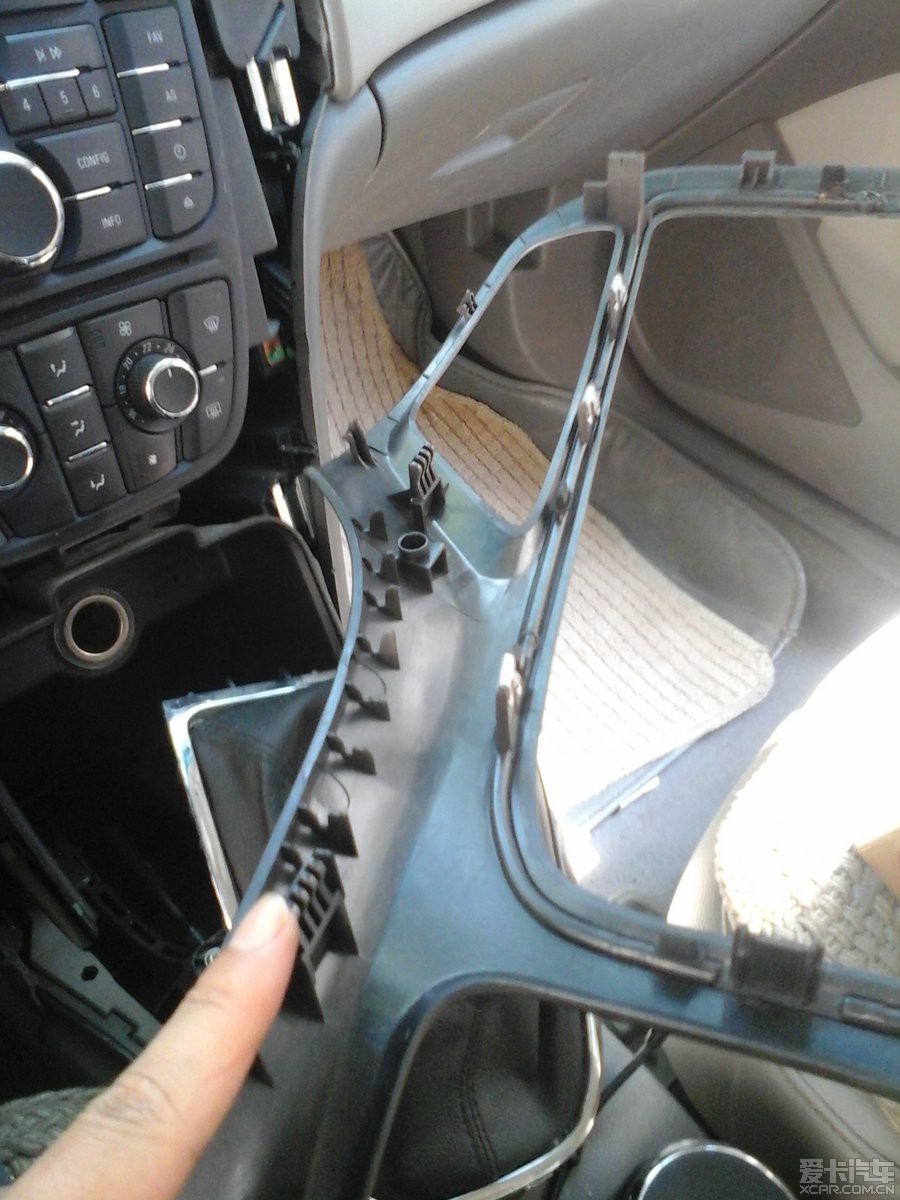

注意这里，是大卡子，主要撬这里哦

还有这里

还有这里，三个受力点开了其他的轻轻拉都出来了

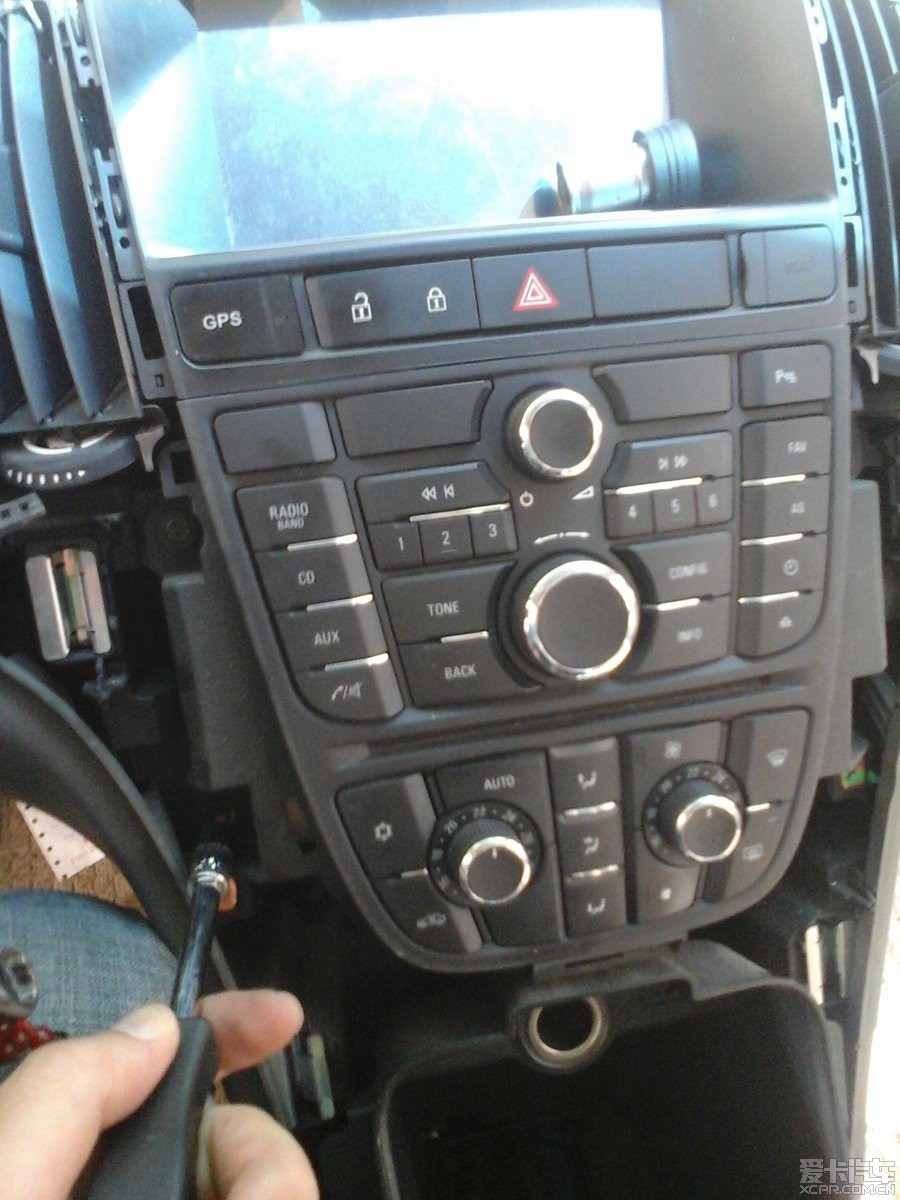

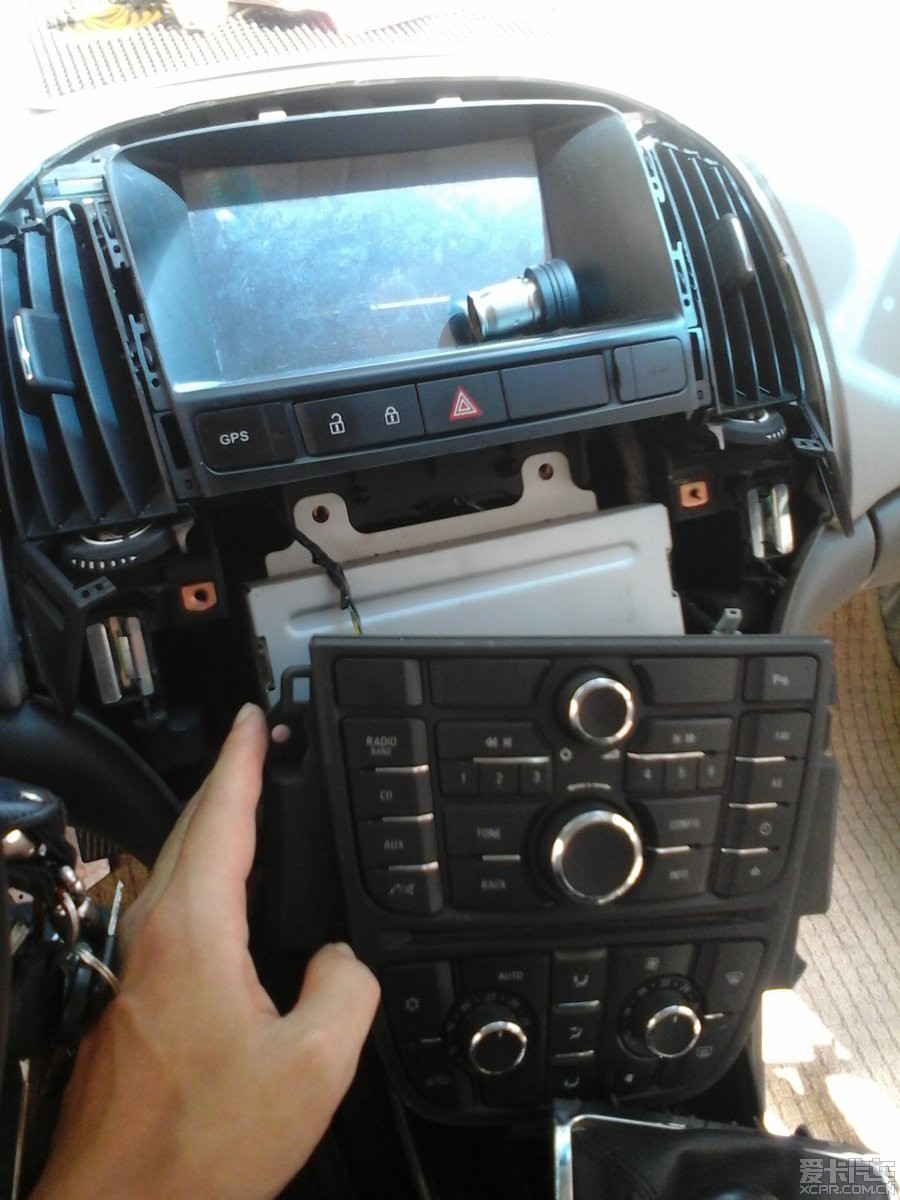

继续拆控制板，四颗螺丝就全下来

最后一个拆啊拆

拿下来了

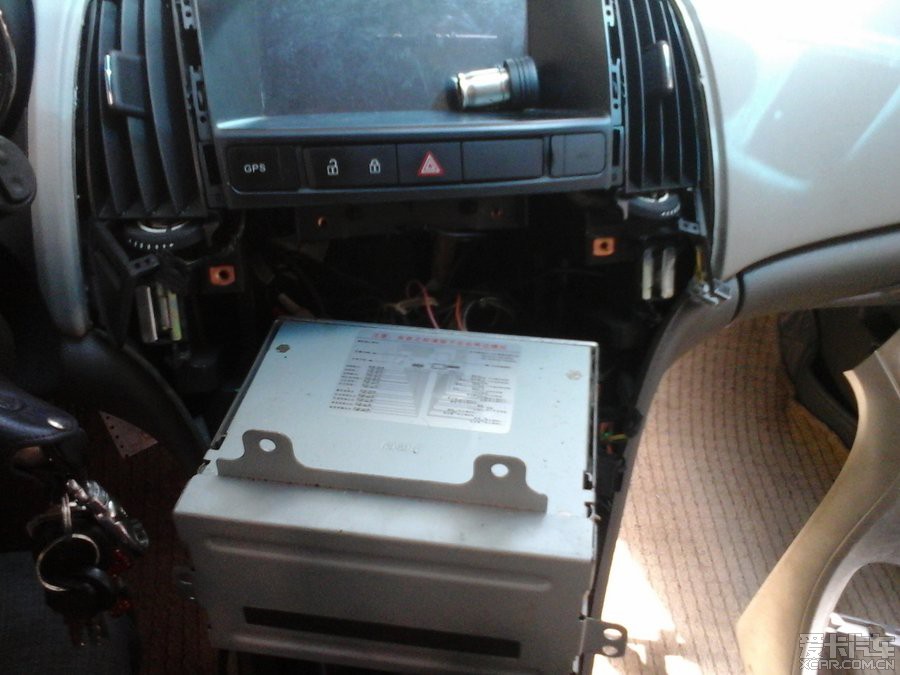

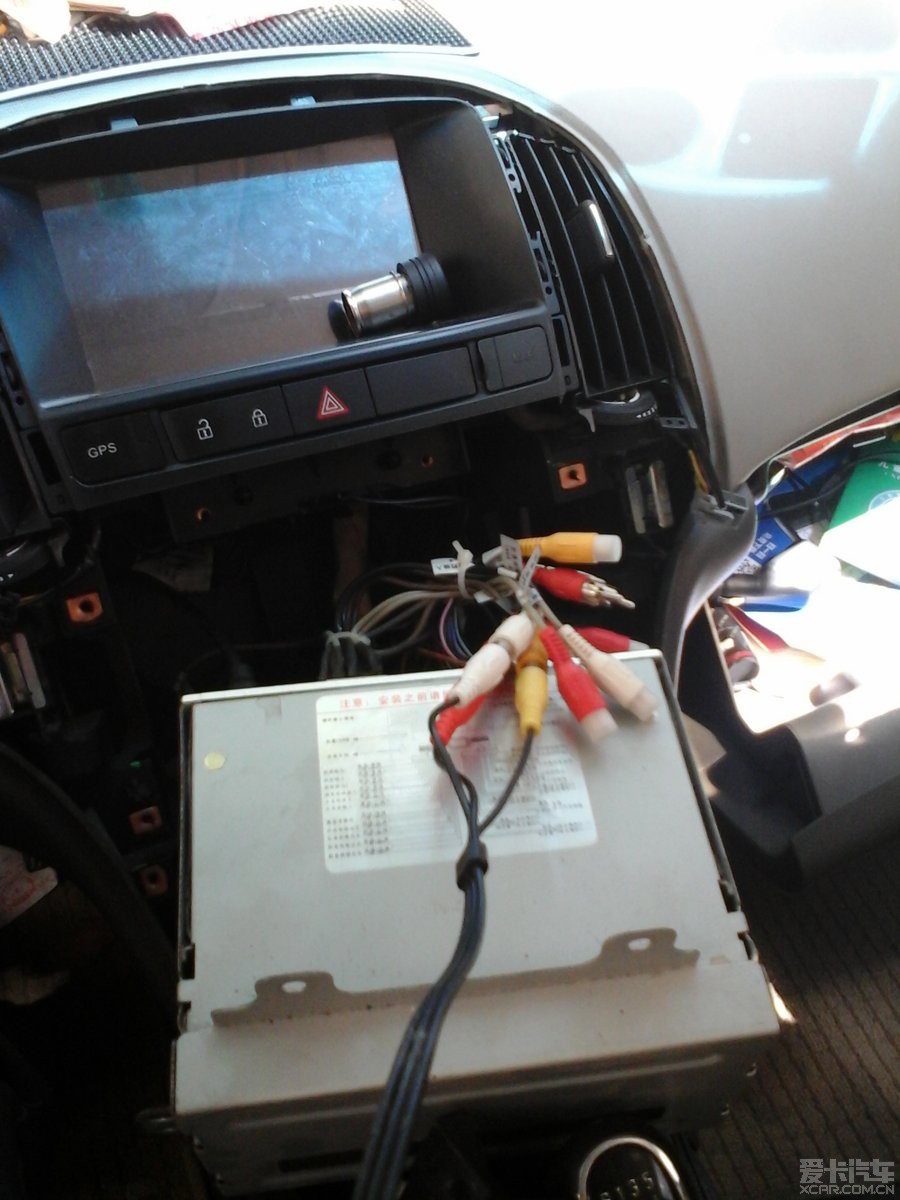

主机拉出来

哎呀我去~这线多的~我哪认得啊~

还好有说明~标明了什么颜色的线什么颜色的头是干嘛的
除了色盲以外都能懂，不同厂家的都差不多，一定会标记
因为出厂以后不标记起来，安装找线难得话估计那个导航也卖不掉
了，因为没人愿意装~

空了的视频输出，证明还能接一个屏幕哦~

就是这个了，视频输入，没用的，但是要看好它用的是哪路信号
否则要是和倒车影像一样常亮就麻烦了，其他功能都用不了了，
或者不看DVD的可以直接上DVD视频的输入，这样选择DVD时就来图像
声音还是DVD里的，我是选择了导航里面有一个AV输入的功能
以前只用手机插过出声音，没有画面，总提示没有外接视频信号输入
这回我要让他切换成记录仪了~

有线电视机顶盒的三色线~黄的视频，两个音频，音频我拔掉了
点烟器上的接口，点烟器那的AV一点儿没用，12款以后都换成USB
接口了，什么年代了还用AV，直接阉了~

就是这个AV了，小洞洞

背面插口，黑的，白的是点烟器插口

通用预留了位置，某宝上有直接换USB的配件，这次没研究
下次研究下换成USB的，想动手的老款可以研究换掉，不用总把
U盘藏手套箱里了至少我还是，U盘听歌都是跑长途听下
里面下的无损格式的很大，一般都是手机蓝牙上车自动播放手机里的的
方便酷狗随时换歌听

拆！以前自己换空调滤经常拆，轻车熟路了，先把胶条拉开
面板向外撬就开，记得从下往上撬

卸手套箱，4个螺丝拧掉，卸掉照明灯

线藏好，有颜色的是我之前走的电子狗，看不出来吧，这里可是
埋了三个线哦，电子狗电源线，记录仪电源线，视频三色线哦

继续走线，绝缘胶布包好，免得颠松了

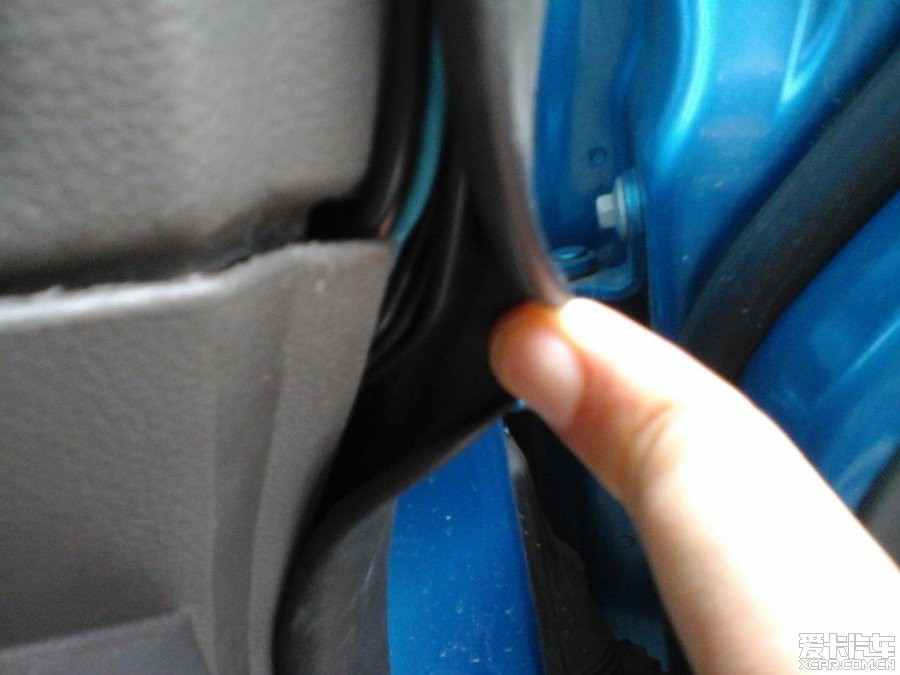

小狼右A柱因为有出风口所以不能拿掉面板，只能撬送以后把线塞进去

完全看不出来吧，
对了主角还没登场呢，先说选记录仪吧，早有这想法，但是大家
对记录仪的看法都不一样，网上宣传的很多，1080P的技术很成熟了
不知道研究，记录仪主要看镜头，看夜视效果，看芯片，看漏不漏秒
至于可视度没必要太大，畸变很厉害的电脑上也没法看，
比了很多，高端的韩国口红姬太贵，而且假的仿得太多，最重要是
没有钱

，安霸芯片的还有电容的趴趴狗太大，且评论夜视效果太差
总不能买个记录仪只是白天用吧，晚上就摆着？最终定下这个
号称1.6大光圈的，虽然怀疑不可能做到1.6这么大的进光量，最多2.0的
但是总比其他2.2的强吧，惠普有一个2.0的要过K了这个才6XX多，性价比高啊
虽然也是国内生产，但毕竟台湾官网查得到是正品就行了

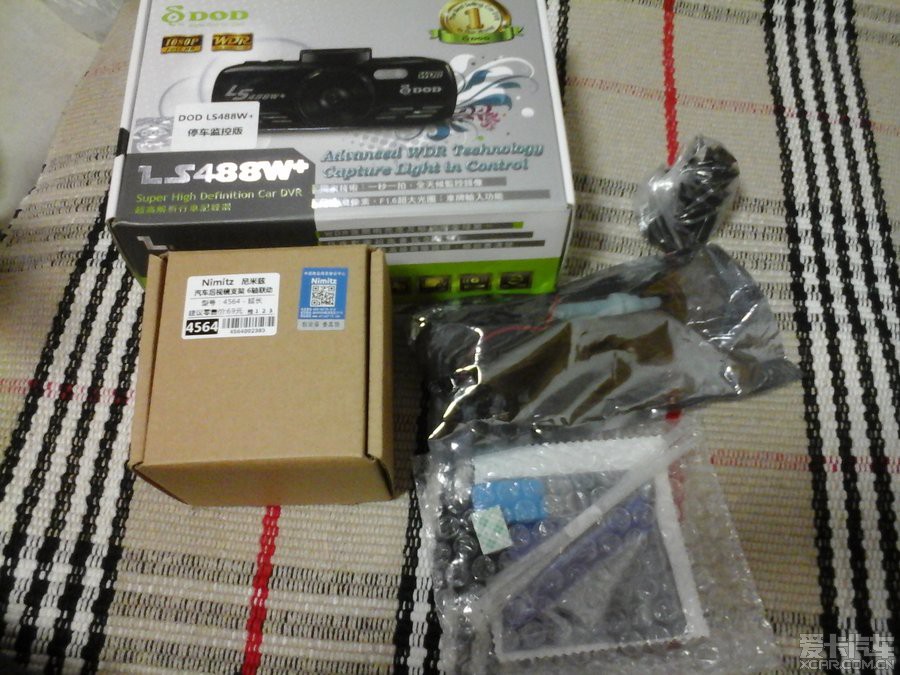

送了吸盘，3M和伸缩支架三个！5V转接线，我直接上伸缩支架，
因为咱小狼低配的后视镜就一个杆子，直接可以上，
至于去电，也唠叨下，有阅读灯取电的，有保险取电的
都行，现在的记录仪都考虑到打火时候二次断电的问题了，
所以只要接通电源开机，当你打火断电时候都可以用机器
自带的电容或锂电池维持机器不断电形成二次启动了，所以

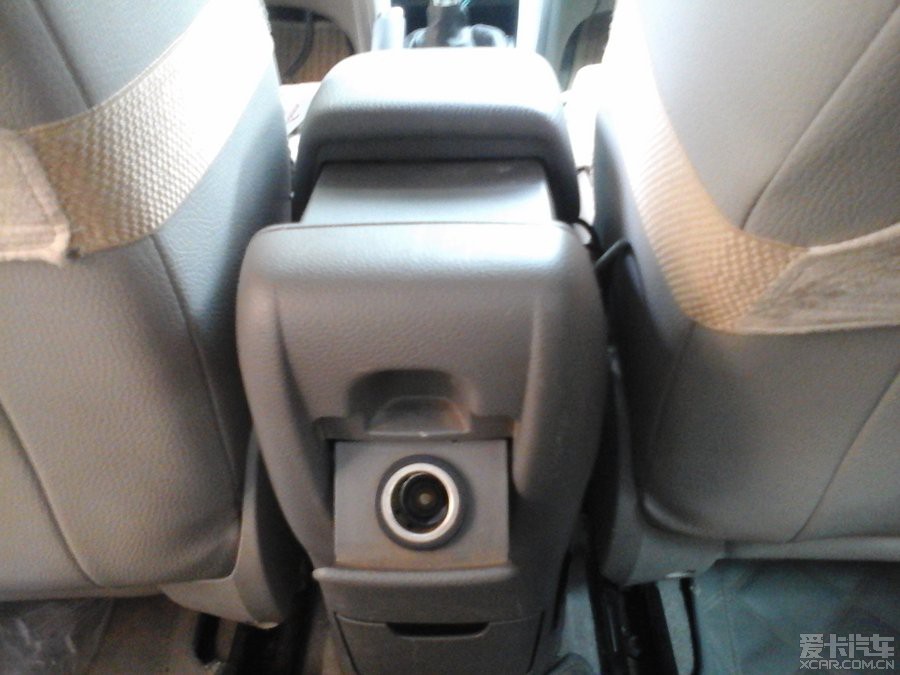

不用担心烧机器的事，我选择车后点烟器取电，
因为车后面的电源就是一摆设~还不如换成出风口实在或者换成
储物盒！

走线不说了，以前帖子发过

扣开这里，从储物盒上面绕线藏进去，副驾驶边上直接通道手套箱

线从副驾驶座位上来，看不到了

注意右侧黑线，这是关键哦，因为后面想通过去没有空间，
走盖子轴那时间久了会磨断，撬开线左侧的小盖子正好插进去

盖上也不影响哦

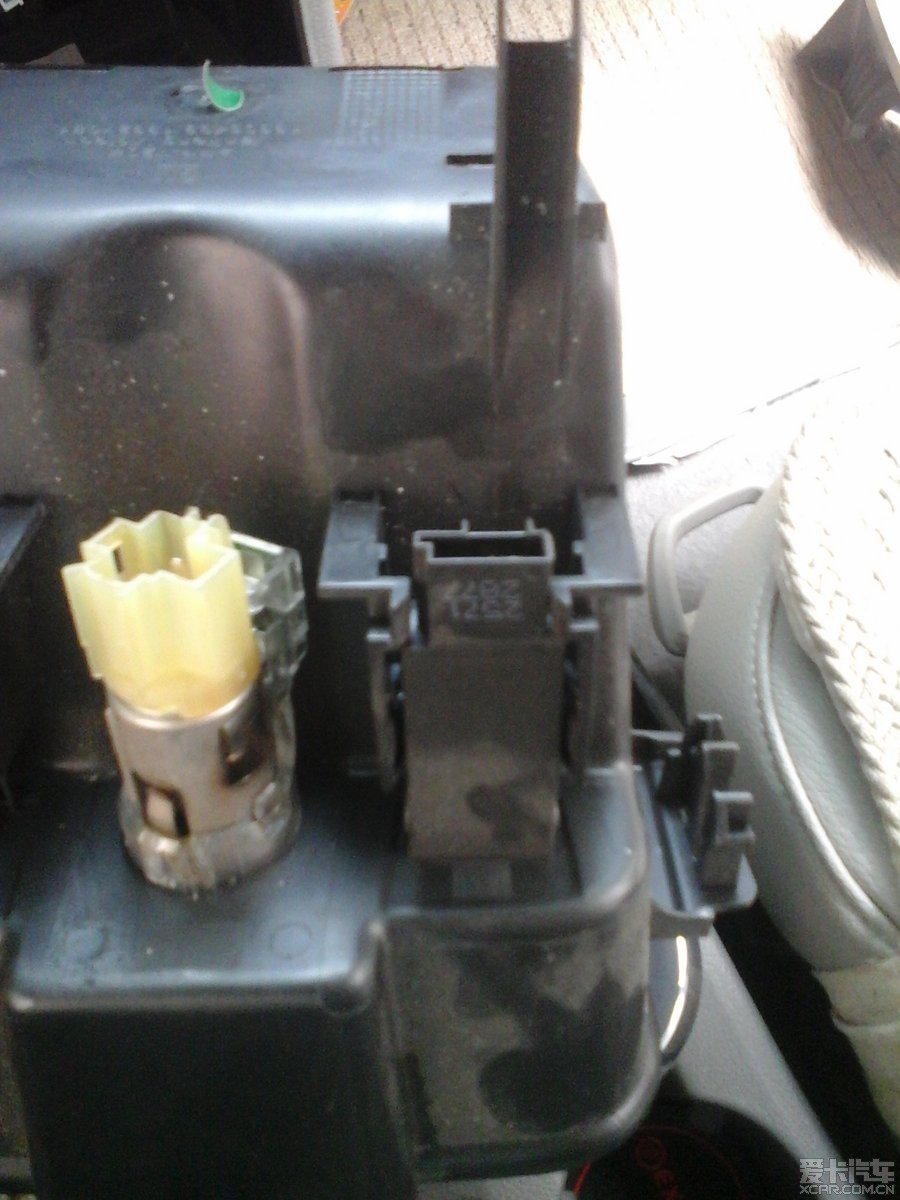

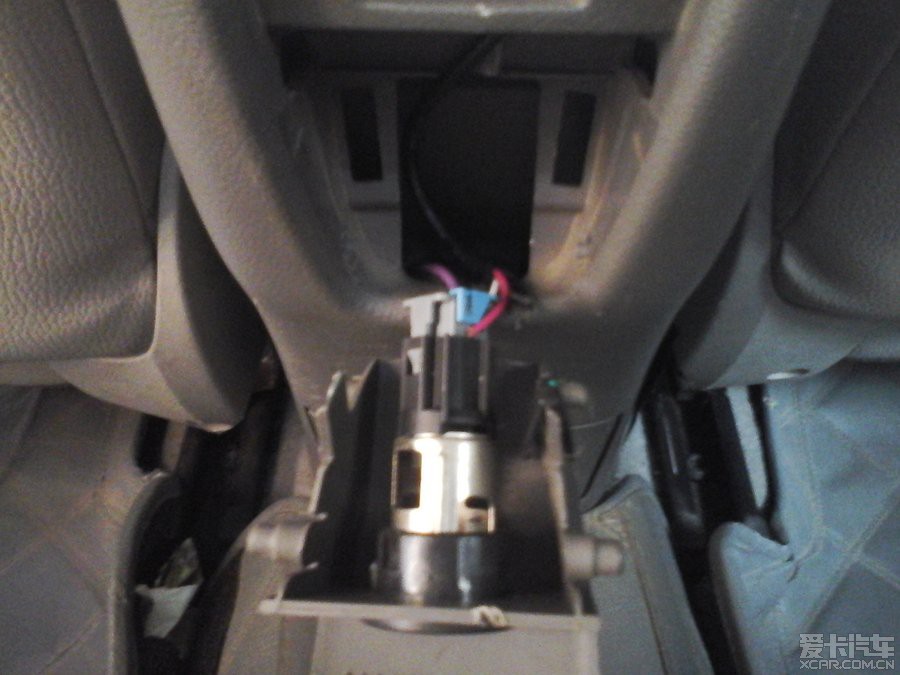

就是它了，没用的家伙现在让你有用起来~！

四个塑料定位的，用手向里捏就能拿出来，然后拔下插头
把线的铜丝部分多弄点出来，最少2厘米吧，找准了正负极
的洞捅进去，利用插头卡子把线压死，注意分开线，别碰到短路
一般点烟器正中间的触电是正，四周是负

还原成品哦~放手套箱是因为随手可以控制电子狗和记录仪的开关，
有时候电子狗很吵，，市区随手关掉哦，我不喜欢前面点烟器乱七八糟的
又有掌控欲，这样看着清爽，实际暗藏玄机多好~哈哈

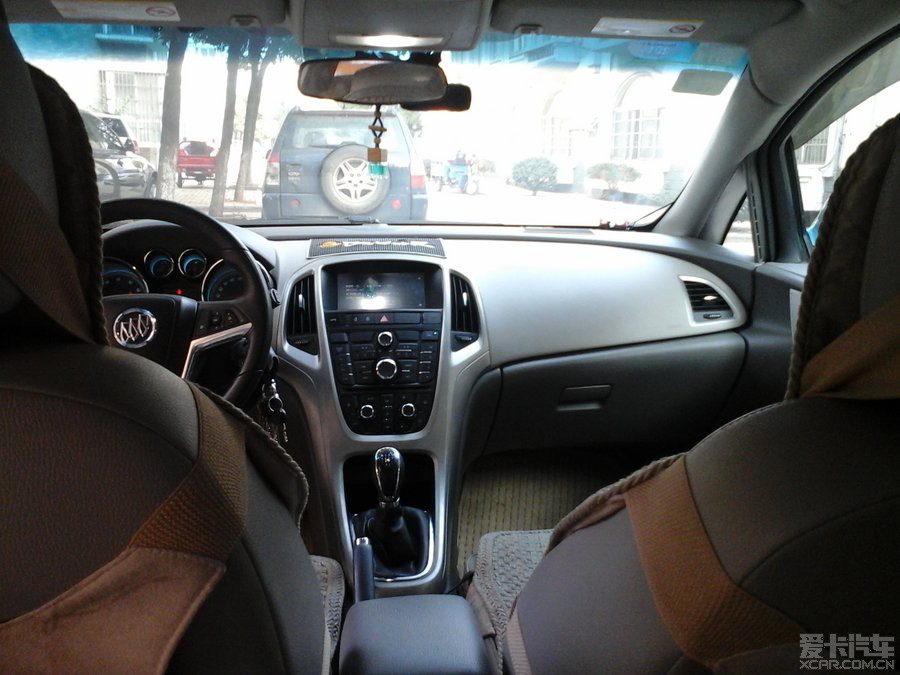

欣赏下

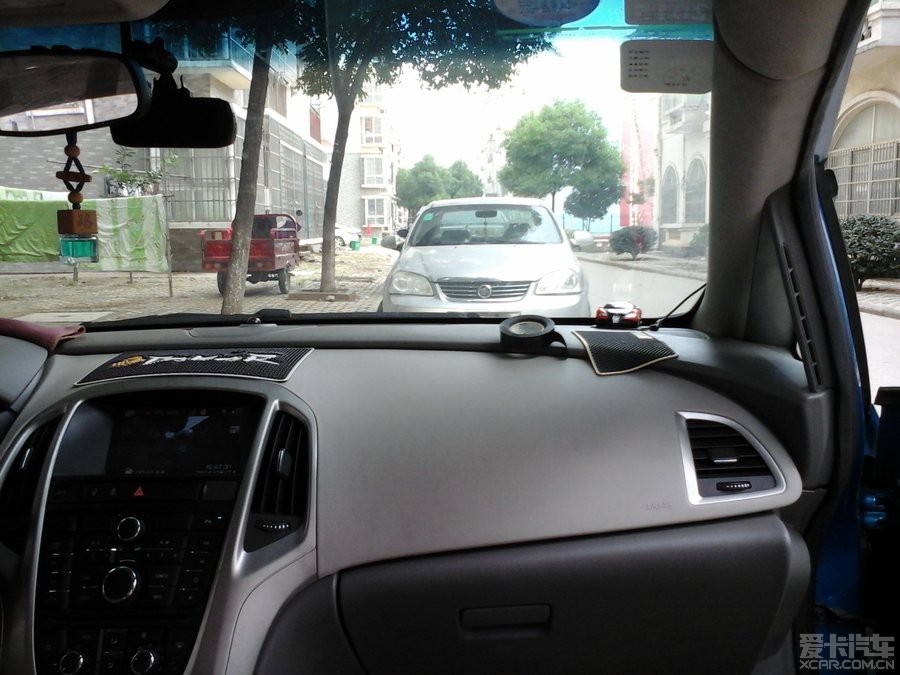

主驾驶只能看到一点点不影响实现，且记录仪一直是关屏的，

后面看下

手机真差~谁赞助个6+给我

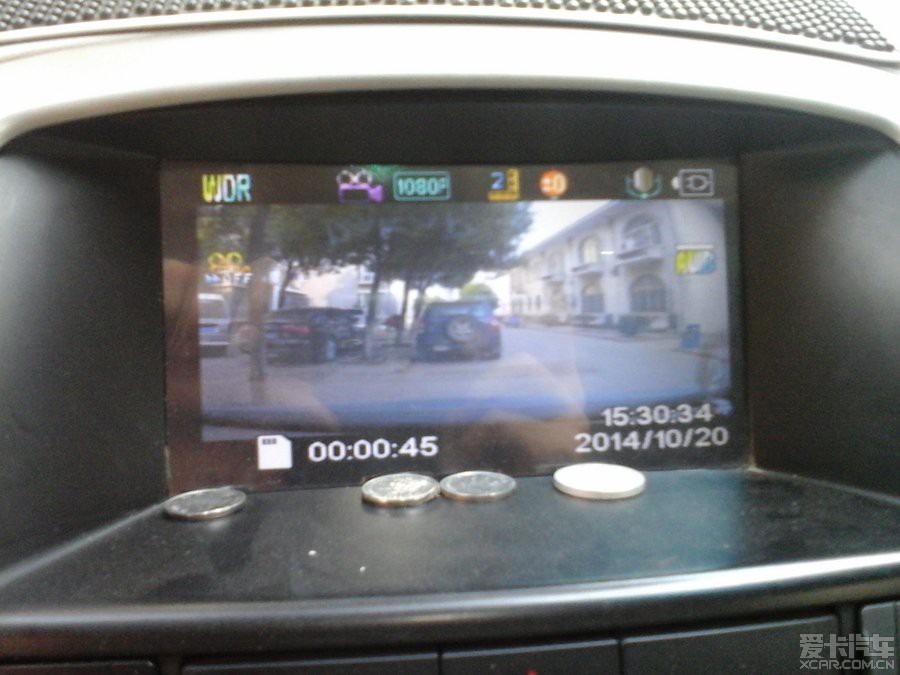

终于实现了边开边看，实时监控功能，不用总那卡回电脑去看了，
关键时刻可以给JCSS看哦~这才是记录仪的价值所在~！
平时就切换到我的善领听歌就行了

老照片，11年就装了，那是还很新哦

到此结束
等下，因为自己手笨，开原厂日行灯时候不小心把以前的LED和原厂
灯泡掉灯罩里了

，无奈自己拆灯吧，买了那儿磁吸，没毛用，
还是拆吧~

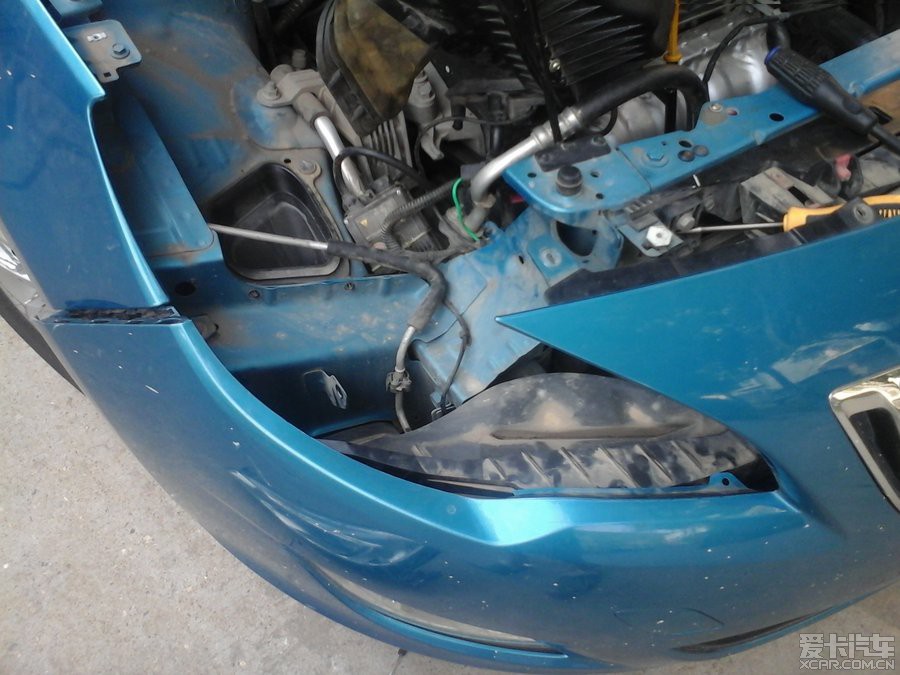

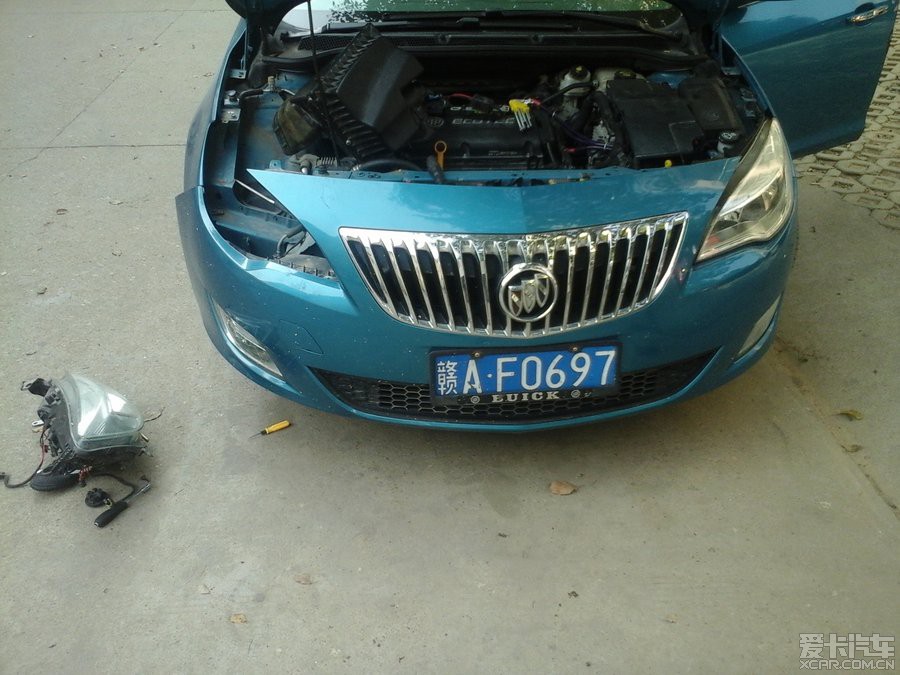

轮子先打到底漏出三个轮拱内保险杠螺丝，拆下，注意是内六花螺丝
不是内六角扳手哦，为了拆它花了30大元买了一套~就为一个扳子！

拆松保险杠上面，用点力拉开保险杠，塑料的不怕拉

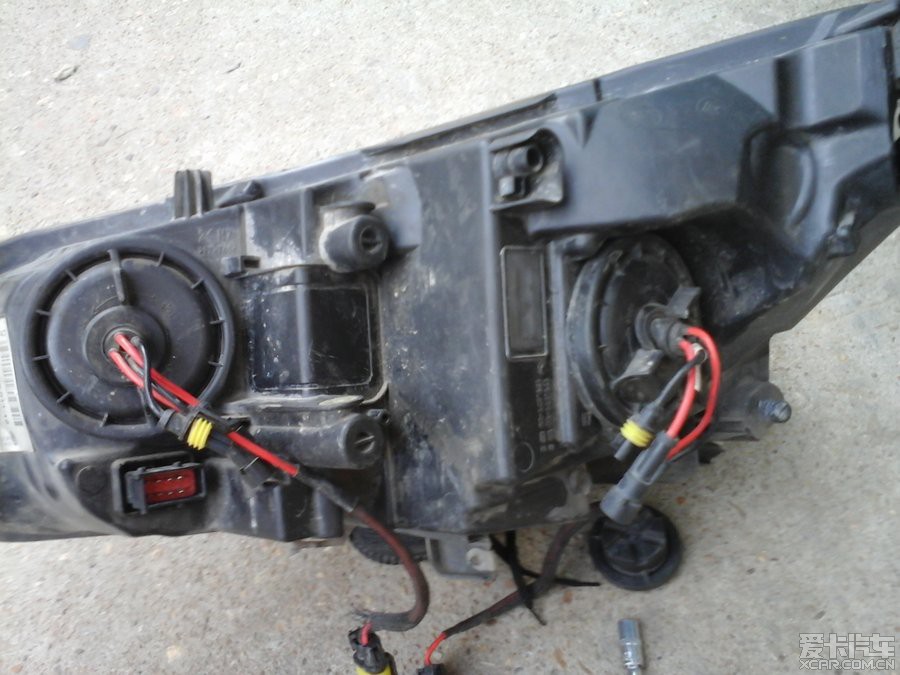

拧掉4颗螺丝！记得是4个，我拧了3个就想拿下来，忘了下面
还一个，拉了半天差点用暴力！还好爬下去又看到了，

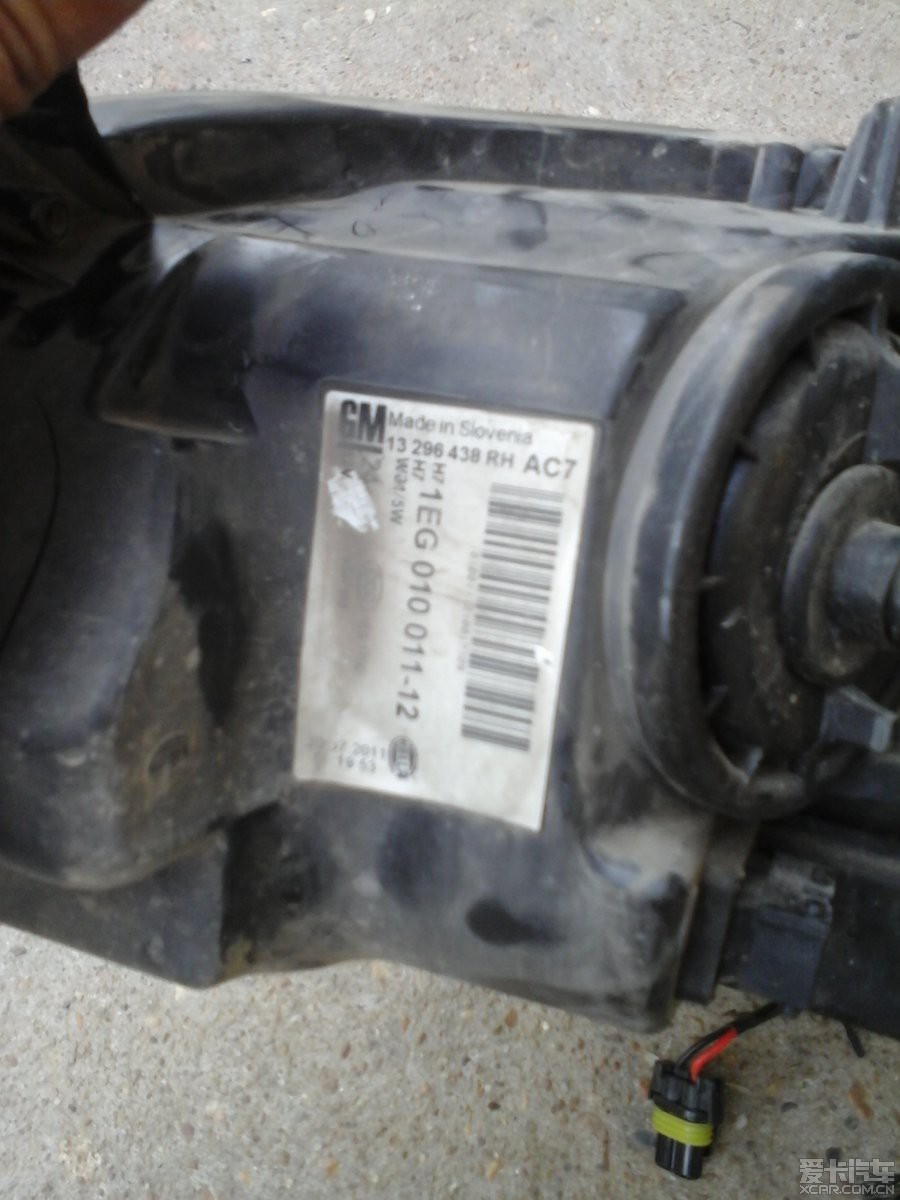

斯洛文尼亚造，海拉牌~

通用良心啊~！怪不得改灯的说
我这个不好改，冷胶拆一个要一个多小时，质量没的说！

全氙气，自己改的~不比外面改装店来的差~用了2年了，杠杠的~

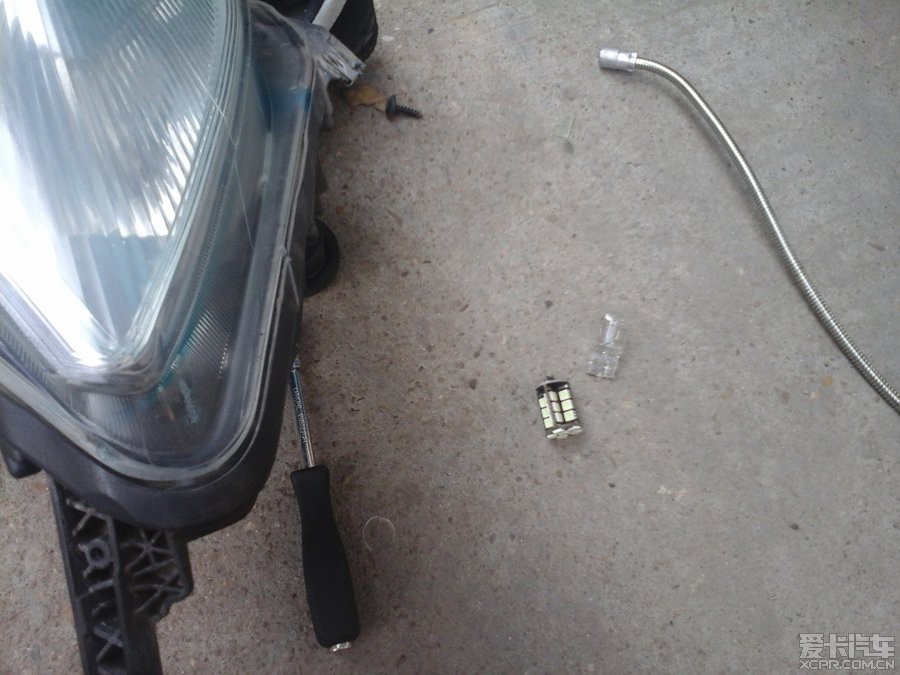

就是这两个家伙掉进去了，你给我出来!
最后说下，之前改了全车LED现在除了化妆镜和副驾驶储物盒照明是原厂
其他全是LED的，但是启动原厂日行灯的时候少了2保险，因为接反了
线路，但是也烧了我的纯蓝的示廓灯，又换了我冰蓝的
直接把灯座子烧化了，导致冰蓝的也废了，可以看到就是因为烧断了
灯头部分和灯座脱开了才掉进去的，可能是因为日行灯启动时候
电流大，以后再说吧，这样也挺好不是么~！生命在于折腾！

[ 本帖最后由拉达泥瓦于 2014-10-21 11:38 编辑 ]

越玩儿越野

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

dzyxjl 我来自荒野 5022 爱卡币 670 帖子加关注发私信青铜元老注册 2009-05-29 来自广东省\|深圳市	发表于 2014-10-21 10:13 IP属地：未知 3楼技术贴啊，要顶，什么时候有空请你指点指点。
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

平安是福1 8321 爱卡币 10061 帖子加关注发私信青铜元老注册 2012-02-23 来自山西省\|临汾市	发表于 2014-10-21 11:35 IP属地：未知 4楼顶。。。。。。。。。。。
	平安是福 [im g3120900_23a8b9c5fe82edf2cdac9W0oP4naOx9P][/im g] [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

拉达泥瓦 5W+ 爱卡币 2415 帖子加关注发私信青铜元老注册 2011-06-16 来自江西省\|南昌市	发表于 2014-10-21 11:42 IP属地：未知 5楼引用 dzyxjl 于 14-10-21 10:13 发表的回复技术贴啊，要顶，什么时候有空请你指点指点。瞎折腾呗，嘿嘿，自己倒腾才有乐趣呢，欢迎来搞~
	越玩儿越野 [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

zongyeqing 2.4W+ 爱卡币 1022 帖子加关注发私信青铜元老注册 2011-01-28 来自江苏省\|苏州市	来自爱卡iPhone版发表于 2014-10-21 16:43 IP属地：未知 6楼好作业可我的11款GT大灯里没电机，没办法了。
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

dzyxjl 我来自荒野 5022 爱卡币 670 帖子加关注发私信青铜元老注册 2009-05-29 来自广东省\|深圳市	发表于 2014-10-21 17:21 IP属地：未知 7楼我的是10年1.8的，里面原本就有原厂日行灯泡？怎么没发现，还有大灯可调也没发现，真是可惜了，都开6万多了才知道。 [ 本帖最后由 dzyxjl 于 2014-10-21 17:27 编辑 ]
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

尘世美的 276 爱卡币 186 帖子加关注发私信用户被禁止发言注册 2013-09-19 来自安徽省\|六安市	发表于 2014-10-21 17:50 IP属地：未知 8楼更多精彩尽在爱卡黑板报， Enjoy xcar! * 该用户太调皮了，已被禁言 * 更多精彩尽在社区首页， Enjoy xcar! http://club.xcar.com.cn/
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

拉达泥瓦 5W+ 爱卡币 2415 帖子加关注发私信青铜元老注册 2011-06-16 来自江西省\|南昌市	来自爱卡Android版发表于 2014-10-21 21:54 IP属地：未知 9楼引用 zongyeqing 于 2014-10-21 16:43 发表的回复好作业可我的11款GT大灯里没电机，没办法了。 GT就不知道，因为和xt不一样的灯，估计直接被通用设计时就简配了，XT原型车雅特是没什么变化的，GT原型车是XT估计阉了没商量了吧
	越玩儿越野 [每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

拉达泥瓦 5W+ 爱卡币 2415 帖子加关注发私信青铜元老注册 2011-06-16 来自江西省\|南昌市	来自爱卡Android版发表于 2014-10-21 21:56 IP属地：未知 10楼引用 dzyxjl 于 2014-10-21 17:21 发表的回复我的是10年1.8的，里面原本就有原厂日行灯泡？怎么没发现，还有大灯可调也没发现，真是可惜了，都开6万多了才知道。你比较懒不愿意折腾呗，车还在就好办，随时可以折腾啊
	越玩儿越野 [每日热点]:【旅行游记】夏天的乌兰察布... 回复本楼 \| 评分 \| 举报
