（极光稀有改装之“流氓钩+单车架”）帅气白极光也能 4+2

许多SUV车主是不是普遍都：
一，不喜欢在车顶放自行车，相对于SUV车型来说太高，取放单车很不方便，不知道该如何更节省空间又方便操作地开着车带上自行车去旅行呢？二，看不上挂后备箱上的，几根背带钩住后备箱盖让人看上去很不放心。不知道该如何更节省空间又方便操作且安全放心地开着车带上自行车去旅行呢？
那么我想，你们想要的答案，在这里：
在拖车球上安装单车架搭载自行车，既不用考虑限高问题，安全稳定性方面也是所有汽车搭载方案里面最专业的（与房车固定原理相似）。当然这也是迄今为止多数人认可的在SUV车上最合适的自行车搭载方案。
不要一听跟房车相似就以为会很麻烦哦，其实想要安全、方便、快捷地出行就这么简单。
首先，要给爱车做一个小手术---加装一套专用拖车钩，此“拖车钩”非彼拖车钩，它不仅有拖拽车辆的作用，它更多的用途是用来拖房车、拖挂车、小平板车、摩托艇、皮划艇...当然还有一个作用就是搭载自行车。
拖车球是固定在原车防撞钢梁位置或原车防撞钢梁位置正下方，与车大梁链接受力的拖车杠，拖车杠上外接球头，球头从原车后包围正中间下方探出的直径为50mm的不规则球头（四周规则，上下扁平），这样的一套链接系统被称之为“拖车球”也叫拖车钩、流氓钩、拖车杠、牵引杠......
而后拖车球式自行车架，就是靠这么一个球头来与车相互链接的。
改装清单：1.德国威斯法利WESTFALIA 路虎极光专车专用经典款拖车杠+球头一套
2.德国爱德乐Atera EVO3自行车架一套
拖车球与自行车架咨询请联系我朋友：***** ，购买的话说是爱卡里“农用SUV”介绍的会有优惠哦

以下就是路虎极光安装拖车球+球式后拖单车架的全部安装步骤：
准备拆卸螺丝、卡扣所需的工具

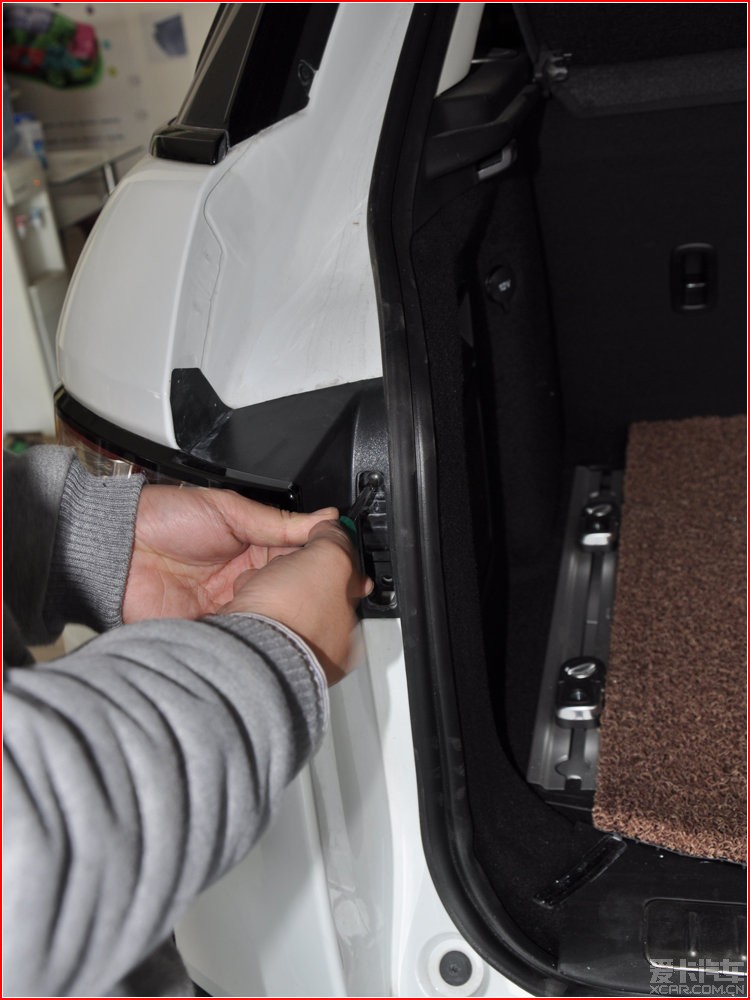

为方便拆卸包围需将大灯拆下

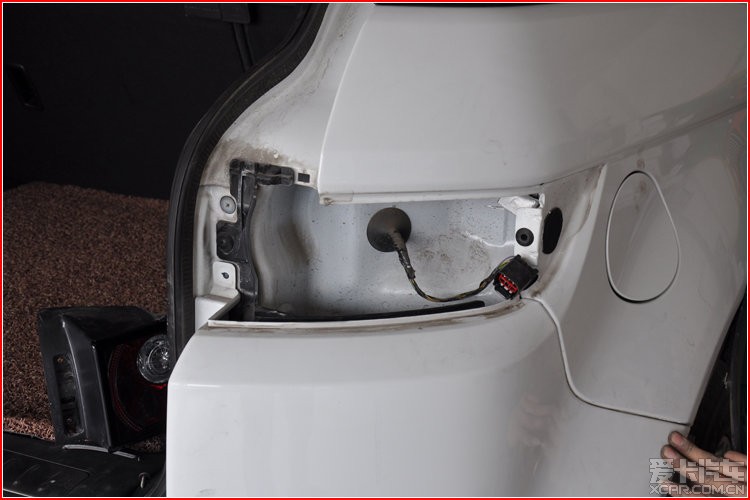

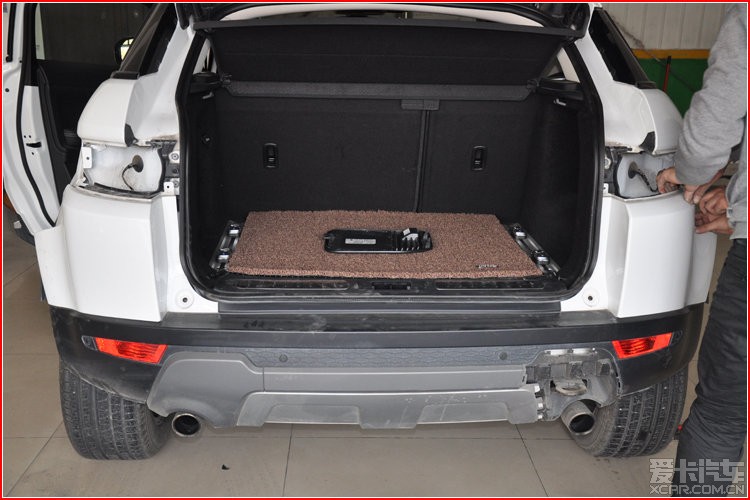

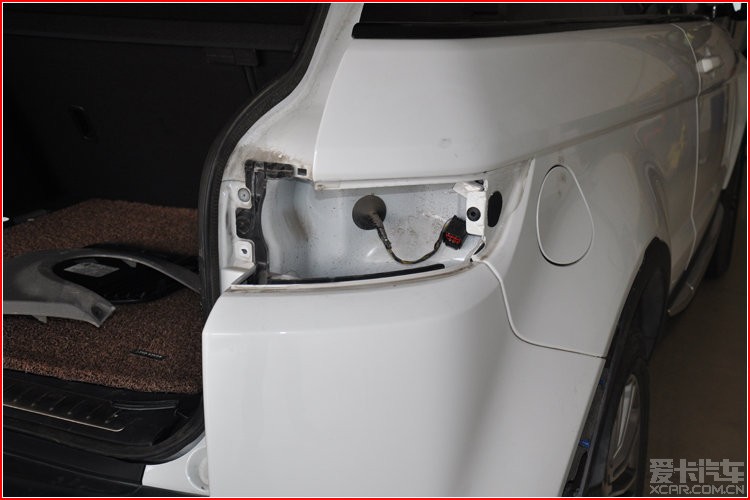

两边大灯已拆下

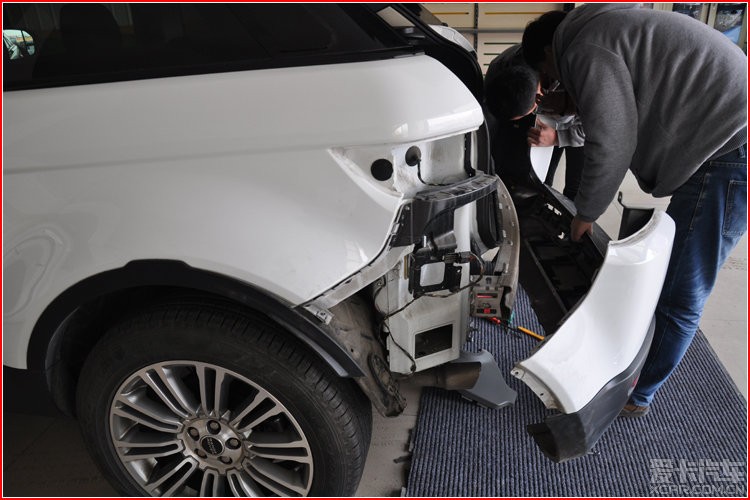

包围卸掉的时候需小心拔掉倒车雷达插头，以免弄坏倒车雷达

极光的倒车雷达插头上的卡子比较紧，注意咯

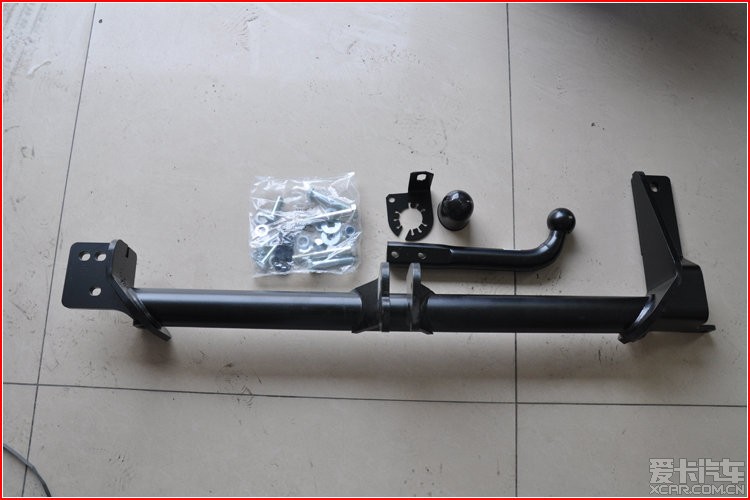

以下是拖车球全套配件：

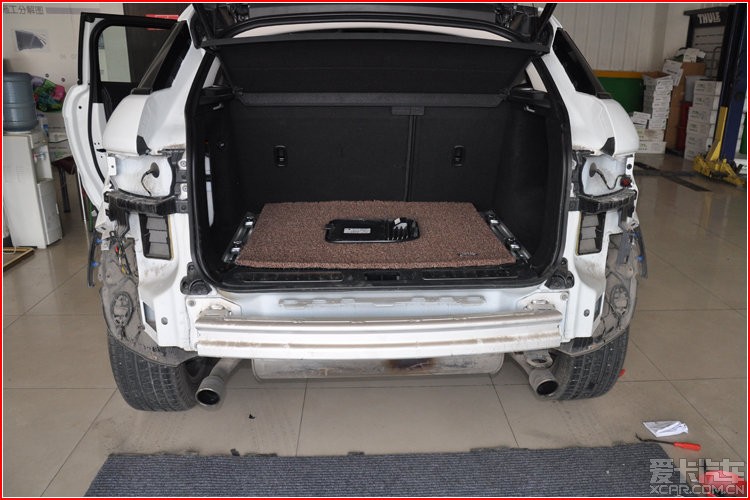

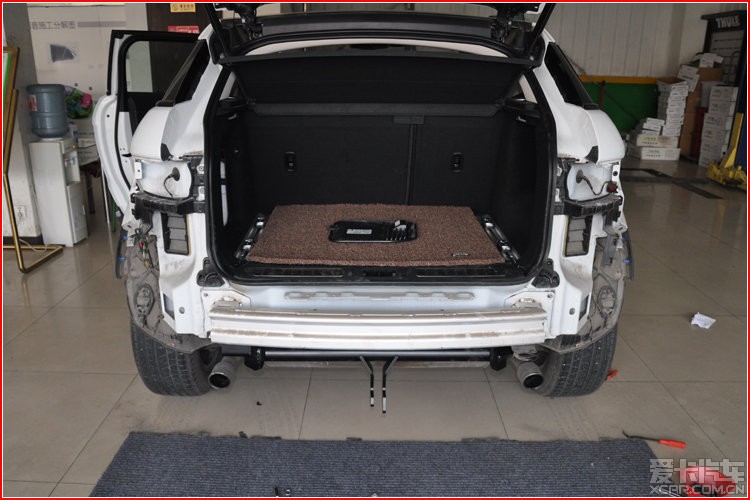

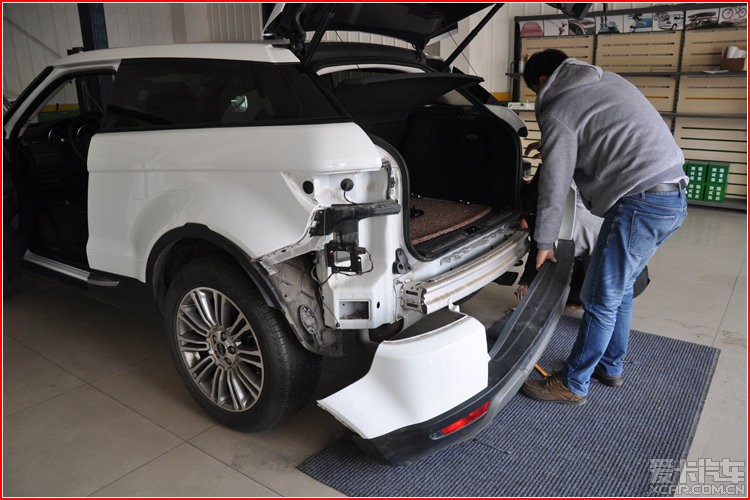

包围卸下原车防撞钢梁露出，极光后防撞钢梁为铝制，相对于大部分的日系车、韩系车都大为牢靠（当然不能和霸道、陆巡这样的硬派越野车相比，这些车都是可以用原车的防撞钢梁拖车的）相对于德系车和较高档次的国产车，防撞钢梁略显厚实，外形也比较大

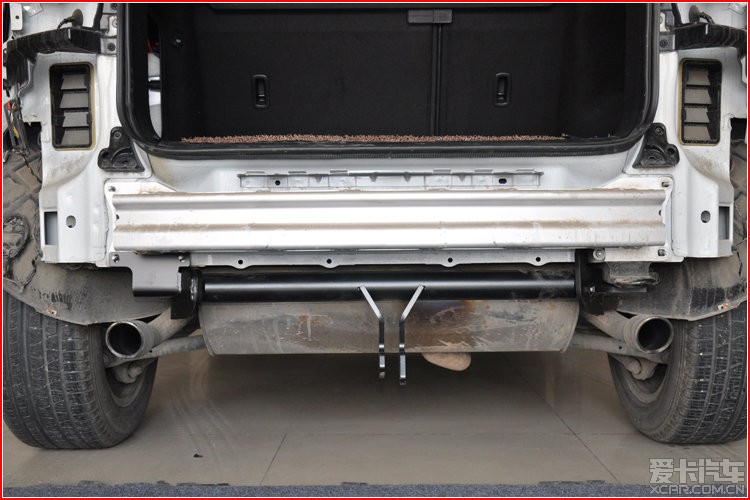

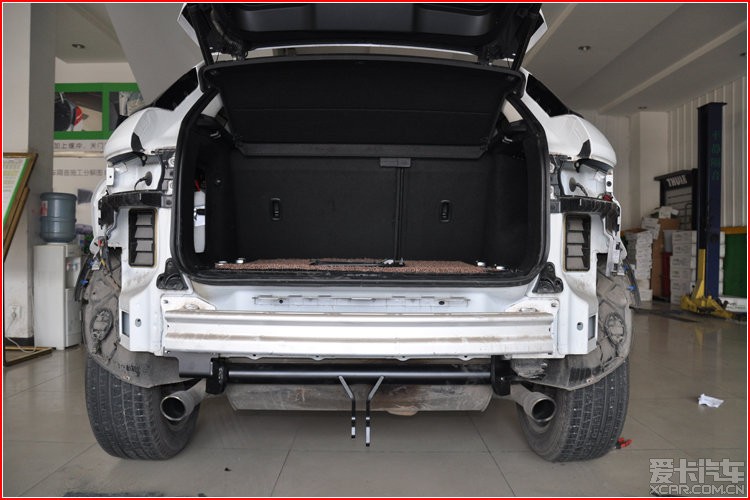

极光的拖车杠安装位置为原车防撞钢梁的正下方，通过6颗螺丝与原车底部大梁紧密链接

来张近照，好让你们瞧清楚了

[ 本帖最后由农用SUV 于 2015-6-9 09:26 编辑 ]

自驾旅途，乐享无限！

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

农用SUV

3445
爱卡币
943
帖子

加关注 发私信

黄金长老

注册 2013-01-25 来自北京市|北京市

发表于 2013-11-16 15:52 IP属地：未知

2楼

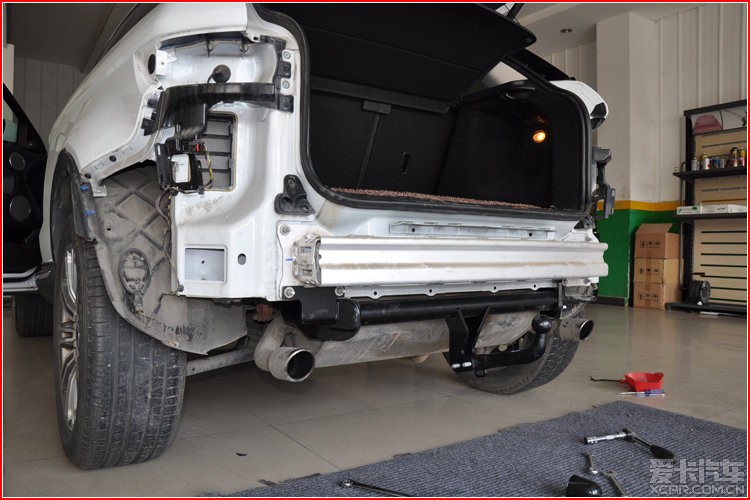

右侧45度角对比原车防撞钢梁与拖车杠（原车防撞钢梁体积大，但都是空心的，拖车杠虽然比较瘦小，但德国原装进口的用料那是非常让人满意的，毕竟德国人设计的初衷是拖房车用的）

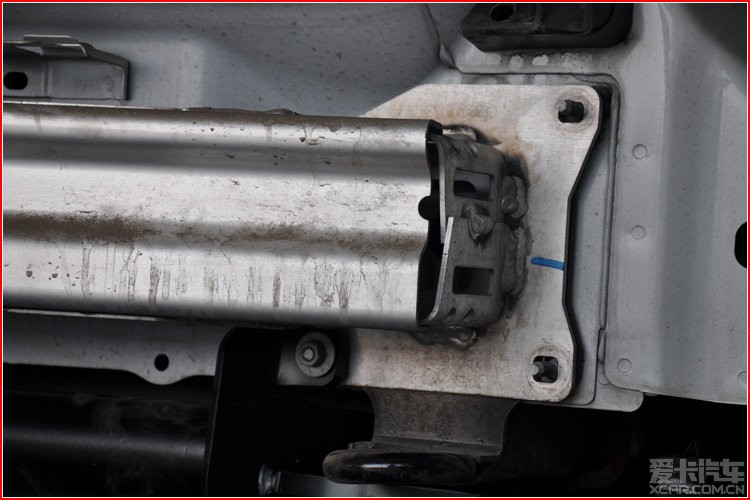

原车防撞钢梁的螺丝固定位

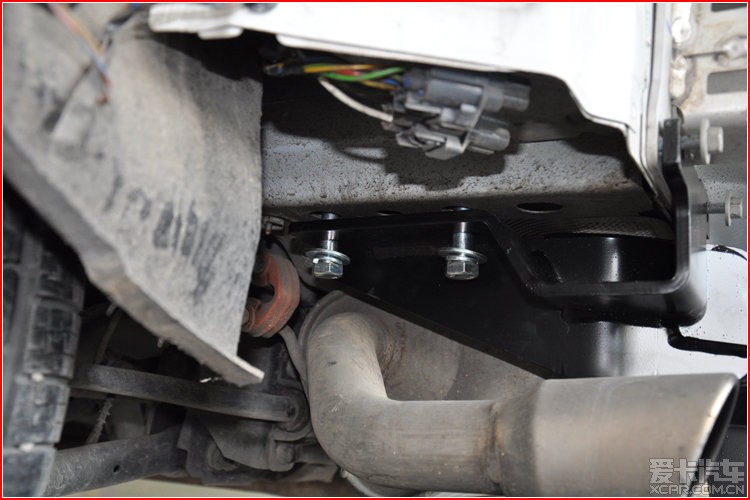

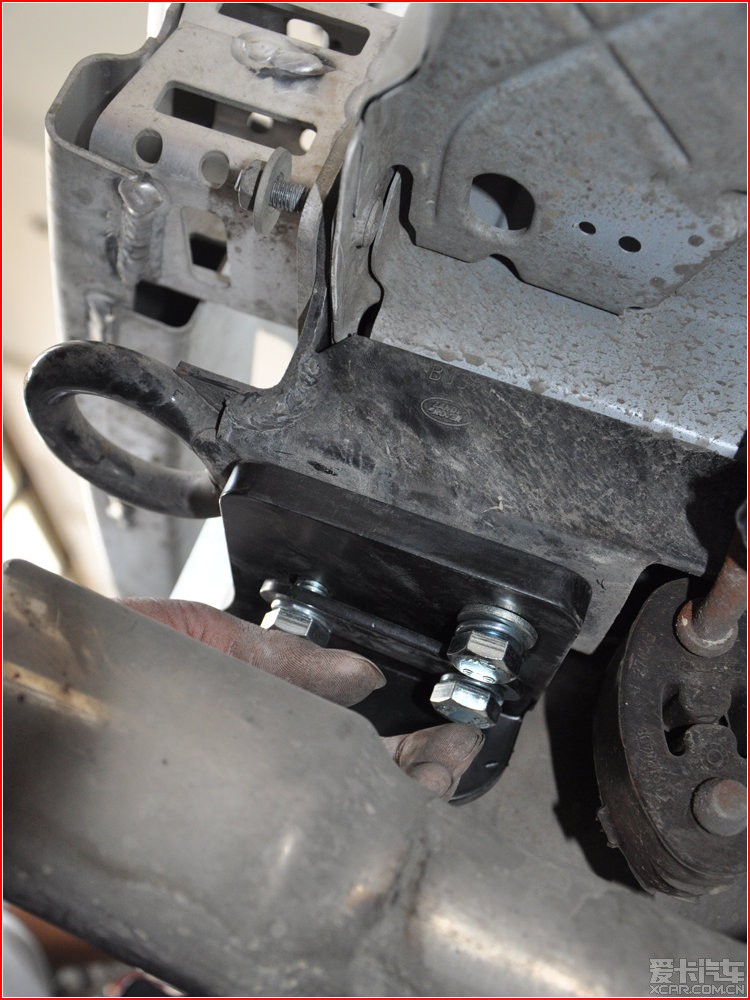

正下方可见的两颗螺丝将拖车杠与原车大梁链接在一起

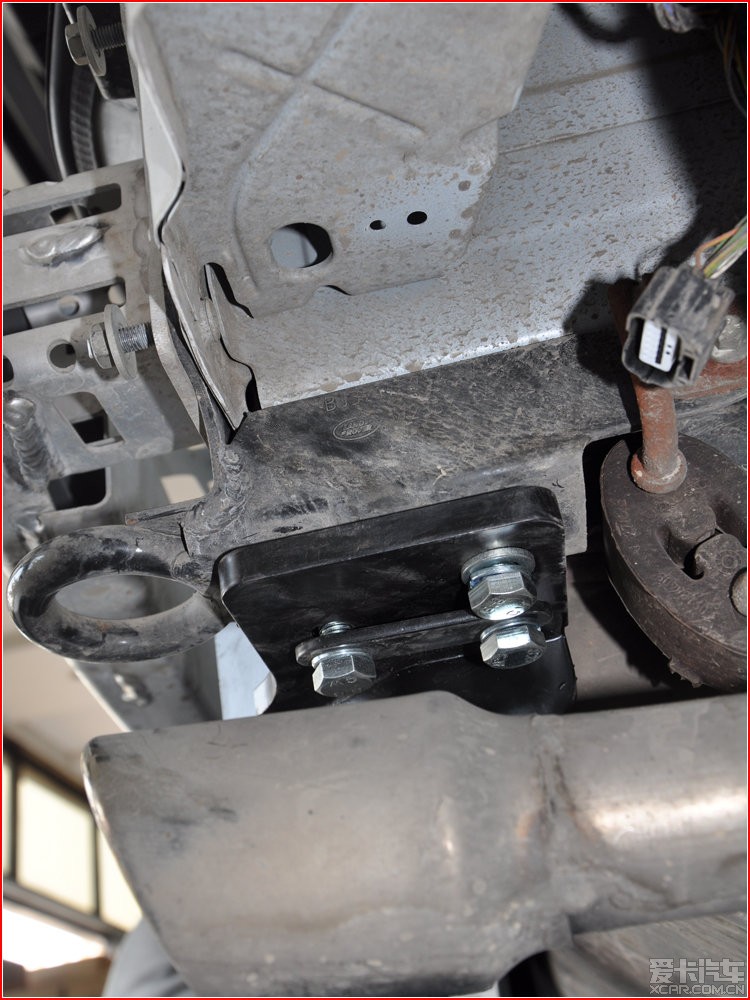

右侧正下方是3颗螺丝

下图排气筒吊环旁边的插头即为倒车雷达插头，注意不要弄坏哦

拖车杠加上球头来一张吧

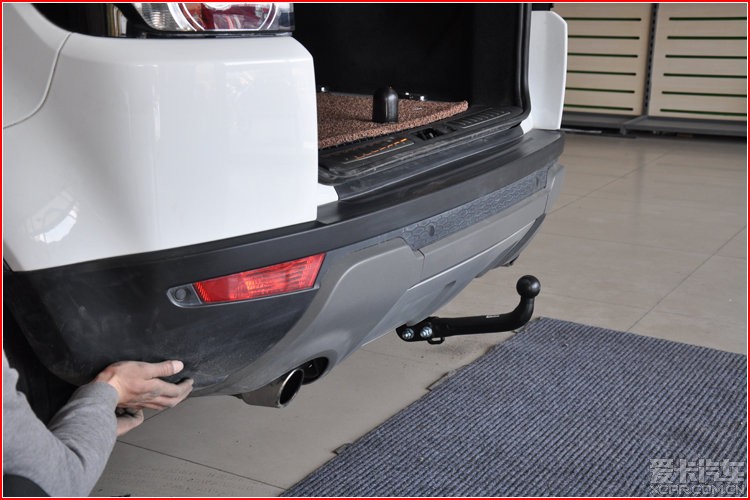

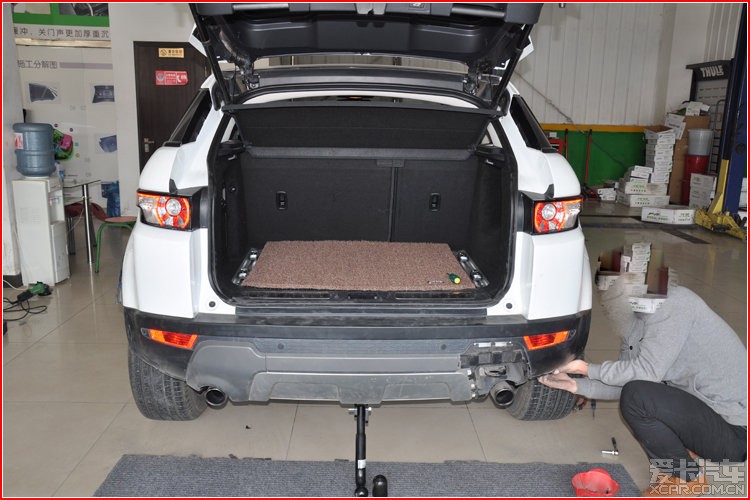

包围扣上之前记得把倒车雷达插头插好哦，要不然装完包围再拆就麻烦了

包围装上之后记得将大灯还原（同样别忘了灯的插头哦）

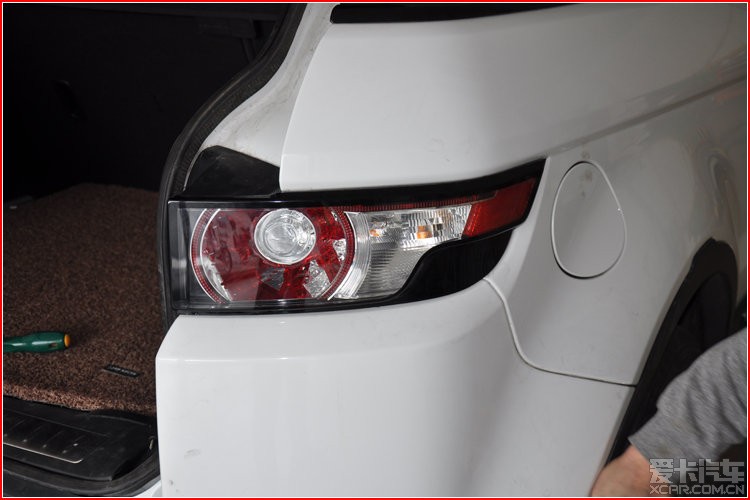

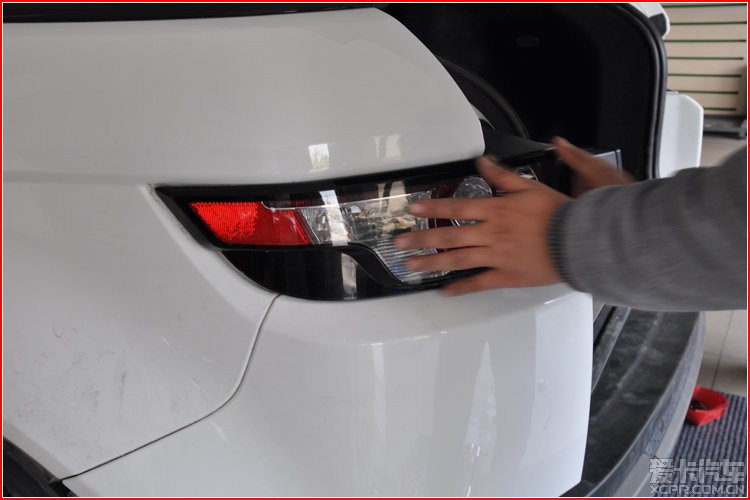

大灯卡到位，螺丝上紧了

右侧同理

自驾旅途，乐享无限！

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

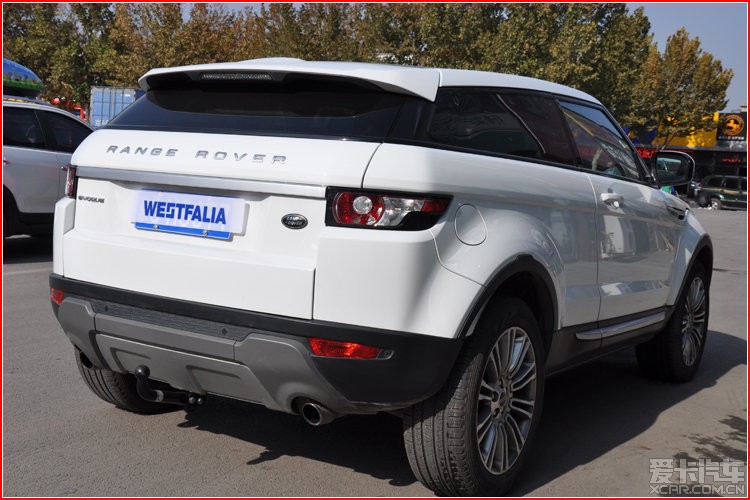

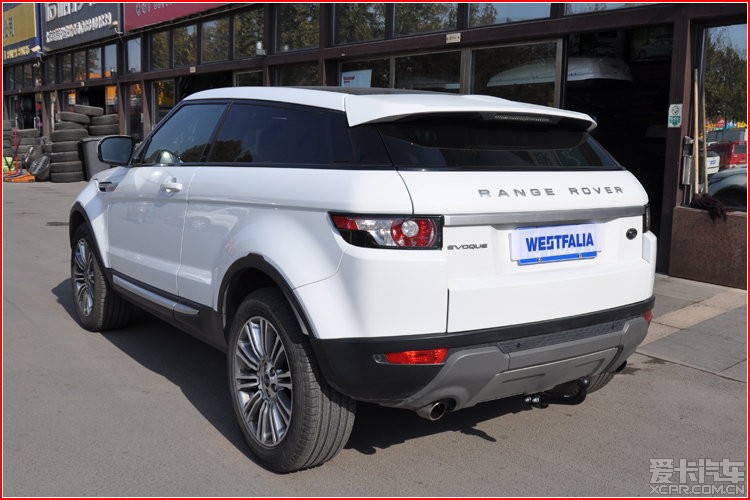

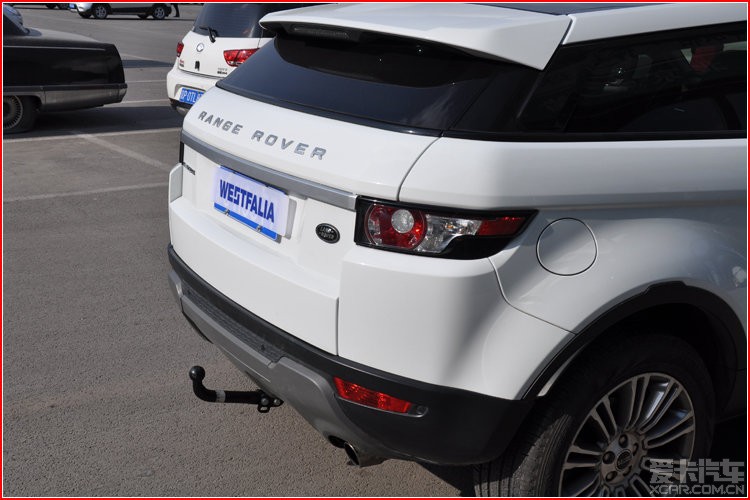

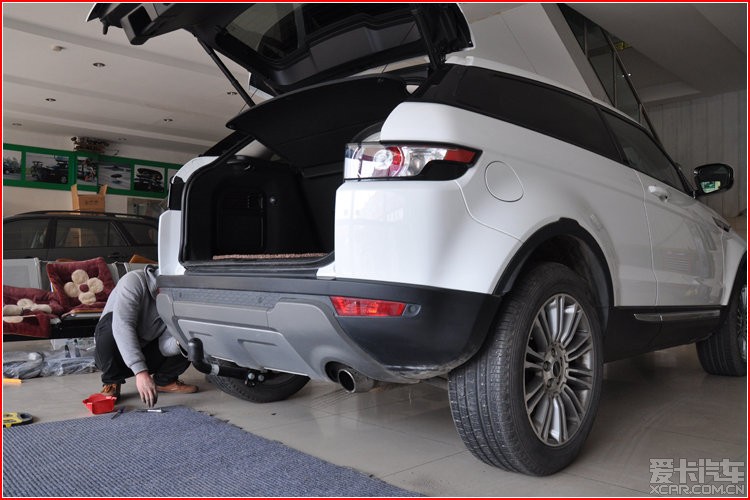

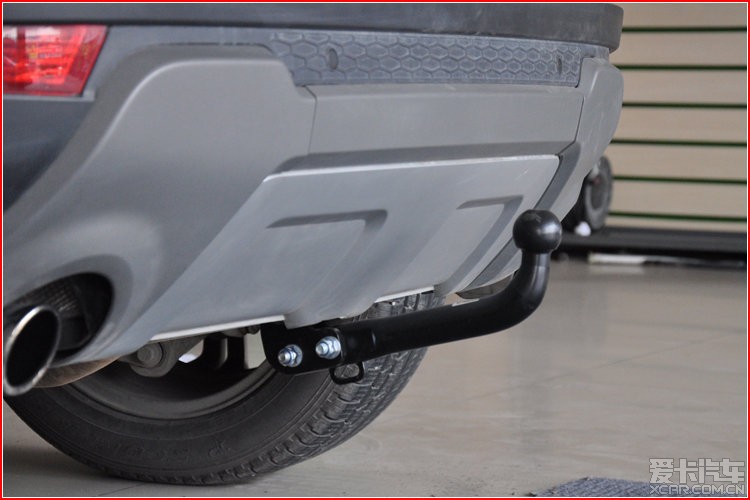

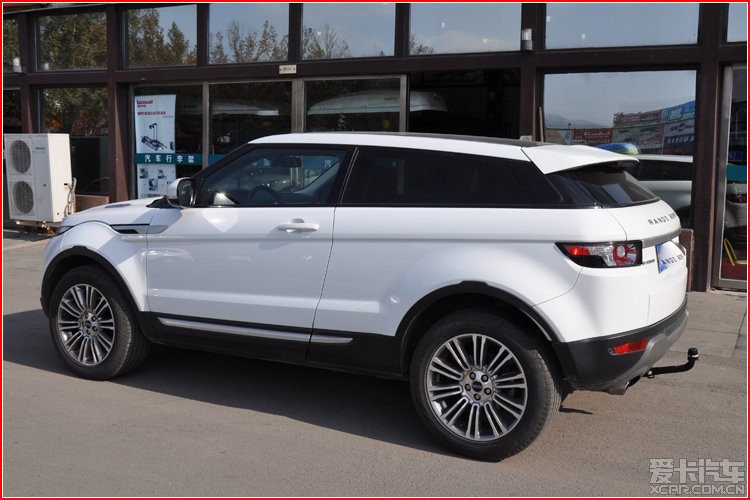

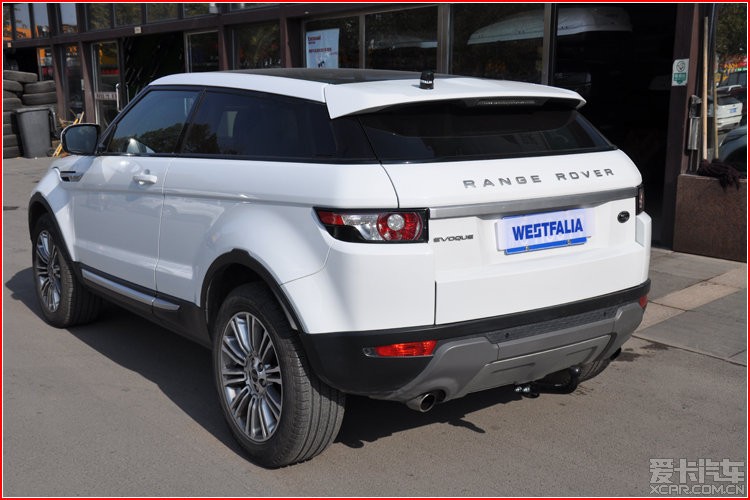

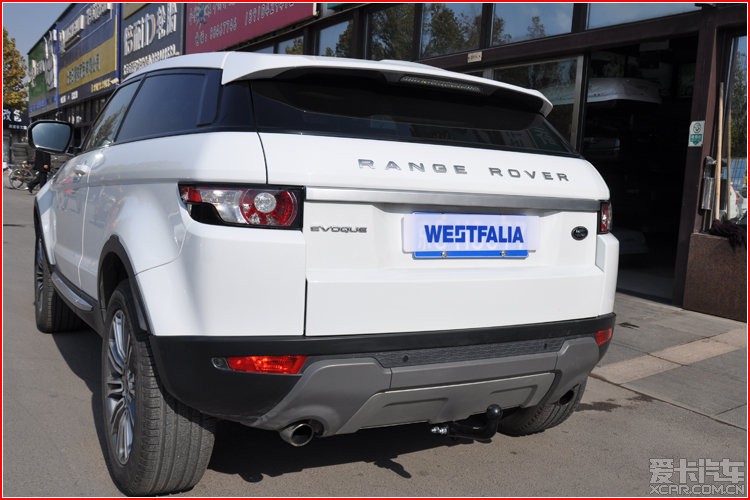

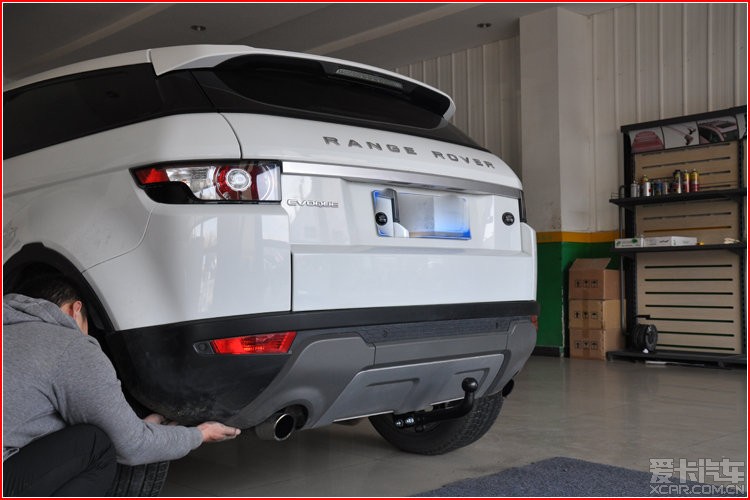

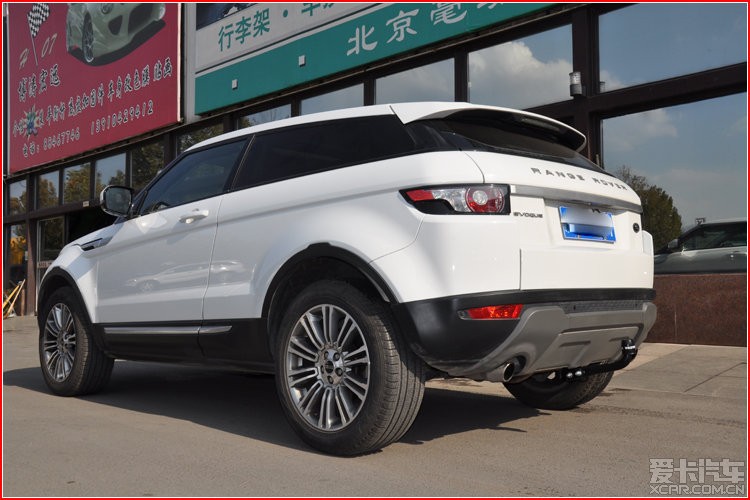

农用SUV 认证卡友等级：爱车：暂无申请认证 3445 爱卡币 943 帖子加关注发私信黄金长老注册 2013-01-25 来自北京市\|北京市	发表于 2013-11-16 15:58 IP属地：未知 3楼后包围基本已经还原拖车球右后侧45度角拖车球左后侧45度角来张微距整车效果
	自驾旅途，乐享无限！ [每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

农用SUV 认证卡友等级：爱车：暂无申请认证 3445 爱卡币 943 帖子加关注发私信黄金长老注册 2013-01-25 来自北京市\|北京市	发表于 2013-11-16 16:16 IP属地：未知 4楼
	自驾旅途，乐享无限！ [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

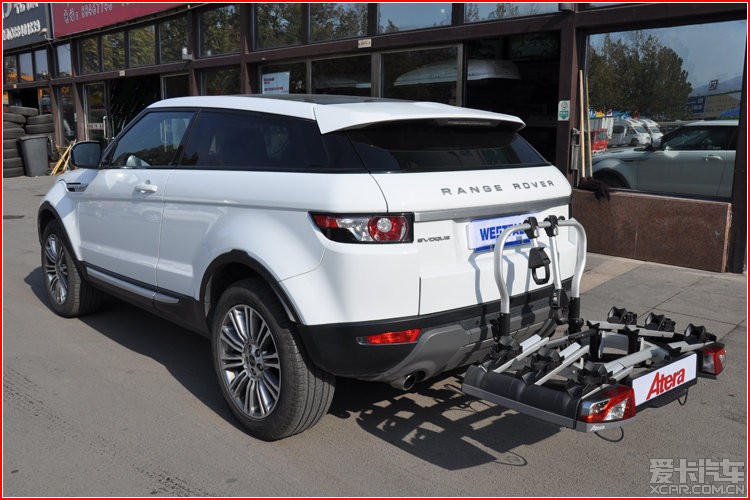

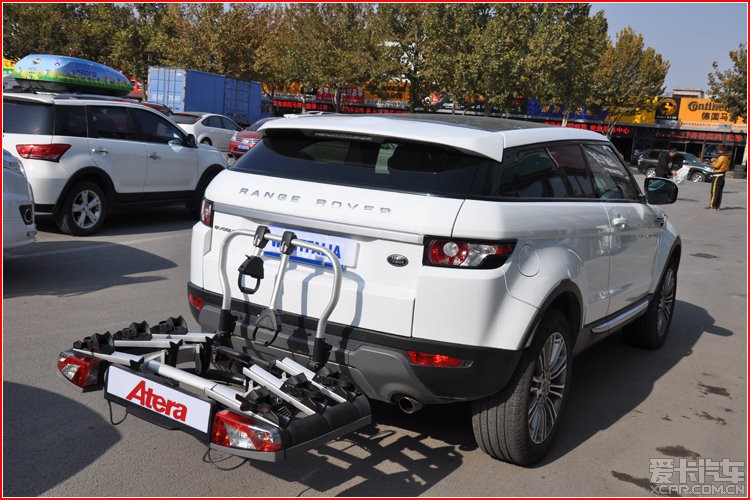

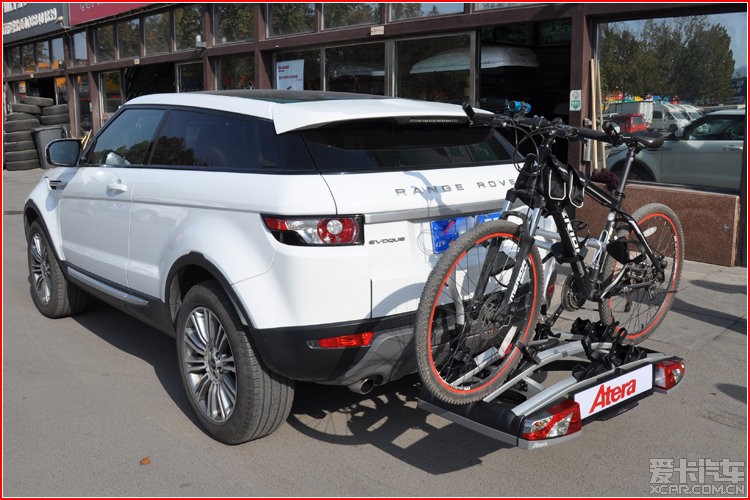

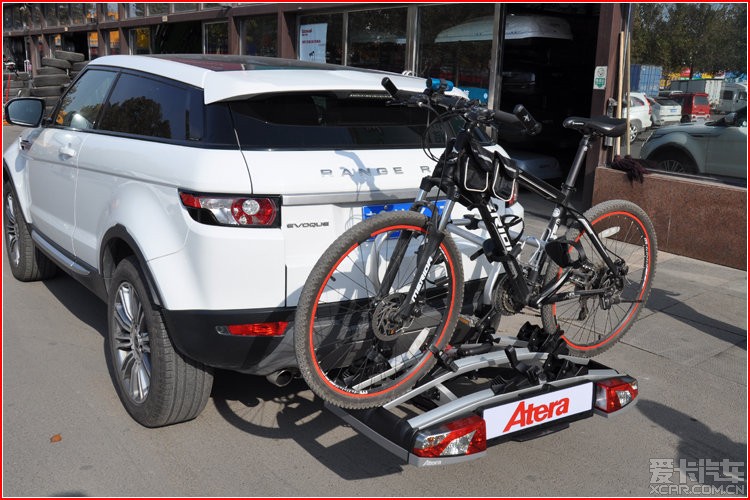

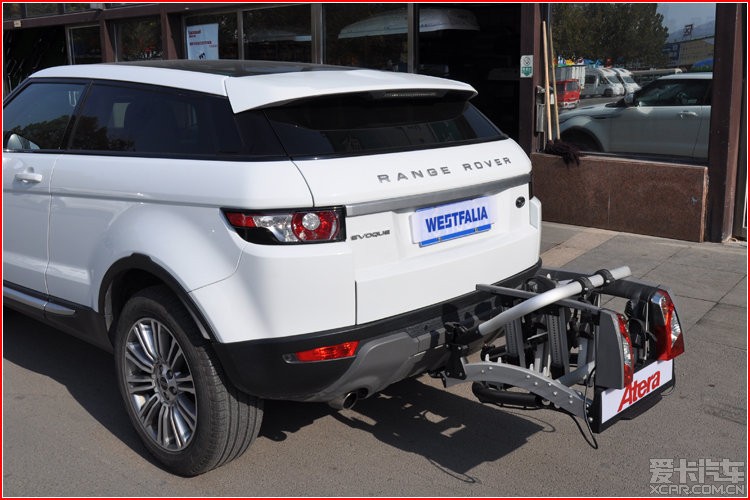

农用SUV 认证卡友等级：爱车：暂无申请认证 3445 爱卡币 943 帖子加关注发私信黄金长老注册 2013-01-25 来自北京市\|北京市	发表于 2013-11-16 16:18 IP属地：未知 5楼最后上2张搭载自行车的效果哈
	自驾旅途，乐享无限！ [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

sairi 徐工 2.7W+ 爱卡币 7392 帖子加关注发私信青铜元老注册 2007-02-18 来自广东省\|深圳市	发表于 2013-11-16 19:58 IP属地：未知 6楼不错
	徐工徐工祝你成功！ [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

路虎北京 56W+ 爱卡币 210550 帖子加关注发私信版主注册 2003-09-28 来自北京市\|北京市	来自爱卡iPhone版发表于 2013-11-16 21:19 IP属地：未知 7楼原帖由农用SUV 于2013-11-16 16:18发表 <br />最后上2张搭载自行车的效果哈<br /><br /><br />网页链接;br /><br />网页链接 ... 不错
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

yycyyc 6481 爱卡币 2993 帖子加关注发私信白金长老注册 2008-06-21 来自浙江省\|杭州市	发表于 2013-11-16 22:22 IP属地：未知 8楼好东西啊。。。。。。
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

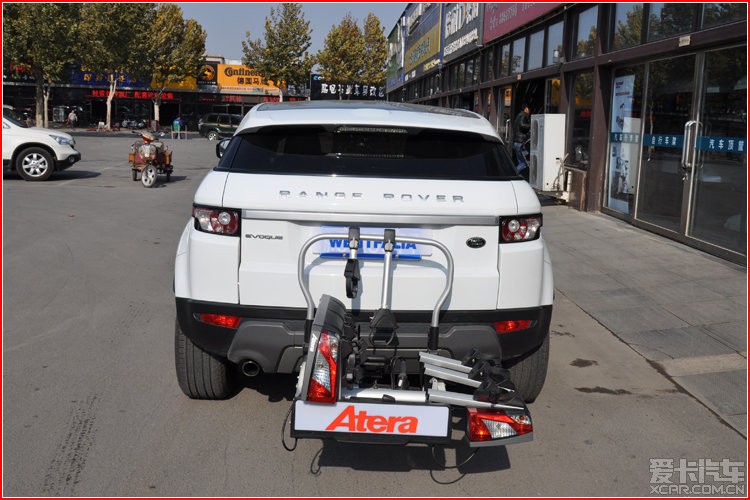

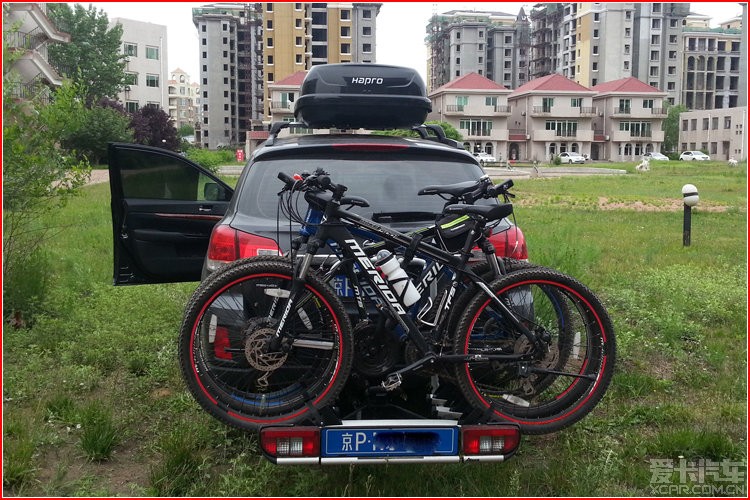

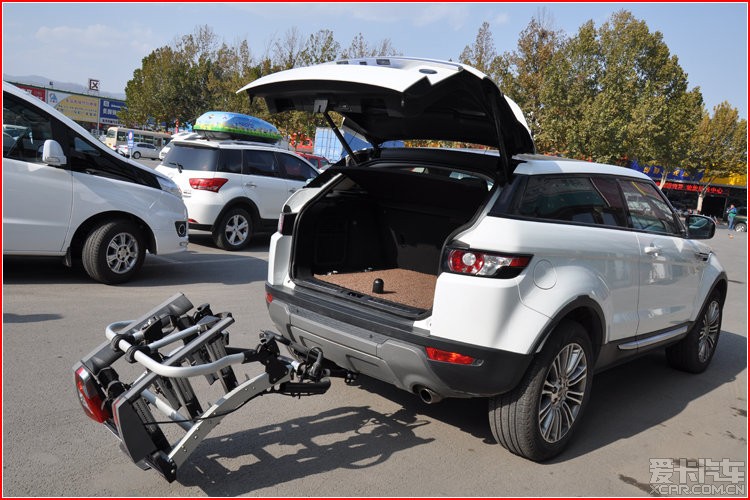

农用SUV 认证卡友等级：爱车：暂无申请认证 3445 爱卡币 943 帖子加关注发私信黄金长老注册 2013-01-25 来自北京市\|北京市	发表于 2013-11-17 08:44 IP属地：未知 9楼猜一猜这是放了几辆？
