劲情DIY安装无碟导航，手痒的、自己折腾
此帖已成功报名至第十届精华大选！分享精彩文章，赢取精美礼物。
展示爱车、诠释改装、行走天下、多彩生活、摄影大片，更多精彩内容尽在精华大选！

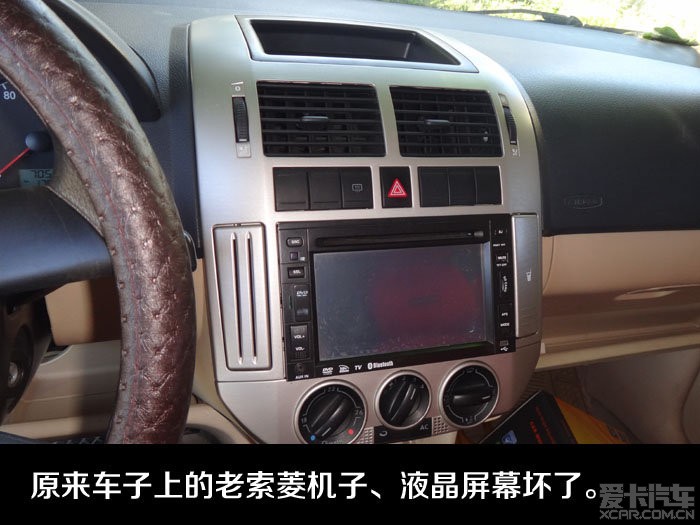

点击进入：网页链接 自己的车是07年的两厢POLO劲情1.4自动档，走到现在应该也是车到中年了。车上08年安装的旧导航机子忍受不了最近的高温酷热、以及台风的肆虐，终于以屏幕不显示宣告罢工。电子的东西最忌高温和潮湿了，当然还有震动。想想估计也没法修了，维修下来也不划算。如果换一台，最近的新X特汽配东西贵的离谱，要不得去泉州展览城专业街，原来的机子就是在那弄的。想想来回跑个60公里，这么热的天，费油费事。干脆借助万能的X宝，自己动手搞下也好省两个银子。
上X宝肯定先找便宜的了，为什么不去X东啊啥的，那里贵嘛！07年买了点基金股票，前赚后赔。6月份如果有关注经济的都知道股市那个变X了！赔了快二十五万全抛，特别是中X油，我只能说X话，那都是做平面积攒的辛苦钱啊，心酸！言归正传，新机要买有碟或无碟的呢？有碟的几个大牌子也很不错，纠结中！但是有碟的也有缺点，我最早的那部车父亲在开，车上那台DVD，用久了碟片卡住坏掉。而且自从MP3和视频网站多了以后，再没买碟了，唱片店也少了，电脑现在都改用优盘了。所以我首先考虑无碟机、一来便宜、二来屏幕能优化、三来简单点故障率低点。坏掉的那台老的屏幕太暗，所以要找台高清高亮的。
于是我从无碟导航排列依次找，最便宜几款五百左右的口碑不是太好、界面跟原来的一样、比较审美疲劳。接着找，相中两款口碑不错的，价格多两三百。其中一款界面仿安卓的，另外一款界面仿Win8，纠结啊！后面从设计的角度看问题，发现Win8的UI界面图标比较大，区分常用和不常用，简单的方块很像PS的图标，设计感比较德国，一般认为德国的平面设计是最顶尖的。也比较像我之前一台便携机。也不是说仿安卓的不好。但是图标那么小，开车时按容易分神。虽然脑中也有小小的腐败念头一闪，想换个真安卓的，可是一找都一千过半，而且还要配移动上网才爽，但是上网资费肯定要超支，算了，过段时间换手机岂不更合适点，上厕所都能用！仿Win8这台工业设计更合理些，操作板全部都在左边，离手近，带2个卡槽，不会误删地图。不带槽盖，车里灰尘少，以前买电脑机箱有门盖，其实盖子很碍事。就像以前超跑车灯都是翻起来，后面不也没这设计。音量旋钮的设计也比按键灵。牌子字体跟某日本品牌一样，你懂的！仿安卓的没牌子，喜欢的话自行关注，再多说变广告了，会触犯天条的，各取所好吧！

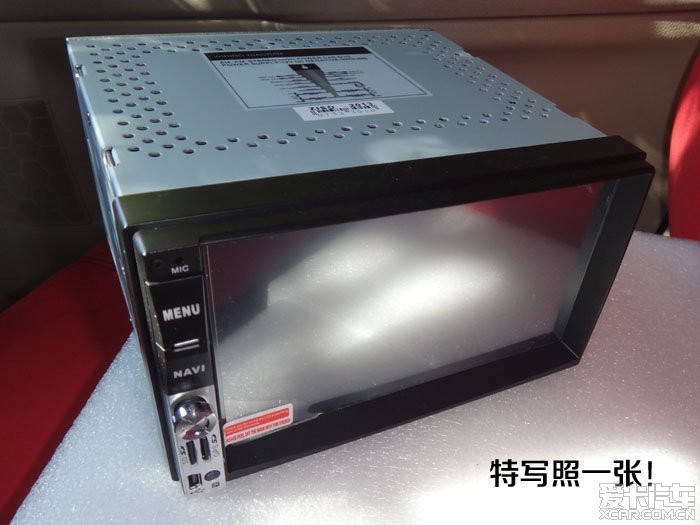

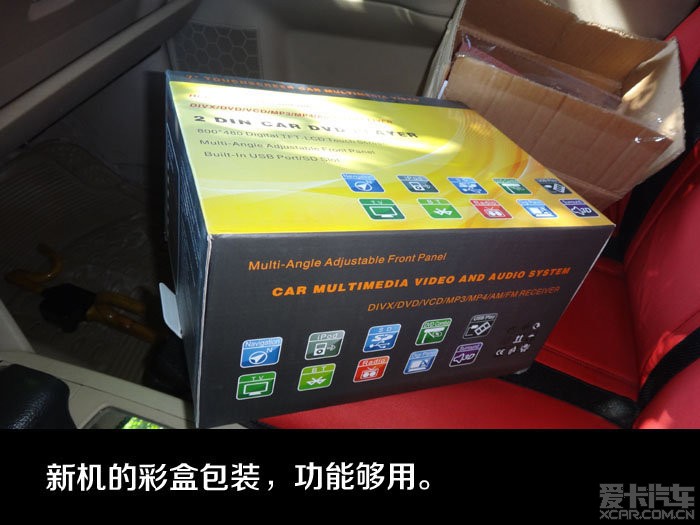

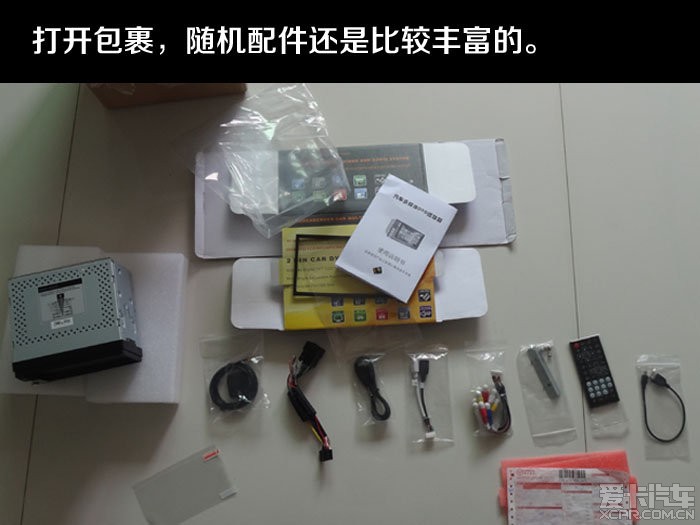

收到货后，打开查看了一下，还行。有时候天秤座都比较追求完美，摊上网购这件事就算了，太挑剔折腾自己。反正可以安安正正用几年，别出毛病就好了。电子产品就这样，到时候新的一出来，这个看着就不爽了。由于家里制造励磁器，对电子产品多少也捣鼓一点，后面设计用的iMac都被我拆解过，PC机更经常了。POLO不是太难的都自己动手。一般来说，汽车都是通过焊接、螺丝、卡扣、涂粘等方式拼合的，拆装可以顺着这个思路来，可以上网买点维修图档自学。

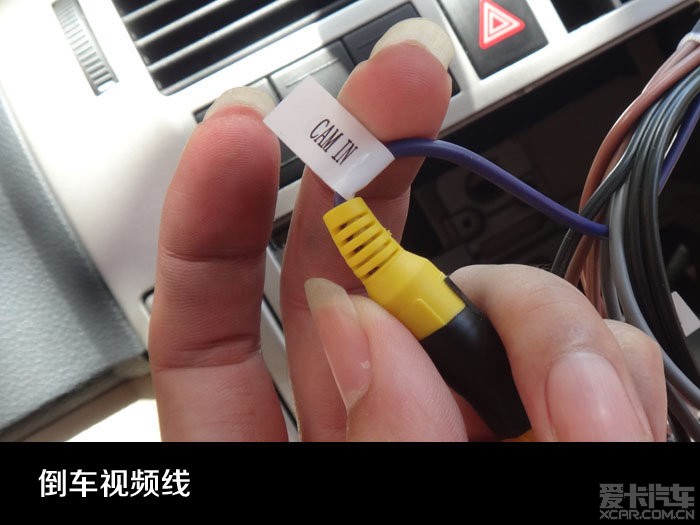

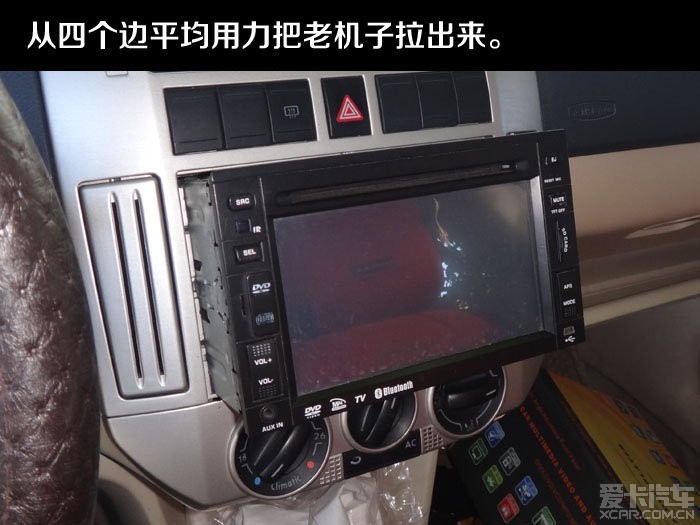

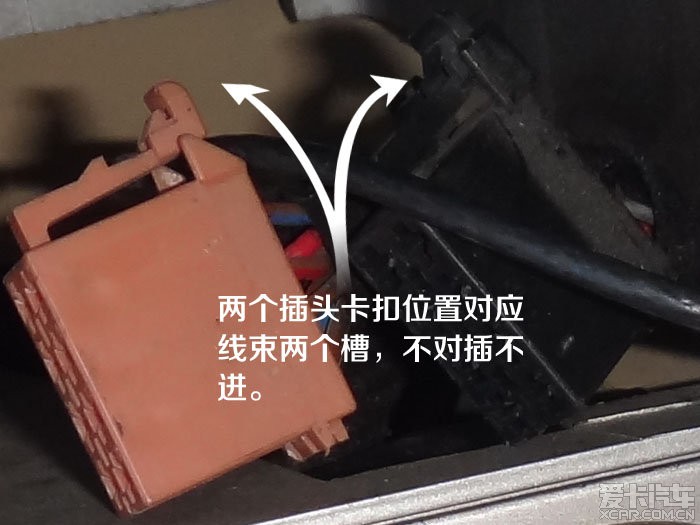

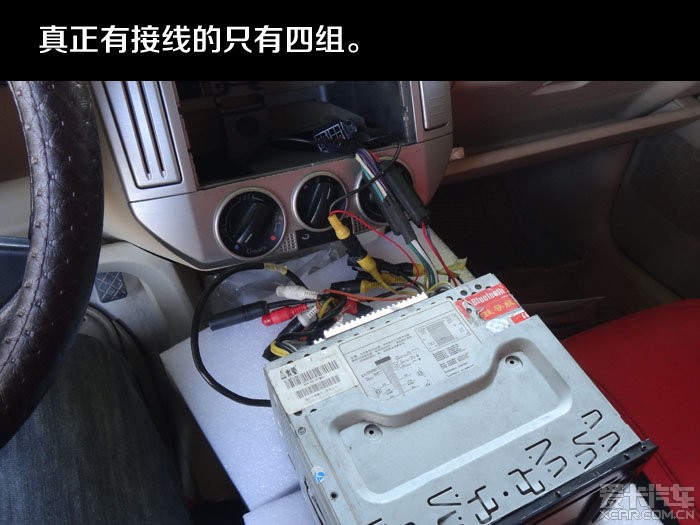

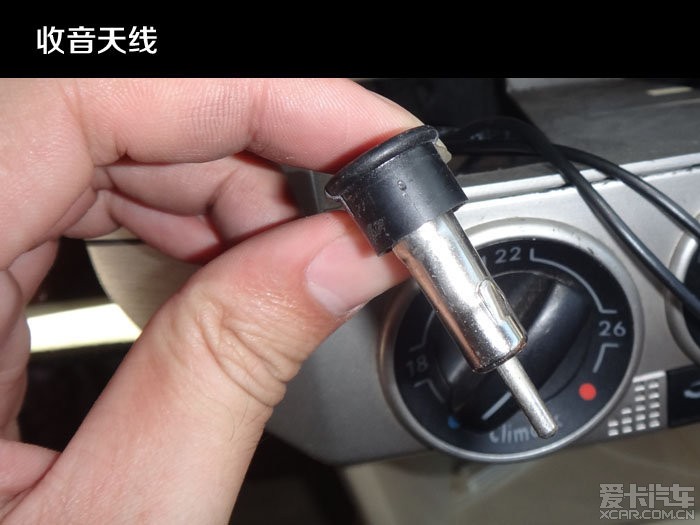

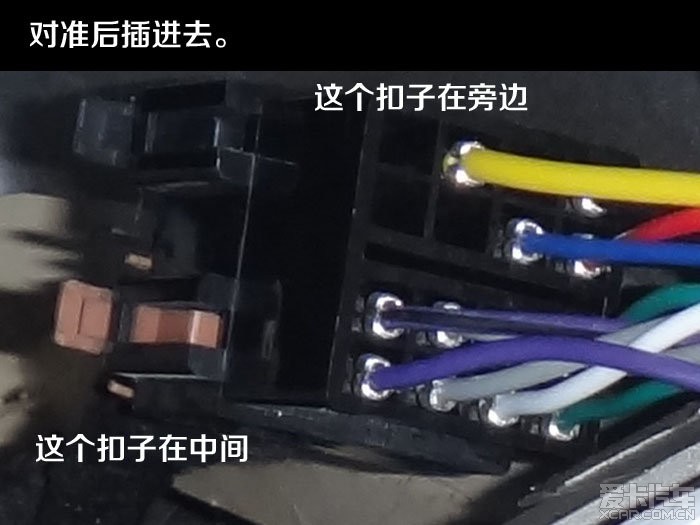

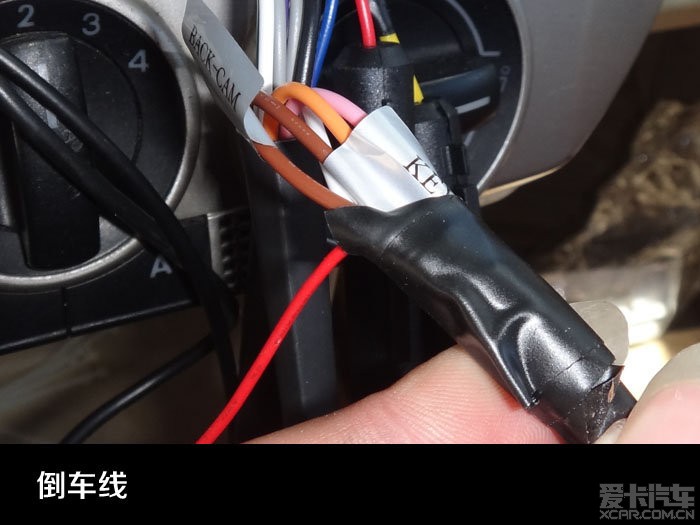

接下来就是装的过程了。首先把原来的导航用一字的螺丝刀往四边小撬下，我车比较老，如果是车新点的童鞋最好准备套装的音响拆装工具，那个是塑料，比较不伤面板。等整体出来都一些后，然后手抓住两边，用力拉出来，把主机固定在泡沫搁板上，可以看到一条大众的音响专用综合线束、一条收音天线、一个倒车视频线，其中倒车视频附带的小线接在综合线束的刹车线上。拔掉坏掉的有碟机子，换上刚买的无碟机。其中POLO车的两个插头插在大众专用线束的位置是固定的，不对的话插不进去，我下面有图解。

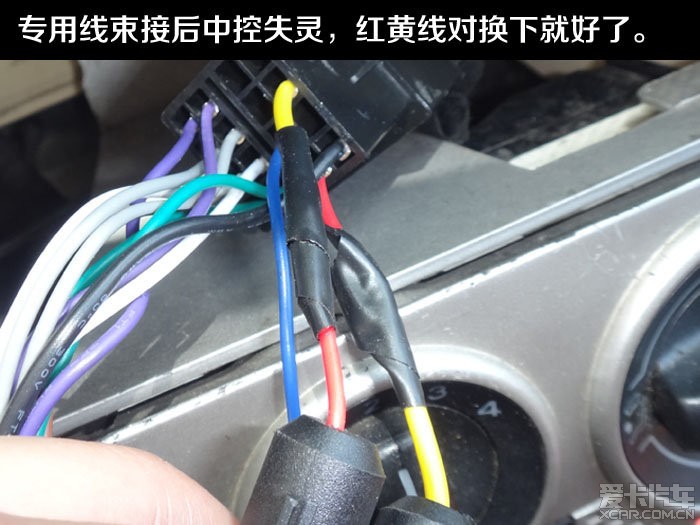

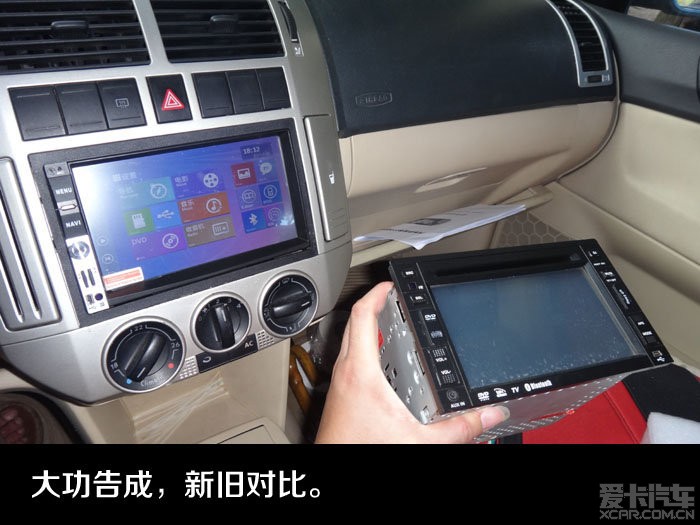

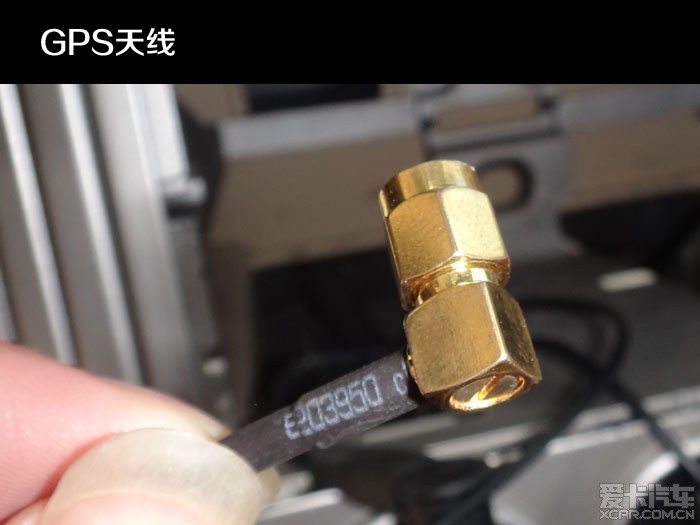

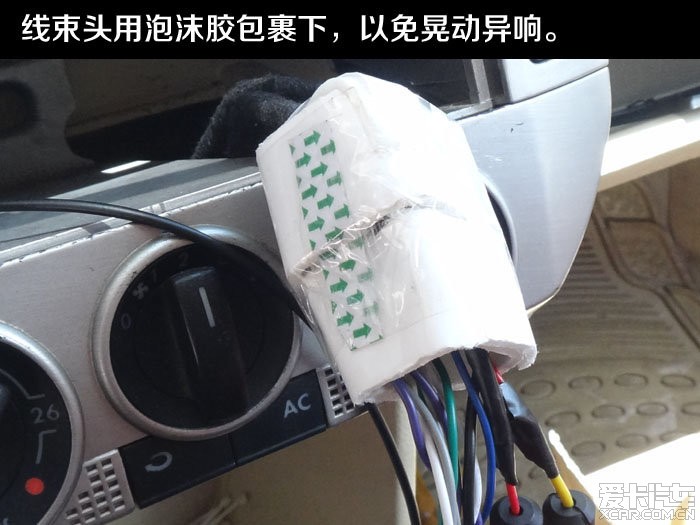

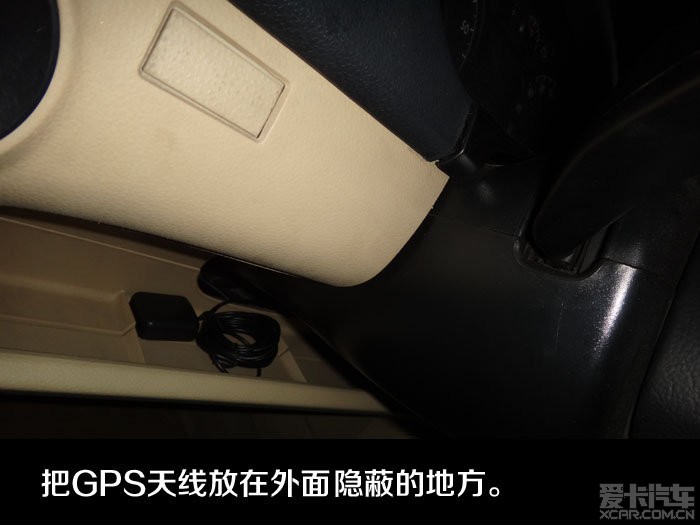

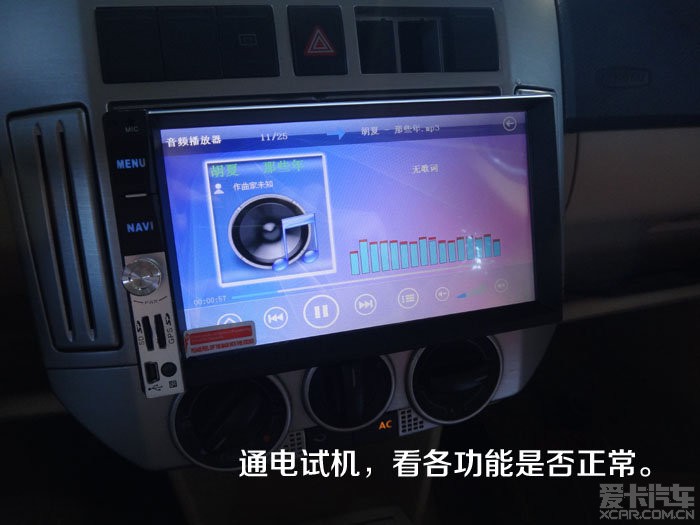

打开新机的说明书，一一对应插上就好了。把GPS卫星天线放在方向盘下面的搁板里，省却了布线的麻烦，没想到比我预感的要简单的多！想通电时找不到机器开关，怎么说明书没印啊？只有旋钮上印着POWER，转一下没动静，后面在旋钮上按了一下，果然藏这了，挺巧妙。试了一下机子，触控挺灵敏。我把另外的一张MicroSD卡设置成音乐、视频、图片，都识别正常。音质画质都有一定提升。导航搜到十颗星以上。特别提一下，把音乐声音调正常后，打开凯立德时，提示声音立刻变的巨大，吓了一大跳，赶紧把软件提示声音量调小才解决问题。试好后想下车拿点工具，发现中控不能锁了，以为哪个门没关好，找了一圈原因，发现问题出在专用线束上，把导航拔下来。回家上电脑问了卖家，他告诉我做一个测试，打开车钥匙电源和机子，然后关车钥匙，机子应该会关机，然后再打开车钥匙，看看机子是否能自动开机。如果会自动开机就正常，如果不会，就把红色和黄色两根电源线交叉对调接。我接着按这个方法试，确实不会自动开关机，然后把其中的红黄两条线调换接上，问题果然解决了，估计是跟中控起冲突。对接时一定要扒皮把金属丝拧牢再包电工胶布。接下来把线头用泡沫不干胶包裹，以防行驶过程中的晃动异响。最后就是把机器塞进去，装上一个专用边框就大功告成了。

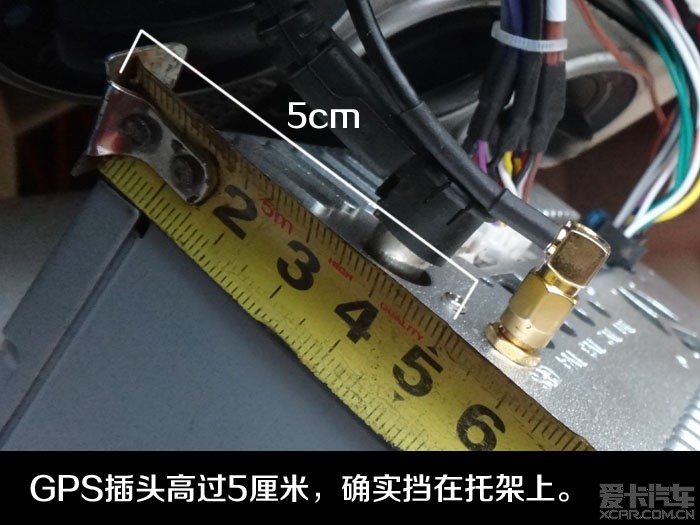

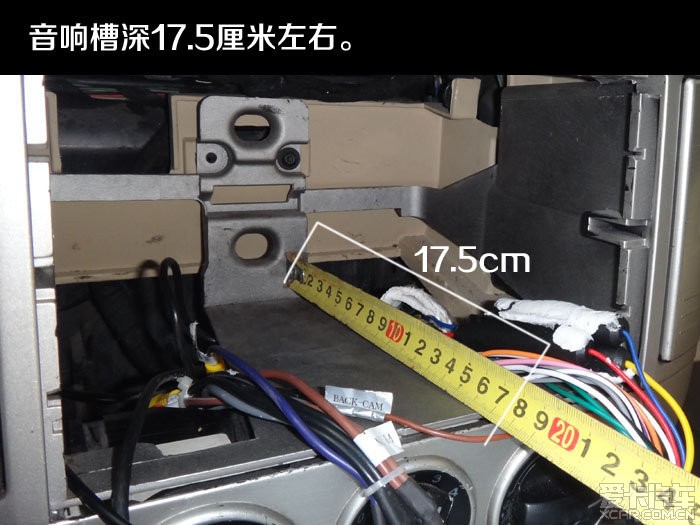

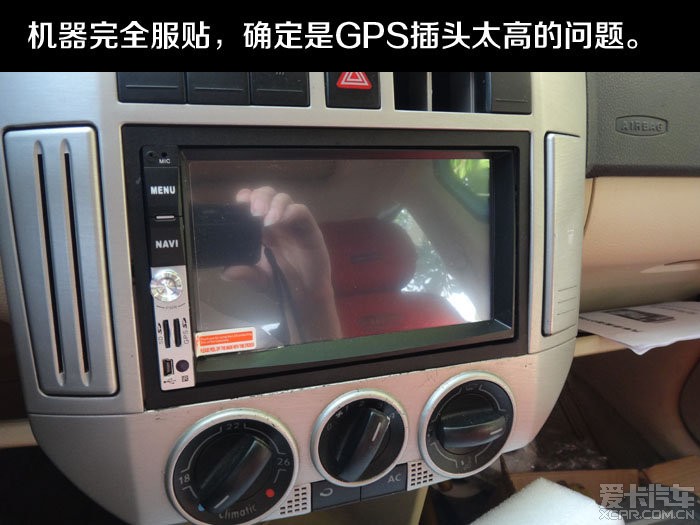

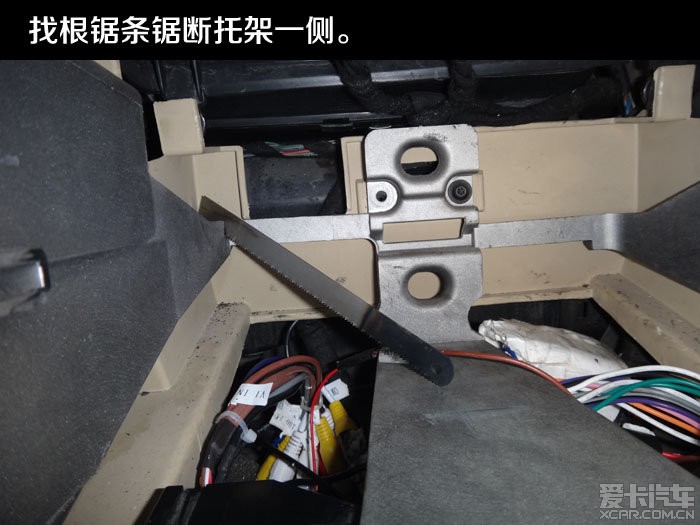

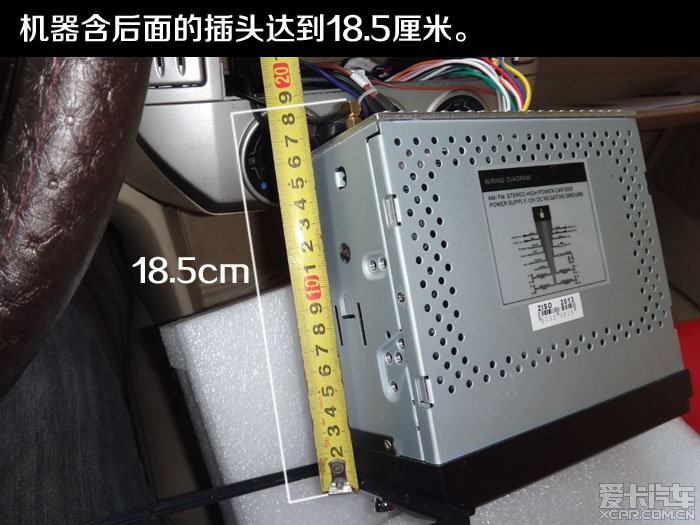

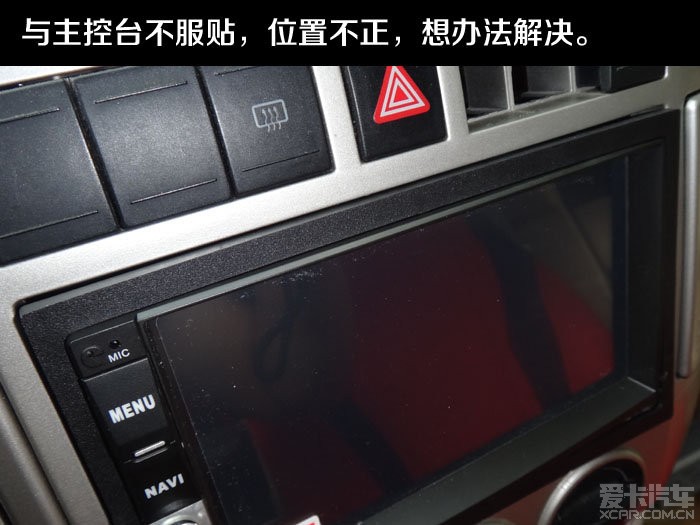

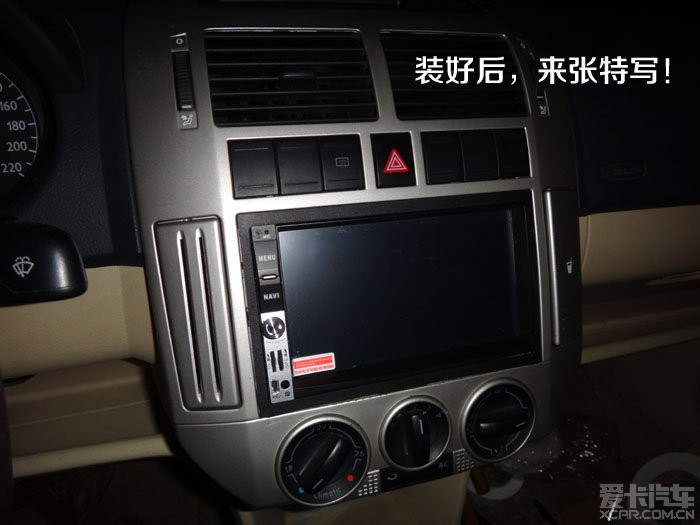

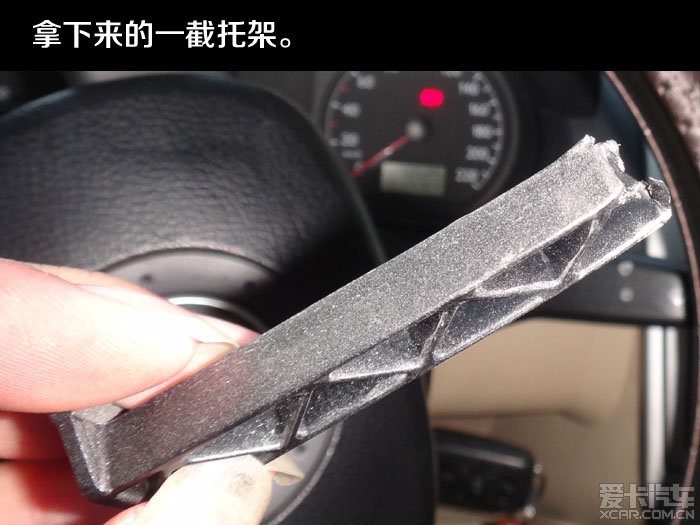

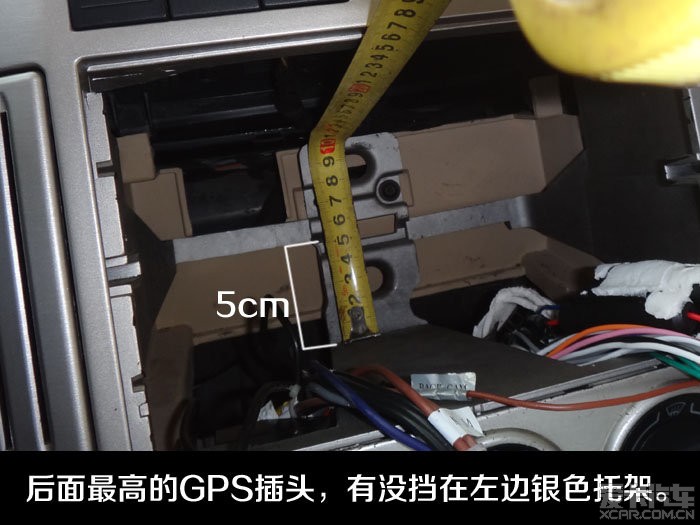

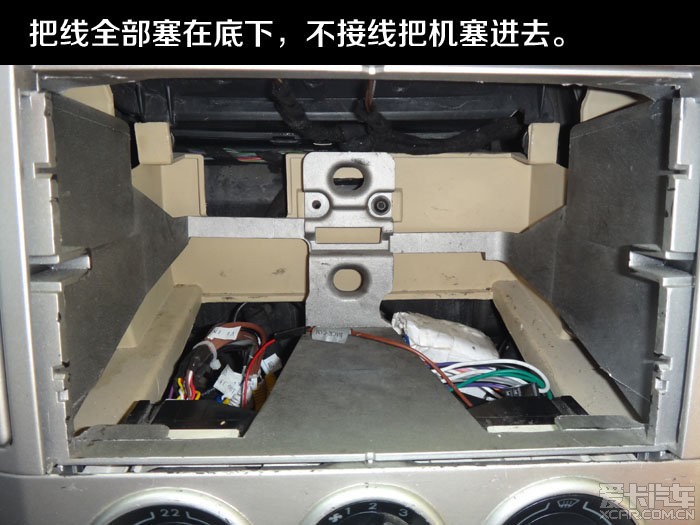

如果问题到此就大功告成那还算好，接下来又郁闷了，机器和音响槽无法水平，用尽全力总是一边高一边低，导致边框也没法装了。怎么办，就此放弃吗？线都放下面去了，没堵住啊？量了一下槽位，和机器尺寸也都吻合，怎么会这样呢？查找和拆装了半天，终于找到问题的根源，机器背面GPS天线的插头高出近1厘米多，于是和槽内的一个塑料板顶到，为了验证，我把后面插头全拔了，机器顺利塞进去贴平。不装各种线束和GPS天线肯定不行啊！最后找一小锯条，折断一半，伸进去把那个顶到的塑料锯断，掰掉。到这一步终于搞定，装上边框，不牢，用普通双面胶固定，终于OK了。粘的时候千万不要用3M胶，太牢了，以后你要修都拔不下来。厂家设计产品都是用通用组件制造通用产品，其实如果设计成像平板电视那样、后面凹一半，接头插底下，不就解决了，电视那样设计，就是为了挂上不顶到墙壁。
机器的操作可以看这段视频：*****
不足的地方，就是开机启动再快点就好了，还有就是液晶屏在烈日下都显示稍暗，这是所有机器的通病，包括手机。机器耐不耐用就看以后这一段了。如果所有车型中控都可以设计成奔驰S那种仪表带导航就爽了，米不够啊，哪个童鞋如果有什么赚钱的绝招请分享啊，最近思考未来、寻项目中。
由于原来我有装倒车摄像头了，省去一堆布线麻烦，上次装的时候，我发现也简单，拆掉后备箱里靠后保险杠最近的这块黑色面板，卡扣的，用力就出来。接下来把一个牌照灯拆掉，安装上，线就从保险杠内穿过，引进后备箱，把线压在车厢地板一侧引导进中控内的音响槽，插入专用视频输入接头和专用线束倒车线就可以了。因为本次是升级导航，而不是从原车原装音响改装。想了解可以看汽车X家的帖子，这里不好链接。
其实自己挺爱折腾的。前一辆改过音响、导航、大灯、内外饰。这一辆换双氙气、换车外所有LED灯头、加N多日行、喷车大嘴、贴包围，堵风挡、换刹车，以后有空再写了。
大热天自己动手确实很累，但起码不用被装修店宰了，下面上图。不想替卖家做广告，只是希望和大家分享一下心得，不要攻击我，我如果米多我也不会自己搞了，这年头压力都大，都不容易，放轻松，娱乐罢了，谢谢了！
