行车记录仪车内走线简单作业

此帖已成功报名至第十届精华大选！分享精彩文章，赢取精美礼物。
展示爱车、诠释改装、行走天下、多彩生活、摄影大片，更多精彩内容尽在精华大选！
点击进入：网页链接

爱卡前阵搞团购，头一热手一抖搞了一个DOD 的行车记录仪，介绍的不错，1080P高清晰，循环录影不漏秒，1.6光圈140度广角。用了一阵子感觉还不错，乘今天有空上个行车记录仪的车内走线布置，供大家参考。
我接的是车内保险盒，利用27脚的空位接电，在此特别严重感谢青岛老黄牛的无私奉献，我基本是按照他的技术路线安装夏朗的走线。具体可参考他的帖子：网页链接。

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

自豪的白帕帕

4070
爱卡币
1133
帖子

加关注 发私信

白金长老

注册 2004-12-06 来自广东省|深圳市

发表于 2013-07-11 16:01 IP属地：未知

2楼

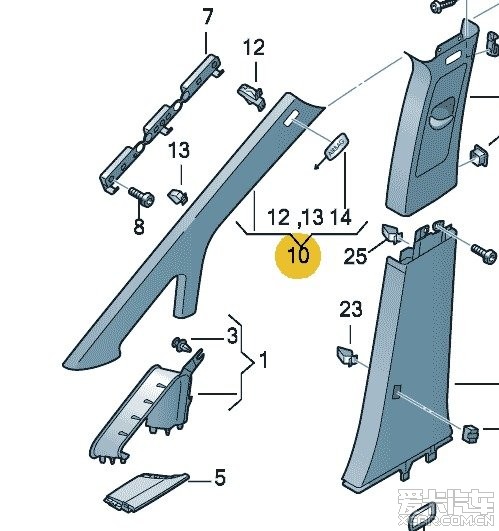

先看看夏朗A柱和侧面板构造，研究下走线具体位置以及是否容易拆装。

感觉拆A柱是个技术活，还是从A柱的缝隙里将线塞进出比较靠谱；
侧板貌似不太难拆，主要是3-4个卡扣位置撬开就可以了（其实不然，这个板上的一个卡被我弄断了，后面可以看到）

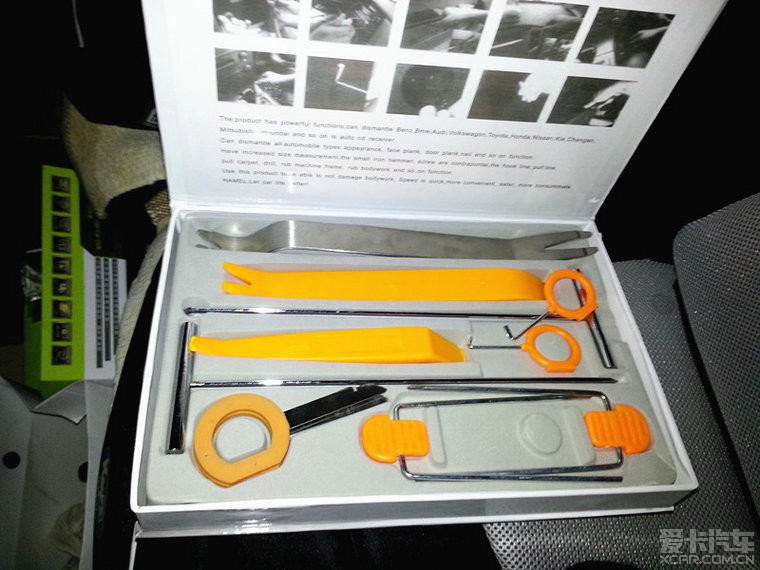

准备一些必要工具，方便拆卸和安装。

[ 本帖最后由自豪的白帕帕于 2013-7-11 16:57 编辑 ]

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

自豪的白帕帕

4070
爱卡币
1133
帖子

加关注 发私信

白金长老

注册 2004-12-06 来自广东省|深圳市

发表于 2013-07-11 16:02 IP属地：未知

3楼

行车记录仪的位置，以及走线到顶棚，从顶棚和玻璃之间的缝隙间可以将线塞进去，这个感觉不是很难，但也要费点力气。图中可以看到黑色的线已进入到顶棚里面去了。

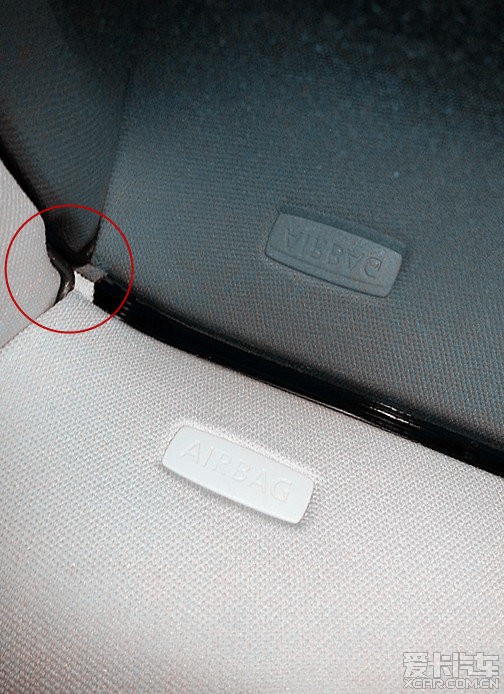

顶棚和A柱结合的地方，这个地方稍微要费点力气，因为有个转角，这里有点线没有完全塞到顶棚里面去，不过一般也看不到。
重要的是要在这个地方将顶棚里的线从A柱和顶棚间的缝隙内塞到A柱的靠外侧。

就是下图的红圈处，因为线已经塞进去了，所以看不到，这个要费点力气，心要狠点，使劲往里塞，从外面基本呢看不出来。

这里走密封圈比较好塞，密封圈掰开后空间还是比较大，塞进去一根线基本没什么问题，这一段走线感觉是最轻松的，即合贴，也不用费什么力气。如图中红色虚线的位置，就是线已经走到里面的位置。

从密封圈转到侧盖板里面，以下是打开侧盖板后还没有穿线的图。打开侧盖板最好用专用工具，以及一些技巧，总体不算太难。

现在线已经穿进来了，红圈处是从密封圈穿入侧盖板内的位置，蓝色线是行车记录仪的电源线。

下图可以看到行车记录仪电源线（蓝点处），以及从保险盒取电出来的点烟器接口电源线。
红圈处是点烟器接口的搭铁（地线）。我是将行车记录仪的电源直接插入另外买的点烟器接口，整个线路没有破线或者接线。

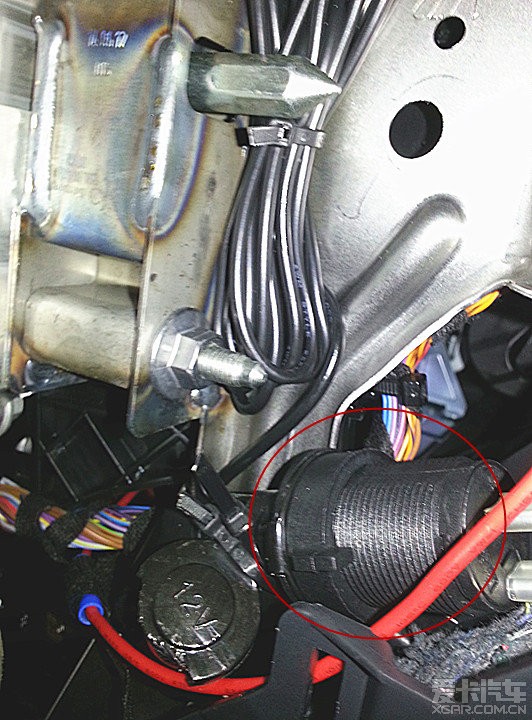

下图红圈内就是另外买的点烟器接口，该接口的电源去接保险盒，零线搭铁。行车记录仪的点烟器插头直接插入该接口，这样行车记录仪原来的点烟器插头不用改装，用自身的降压电路将12V电压降到5V电压，同时插头里的保险管还可以继续发挥保险作用，这就叫无损改装。

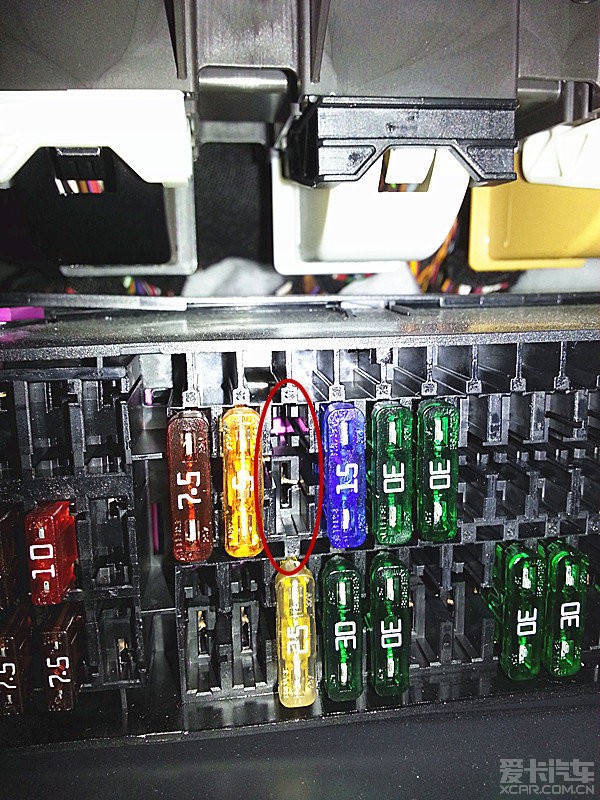

这是汽车的电源保险盒，在方向盘下面膝盖位置，有个扣手向旁边一扣就可以把盖板拿下来，之后就可以看到保险盒全貌。途中红圈处就是27脚，没有保险片，从点烟器接口来的接电器就插在该脚，该脚电源是ACC电源，插钥匙启动有点，熄火拔钥匙后就没电。（仔细看的话，上面是有27的数字，从左往右分别是25,26,27,28,29,30,其中27脚是空的）

将取电器插脚插入27脚，如图中红圈内位置，取电器上的保险片是买取电器是送的，我插的是5A的。因为原来插脚的位置是空的，所以取电器上只插了一个保险片。(这个保险和行车记录仪原插头里的保险管就组成双保险)

[ 本帖最后由自豪的白帕帕于 2013-7-12 15:51 编辑 ]

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

自豪的白帕帕

4070
爱卡币
1133
帖子

加关注 发私信

白金长老

注册 2004-12-06 来自广东省|深圳市

发表于 2013-07-11 16:02 IP属地：未知

4楼

取电器取电后的全貌，整体布局还是比较整洁，没有什么线路干涉问题。

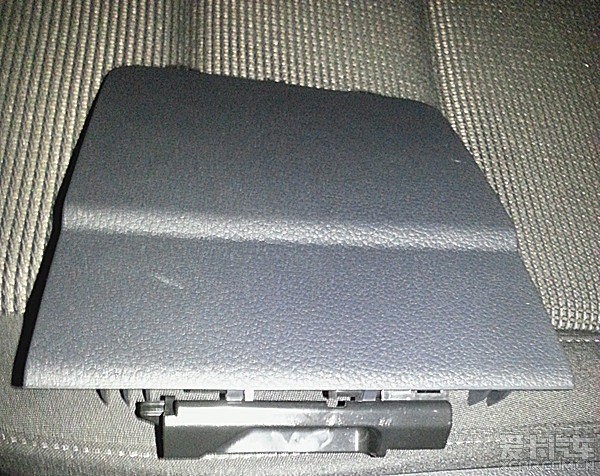

这个是保险盒盖板，上面有个小的手扣。

另外一个角度，可以看的更清楚。就是向右推这个手扣，才可以打开保险盖。

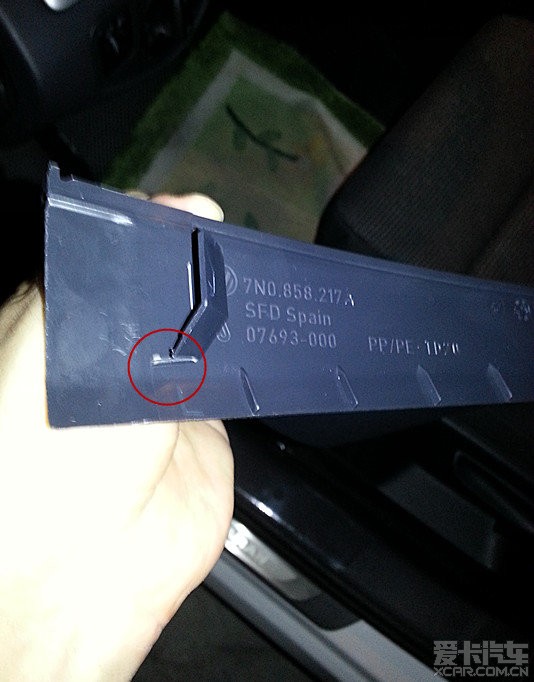

这个就是比较悲催的事了。侧盖板拆卸的时候不小心弄断了一个卡，但貌似这个卡既不是固定用的，也不是定位用的，感觉安装回去后影响不大。如果同学们要拆这个东东还是小心为好。
如图的红圈处，这个扣已经从板上断开了，哭啊......当然请无视那惨白的小手

[ 本帖最后由自豪的白帕帕于 2013-7-11 17:17 编辑 ]

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

自豪的白帕帕

4070
爱卡币
1133
帖子

加关注 发私信

白金长老

注册 2004-12-06 来自广东省|深圳市

发表于 2013-07-11 16:03 IP属地：未知

5楼

以上基本上就是简单作业，因为本人平常基本没空，不是带孩子玩，就是在带孩子去玩的路上，所以白天基本没时间，只有在夜黑人静，月黑风高的时候，拿着作案工具，悄悄的在地下停车库出现，因此多次吸引车库保安前来各种探视。改装基本上都是借助车库微弱的灯光和本人的手机照明完成，所以难免有不满意的地方。作业中的照片也全部是手机拍摄，因此有许多不清楚的地方，还请同学不要介意。建议：

1、最好在室外光线比较好的地方完成安装；
2、最好请个靓女摄影师在旁边扑捉技术男的各种专业技术姿势；
3、最好请个靓女播音员对各种技术姿势进行详细解说。
总之，一个好的作业还需要各种条件，也不用我辛苦打字了。
安装后整体不错，唯一还觉得不满意的地方就是那个行车记录仪的架子太大，以后准备改装个架子直接卡到后视镜座上，这样就不会感觉那还有东东挺另类。

这张效果图不错，如果从正面看就更简洁了，基本上看不到线。

有功夫再上个记录仪的视频，效果还不错。

问个问题，怎么传视频？

[ 本帖最后由自豪的白帕帕于 2013-7-12 16:05 编辑 ]

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

xuser6246352 509 爱卡币 135 帖子加关注发私信青铜长老注册 2012-11-20	来自爱卡Android版发表于 2013-07-11 16:20 IP属地：未知 6楼搬个板凳来学习
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

tangzhexiang 3417 爱卡币 550 帖子加关注发私信黄金长老注册 2013-01-14 来自浙江省\|宁波市	发表于 2013-07-11 16:30 IP属地：未知 7楼直接坐地板上前来学习
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

踏沙行 4.2W+ 爱卡币 1772 帖子加关注发私信青铜元老注册 2010-08-01 来自江苏省\|南京市	发表于 2013-07-11 18:59 IP属地：未知 8楼很详细了推了
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

billy4200 有夏朗，必远行 1.5W+ 爱卡币 2953 帖子加关注发私信本站元老注册 2007-10-16 来自浙江省\|杭州市	发表于 2013-07-11 21:06 IP属地：未知 9楼这么辛苦强大的帖子一定要顶！
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

lszjxlwh 1753 爱卡币 542 帖子加关注发私信白银长老注册 2013-01-15 来自河北省\|保定市	发表于 2013-07-11 21:43 IP属地：未知 10楼哈哈，我也是装的时候把那个卡子搞断了
