为车加装双电瓶，为的是少进馆子少住店！

这几年自驾远行形成了自己的原则，总的是：用较少的花销，走较远的路途，看较原生态的风光，品较纯朴的民风。
分原则一：开发好了的景区尽量不进，找“在路上”的感觉；
分原则二：有条件搭帐篷就尽量不住酒店；（乡村小学校的操场和农家的院落是最好最安全的露营地）
分原则三：能走国道、省道、乡道尽量不走高速公路，便于随心所欲；
分原则四：除品尝当地特色小吃和到当地人家搭火做饭外，带上炉具（含电磁炉）自己动手，尽量不在外吃大餐，减少吃地沟油的可能。
。。。。。。
[ 本帖最后由了子孓于 2014-12-28 14:42 编辑 ]

不走寻常路，喜看陌生景。

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

了子孓

不走寻常路，喜看陌生景。

4.4W+
爱卡币
5418
帖子

加关注 发私信

青铜元老

注册 2010-08-07 来自广东省|清远市

发表于 2013-05-11 15:28 IP属地：未知

2楼

为了减少吃地沟油的可能，把一日三餐的食品安全的风险降到最低，也省点银两，决定把车的电路加装下，搞了个1200W的逆变器，可以边开车边用800W的电饭锅做饭煲汤的，停车时就到老乡家购买新鲜的蔬菜水果，特别是渔民从海里归来时带来特新鲜的海味，带上气炉自己按自己的口味加上辣味来煎、炒、焖。。。。。。
下面以文字与图片的形式把加装线路呈现与大家，欢迎批评指正！

不走寻常路，喜看陌生景。

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

了子孓

不走寻常路，喜看陌生景。

4.4W+
爱卡币
5418
帖子

加关注 发私信

青铜元老

注册 2010-08-07 来自广东省|清远市

发表于 2013-05-11 15:29 IP属地：未知

3楼

现进入加装线路正题，首先感谢东北网友“小月”大叔提供的以下隔空技术支持
用电瓶驱动逆变器带大功率用电器工作的原理很简单，只是在选材和安装制作时稍加注意就行了。

   1，选材：
   众所周知，220v交流电源，800w的电饭锅，理论电流不到4A，可是，在12v直流电源里，电瓶至少要提供70A左右的电流强度，考虑到效率因素应以大于100A的电流强度去选择电缆或导线。经请教“小月”网友，其截面积应不小于16平方毫米，我就在五金店里选购了截面积为25平方毫米的铠装电缆。这种线不可以随便接的，必须用压线钳和线鼻子做头，减少电阻而带来的电压下降。

   2，安装制作：
   这个步骤需要到汽车修理厂，把汽车用升降机举起来，在修车师傅的配合下，把线缆固定于底盘合适的位置，我的是沿着刹车油管巧妙的走线，把一端接引至机舱，另一端引至后备箱。在接主电瓶入加了一个400A的手动开关后加装一个额定电流为200A的电磁开关（它的控制线接到了驾驶位附近）。以上只说了火线，零线就是在车尾箱里直接搭铁，不必从主电瓶上引。

   3，工作过程：
（1），行驶途中做饭，合上主电瓶开关和电磁开关，把副电瓶充满电后，将逆变器连接上开始工作。得饭做好后，断开电磁开关（脱离主电瓶），使主电缆处于无电状态，即保障了主电缆安全，又避免了主电瓶因意外漏电产生的短路故障；
   （2），熄火停车做饭，断开主电瓶开关或电磁开关即可，用备用电瓶应该可以足以支持1小时的时间，这功夫饭早已做好了。至于耗掉的能量，只要把电磁开关和手动开关都合上，通过几个小时的行驶，发电机又会给备用电瓶充满电的。当超过额定电压时，充电保护系统的调节器会切断发电机的激磁线圈停止发电，防止过充。适时断开电磁开关，使其继续处于备用状态。

我加装的大致的线路草图（通俗的讲就两开关串联，两电瓶并联）

不走寻常路，喜看陌生景。

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

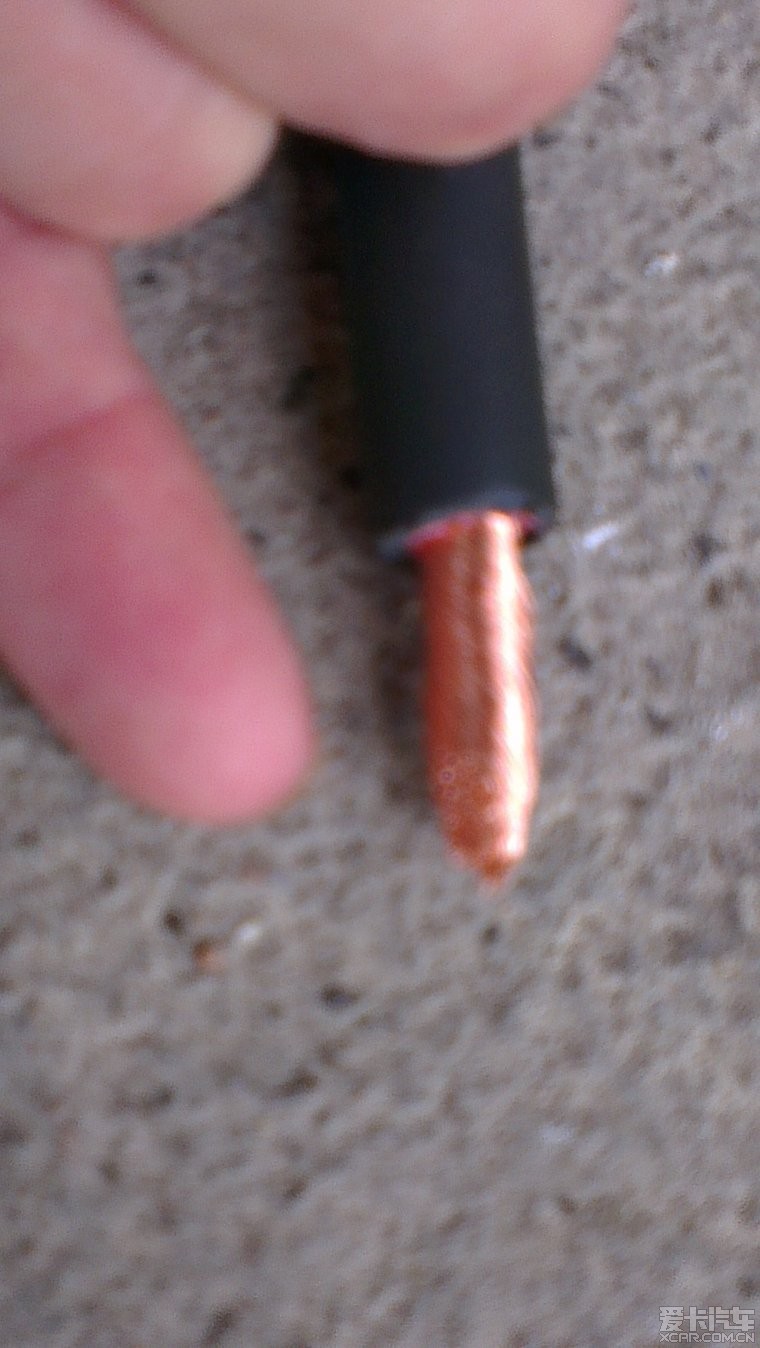

了子孓不走寻常路，喜看陌生景。 4.4W+ 爱卡币 5418 帖子加关注发私信青铜元老注册 2010-08-07 来自广东省\|清远市	发表于 2013-05-11 15:30 IP属地：未知 4楼截面积为25平方毫米的铜芯铠装电缆，在当地的机电商场有卖，15~18元一米，我用料12米。里面的铜芯与我小手指来对比
	不走寻常路，喜看陌生景。 [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

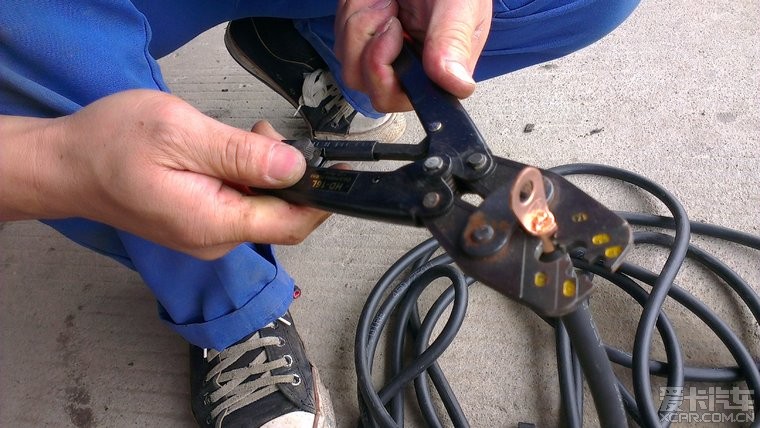

了子孓不走寻常路，喜看陌生景。 4.4W+ 爱卡币 5418 帖子加关注发私信青铜元老注册 2010-08-07 来自广东省\|清远市	发表于 2013-05-11 15:30 IP属地：未知 5楼线不可以随便接的，必须用压线钳和线耳朵（铜的，三元一个）做头，减少电阻。这就是线耳朵。
	不走寻常路，喜看陌生景。 [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

了子孓不走寻常路，喜看陌生景。 4.4W+ 爱卡币 5418 帖子加关注发私信青铜元老注册 2010-08-07 来自广东省\|清远市	发表于 2013-05-11 15:31 IP属地：未知 6楼除线和副电瓶外，其它材料在网上采购（逆变器，在商家发货前改成了1200W的）此加装总共花费1289元。 [ 本帖最后由了子孓于 2013-5-11 15:45 编辑 ]
	不走寻常路，喜看陌生景。 [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

了子孓

不走寻常路，喜看陌生景。

4.4W+
爱卡币
5418
帖子

加关注 发私信

青铜元老

注册 2010-08-07 来自广东省|清远市

发表于 2013-05-11 15:31 IP属地：未知

7楼

这是手动开关与电磁开关在车头所安装的位置。

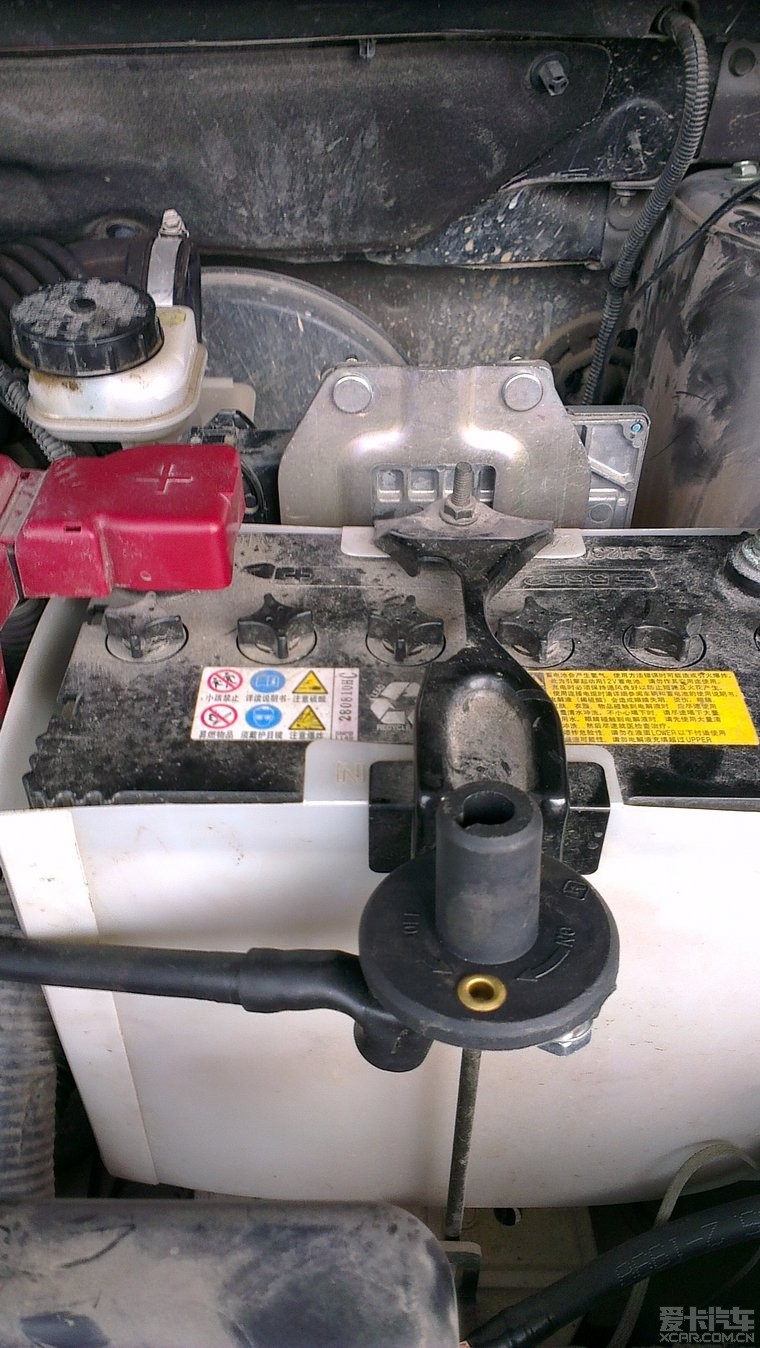

手动开关安放在主电瓶前的固定镙杆上。

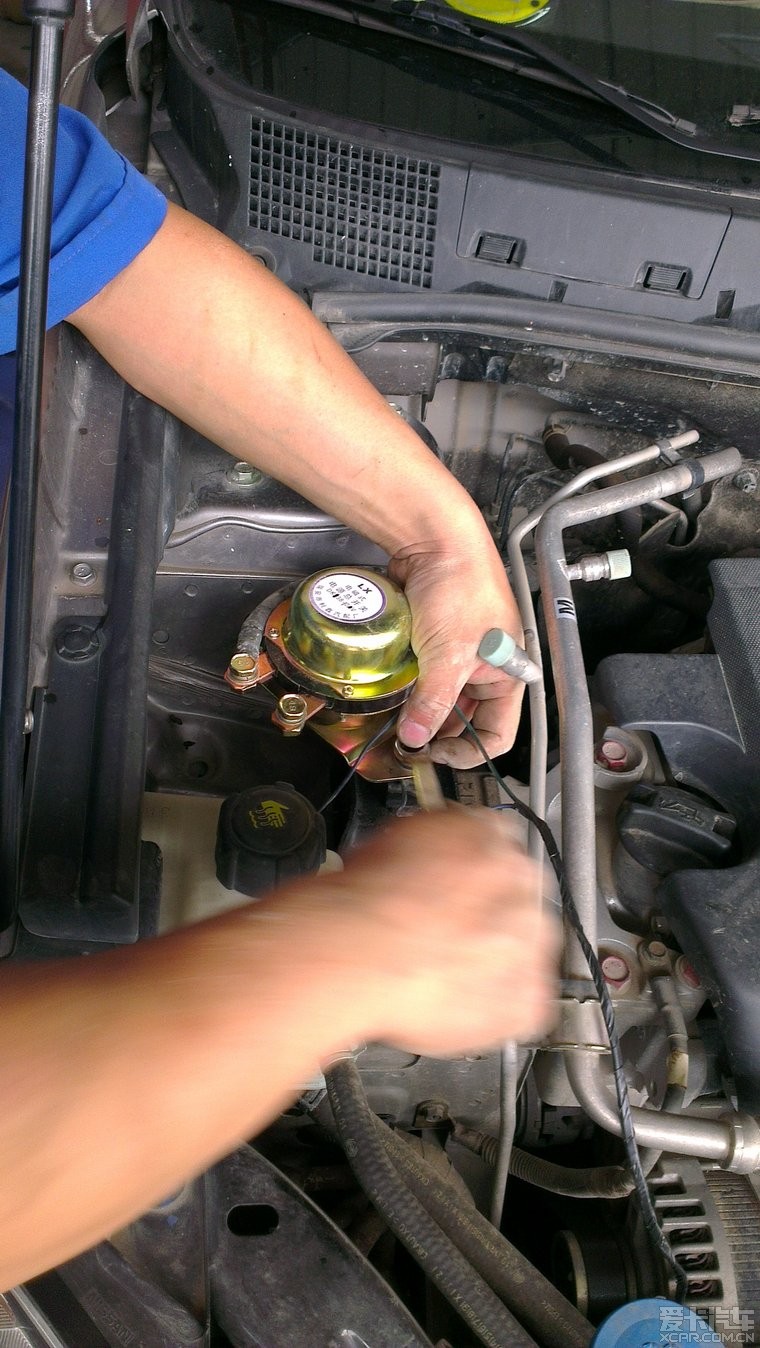

电磁开关安放在车头右侧这个位置，正好有个空的镙孔用于固定。控制电磁开关的按钮用线引到了驾驶室，便于行进时随时控制。

安手动开关的目的是，平常不用时用物理的方式断电，确保线路安全。用电磁开关的目的是便于驾驶位来控制是否向副电瓶供电。

不走寻常路，喜看陌生景。

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

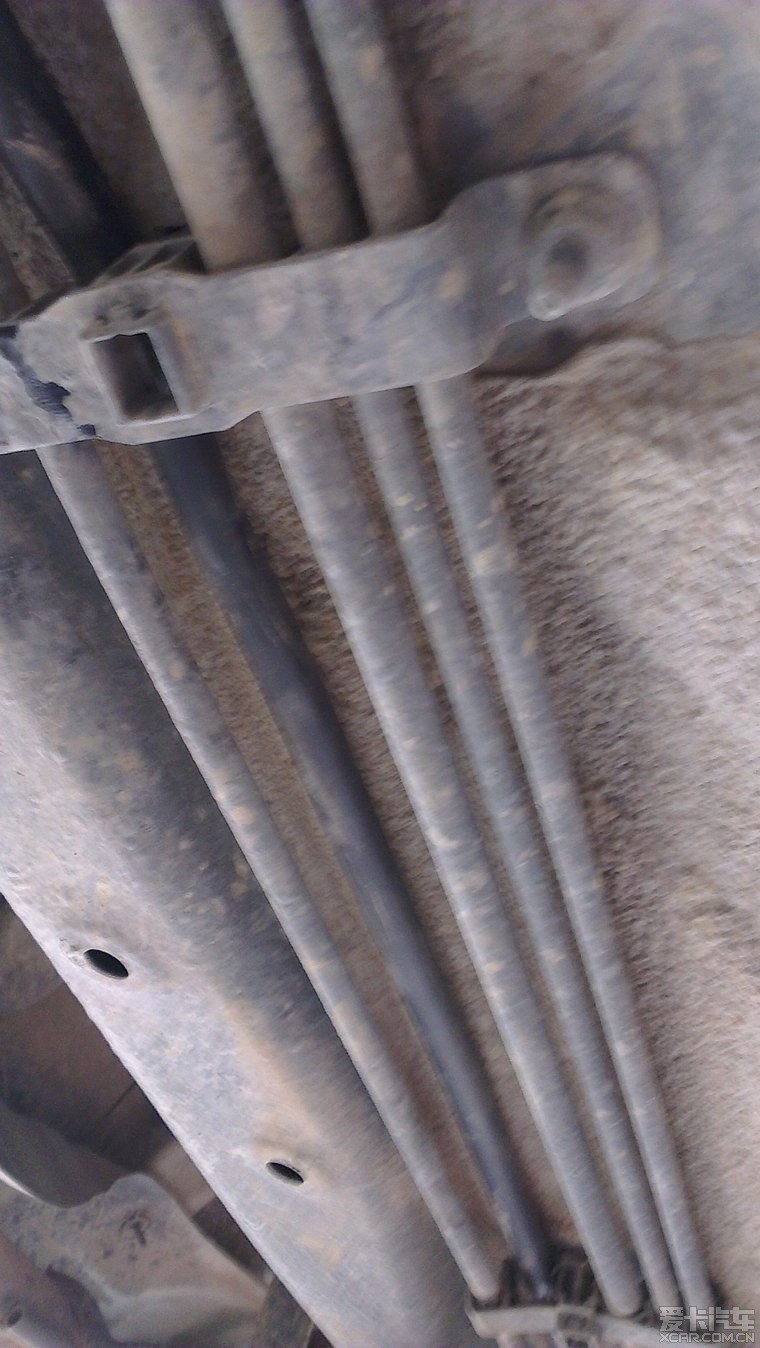

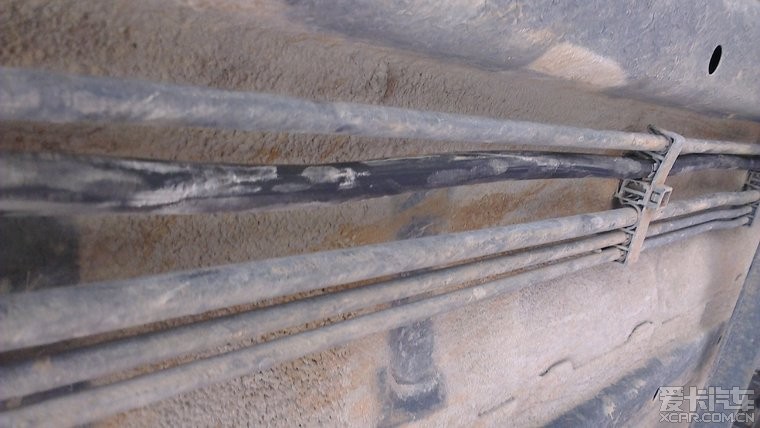

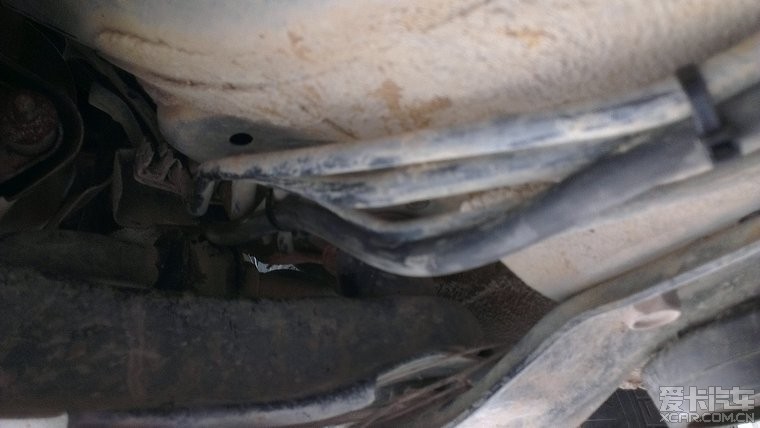

了子孓不走寻常路，喜看陌生景。 4.4W+ 爱卡币 5418 帖子加关注发私信青铜元老注册 2010-08-07 来自广东省\|清远市	发表于 2013-05-11 15:32 IP属地：未知 8楼线是从车底下沿着刹车油管从车头到车尾，中间相对较黑的就是加装的电线。特别注意要与排气管保持一定的距离。。。。。原因大家都懂的
	不走寻常路，喜看陌生景。 [每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

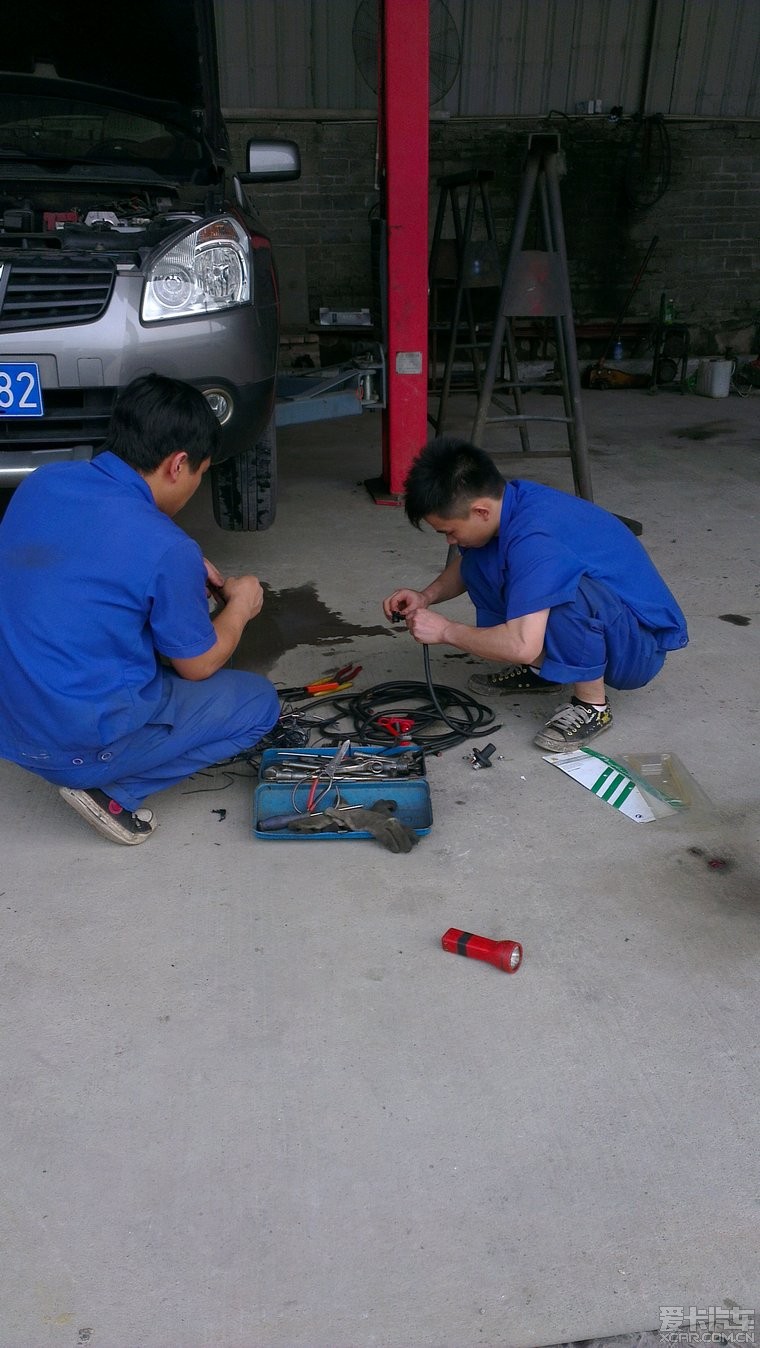

了子孓不走寻常路，喜看陌生景。 4.4W+ 爱卡币 5418 帖子加关注发私信青铜元老注册 2010-08-07 来自广东省\|清远市	发表于 2013-05-11 15:34 IP属地：未知 9楼我出思路，这两位小兄弟实际操作，用时三个小时。
	不走寻常路，喜看陌生景。 [每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

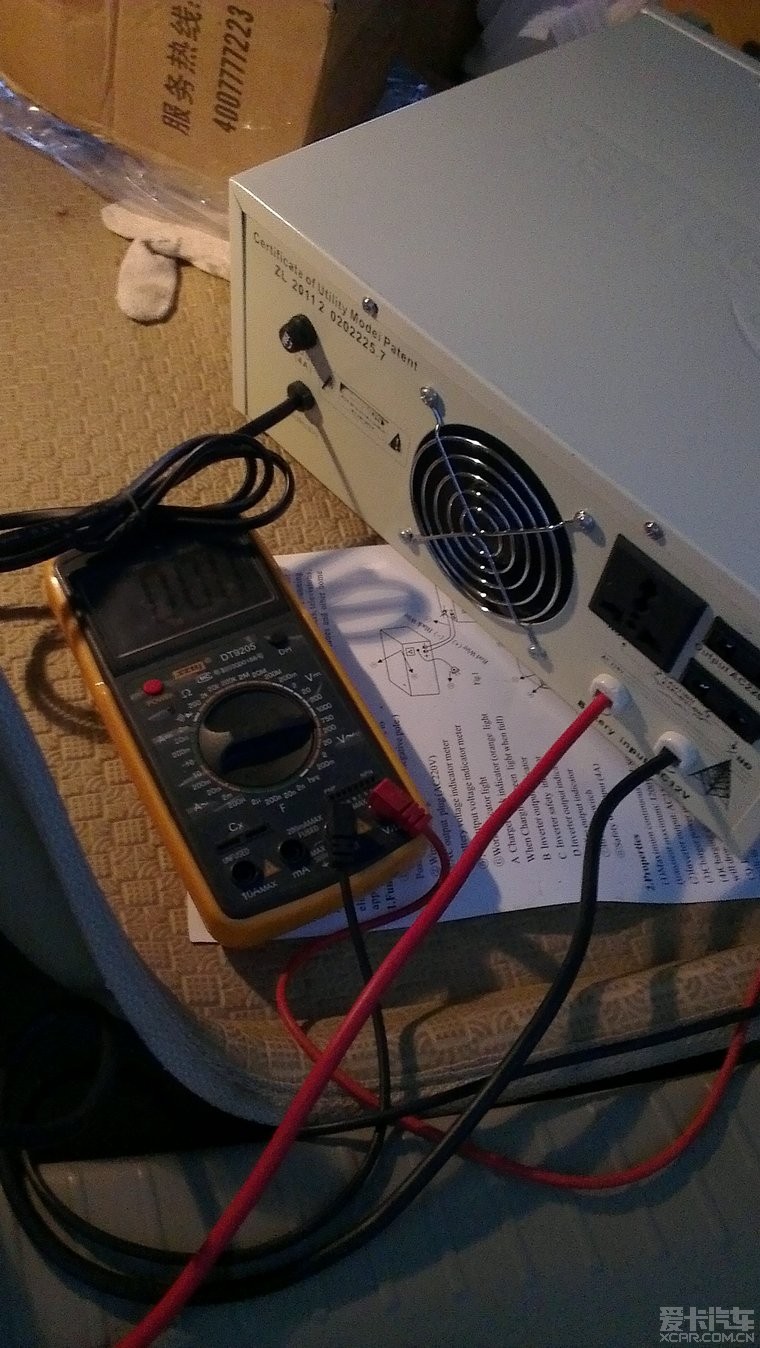

了子孓不走寻常路，喜看陌生景。 4.4W+ 爱卡币 5418 帖子加关注发私信青铜元老注册 2010-08-07 来自广东省\|清远市	发表于 2013-05-11 15:34 IP属地：未知 10楼从3点半一直搞到6点半，经测量，一切数据正常。
