11款速腾一年半折腾历程及RCD510、730D蓝牙、CC多功能方向盘详细作业

此帖已成功报名至第十届精华大选！分享精彩文章，赢取精美礼物。
展示爱车、诠释改装、行走天下、多彩生活、摄影大片，更多精彩内容尽在精华大选！
点击进入：网页链接

从买车的前几天，才遇到爱卡，到现在一年半了，只是潜水，今天才来真真正正的交份作业~~~
速腾是我的第一俩车，陪我度过了一年半时光，陪我娶上了媳妇，陪我迎来了小公主，可自己却把她折磨的伤痕累累，惭愧！
第一次，在腾腾即将出满月的时候，前年的十一，一同事结婚去凑热闹，结果一朋友开车，错把油门当刹车，直接窜上楼前台阶了……前杠、水箱，乱七八糟的碎片，中下网以下那一块全没了，粉红的防冻液流了一地……拖到4S治疗一个月，走保险1万9……
第二次，被一没手续的桑塔纳顶了屁股，结果桑塔纳车主还是认识的……愁啊！小县城怎么全是熟人啊！他了给500块钱，我自己开到4S，换后杠，修轮毂，走保险1千9……
第三次，就在前两天，碰到一“碰瓷”的狗，这畜生本来已经从路右侧溜达到左侧了，自己也就没减速（乡村路上，估计70迈左右吧），结果接近这畜生的时候，它突然回头往回窜，“砰”撞上……路本来就不宽，两边都是树，我都没打方向……也奇了怪了，这狗被这么撞到路边后，一瘸一拐又溜达走了……可怜的腾腾，中下网断了两根塑料格栅，左雾灯罩断了一根格栅，某宝上看了下，估计1百9自己安装能搞定……
悲催史就不上图了，还是步入折腾正题吧；
感谢爱卡！没有爱卡就没有本文~~~~

【RCD510作业在2楼；蓝牙作业在3、4、5、6楼；CC多功能拨片方向盘在7楼；总结在8楼】
一年半时间里，折腾了这些东西（实用为主）：
（一）隔音棉：提车就买来装上了，没怎么对比过，应该有效果……真够脏的……

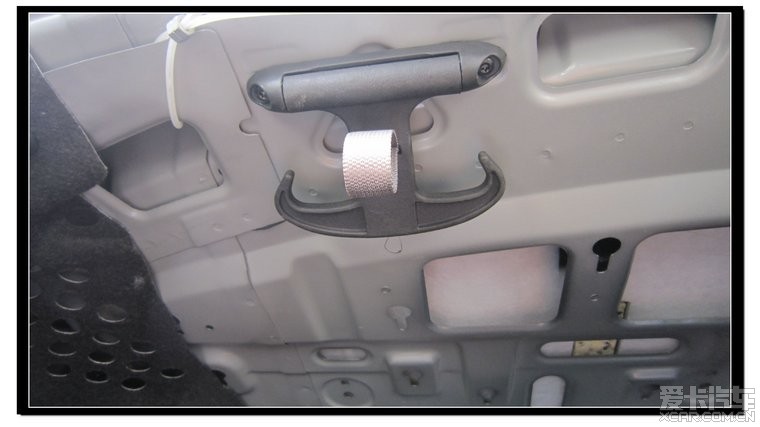

（二）牛角钩：这个买菜最实用，谁用谁知道……

（三）遥控钥匙：前年第一次修车时，把副钥匙给了4S，遥控钥匙却找不到了；本以为丢了，自己网购了空白钥匙和5053，把原遥控注销，扣出副钥匙芯片，重新配上新钥匙……后来发现，自己的遥控钥匙扔在同事宝来的后门储物槽里了……半年后，该懒同事打扫车内卫生，我的钥匙重见天日……
新钥匙开槽费30大元，好贵啊，谁叫这技术在小县城是垄断……
不过还是有用的，现在副钥匙天天放在车门槽里，热车的时候直接用这个钥匙从外面锁上

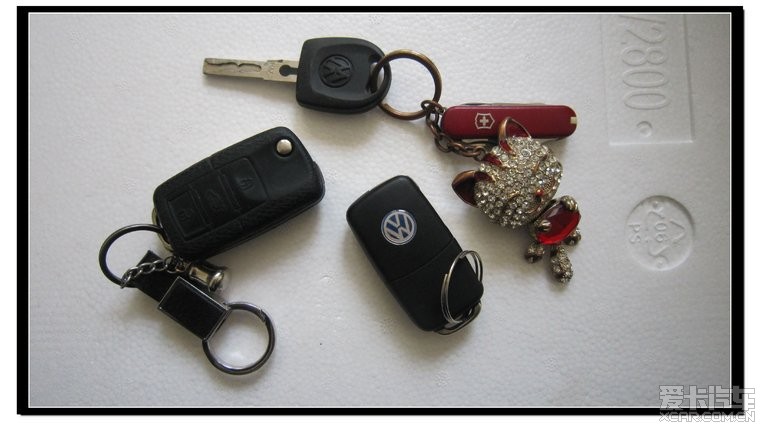

下面戴套套的就是自己新配的：

（四）罗盘：不管是地库还是雾霾天，准确无误！
其实这个最适合想折腾的友友门“练手”；这个当时是自己装的，现在看来真的好简单，可在当时，真的是闹了不少笑话：安上后，光有东、南方向，没有西北方向，在郁闷了两天以后又拆开看，和网上比，NaiNai个熊啊，应该是贴在车架下面，被我贴在车架侧面了，愁死自己了……

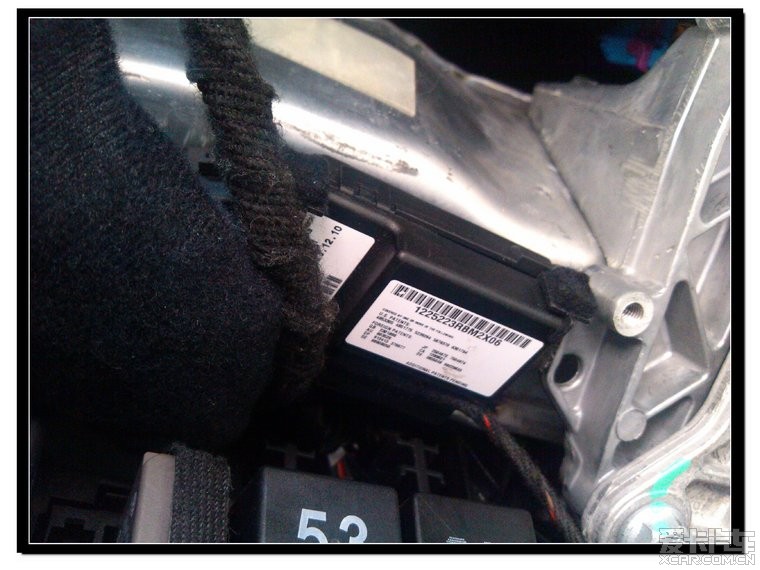

如图，一开始贴到车架侧面了，就是罗盘模块上面那个白色“膏药”那里，唉！

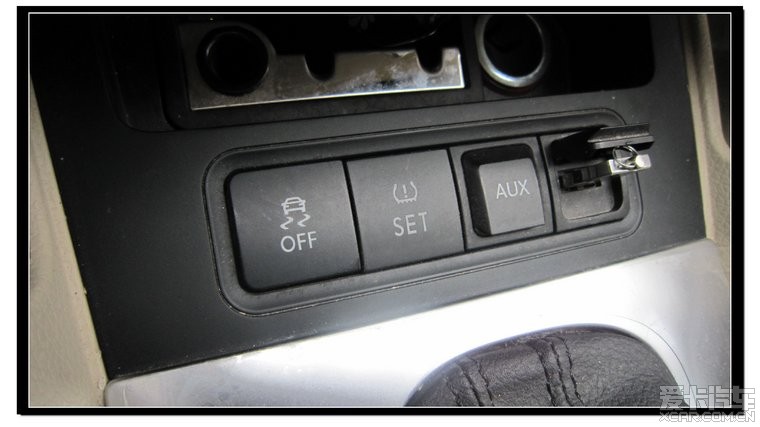

（五）胎压开关：感觉这个最有必要，没装之前有一次轮胎扎了螺丝钉，自己都没注意到，还是吃饭时同事看出来的……后来装上了，一年多了再也没扎过，难道这玩意能“保佑”轮胎？哈哈！

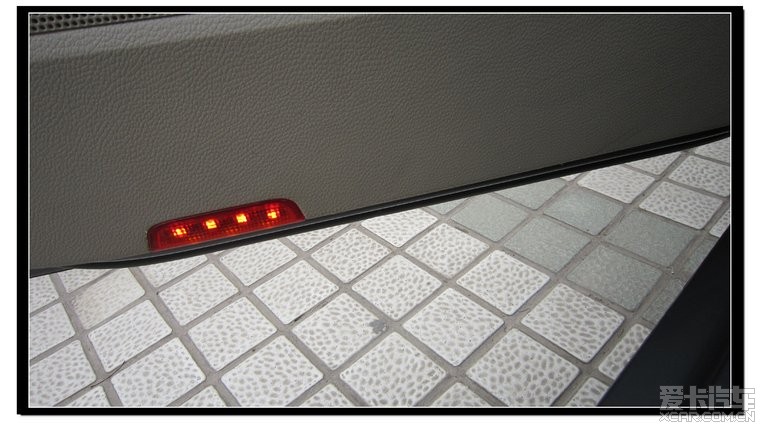

（六）门灯：有一次晚上下车，踩到软绵绵的GouShi了，唉！这个必须有！

（七）天高自动大灯：常下地库的必备，常忘关灯的必备！不是原厂，胜似原厂！
关于感应头的隐藏，多数人都是藏在左A柱气囊盖里了，我也是，需要拆A柱（虽然有点难拆，但还是建议拆开，将线与A柱里的线绑到一起，免得异响）
看，气囊盖打孔工具，是不是效果不在和冲击钻之下啊？
先用小刀打孔，再用指甲刀头扩孔，注意：每次扩孔都有好在旋转幅度超过一圈，以确保洞洞够“圆”！

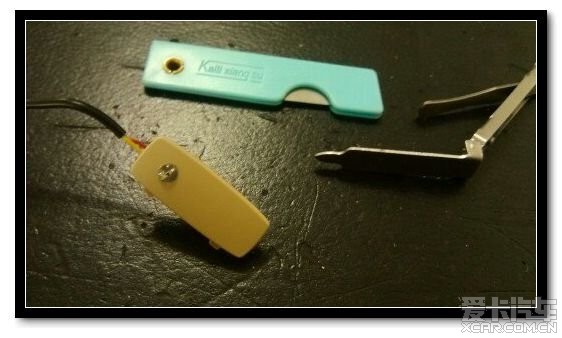

打好的洞洞及工具：

隐藏好了，效果不错吧？

以上难度都不是很大，其中胎压和门灯都是一上海大众4S的同学休假时帮安的，自己帮忙，也没照照；天高头也是过年时才进行了隐藏，没有太大难度；
最近自己也终于偷偷攒够了银子，败了RCD510，730D蓝牙，CC拨片盘子，忙里偷闲利用两个中午头时间完成，现在来交个正式作业；

以下都是爱卡当助手，自己一个人完成哦！
说明：本人车型为11款4T自动豪华。

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

猪一水

songso

7.6W+
爱卡币
3018
帖子

加关注 发私信

白银元老

注册 2011-08-29 来自山东省|东营市

发表于 2013-04-10 16:12 IP属地：未知

2楼

工具：起子、T20螺丝刀
开工
（上作业时方知照的图片少啊……）
1、用起子起开上空调出风口
忘照照了，用起子沿着出风口起一圈，然后水平往上拿，因为最上面的出风口一圈都是塑料卡脚，要不然容易把卡脚掰断；大家可参照后面的维修图

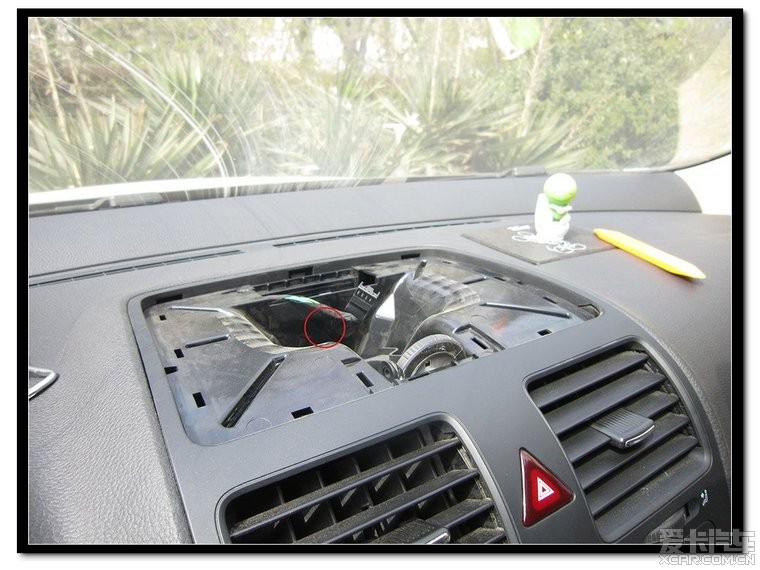

2、拿下顶层出风口后，下面一块铁皮，在中间洞洞里有一颗螺丝（红圈处），T20；
取下螺丝后轻轻向上拿下来；

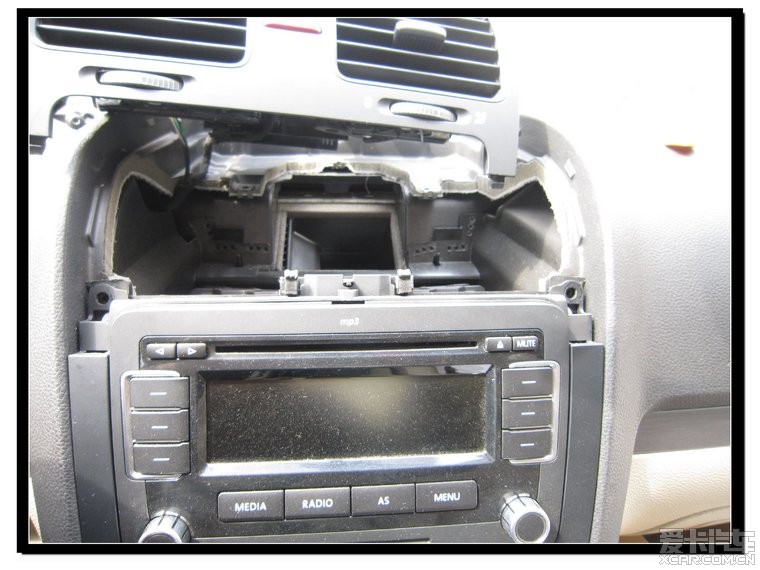

3、拆CD上面的空调出风口面板

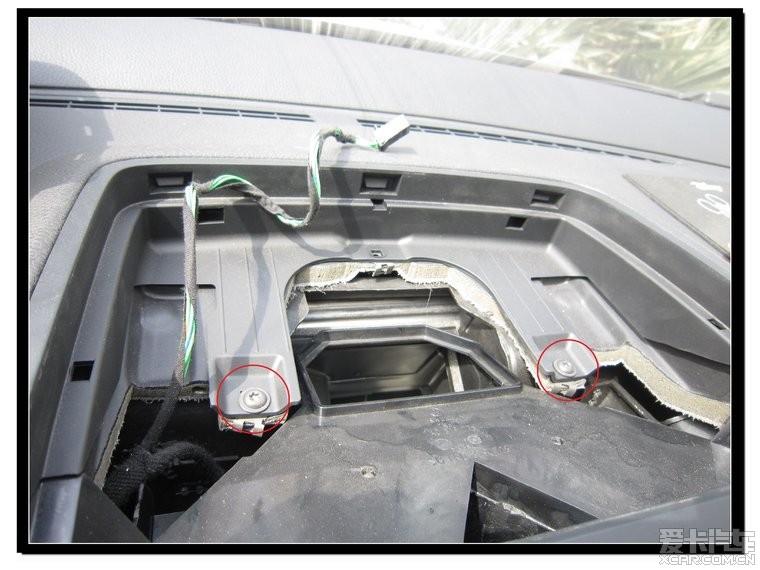

拆下图中红圈处两个螺丝（T20）

用起子使劲往里顶着红圈处的卡子往上起，就可以很轻松的分开了；
CD机左右卡子都分开后，往上拿下这个面板

4、拆下CD机及空调开关周围一圈装饰面板

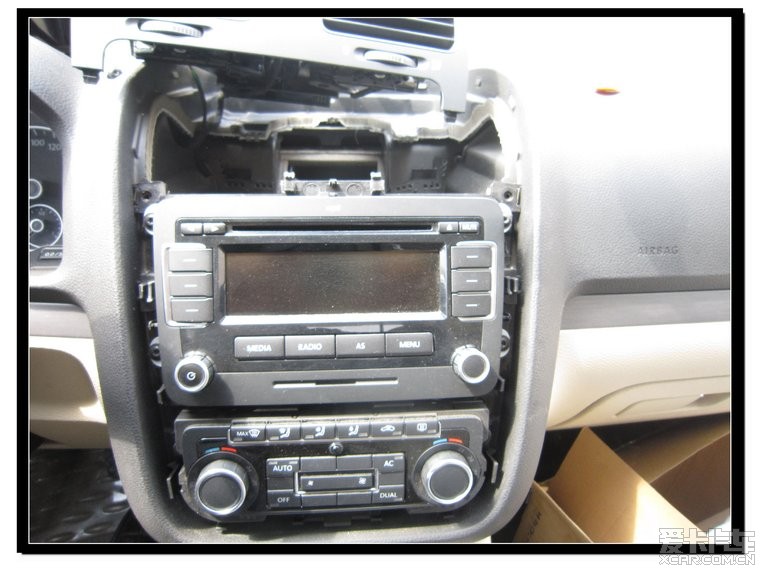

这个简单，用手沿着一个起始边轻轻拿下即可；拆掉的样子：

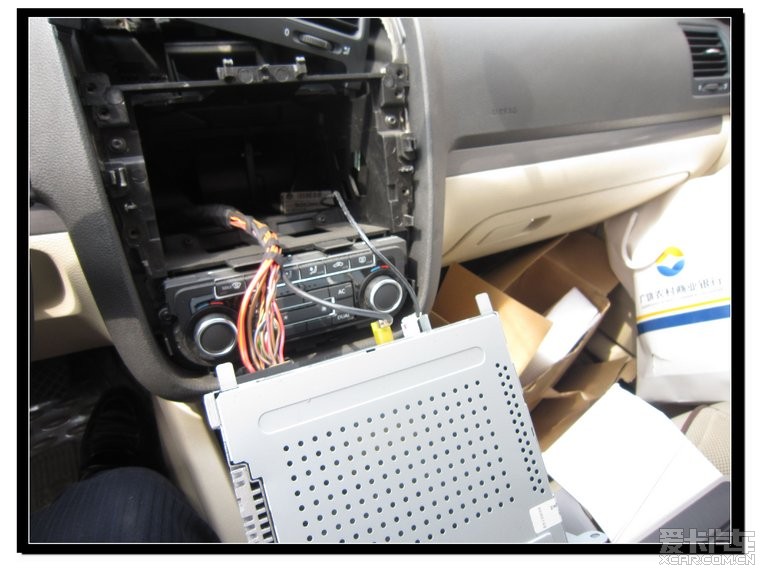

5、拆下CD机
CD机一圈四个螺丝，拧下后就可以拿下CD了

6、接线头
11款4T原装CD机是RCD300+，接线头直接与RCD510对接，然后按顺序安装上即可。
注意：这样直接对接不影响日常使用，也不影响多功能方向盘的音量调节、曲目切换等；但有另外的接线方法，在下一章“蓝牙”模块里一起讨论

另外：

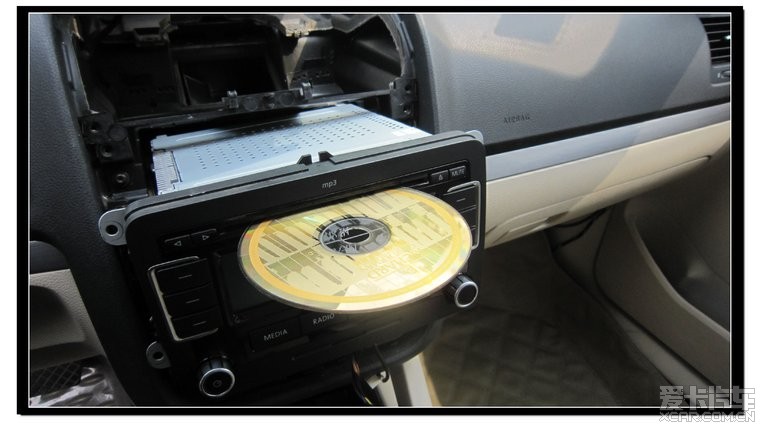

1、如果老CD机里有碟片，记着提前拿下来啊！我就是忘记了取出，然后又另外拆开拿出来的；

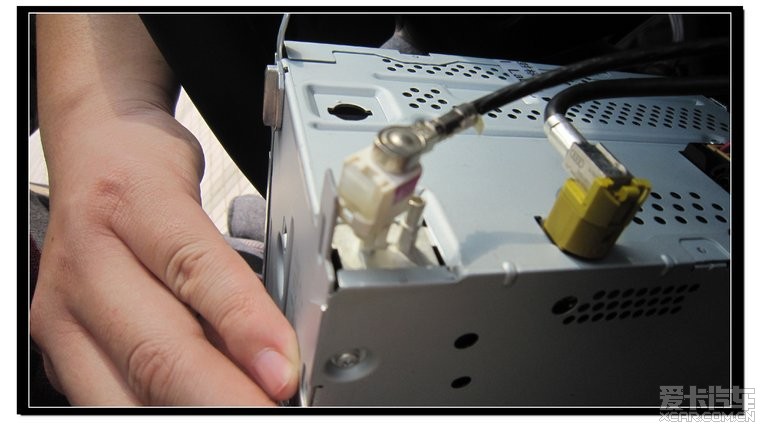

2、关于RCD510天线的连接
原车只有一条天线，RCD510有俩天线口，但实际安装时可不需转接头：
把510的两个天线脚上直接用小刀割开，我这直接把靠里面的天线脚去掉了，然后提着天线接头上的塑料片轻扣到外面口上即可。
（也有说死劲插进去的；或者用小刀割掉外脚上的塑料突起后插上，大家觉得怎么方便怎么做）

在网关模块里注册56收音机即可，不用手动改编码
如果想研究编码的话，可参照n6gt98的帖子：网页链接
附：中控维修手册拆解图

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

猪一水

songso

7.6W+
爱卡币
3018
帖子

加关注 发私信

白银元老

注册 2011-08-29 来自山东省|东营市

发表于 2013-04-10 16:32 IP属地：未知

3楼

这个比较麻烦，拆的比较多，主要拆几个地方：
中控CD、顶棚灯-副驾A柱、右保险盖（全当这么说吧，应该叫右侧仪表护板）、手套箱（蓝牙模块放到副驾座椅下的话还要拆座椅）。
走线就是从蓝牙模块出来两条线束，一条接CD机（电源、CAN线），另一条接MIC，放在顶灯那里

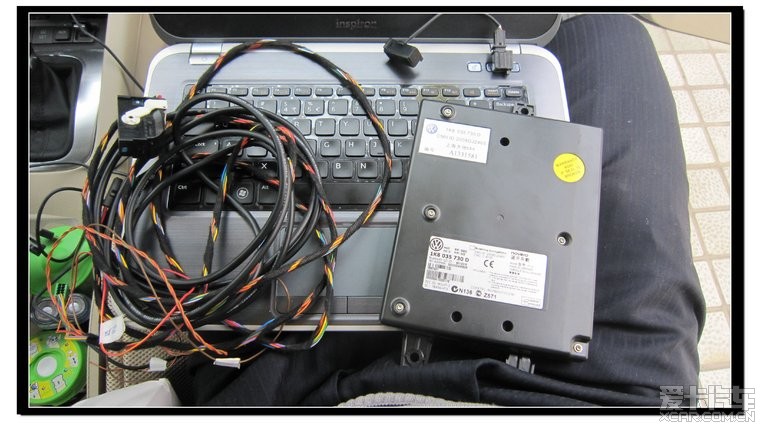

先来一张蓝牙全家福

下面开拆：
工具：起子、T20螺丝刀

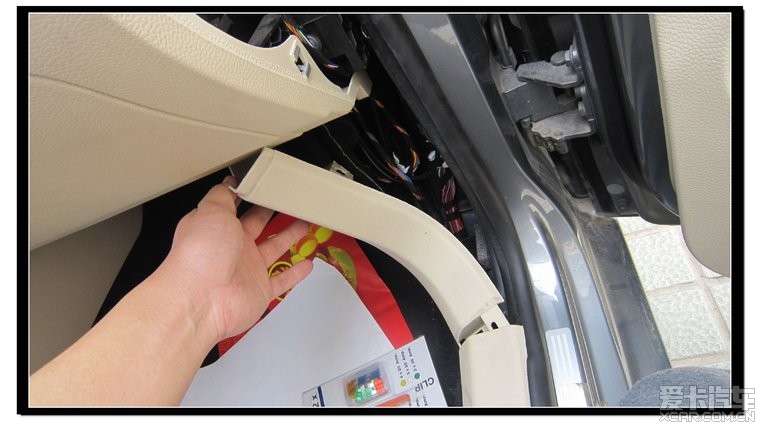

1、拆右保险盖
这个简单，用螺丝刀一撬就下来了

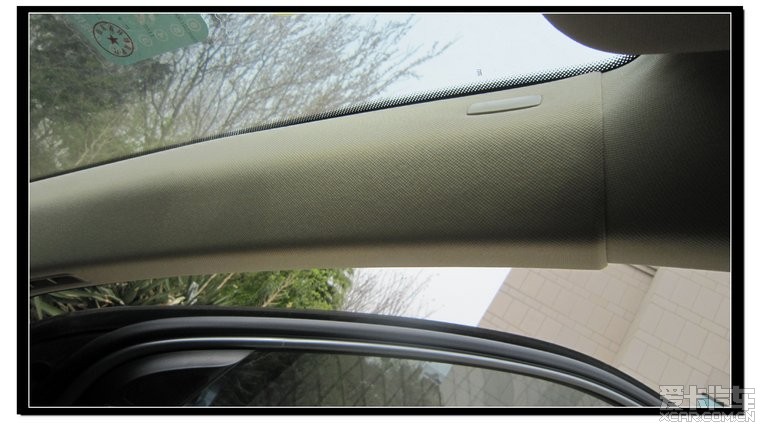

2、拆A柱

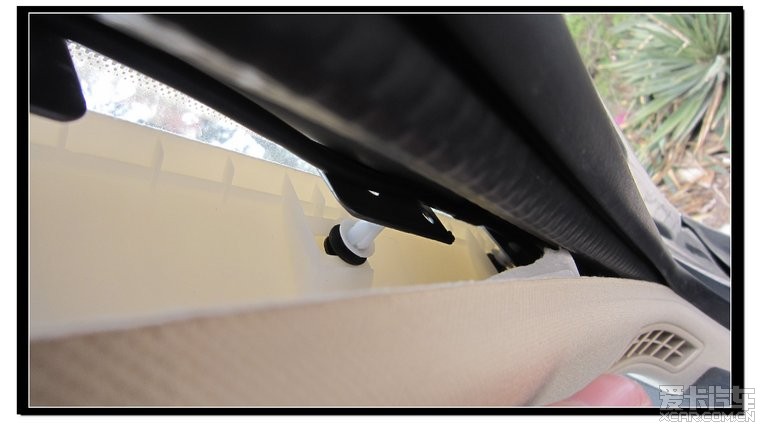

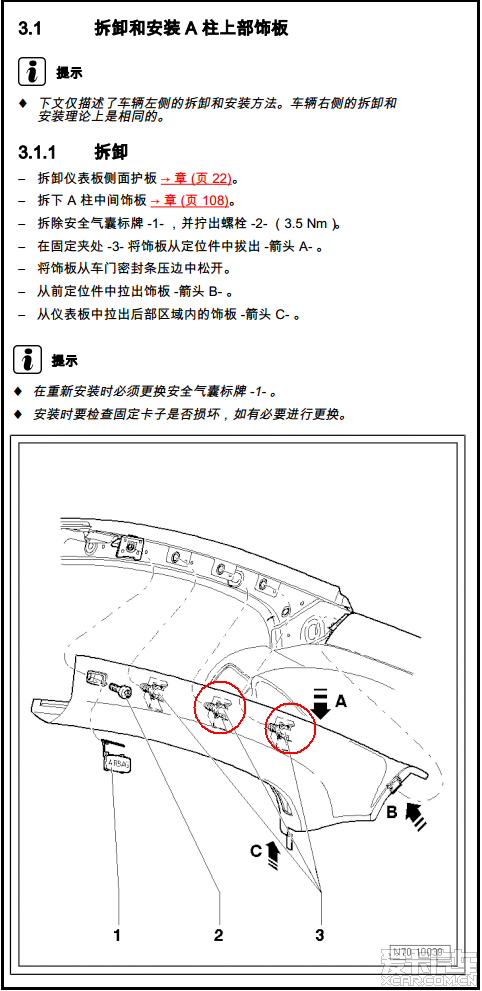

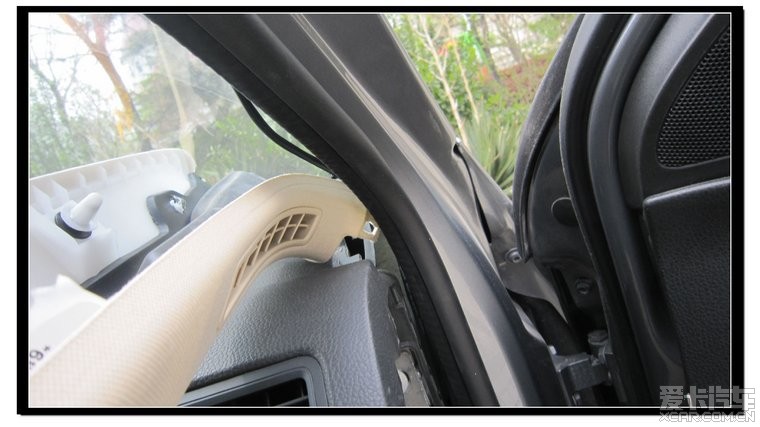

先扣下气囊盖，卸下气囊盖内的螺丝；把面板慢慢往外掀开，注意：里面有两个卡子，悠着点掰就行（说明书里是三个卡子，其实只有图上红圈里的两个）
拆开后把接mic的线束沿着A柱走到顶部小灯那里，线在A柱里最好用胶布与原来的线缠一下，以免日后各种异响……

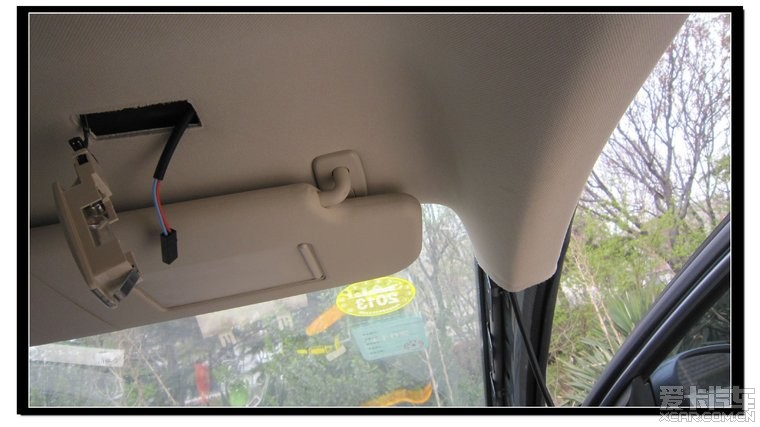

3、右侧小顶灯，从右边用手往下一掰就出来了

经过A柱到这儿，线出来了

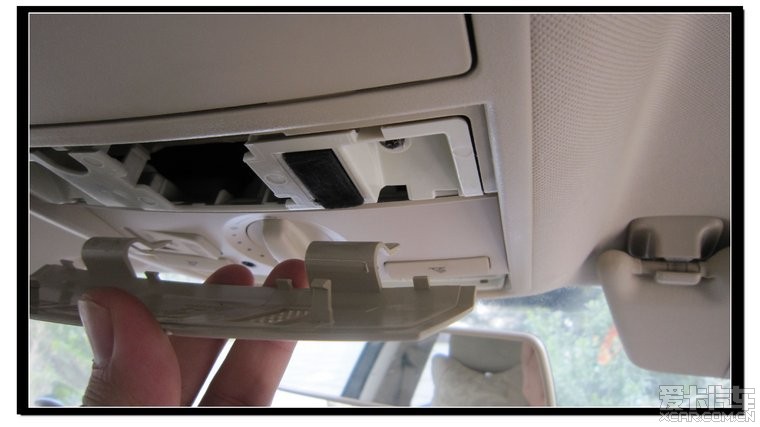

4、拆顶灯
先拆天窗开关和眼镜盒之间的这个盖子，从靠近眼镜盒一侧开始撬，撬开后拿下来

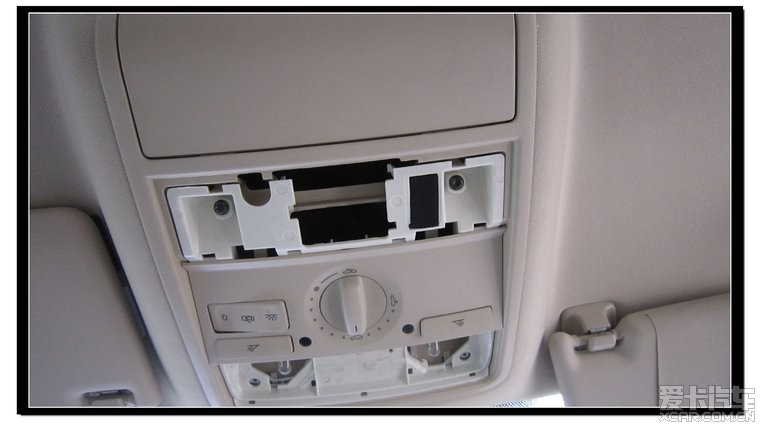

露出两颗螺丝，卸下来

接下章→
[ 本帖最后由猪一水于 2013-4-10 17:25 编辑 ]

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

猪一水

songso

7.6W+
爱卡币
3018
帖子

加关注 发私信

白银元老

注册 2011-08-29 来自山东省|东营市

发表于 2013-04-10 16:42 IP属地：未知

4楼

继续：

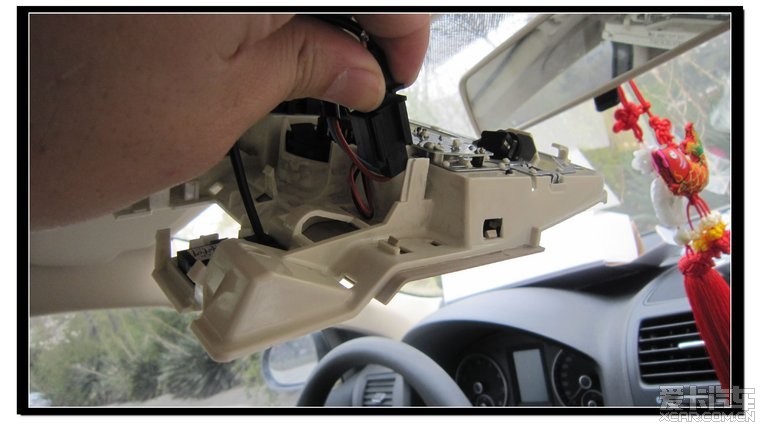

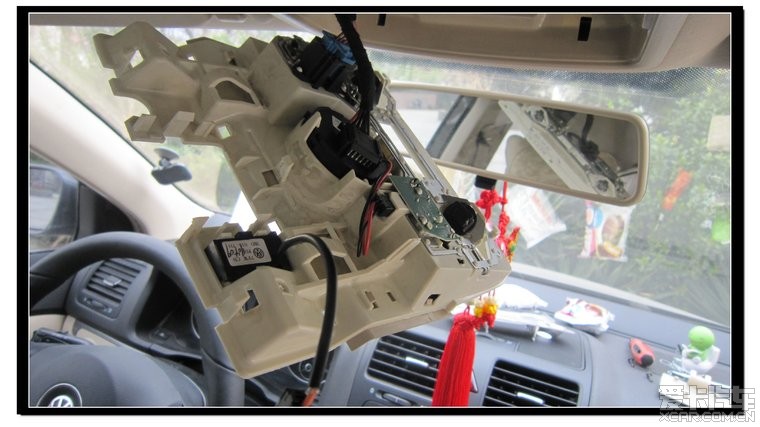

拿下顶灯，有个塞着黑色海绵的地方，就是MIC的原装位

5、安装MIC
拿下海绵，把mic安装到原装位上

同时，把线束从小顶灯那里穿过来

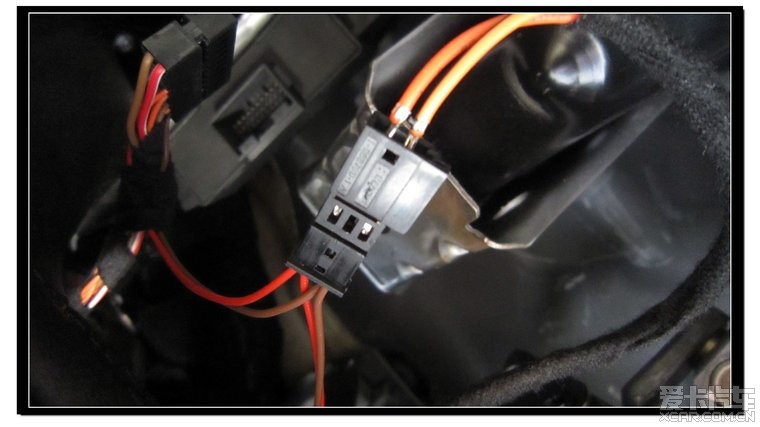

线束对接，转接头也有原装位的：

6、把顶灯装回

7、装回A柱面板

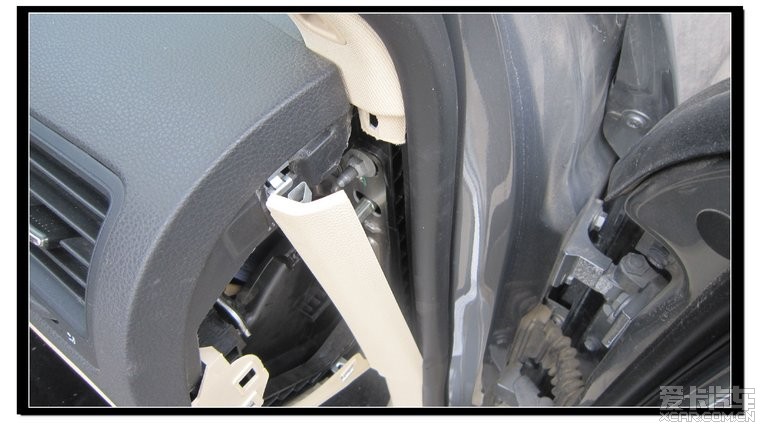

这个有点难度：先把底部外面卡住

再把底部里面使劲卡到里面去

把面板靠到A柱上
注意：冲齐卡子后再使劲按就行了；卡子冲不齐的话用工具拨一下

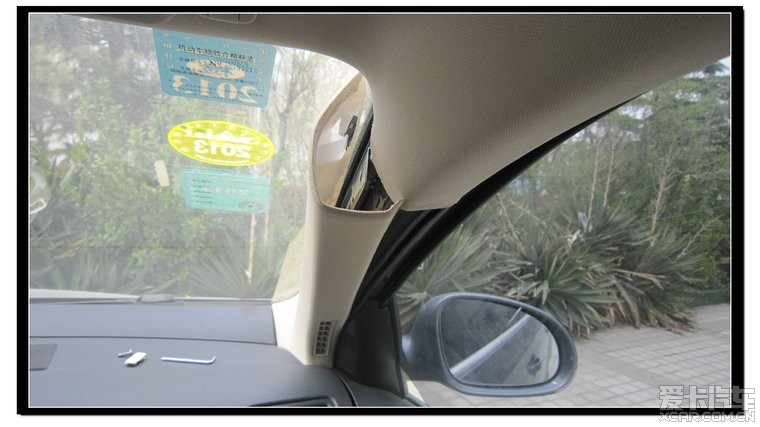

A柱完工

下章继续→
[ 本帖最后由猪一水于 2013-4-10 17:24 编辑 ]

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

猪一水

songso

7.6W+
爱卡币
3018
帖子

加关注 发私信

白银元老

注册 2011-08-29 来自山东省|东营市

发表于 2013-04-10 16:51 IP属地：未知

5楼

继续：
【8、拆手套箱】
蓝牙模块原装位在副驾座位下面的，我没有将模块放到那里；放那儿需要拆座椅，我是塞到了副驾右脚旁的塑料板下了，也就是车左侧引擎盖把手对应的右侧位置；
如果您需要按原装位安装，不用拆手套箱，直接用个铁丝把线从“右保险盒盖”那里引到RCD510后面即可。

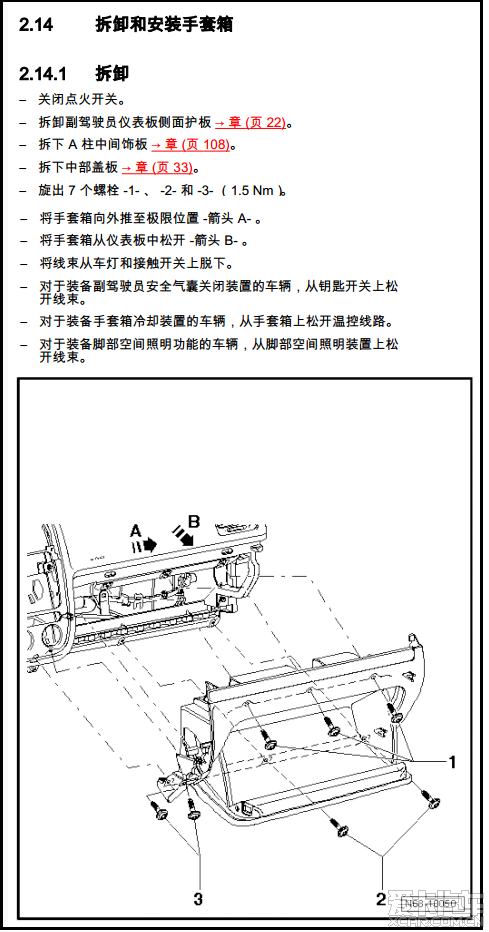

这个直接看说明书吧，也没有难度

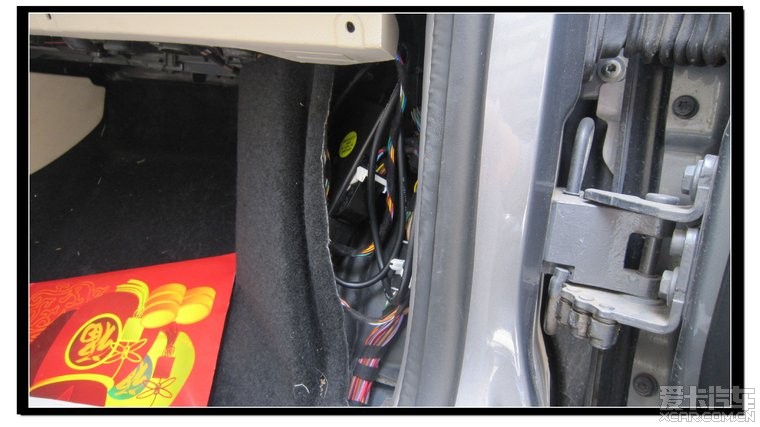

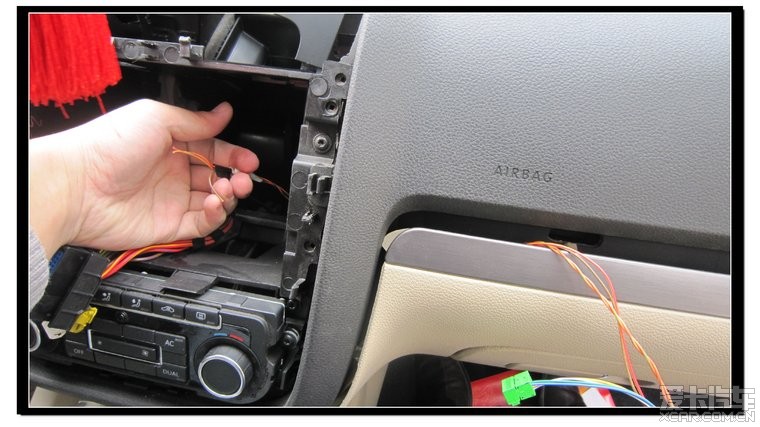

我这儿是拆开手套箱，把线缕到RCD510那里的（这儿的线是两根电源、两根CAN线）

9、接线
具体接线：
蓝牙电源必须破线，正极接RCD510的+U8针脚，负极接GND针脚（蓝牙电源线和RCD510电源线的颜色是一致的，很容易辨认）；
套用卡友酸果货对于蓝牙的研究，总结了下网关线有以下接法：
（我的是接罗盘的时候，占用了网关10脚和20脚，而且自带了转接头；不同的线束颜色可能不一样）
1）不破原RCD510线，蓝牙能用，仪表盘上没有音响系统：
蓝牙Can-（黑纹线）  ---  网关10针（灰线）
蓝牙Can+（蓝纹线）  ---  网关20针（红线）
2）破RCD510线，原RCD510的9针、10针不用，仪表盘上有音响系统：
（我是直接把9针、10针线剪掉包好，保留针脚接线）
蓝牙Can-（黑纹线）  ---  RCD510的10针  ---  网关10针（灰线）
蓝牙Can+（蓝纹线）  ---  RCD510的9针 ---  网关20针（红线）
大家有借鉴的，最好比照线束自己在纸上列一下，并标明接线的颜色，以免接错。
再说明一下，我是11款速腾，11年8月份的车，2011年1月以前的车可能不一样，引用卡友的话：
“2011年1月前,你们说的9、10脚原来是接在网关15、5脚（B397、B406），即舒适系统CAN总线，同线的还有转向控制单元、主驾副驾门、空调等控制单元;自2011年1月起，9、10脚改接在网关20、10脚（A178、A179)，即信息娱乐系统CAN总线，同线上还有730D的17、18脚”
我使用的是第二种接法，直接把RCD510的9针、10针线剪断，包好；然后蓝牙、RCD510、网关三根线接起来。

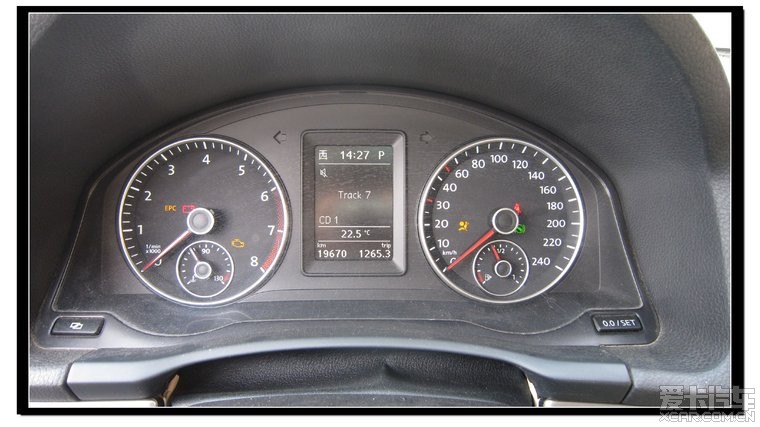

仪表盘显示的娱乐系统，就是在仪表盘显示当时播放位置、音量（特别是RCD510，不能直接显示音量等级）等信息：

这是网关的接线，我原来接过罗盘，有插脚；如果没有使用过10、20针脚的话，直接接网关就行。
接网关，辛苦啊~~~

这是网关下面盖板的拆卸说明

10、隐藏蓝牙模块
前面提到了，我的蓝牙模块没有放到副驾座椅下面，而是放在副驾右脚处的塑料挡板后面了，如图，先拆这儿：
注意这个小板是是先拆开上面，再往里面抽出

塞这里

塞好了

装回，刚刚好，稍微有一点鼓，一点不影响外观；总体来说比拆座椅省事多了
下章继续→

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

猪一水

songso

7.6W+
爱卡币
3018
帖子

加关注 发私信

白银元老

注册 2011-08-29 来自山东省|东营市

发表于 2013-04-10 16:58 IP属地：未知

6楼

11、5053注册蓝牙模块
用5053直接到网关里注册“77电话”就行，自动将蓝牙编码改为了412120。
12、完工
在RCD510设置里勾选“启动蓝牙音频”，以实现通过蓝牙播放手机音乐

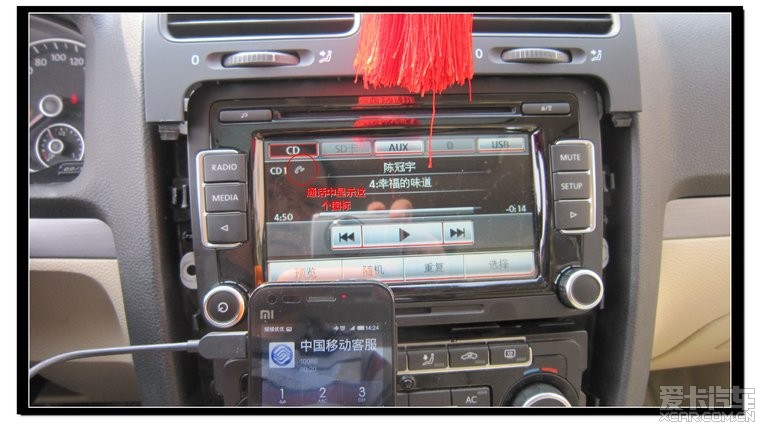

这是打电话的样子，510屏幕上会有个电话符号

这是510播放蓝牙手机音乐的画面，仅显示“蓝牙音频”字样，无歌曲信息

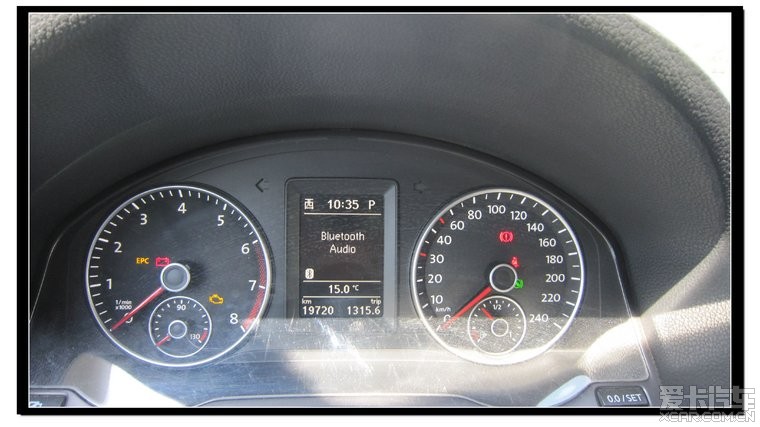

这是播放蓝牙手机音乐时仪表盘的画面

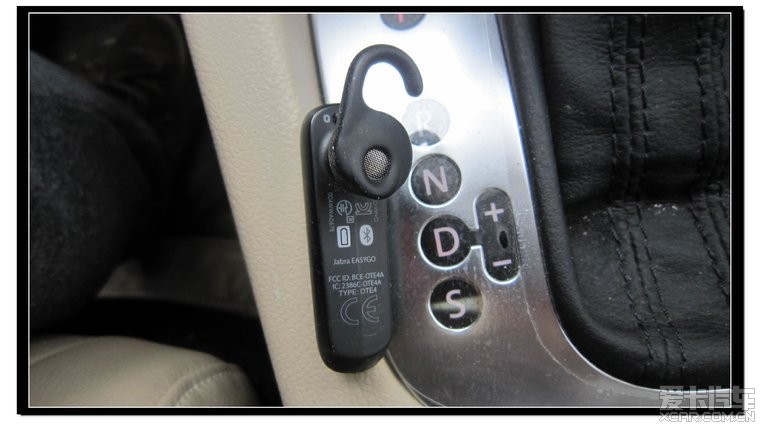

这是退役的捷波朗……

13、蓝牙使用：

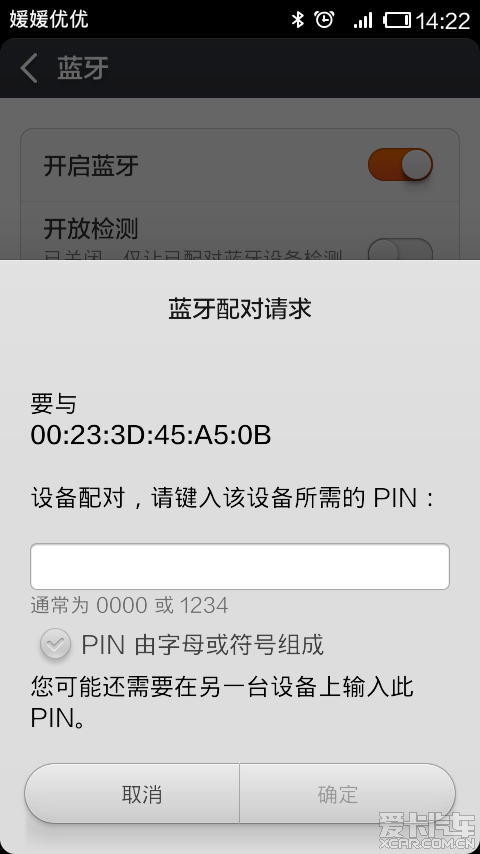

通电情况下，按电话键两次，WV UHV跟手机蓝牙匹配：密码0000

匹配后就可以正常接、挂电话了，接打电话时510自动静音，完毕后会自动恢复原车播放，非常实用。
来电时，轻按一次电话键就完成接听，长按2秒以上就是拒接；
接通后如果需要隐私通话，再长按3秒，自动切到手机。
蓝牙作业到此结束。

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

猪一水

songso

7.6W+
爱卡币
3018
帖子

加关注 发私信

白银元老

注册 2011-08-29 来自山东省|东营市

发表于 2013-04-10 17:09 IP属地：未知

7楼

最近DSG闹得沸沸扬扬的，俺也中了召回奖；同时也看了不少关于如何使用DSG的文章，好多都提到了：
堵车时为避免频繁换挡多用手动模式。
现在我的大傻瓜都快被我当成MT了……于是就想到了拨片方向盘，酷酷是一说，好用，真的好用…超车好用，堵车也好用…当然得过弯的时候不好用……
材料：CC盘子、549B模块、气囊
工具：M12、T20、T8螺丝刀、小镜子
开拆：
1、先看看老盘子，舍不得啊……原厂真皮，手感杠杠的！比新换的CC盘子强多了！而且是强很多！

2、开始，打方向，放镜子
把方向左打90度，如图，把小镜子放上，能清晰的看到方向盘上的卡扣

用平口螺丝刀撬开卡扣，使劲往下拔下气囊上测；继续使劲就连下面的卡扣一块拔下了，不用反打方向

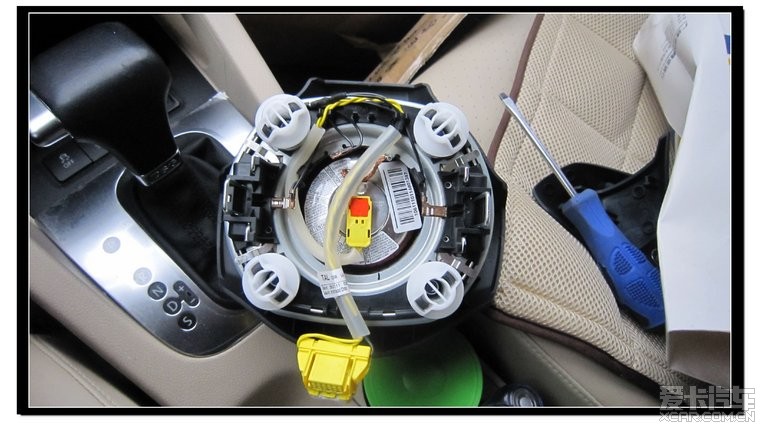

摘下的气囊

3、继续拆

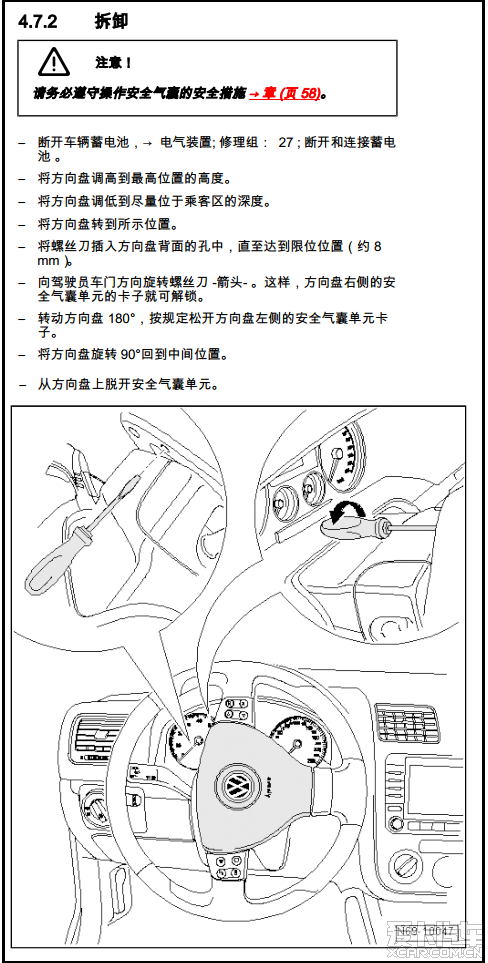

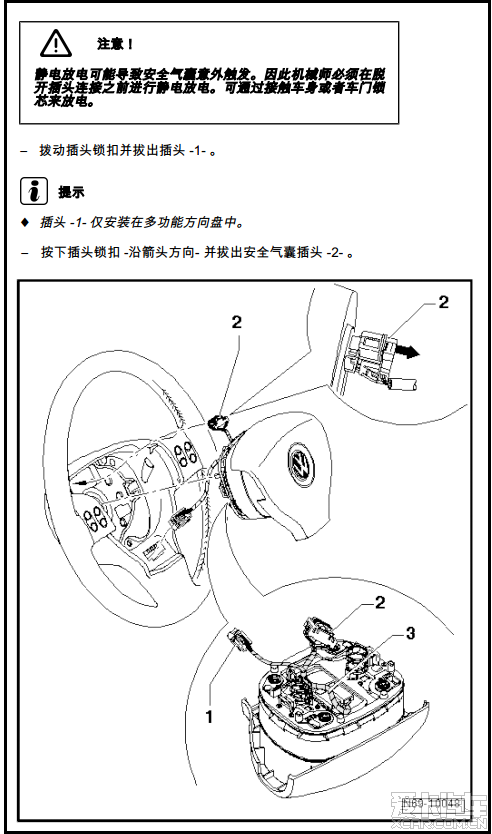

这部分忘照照了，请看说明书，很简单的说

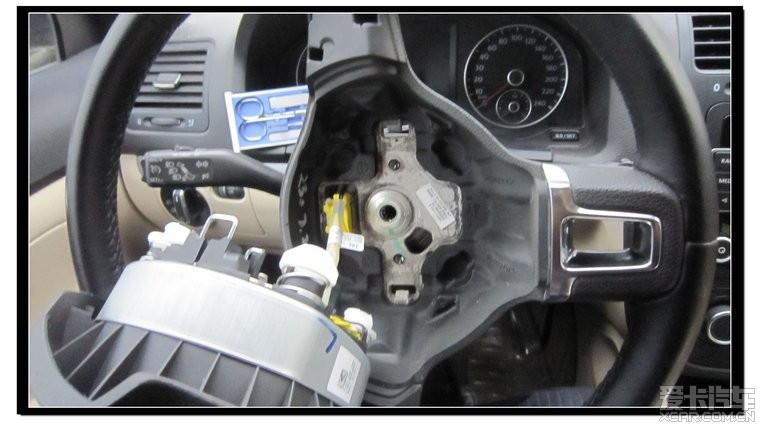

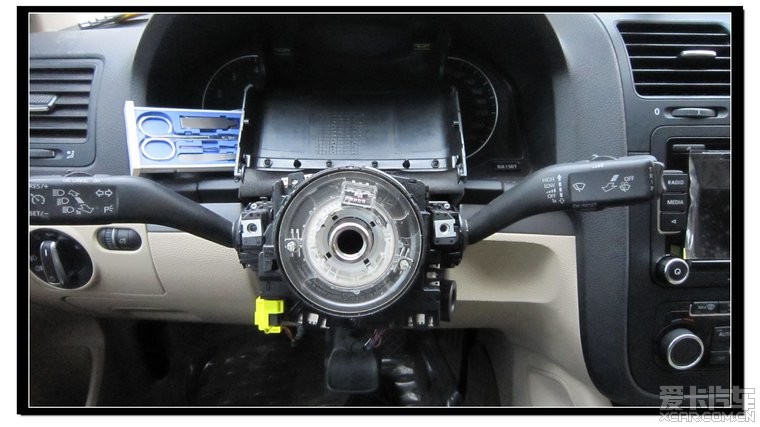

4、打开后，原车549模块

5、这是新的549B模块
注意事项：
由于新的多功能方向盘右侧按键操作行车电脑，与原车的手柄控制相冲突，会有故障码，借鉴卡友的解决方法：
在549B模块右侧，找到有“WIS”字样的金手指，一共有六条金属条，剪一小条电工胶布，粘住从上往下第三根金属条（图上从左到右），然后直接插上就好了。
详情可参照fyngd的帖子：网页链接

6、上新盘子，对好齿

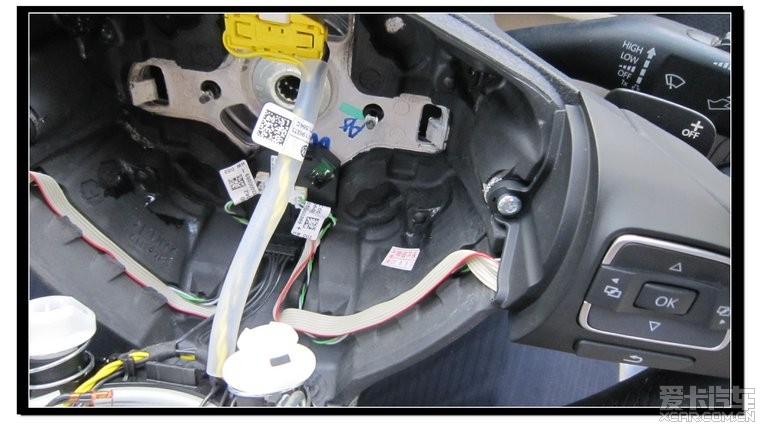

7、注意这个排线
一定要把两边的排线放到槽里，要不然会导致喇叭发涩或不好用

8、然后是改编码：
依次进入：“选择模块”→“16方向盘”→“编码控制”
从长编码帮助里修改，可以直接看出每个代码所控制的内容。
具体改代码可参考n6gt98的帖子
 网页链接
如果改完编码执行的时候，提示“24错误，编码不被接受”
请将服务站代码改为12345，进口商改为123（应该是因为服务站和进口商默认全部是0的原因--！）

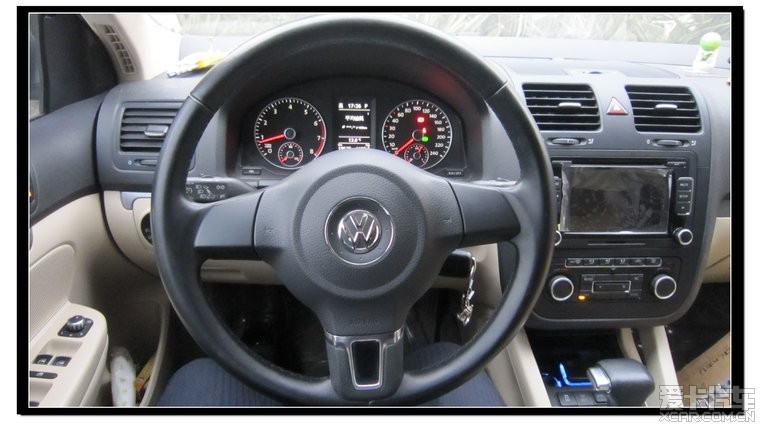

盘子加装完成。

[ 本帖最后由猪一水于 2013-4-10 17:26 编辑 ]

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

猪一水

songso

7.6W+
爱卡币
3018
帖子

加关注 发私信

白银元老

注册 2011-08-29 来自山东省|东营市

发表于 2013-04-10 17:21 IP属地：未知

8楼

盘子
优点：所有按键完美使用，与11款4T自动完美匹配；
缺点：手感真不如速腾原厂的真皮方向盘--！

总的来说，两千多块钱挺值！有要改多功能的，不要吝惜那几百块钱，一定要拨片！当然，得自动挡才能用！

拨片的使用：
无论D/S/M模式都可直接加减档；D/S模式拨片换挡后10秒无操作或长按“+”，自动切换回自动模式

多功能按键使用：
1）左侧按键
上下键：音量增加/减小
左右键：左右切歌(或收音机调台)；长按快退/快进
Phone键：短按一次接电话或挂电话；短按两次匹配蓝牙；来电话时，按住2秒以上，拒接电话；通话中按住2秒以上，转为手机接听（即隐私模式），再按住2秒以上，恢复蓝牙接听。
mic键：静音
2）右侧按键
左右键：切换中空仪表显示内容“设置-音响-多功能显示-保养信息”循环切换
上下键：设置时切换设置内容；
OK键：在设置时保存内容；在多功能显示时切换显示内容；
返回键：在设置时返回上一级。

以上作业，如有不当之处，欢迎指正哈！

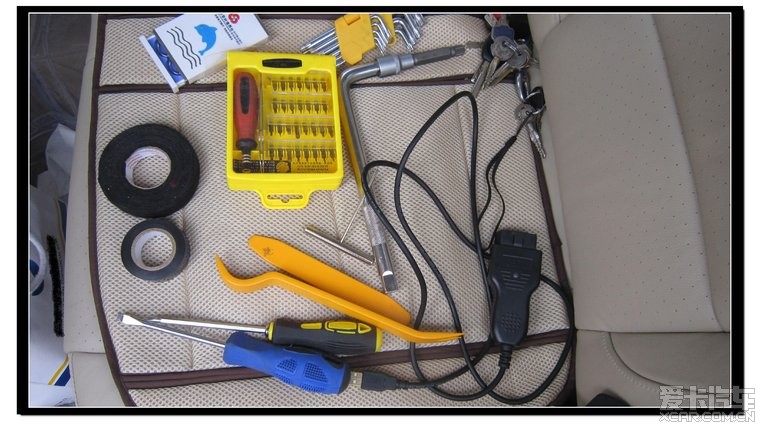

用到的所有工具：

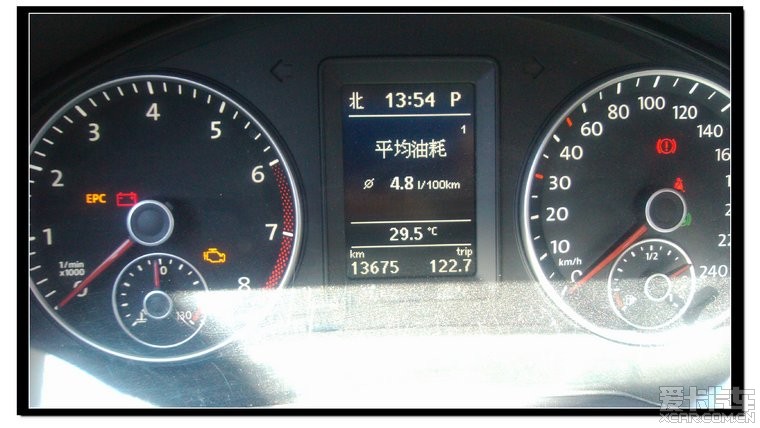

晒晒最低油耗
中午下班、上班来回10公里，单程三个红绿灯、一个立交桥，呵呵！

最后看看小腾1岁生日时的朦胧照……
