关于迈腾电子手刹开关问题的根源
2月份手刹开关坏了，看见一大侠的帖子，按照帖子照片完美解决，过程跟以下照片一样，也就没没照相，成本两个贴片按键开关，（规格6×6×3 0.8元一个）用一把电烙铁把开关那些焊点都加固一下，再焊上买的开关就行
这是手刹开关。
事先必需制作一个“专用钥匙”，否则，是很难拆出开关的。

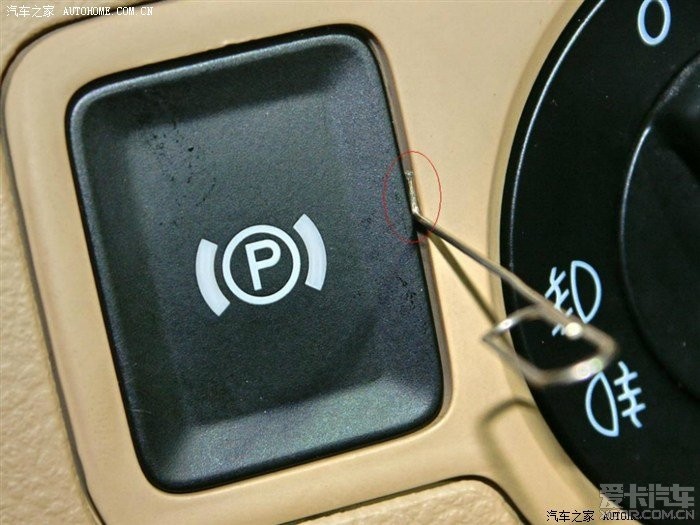

按图示将头部插入开关的缝隙。

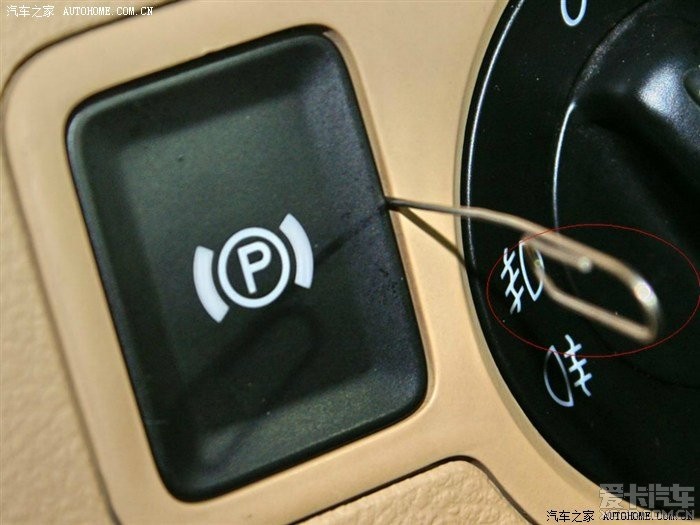

插入后，将回形针逆时针转动90度，勾住按钮的面板，再往外拉。
拆下面板后，可以看到上下各有一个卡扣，这要用手电筒仔细照，否则可能看不见。插入用钢片制作的工具（可用旧闹钟里的发条改制）。

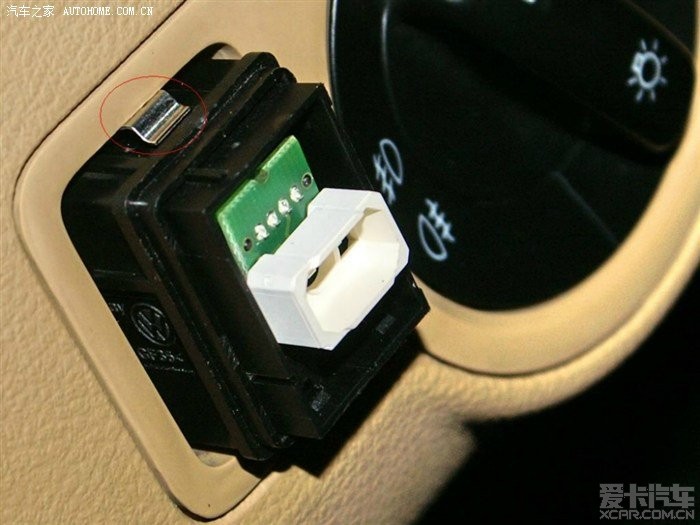

用钢片拨开卡簧后，开关就可以顺利拿出。现在可以看清楚卡簧的位置了。
然后就是拔出插头，按图示方向用两手指按压箭头所指即可。
拔下开关的插头。
这是拆下的手刹开关。
开关的前面板。

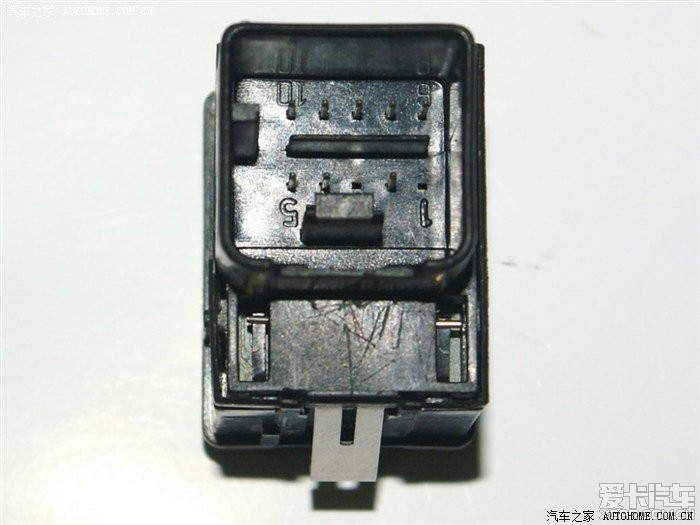

开关的后面。

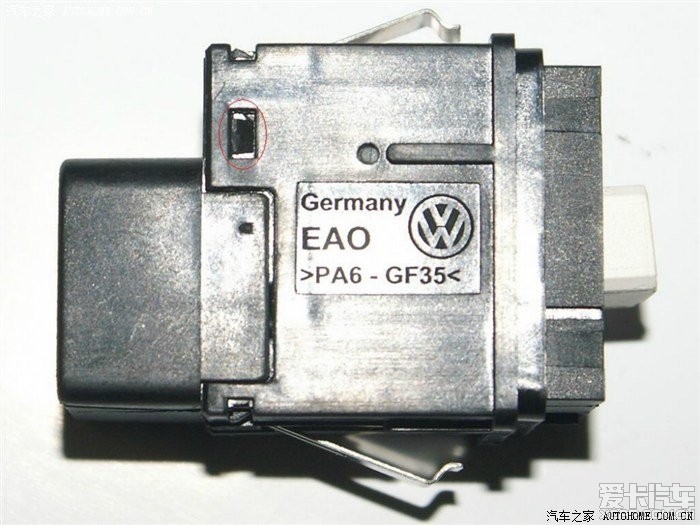

接着拆外壳，它的四周有共有六个。
拆下后盖。
取出印板后的内部结构。大家仔细看一下，四个红色圈内的就是按压印板上的按键的凸起物，但是，奇怪的是，对应的印板上只有两个贴片式按键。

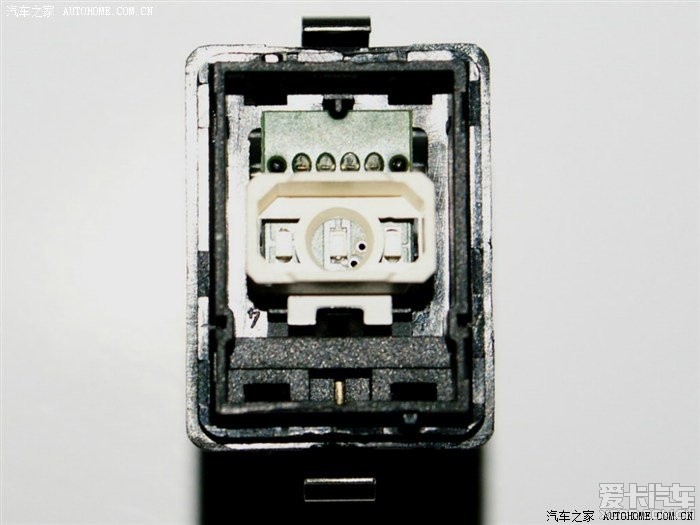

这是显示侧的结构。
红色圈中就是少了的一个按键。
另一个少了的按键。
好在我的手头有些备件，拿来焊上，与原有的按键，俩俩并联，增加了可靠性。
另一只新增按键。
那两个白色的是开关原装的，开关失效有两方面因素
1电路板焊点接触不良，拆过开关的朋友一看就明白了，原装电路板焊点的焊锡很少
2按键开关时间长了接触面氧化变黑，除更换外，还可把白色的那个按键拆开，用酒精擦拭干净里面的那个弹片，和触点
建议准备的工具：
1、竹制牙签（不要太粗）、镊子、棉签；
2、WD-40除锈润滑剂、无水酒精。
实际上我没有找到镊子，全程都是靠牙签做的，但实在是非常费劲，所以强烈建议找个镊子。
另外最好选择白天找一个光线好的地方，比如阳台。如果不是，建议配一个头灯。

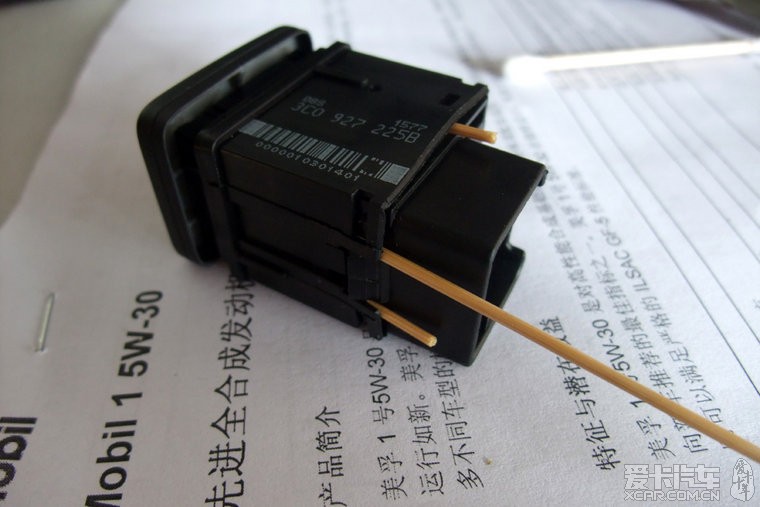

第一步，牙签大法拆开开关组件：

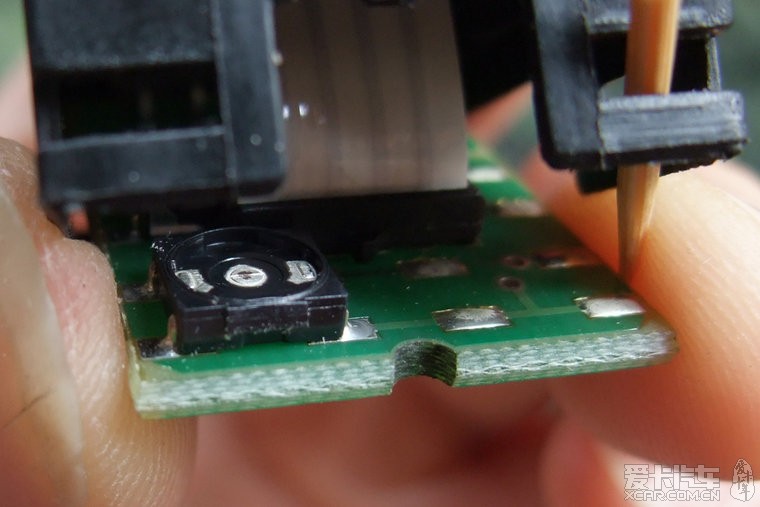

然后仔细看看电路板上的2个小开关，是靠两侧的金属卡扣扣住塑料座的，用牙签轻轻挑起一边小心拆开——抱歉这里没有拍照。
注意，小开关里面一侧贴住了排线。我是将牙签插入，把空隙扩大一点，金属卡扣就很好拿下了。
拆开后是3个零件：金属卡扣、橡胶按钮、圆形金属簧片。

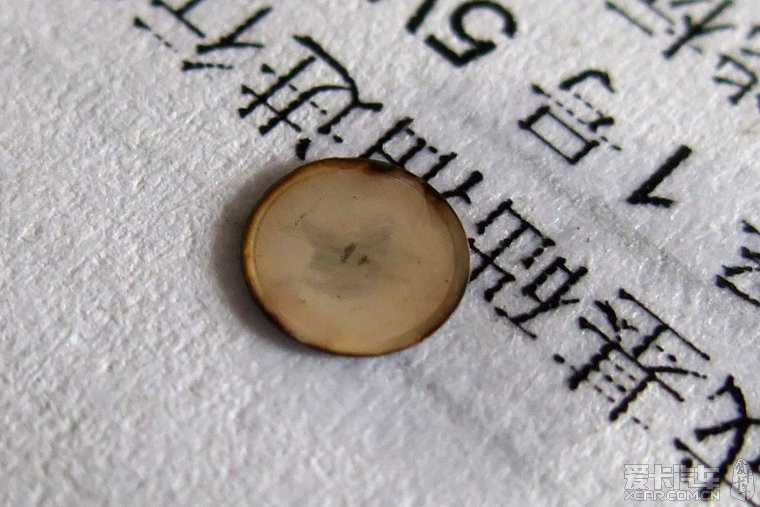

这就是圆形金属簧片，可以看到中间和边缘位置都有氧化的痕迹，这一张还是氧化较轻的。
拆开后的样子，中心的触点有黑色的氧化层：
然后就简单了，用WD-40反复擦拭触点和金属簧片。注意WD-40不要用得太多，宁愿多擦几次。
必要时也可以用牙签刮，但尽量不要用金属件刮，不然会更容易氧化。
最后用酒精清洗，以免腐蚀周围零件。
这是擦洗后的：
我不确定开关座旁边的两个触点有没有用，也顺便都洗了。
然后，就是按原样把圆形金属簧片扣回，再小心把开关的金属卡扣扣上——实际上这才是最考功夫的地方，需要非常细心。
有镊子的话你会事半功倍的
[
本帖最后由 wg2008 于 2013-3-4 13:27 编辑 ]
