w451原车低音炮，维修与改造
小黄鱼偶得低音炮一个，插上偶尔会嗡嗡爆响，就算响的时候效果也很一般，拆开维修功放模块，先上一个8芯接口的定义图
这个使用的tda8563q，车用芯片，查了资料这个芯片自带一个待机信号脚，与remote control相连，停车断电时不工作不发热，中控屏上电，输出12v后芯片工作，这也就是有些车友换了导航屏低音喇叭不响的原因。
我这个功放之前车主是拆换过芯片的，手艺一般，焊盘很多脱离板层了，在网上买的了3个8563的功放块，竟然两个都是坏的，只一个可以正常用，焊盘也给折腾的不成样子
装车，试听，效果一般，也没法单独调节低音音量，又拆出来研究下主板

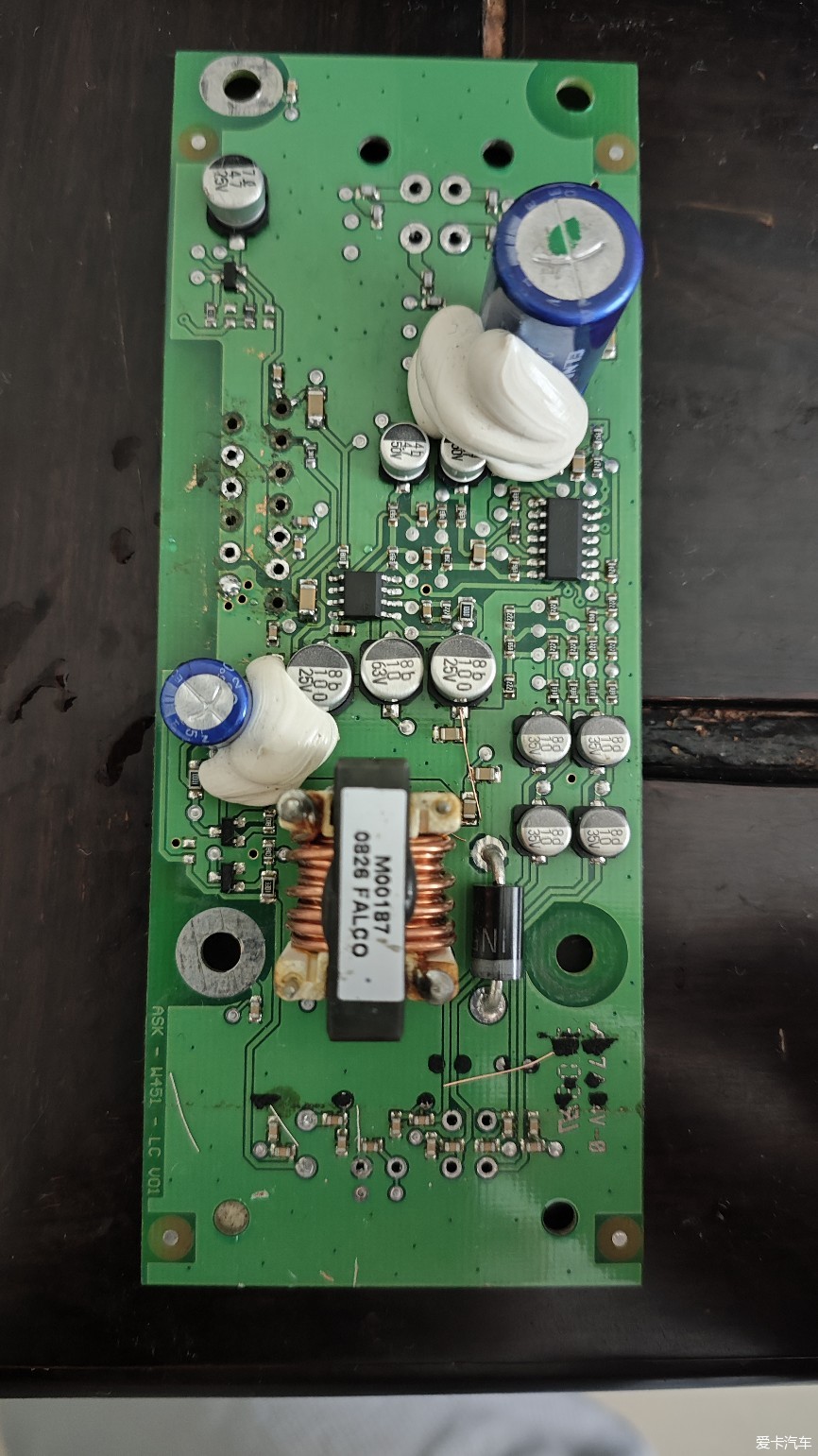

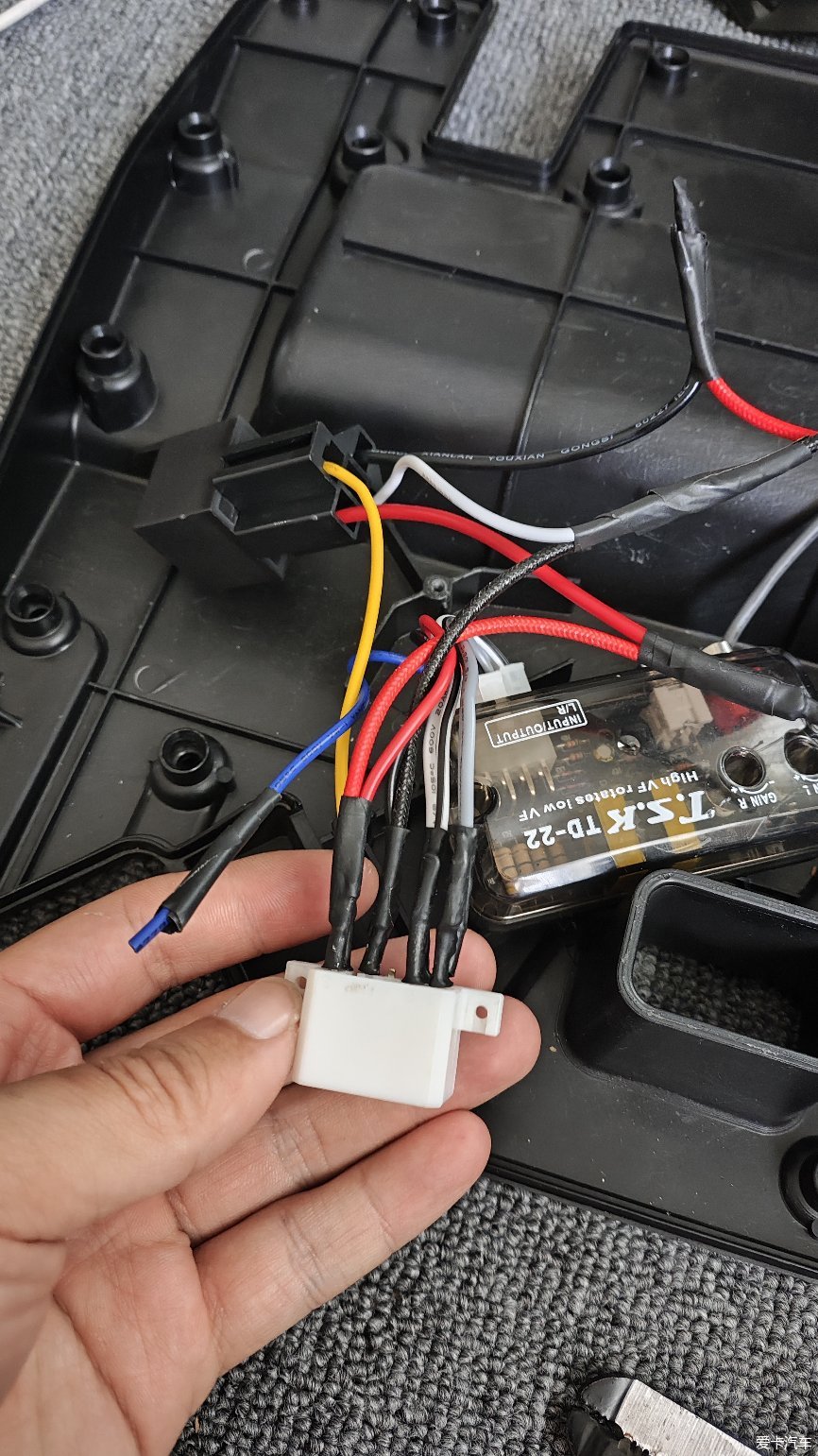

左右喇叭从中控屏输出并联过来的高频信号，经过右侧四个电容和电阻变为低频信号输入14脚的074c，芯片没查到应该是音效芯片，过滤高音，增强低音，并融合左右声道为单声道，在输出到8脚的运放072c，最后输出到功放块，理清线路就好办了，直接买替代品就好，某宝都有现成的，高频转低频模块，低音喇叭功放板，再买一个继电器通过remote线来控制功放板电源
原车是双音圈4Ω喇叭，两个音圈串联起来使用，装车，可以调节低音音量和低音频率，音量开个1/3就很震撼了，总花费50元，某鱼上原车功放主板要300多，有坏了的朋友可以这么改一下
[
