大众高尔夫6，更换内外循环伺服电机，亲自拆车更换教程。

不知不觉高6已经伴随我12年了，最近几年偶尔灯泡不亮更换更换，也没有出现大问题，好几年都懒得折腾了。不料上月突然启动时扶手箱处哒哒哒的响，持续20多秒就好了，下次启动时还会继续响。网上查询后是内外循环伺服电机故障，一贯秉承“有问题自己修”的原则

，开始找教程买配件，但没找到具体的更换教程，在某宝某多多平台客服回复也没有，也怕配件买错，就一直没有处理。
正好这几天公司事情少，找到了之前维修手册，研究了半天，准备动手拆开看看，也给想自己动手的车友借鉴下，下面进入正题。（车为2011款1.4T手动）

高尔夫维修手册，拆车后发现，有些细节略有不同，可能是年份版本不用。

首先拆除副驾驶手套箱，维修手册上指示有7个螺丝，实际拆车只有6个。

拆时候胆大心细，敢用劲。拆开后能看到我之前脚窝灯、胎压和倒车影像走的线，比较凌乱。

这个位置开始没找到，又看了下维修手册，才发现。

维修手册上是有螺丝固定，我车上没有

伺服电机就是这个，正面照

侧面照

背面照，大家按上面零件号和样子，自行购买配件就行了，安装倒序装回去就好了。

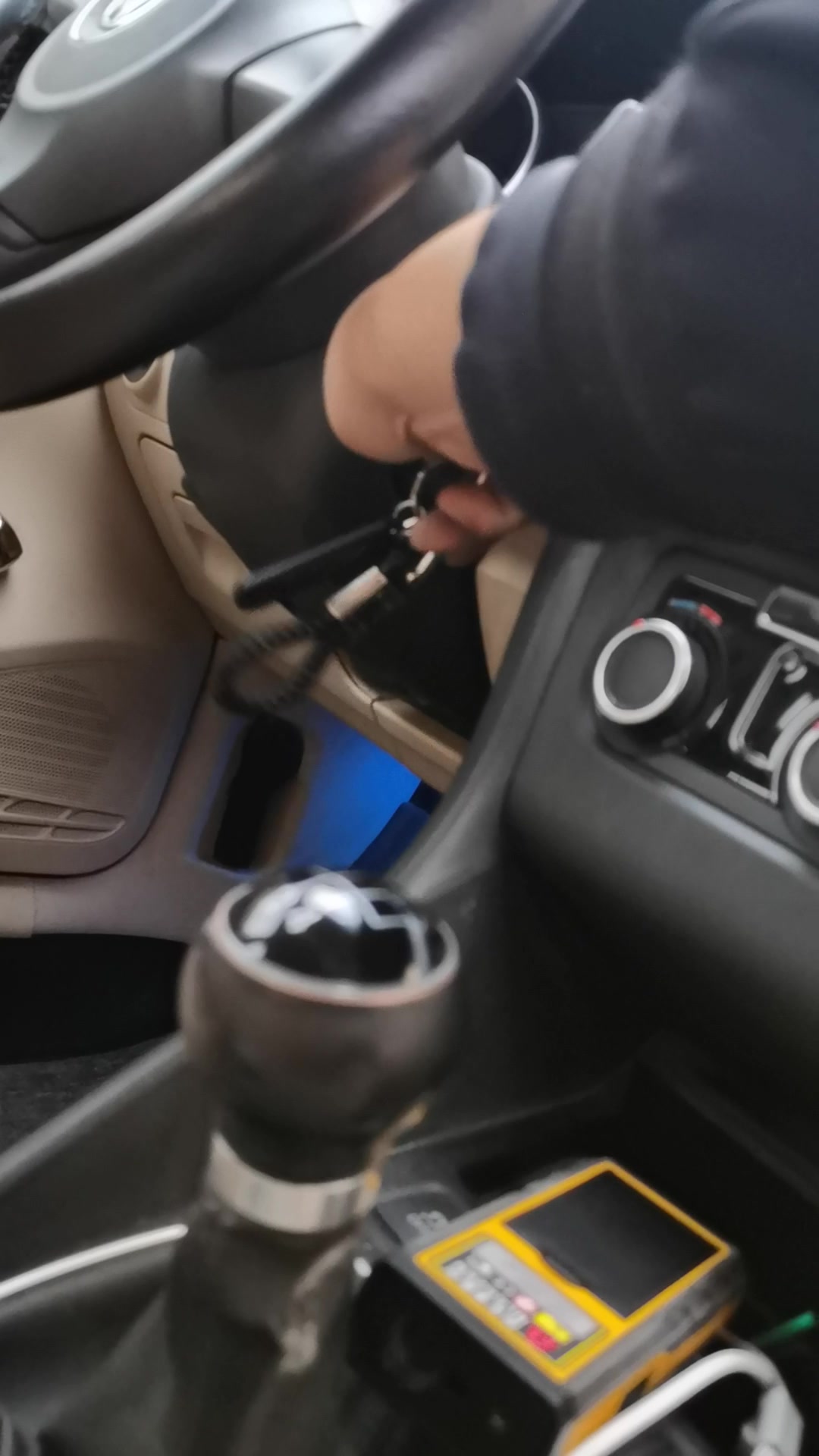

这是我为了确认是否是这个元件，车上电测试视频。确认无疑！

我想是不内部有东西卡住了，自己拆开看了下，这是内部构造，就是一个马达和几个齿轮。

拆开后车带电情况下，内外循环工作原理应该是通过切换内外循环，马达是正反方向旋转，带动齿轮正反方向旋转，从而带动内外循环翻板打开和关闭。但是马达转动时间过长，且通过齿轮间力量阻止马达转动，导致齿轮加速磨损，同时电机也会发热，这是导致这个伺服电机常常损坏的原因。
“哒哒哒”声音，应该是马达和白色齿轮间长期磨损，白色齿轮无法阻止马达转动发出的。有能力的可以试试更换这两个齿轮问题是不是可以得到解决。

最近也查到好多车友都有此类故障发生，还有后续高7也有召回更换伺服电机的。我觉得汽车厂家完全可以通过技术手段设定合适的马达供电时长，减少无用齿轮磨损和马达发热，减少这类事件发生。
本次教程结束，有不妥之处多多指正，感谢观看！

[ 本帖最后由 shangss2003 于 2023-10-13 16:33 编辑 ]

满面春风

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

依然2009

厚德载物

20.4W+
爱卡币
10615
帖子

加关注 发私信

黄金元老

注册 2009-05-11 来自辽宁省|盘锦市

发表于 2023-10-13 17:31 IP属地：未知

2楼

引用 shangss2003 于 2023-10-13 16:26 发表的回复

不知不觉高6已经伴随我12年了，最近几年偶尔灯泡不亮更换更换，也没有出现大问题，好几年都懒得折腾了。不料上月突然启动时扶手箱处哒哒哒的响，持续20多秒就好了，下次启动时还会继续响。网上查询后是内外循环伺服电机故障，一贯秉承“有问题自己修”的原则

，开始找教程买配件，但没找到具体的更换教程，在某宝某多多平台客服回复也没有，也怕配件买错，就一直没有处理。

...

动手达人

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

laoduan2 24.4W+ 爱卡币 89002 帖子加关注发私信白金元老注册 2011-10-17 来自山东省\|济南市	来自爱卡iPhone版发表于 2023-10-13 20:56 IP属地：未知 3楼
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

kgb3399

12.5W+
爱卡币
44713
帖子

加关注 发私信

黄金元老

注册 2004-05-26 来自广东省|佛山市

发表于 2023-10-14 07:44 IP属地：未知

4楼

引用 shangss2003 于 2023-10-13 16:26 发表的回复

不知不觉高6已经伴随我12年了，最近几年偶尔灯泡不亮更换更换，也没有出现大问题，好几年都懒得折腾了。不料上月突然启动时扶手箱处哒哒哒的响，持续20多秒就好了，下次启动时还会继续响。网上查询后是内外循环伺服电机故障，一贯秉承“有问题自己修”的原则

，开始找教程买配件，但没找到具体的更换教程，在某宝某多多平台客服回复也没有，也怕配件买错，就一直没有处理。

...

强贴留名

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

汀江源 18.7W+ 爱卡币 8154 帖子加关注发私信黄金元老注册 2009-01-18 来自福建省\|厦门市	发表于 2023-10-14 09:01 IP属地：未知 5楼
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

xujishuang

3.5W+
爱卡币
1226
帖子

加关注 发私信

青铜元老

注册 2014-09-28 来自辽宁省|沈阳市

发表于 2023-10-14 10:54 IP属地：未知

6楼

引用 shangss2003 于 2023-10-13 16:26 发表的回复

不知不觉高6已经伴随我12年了，最近几年偶尔灯泡不亮更换更换，也没有出现大问题，好几年都懒得折腾了。不料上月突然启动时扶手箱处哒哒哒的响，持续20多秒就好了，下次启动时还会继续响。网上查询后是内外循环伺服电机故障，一贯秉承“有问题自己修”的原则

，开始找教程买配件，但没找到具体的更换教程，在某宝某多多平台客服回复也没有，也怕配件买错，就一直没有处理。

...

楼主是换的新的吗，新的哪里买到的，你经常内外循环切换吗，我也是4T手动档的

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

QAtlantis

热！

6.7W+
爱卡币
2435
帖子

加关注 发私信

白银元老

注册 2011-09-21 来自山东省|青岛市

发表于 2023-10-14 21:07 IP属地：未知

7楼

引用 shangss2003 于 2023-10-13 16:26 发表的回复

不知不觉高6已经伴随我12年了，最近几年偶尔灯泡不亮更换更换，也没有出现大问题，好几年都懒得折腾了。不料上月突然启动时扶手箱处哒哒哒的响，持续20多秒就好了，下次启动时还会继续响。网上查询后是内外循环伺服电机故障，一贯秉承“有问题自己修”的原则

，开始找教程买配件，但没找到具体的更换教程，在某宝某多多平台客服回复也没有，也怕配件买错，就一直没有处理。

...

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

高老湿 VW高尔夫GTI 1.3W+ 爱卡币 7058 帖子加关注发私信白银元老注册 2011-11-19 来自北京市\|北京市	来自爱卡Android版发表于 2023-10-16 10:39 IP属地：未知 8楼同为4T手动老车主帮顶！旧的是哪里坏了？齿轮还是电机问题？出现响声时内外循环还可以正常切换？只是内部齿轮在干磨？换新的就正常了？
	我闻到你尾气里有嘉实多的味道！ [每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

shangss2003 1.3W+ 爱卡币 9267 帖子加关注发私信本站元老注册 2012-05-10 来自内蒙古\|包头市	来自爱卡Android版发表于 2023-10-17 08:28 IP属地：未知 9楼引用 xujishuang 于 2023-10-14 10:54:04 发表的回复楼主是换的新的吗，新的哪里买到的，你经常内外循环切换吗，我也是4T手动档的新的某宝买的，不是经常内外循环。
	满面春风 [每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

shangss2003

1.3W+
爱卡币
9267
帖子

加关注 发私信

本站元老

注册 2012-05-10 来自内蒙古|包头市

来自爱卡Android版发表于 2023-10-17 08:31 IP属地：未知

10楼

引用高老湿于 2023-10-16 10:39:25 发表的回复

同为4T手动老车主帮顶！旧的是哪里坏了？齿轮还是电机问题？出现响声时内外循环还可以正常切换？只是内部齿轮在干磨？换新的就正常了？

可以看第一个视频。电机没有坏，只是齿轮间磨损，内部齿轮干磨发出的声音。坏了时候无法切换内循环。
