DIY一个超级电容搭电宝
偶然看到网上有超级电容做的搭电宝卖，相较于锂电池搭电宝，缺点挺多的，一是成本高，二是体积巨大，三是不能存电，搭电前必须先给搭电宝充电。好处就是没有锂电池，不用担心高温下不安全，也不用担心长期丢车里没充电造成锂电池亏电报废了。
我开车十几年，从未搭过电，最多就是长时间停楼下不开时，推着电瓶车去补过电，也就是说搭电宝对我不是刚需品。但是想着超级电容不用打理，丢车里十年都不用管，真要用了拿出来即可搭电，所以也想搞个玩玩。但是这种搭电宝太贵了，要600多大洋，自己做一个吧……
网上买来超级电容、大电流鳄鱼夹、恒流恒压充电模块、自动升降压模块、大电流继电器、单片机、显示屏，断断续续干了好多天，今天趁着三月三放假，大致完工了，但是车子没亏电，没地方测试……
程序设计时参考了网上成品的操作方法，即按一下按键，滴滴声倒计时10s，然后放电10s，也就是说你得赶在10s放电结束前去打火。为了不用赶着去打火，所以我在倒计时模式的基础上，加入了另一种自动模式，就是长按一下按键后，搭电宝处于监测状态，一旦监测到打火，立马启动放电，打火成功后，自动结束放电。该功能仅仅是在家里模拟测试过，没有上车测试，不知道可不可行。

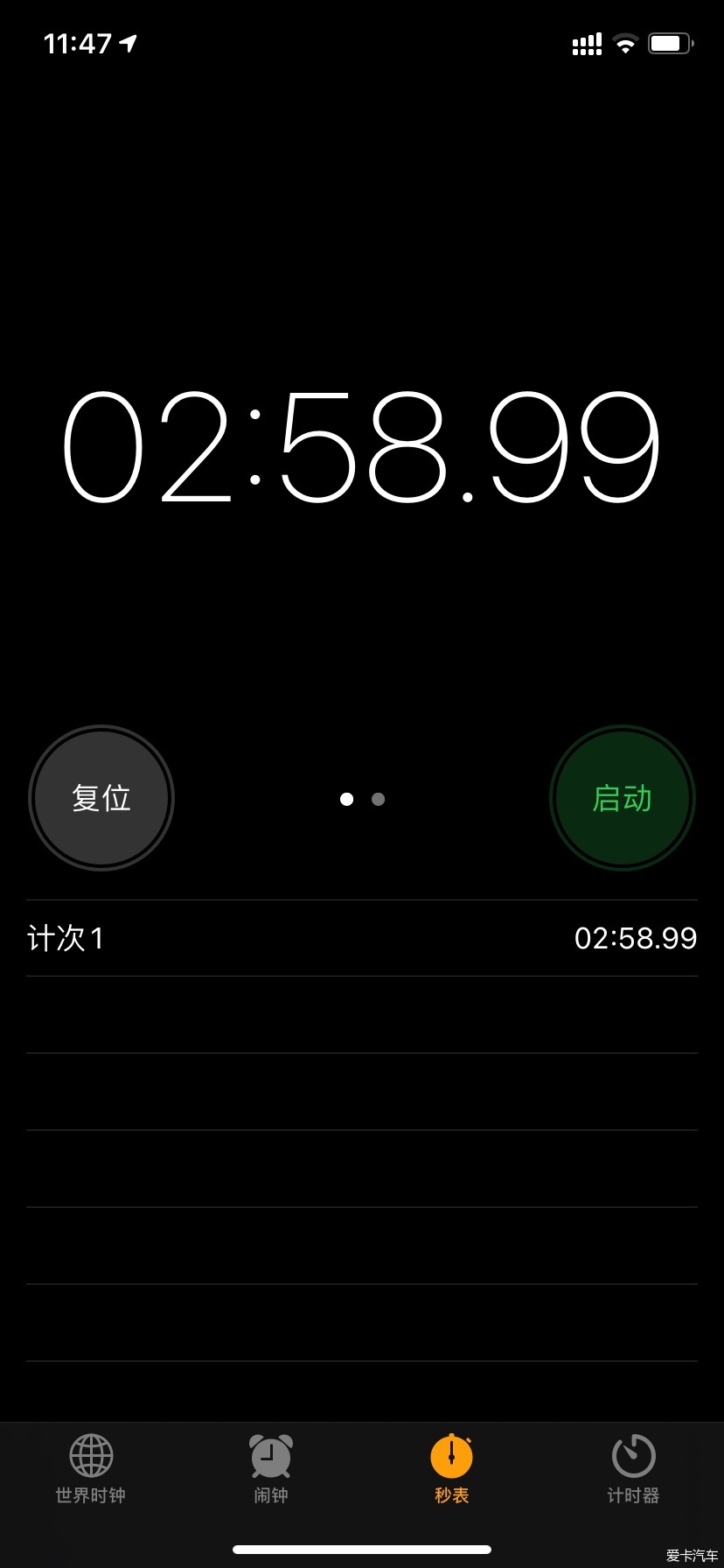

搭电宝支持两种充电方式，一是鳄鱼夹夹上电瓶后，由电瓶给它充电，该方式支持接反保护功能；二是利用充电宝给它充电，typec接口，支持PD快充，最高20V5A。可能有人会认为车子本来就亏电了，还怎么给搭电宝充电？搭电宝内部是13.5V94F法拉电容，充满一次只需要2.5Wh，而一个12V60Ah的电瓶能存储720Wh，也就是说，只要不是82年的老电瓶，即使是亏电状态，一般也是能够轻松充满搭电宝的。由电瓶或者支持20V5A的PD快充充电宝充电的话，大概是4分钟左右充满，如果是不支持快充的5V充电宝，可能需要20分钟左右。

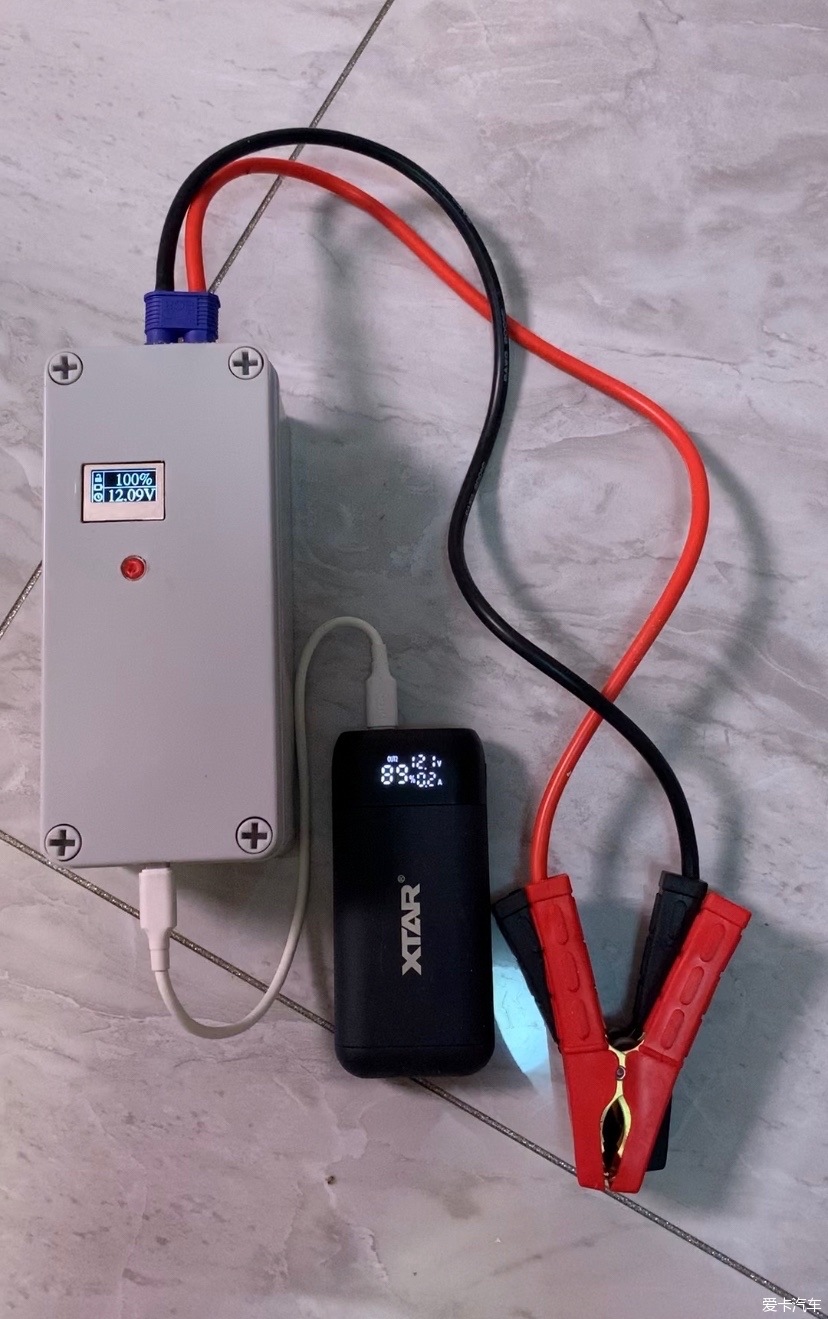

显示屏主要显示两个数据，一是超级电容当前电量百分比，第二个是外接充电宝或者汽车电瓶的电压。还有3个小图标，一个是按键锁图标，电容电量低于60%时锁定按键，一个充电/放电图标，一个是倒计时/自动模式图标，就这些了，其他好像也用不上……

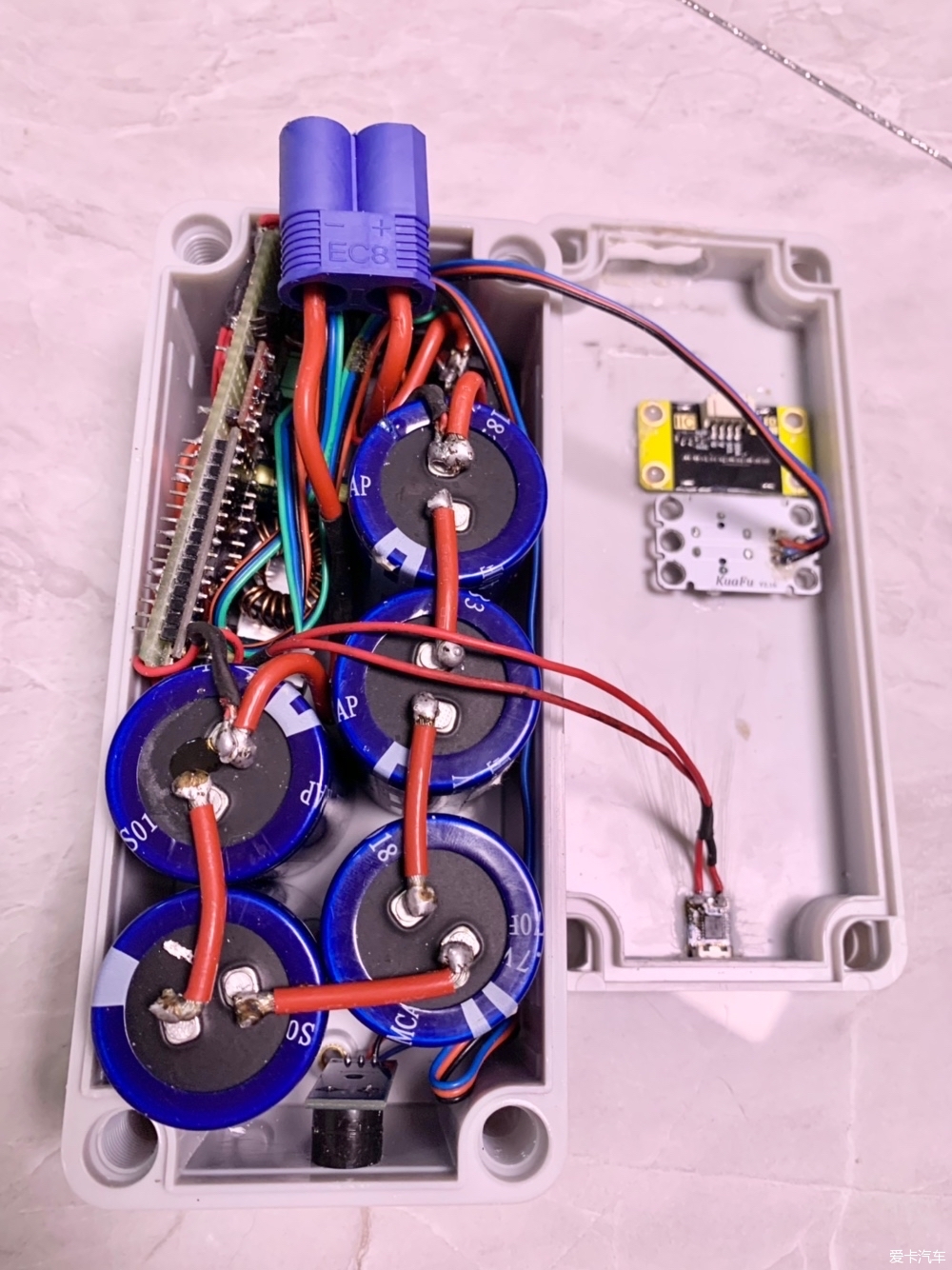

DIY产品，外观丑是世纪难题，没办法。电路板背面的飞线多到也是不忍直视，就不发给大家看了，只发个打开盖子的内部图吧。
