挚达充电桩，记录下维修过程--自己动手维修完成改成WIFI定

爱卡币+3

共获得爱卡币

先占坑预告，我曾经在在本坛发过“交流充电桩屁用没有”的帖子：中间提到过：
1：刷卡取电恶心到了，脑残设计，我放个几十块的空开不就解决了充电给电的问题。这个弱电控制就包2年的，2年后了就不好充了。
2：充电枪里面有cc,cp两个信号线要给到，必须有个控制盒，国标也是非常脑残。
果然，4年不到点，桩坏了，经常落闸，推上后还闪红灯；这种弱电和大功率强电一体控制的主控板设计方案就是容易坏；打挚达客服电话，上门费就370，如果送修到厂，估计换板子会收我500+以上。
还好我有备案，自己当初就备了个随车16A的充电。然后我要DIY拆下充电桩,查问题，板子大概率受潮有问题，闲鱼上新板子才200多。
上海这几天太热，都在30-40度，我准备来场台风后凉快了就拆下来，在此发帖记录下自己维修过程，预告车友，提供参考。

[ 本帖最后由漓江桅于 2024-06-18 15:04 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

漓江桅为自由 1.8W+ 爱卡币 6196 帖子加关注发私信本站元老注册 2007-07-03 来自海外\|美国	来自爱卡Android版发表于 2022-06-15 12:29 IP属地：未知 2楼暂停，大概因封控好长时间没用，地线接触不亮，今天竟然又能亮灯可充了，维修计划停止，啥时候启动待桩的表现
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

xuser15191346

214
爱卡币
5
帖子

加关注 发私信

支柱会员

注册 2018-05-24

发表于 2022-07-27 21:22 IP属地：未知

3楼

引用漓江桅于 2022-06-15 09:46 发表的回复

先占坑预告，我曾经在在本坛发过“交流充电桩屁用没有”的帖子：中间提到过：
1：刷卡取电恶心到了，脑残设计，我放个几十块的空开不就解决了充电给电的问题。这个弱电控制就包2年的，2年后了就不好充了。
2：充电枪里面有cc,cp两个信号线要给到，必须有个控制盒，国标也是非常脑残。
果然，4年不到点，桩坏了，经常落闸，推上后还闪红灯；这种弱电和大功率强电一体控制的主控板设计方案就是容易

...

我的挚达充电桩上周也坏了，打电话上门收费，零件另外收费。正准备自己买零件干。新板子闲鱼上能买到吗？期待你的维修过程分享下

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

漓江桅

为自由

1.8W+
爱卡币
6196
帖子

加关注 发私信

本站元老

注册 2007-07-03 来自海外|美国

发表于 2022-07-29 10:50 IP属地：未知

4楼

引用 xuser15191346 于 2022-07-27 21:22 发表的回复

我的挚达充电桩上周也坏了，打电话上门收费，零件另外收费。正准备自己买零件干。新板子闲鱼上能买到吗？期待你的维修过程分享下

交流充电桩不是啥高科技，都不变压，就是一个交流开关电源，我气不过擎达宣传的跟个高科技设备样，还有充电桩造型也整的占地方，那么大一坨，要搞个立柱什么的。过来的线粗是因为充电时可能功率在7~ 3~ 1.5KW的功率，如同一个5匹的空调在转；

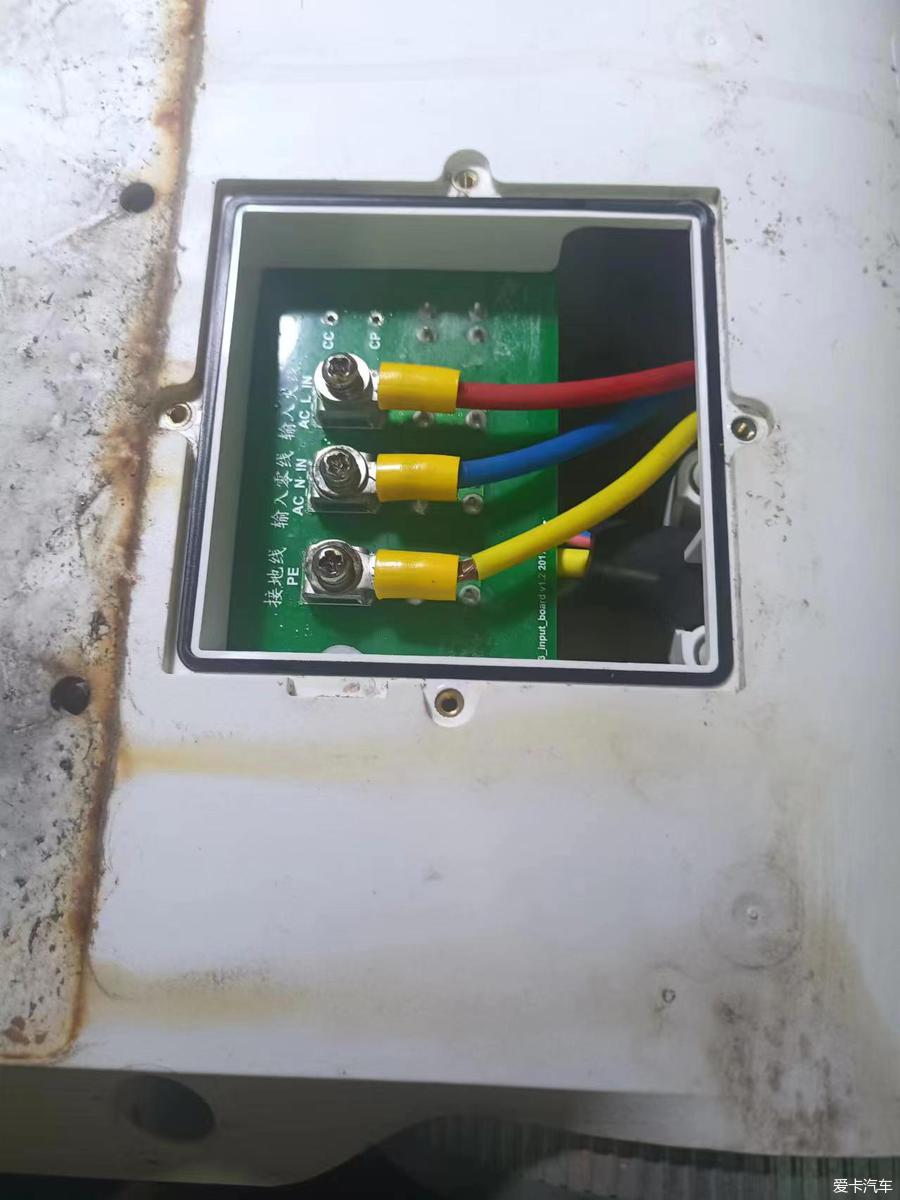

闲鱼上买东西比某宝还可靠，不少人不是靠这个赚钱的，大部分是闲在手里看着难受。比较重视自己的评价和信誉，如同某宝刚起步的那几年。上面的板子可以买，替换下进出线就行。进线有两根，零线火线，地线搭铁就行。出线三根，零线火线地线（N L PE）,另板子上有cc cp信号线要生成，这是和车的充电控制交流的弱电信号。

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

漓江桅为自由 1.8W+ 爱卡币 6196 帖子加关注发私信本站元老注册 2007-07-03 来自海外\|美国	发表于 2024-06-18 15:08 IP属地：未知 5楼现在还能刷卡充电，就是灯板不亮了，待天凉快后拆下来测测里面的原件一个月前，完成了蒙迪欧新能源买车时原装充电桩的改造，现将改造过程发下
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

漓江桅为自由 1.8W+ 爱卡币 6196 帖子加关注发私信本站元老注册 2007-07-03 来自海外\|美国	发表于 2024-06-18 15:09 IP属地：未知 6楼 [ 本帖最后由漓江桅于 2024-6-18 15:28 编辑 ]
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

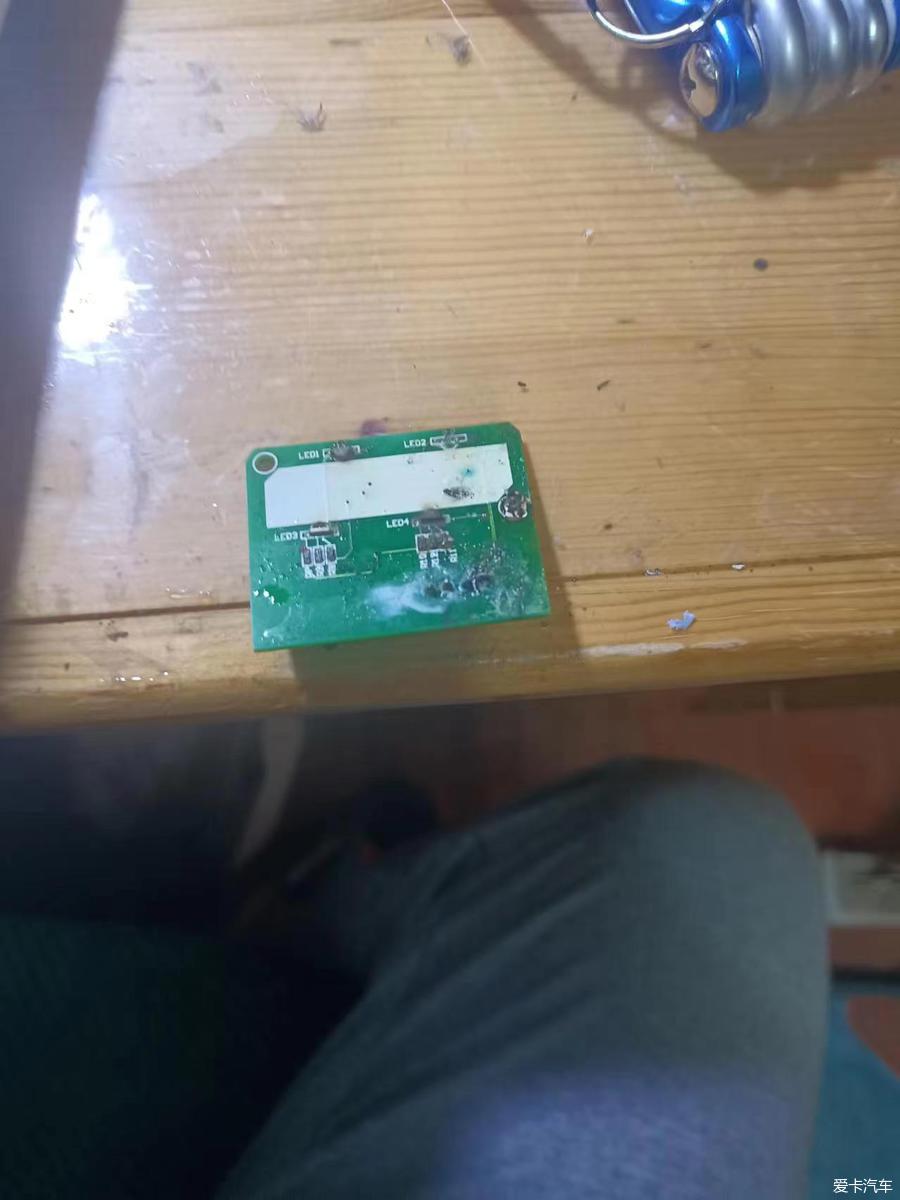

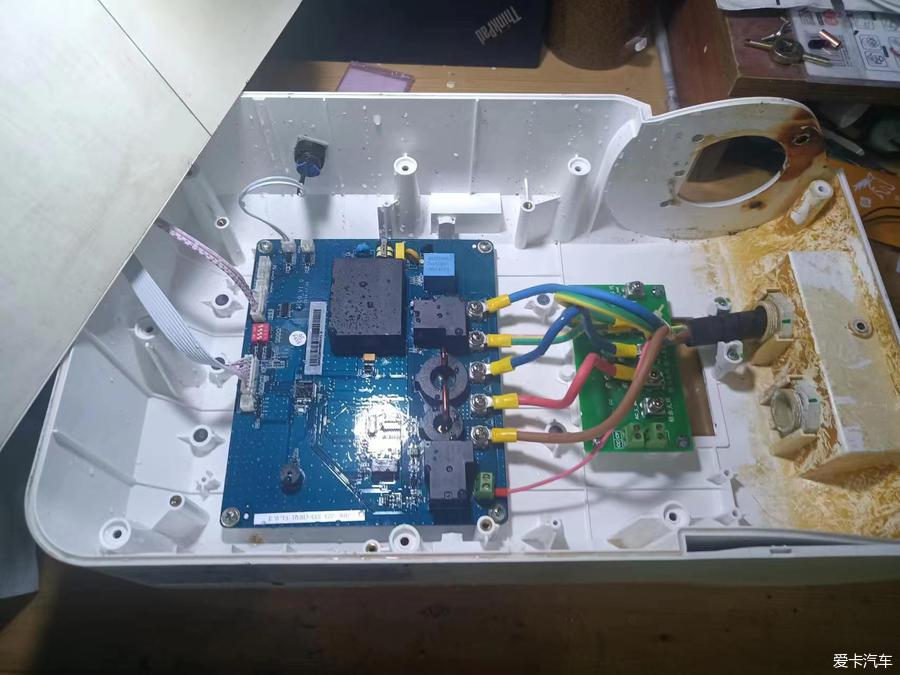

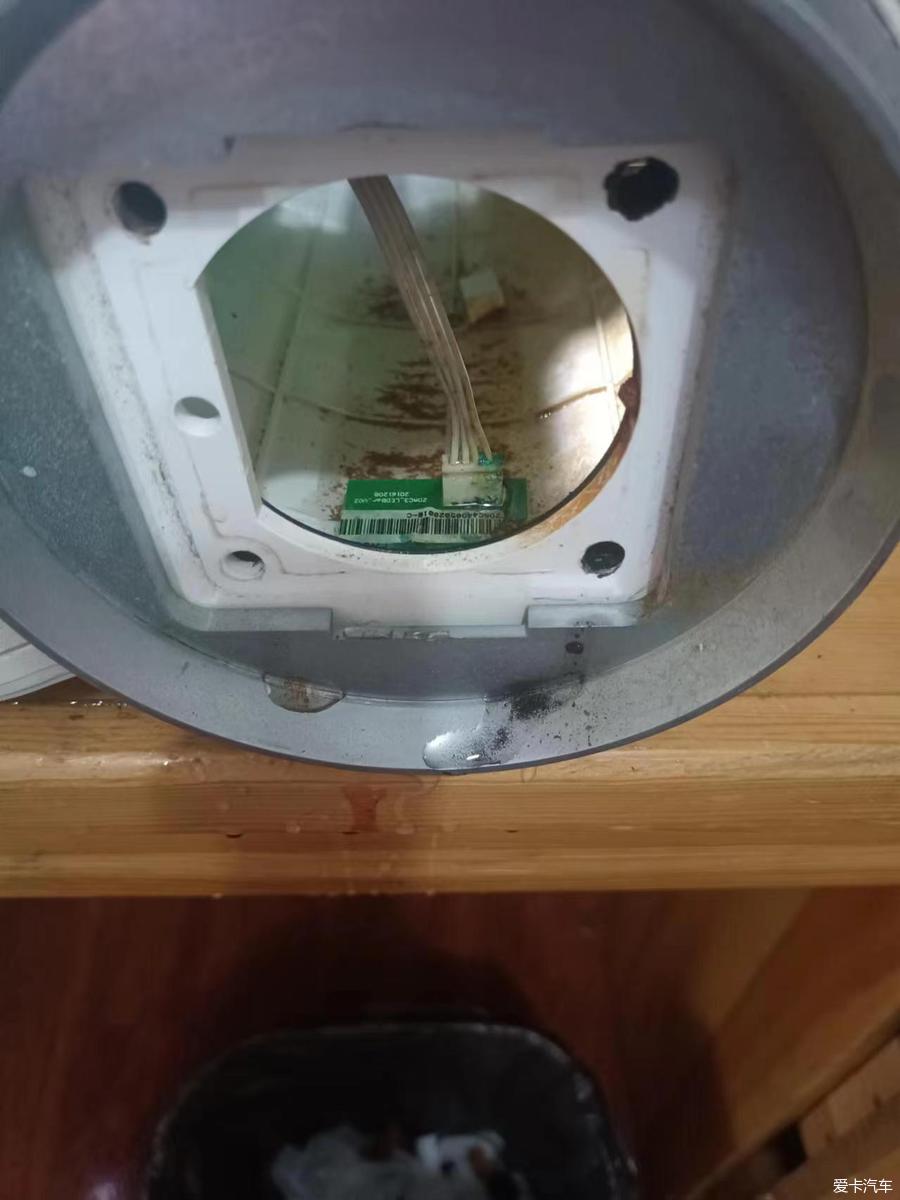

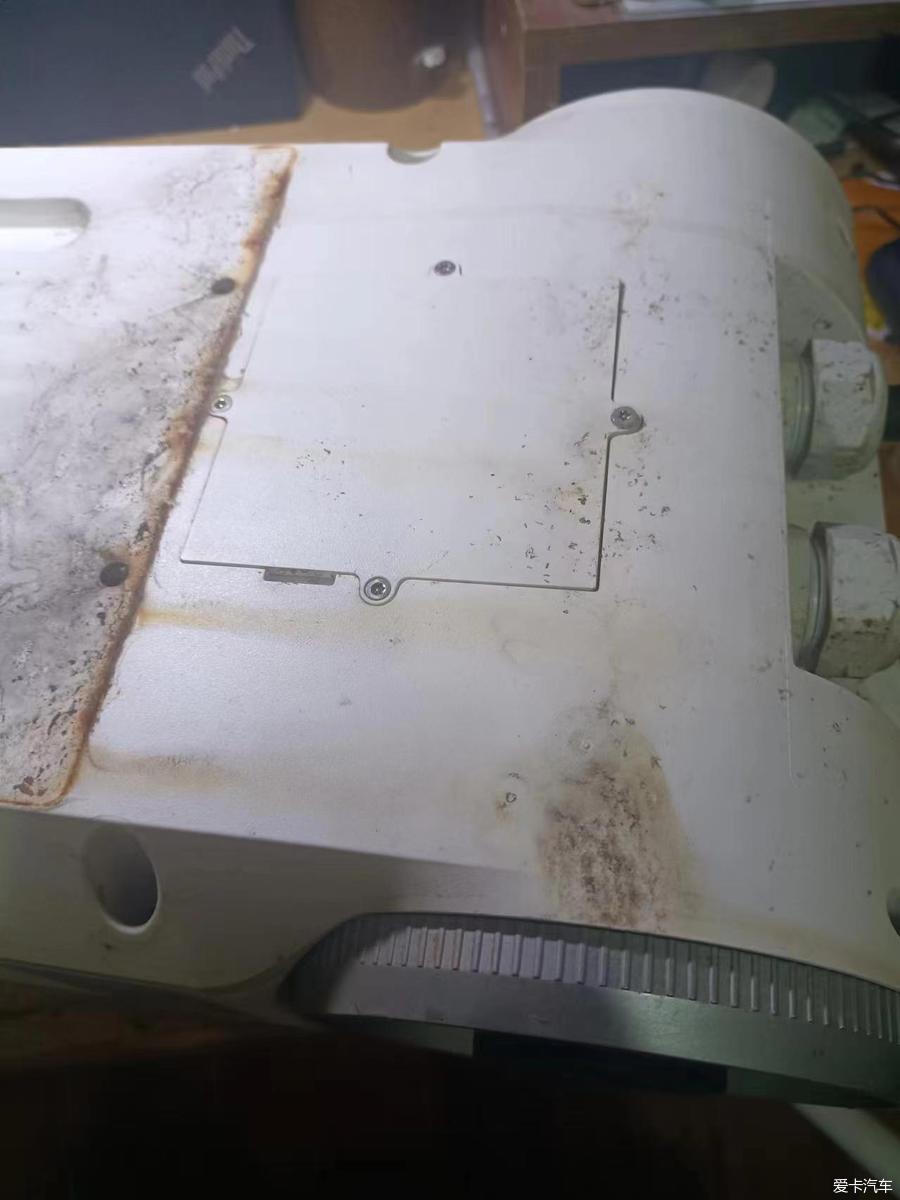

漓江桅为自由 1.8W+ 爱卡币 6196 帖子加关注发私信本站元老注册 2007-07-03 来自海外\|美国	发表于 2024-06-18 15:13 IP属地：未知 7楼桩里面都发霉了，那个状态跑马灯针脚都锈蚀断了，盒子底部有一碗水，我已经倒了一部分了，看我家的 “小布条”好奇的闻发馊水的味道
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

漓江桅为自由 1.8W+ 爱卡币 6196 帖子加关注发私信本站元老注册 2007-07-03 来自海外\|美国	发表于 2024-06-18 15:14 IP属地：未知 8楼 [ 本帖最后由漓江桅于 2024-6-18 15:29 编辑 ]
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

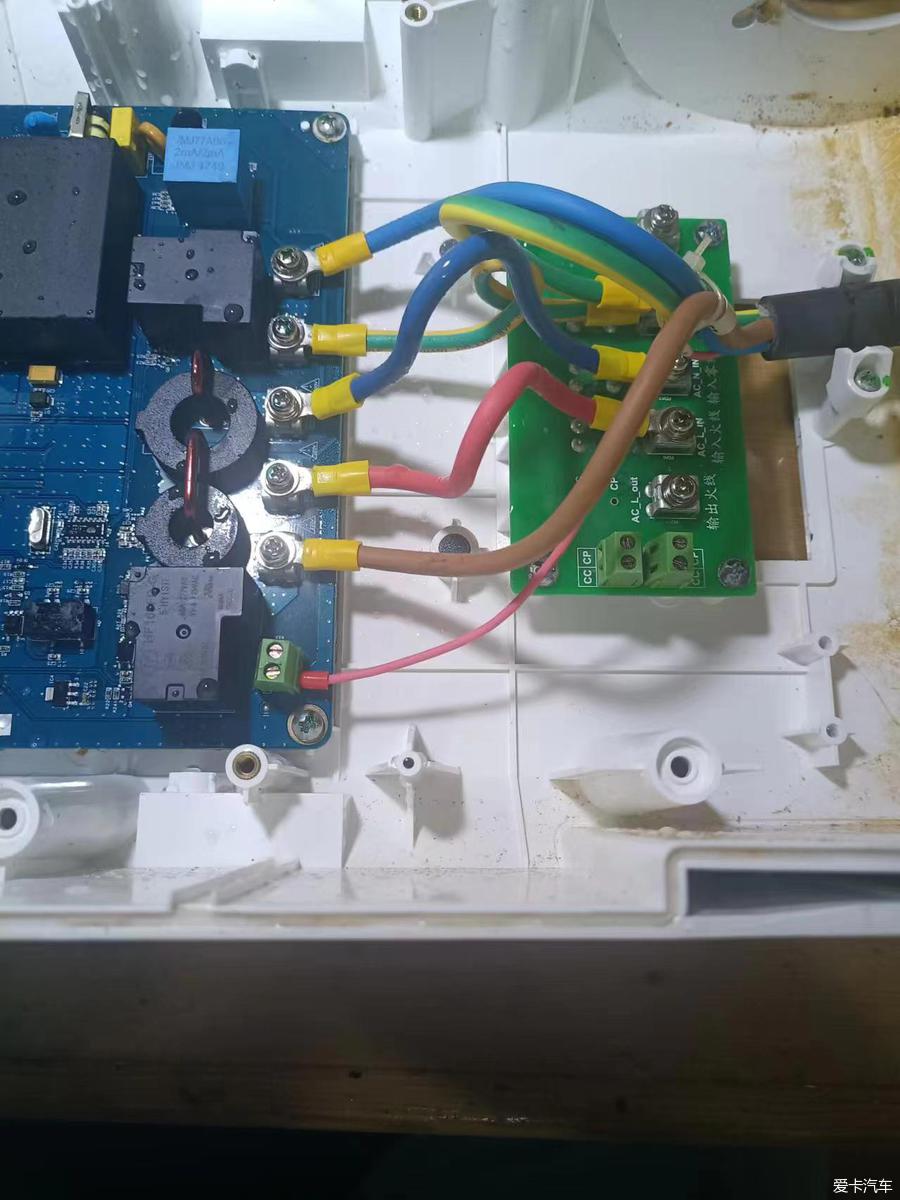

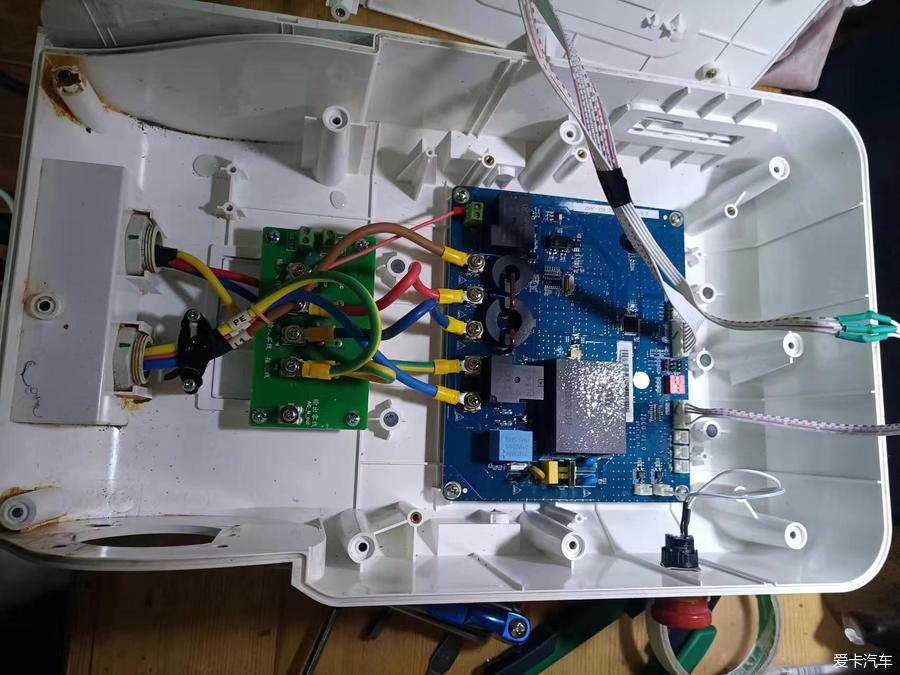

漓江桅为自由 1.8W+ 爱卡币 6196 帖子加关注发私信本站元老注册 2007-07-03 来自海外\|美国	发表于 2024-06-18 15:21 IP属地：未知 9楼跑马灯从海鲜市场上淘的，然后尝试的1234拨键，发现34同时拨上为插上就有电，避开刷卡；重要的事情再说一遍：34上拨，无刷卡了，为插上有电，当然，充满后会断电，CC,CP线的通讯功能都保留着
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

漓江桅为自由 1.8W+ 爱卡币 6196 帖子加关注发私信本站元老注册 2007-07-03 来自海外\|美国	发表于 2024-06-18 15:24 IP属地：未知 10楼后面的就是外来电电路，室外防水配电盒里加装WIFI（涂鸦）开关，当然前面来电先过漏电保护开关，这一套我前面一周已经上墙，没拍照，不懂的可私聊。
