分享胖锐改装第二排通风座椅
胖锐到手已经4年多了，陆陆续续着手把sync2改成了sync3，加了遥控启动，b柱的密码面板进入，福特派远程启动，还装了电动踏板，换上了金牛座按摩座椅和大陆仪表盘，甚至把前排的两个头枕也换成了奔驰分飞翼头枕，好像也没啥好折腾的。
不过俗话说折腾无止境不是，这次又对胖锐的第二排座椅动起了脑筋，原厂的第二排座椅只有加热功能，没有通风功能，寻思着如何把它恢复起来，说干就干

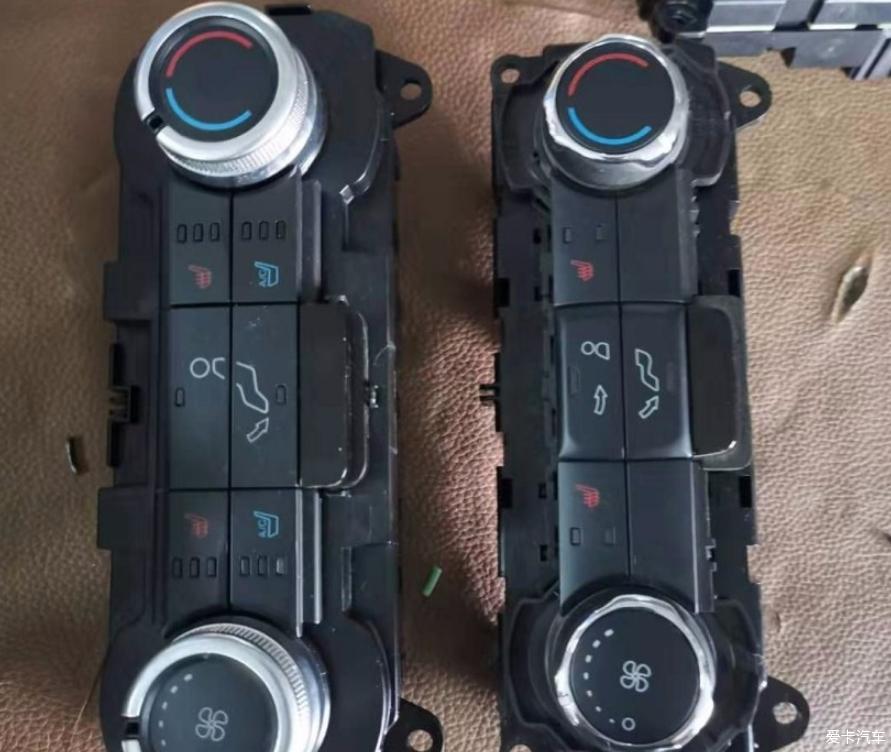

这是原来的第二排面板和改好后的面板对比，多了蓝色的通风按键
外框用的原车的，移植是金牛座的面板，旋钮和按键尺寸稍有不同，简单进行了一点处理
面板倒是简单，最大的工程在于坐垫，靠垫加导风槽和按键协议的破解
漂亮的一抹蓝，不过这个还只是个空壳，暂时不能实现功能

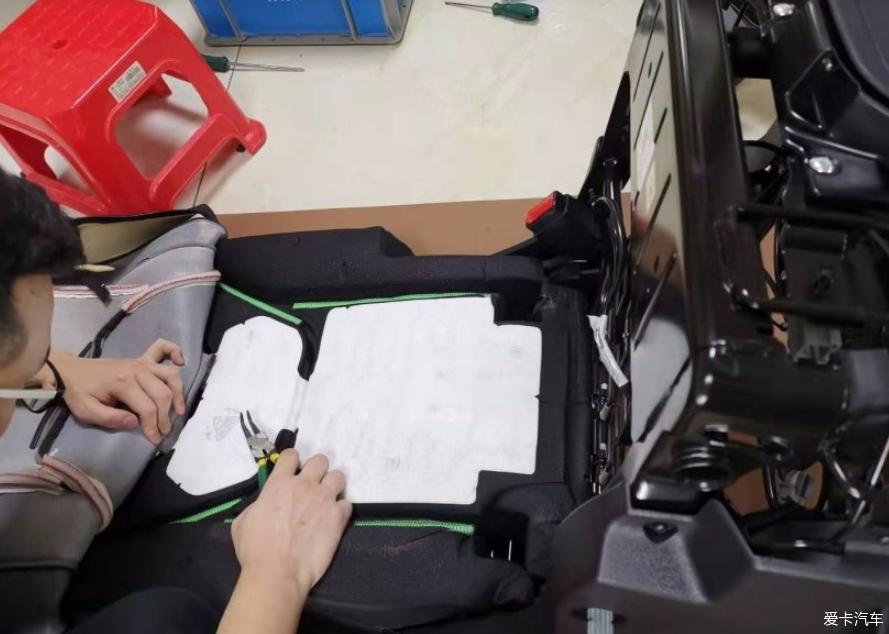

小哥哥在细心的去掉原来的加热丝

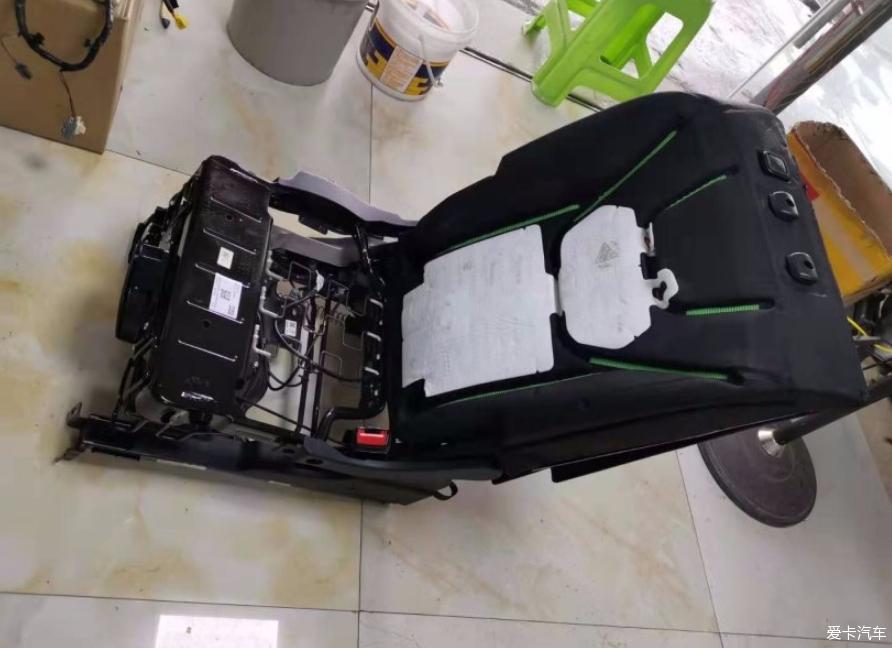

拆下来坐垫

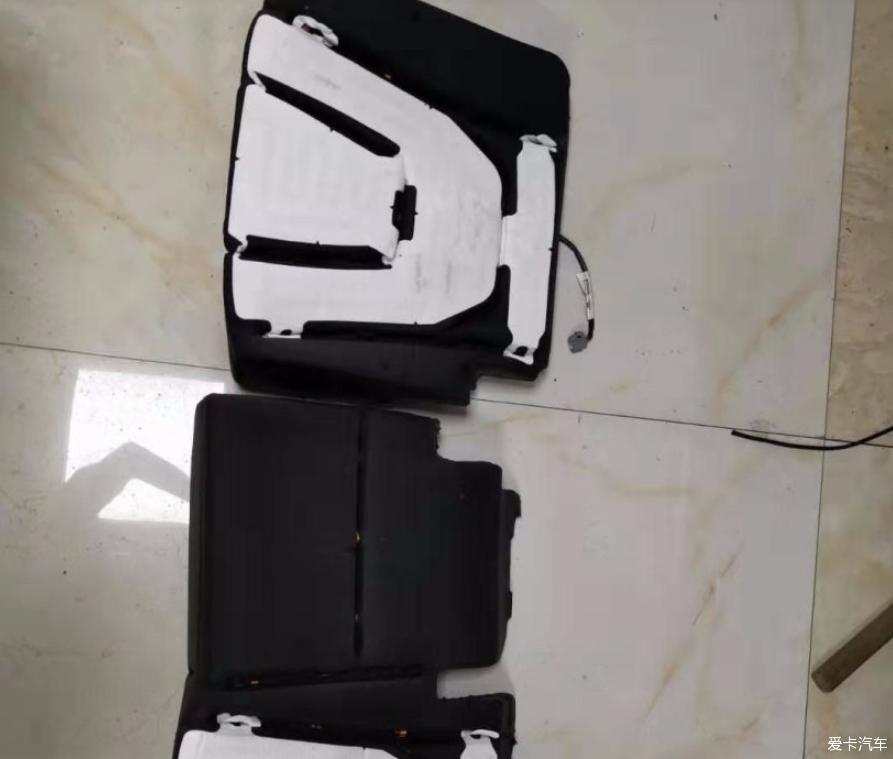

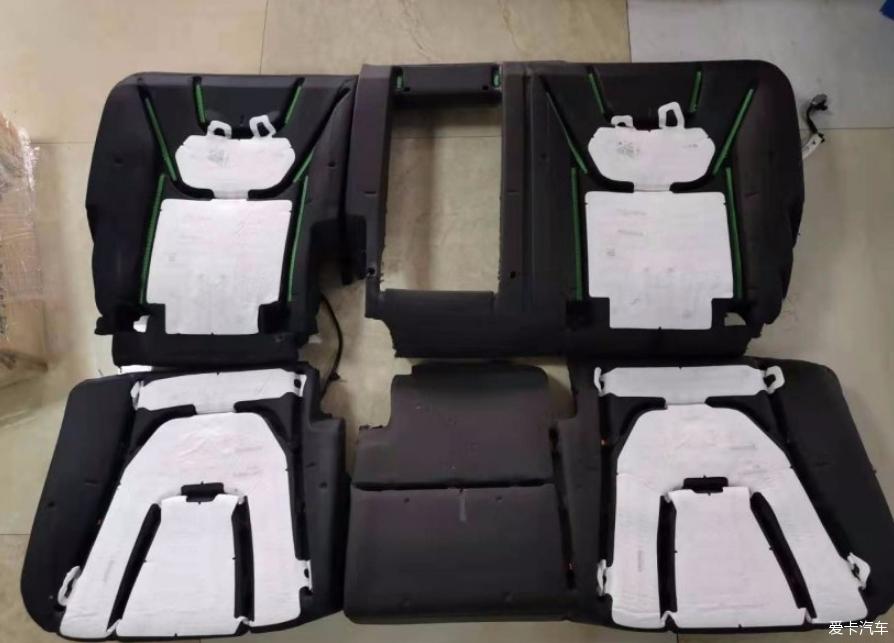

这个是完整的靠垫和坐垫，白色部分就是原厂的加热膜

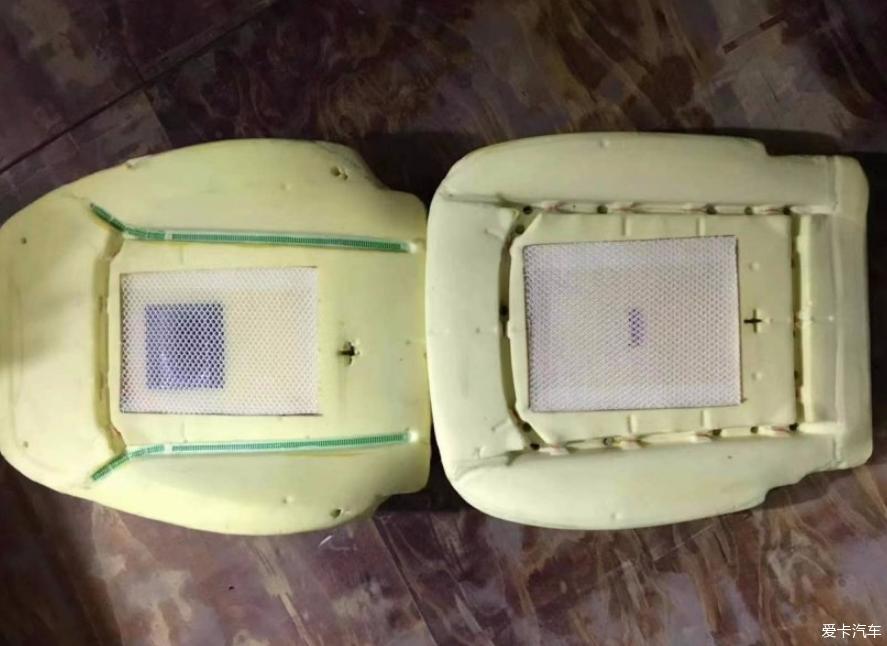

由于加工导风槽工序相当繁琐，细工才能出慢活足足花了2天时间，过程中没有留下现场制作的照片，只能上其他坐垫的照片来给大家参考下
题外话
原厂的座椅通风采用的是半导体模块配合风机来实现加热和制冷，（原厂半导体模块是主动吹风，效果是最好）不过这个半导体模块总成成本非常的高，用在第二排的话有点浪费！
所以这次的通风创造性的采用了日系车常用的吸风座椅的方案，简单地说把车内的冷空气（开启空调状态）从椅面上原有透气孔吸入，利用吸气空气的流通来实现通风

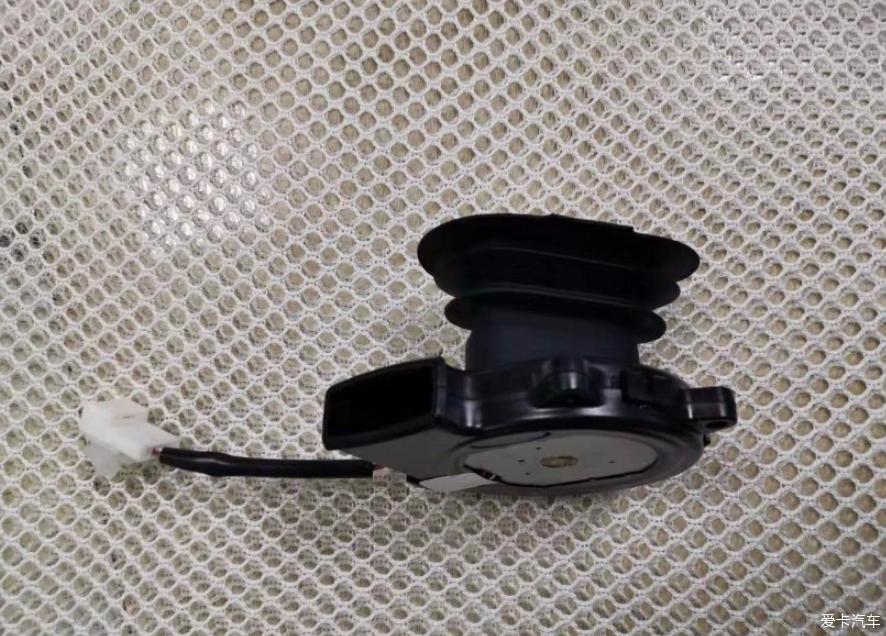

多档调速的电机，最大档有点轻微的风声，最低档几乎感觉不到电机的动作

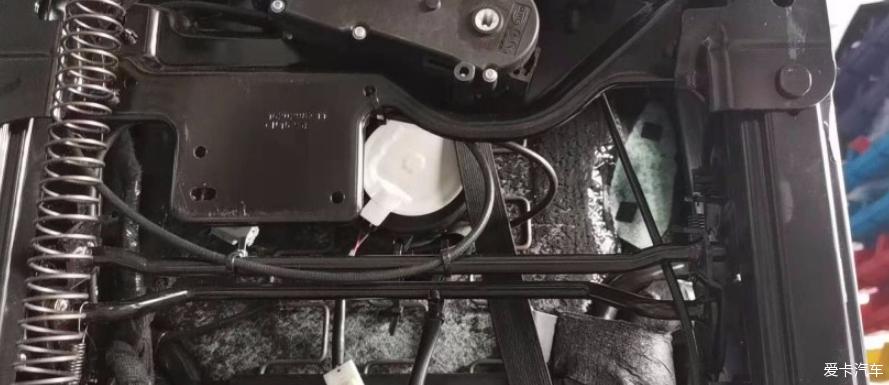

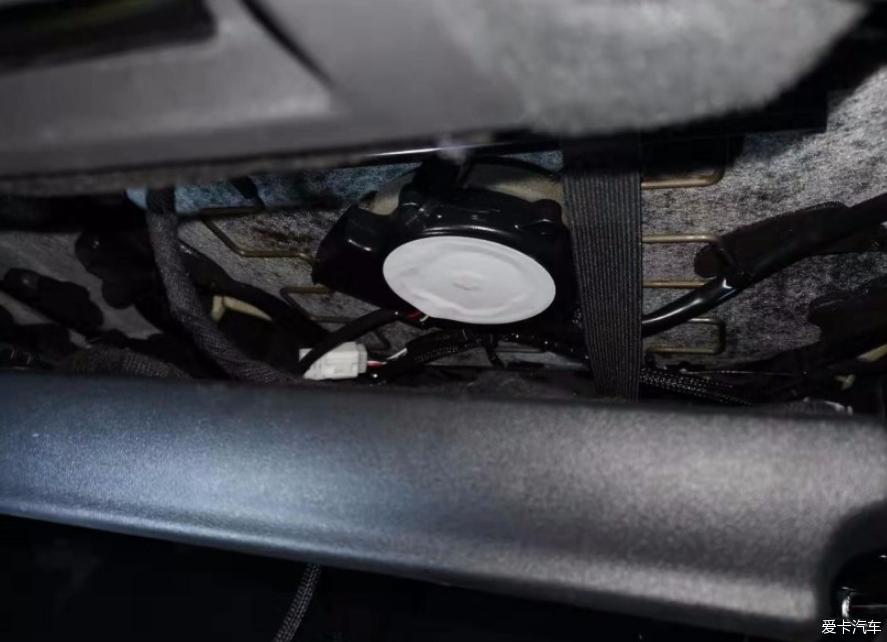

模块安装好的图片

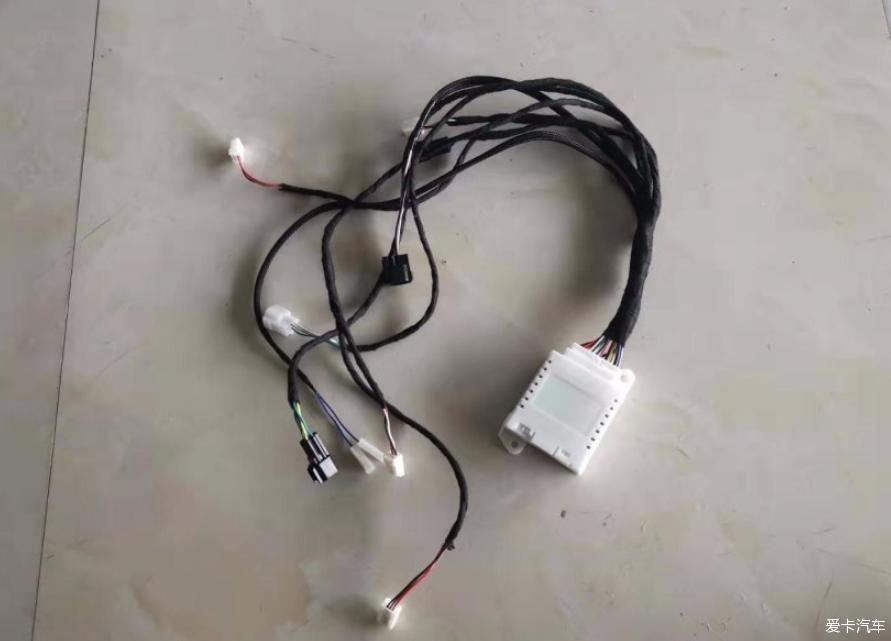

镇宅之宝出马，图上这个白色的就是解码驱动模块，能把面板的按键信号解译出来，再驱动对应的风机动作
这个玩意据说是黄老板联合专门的主机厂开发出来的电路板，可以支持多款车型，奔驰 ，路虎，通用都可以实现升级

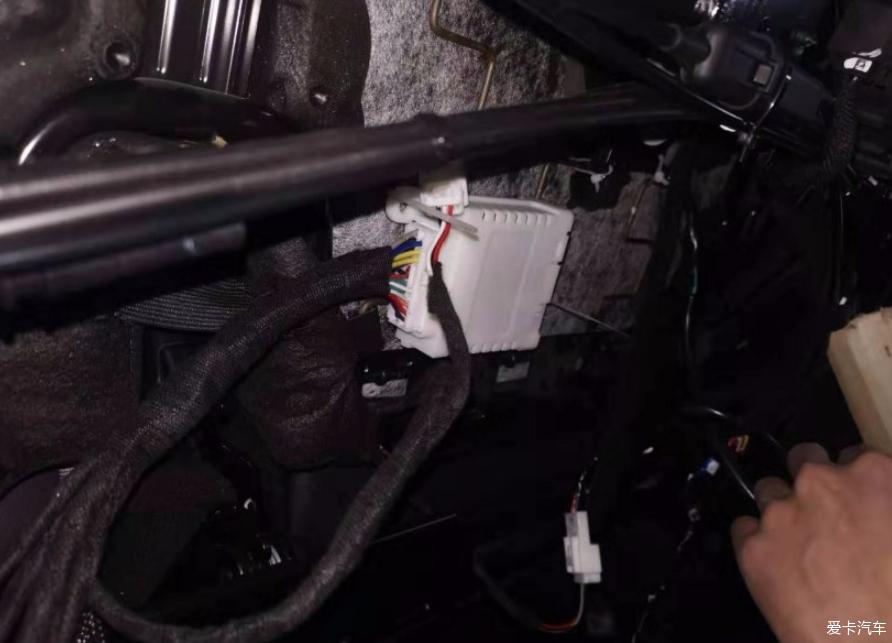

模块已经就位，操控面板过来的信号接入模块解译，解译以后输出电压给通风电机
这次胖锐的改动，可以说是一次比较完美的改装，在花费不多的情况下实现了第二排的座椅通风，关键的是利用原厂面板的按键来进行功能控制，very good！
