淡定330途安L原厂升级之路（抬头显示HUD终章）
买了途安L快5年了改着改着，车子公里数快10万了还在折腾，是时候告一个段落了.下一站在那里不知道，这一站我是很早就像设置在这个时间和空间上、最后要恰巧让我遇上了一些资源和朋友.那就打算给叉上HUD. 首先途安L的HUD是没有原装位和原产配件的，所以就意味着比较困难，需要强大的手工来DIY.本帖肯定不是最专业的我改装升级帖，也不是爱卡论坛首位途安L升级的、我了解到的以前就搞过的有广东话的飞扬、西安大白、台湾jackson还有我们江苏的daifl等几个大神.但本帖是最目前最详细最平民的HUD加装帖. 本来想让代总给我copy一个、但是疫情原因以及开车来回300公里也累.
那怎么办呢？微信摇人.不是最强的但是我会微信摇人，找朋友来解决探讨怎么搞.通过各位大佬的抖音及帖子展示、那我就找到台湾车友Jackson、他非常友好及专业的展现了很多教程级别的资料给我们、我几乎也看不懂、还好我们苏州群能人多、群里永良总就是玩奥迪升级改装的途安L车友.那还等啥操练起来。
配件说明，可以用途观L 迈腾和Q2L的HUD主机，我用的途观L因为我觉得我们的车仪表台比较接近途观L
上图中红色配件要注意，舒雅拓界以上的车友要换低配的卤素大灯开关盖板，因为有大灯调节可以把HUD开关放这里，但舒适以下想加，又没改高配大灯的，我估计要把考虑下新的按钮位置。
第一步是把车子仪表台上的配件全部拆掉。如上图，可谓血腥
这一把能行就行，不行就这样卖配件吧。
也就1小时左右把仪表台就抬下来了，接下来就是等我的大神车友永良总的时间。因为他比较懂这玩意，开过无数个奥迪的仪表台孔！途安我也是他的第一个顾客！
发现仪表台的反面，没有玄机，有HUD滑动盖板的安装孔位！上下各二个孔！
对上HUD滑动盖板，我去简直原装位！一下子心里有底气了。
等待永良总的时间，我和改装店小陈师傅玩了个纸板模具，可惜最后没用上。
永良总（本届苏州群活动大奖得主）在开始的3.5小时后开着他牛逼的途安快马杀到，招呼都不打，直接对比滑盖，划线。
人狠话不多的气质，直接开动第一刀！我说大哥要不抽根烟缓缓！他说缓啥，这个活你不懂别说了！奶茶给我带一杯了没！我抽着我今天的第三十五根烟，打开app买了一杯奶茶压压惊。
下完单，啥开好了第一刀。。。。。。
接下来滑动盖板（下盖），还要结合上盖框，那个方框配件。进行了大概前后一小时的修孔。
精确比划中，脚边上的就是上盖框
原装位上加了二个攻丝夹片。这不是妥当了么！这些小配件我不用费神。车友安排！我管不上。
总共过去5小时过后搞定了开孔（边上有点挤压，因为仪表台厚度的问题，也可以打薄点，我不是强迫症，大家这样就行）
手动打开滑板看看，没啥问题。其实到这里，我们基本完成了50%的进度。
装仪表台！车友大P哥，友情杀到观战，各种途安L改装辛酸史娓娓道来。
装上仪表台，线很乱先不管！
把HUD放进去，我的仪表台因为装791表被切了几个卡扣孔（算了以前不懂，其实可以不切）
这个关键点2来了，仪表台固定靠3支架（要自己diy）,一个利用仪表台原来的固定孔，二侧二个需要把支架固定在仪表台钢架上。我们用的的开孔铆钉固定。也可以点焊接，或者别的方法！
这个就是右边的支架特写
不是一次到位的，要不断的升降对仪表台孔和升降的HUD镜子位置
就这样接上仪表后，升起HUD，关闭HUD调整的话又要拆下来，每次大概记录下偏差，下次调整的方向。
我们大概对了3次吧，挺费事的。精益求精的车友可以多对几次。因为HUD的镜子是个曲线轨迹。最好车外观察升级轨迹。

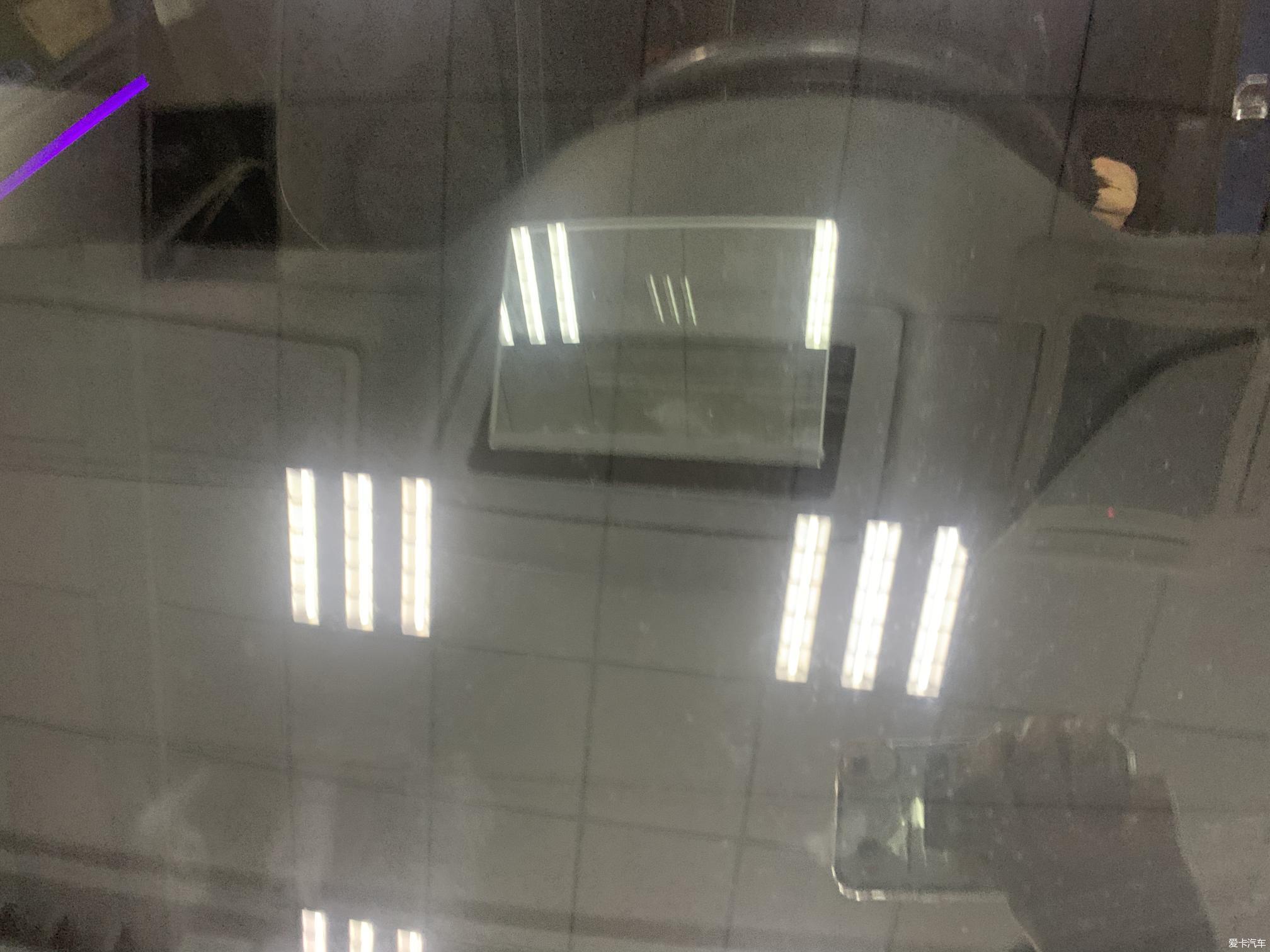

站这个角度看，然后记住下次微调。
7.5HR后开始复原，永良总没少吐槽，我改的太乱了。所以大家改车还是要把线整理的好点，这次大致调整了下。
8小时后复原完成，5054识别HUD，匹配设定完事。
跑起来，显示内容是安全路试拍摄
可以显示车道保持 自适应巡航 前部辅助 车距过近的标志提醒 还有紧急制动提醒、车速、导航路径引导、交通标志识别.目前就这么多。
观掉导航显示大一点！
白天效果！其实拍出来的大小不是肉眼看到的大小，这个有一个虚拟成像的镜子和眼睛的原理。貌似以前高中物理玩过，我也忘记怎么说了。
结束
本次结尾附加永良总的车、表示感谢他替我操刀这次改装、小陈师傅也非常辛苦、活干的很到位，也感谢很多途安L的车友很多给了建设的意见和鼓励，比如台湾J哥的宝贵经验和他单人搞定HUD的经历就让我们觉得这个事能办。
永良总的车，其实朴实无华！但是他这个车有隐形车衣，材质还不差，据说不是一般代步车考虑的装饰。
感谢爱车论坛的车友能看到这儿，希望能给想装途安L这个车的HUD的车友一点启发和帮助.
期待下次再见！
