途锐论坛 >  11-18款途锐终极音改及丹拿替换升级方案--途锐版柏林之声

发表于 2020-11-08 19:15    IP属地:未知

查看 183.3W | 回复 53
11-18款途锐终极音改及丹拿替换升级方案--途锐版柏林之声
      11-18款途锐, 标配车型只有四门苏州产两分频喇叭,通过收音机4*25W功放推动, 因为功率不足,喇叭很烂,人声和低音很糊,普遍车主表示不满意,改装音响的车主不在少数。
     常见有两种音响改法: 升级原厂丹拿音响系统  或者改装第三方音响系统
     先说说常见的第三方音响改装,因为车机音源信号是封闭在MOST光纤总线里的,第三方音响店无法取得音源信号,基本都是采用高转低方案,收音机功放的四门喇叭线端口当音源接入第三方DSP+功放,讲究点的最多外加CD机或者歌航啥的数播当音源。
      这种方案有个致命瓶颈:推喇叭的高电平相比信号源失真太大,最高10%了,(而低电平信号THD失真基本在0.1%以下),这样改,往往听起来声音变响了,但是细节全无,全是DSP二次味精加工出来的声音。

      外置机头进DSP功放,虽然音质不错,但是车机屏幕无法显示和操作,等于盲操作,没有整体性,且不说外置机头安装位置也普遍比较难看。
     (很少数车主通过把收音机功放拆开,焊接电路板方式引出低电平在接入DSP功放,虽然音质提高不少,但是大部分车主没有这个能力,且车机引出的低电平信号质量也不算太高,途锐引出来的THD失真只有-78DB, 而市面上音响的低电平端口THD失真往往在-90到-110DB之间,每10DB 等于10倍差别)
总之,第三方方案基本都是坑,花了几万乃至几十万的车主,不少拆了改成途锐丹拿的,也有后来补加了一个新玩意MOST解码器的。
  见此贴:
途锐音响升级的黑科技 MOST解码器 让最好音质呈现成真
网页链接
  MOST解码器音质很好,几十个车主这么改了反馈都很好;可惜需要外配第三方DSP功放,接线也较为繁琐,
不同音响店配的DSP也是五花八门,市面上几乎没有啥12路功放输出的DSP,也不适合我们已经改了丹拿的车主升级用。

[ 本帖最后由 深蓝猫 于 2021-01-24 15:09 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了 提哪吒L...

回复本楼 | 评分 | 举报

发表于 2020-11-08 19:16    IP属地:未知

再来说说途锐丹拿吧
   本人前面迈腾B6国内最早一批的改过丹拿,听了6年;途锐提车又改了丹拿,听了五年多,算是有点发言权吧。
  途锐丹拿喇叭偏监听型,音染少,配合美国LEAR代工的不专业丹拿功放,整体就是声音偏冷,人声通透,高音不咋样, 低音更是一塌糊涂,低音是梆梆梆而不是咚咚咚,偏硬没有下潜,按以前和一个车主交流的说法就是感觉声音从头蔓延下去到脚脖子那里就空了,脚脖子冷飕飕的感觉。
  途锐丹拿低音不足应该是共识了,也尝试过外接低音炮,因为是嫁接的总感觉衔接不自然,后来拆了。

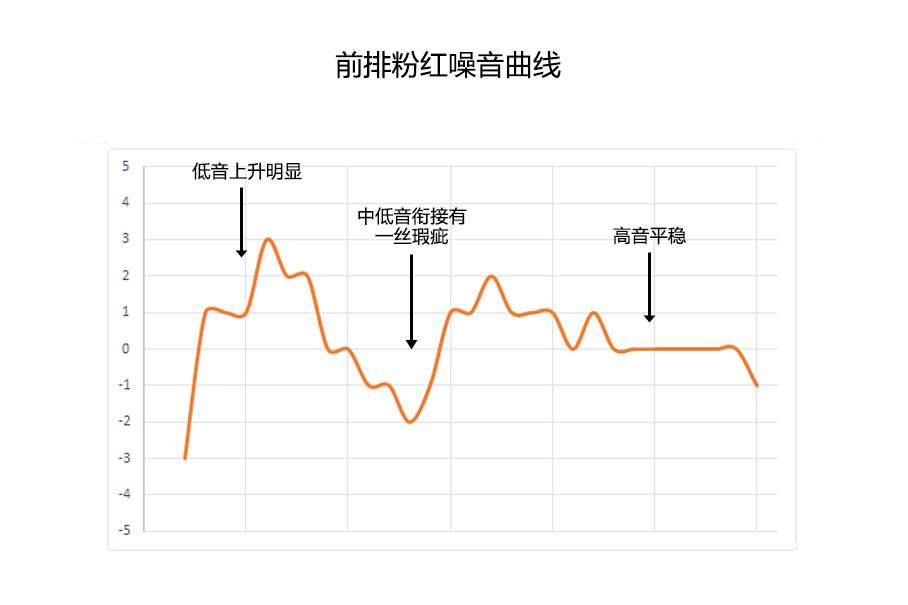

  究其原因,是因为丹拿功放设计的不足,四门低音是数字功放推动的音色偏冷没有延申;缺少低音炮,四门低音没有箱体不能完整还原低频,看评测数据:
网页链接

[ 本帖最后由 深蓝猫 于 2020-11-08 19:37 编辑 ]

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

发表于 2020-11-08 19:17    IP属地:未知

     有鉴于出现了一种MOST解码器+DSP方案,效果不错,进一步能不能把这两者合一,整合成一个MOST  DSP,模拟功放呢?(丹拿功放就是一款12路的MOST DSP数字功放)
    经过对比,卡宴的柏林之声功放一致反馈效果很好,而且是模拟功放,途锐能到这个效果就绰绰有余了。
   (奔驰C的那种小柏林不行,数字功放,车主反馈不咋地;  目标是大柏林)

   本人有机会拆解过丹拿功放和柏林之声功放,经过数年等待和与发烧友探讨,终于总结出了丹拿和柏林的核心差异:
    1.  柏林是模拟功放,丹拿是半数字半模拟
    2. 柏林有传统模拟运放电路, 丹拿只有最简单的电容电阻
    3.  柏林是平衡线路, 丹拿是非平衡线路
         平衡传输一条传输原始音频信号,一条传输反相的原始音频信号,利用原信号与反相信号的相减得到加强的原始
         信号,滤除了线路上的干扰,进一步表现声场与解析效果,音质更好,更通透。
    4.柏林有低音炮,丹拿没有
    5. 柏林用料比丹拿讲究

[ 本帖最后由 深蓝猫 于 2020-11-08 19:58 编辑 ]

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

发表于 2020-11-08 19:17    IP属地:未知

目标确定了  :
  A.原来丹拿12个喇叭不变,增加一个备胎炮, 参考柏林之声功放设计原理,委托MOST厂家研发一款12.1声道的途锐版柏林之声功放,总功率约1100W (途锐丹拿功放620W, 新途锐丹拿功放带低音炮730W,奔驰C的小柏林 590W).
B. 外形尺寸参考途锐功放,做到原装位对插替换。
C. 预留电脑或者手机蓝牙调音软件接口,允许车主自主再次调音
D. 向下兼容非丹拿车乃至其他大众车型的音响改装,可以简化成5.1声道版(四门+中置+低音炮), 这样不改丹拿也能升级音响,四门原车喇叭不拆,只加低音炮和中置喇叭即可实现入门级改装,此方案在MOST解码器+DSP方案的数十位车主验证过,一致认为非常合算,大概五六千就能实现脱胎换骨的提升。
  因为对标的是柏林之声,要求非常高,厂家研发过程的艰辛就不多细表了,历经三版研发,软件和硬件不断调教,中间反复实车测试,对比,排错,甚至最后方案推倒重来,终于第四版正式版即将华丽面世了。
  放个第三版工程样机图大家看看,尺寸比丹拿功放还小的情况下集成了差不多有一千个元件,发烧电容,运放,甲类场管前级,双路电源,一切都是按照精益求精的标准。
电路板正面
电路板反面
工程样机尺寸大小  ,外壳是临时凑合测试用的,正式版厂家会全新开模设计
丹拿功放原装位安装  线束直接对插升级替换
低音炮接口 在丹拿线束的插头这里空余位打线头端子即可
单路300W 或者双路150W  都行,单路足够推10寸***了
小白鼠车主找了家音响店初次调音后,还不算最终调音,就已经初具模样了

[ 本帖最后由 深蓝猫 于 2020-11-09 19:24 编辑 ]

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

发表于 2020-11-08 19:56    IP属地:未知

先放一个卡宴大柏林效果视频 作为参考

[ 本帖最后由 深蓝猫 于 2020-11-20 09:44 编辑 ]

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

来自 爱卡iPhone版 发表于 2020-11-08 21:10    IP属地:未知


[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

发表于 2020-11-09 13:42    IP属地:未知

引用 深蓝猫 于 2020-11-08 19:15 发表的回复
      11-18款途锐, 标配车型只有四门苏州产两分频喇叭,通过收音机4*25W功放推动, 因为功率不足,喇叭很烂,人声和低音很糊,普遍车主表示不满意,改装音响的车主不在少数。
     常见有两种音响改法: 升级原厂丹拿音响系统  或者改装第三方音响系统
     先说说常见的第三方音响改装,因为车机音源信号是封闭在MOST光纤总线里的,第三方音响店无法取得音源信号
...
谢谢达版  做途锐最后一次折腾了

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

来自 爱卡Android版 发表于 2020-11-11 10:45    IP属地:未知

折腾有理

[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌...

回复本楼 | 评分 | 举报

来自 爱卡Android版 发表于 2020-11-11 10:45    IP属地:未知

太专业啦!
