14艾力绅升级最新4G版安卓导航小记
14年艾力绅，原来安装了路畅DVD导航，带后座头枕显示屏套装，当时一套下来差不多5000大洋了，心痛中！路畅这套车机其实挺不错，当年是一个很流行的艾力绅改装方案。只是现在时不时死机***，因为现在安卓车机的功能和性能都不错，比以前的安卓车机好很多了，于是决定安装一款高配置的4G安卓导航，要求是支持后座吸顶屏镜像显示，保留原车雷达、倒车后视。因为原车导航屏距离司机位置较远，方向盘控制和原车中控台控制面板功能必须支持，同时声控操作作为补充。
具体选择过程不表，最终定型艾力绅尊享版车机，参见淘宝上该款车机的核心指标：安卓8.1 八核 64位运算 4G运存 64G机身内存 手机投屏 4G全网通 DSP 7851功放IC 苹果Carplay GPS/北斗双星定位 1秒开机，可以插4G手机卡和可以使用手机热点或者wifi连接网络，外带卡槽放副驾驶储物箱，可以插自己的手机卡，可随时换卡。内置发烧级DSP音频芯片 7851功放IC，为您打造车载移动音乐厅 HIFI臻美音质，聆听天籁之音，是不是有点心动？
下面给大家看看整个车机的安装过程，希望能提供实战的经验教训，方便大家的安装。
慢慢添加注释和盖楼中…

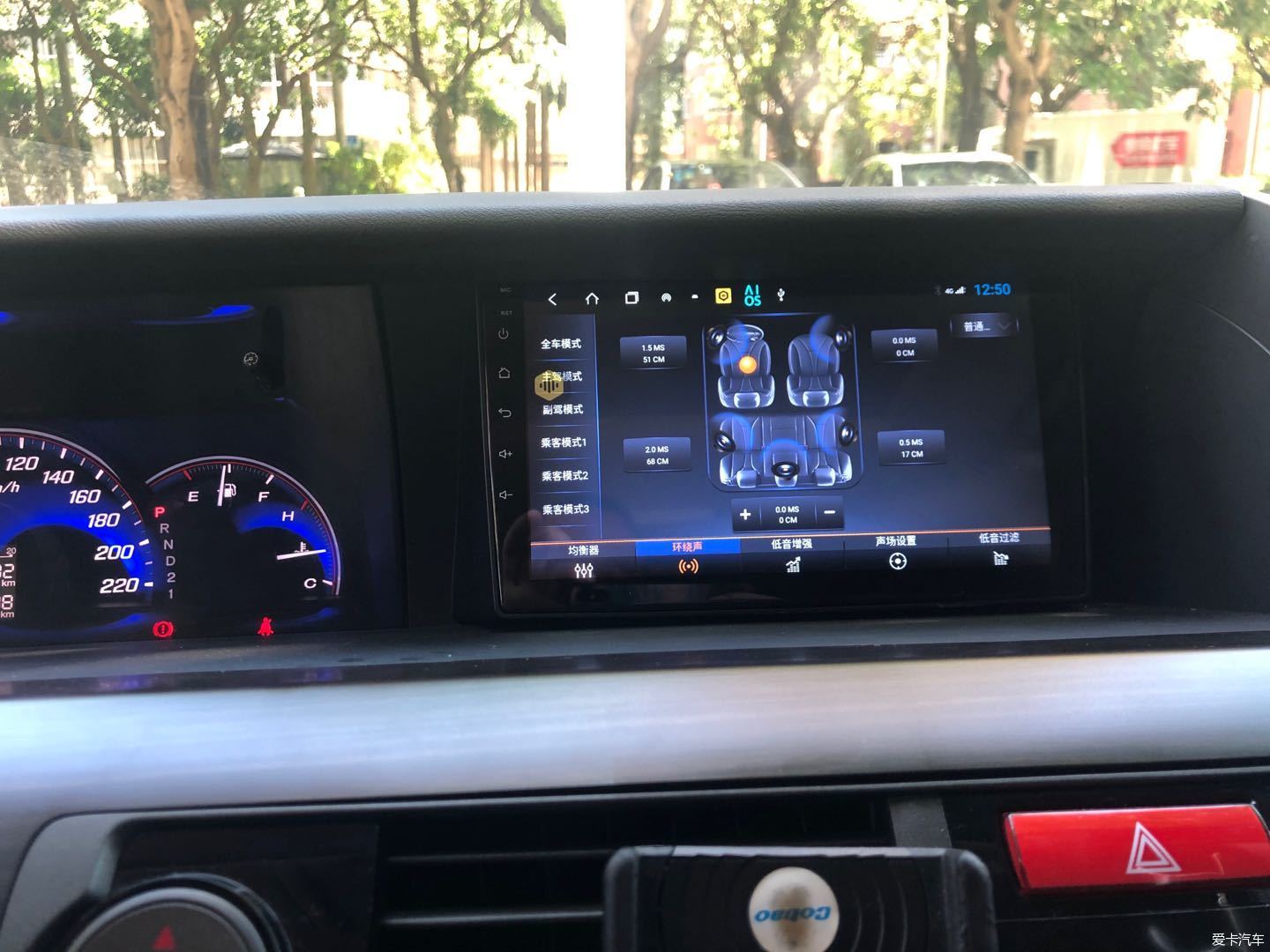

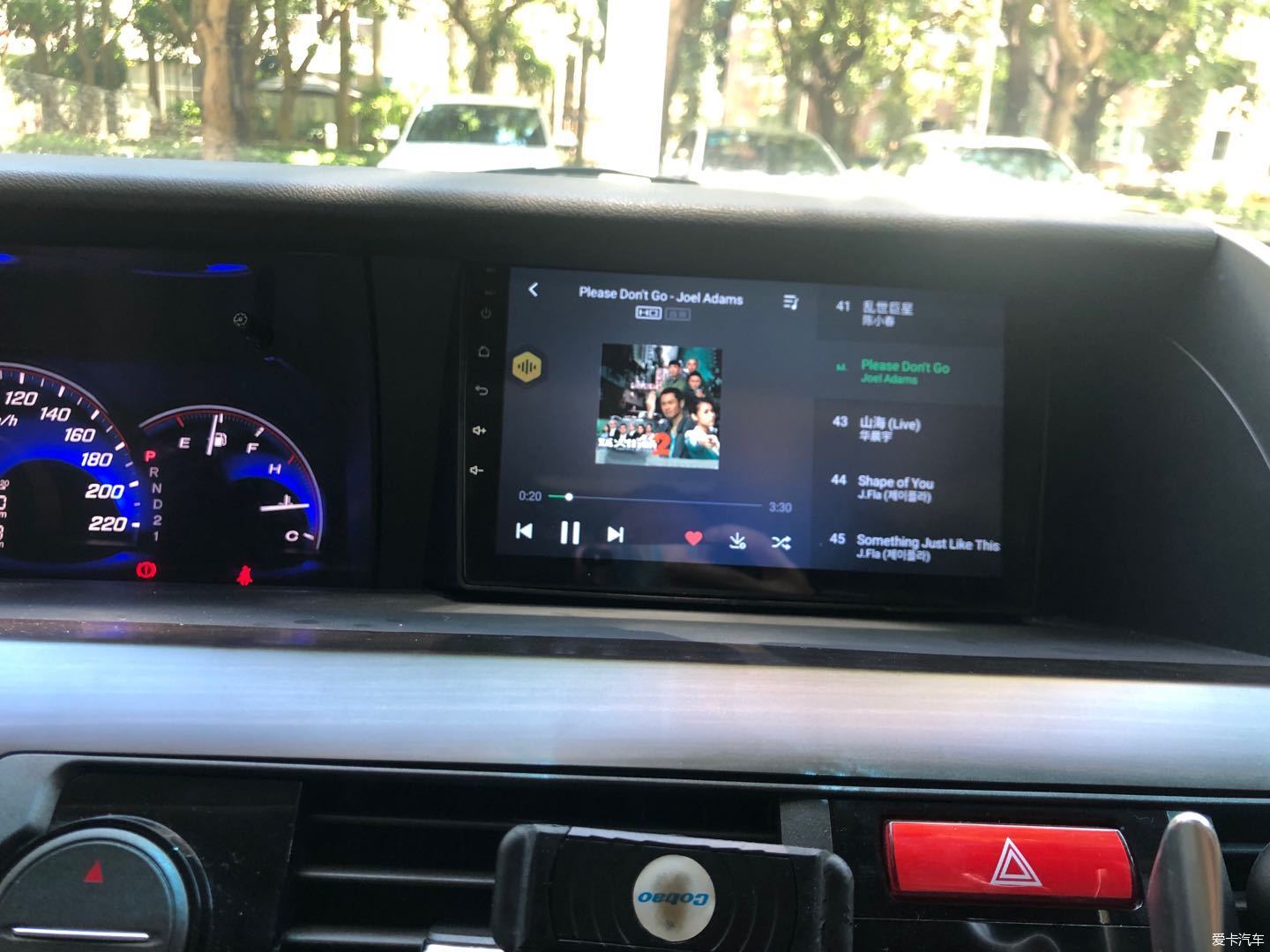

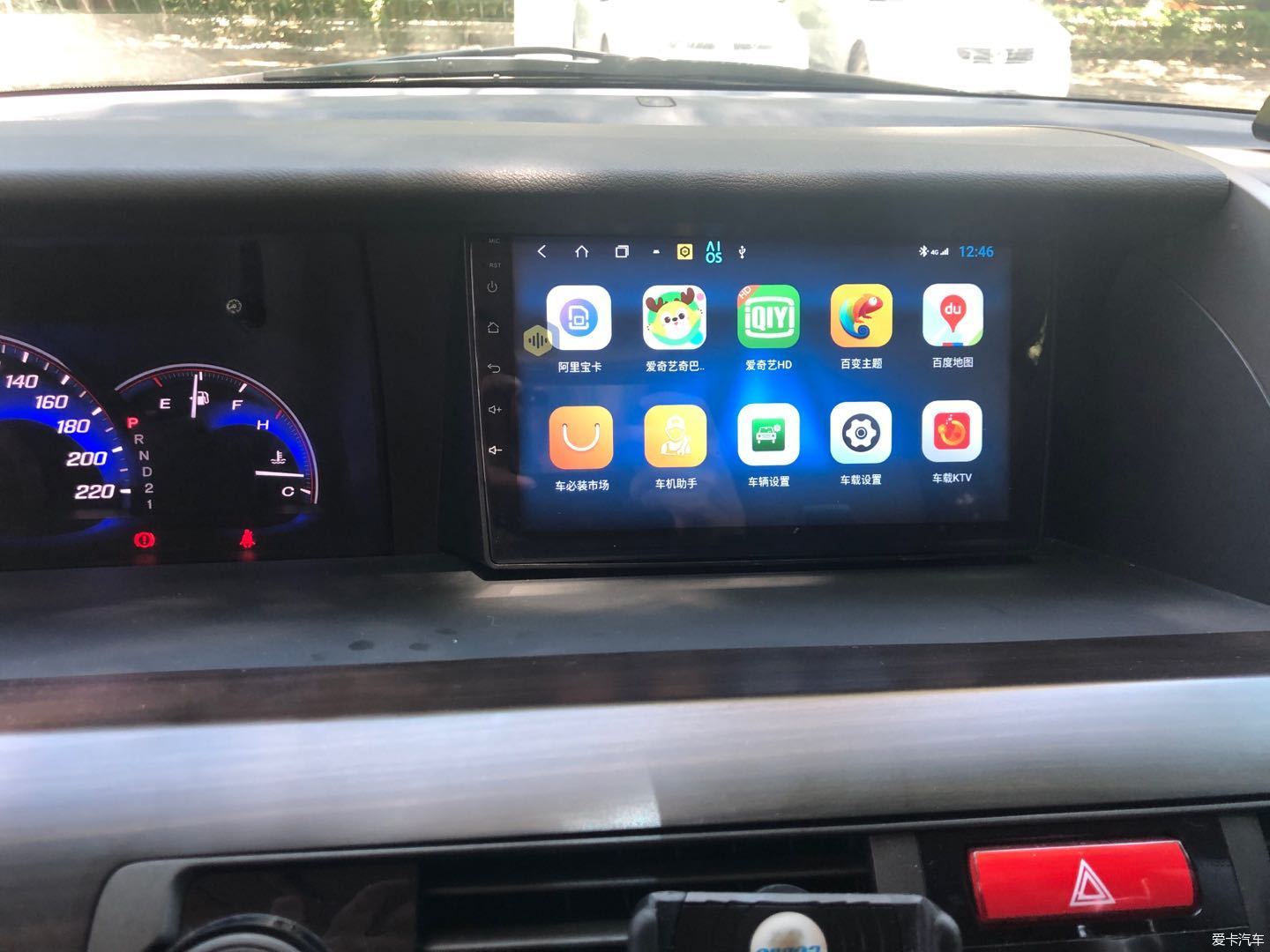

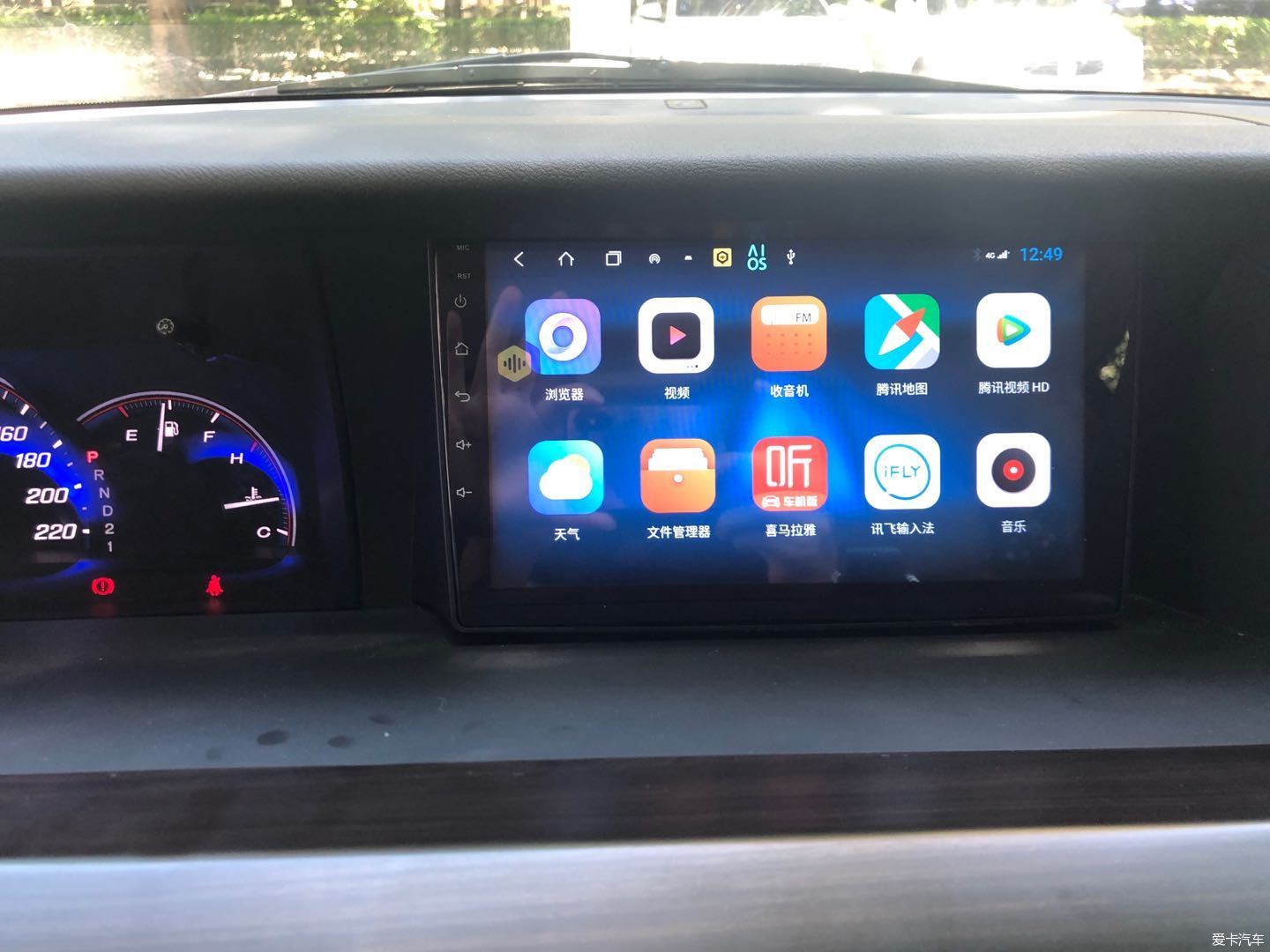

艾力绅14车型比较麻烦，需要拆下的东西较多，加上尾线要从原车屏穿到下面CD机部分，拆装过程比普通导航要复杂，看看安装完毕的上车照片。
原来的后座DVD吸顶屏，车机同步镜像。
支持艾力绅12-15原车功能的协议盒有好几款，比如睿志诚、威驰等等，老羊这里选用威驰配套的线材和协议盒。

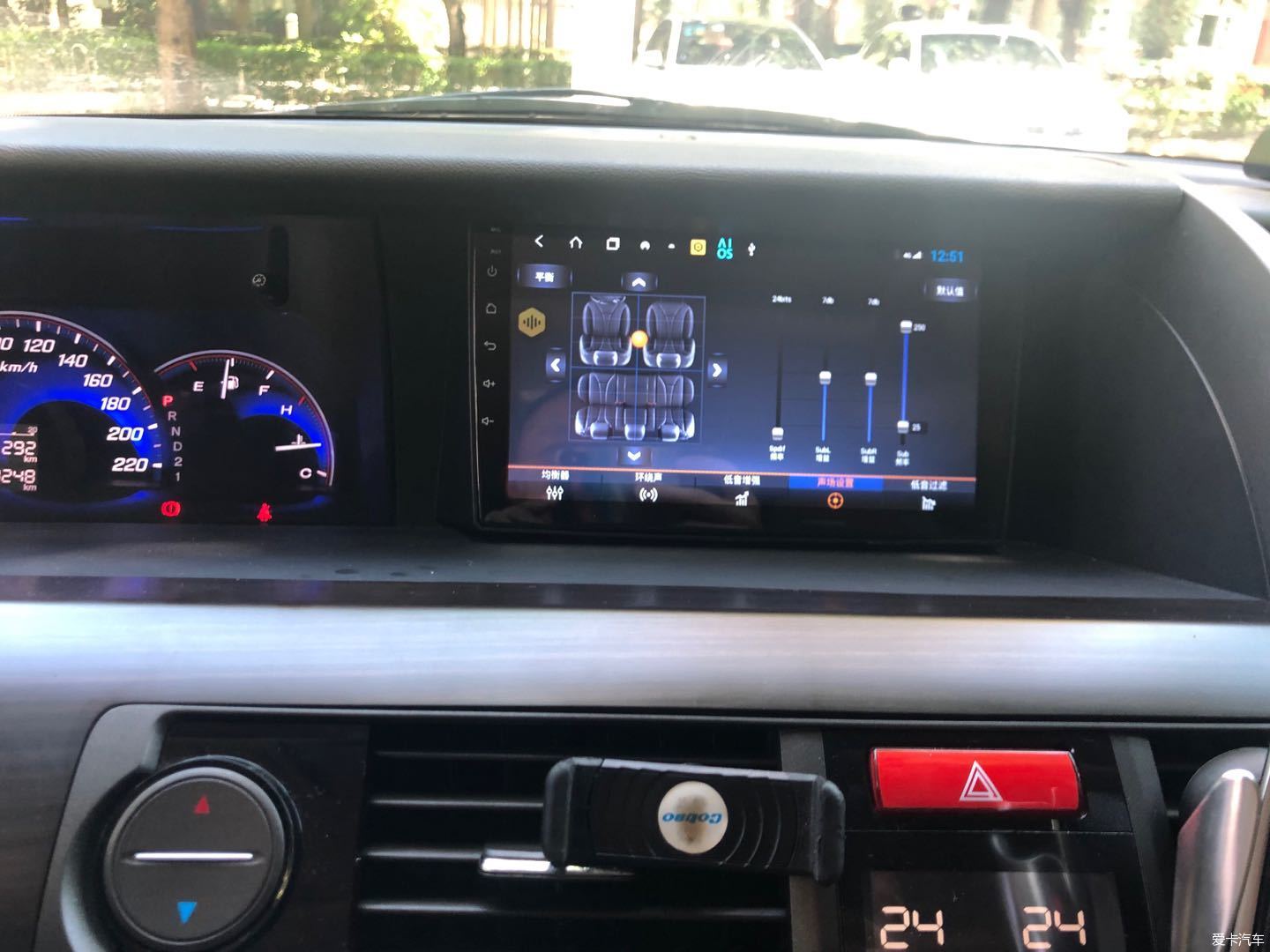

通过配套的威驰协议盒，可以在加装的导航上实现原车的一些重要功能。
老羊这里选用配套艾力绅12-15车型的威驰配套的线材和协议盒全家福，这个线材比普通的本田高低配电源线多了好几个专用插头，比如对接原车USB（非本田通用USB线，使用老锋范转接线）、对接原车屏和原车仪表按键板接口线等等。
确认尾线和协议盒和车型相配，否则安装后原车功能可能失效或者出问题。

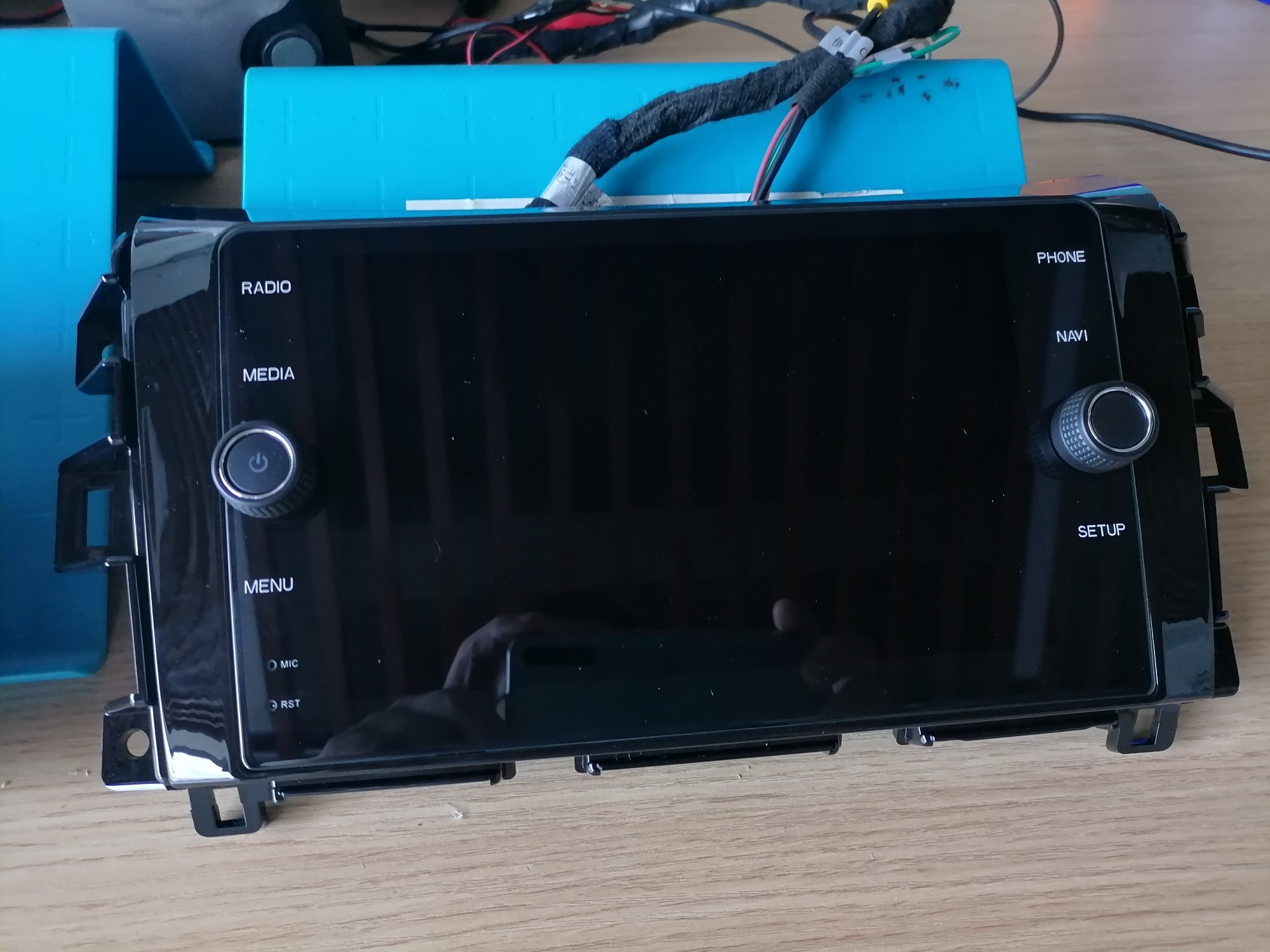

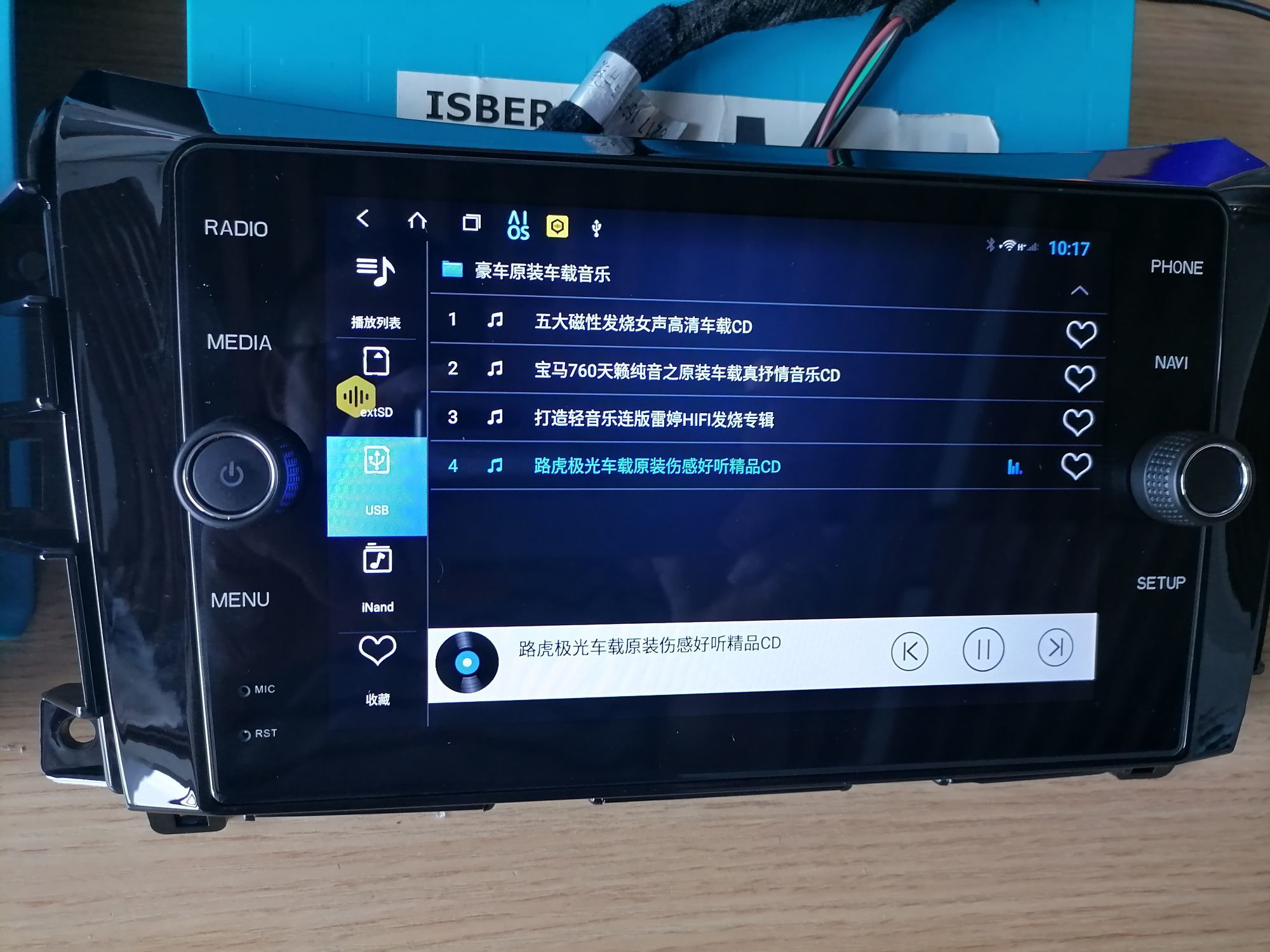

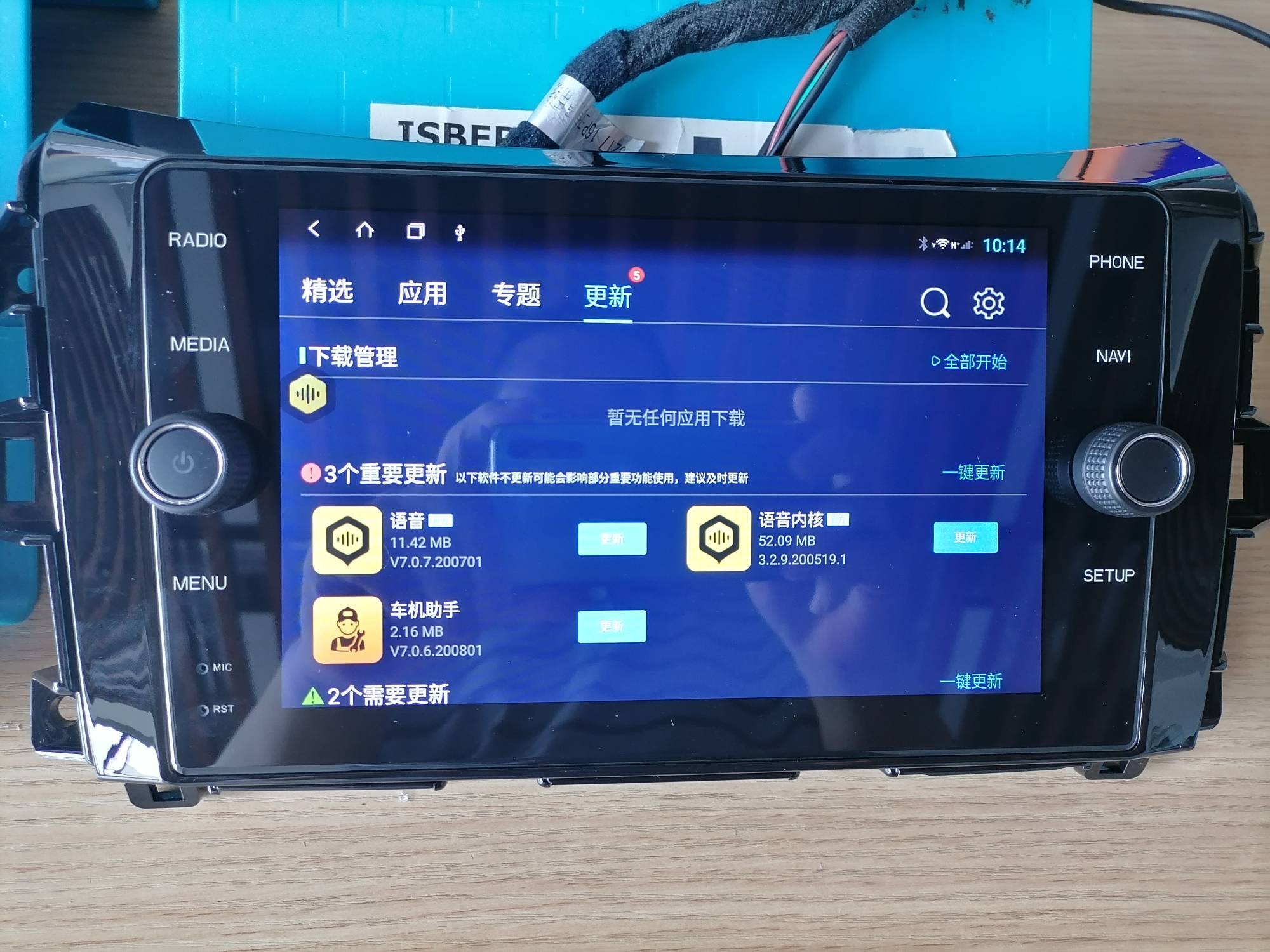

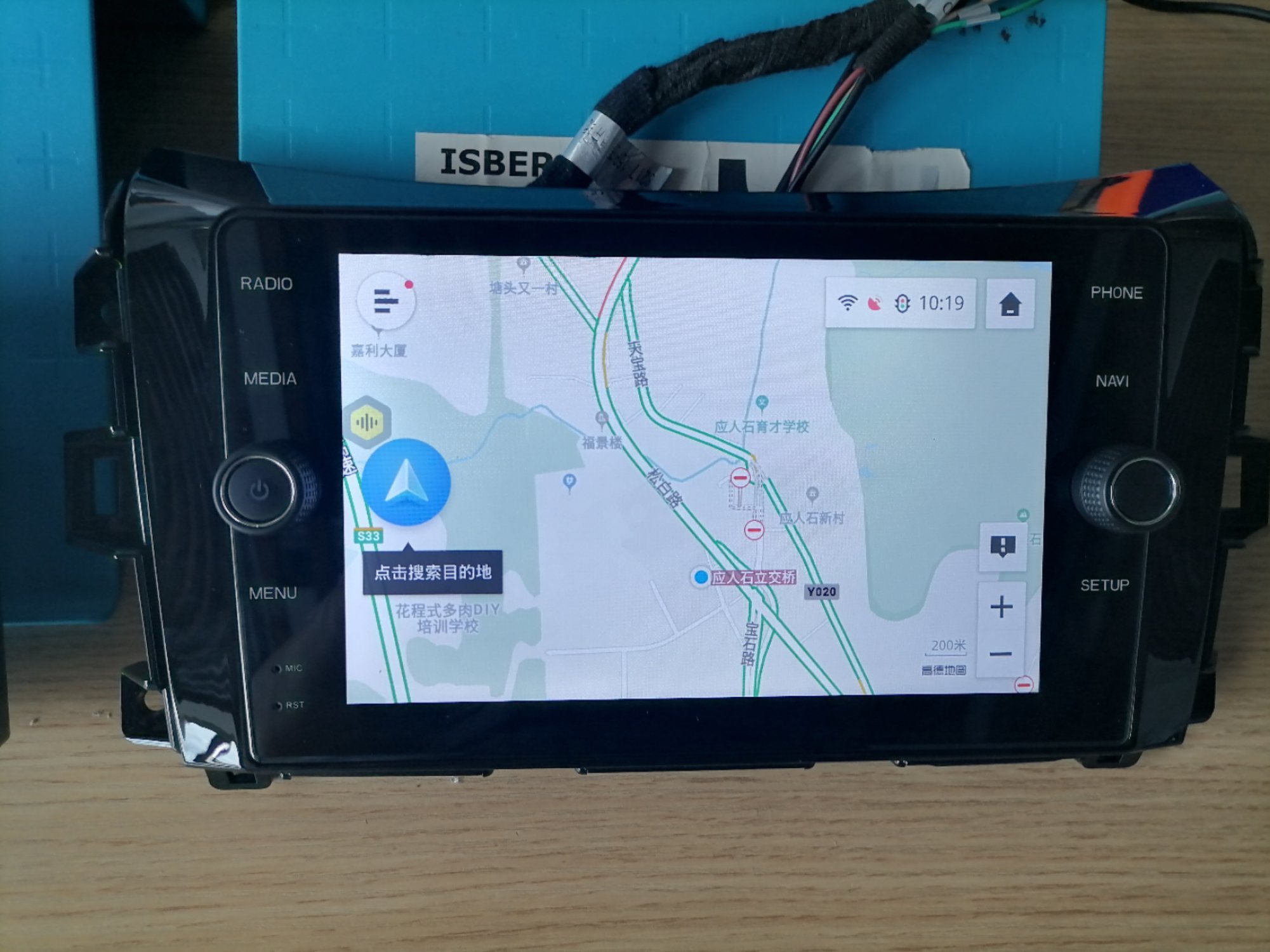

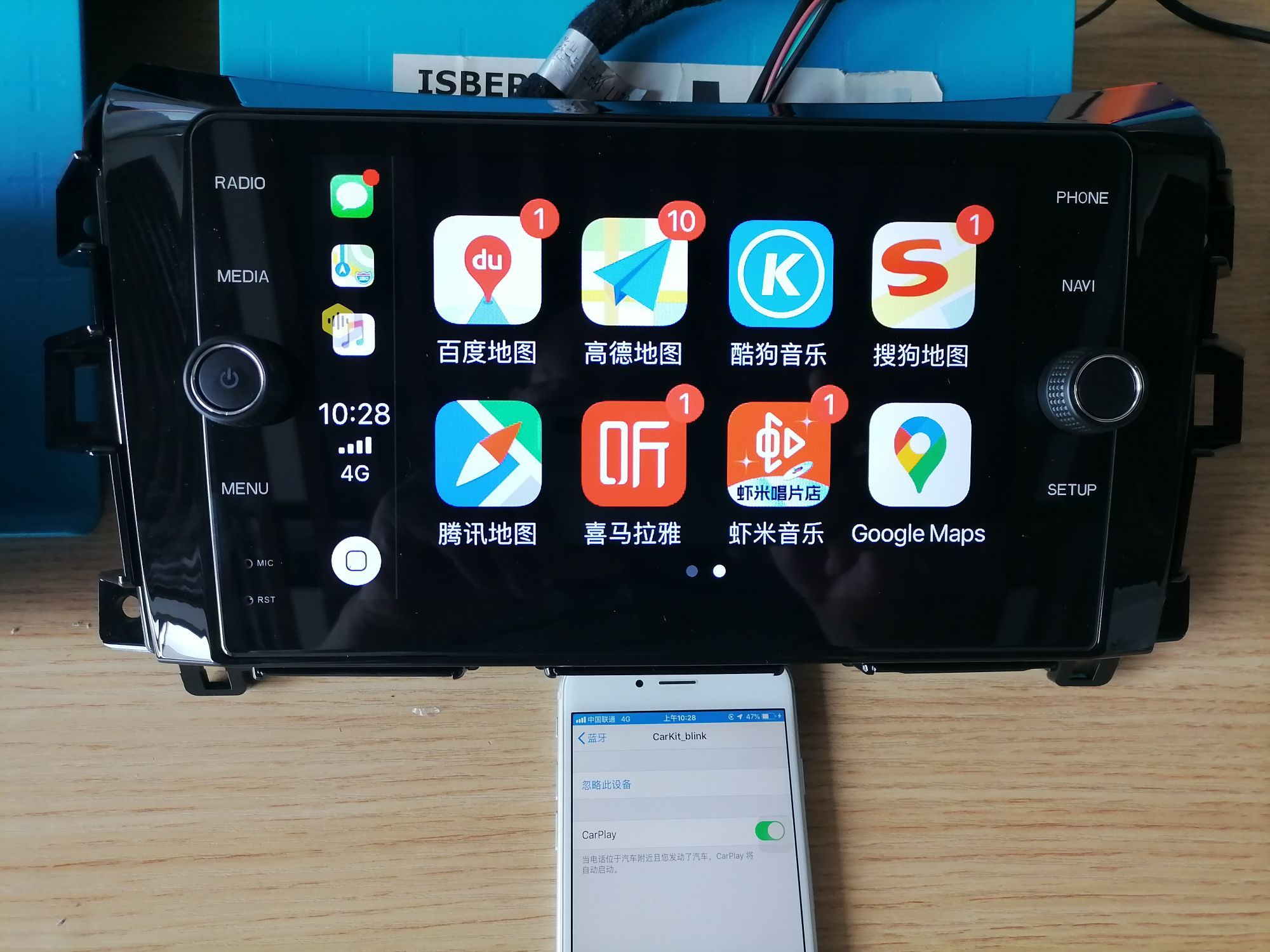

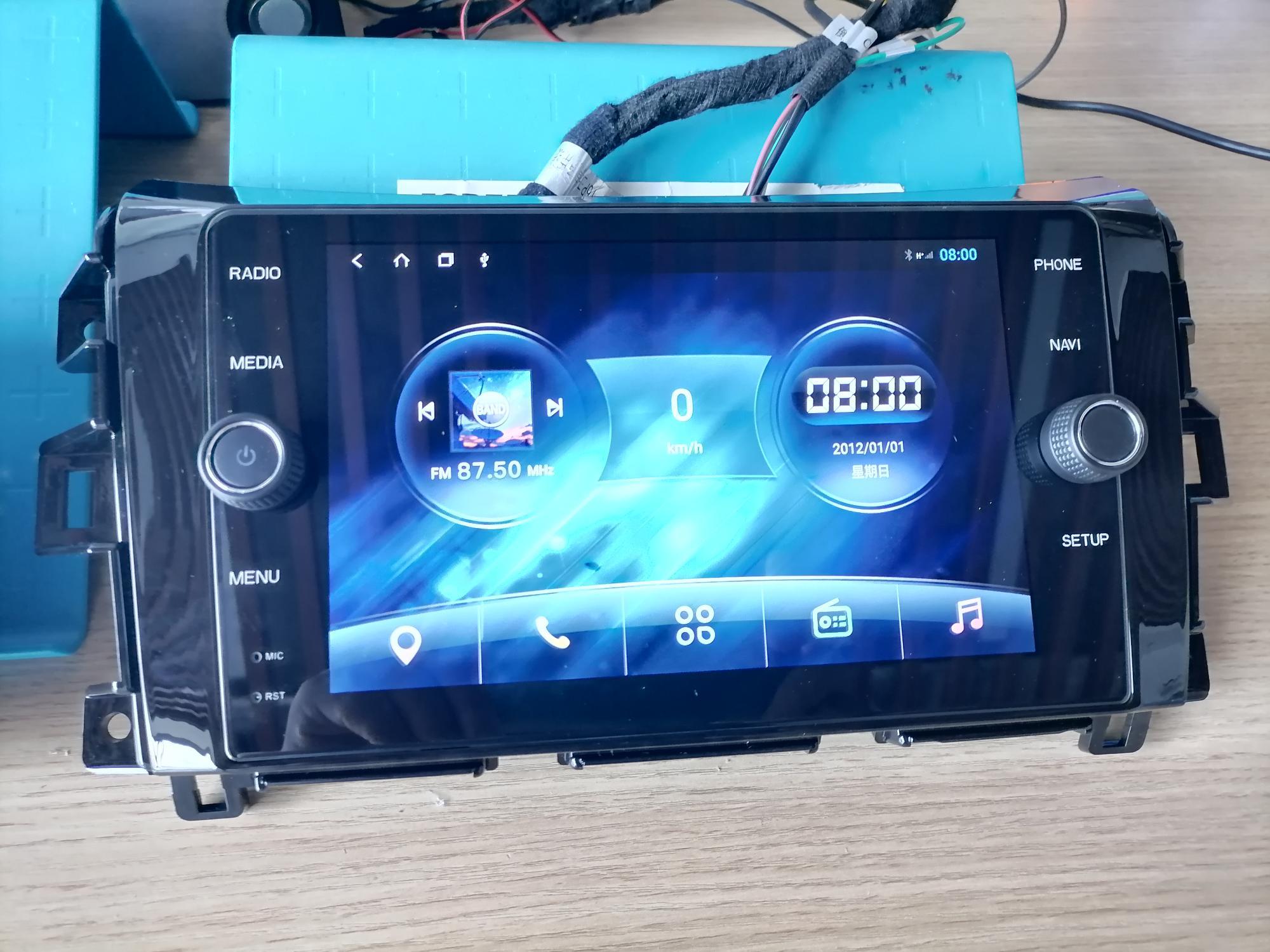

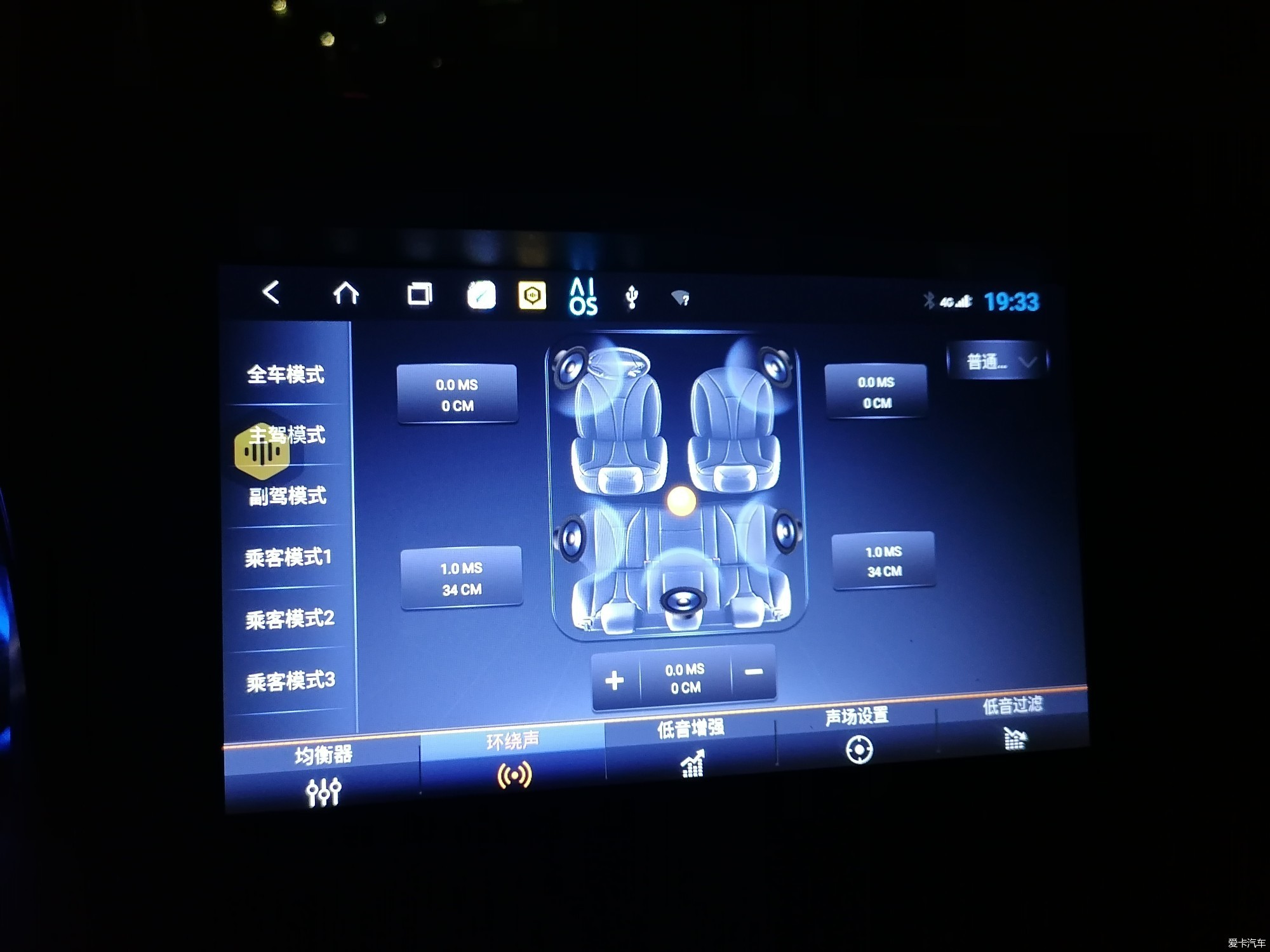

目前的神器，安卓8.1 八核 64位运算 4G运存 64G机身内存 手机投屏 4G全网通 DSP 7851功放IC 苹果Carplay GPS/北斗双星定位 1秒开机，可以插4G手机卡和可以使用手机热点或者wifi连接网络，外带卡槽放副驾驶储物箱，可以插自己的手机卡，可随时换卡。内置发烧级DSP音频芯片 7851功放IC，为您打造车载移动音乐厅 HIFI臻美音质，聆听天籁之音。4G标准版不带视频输出，为了支持后座吸顶屏，专门增加了视频输出板，见上图下面的机器。
上车前测试下视频输出的效果，注意是s-video输出。
玩玩车载KTV。
玩玩车载KTV。
玩玩车载KTV。
玩玩车载KTV，要想嗨的话，要买一个无线麦克风，哈哈

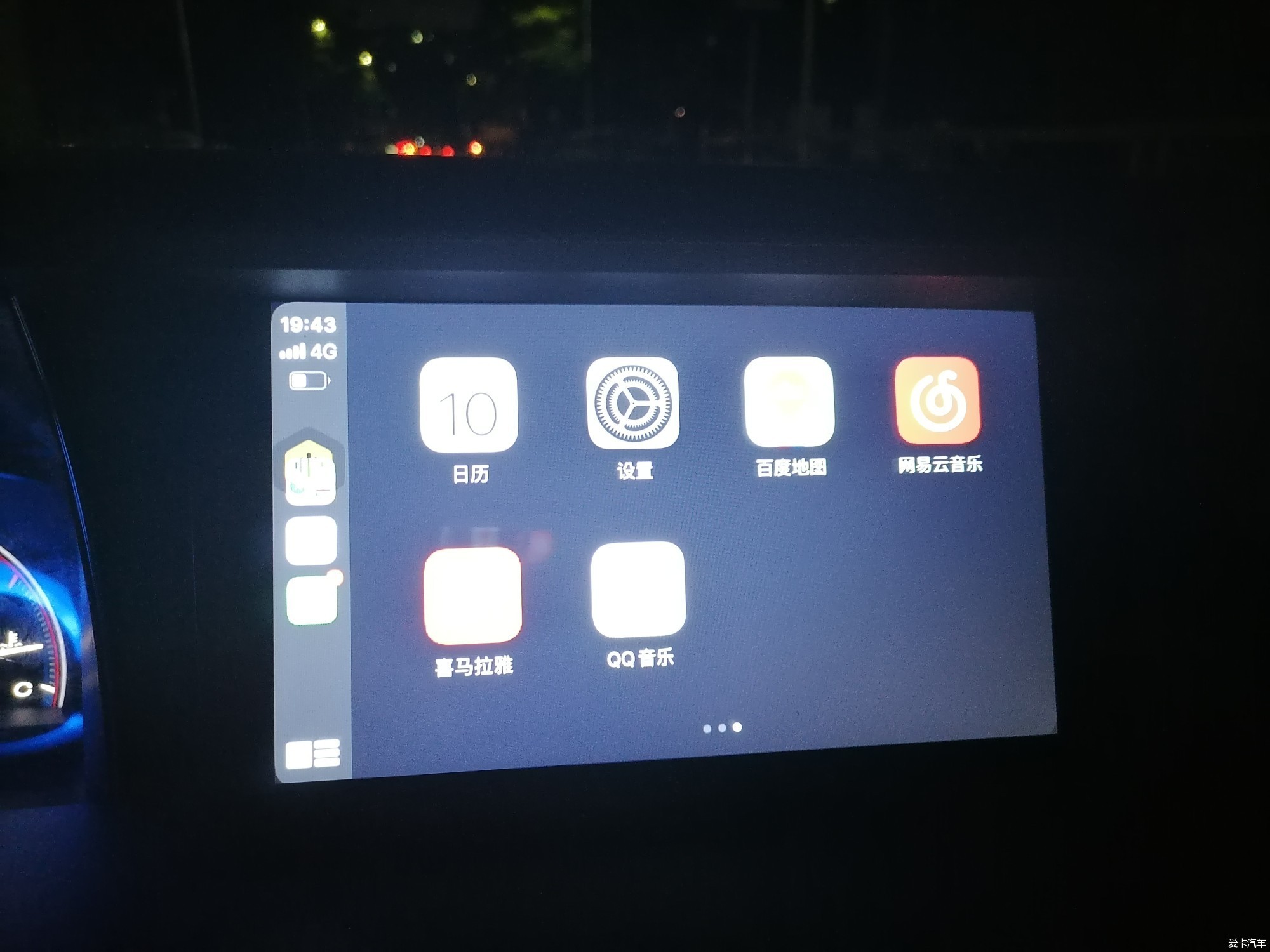

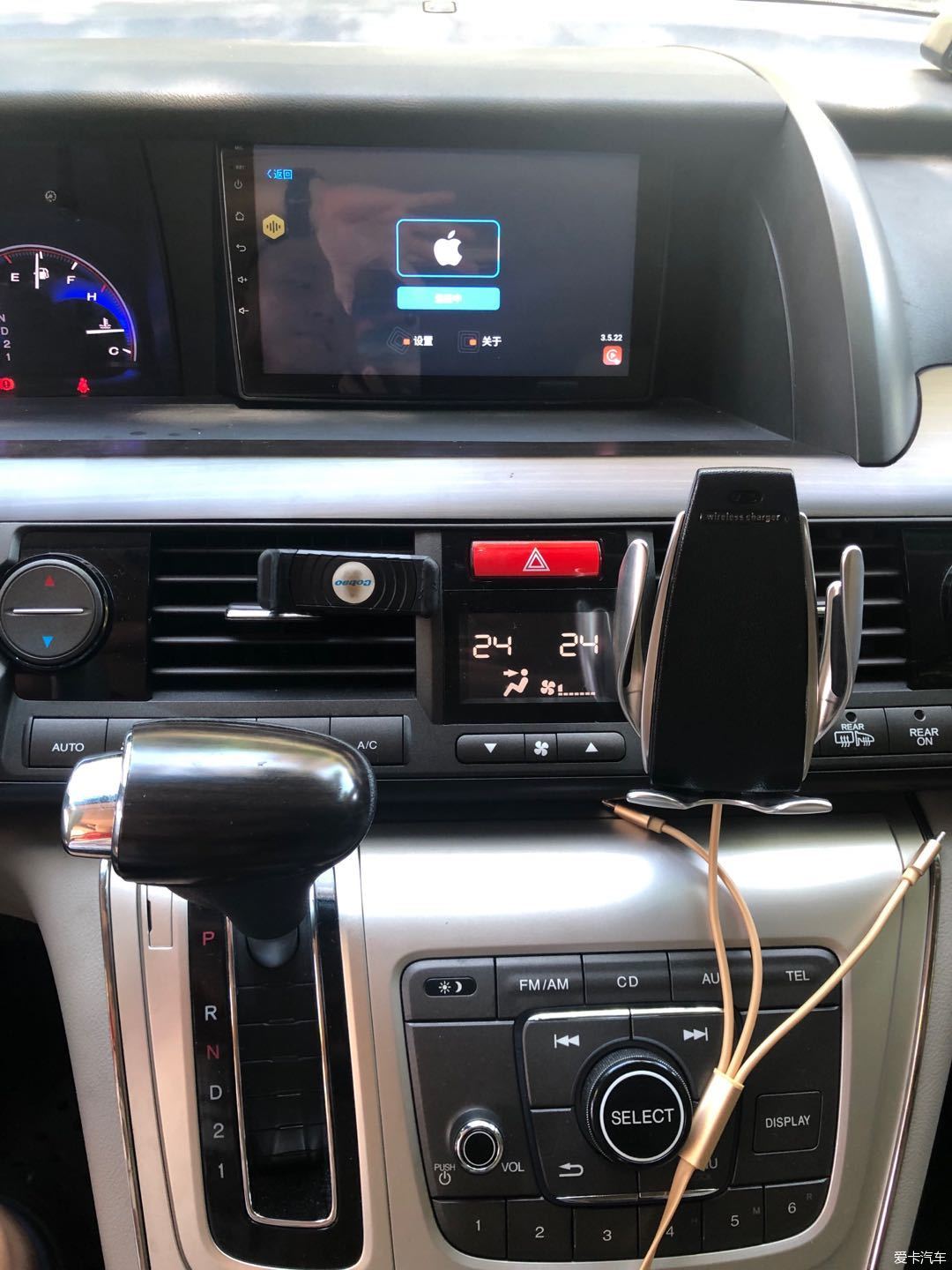

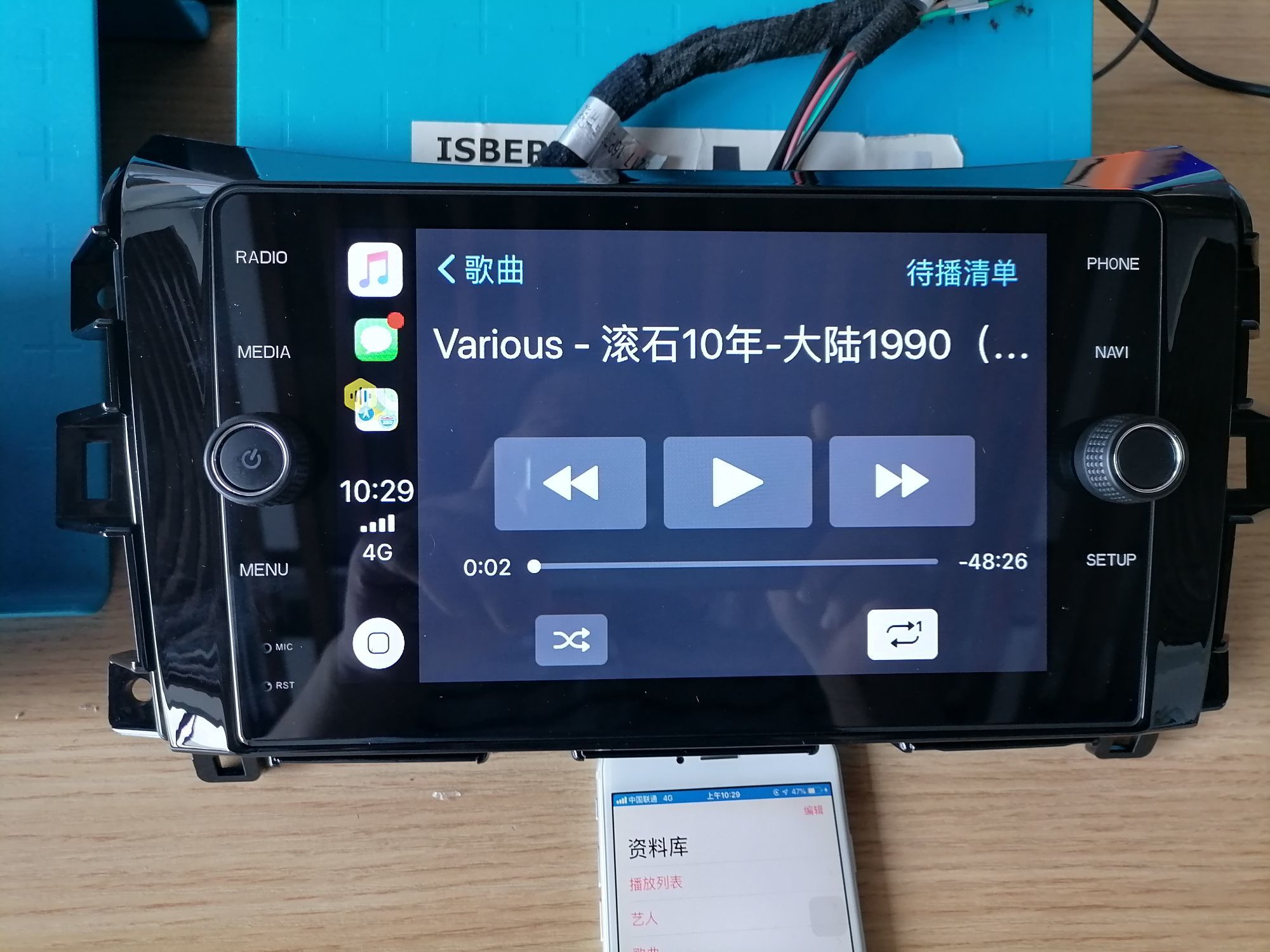

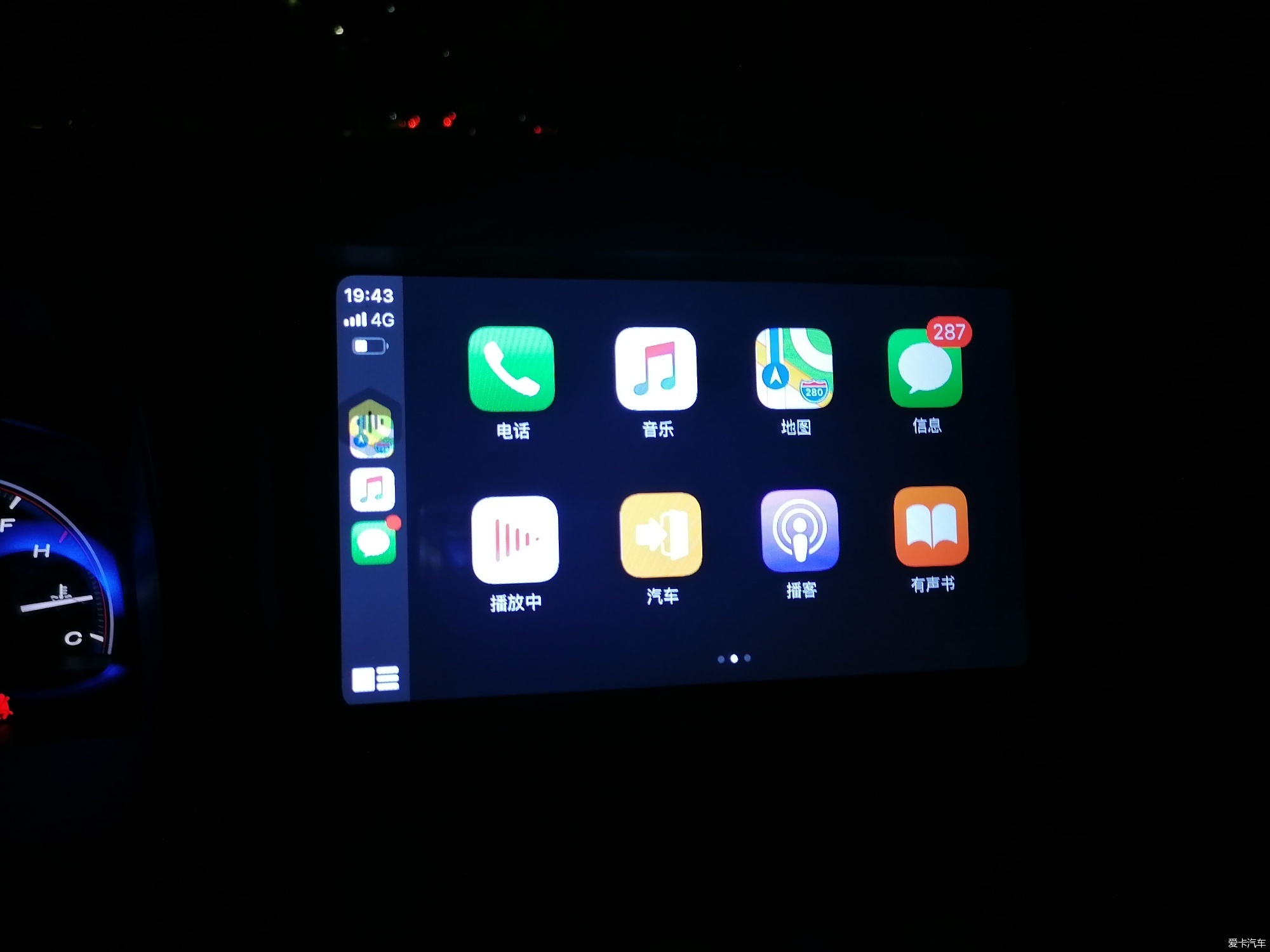

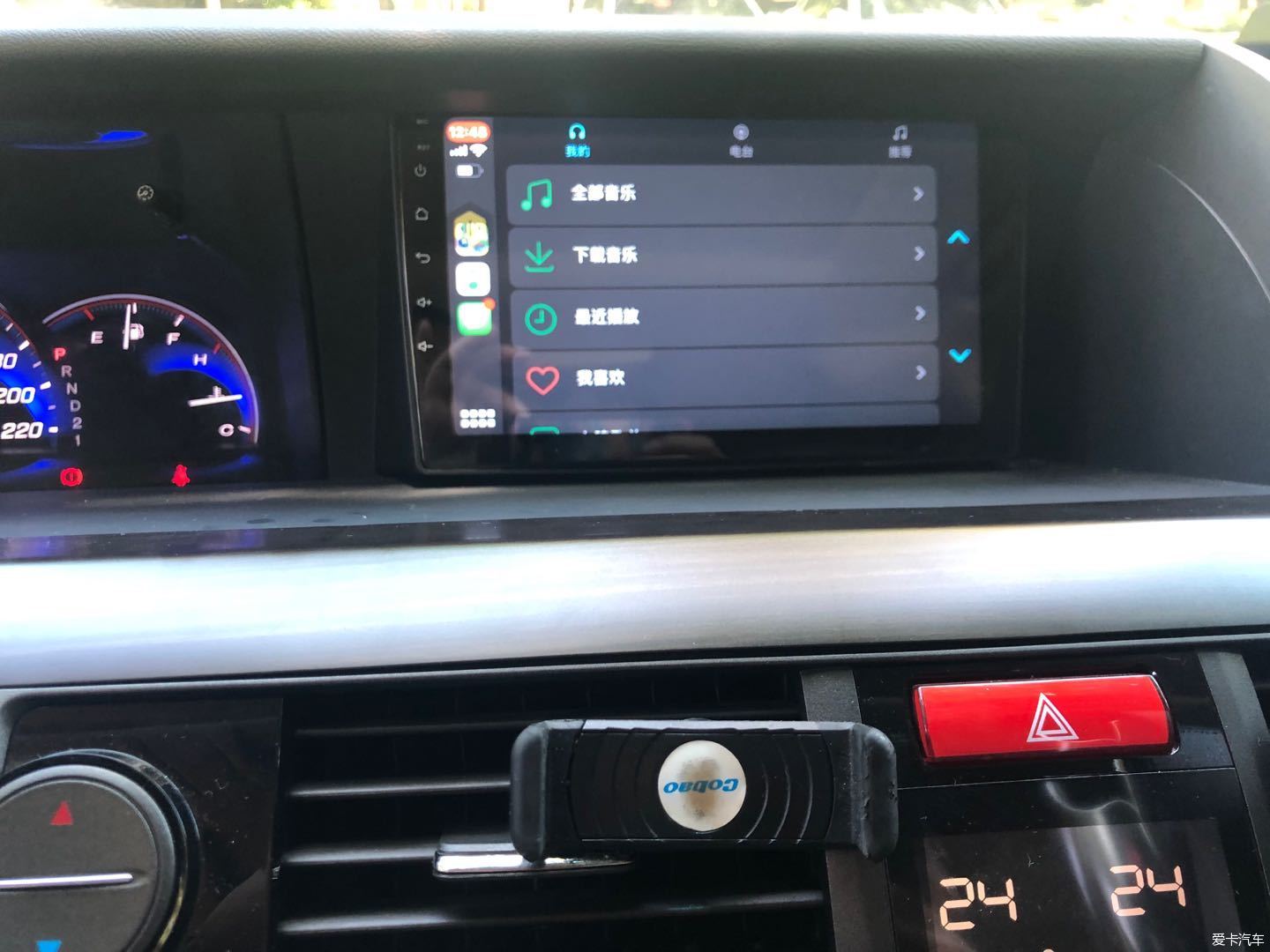

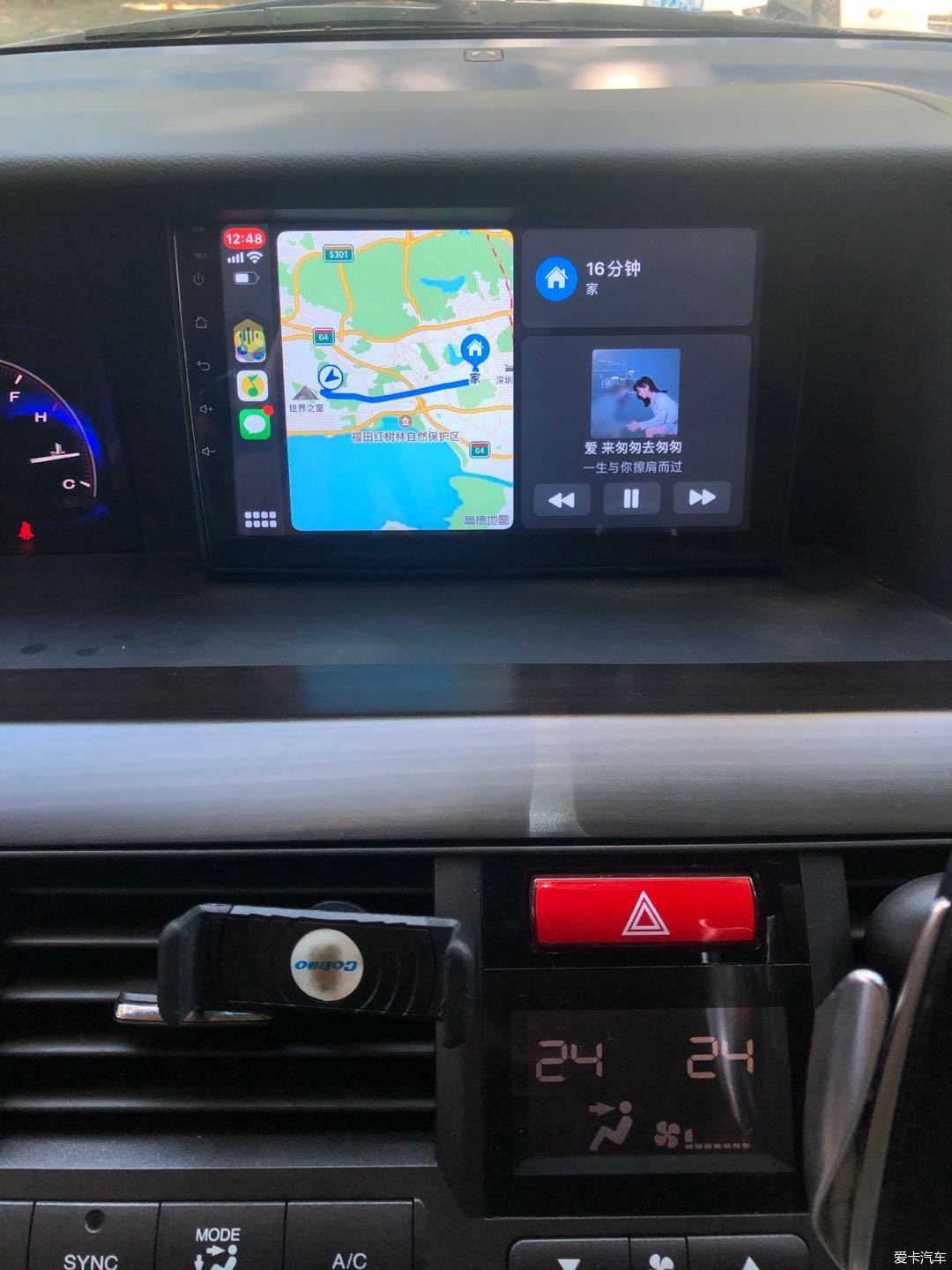

顺便测试下无线carplay。
顺便测试下无线carplay。
顺便测试下无线carplay。
装上艾力绅外壳，完美哦
安装进行时，首先用翘板拆开原车CD（这里是后装的路畅DVD机头），拆下CD附近装饰条，开干。。。
另外一边装饰条拆开。
两边装饰条拆开，用翘板撬开上面的盖板，漏出机头真面目。
路畅DVD机头。
路畅DVD机头，看看后面接口，后面三个灰色是原车的，下面两个白色是路畅机头用的。
换个角度继续看，不错，机身带有插头线序定义，一目了然。
换个角度继续看。
路畅导航（上屏）的接口，黑色对接原车小屏插座，白色两个和DVD机头对接，右上角是GPS天线插头。
机头后面和原车对接的插头，我们换的机器这里有五个插头要对接：电源、收音机、按键板等等。
本田标准电源插头。
这里的插头都是对插，可以盲插不会插错也不会插反。
上面的拆装是个大工程，要拆的地方很多，中间带空调的部分是从左到右完整的一个很大的框，拆起来比较费劲，不过否是卡扣固定，用翘板找准地方，大胆地搞，注意拔下后面两个小插头，空调和小窗显示。
仪表上面的长条，左右两边的装饰条，都要取下，还有仪表下面的横盖板都要拆下（注意有四颗螺丝），才能把上屏取出。
一番操作猛如虎，顿时湿透汗如雨。
该拆的都拆了，可以折腾导航了。
该拆的都拆了，可以折腾导航了，空调管道有锈迹了。
先接线试试功能，别急着固定，否则一个线没接好再拆就够你受了的。
试试原车按键面板功能。
后座吸顶DVD屏点亮了，DVD电源从电源尾线接电，DVD视频输入用一个莲花头改线对接车机视频输出，OK。
注意要固定导航的话，需要把下面的大盖板拆下。
拆下。
继续。
继续。
继续测试。。。
继续测试。。。
固定好主机的样子。
固定好主机的样子。

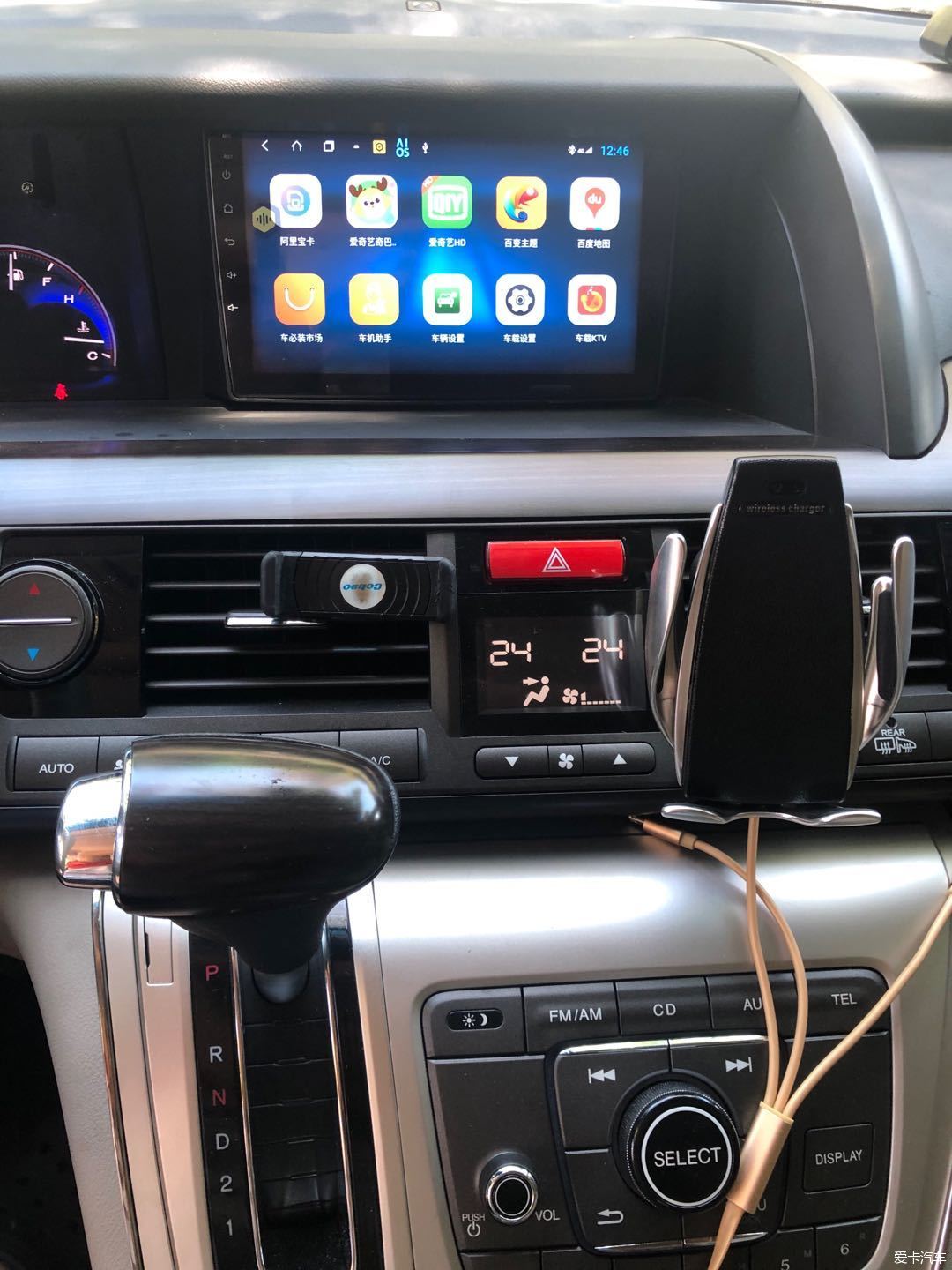

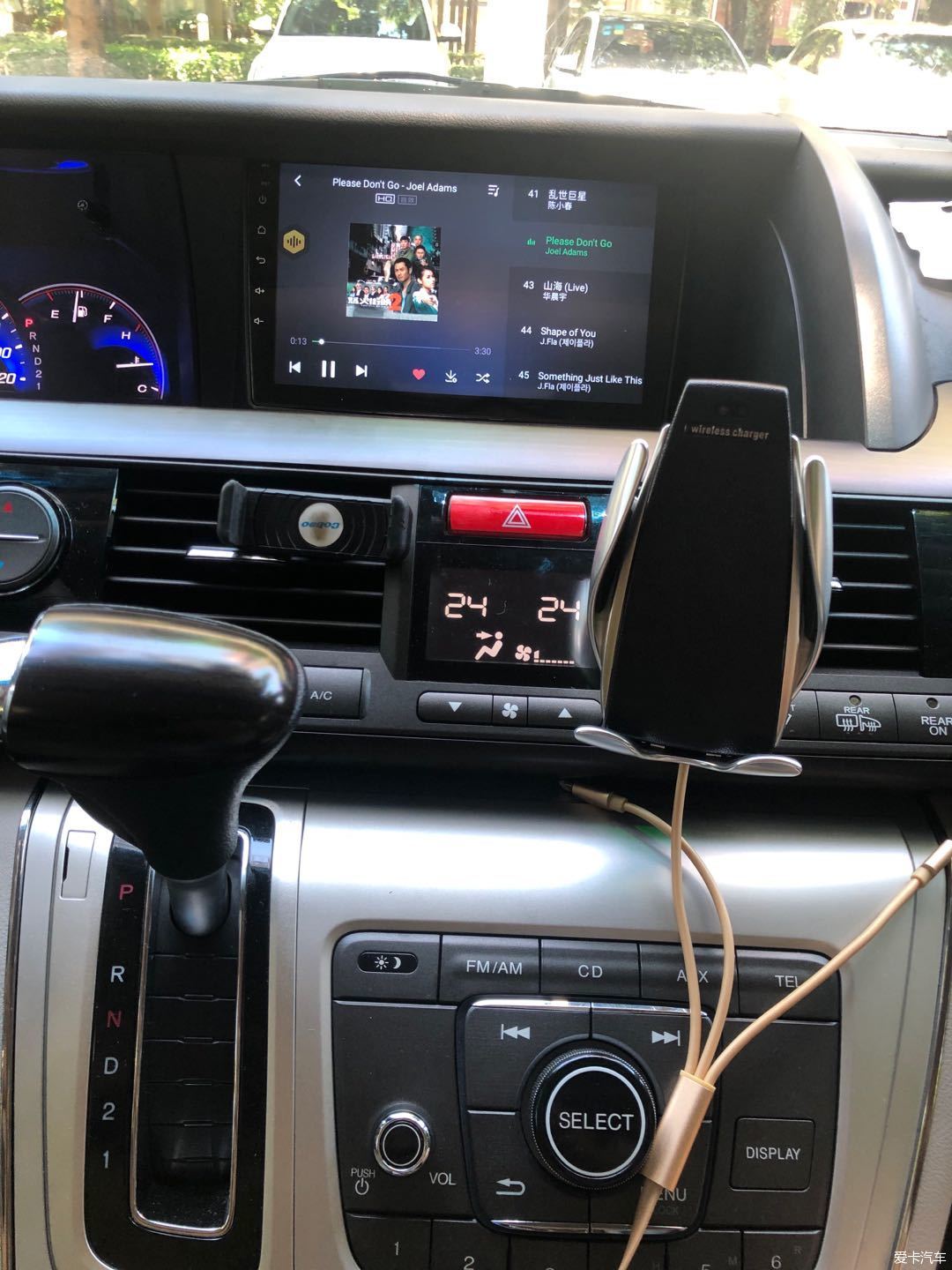

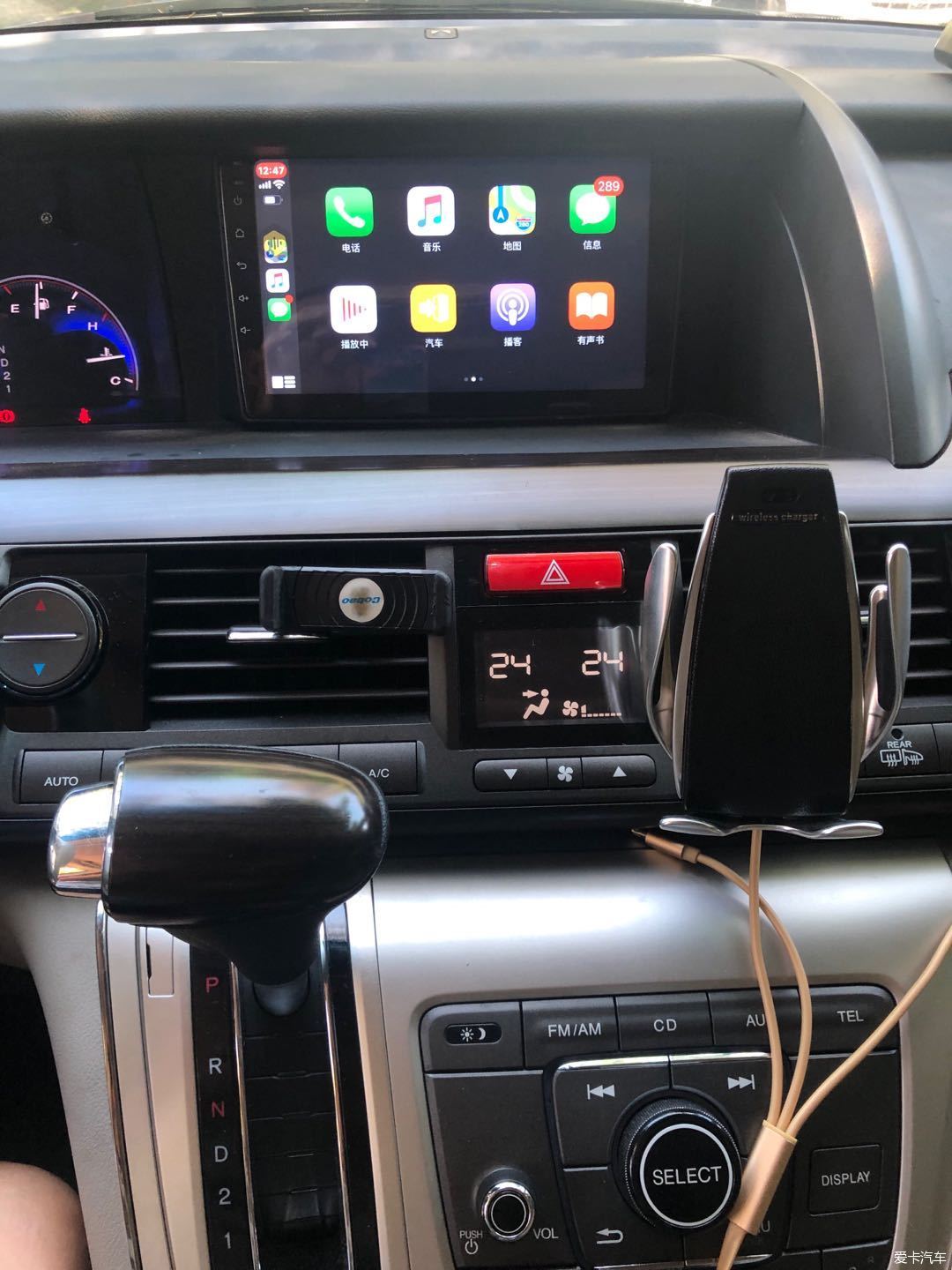

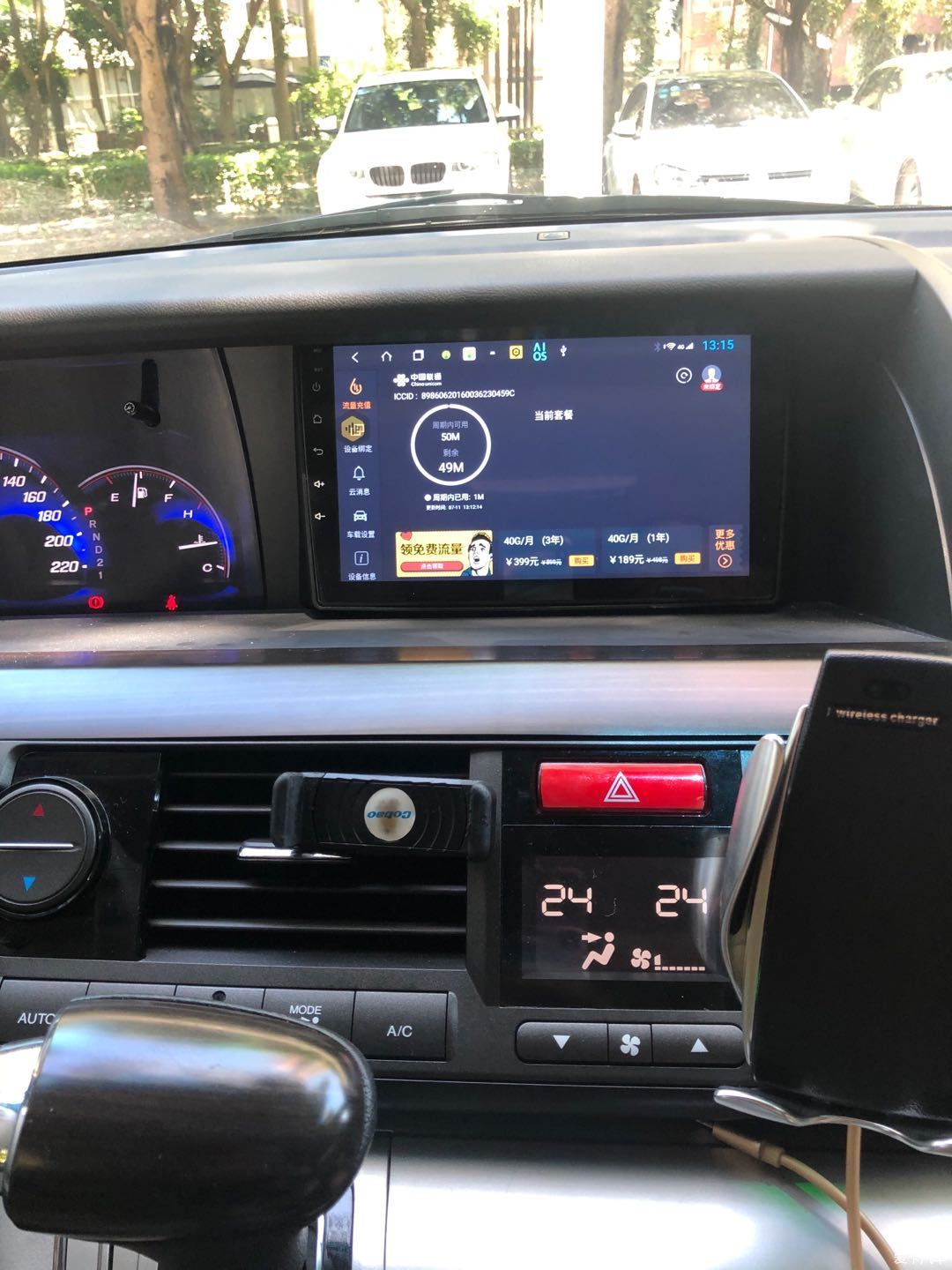

安装完毕大功告成，请欣赏。
[
