经过半年多时间的不懈努力,今天马瑞利RT6CarPlay系统终于初步改装成功,谢谢论坛里各位朋友的鼓励和帮助
马瑞利CarPlay装车成功
马瑞利RT6原车状态
马瑞利CarPlay装车成功
CarPlay模块启动
马瑞利CarPlay装车成功
这个模块应该可以兼容安卓的car life ,不过我没有安卓手机,所以没有试过
马瑞利CarPlay装车成功

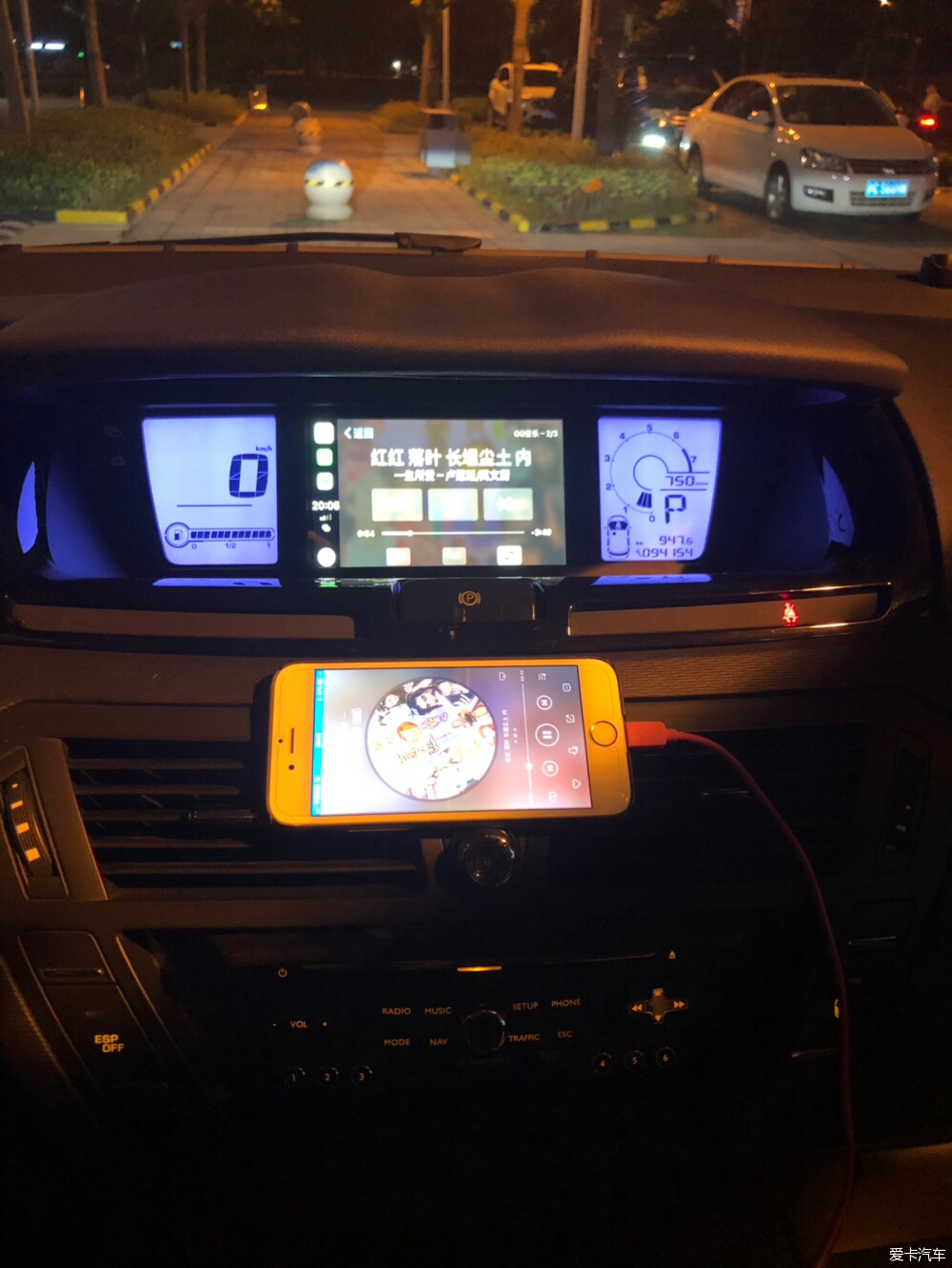

QQ音乐
马瑞利CarPlay装车成功
电话界面
马瑞利CarPlay装车成功

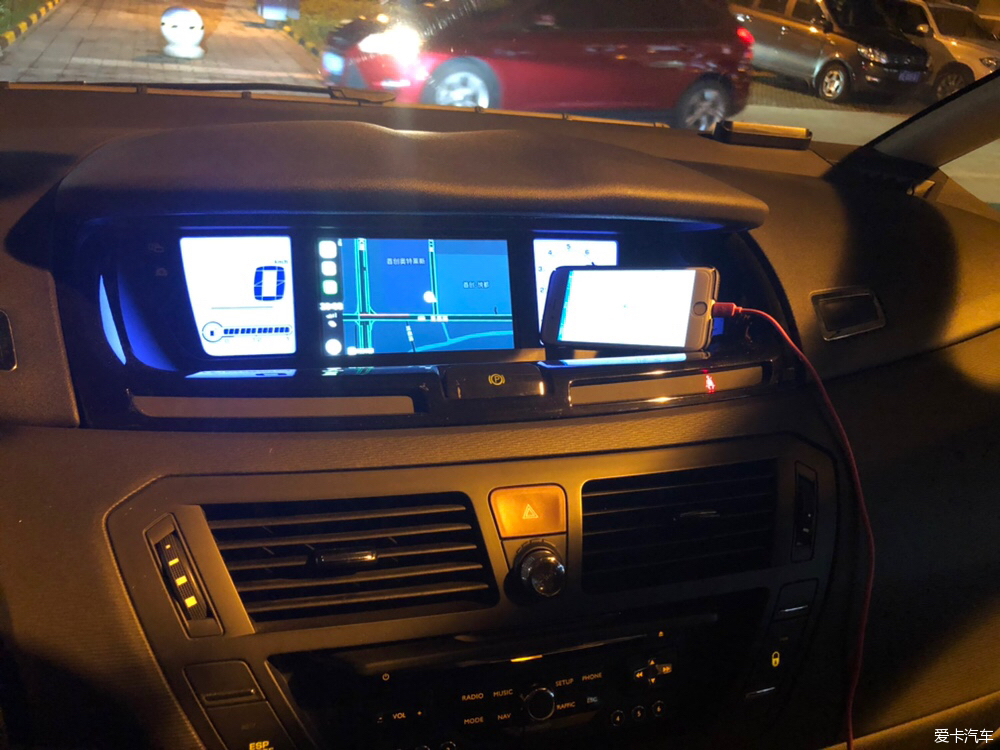

高德地图,再也不用抱怨马瑞利地图太老了
马瑞利CarPlay装车成功
核心技术,马瑞利RT6单6口LVDS视频解码、SHD LVDS视频编码模块,这过模块由笔者请专业人士历时三个多月研发成功。
22019-08-11 20:55IP属地:上海
马瑞利CarPlay装车成功
CarPlay自带的系统
马瑞利CarPlay装车成功
胎压监测,因为在调试模块过程中断路好几次,需要从新匹配
马瑞利CarPlay装车成功
行车记录仪界面
马瑞利CarPlay装车成功
之前加装的隐藏式行车记录仪
马瑞利CarPlay装车成功
合影
马瑞利CarPlay装车成功
带协议的倒车影像
马瑞利CarPlay装车成功
前视影像
32019-08-13 13:23IP属地:上海
目前没有考虑hdmi接口,因为我的车没有这个需求
42019-08-14 06:48IP属地:上海
是的,这是拓展性功能了,做到也不是件难事,不过开车看视频有违我改装的初衷,也有违CarPlay开发的初衷,如果你实在喜欢看的话,我有个一分钱都不用花的方案,就是把你的水果手机越狱,这样的话,不要说看视频,看网络电视,你打王者荣耀都行
52019-08-14 14:25IP属地:上海
是的,我只是爱好者,没有考虑到商业化,这个模块用途单一,只针对马瑞利RT6实现CarPlay,马瑞利这个主机本来市场占有率不高,而且比较老旧,好多都改了,可以改MRN、RCC等主机了,现在还在使用的这个主机的一个是没有办法升级,还有的就是情怀了。
这台大毕是我全年11月份买的2手车,原厂的马瑞利RT4根本没有办法用,没有蓝牙电话,没有蓝牙音乐,操作也不够方便(品牌的主机都不方便,我老婆CIC主机,我自己的NGT4.5都不方便),所以决定更换主机,当时能够改的主机有3个,1马瑞利RT6、2MRN,3RCC。因为我在2017年给CIC、NGT4.5加装过CarPlay模块后,使用非常方便,由于RT6没有办法加装CarPlay模块,所以第一个排除了,RCC自带CarPlay系统,应该是最合适的,但是RCC的屏是8寸,硬件兼容性差,还有什么点,主机没有面板,会很丑,所以也排除了,因此我第一次改的只能是MRN的主机+CarPlay模块。
马瑞利CarPlay装车成功
CIC主机加装CarPlay
马瑞利CarPlay装车成功
NGT4.5主机加装CarPlay
马瑞利CarPlay装车成功
和CIC主机配套的CarPlay模块
马瑞利CarPlay装车成功
今年一月改MRN
马瑞利CarPlay装车成功
MRN屏
马瑞利CarPlay装车成功
MRN加装 CarPlay
马瑞利CarPlay装车成功
MRN主机
但是问题出现了,MRN主机对大CP的原车支持度不高1、不支持原车行车电脑,2、对原车的方向盘右下部分的按钮不支持。这两个问题始终困扰着我,心里相当的不爽。当然也可以通过一些办法补救,如加装C屏,可以显示行车电脑数据,但是这样的方法,总是满满的汽配城味道
马瑞利CarPlay装车成功
装MRN主机的效果
马瑞利CarPlay装车成功
加装C屏,用于显示行车电脑的数据,浓浓的汽配城味道
所以心里对这个改装方案一直不认可,在2月中旬贪小便宜,比较低的价格买到一套马瑞利RT的主机。于是重新改了一套RT的主机。
这里要感谢几位大神他们以前的贴子对我这次能够改装成功,提供了非常的帮助。
第一篇是THINSY大神在爱卡C5论坛的导航机头参数定义的文章//www.xcar.com.cn/bbs/viewthread.php?tid=17253004。这篇帖子我是看了无数次了,这是玩标雪机头的敲门砖。
第二篇是ALONE大神在爱卡C5论坛的换马瑞利导航的教程//www.xcar.com.cn/bbs/viewthread.php?tid=18986716。
第三篇是本论坛的回忆1029大神的帖子//www.xcar.com.cn/bbs/viewthread.php?tid=19062923
马瑞利CarPlay装车成功
这张资料图是关键
在我第二次改马瑞利主机后,发现了两个主机的优缺点。马瑞利RT6完全支持原车协议,而且有蓝牙音乐和蓝牙电话,还支持U盘,相对RT4是个飞跃,但是操作同样不方便,没有配套的CarPlay模块;MRN的优缺点这里就不再重复了,还有就是两台主机的做工和用料不是一个级别的,音质也是RT6好MRN很多。所以坚持使用RT的主机是基本思路,以后的改造就是围绕如何提升性能方向去做了,所以用RT的主机加装CarPlay模块的想法逐步形成。
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
第一个难题题就是两者的主机的视频编码、传输方式不同。RT6用的是老式的10P LVDS传输技术,MRN用的是现在流行的HSD LVDS高速传输方式,这是要转换的。太专业了,已经远远超过了我说掌握的知识了,怎么办?啃书啊,研究啊,3月份到5月份这段时间就是查资料,网上请教大神啊。但是收效甚微。直到在淘宝上搜索转换模块是遇到了一位大神
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
拆啊,装啊,反复实验,整整两个月。
直到遇到了一个大神。
62019-08-14 14:26IP属地:上海
下午开会,明天在写
72019-08-15 19:55IP属地:上海
马瑞利CarPlay装车成功
【d[s357520731]】https://m.tb.cn/h.eQWeP7x?sm=b78931 点击链接,再选择浏览器咑閞;或椱ァ製这段描述€46HMYQdTUqi€后到◇綯℡寳
就是这位大神,是我4月在淘宝上买模块时认识的,当我把我的要求提出后,大神说可以试试,不过研发需要时间。5月10日正式下单委托大神研发马瑞利RTLVDS转MRN的HSD LVDS的视频转换模块。
马瑞利CarPlay装车成功
然后就是漫长的等待,直到7月底大神发视频给我,说研发成功了。
马瑞利CarPlay装车成功
无比的兴奋,7月31日终于收到了模块,先台试,成功,然后连夜装车测试,
马瑞利CarPlay装车成功

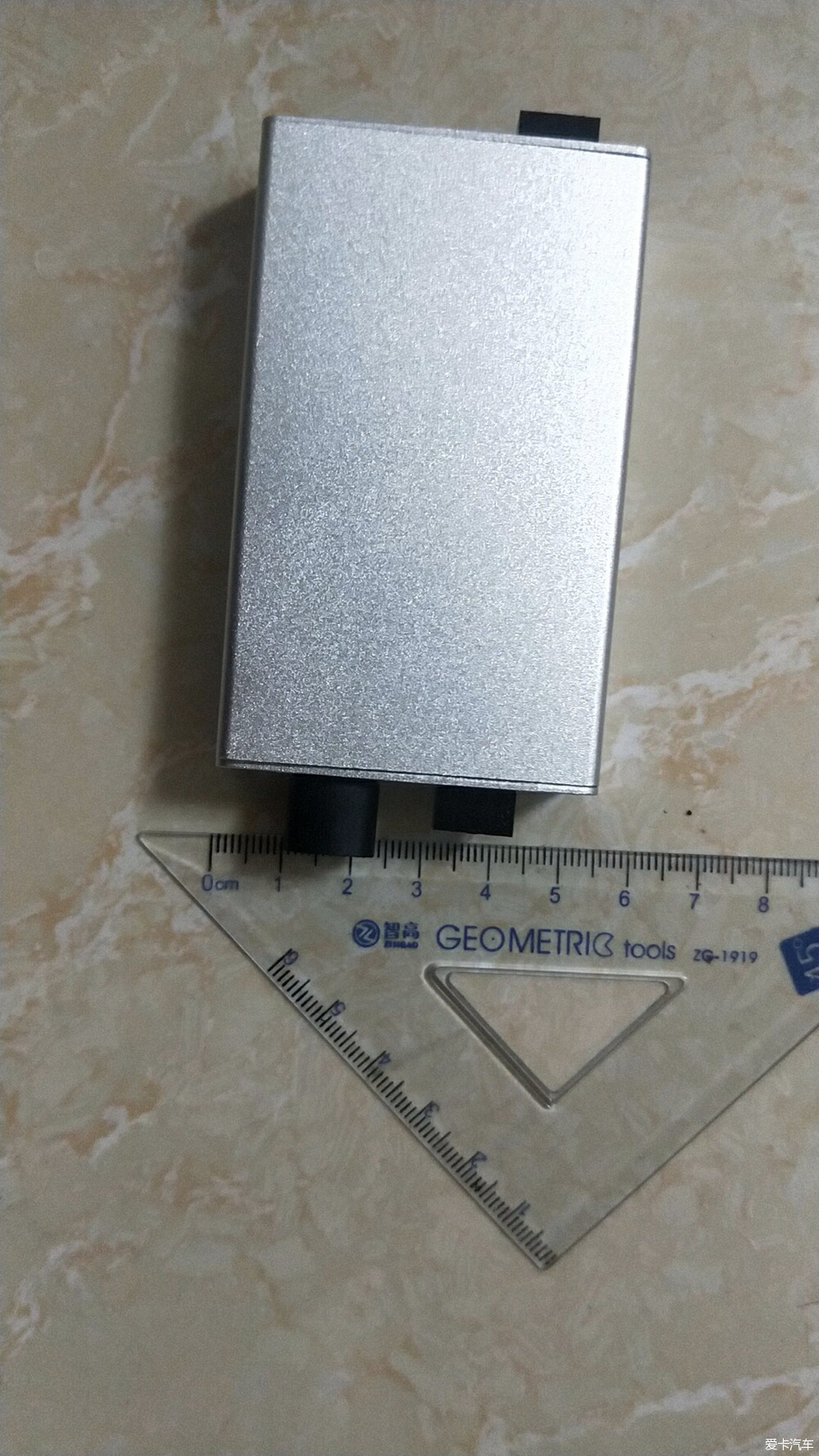

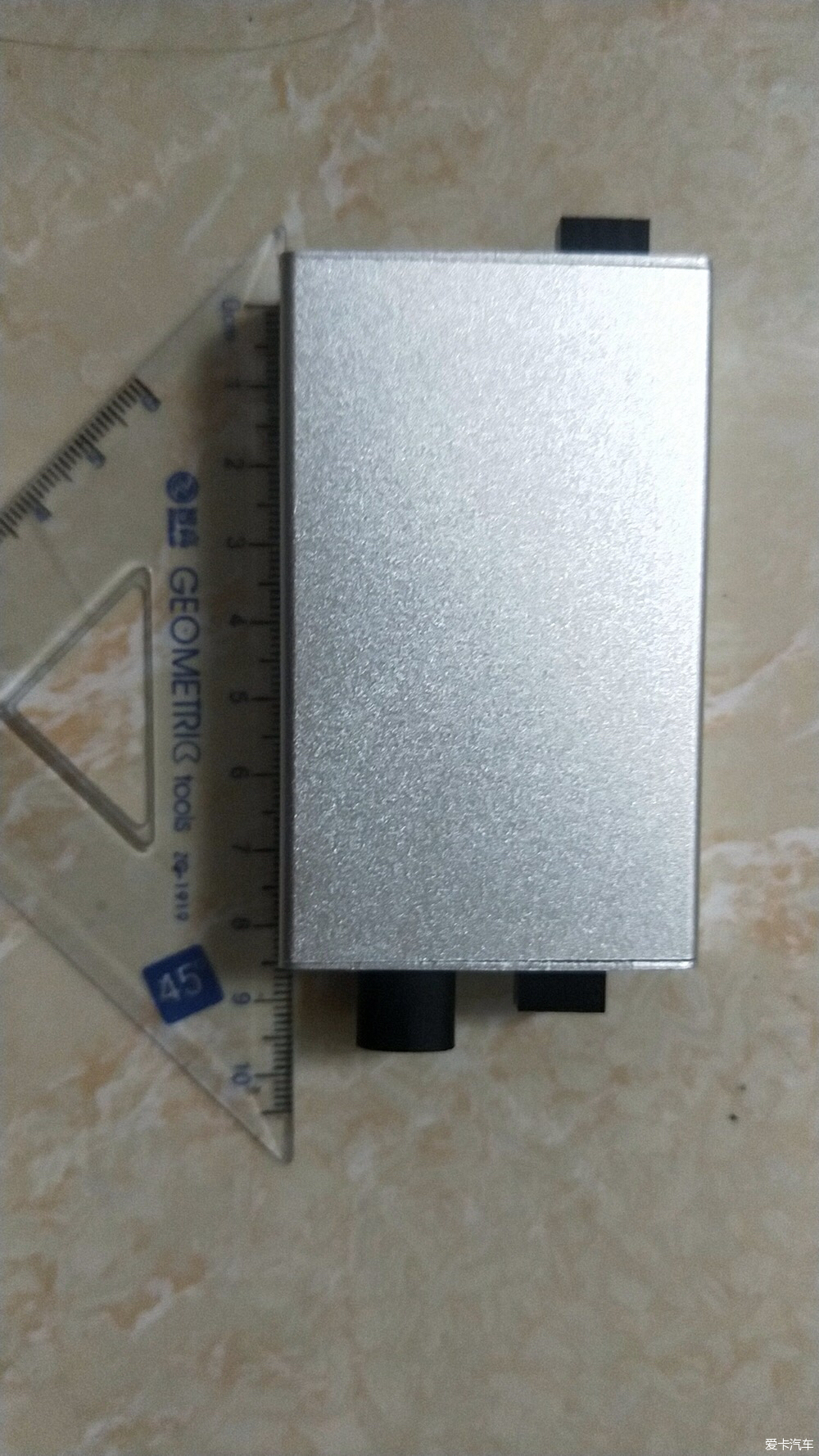

视频转换模块
马瑞利CarPlay装车成功
接线台试成功
马瑞利CarPlay装车成功
装车
马瑞利CarPlay装车成功
挑灯夜战
马瑞利CarPlay装车成功
测试失败,屏幕闪烁,CarPlay模块不能正常启动。
装车测试失败,就要分析原因,台试和装车测试的区别是当中串联了一个CarPlay模块。
第二天带着各种疑问,踏上了去青岛旅游的行程
马瑞利CarPlay装车成功
复原的定远舰,国人的耻辱。
马瑞利CarPlay装车成功
去刘公岛渡轮上拍到的056,海军水面舰艇的小弟弟,现在研究下水60艘了,为祖国的强大自豪。
一回家,立即投入到测试之中,到底什么原因是CarPlay不能正常工作?请教CarPlay模块的生产厂家。
马瑞利CarPlay装车成功
原因找到了,是协议不对,这个CarPlay模块就是为MRN主机配套开发的,我现在车试的装马瑞利主机当然协议不对,原因找到,接下来就是就是解决问题。
不是缺MRN主机的协议,并联一个MRN主机不是解决了吗?
马瑞利CarPlay装车成功
两个主机并联台试
马瑞利CarPlay装车成功
开机
马瑞利CarPlay装车成功
MRN的CarPlay模块
马瑞利CarPlay装车成功
台试搞定
马瑞利CarPlay装车成功
成功
接下来就是装车了
马瑞利CarPlay装车成功
制作MRN的尾插
马瑞利CarPlay装车成功
线束制作,用了电脑风扇的接插件
然后就是装车测试了
马瑞利CarPlay装车成功
一堆工具
马瑞利CarPlay装车成功
车上尾线并线
马瑞利CarPlay装车成功
挑线
马瑞利CarPlay装车成功
并联的MRN主机放在副驾的盖子下
激动的时刻到了,8月10日
马瑞利CarPlay装车成功
天色渐暗,正常开机
马瑞利CarPlay装车成功
CarPlay模块正常工作了
马瑞利CarPlay装车成功

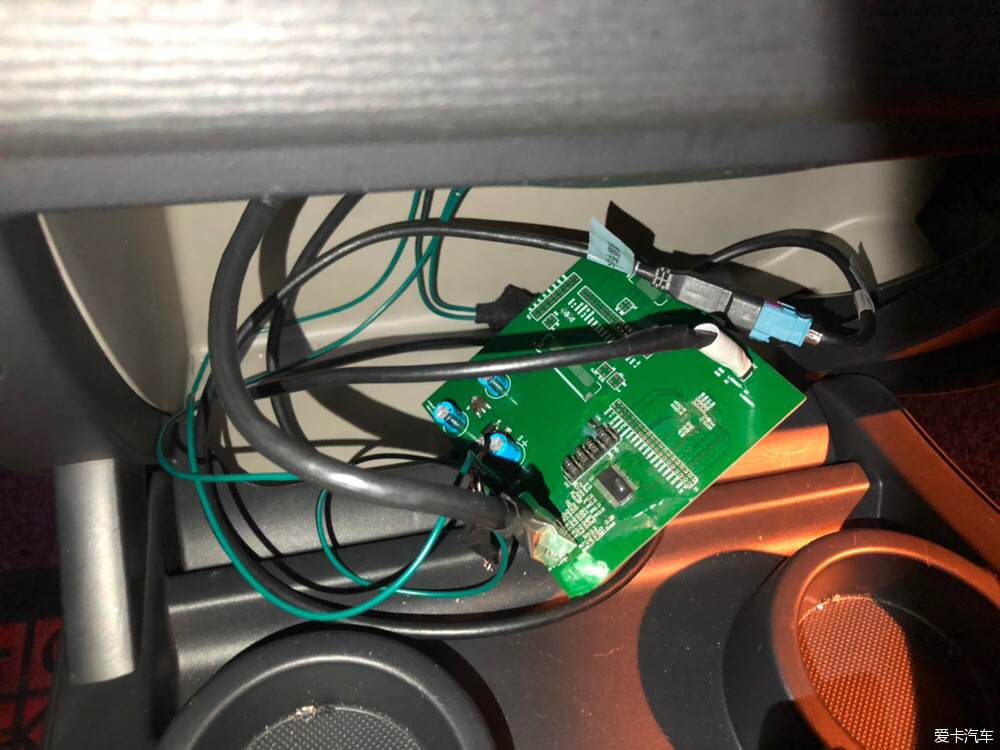

关键的视频转换模块。
82019-08-15 21:18IP属地:上海
这里我还要感谢两位闲鱼卖家在我改装的过程中给了我非常大的帮助
马瑞利CarPlay装车成功
马瑞利CarPlay装车成功
下面是所需要的改装材料的清单
1、视频转换模块
2、MRN主机和屏一套https://market.m.taobao.com/app/idleFish-F2e/widle-taobao-rax/page-detail?wh_weex=true&wx_navbar_transparent=true&id=595871765038&ut_sk=1.XGuQDUufbpkDAJUP91K6QkLo_12431167_1565872458769.Copy.detail.595871765038.386687940&forceFlush=1
3、马瑞利RT主机一台https://market.m.taobao.com/app/idleFish-F2e/widle-taobao-rax/page-detail?wh_weex=true&wx_navbar_transparent=true&id=583504307441&ut_sk=1.XGuQDUufbpkDAJUP91K6QkLo_12431167_1565872458769.Copy.detail.583504307441.386687940&forceFlush=1
4、MRN CarPlay模块一套【标致408(参数|询价)308雪铁龙C4L(参数|询价)C5C3-XRDS6苹果carplay安卓导航模块carpaly】https://m.tb.cn/h.ejEZwCc?sm=68a7a9 点击链接,再选择浏览器咑閞;或椱ァ製这段描述MQFsYQeTXzn后到◇綯℡寳
5、MRN尾线一个【标致 雪铁龙 RD4 RD43 RD45 音响尾线 CD机电源线 CD喇叭尾线线】https://m.tb.cn/h.ej8mPKt?sm=e99632 点击链接,再选择浏览器咑閞;或椱ァ製这段描述C6IjYQe6Lng后到◇綯℡寳
92019-08-16 09:56IP属地:上海
6、MRN电源线束一个https://market.m.taobao.com/app/idleFish-F2e/widle-taobao-rax/page-detail?wh_weex=true&wx_navbar_transparent=true&id=544870198085&ut_sk=1.XGuQDUufbpkDAJUP91K6QkLo_12431167_1565919345372.Copy.detail.544870198085.386687940&forceFlush=1
7、雪铁龙USB线束一根【雪铁龙世嘉爱丽舍标致307 308奔腾B50(参数|询价) B70原车CD机音响USB线U盘线】https://m.tb.cn/h.eQovP10?sm=b6e995 点击链接,再选择浏览器咑閞;或椱ァ製这段描述€UHGsYQULqoI€后到◇綯℡寳
8、雪标USB插头一个https://market.m.taobao.com/app/idleFish-F2e/widle-taobao-rax/page-detail?wh_weex=true&wx_navbar_transparent=true&id=579886602958&ut_sk=1.XGuQDUufbpkDAJUP91K6QkLo_12431167_1565919345372.Copy.detail.579886602958.386687940&forceFlush=1
102019-08-16 13:25IP属地:上海
这套系统需要两个模块,一个是CarPlay模块,还有一个是视频转换模块,视频转换模块就是LVDS进,HSD出,还有一个就是电源
