教你超详细保险盒取电安装行车记录仪和倒车影像
兄弟们我又来了,J1MQQE，给你们发福利了，闲着没事又开始折腾，来个超详细保险盒取电，安装行车记录仪和倒车影像。
用手指两边顶一下
拉出来
F19是前点烟器保险丝
拿出买的记录仪
看见没有，把记录仪插点烟器的插头电线接出来，他就是降压器，红线正极接F19，黑线负极直接接螺丝，然后把电线从驾驶室左边门胶条里面走线到记录仪
开始接倒车线了，从前挡顶棚走线
从A柱胶条走线，往后排线

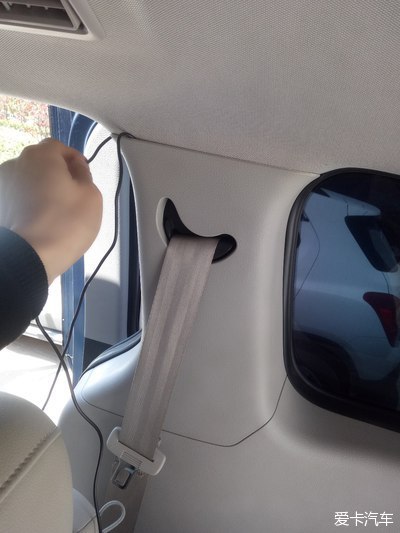

B柱排线，后面全部走胶条里面
屁股这里要拆护板
从这里把电线拉出来
这里比较难弄，慢慢来，把胶套网上卷，插进去
终于插过去了
安装好
拆后护板
电线拉出来

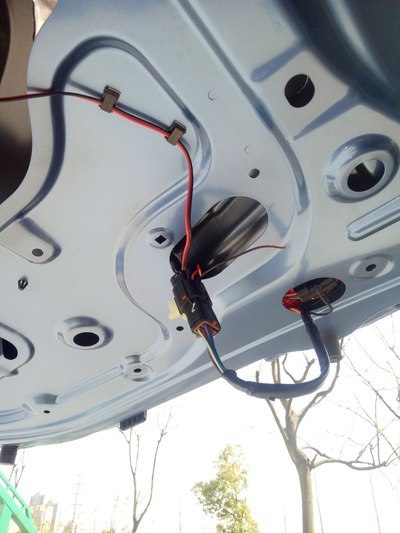

这里电线一定要处理好，不然开车会响的
把左边电灯处插头拿出来，拔掉插头，看图，左上角那个孔是正极，把红色电线插进去，黑色线不需要接
处理好电线
从这个洞把摄像头电线插进来，接上插头，再把护板装好
后面摄像头装好
开机了，先试下倒车，成功了
再看录像，不错，前后双录就是好，不怕碰瓷的了
[
