17年MQB经典明锐升级定速巡航
好久没有折腾了
最近单位给拿了一台17年MQB经典明锐开，我曹，配置真低啊……定速巡航，倒车雷达都没有……也是醉了
研究了下，发现这车原车网关是5Q0907530AG的，硬件版本是530K的，应该是支持激活定速巡航的
正好手上有原来PQ明锐升级ACC手柄换下的老的定速巡航手柄
正好可以闲置利用起来，于是开干，把这车定速巡航升上来
先把网关来远程激活定速巡航

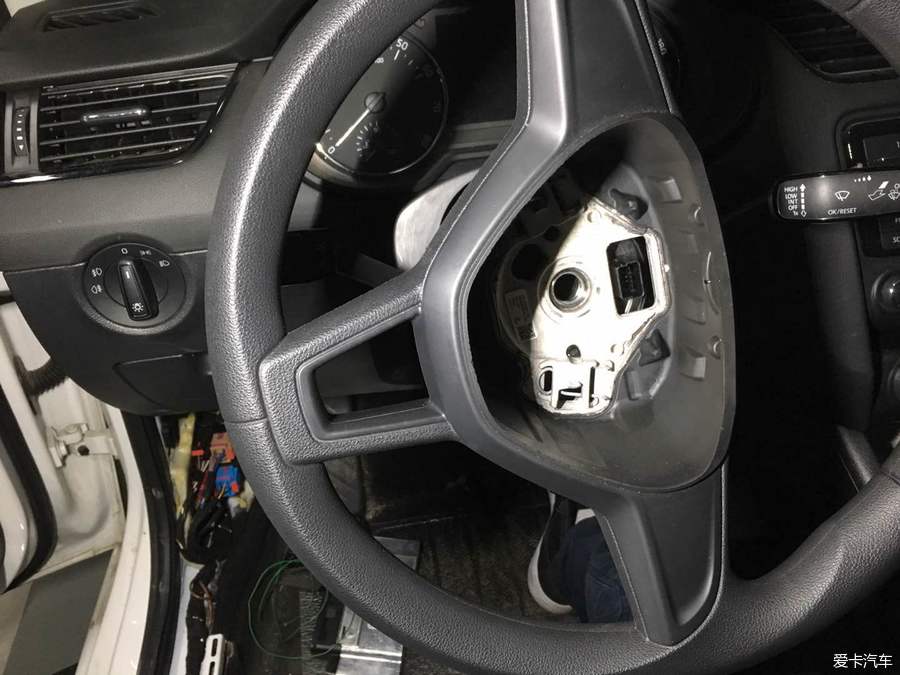

拆下盘子，准备换手柄
气囊就2个卡扣，用小解刀轻轻挑就开了
原来手柄
新老对比
走线
这里有个插曲，查电路图是ECU的T94/23脚到方向盘模块T16/5脚是定速巡航控制线
打开发动机舱，取下发动机电脑插头，拆开傻眼了，这TMD插头上面23号脚有线啊……
回到方向盘模块，上面又没有线
难度电路图查错了？
仔细又看了一遍电路图，发现ECU线是先走进车内，然后通过一个转接插头到方向盘的
转接插头在左前门槛下部
要把发动机舱拉手拆开，拆开那块内饰板

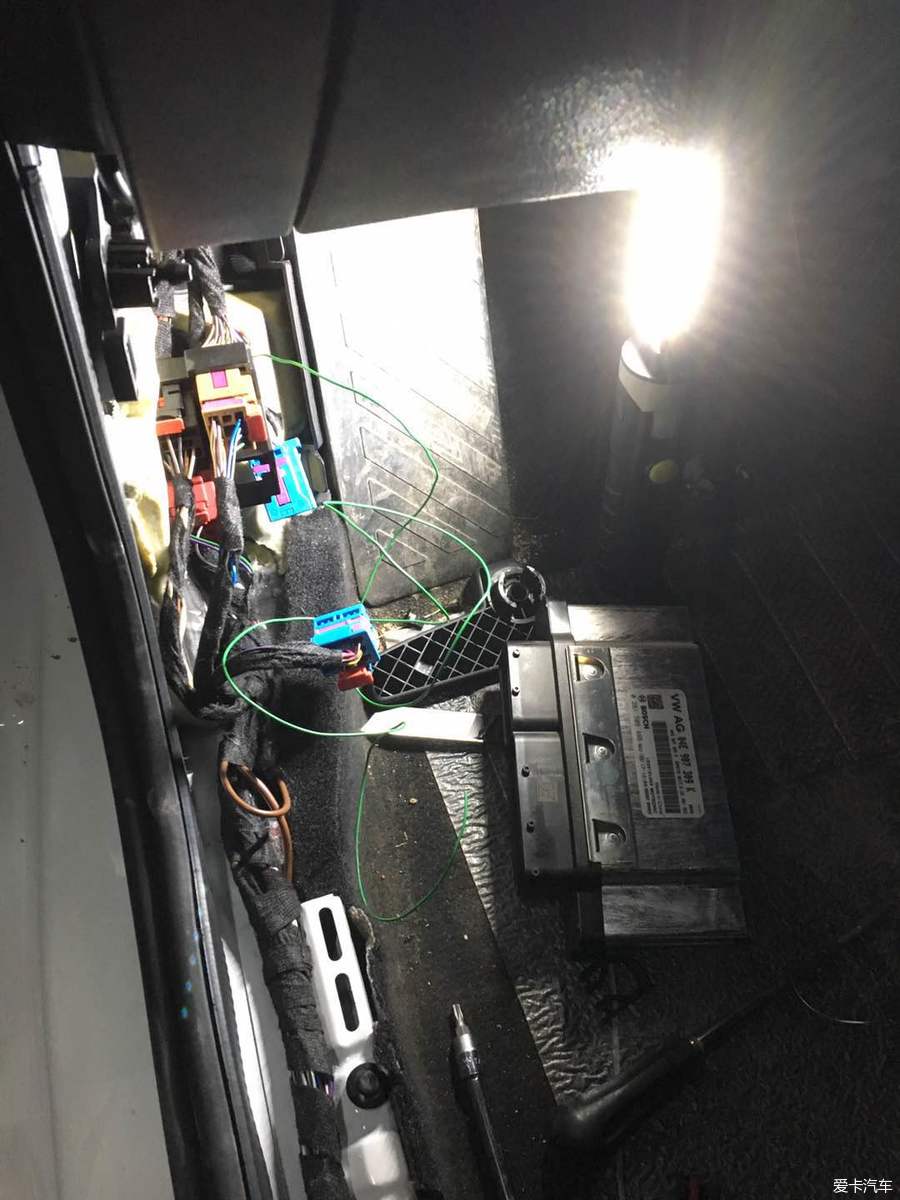

于是费劲把这都拆开了
看拉手
拉手往外拉着，用一个小解刀把一个卡子撬处理就可以取下拉手了。装的时候先把卡子装进去，然后把手直接摁进去就可以了，掌握了技巧拆装还是非常简单的。
拆开这里发现，果然，发动机线是走过了的，但是插头到方向盘的线没有，直接在这里接到方向盘就可以了，方便很多，不用走发动机舱穿线了

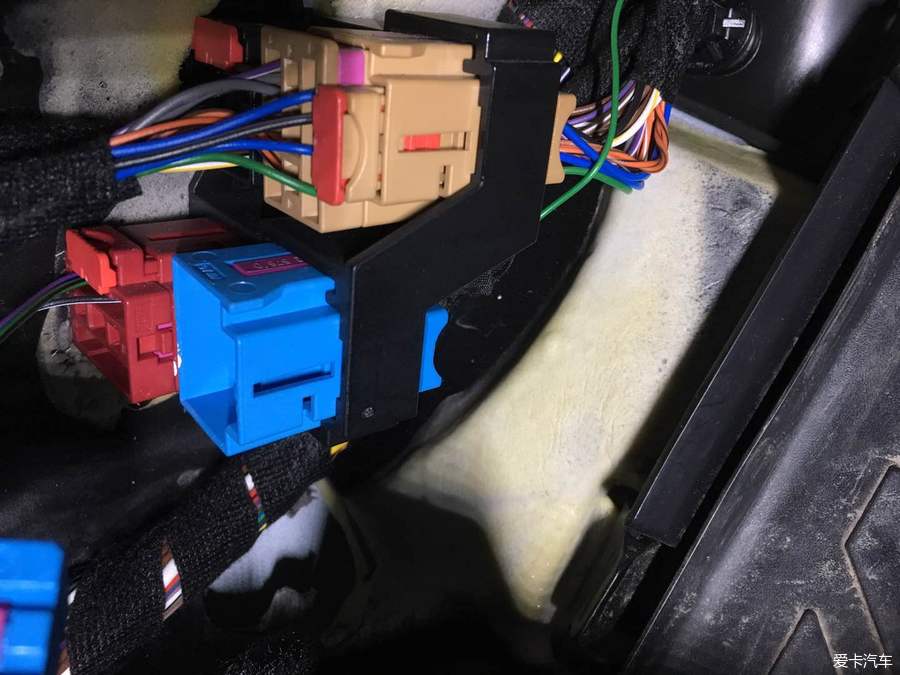

这个蓝色插座就是发动机舱过来的插座，按住后端有弧度的位置，另外一只手从正面把插座往后推就可以退出这个插座

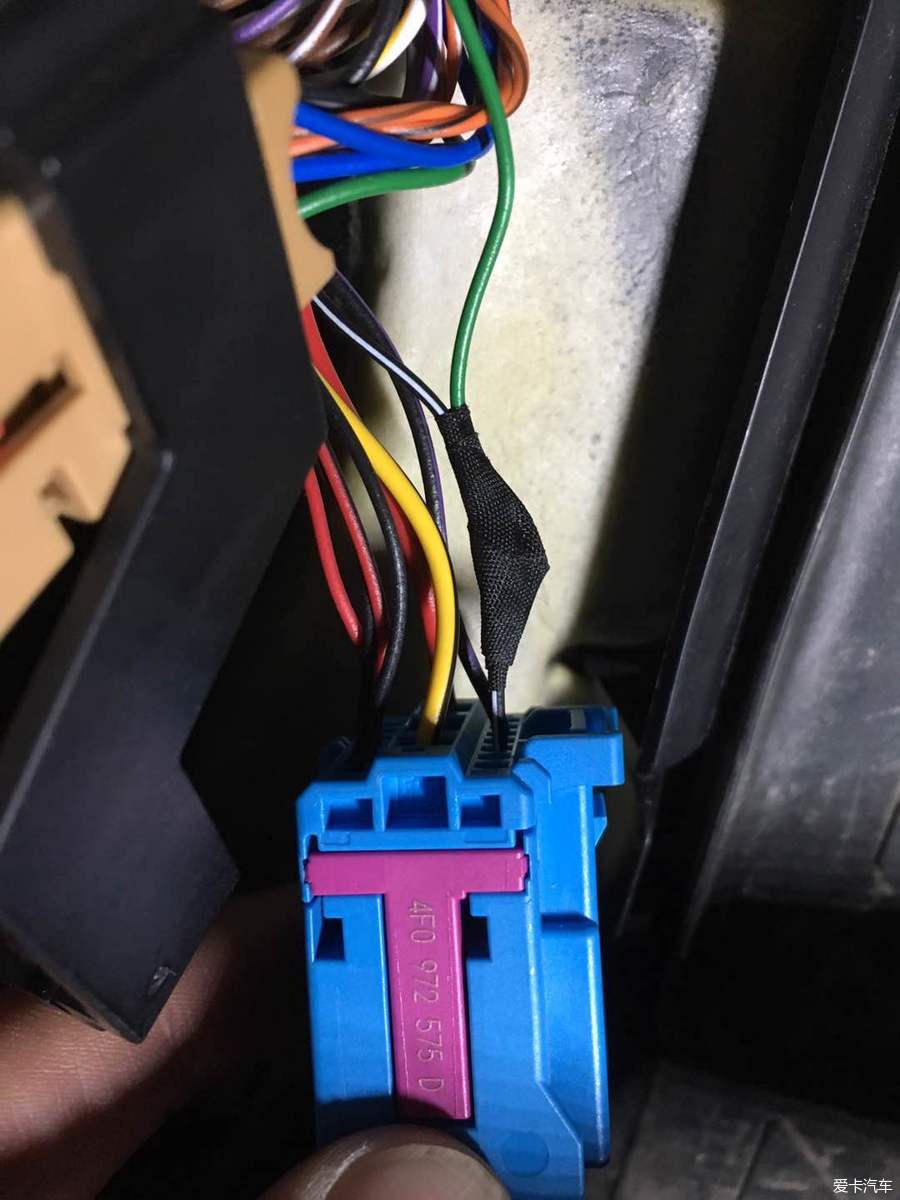

12号针脚，黑/白线就是发动机过来的定速巡航控制线，直接拿跟线并线就可以了。如果追求完美可以做个端子，放插头里，对插，就是原厂范儿了
这根线走到方向盘T16/5号脚
走好线就恢复装车，全部装完就改编码
需要改两个地方：

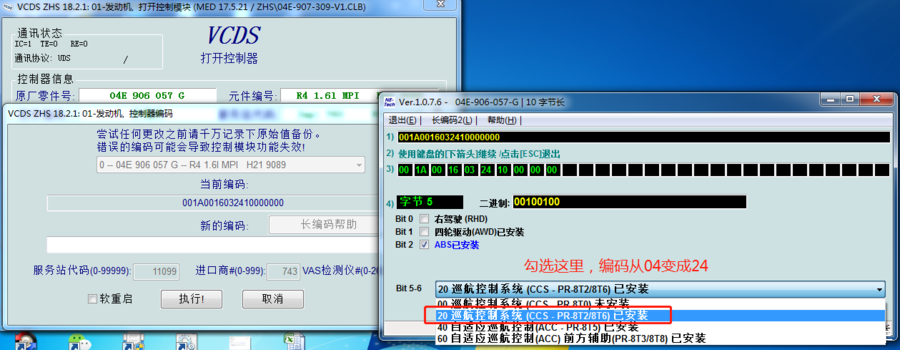

1.发动机

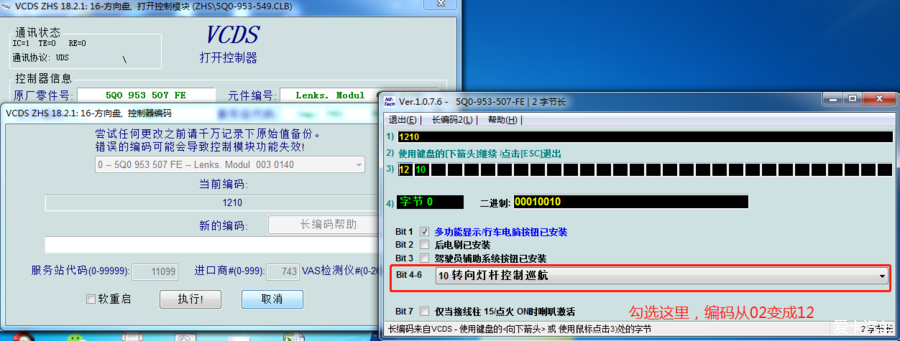

2.方向盘

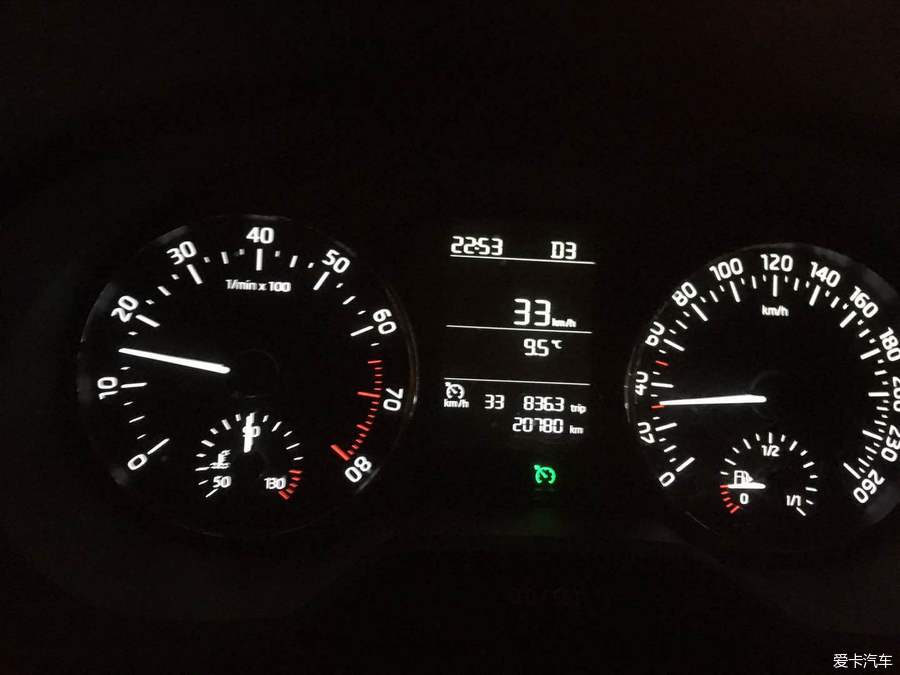

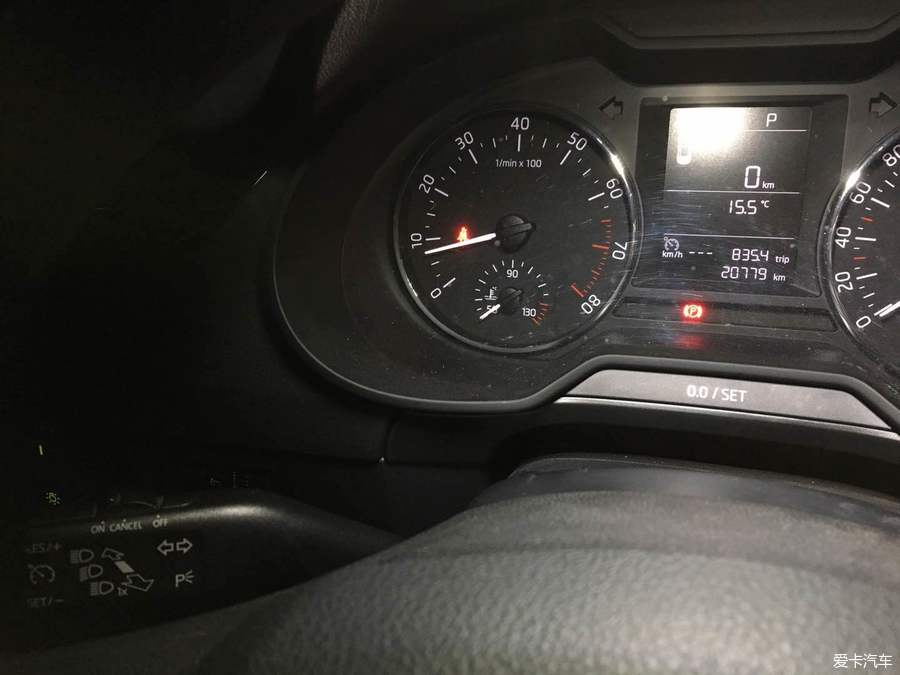

然后就看见仪表有定速标志了
跑起来试试功能
功能都正常
不过路试发现个问题
用PQ的手柄，右侧按键控制仪表没有任何问题
左侧定速开关正常，SET/-键正常，但是RES/+键没反应，按了不起作用。应该是PQ和MQB的手柄还是有点区别。我就暂时忍了吧，无所谓了，稍微麻烦点罢了。
全文完！
