APRS数字中继(DIGI)、因特网网关(IGATE)和气象站（WX）架设

更多APRS详情请关注我的博客：//www.bh8sel.top/一、前景随着IP网络技术的发展，APRS的传输媒介不局限于无线分包通信，还有效利用了现有的因特网进行远距离传输。APRS的应用也不局限于位置报告，还扩展到气象信息、数据遥测、实时交流以及其它数据的发布。因而对于业余无线电爱好者来说，APRS不仅是是在UV上的一种扩展，更是爱好者建立的覆盖全球的位置信息为主的信息发布和查看系统。二、实现的功能通俗易懂的，这次架设的目的就是要实现这样一个功能：比如我带着一台带有aprs功能的电台，通过一个约定的频率，能把我的实时信息通过架设的中继（(DIGI)）传给另外一个持有aprs电台的爱好者，同时依托互联网（(IGATE)）将信息传到APRS服务器后在地图上标出来。同样，aprs电台能够接收到网关（IGATE）转发服务器上来自全世界各地的aprs爱好者的实时信息（这个接收距离就看你和中继的位置）。另外设备又扩展了气象信息，能够把采集到的实时信息上传或是下发。不过申明一点的是设备只采集实时的设备周边的气象信息，采集到的信息仅作为爱好者研究交流使用。四、配置清单1、51TNC：它是一款嵌入式APRS多合一设备，DIGI，IGATE一体化设计，通过软件设置既能单独实现DIG/IGATE，也能混合应用，能够脱离电脑独立运行、接入网络无需更换路由器，可以通过客户端随意管理。而且集成网关、数字中继、气象站、远程控制等多项功能和GPS接口与一体，编解码高效稳定，体积小巧、功耗低。2、气象板接口板：接口板接插件包括温湿度传感器、气压传感器、气象传感器接口。3、风速风向雨量气象传感器套件：安装时候需注意几个事项，雨量安装需要水平，撑杆不能太细，如果摇换的话会影响准确度。风向需要校准方位，手机指南针校准方位就行了，这样风向才准确。4、小型百叶箱：也就是气象罩，我采用的规格:内径61MM，10层，不够的话可以加层，层数越高，通风性能更好，测量更准确。里面可以塞入气象板、攀藤PM2.5检测等传感器。配件附有折弯板，用抱箍固定在撑杆上就行。5、美版GM300（麦仓）：采用V段25W功率两信道麦仓作为收发电台，频率很宽，136Mhz—162Mhz，但是写频需在DOS下运行，尝试过XP无法读写电台。不过写频倒也简单，后面附有写频的几个指令，频率144.640Mhz，功率10W。还有一个问题，如果在城市中使用还是建议将频率换为U段，测试过解码率要提升一倍多！6、电源：13.8v戴尔电源，12V改装，网络上有改造的教程，这个电源用料十足，不管是做工和屏蔽都做得很好。7、天馈系统：天线采用华鸿1.2米UV双段天线，做工不错、价格适中，天线一寸长一寸强，如果需要高增益还需换更长的天线。馈线使用3米50—5馈线，建议换更粗一点的馈线，比如-9或是-12。8、线材辅料：采用室外网线电源线8加2线组（规格：8*0.5无氧铜 2*1无氧铜），这样能够实现220V和网络一条线直接上楼顶、不锈钢防雨箱（规格：300*400*180），这个规格的箱子电台、TNC、电源、插座、交换机装入以后刚好紧凑。天线和气象站撑杆（附有草图，采用32的不锈钢管，铁件加工处焊接成型后上楼顶）、其他的就是捆扎带、膨胀螺栓、抱箍等。五、附图有点凌乱，凑合着看一下了，欢迎一起交流学习。BH8SEL，VY73!

和远处的福塔遥相辉映。

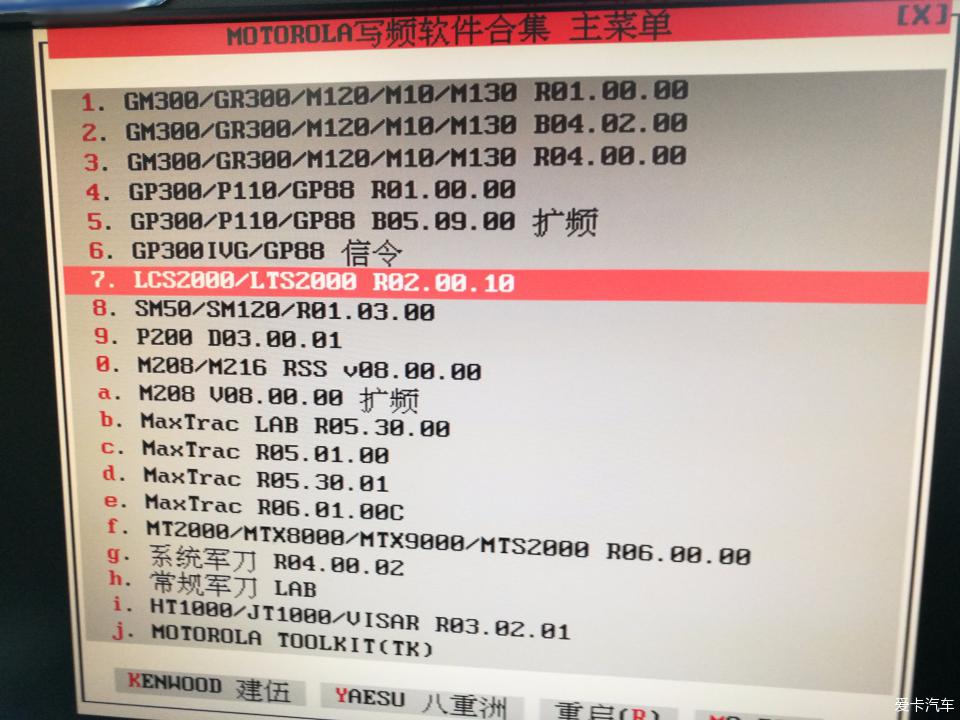

有点坑，需在DOS下面写频，还好找了一个现成的写频软件集！在DOS下集成了八重洲、建武、摩托罗拉几个常用的电台写频软件，很方便。

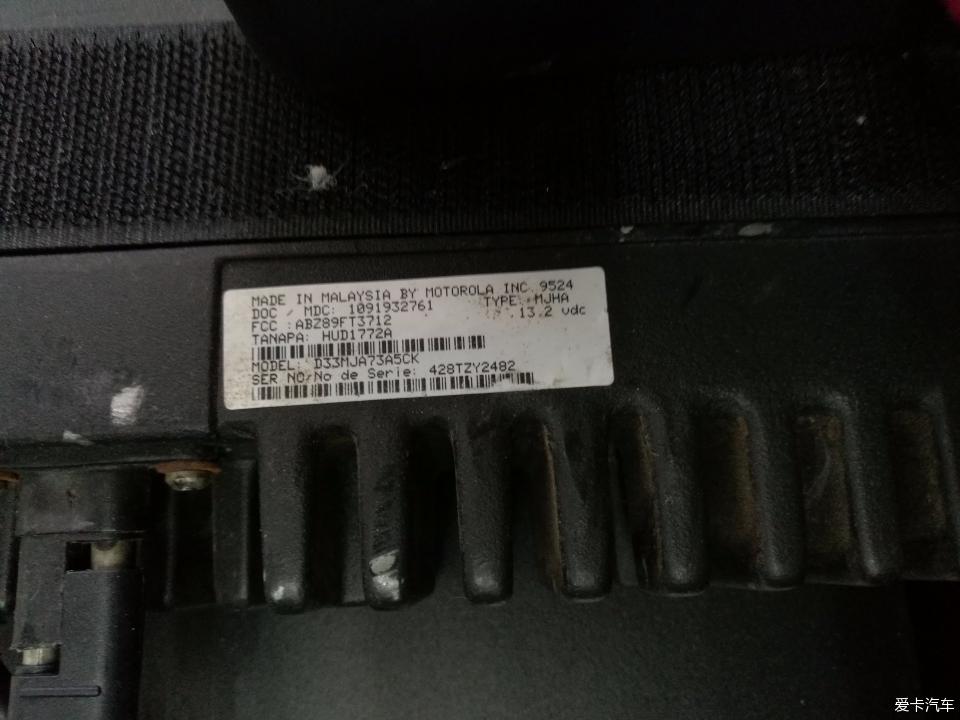

麦仓的一些参数，看这里！摩托罗拉的机器就看这个串口来区别，百度有介绍。

几个常用的写频的指令。写入再附一个，需要用：F3 F8 F2，这样才能写入机器。

麦仓连接TNC的内部接线，拍得不太清晰，下次上个细节图。

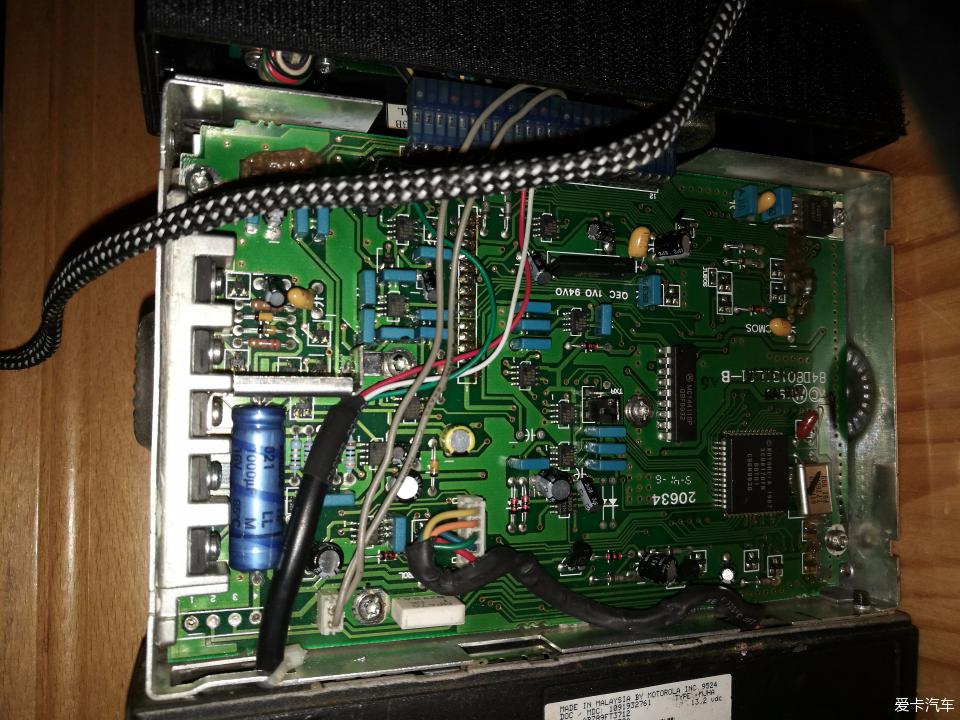

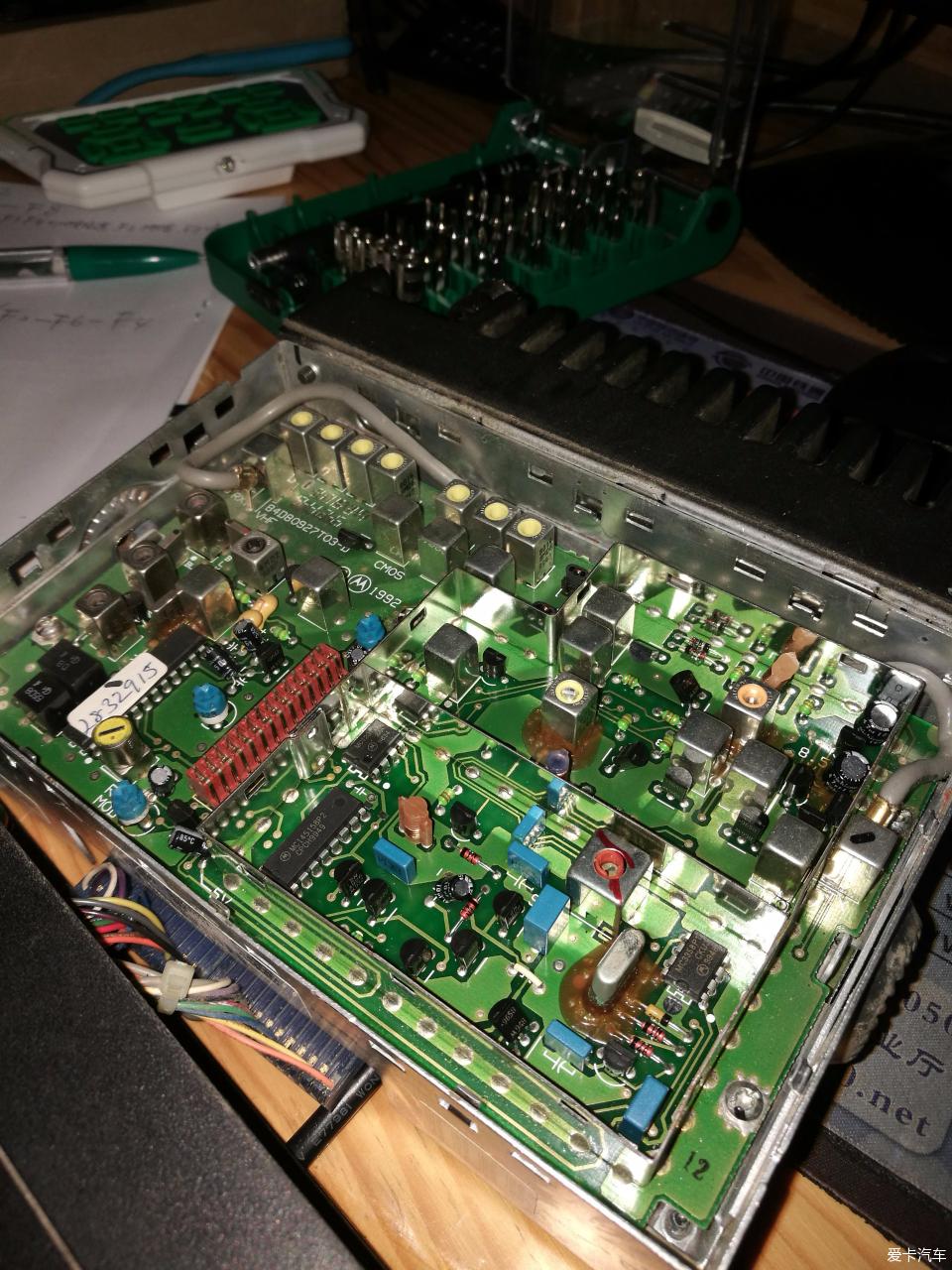

拆开看了一下做工，对这个电台不太了解，仅能够写频而已。

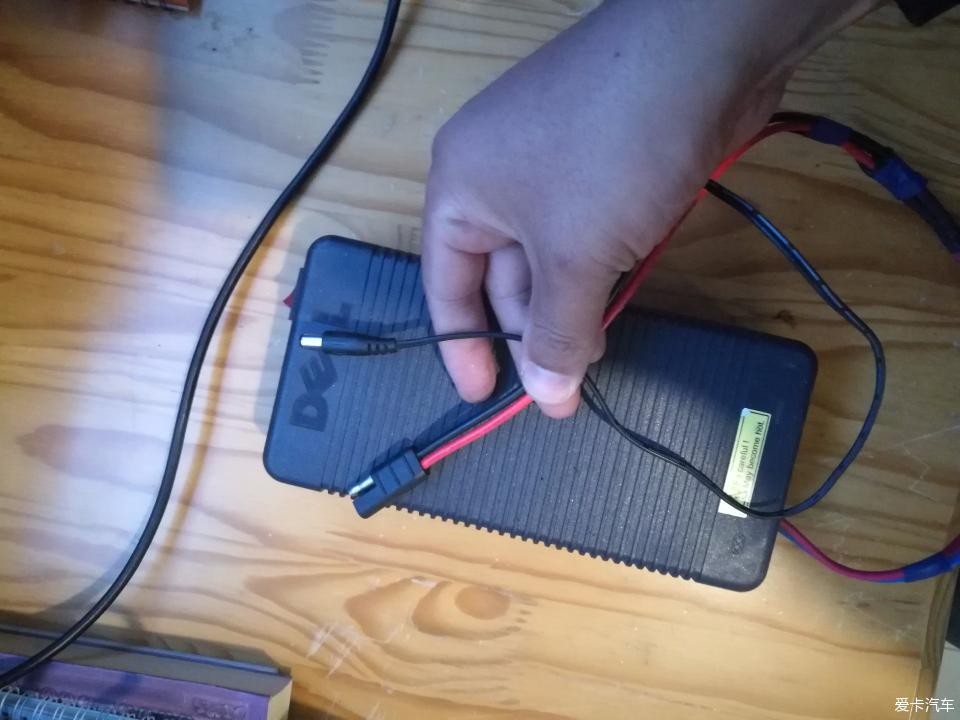

戴尔12V改装13.8V的电源，网上有改装的教程，这个电源不错，用料十足，值得购买。配合电台和TNC使用，接了一个摩托罗拉电源头和5521电源头，分别给麦仓和TNC供电。

雨量板，2线出来以后接气象板RAIN接口，中间是干簧管，拆开时候需要小心轻放，这个管子很容易碎。

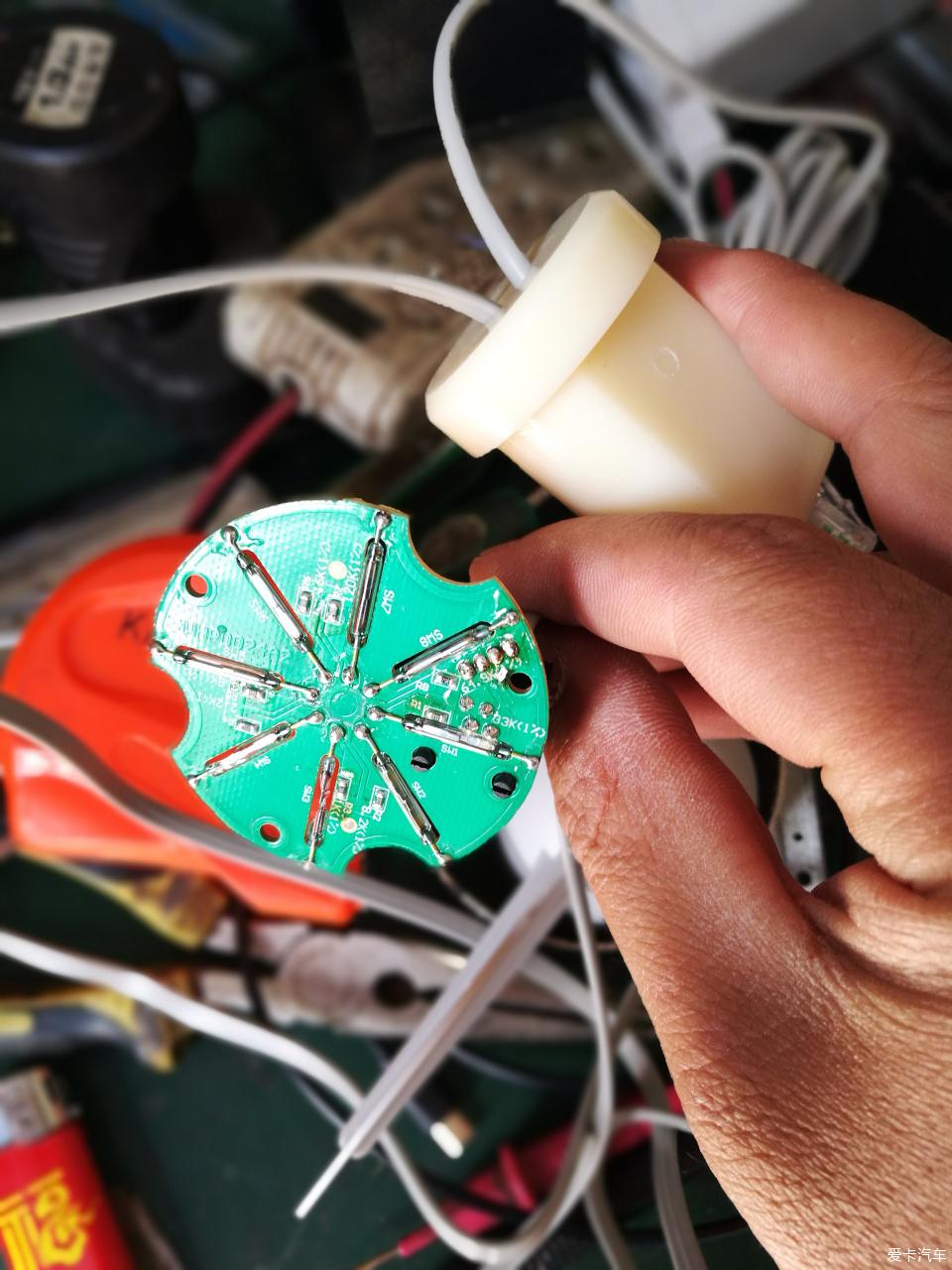

风向板，期间有点坑，不小心拿掉了摔坏了两颗干簧管，还好朋友那里找到两只代换了，好奇害死猫，手不能贱啊！

这个气象罩的接口有点小，雨量和风速RJ45的接头不能穿入，懒得做头，拆开后焊接穿线，也就导致把干簧管摔坏的原因。

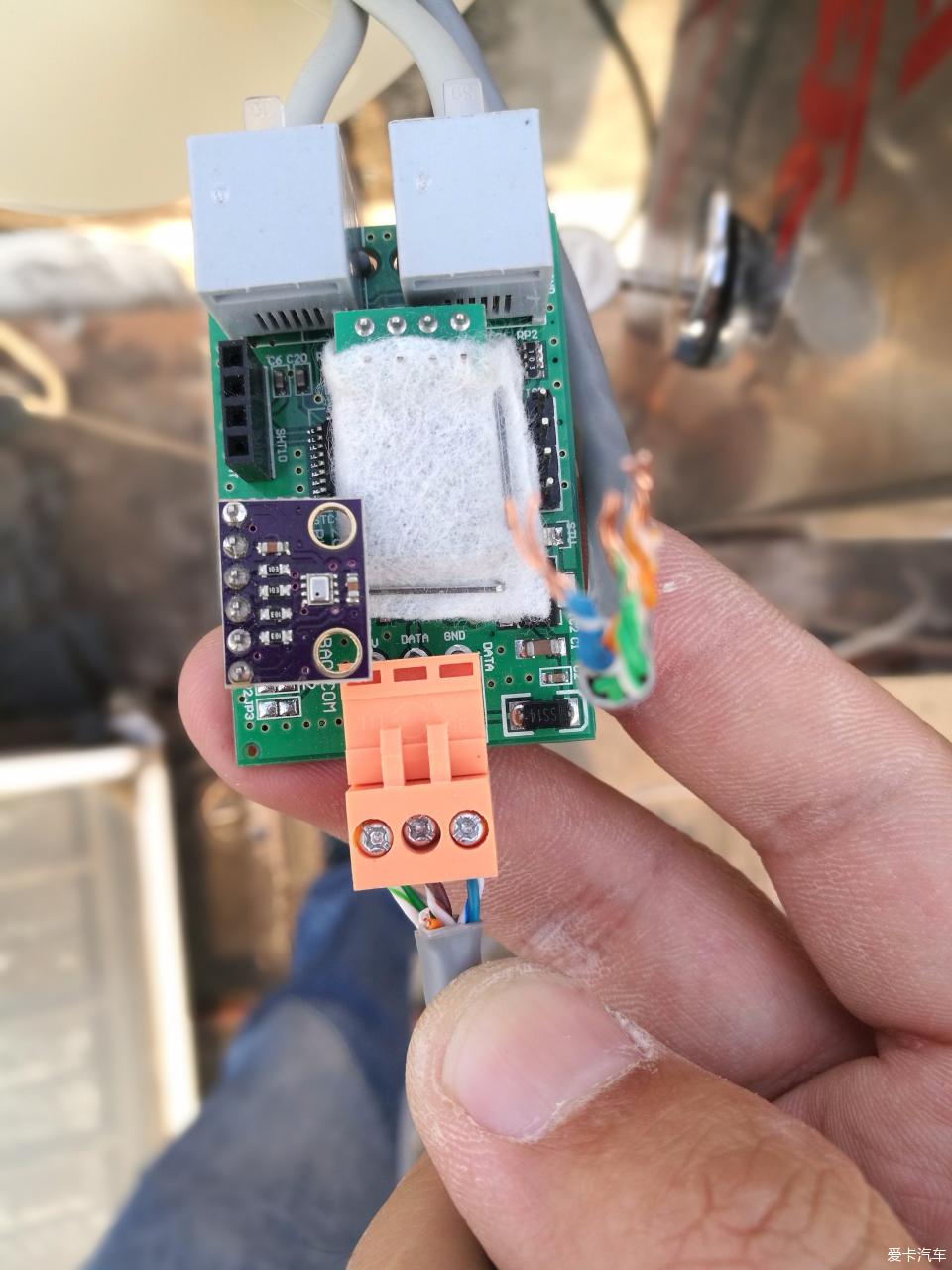

气象板细节图，集成气压和温湿度模块。为防止温湿度传感器进灰后影响指标，这里使用一块防尘布包裹。不过这样处理不知道会不会影响测量的指标。

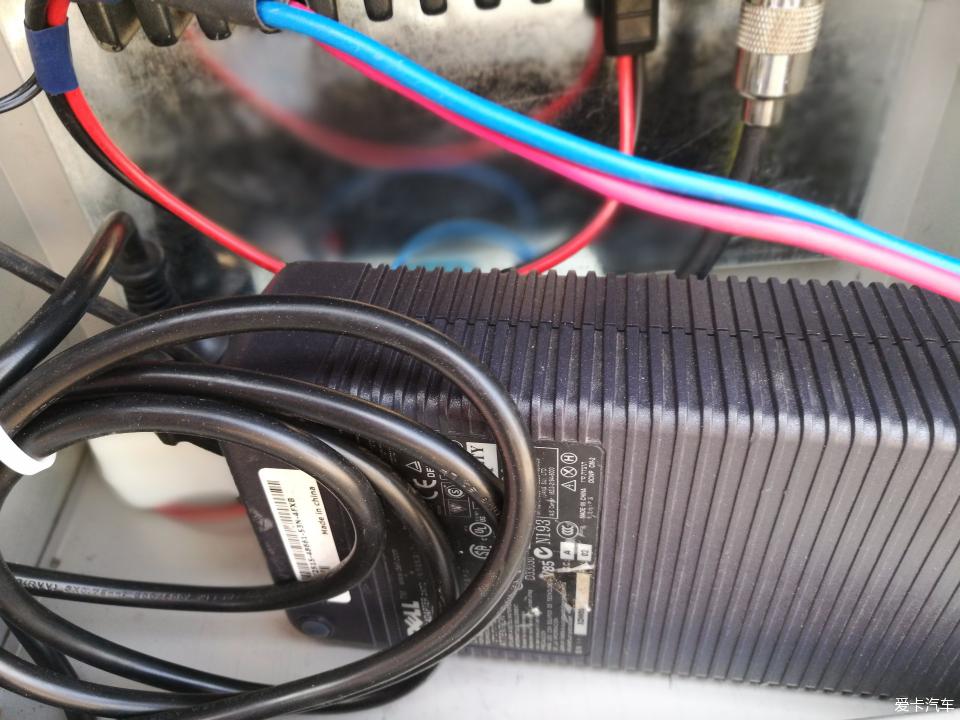

来个电源的特写，这个电源净重有1公斤左右，很是嗨实。改装的时候加装了一个开关，可以随意的控制电源的开关。

固定电台的支架用的是不锈钢的铁皮加工的。电台、TNC都固定在一块铁皮上，这样做达到了TNC、电台都能够很好的接地。

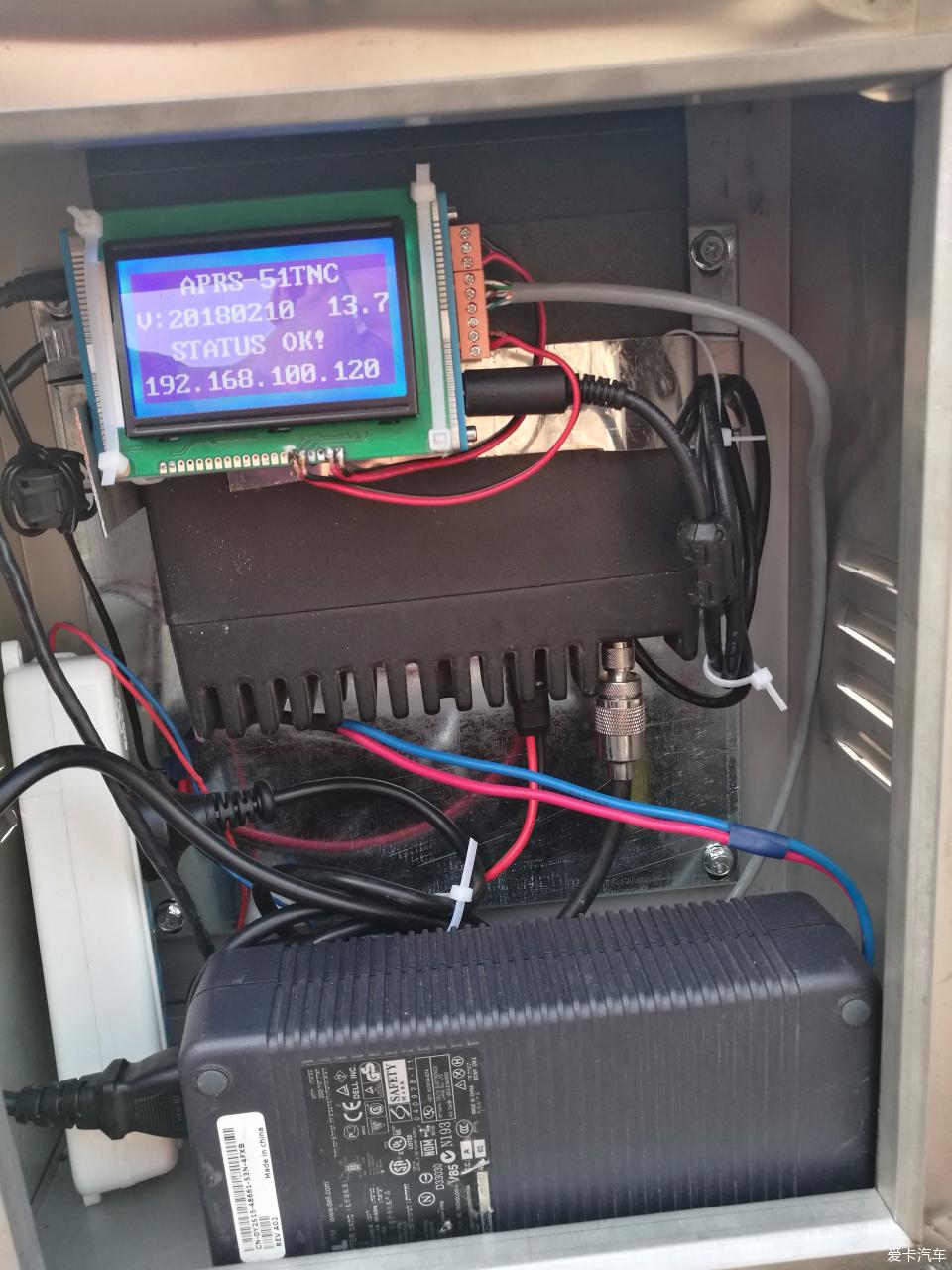

整体的效果，线有点凌乱。屏幕是外加的。LCD12864蓝屏，带字库，几十元的屏幕，显示效果一般。焊接技术有限，请忽略屏幕的飞线。

收到了BH8SEL-13的气象信息后在屏幕上显示的效果。说明传感器接线正确没有问题。

试了用1D打开中继的效果。

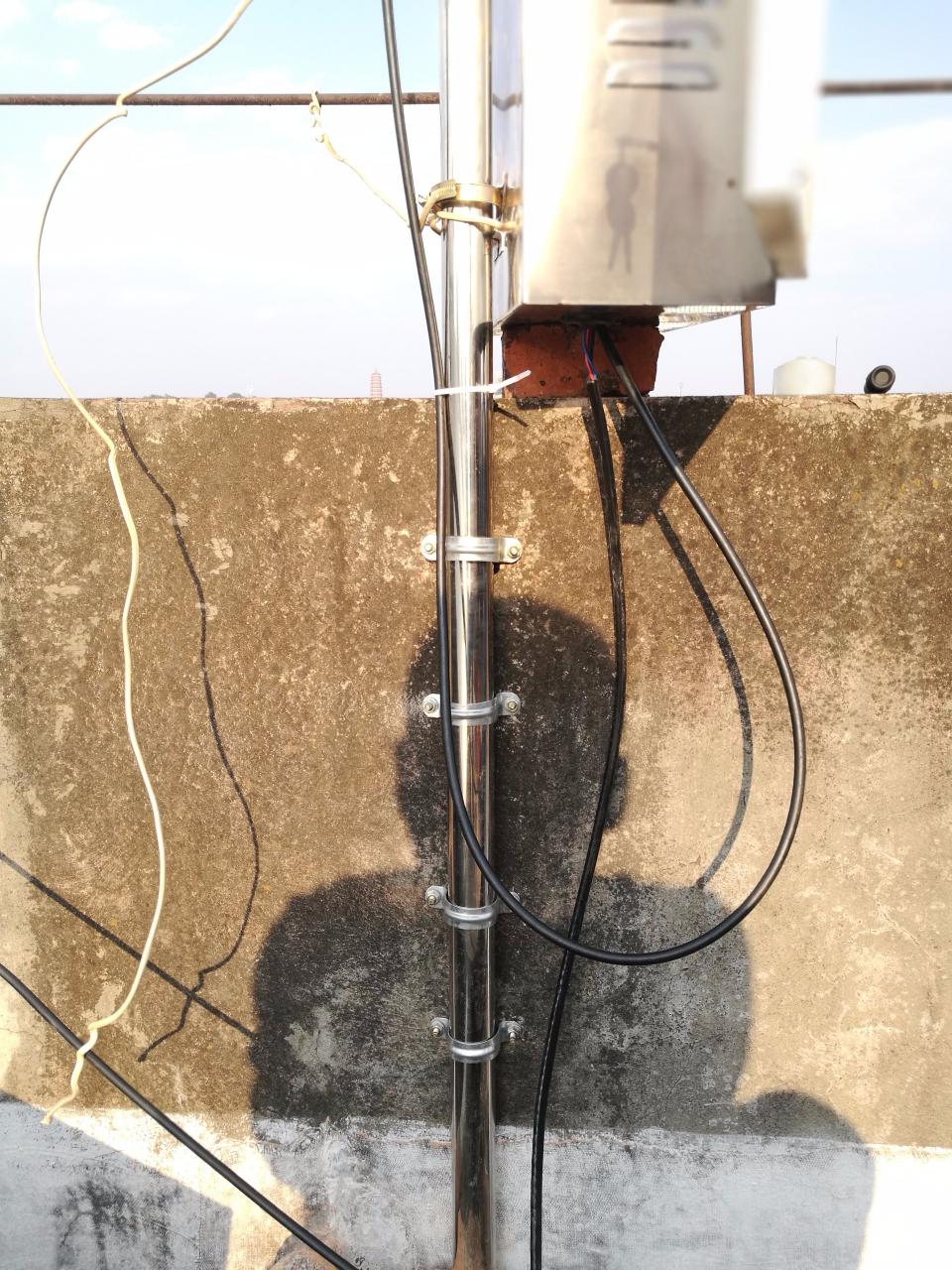

怕动静太大，使用了锂电池的手钻，低估了这墙的硬度，特费劲，8个孔打了近半个小时，期间还打到了钢筋，耗了两组电池才打完八个孔。

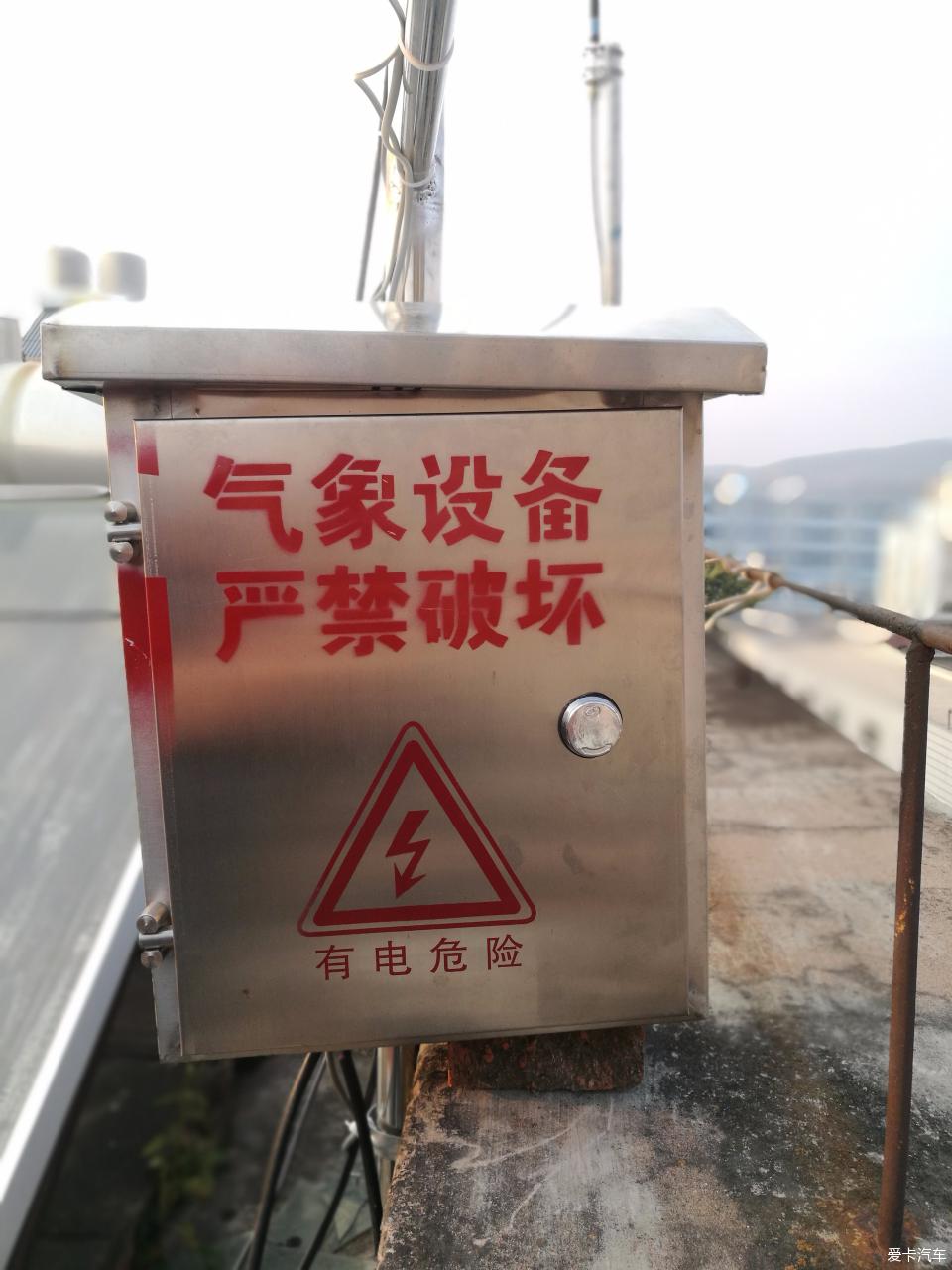

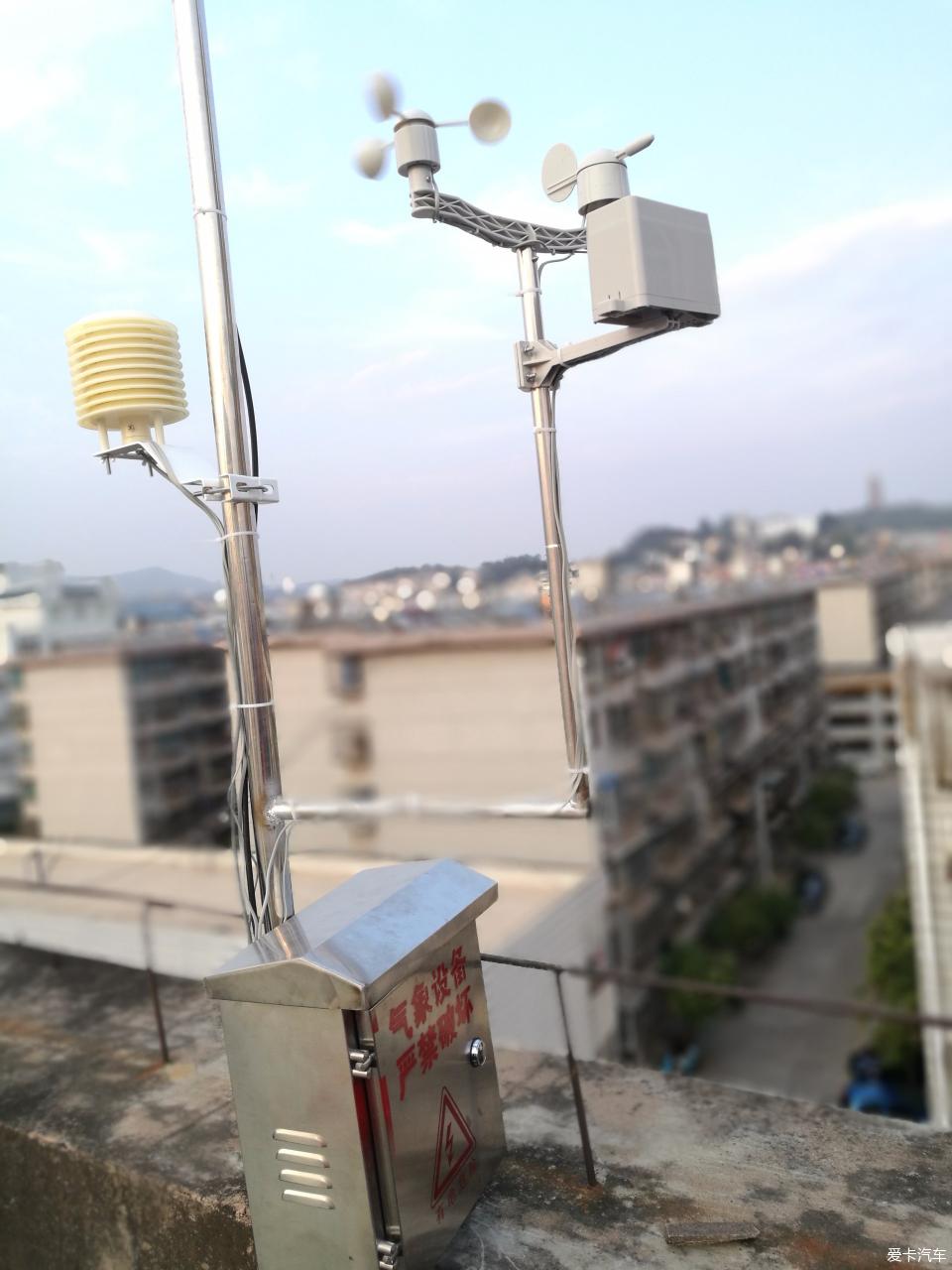

手工雕刻的镂空字体自己喷上去的。这几个字雕刻了一个多小时。“气象设备、严禁破坏”，看到这几个字想破坏的会不会收手啊！

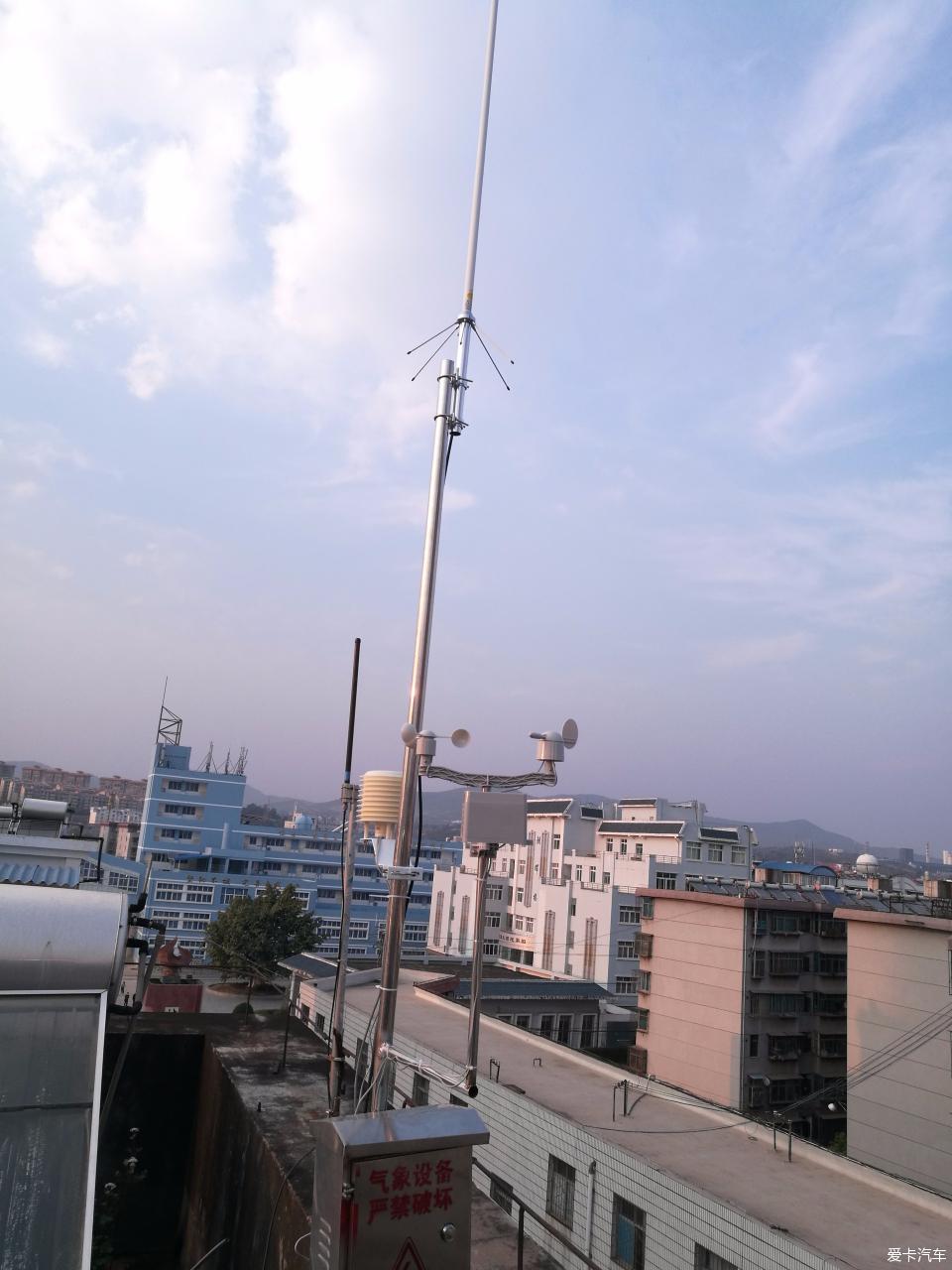

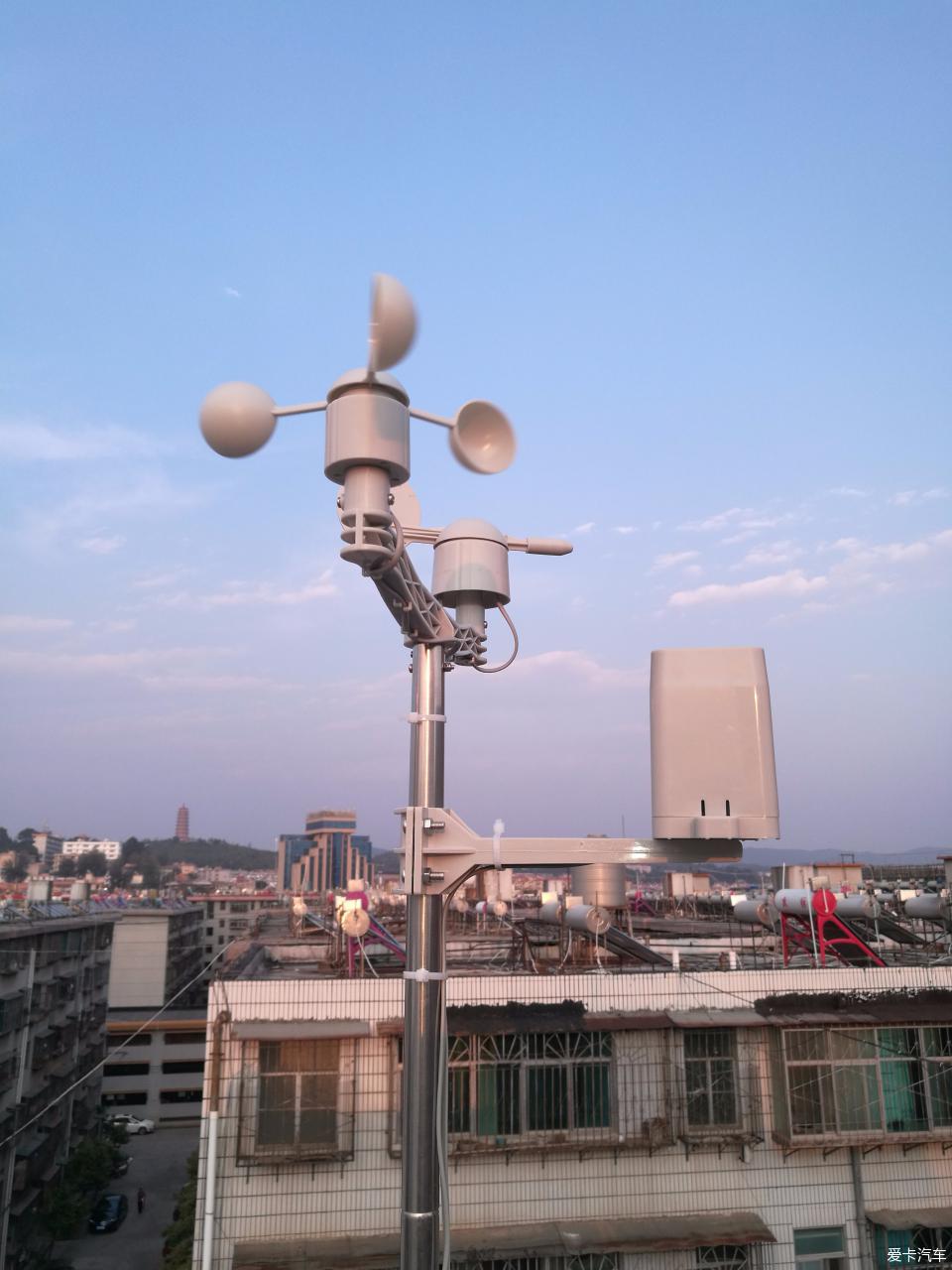

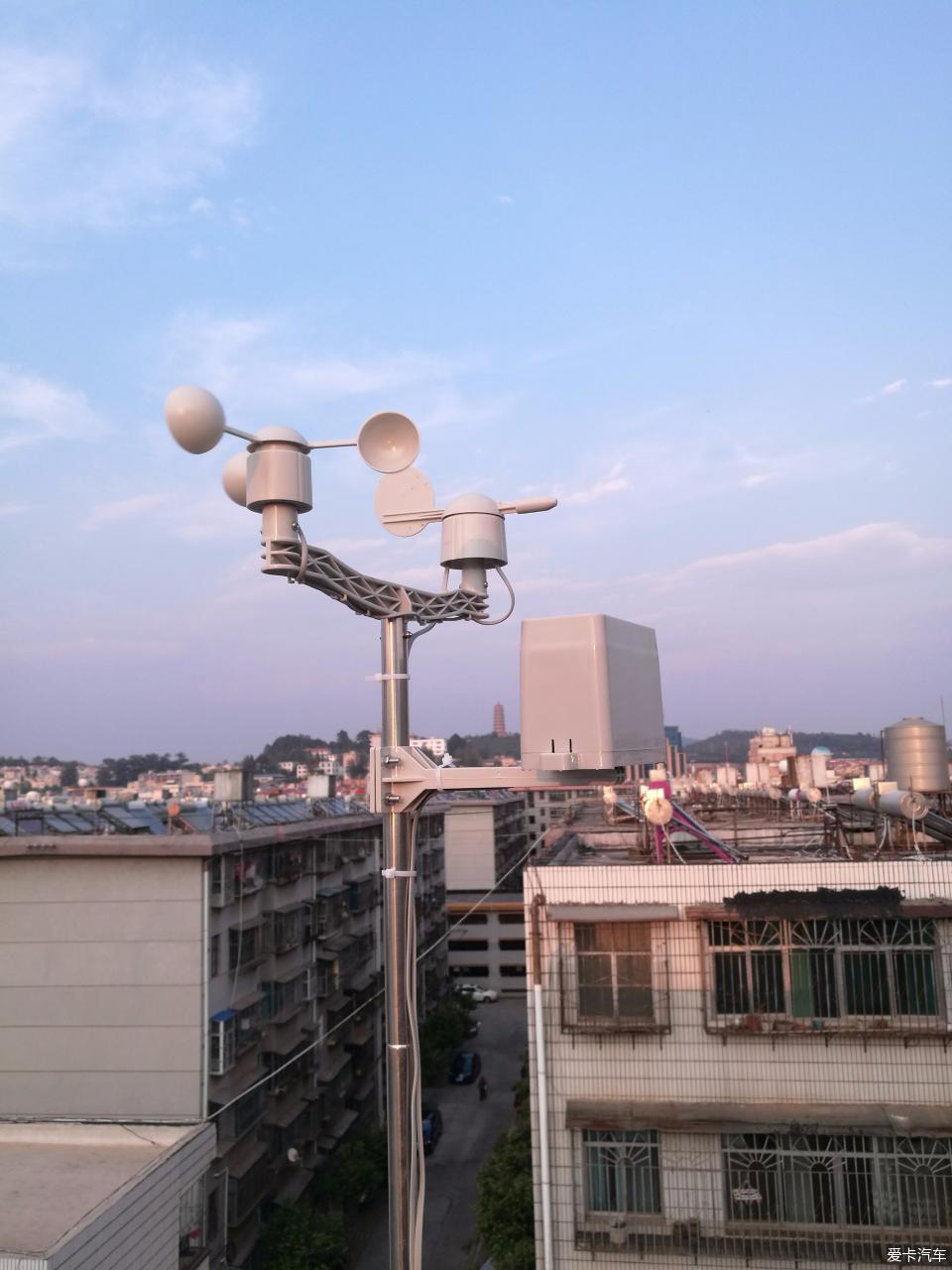

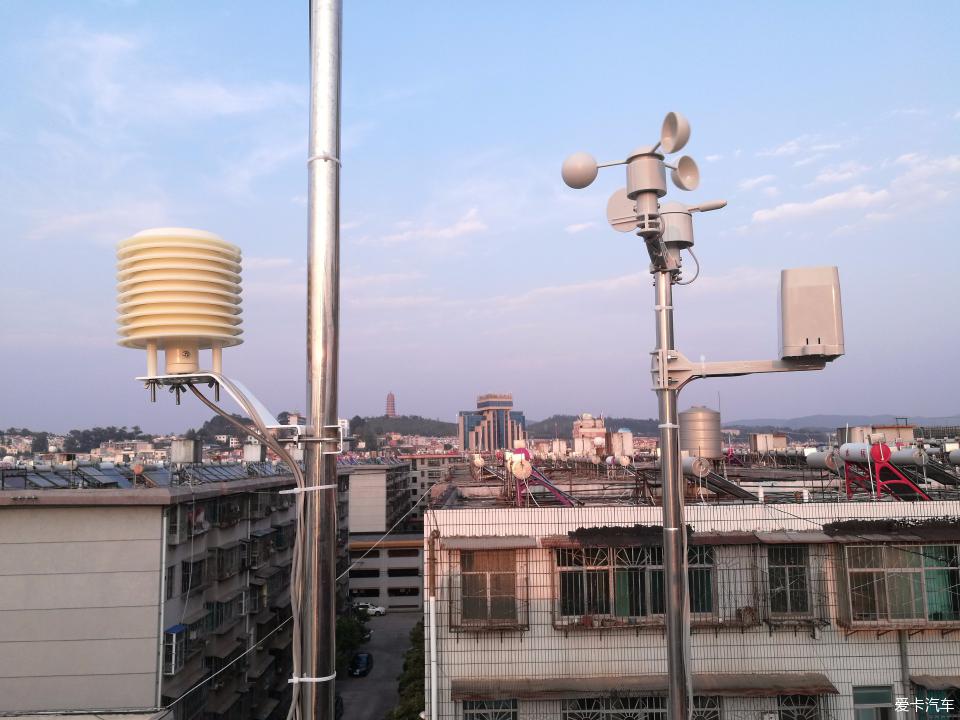

秀一下，和远处的福塔遥相辉映。

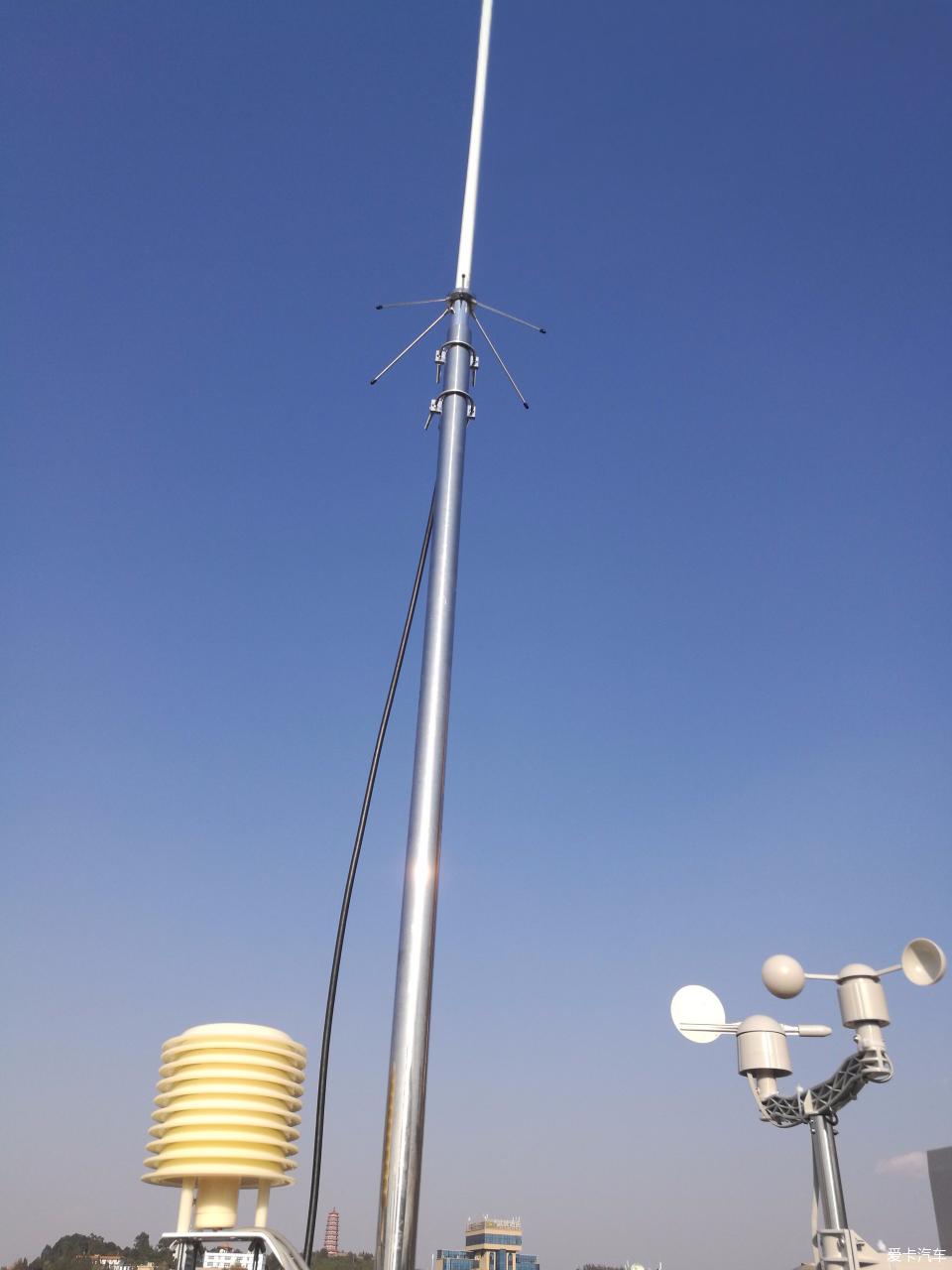

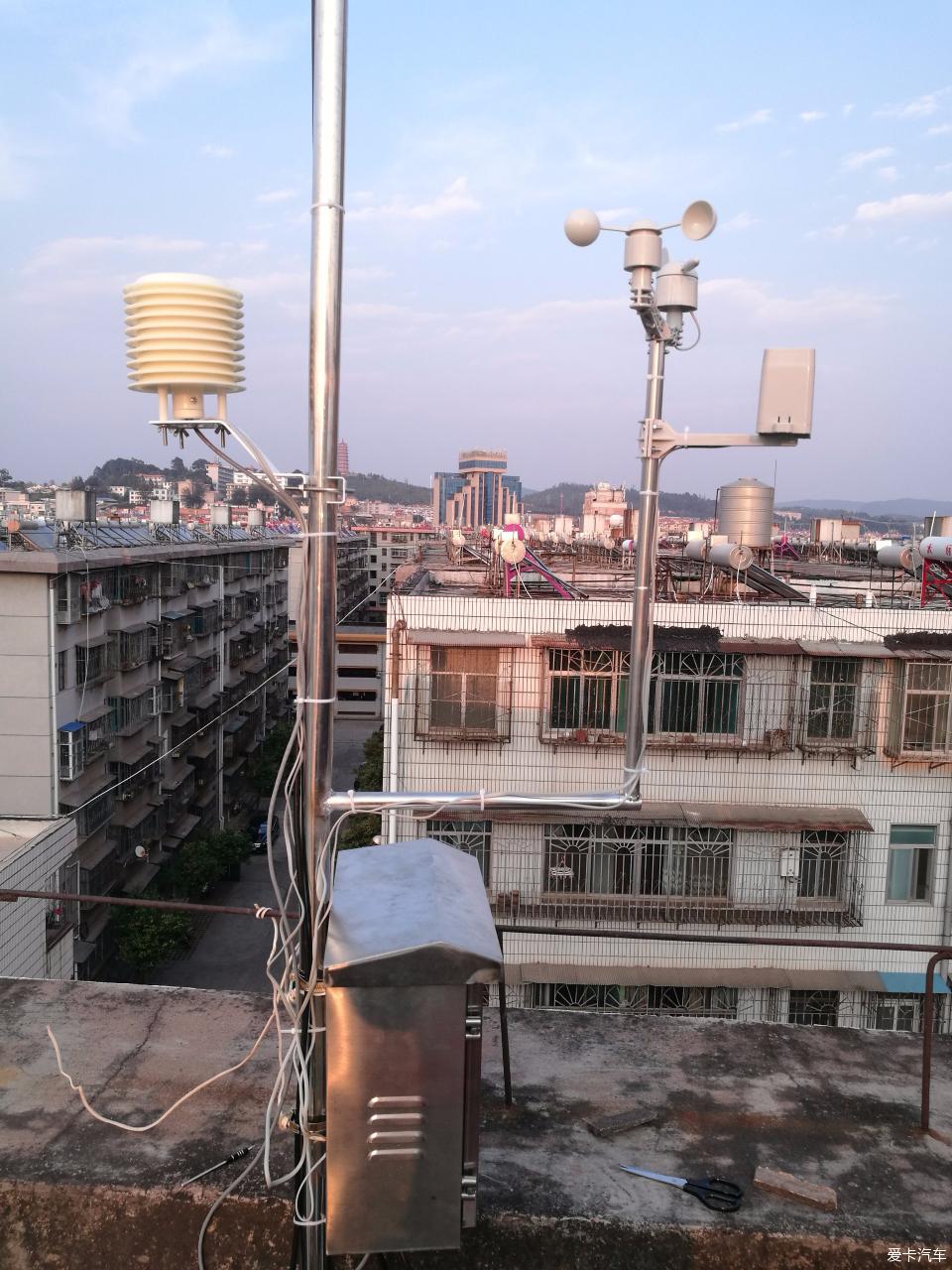

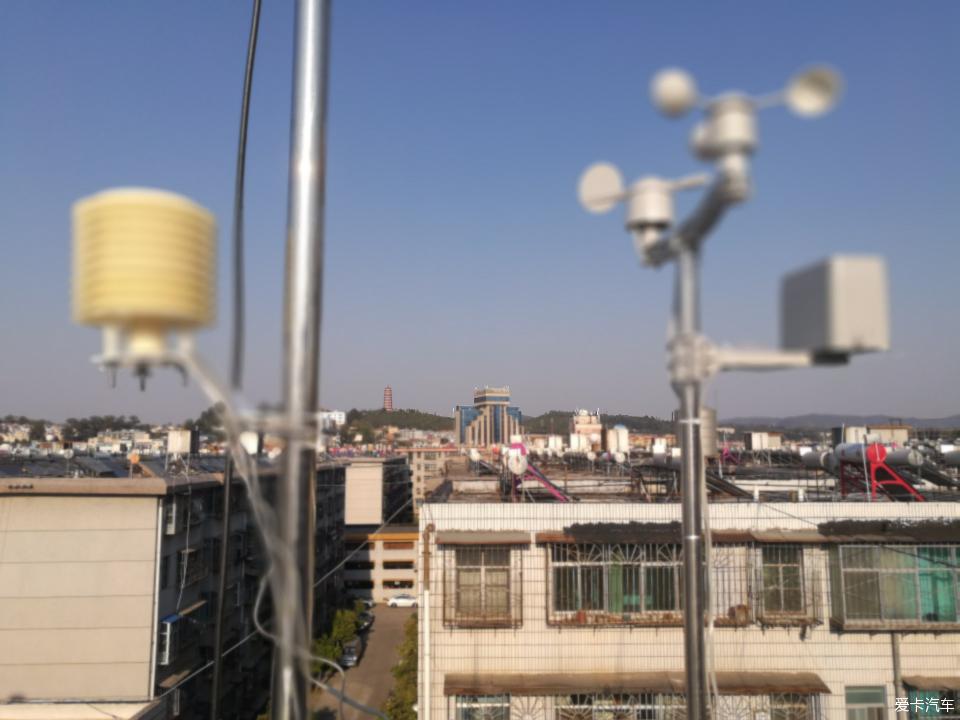

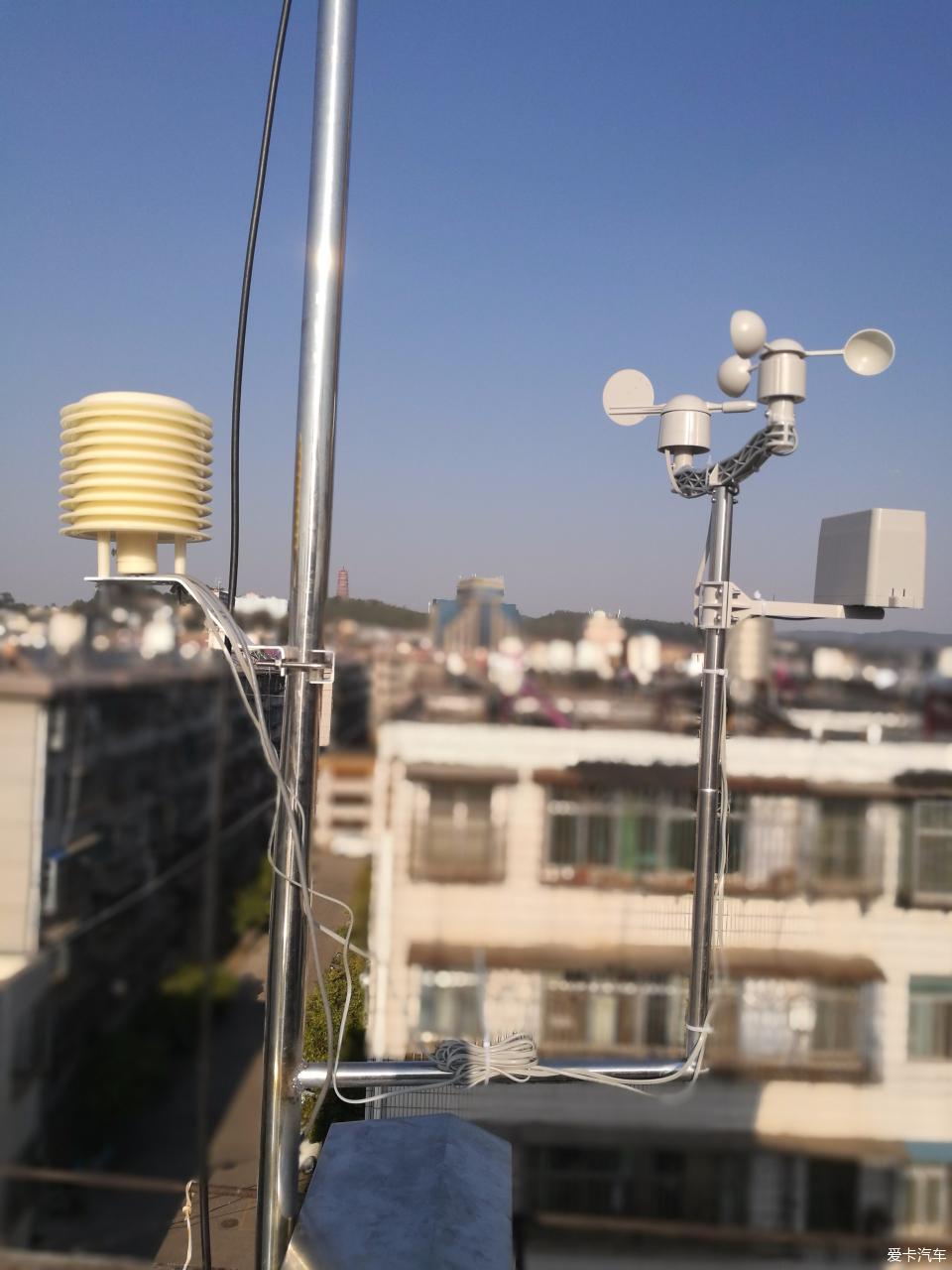

一些细节图。

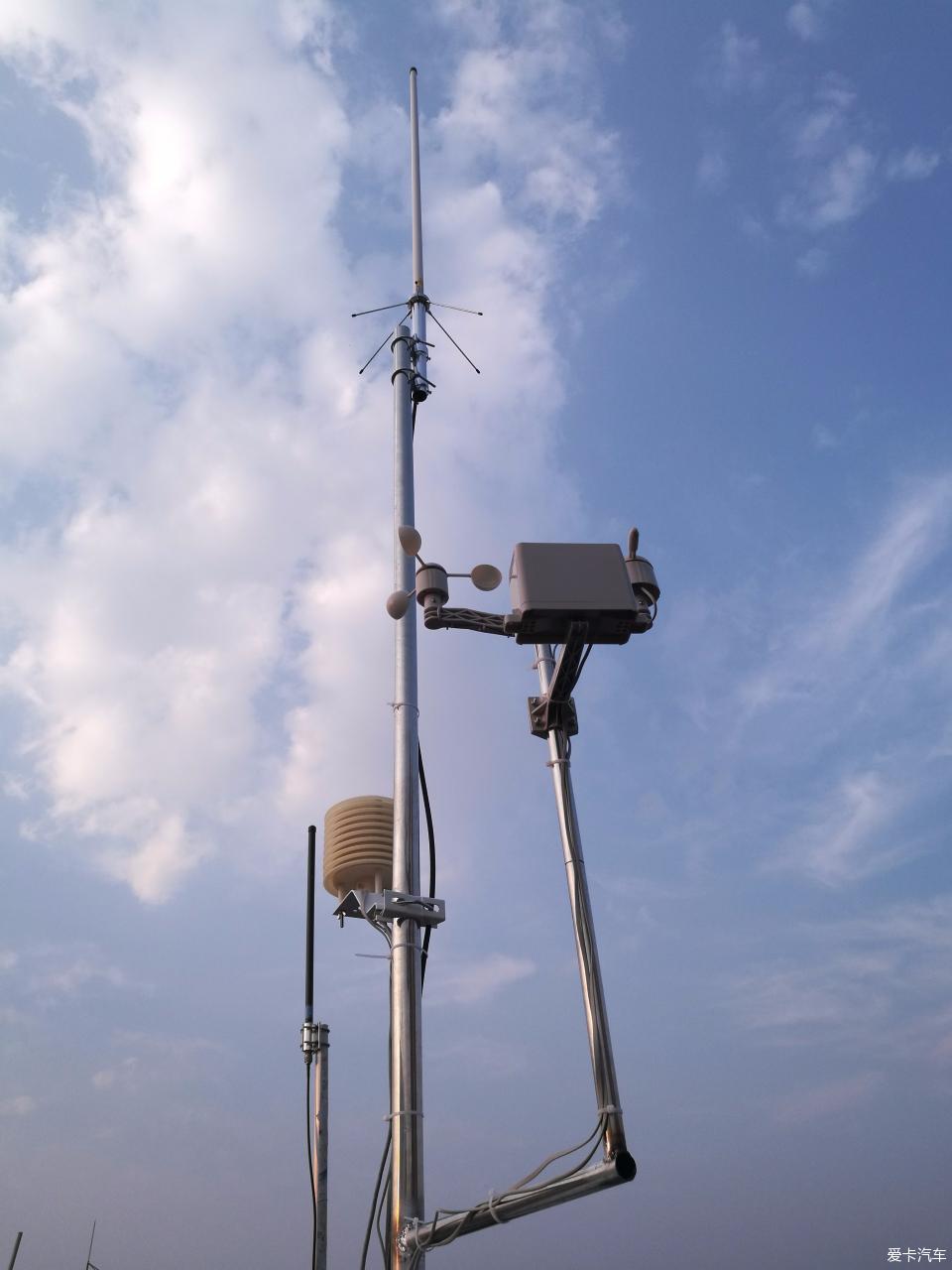

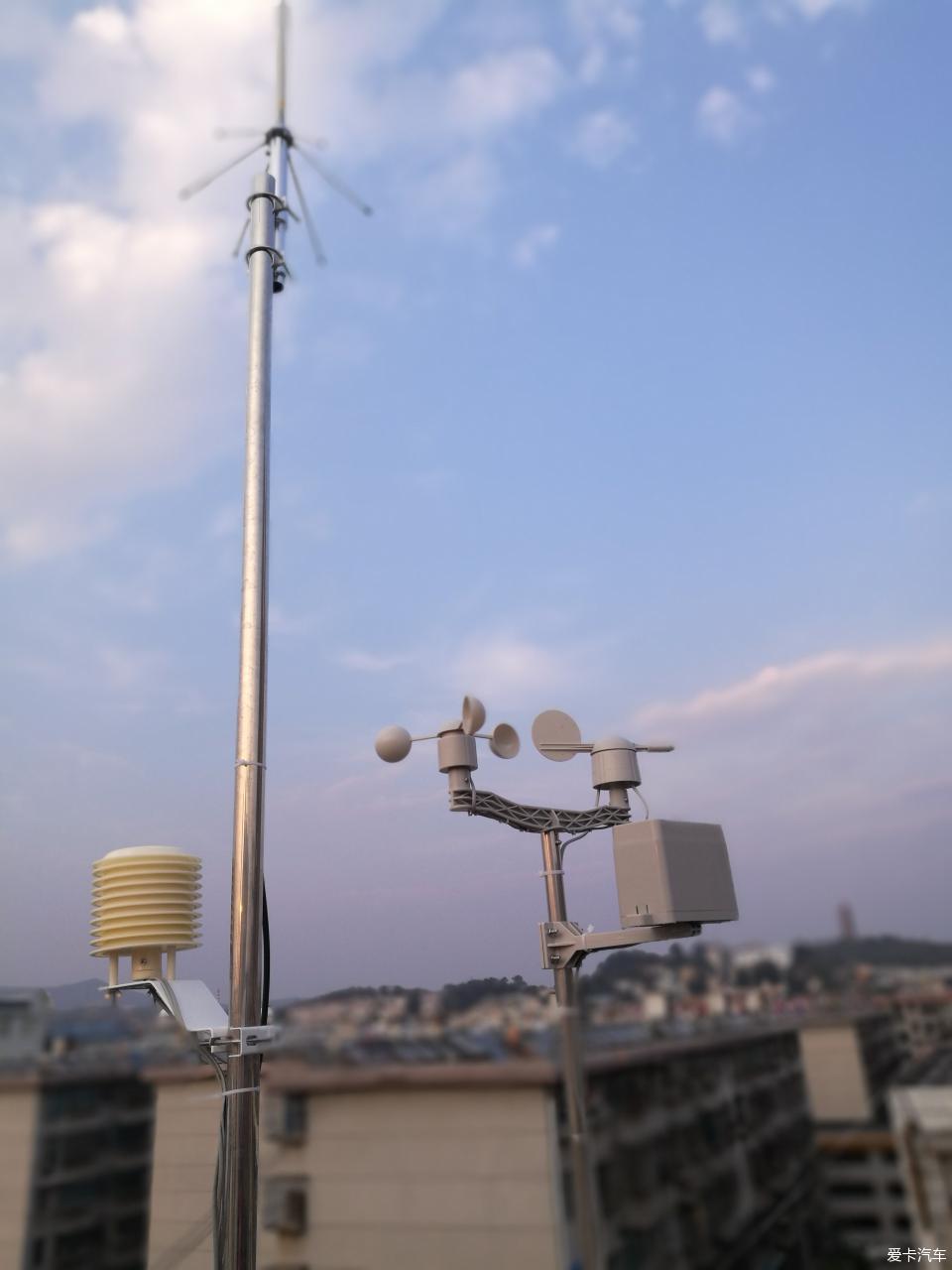

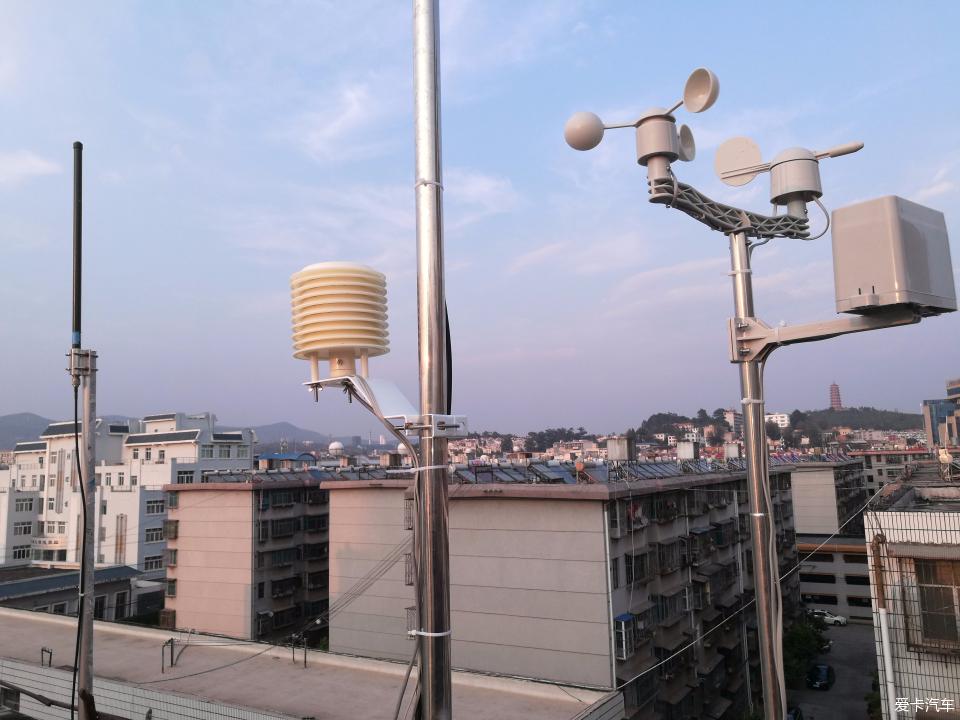

一些细节图。旁边是ADS-B的天线。

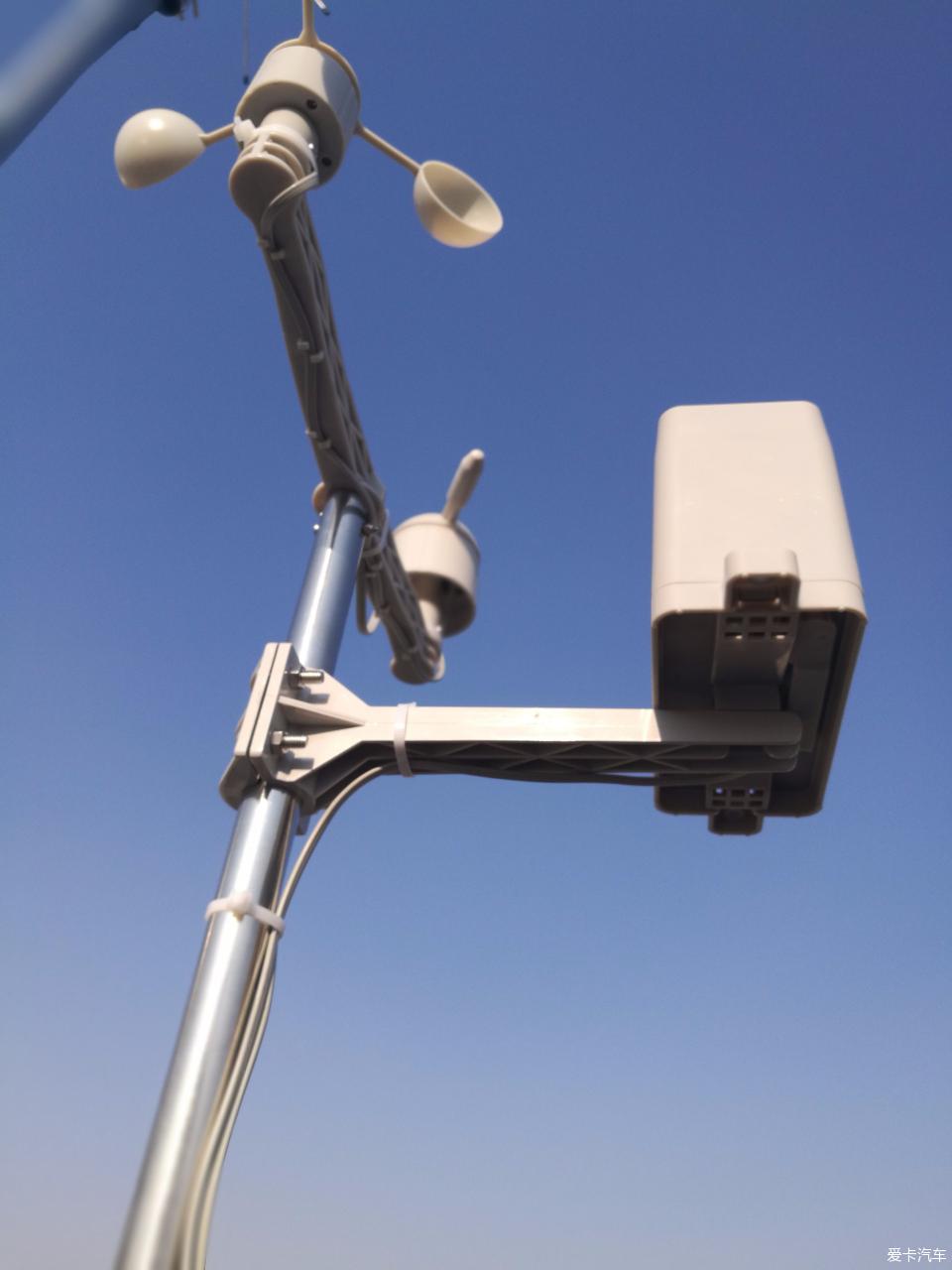

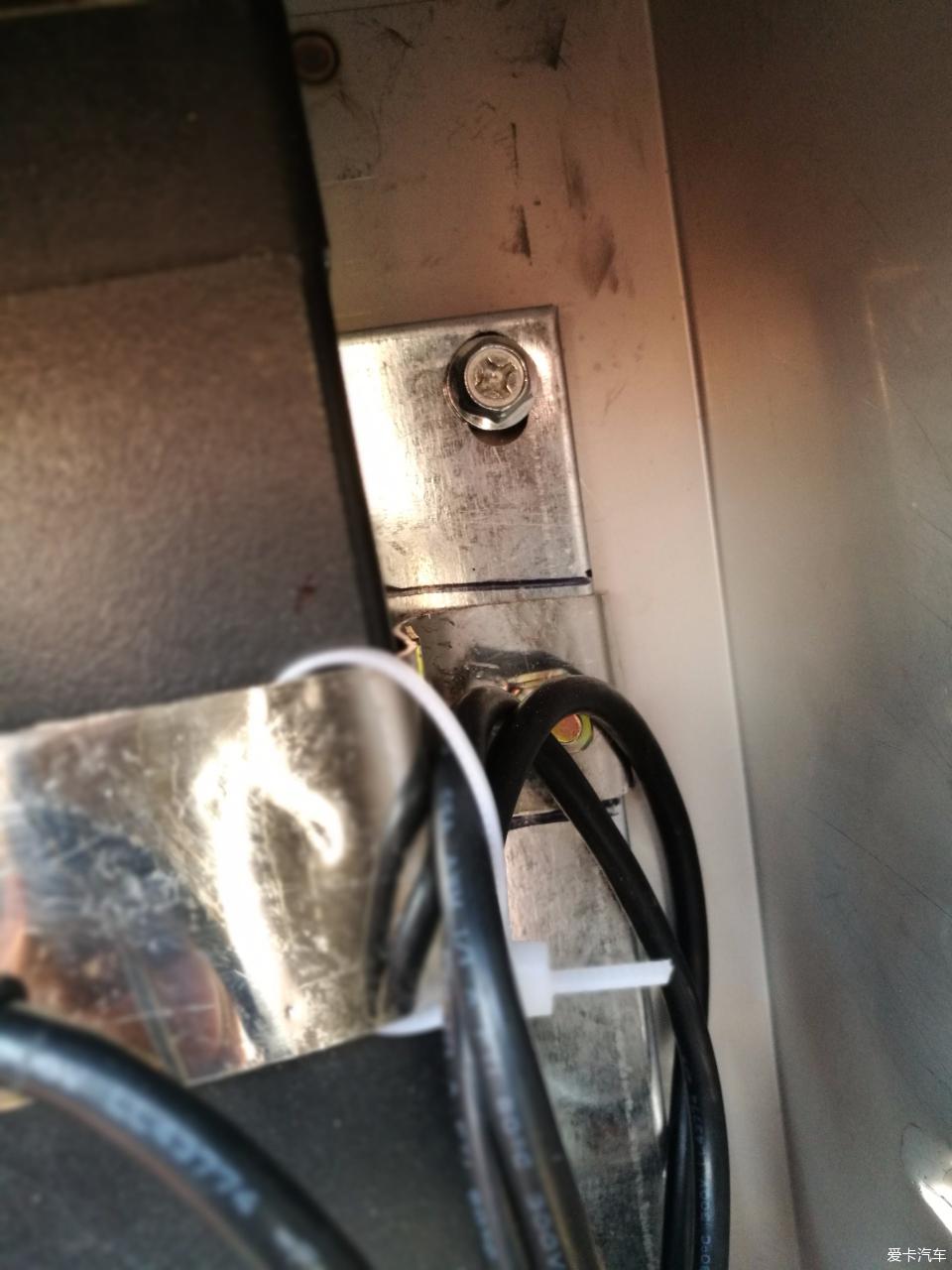

一些细节图。

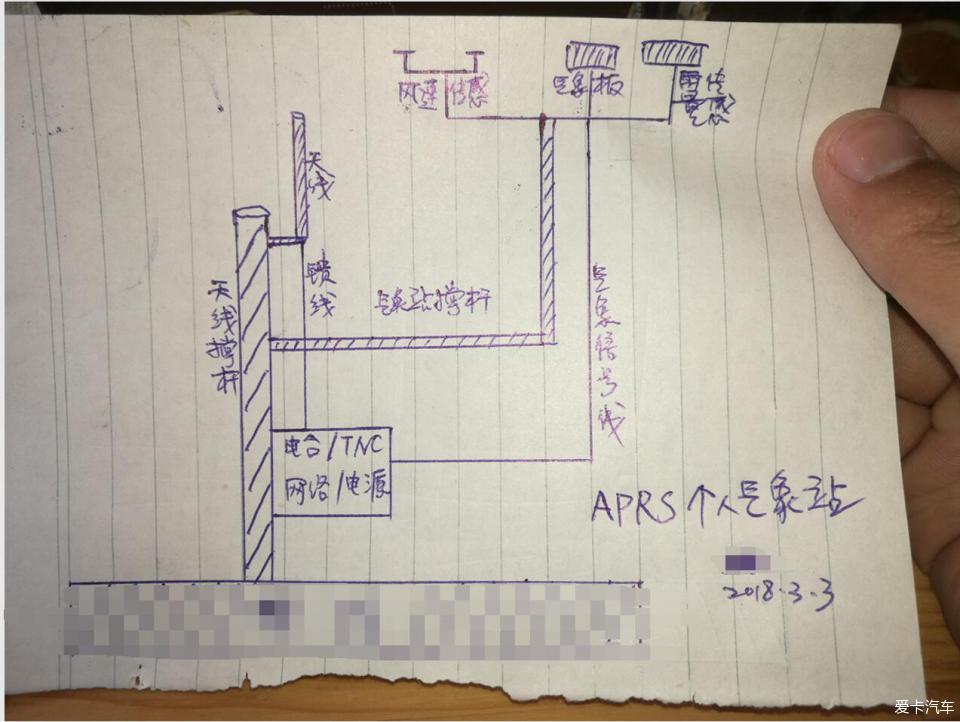

整体的效果草图。草草的几笔勾出来的，将就看一下。

借鉴了一个朋友的APRS的气象数据格式解析。他很专业，解析详细准确，值得我学习。

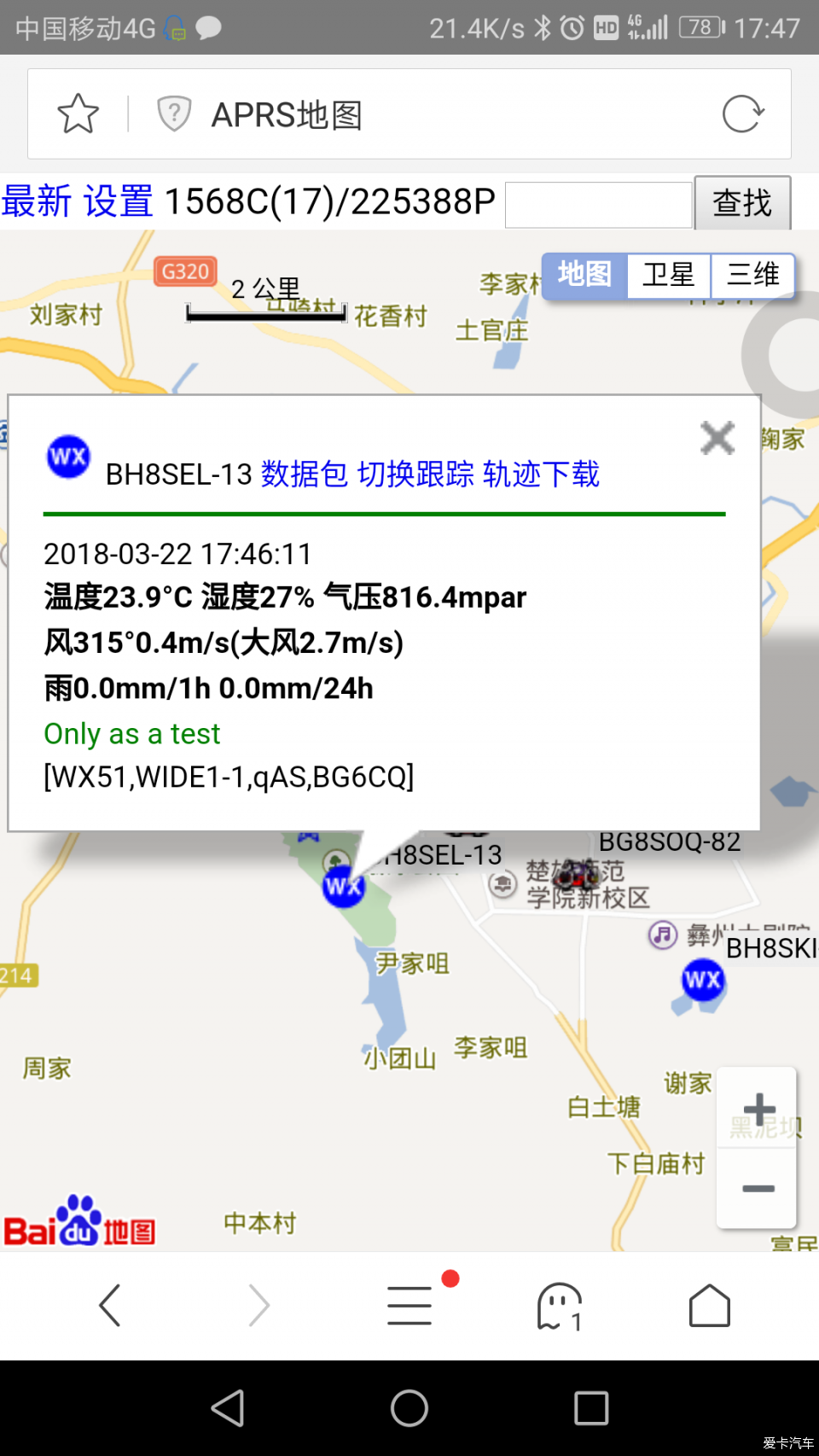

这是收到的气象信息在*****上显示的效果。

*****或是202.141.176.2都能够查看DIGI、IGATE的信息。使用频率：144.640Mhz，功率：10W，IS-RF。~~~~~~~~~~~~END~~~~~~~~~~~~~~~~~~~~~~~
DE BH8SEL VY73!更多APRS详情请关注我的博客：//www.bh8sel.top/

[ 本帖最后由 BH8SEL 于 2019-1-8 16:08 编辑 ]

UV：VX-3R FT-1D P8668
HF：ICOM-R71E IC-725A
APRS：Raspberry pi Huawei OpenWrt 51TNC 51G2 51G3 GT02A
守候：439.875Mhz/147.875Mhz
aprs：144.640Mhz/434.150Mhz
