前言
小编的一辆老捷达原车收音机，有AUX接口，每次使用手机导航，因为机车声音大，手机声音小，驾驶时几乎都听不到导航的语音提示；想听手机内的歌曲，需要使用3.5mm连接线，连接AUX和手机耳机插孔；接听电话时，使用手机外放也听不清楚，手持手机又怕被拍到，这些使小编很纠结，于是萌生了将收音机改装蓝牙的想法。
小编的一辆老捷达原车收音机，有AUX接口，每次使用手机导航，因为机车声音大，手机声音小，驾驶时几乎都听不到导航的语音提示；想听手机内的歌曲，需要使用3.5mm连接线，连接AUX和手机耳机插孔；接听电话时，使用手机外放也听不清楚，手持手机又怕被拍到，这些使小编很纠结，于是萌生了将收音机改装蓝牙的想法。
设计思路

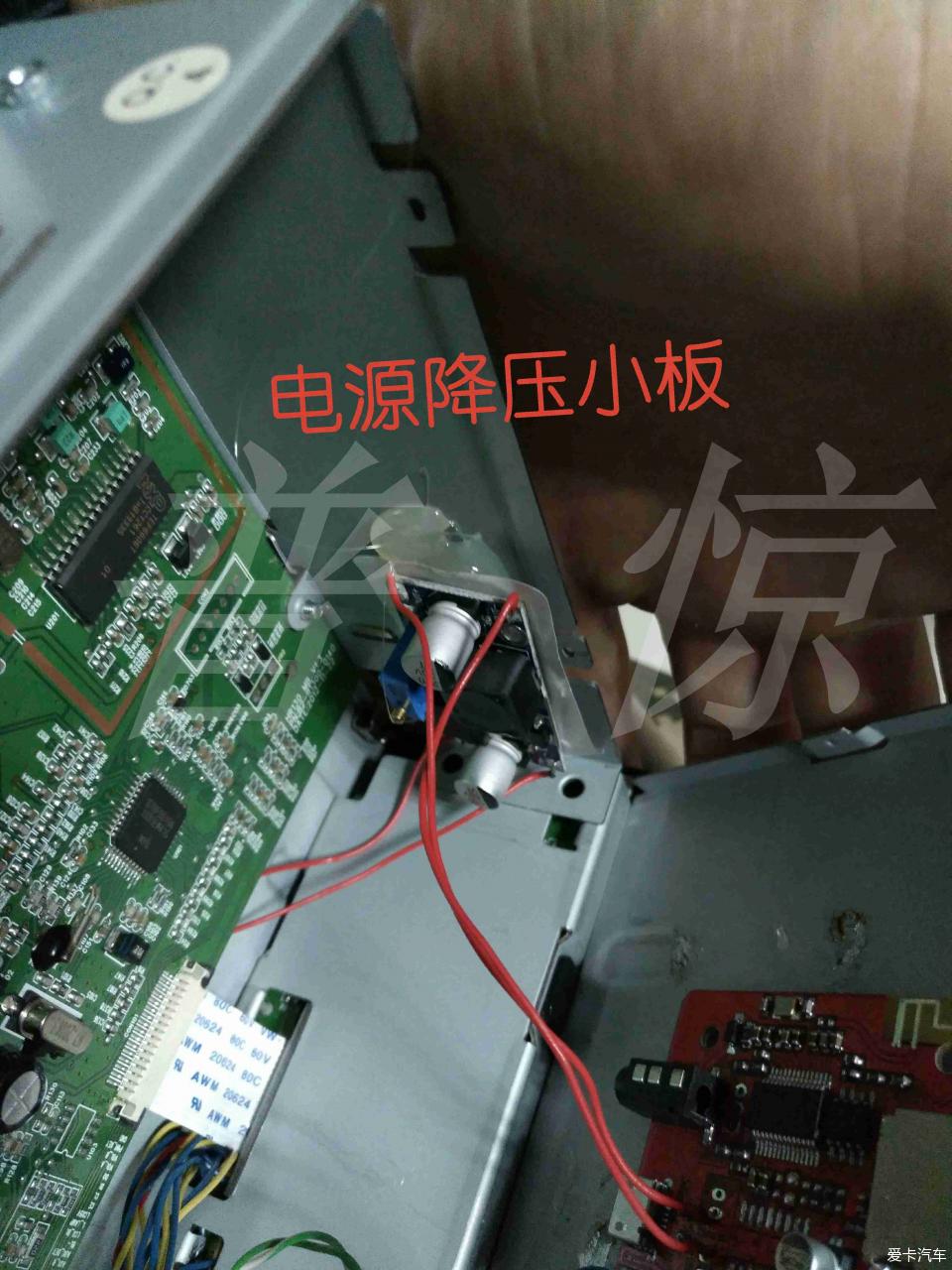

蓝牙小板，（单独要麦克风）一般供电都5v，不想外部点烟器取电，外接线多了会太乱。从收音机内部取电又找不到正好5v的电压点，那么就需要购置一块，12v转5v的降压小板；

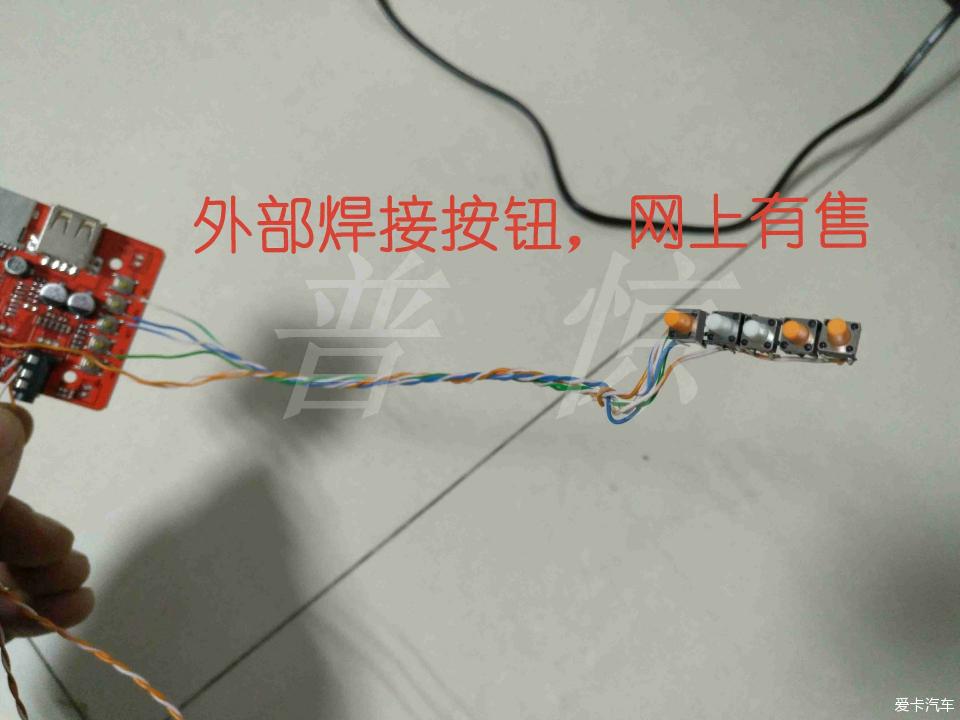

把蓝牙和降压小板都放在收音机内，外部就没法使用蓝牙小板的功能按钮，原收音机上的按钮电路复杂，很难找到与蓝牙小板按钮的对接方法，只能考虑外接按钮，那么还需要网购轻触开关按键、微动开关按键，还需要一个自锁按键用来开关蓝牙板电源。
（注意所有的连接线尽量使用线束够粗最重要的是够软的线，因为把板子放在收音机内部要弯曲这些线，如果线束很硬，会很容易使焊接点断掉，不断的重新焊接，很麻烦）
蓝牙小板，（单独要麦克风）一般供电都5v，不想外部点烟器取电，外接线多了会太乱。从收音机内部取电又找不到正好5v的电压点，那么就需要购置一块，12v转5v的降压小板；
把蓝牙和降压小板都放在收音机内，外部就没法使用蓝牙小板的功能按钮，原收音机上的按钮电路复杂，很难找到与蓝牙小板按钮的对接方法，只能考虑外接按钮，那么还需要网购轻触开关按键、微动开关按键，还需要一个自锁按键用来开关蓝牙板电源。
（注意所有的连接线尽量使用线束够粗最重要的是够软的线，因为把板子放在收音机内部要弯曲这些线，如果线束很硬，会很容易使焊接点断掉，不断的重新焊接，很麻烦）
具体操作

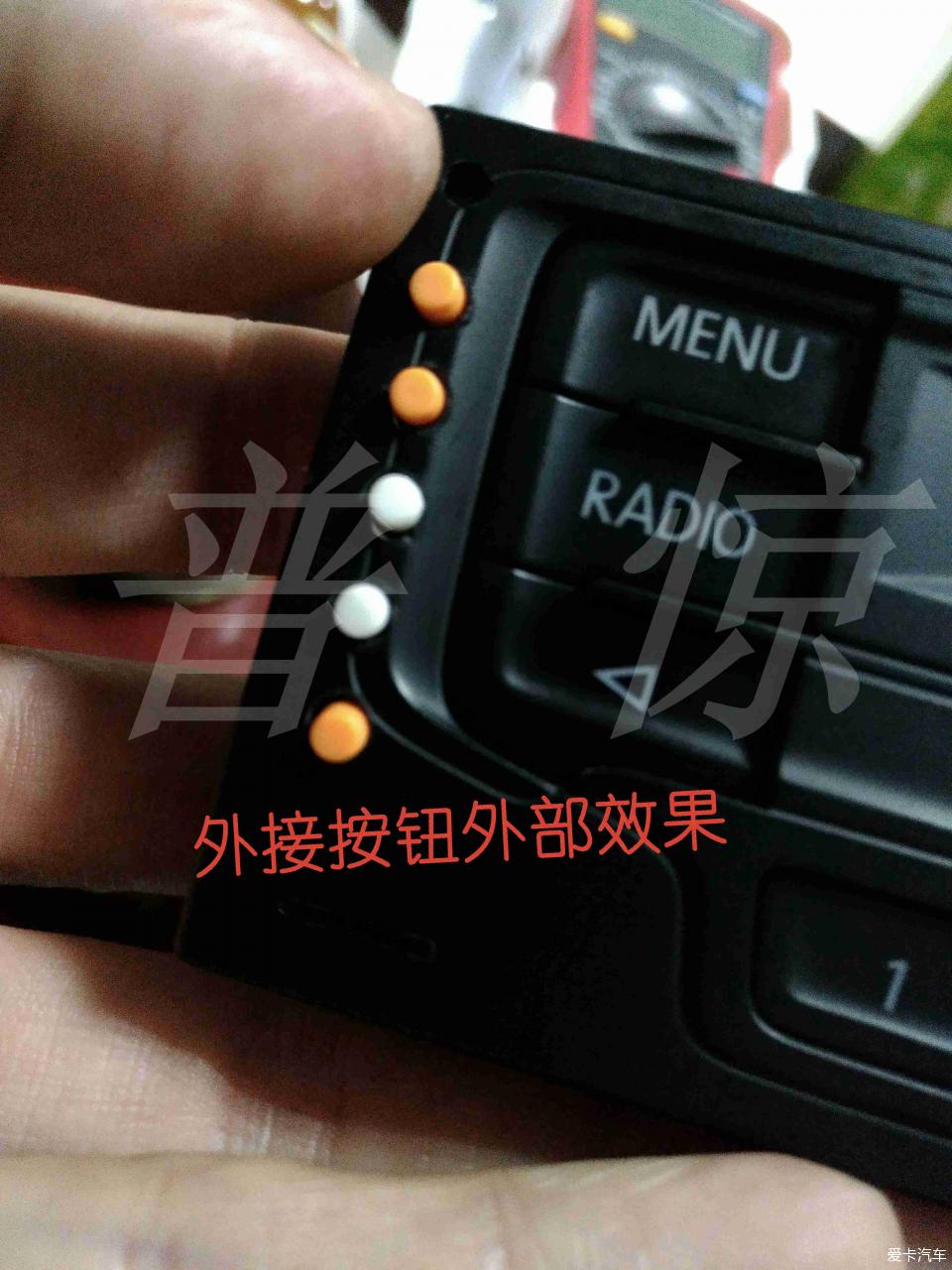

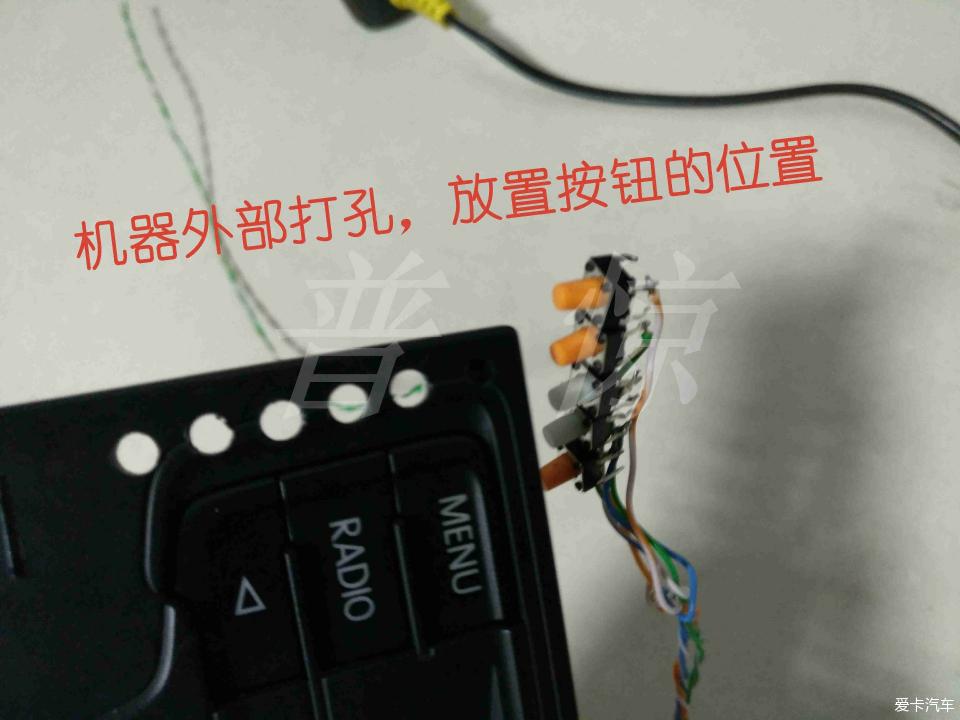

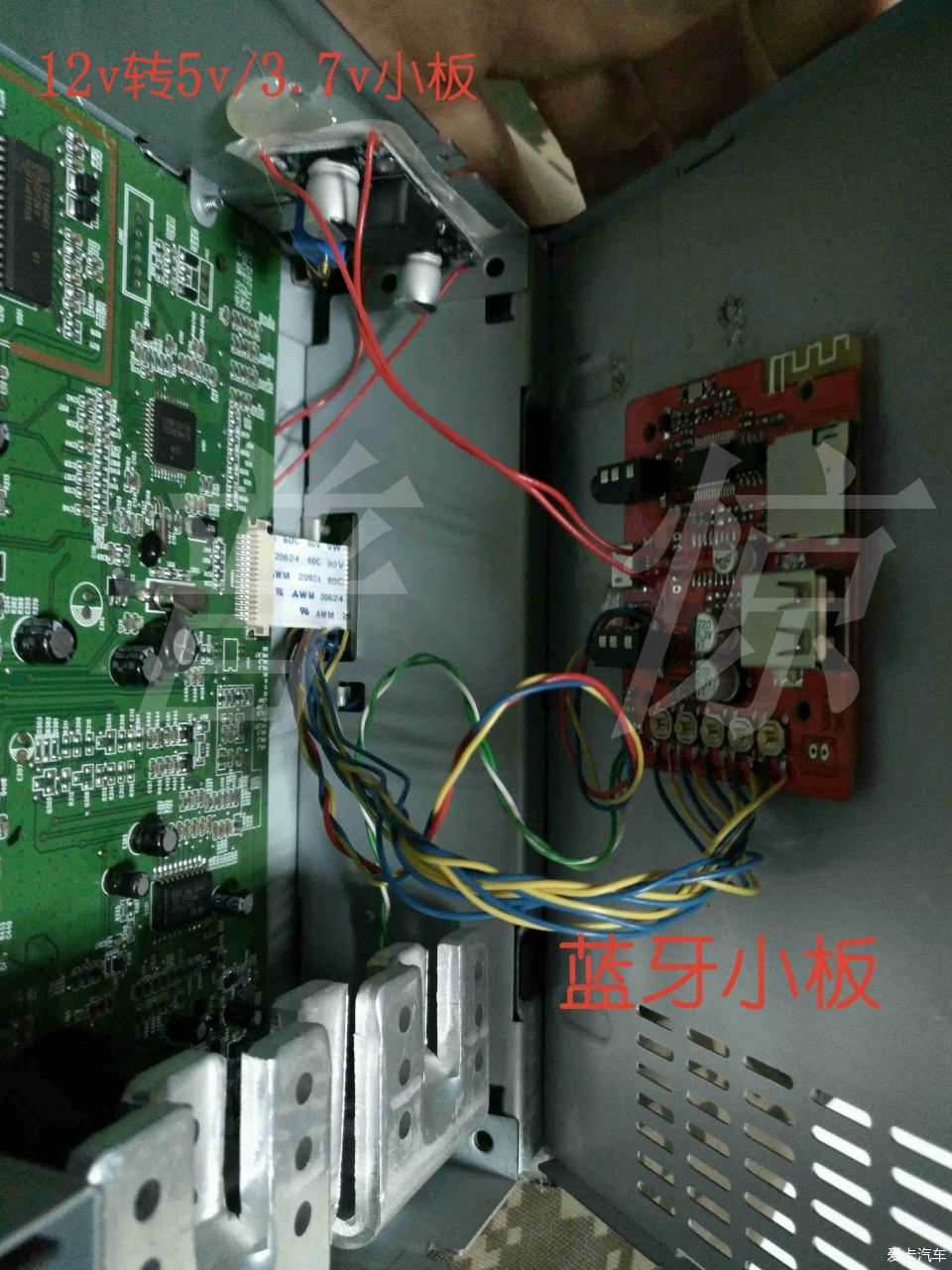

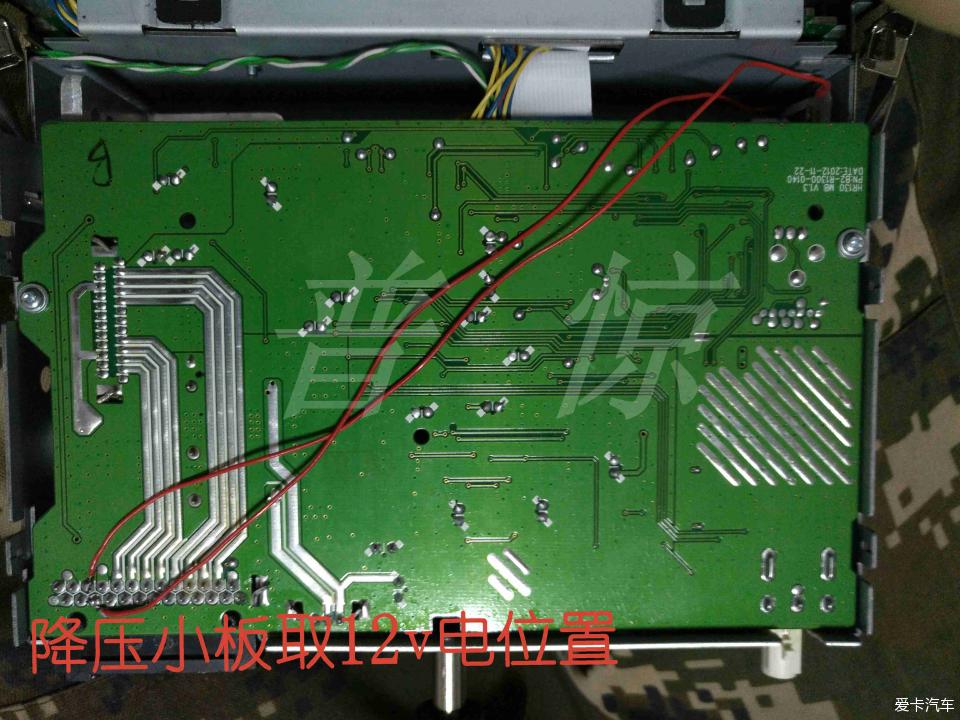

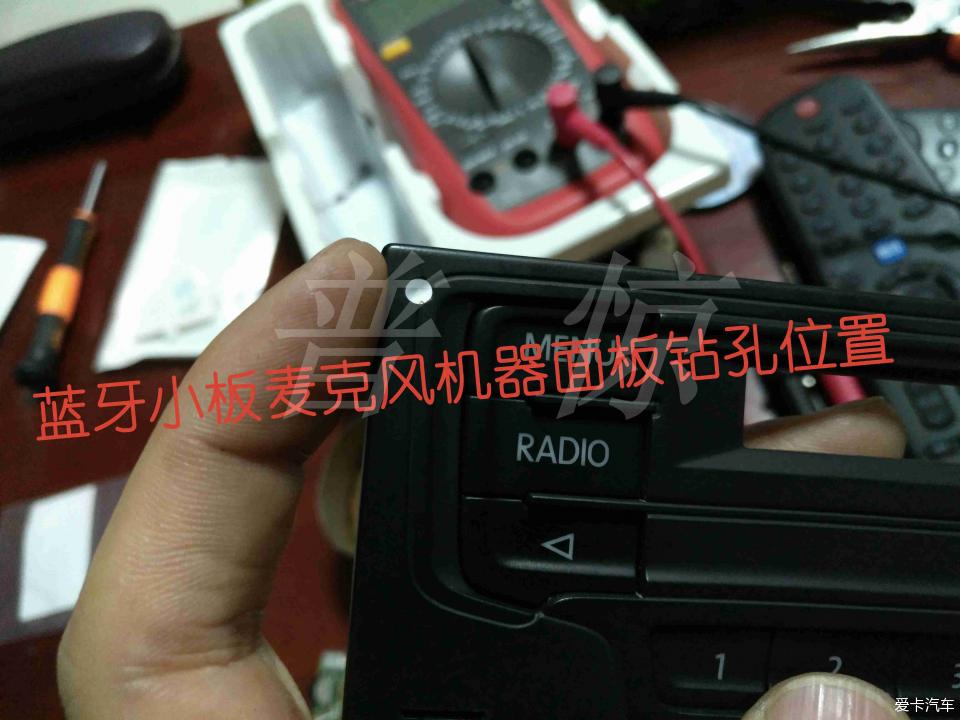

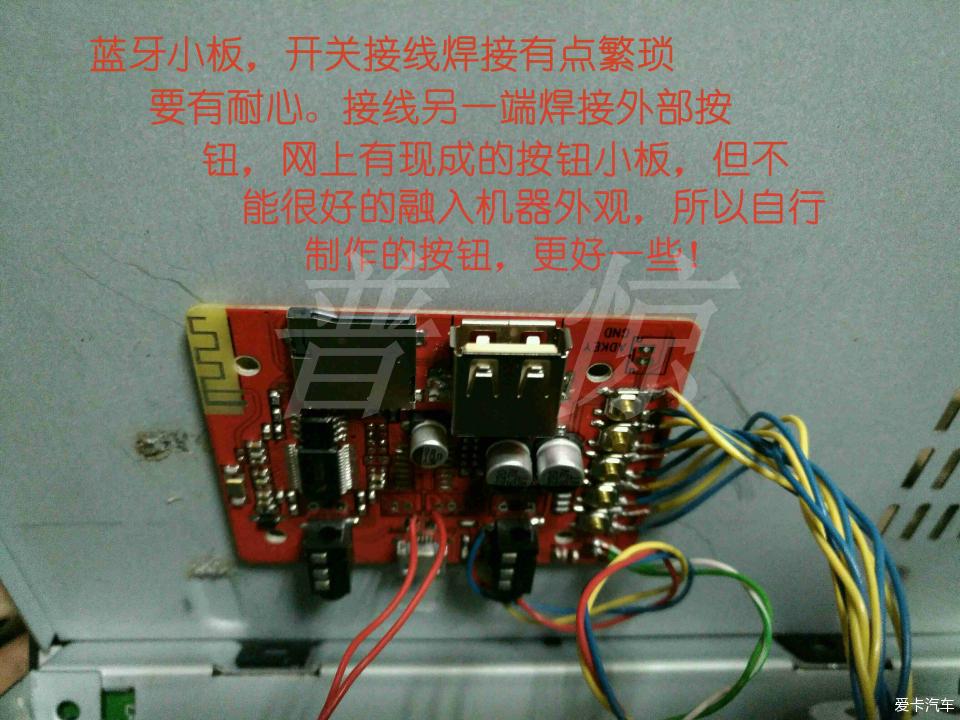

网购材料准备好后，打开收音机上下盖，用万用表测试收音机12v进电焊接点，接线取电，焊接自锁按键开关，开关线束要稍长一点，方便下一步固定在收音机面板，继续焊接12v转5v降压板，继续焊接蓝牙小板，在蓝牙小板这里：把麦克风用长线束焊接出来方便下一步固定在收音机面板；在蓝牙小板上把开关键引脚用线束焊接，连接外接按钮，线束要够长，方便下一步固定在收音机面板；在蓝牙小板上把耳机接口引脚，焊接到收音机AUX接口引脚；并把AUX另外的引脚短接。（也就是说蓝牙小板通过蓝牙收到的音频由耳机口引脚传递给收音机AUX，为了让AUX按钮起作用，必须短接另外的两个引脚，否则，按收音机AUX按钮，收音机显示屏会显示，没有插入耳机。）把收音机的面板卸下，在适当位置钻孔，麦克风，蓝牙板外接按钮，降压板开关都需要打孔。最后一步把所有的按键、开关、麦克风用热熔胶固定在面板的小孔上；把降压板和蓝牙板固定在收音机内部适当位置。一切ok
网购材料准备好后，打开收音机上下盖，用万用表测试收音机12v进电焊接点，接线取电，焊接自锁按键开关，开关线束要稍长一点，方便下一步固定在收音机面板，继续焊接12v转5v降压板，继续焊接蓝牙小板，在蓝牙小板这里：把麦克风用长线束焊接出来方便下一步固定在收音机面板；在蓝牙小板上把开关键引脚用线束焊接，连接外接按钮，线束要够长，方便下一步固定在收音机面板；在蓝牙小板上把耳机接口引脚，焊接到收音机AUX接口引脚；并把AUX另外的引脚短接。（也就是说蓝牙小板通过蓝牙收到的音频由耳机口引脚传递给收音机AUX，为了让AUX按钮起作用，必须短接另外的两个引脚，否则，按收音机AUX按钮，收音机显示屏会显示，没有插入耳机。）把收音机的面板卸下，在适当位置钻孔，麦克风，蓝牙板外接按钮，降压板开关都需要打孔。最后一步把所有的按键、开关、麦克风用热熔胶固定在面板的小孔上；把降压板和蓝牙板固定在收音机内部适当位置。一切ok
因为第一次改装车载收音机，方案设计，网上选材持续了一周的时间；实际拆机焊接，用了一晚上。中间在焊接外接按钮时走了弯路，按钮的引脚焊接错误，导致按钮不起作用，按钮又很小，焊接起来很不方便，费了一些周折，这里大家要引起注意。
