史上最便宜的车台安装记
非广告帖
//10月5日更新
国庆自驾回来了，汇报一下使用情况：
三个车，另外两台车都是用的宝锋的UV-5R手台，没有外接天线，高速路无遮挡情况下测试。
1.我头车，我与最后一辆车相距两公里多，我跟两辆车都能正常通讯，但是中间跟最后两辆车距离一公里左右的时候就已经互相听不见对方说话了。
2.我跟尾车距离再远一点，到3公里多的时候，手台能抄收我的发话，但是我抄收不到手台的回复，只能听到嗞嗞的噪音。
由此可以粗略测算一下：如果双方都使用我同款车台，高速路上无遮挡的路况下通讯距离应该能达到6公里以上。
以下是正文：
标题既然叫史最便宜车台，到底有多便宜，先上价格：
车台：300元
馈线：80元
夹边：30元
天线：70元
安装费：自己安装免费
总计：480元
基本就是一个手台的价格
作为一个重度强迫症晚期患者来说，车台的安装既要考虑到美观又要考虑实用还要考虑性能。经过反复的考虑最后制订了一套最完美的安装方案：
主机安装在副驾驶手套箱内，手咪通过延长线接到中控台下面，电源从副驾驶手套箱下面的保险盒取电，天线使用夹边安装在尾门，馈线通过在尾门侧面钻孔穿进尾门内部然后顺着原车的线束穿进车内然后顺着顶棚穿到手套箱。
保险盒取电的好处是节约了一个点烟器插口，又不会有插头线路露在外面，而且还有一个意外的收获：我找的一个空保险的位置正好是一个延时断电的保险，车门解锁之后自动通电，锁车之后延时半小时自动断电，想使用车台的时候不需要启动发动机，用完之后还不用记着关电源，非常方便。
穿馈线进车身的时候我在尾门侧面钻了一个孔，把馈线从尾门侧面穿进去，避免了馈线压在尾门跟防水胶条中间，不用担心漏水或者长期开关尾门把馈线压坏。
唯一的缺点就是主机和面板不能分离，主机无法安装在后备箱里面，所以不得不用了5米的馈线。馈线长了功率损耗就大，虽然我用了50-3的纯铜镀银特氟龙馈线，但是在U段都有超过30%的功率损耗。但是想想300块钱的机器，要求就不要太高了。如果以后换好一点的机器，我计划将主机装到后备箱右侧的饰板下，这样的话馈线只需要1米多一点。
不多说了，图文直播开始：
之所以选这个车台主要是因为它小巧（其实主要还是因为它便宜，哈哈）。双段双守，标称发射功率V段25W，U段20W。功率不算大，不过我要求不高，比手台强就可以了。

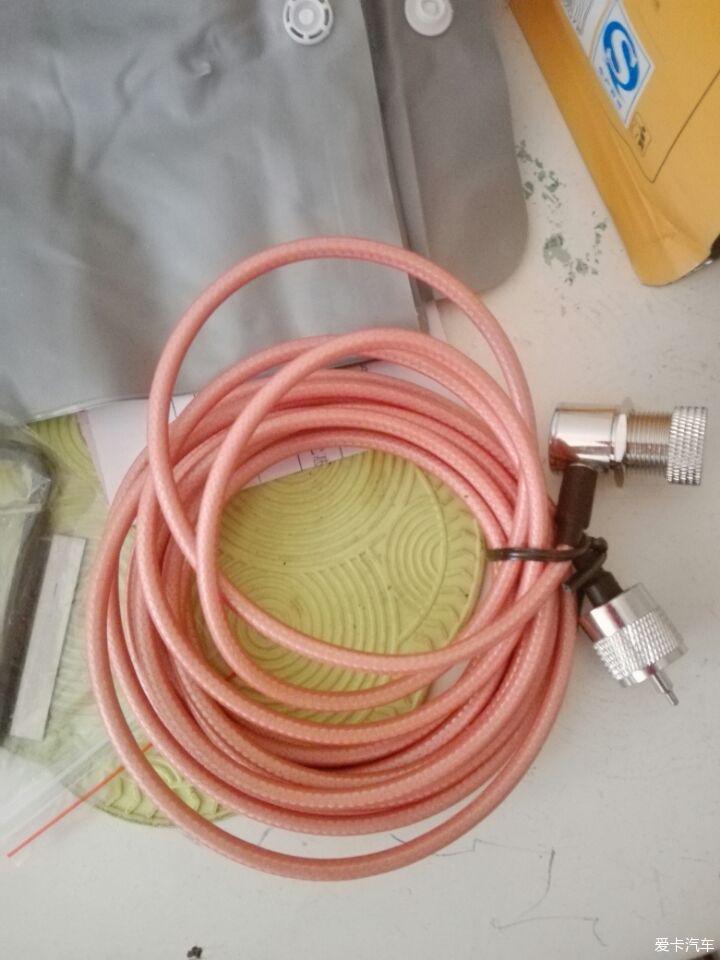

馈线，当然是越粗越好，但是要考虑到穿线的问题，50-3最合适，再粗就不好穿了。

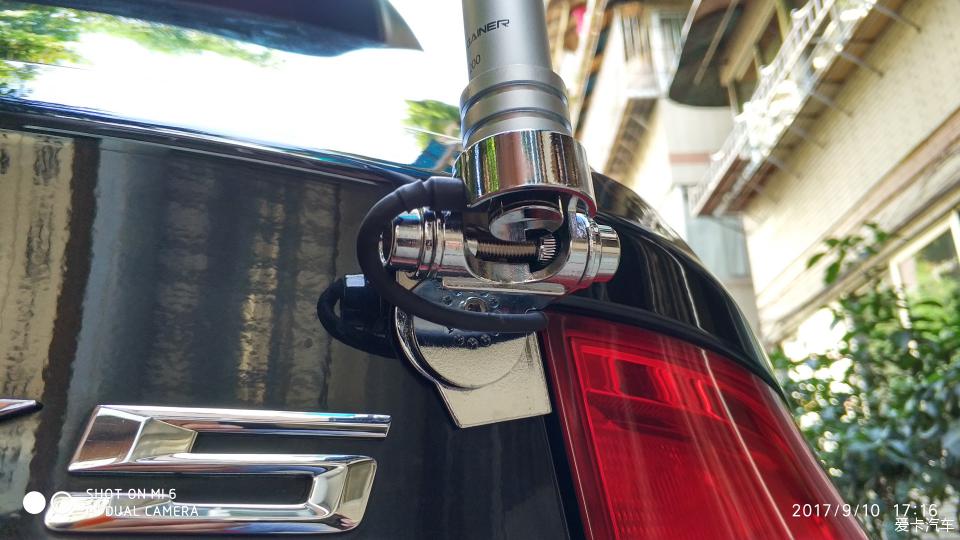

在尾门侧面钻了一个直径8mm的孔，将馈线头子取下，套上一个胶塞，穿进尾门里面，然后顺着原车线束穿进车身。

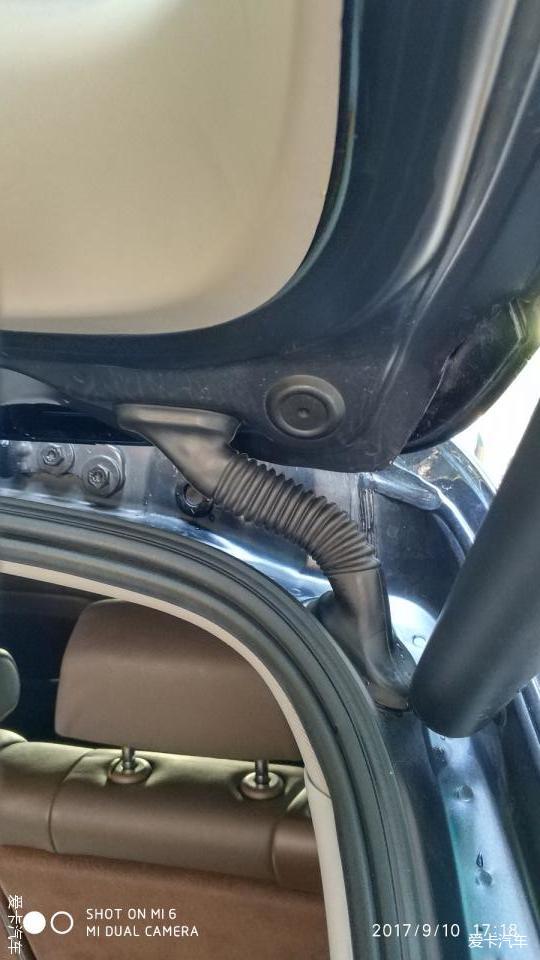

就是这个橡胶线管，里面是原车的线束，馈线从这里穿进车身内部。

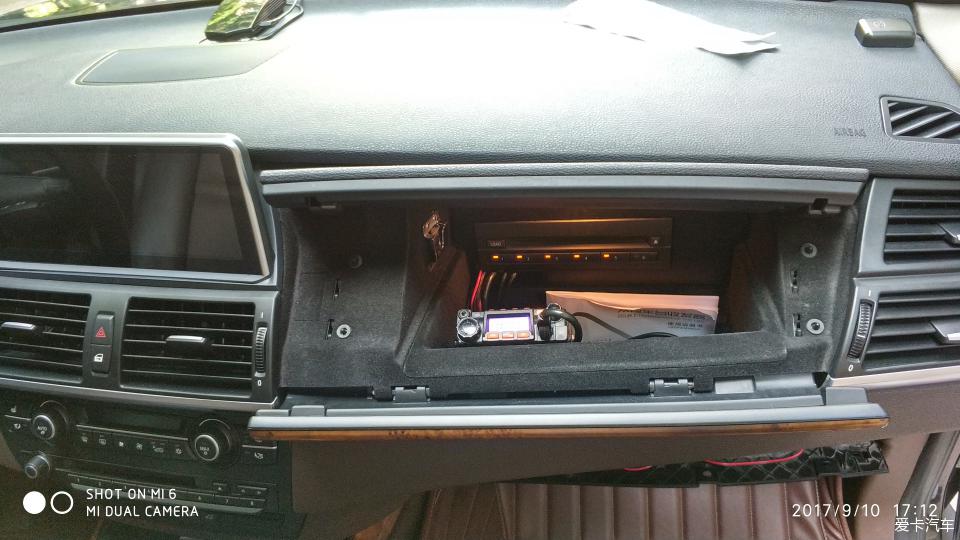

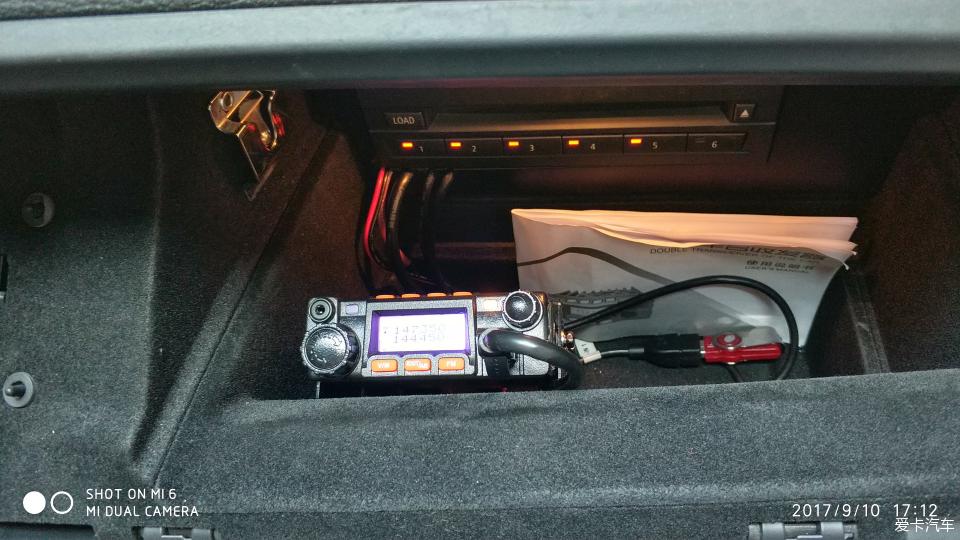

主机安装在副驾驶手套箱，上下左右都留了空间，有利于散热。

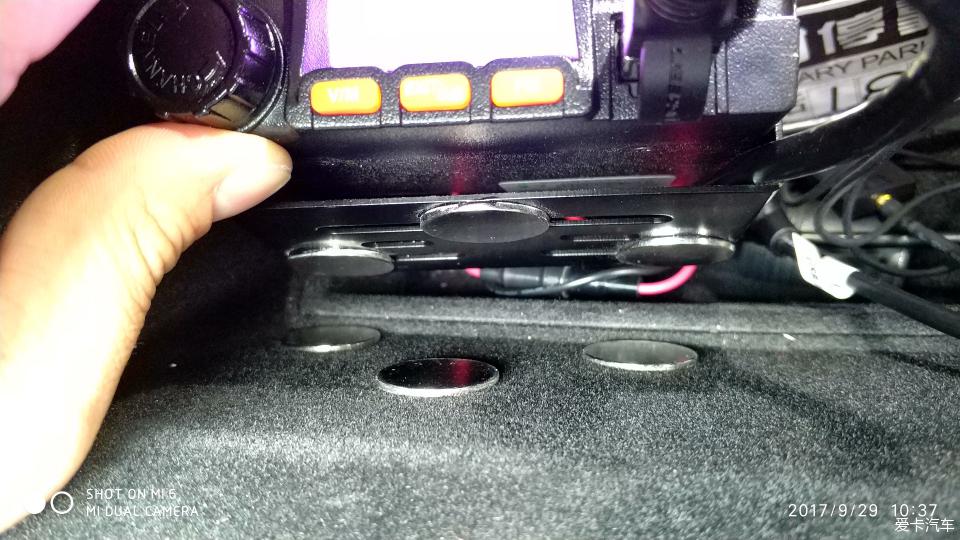

主机用螺丝固定在原配的支架上，手套箱里用强力胶粘上三颗强力磁铁，支架上也粘上三颗磁铁，吸的非常牢。想拆的时候也很方便（一般不会拆，不过有时候换了天线想要测驻波比的时候才需要拆）。
正好手套箱下面有一个保险盒，电源从保险盒取电，就不占用点烟器插口了。负极直接就近在手套箱里CD主机下面找个金属螺栓接上就OK了。

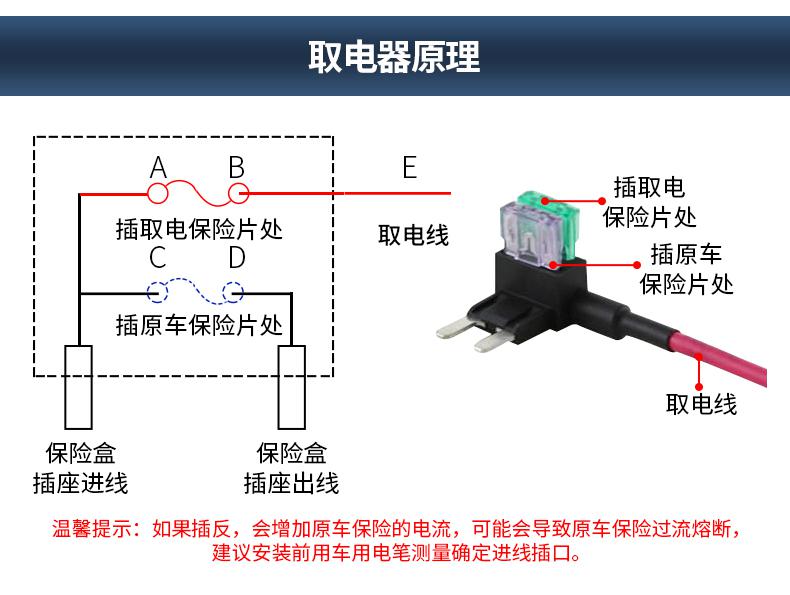

取电用的是这种神器，直接在保险盒里找一个空的插槽插进去就可以了，因为插的是空的插槽，所以我只在图中的AB之间插了一片15A的保险，CD之间就空着，对原车不会有任何影响。我运气非常好，我找的那个空保险的位置正好是一个延时断电的保险，车门解锁之后自动通电，锁车之后延时半小时自动断电，想使用车台的时候不需要启动发动机，用完之后还不用记着关电源，非常方便。
不用的时候将手套箱关闭，一点不影响美观。但是问题来了，手咪线太粗，手套箱缝隙不够大。要发话的话只能保持手套箱打开，很不方便。怎么办？最后我想到一个好的解决办法。

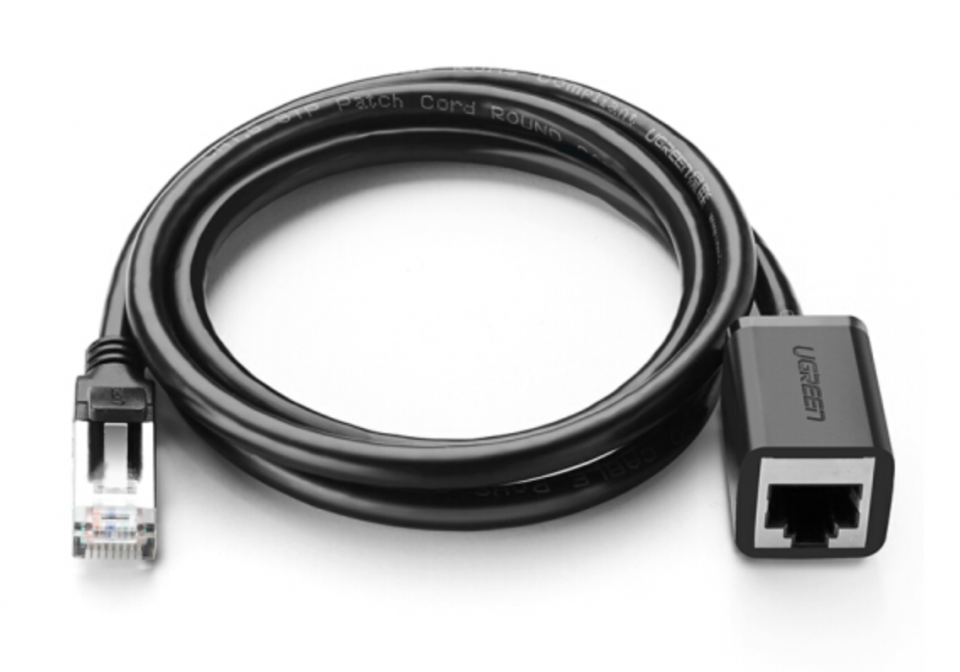

因为手咪跟主机之间的接口是RJ45的水晶头，也就是我们常见的网线接口。于是我买了一根延长线，很轻松就解决了手咪的问题。

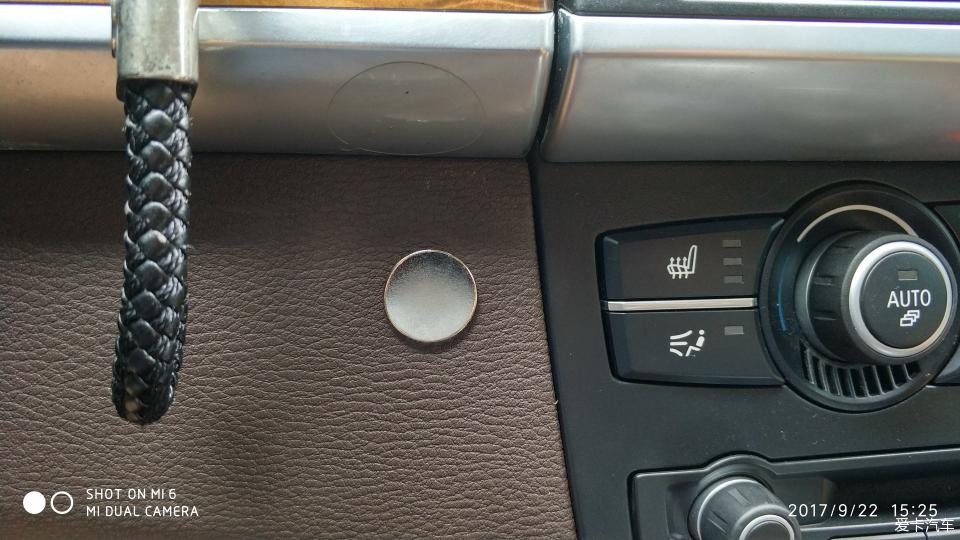

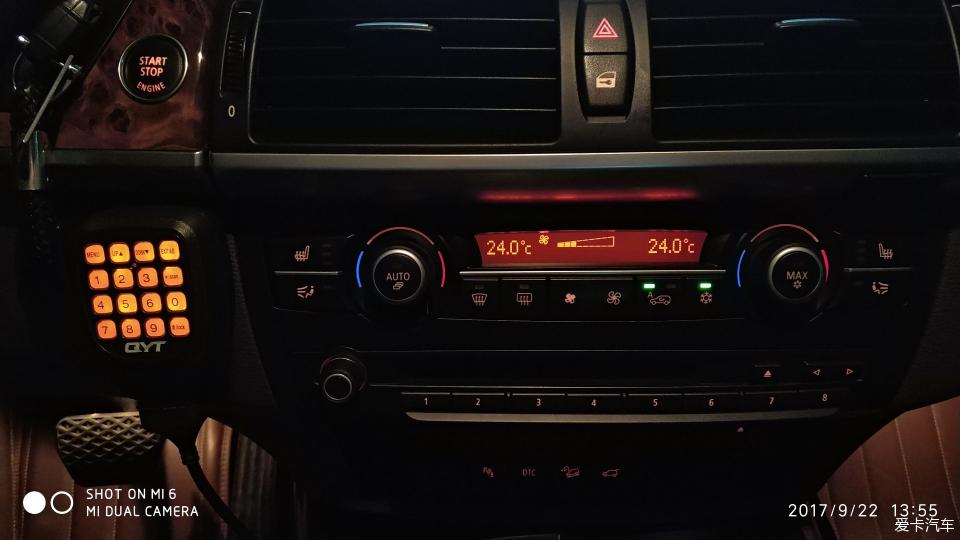

粘了块强力磁铁在车上，挂手咪，手咪背后也粘了一块，磁铁吸磁铁，吸力更大，随便怎么颠簸也不会掉。

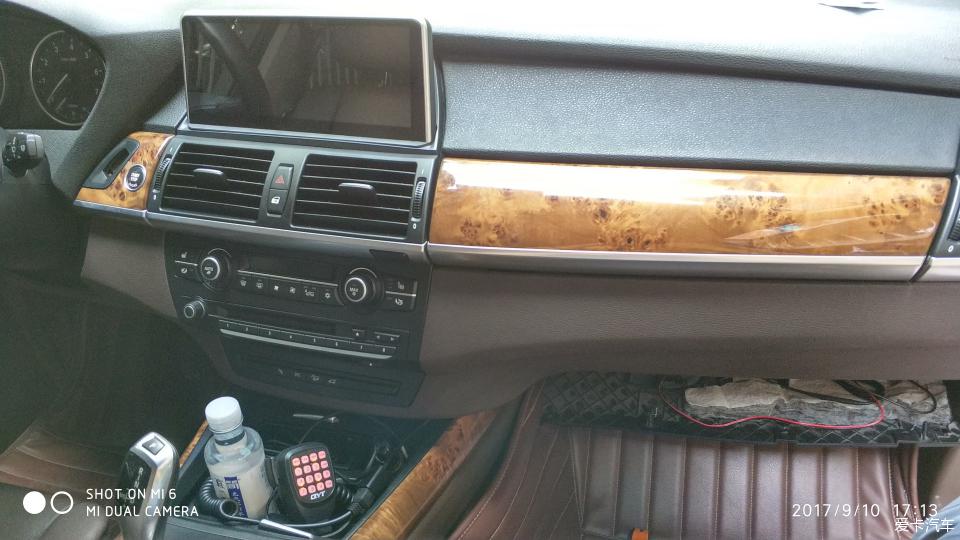

这是整体效果，跟原车很搭，手咪不用的时候还可以拆下来放进手套箱，不影响原车的美观。

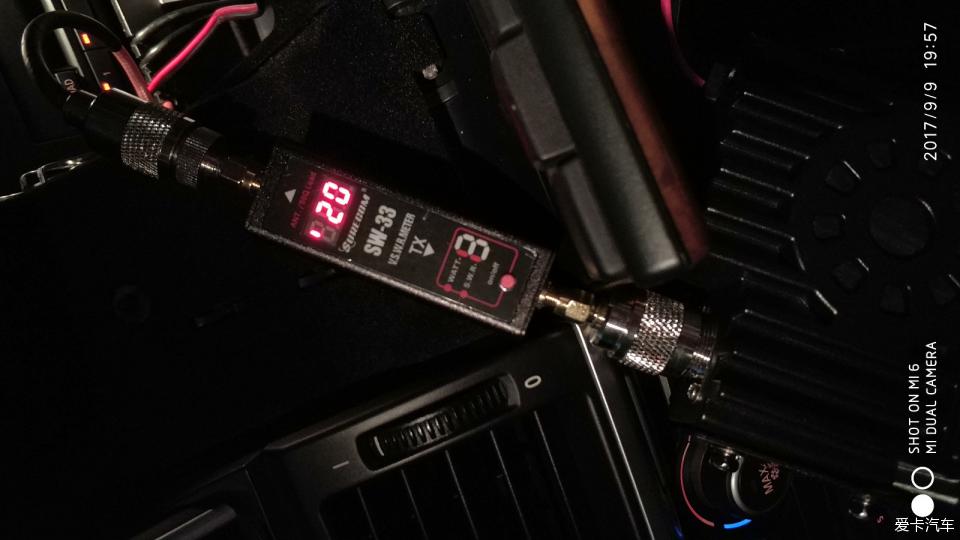

下面开始测试主机和天线馈线的性能了，以下所有的测试都是在145435两个频点测的。

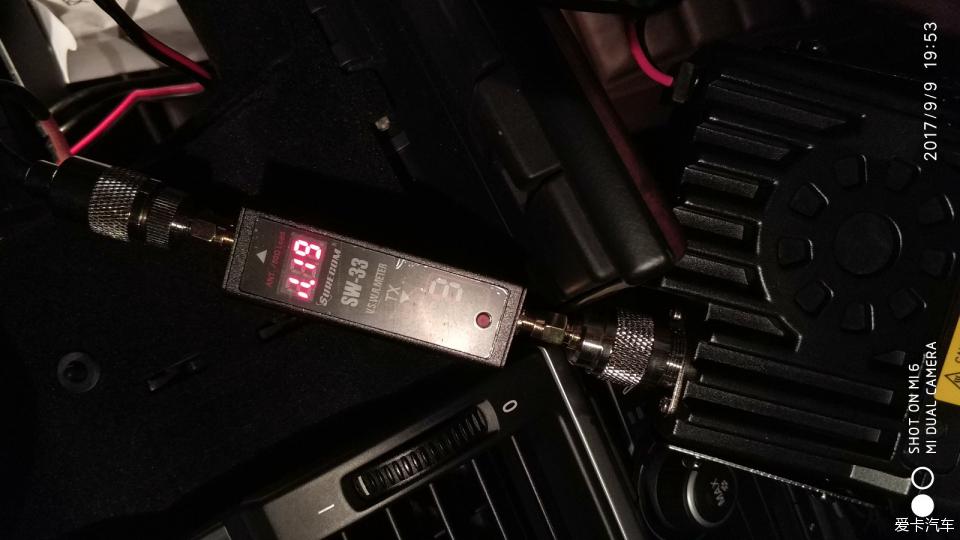

再测一下驻波比，V段1.04。不过这是在电台端测的，天线的实际驻波比要大一些。

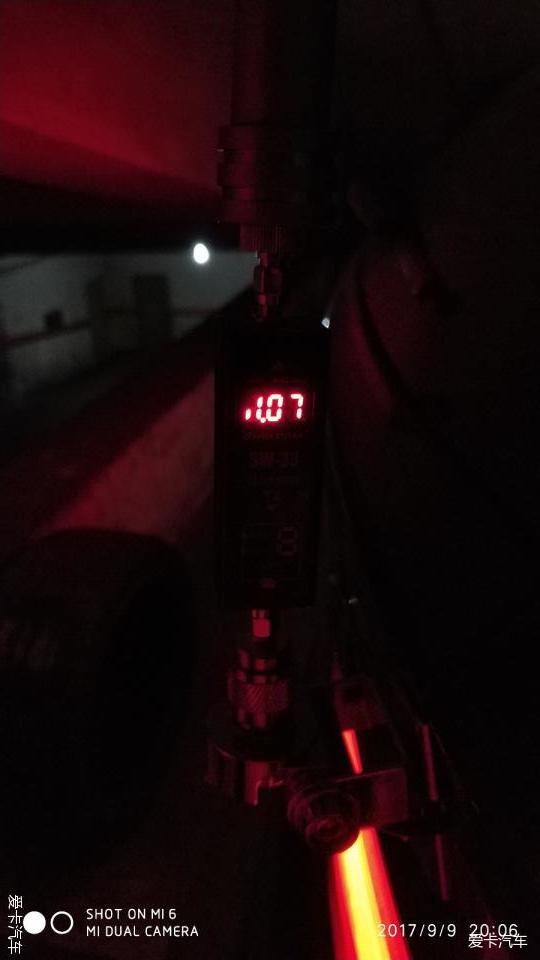

驻波表接在馈线跟天线之间测一下，V段驻波比1.07，还是非常不错！

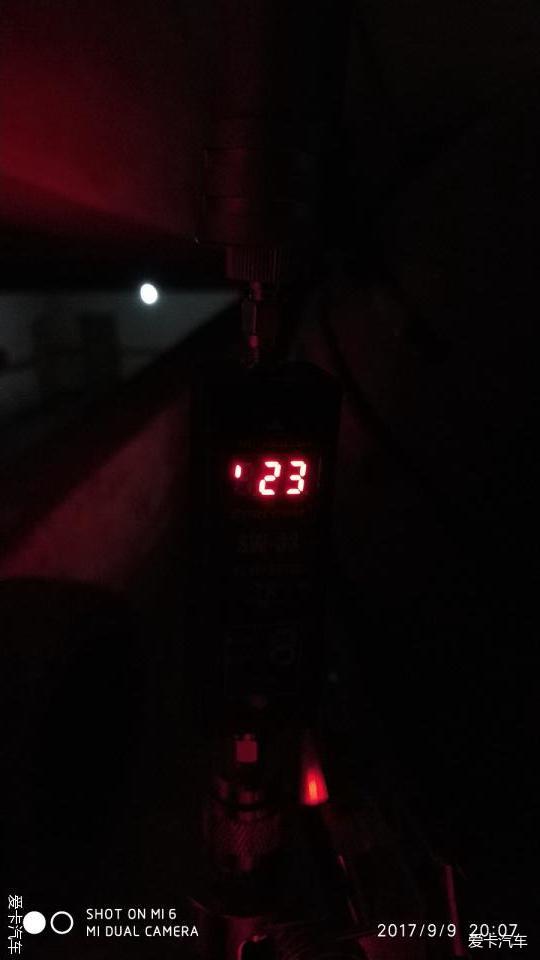

再测一下馈线的损耗，在馈线末端V段功率23W，损耗了5W，算下来不到1个db，5米的馈线能有这个水平算是质量不错的。

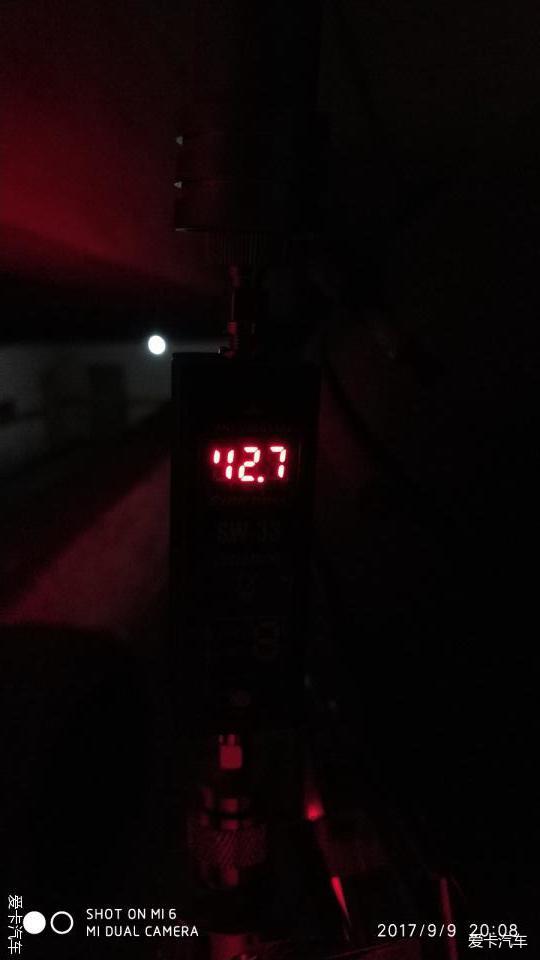

同样的馈线，频率越高，损耗越大，U段实测末端功率12.7W。算下来损耗接近2db。
实际联通效果还没测试，等国庆长假出去自驾了回来再更新。

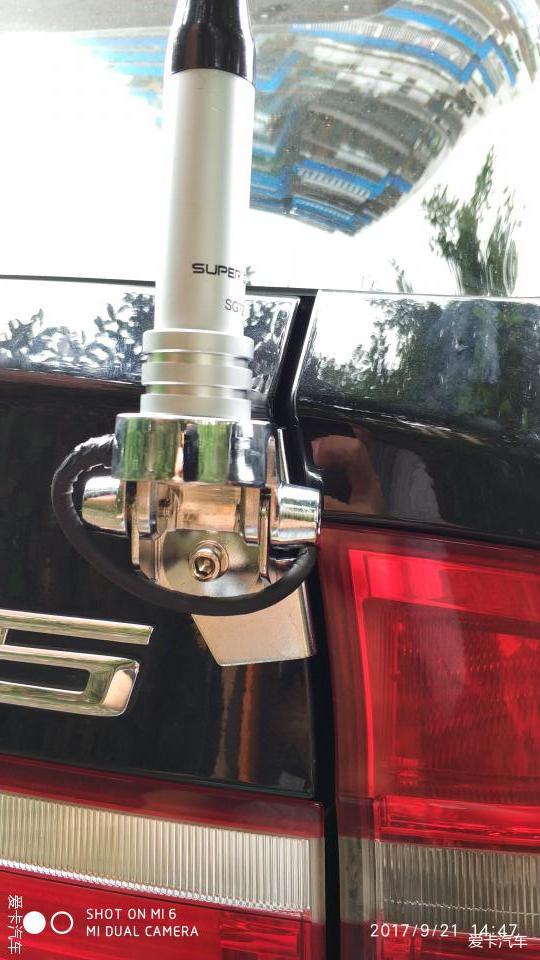

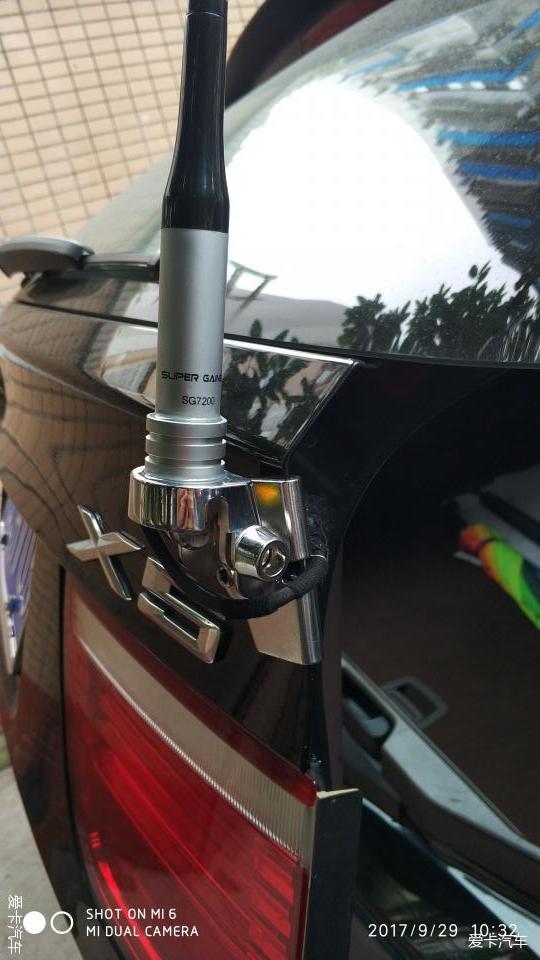

最后接受网友的建议，换下了原来的廉价铁皮夹边，据说原来那种亮亮的夹边是铁皮电镀的，容易生锈。这次买了一个50多元的，材质是全不锈钢，我用磁铁***验证通过，拿在手上分量也不一样，非常沉。

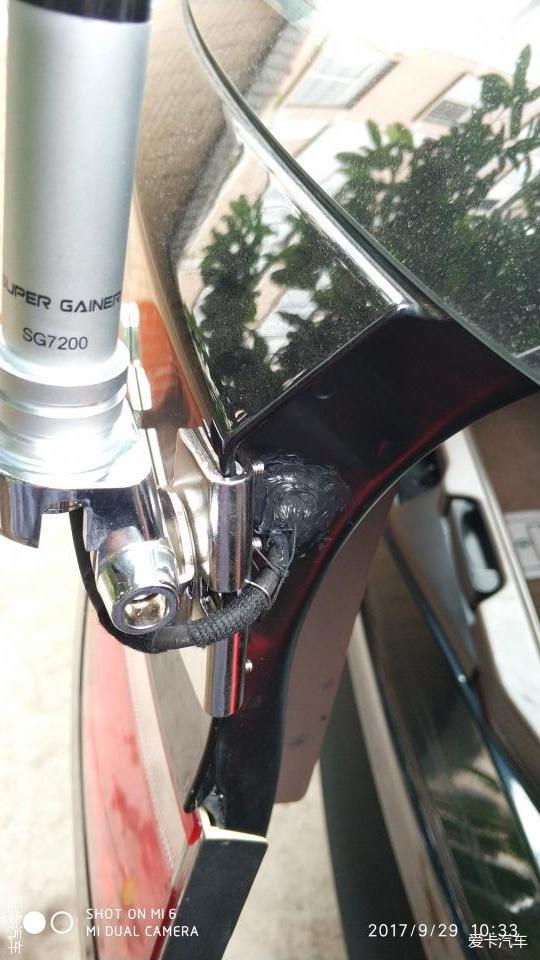

买了一支维修发动机的密封胶，给穿线孔四周厚厚的上了一层密封胶，保证滴水不漏！
[
本帖最后由 liu_geng 于 2017-10-6 20:17 编辑 ]
