“爱卡15周年”瑞虎3爆改LED阅读灯 解锁亮灯 详细全过程
当你看到这个帖子的时候，我希望您能认真看完，图片和文字很好理解，我自己感觉很详细了，好不好您说了算，改不改您说了算。
    每次晚上下班回家时开车门总是漆黑一片，早就打算把阅读灯改成开门亮灯，于是网购LED阅读灯到货安装。

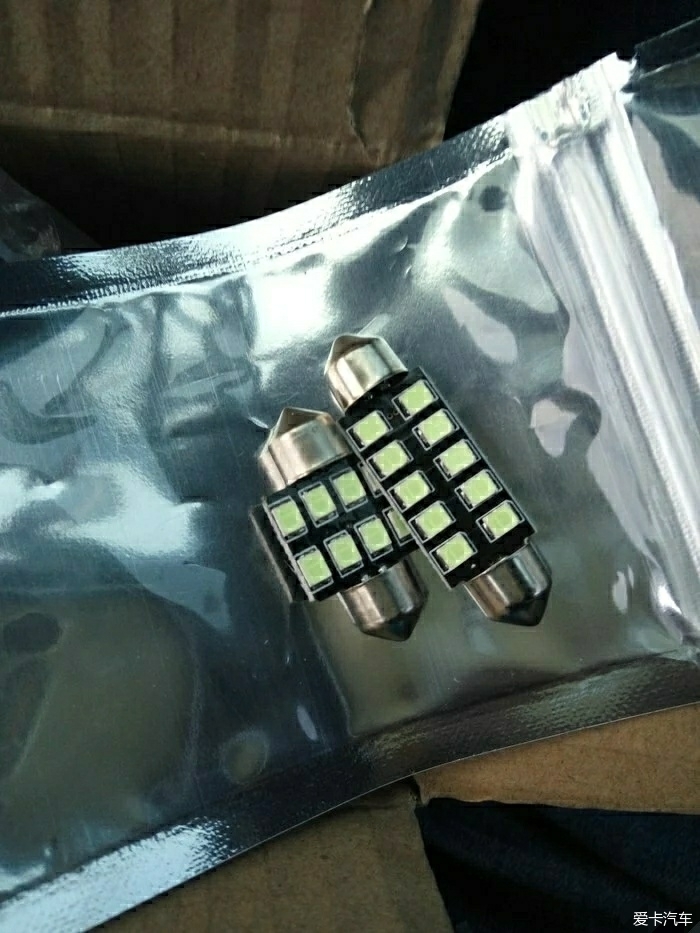

网购LED阅读灯前41后30毫米 下面大家看效果图对比

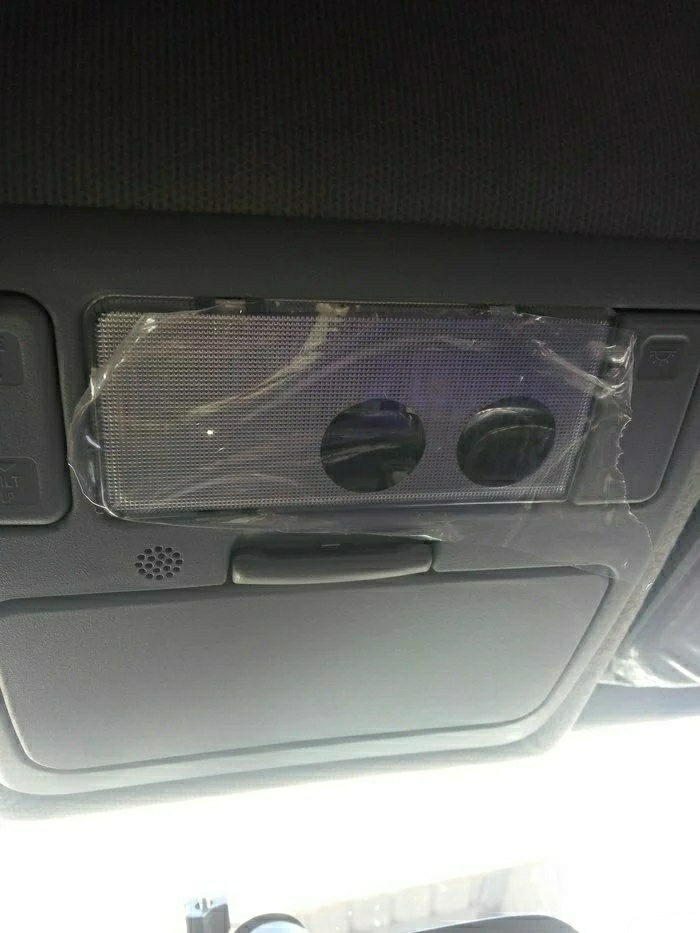

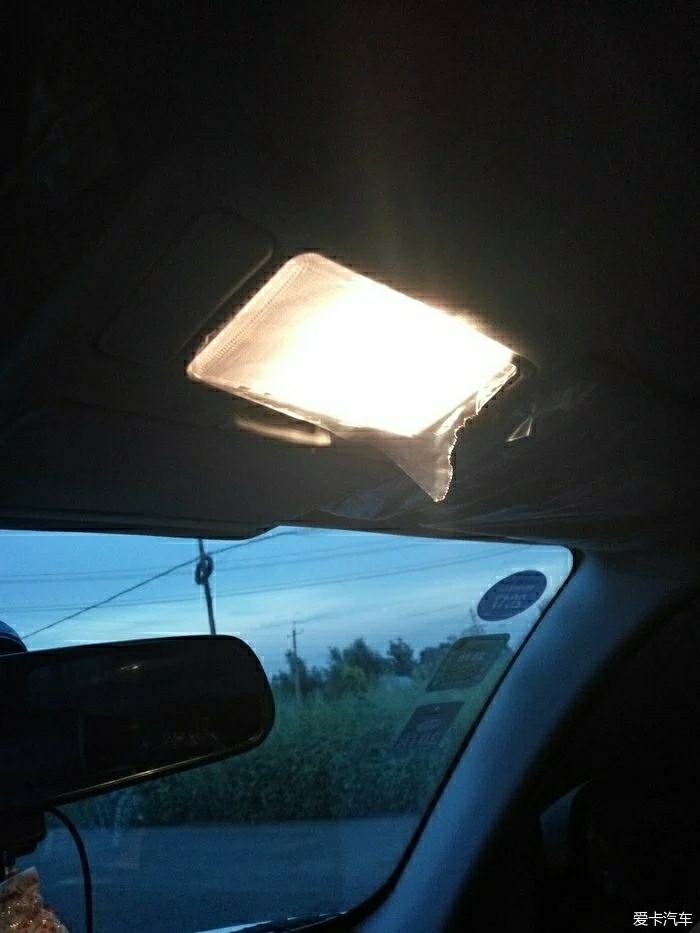

原车阅读灯效果

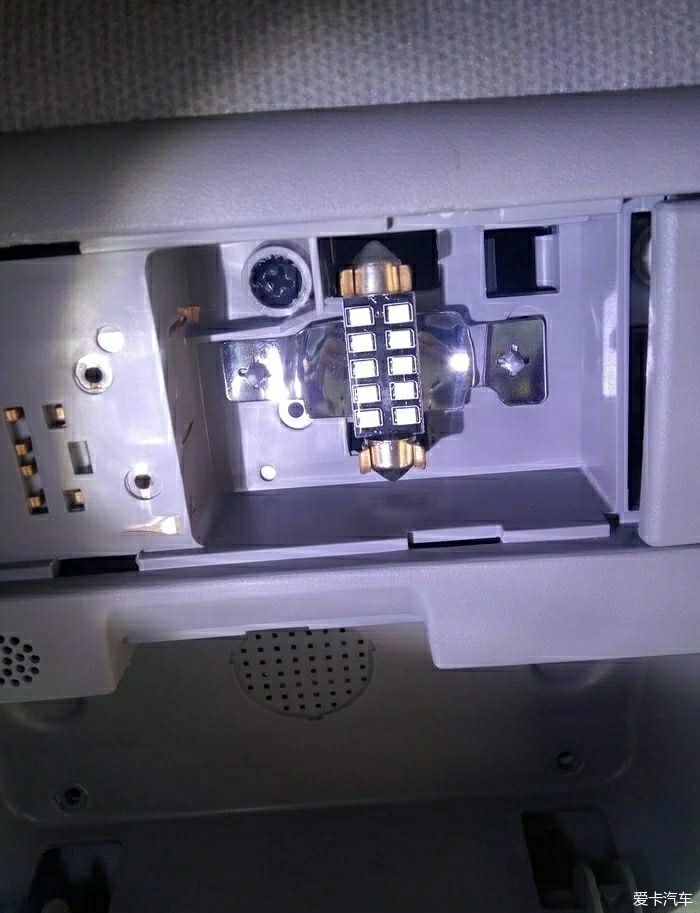

更换LED阅读灯效果

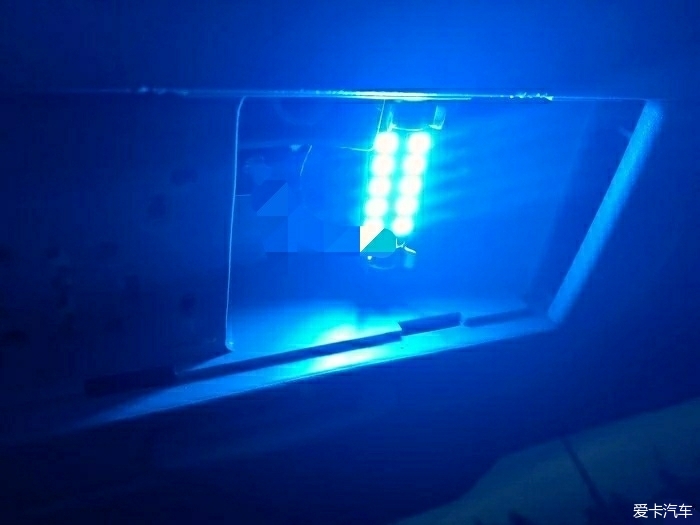

更换LED阅读灯效果
改装步骤：需要拆的地方，有4处，1阅读灯罩。
需要拆的地方，2  右A柱护板
需要拆的地方，3右门柱护板，4门槛护板

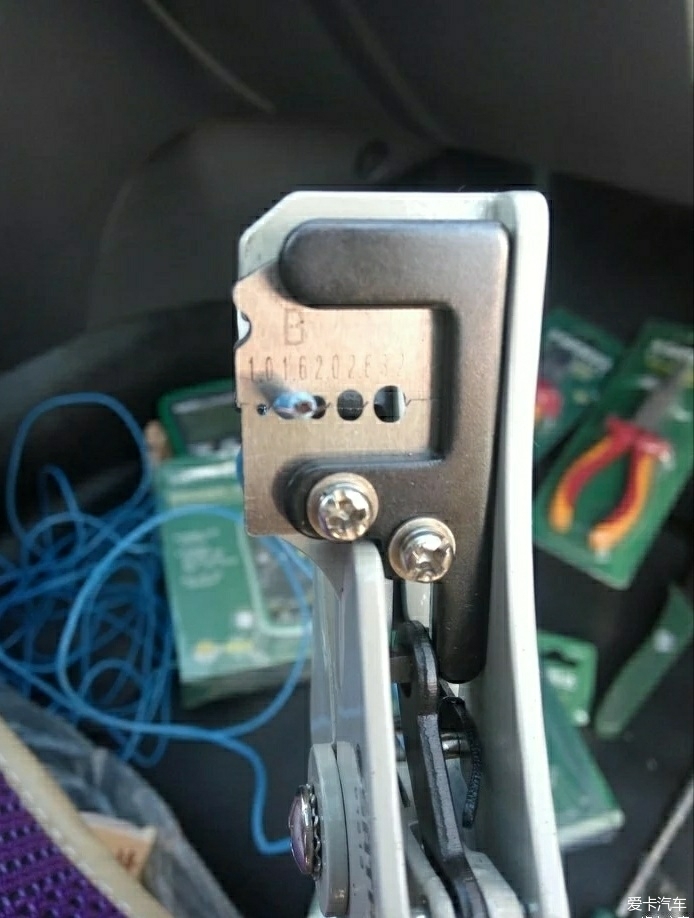

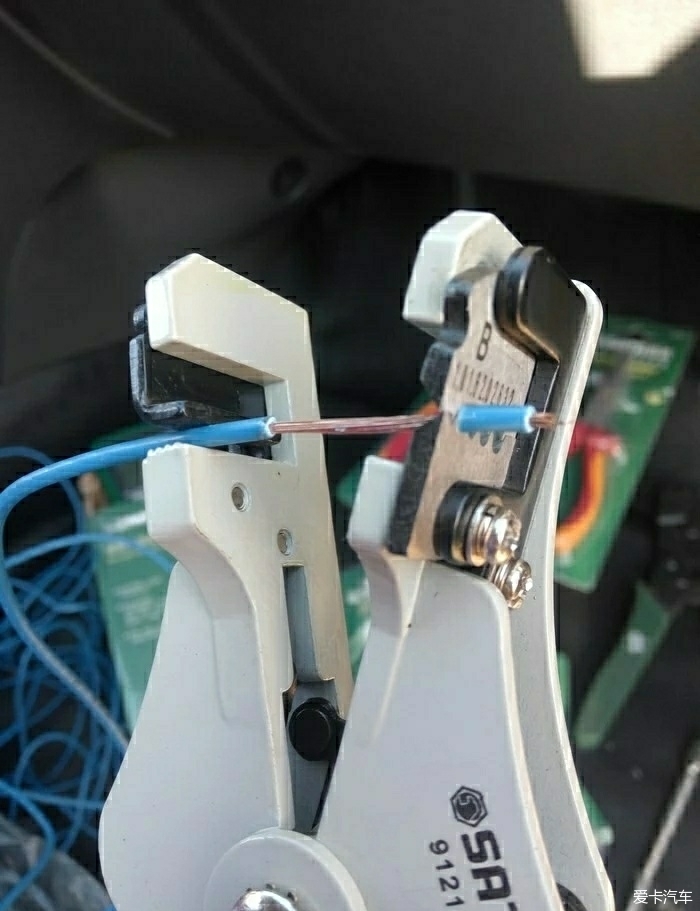

先找一个电线 1平方足够，长度从前阅读灯经过右A柱到下门柱护板大概2米左右吧具体没测量。用剥线钳剥开电线一端，漏出线头。
用剥线钳剥开电线一端，漏出线头。
不再犹豫2018

[每日热点]:【酷车实拍】家里又添新车了 提哪吒L...

回复本楼 | 评分 | 举报
加关注 发私信

Rank: 11Rank: 11

白银元老

注册 2017-08-02 来自 辽宁省|沈阳市

来自 爱卡Android版 发表于 2017-08-28 13:39    IP属地：未知

2楼

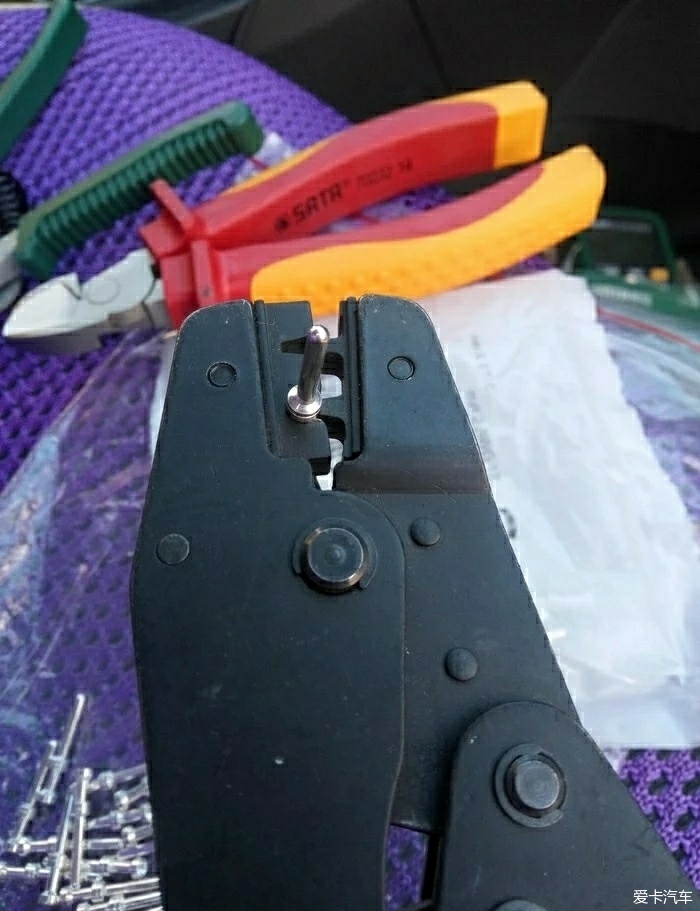

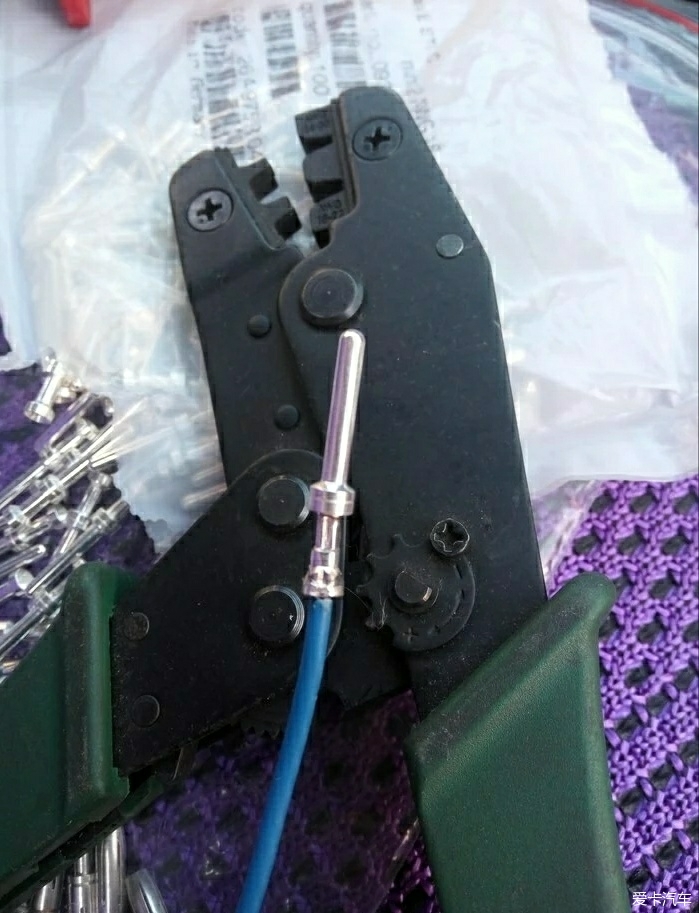

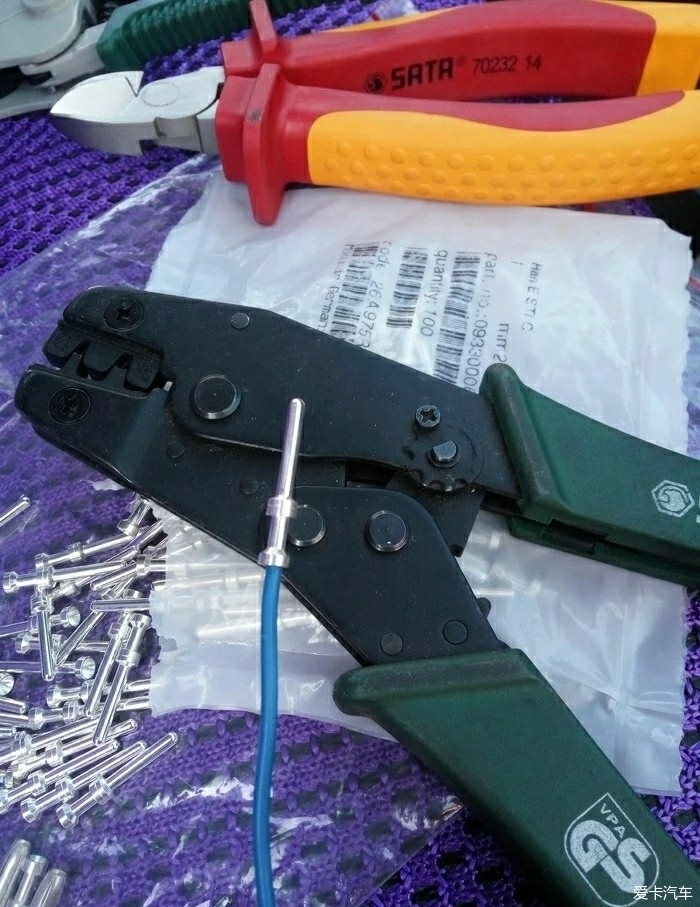

需要准备插线公针，(如没有可用4平方硬电线代替用电烙铁焊接在电线上)把电线插入公针用压线钳压紧
把电线插入公针用压线钳压紧。最后备用

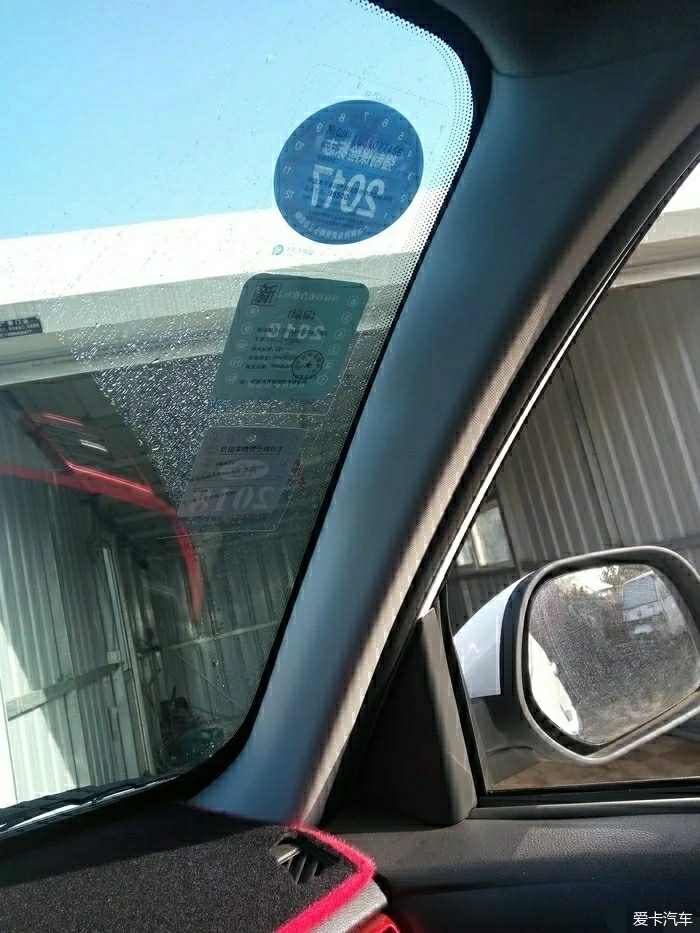

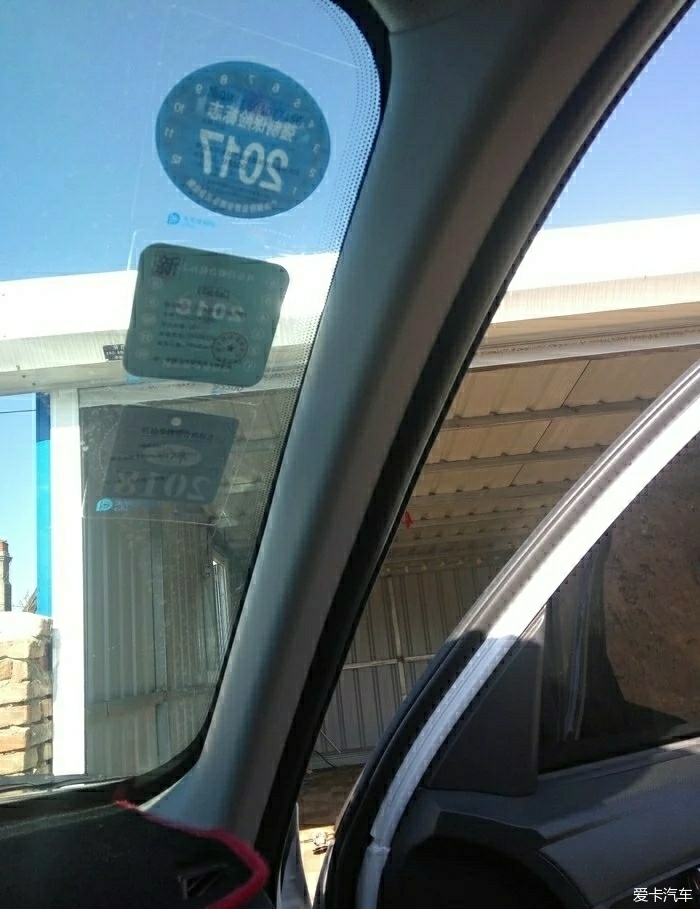

下面开始拆右A柱护板。很简单先把A柱胶条拔下来。（从驾驶室内侧看）

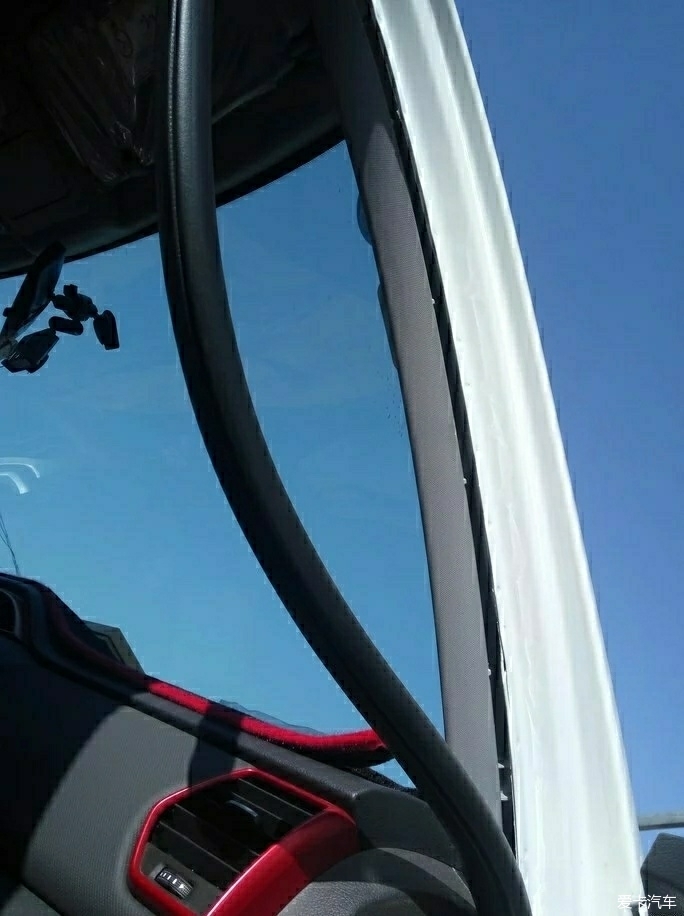

把A柱胶条拔下来。（从驾驶室外侧看）

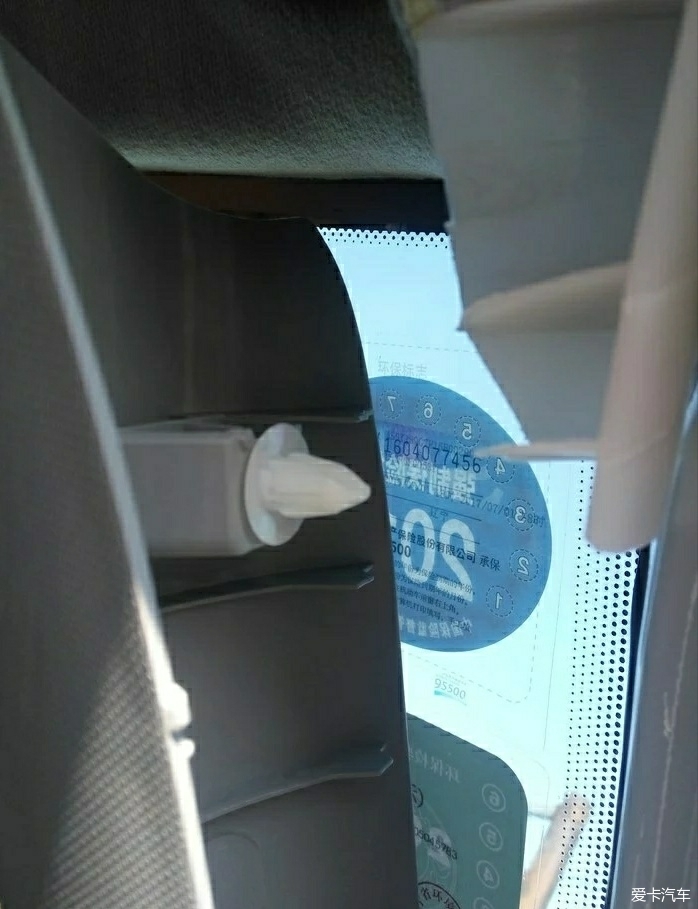

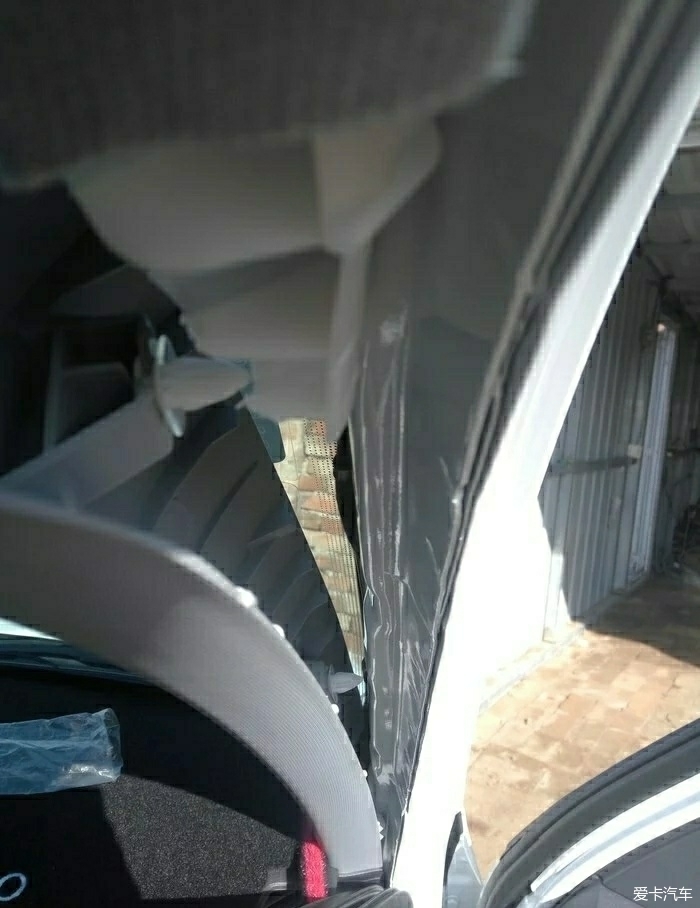

A柱护板很好拆，坐进副驾驶先从护板上端用手往主驾驶方向一拉就开了，在慢慢拿出小心划伤工作台，看见卡扣了吧。
再拉中间还有卡扣，小心小心。

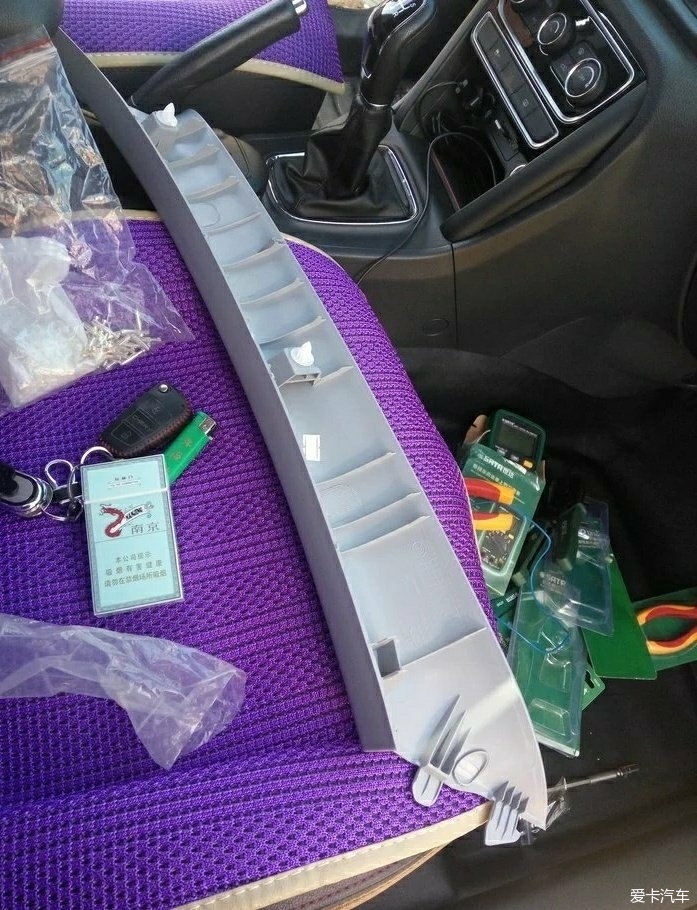

向上一提就拆下来了，简单吧。

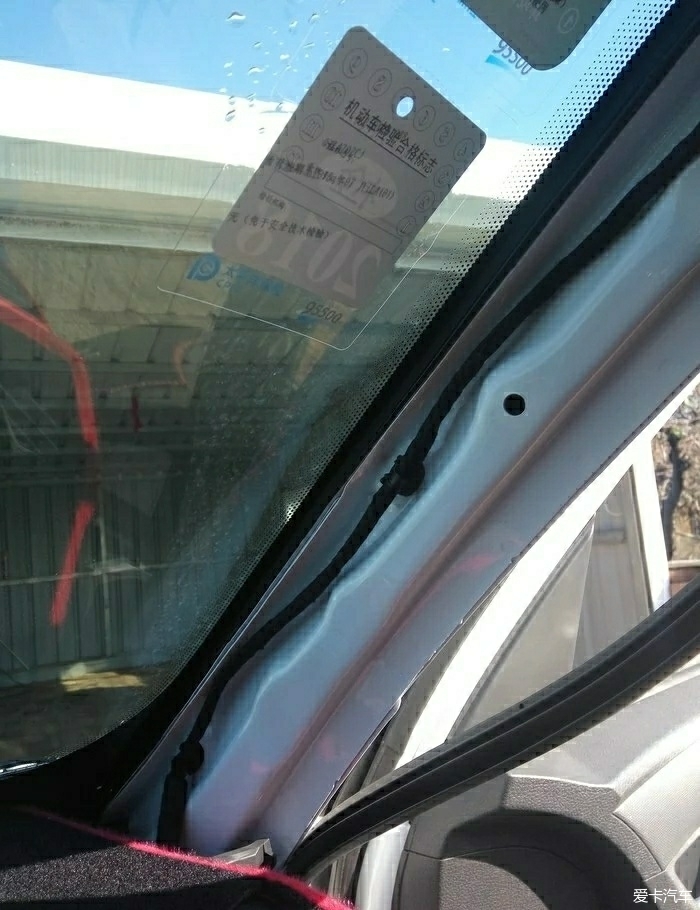

护板拆下来了看见线束了吧。连接阅读的电线就在这捆黑色的线束里，（有一个红白色的电线，其实直接在这里连接阅读灯就可以实现开门亮灯了）但我的原则是无损改装不在这里破线。下面继续。
不再犹豫2018

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报
加关注 发私信

Rank: 11Rank: 11

白银元老

注册 2017-08-02 来自 辽宁省|沈阳市

来自 爱卡Android版 发表于 2017-08-28 13:44    IP属地：未知

3楼

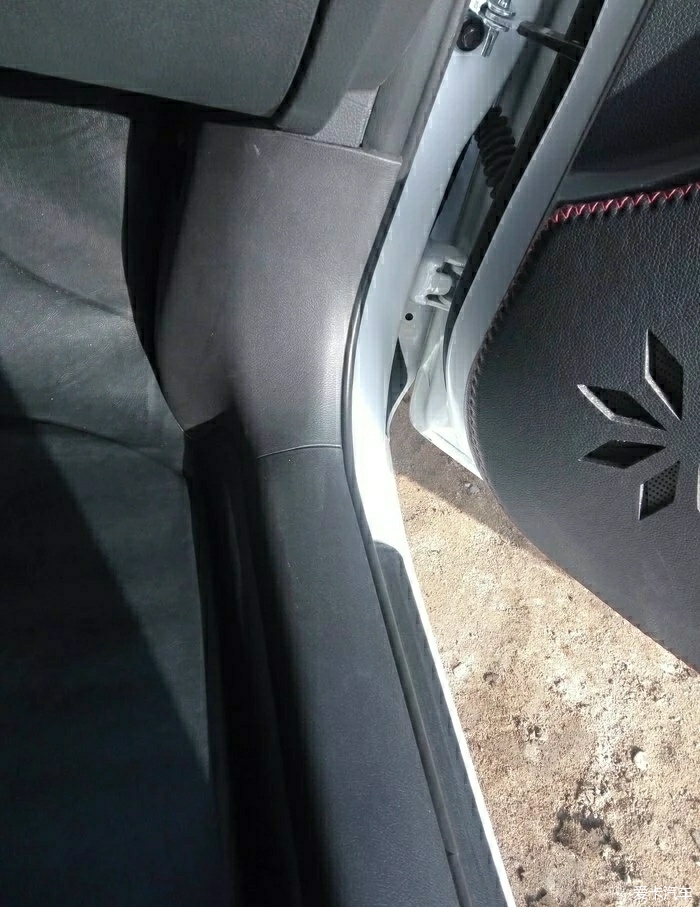

再拆右下门槛板
双手从一端向上一拉就开了里面有卡扣也简单。不拆门槛板，门柱护板也拆不下来，（因为接线插座在门柱护板内。

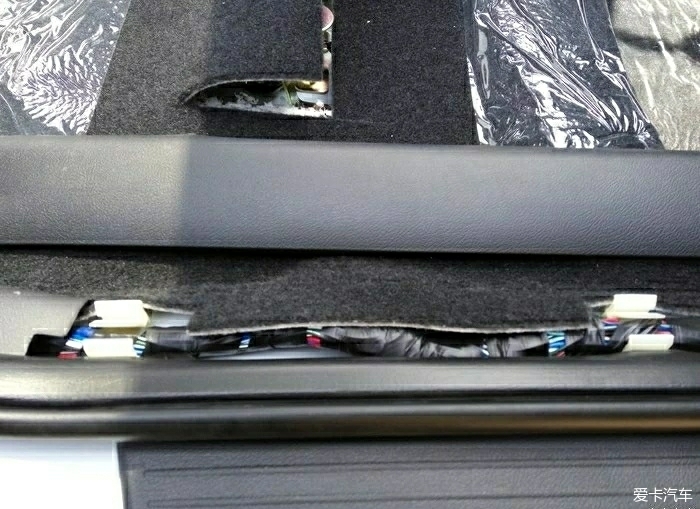

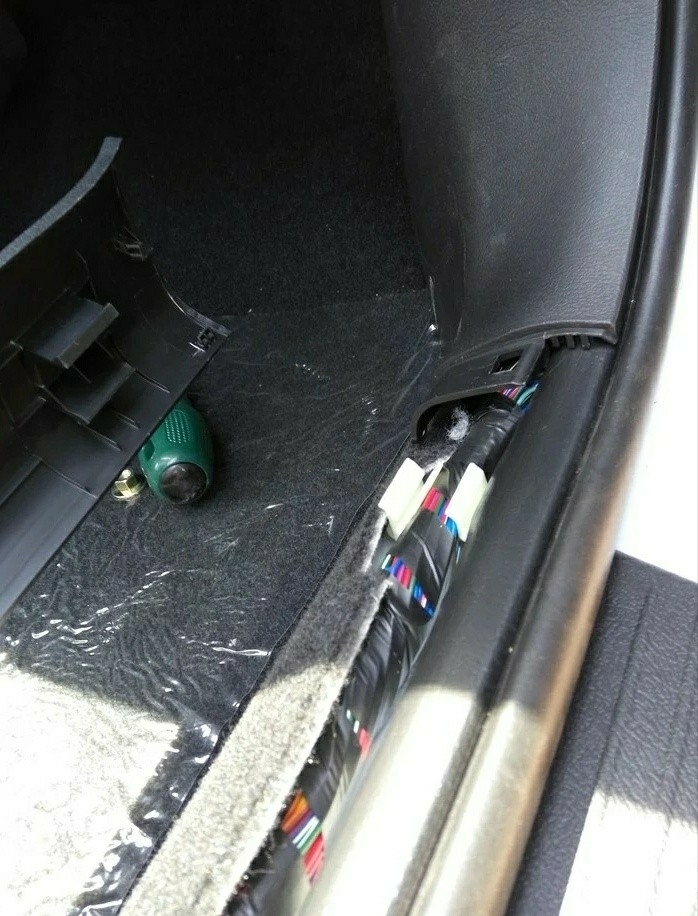

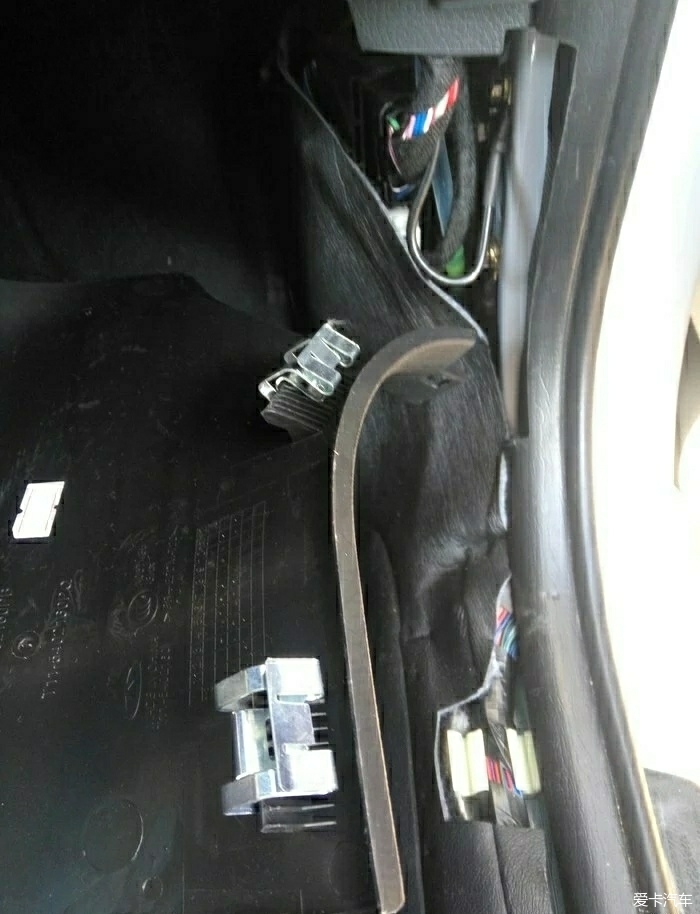

右下门槛板拆下

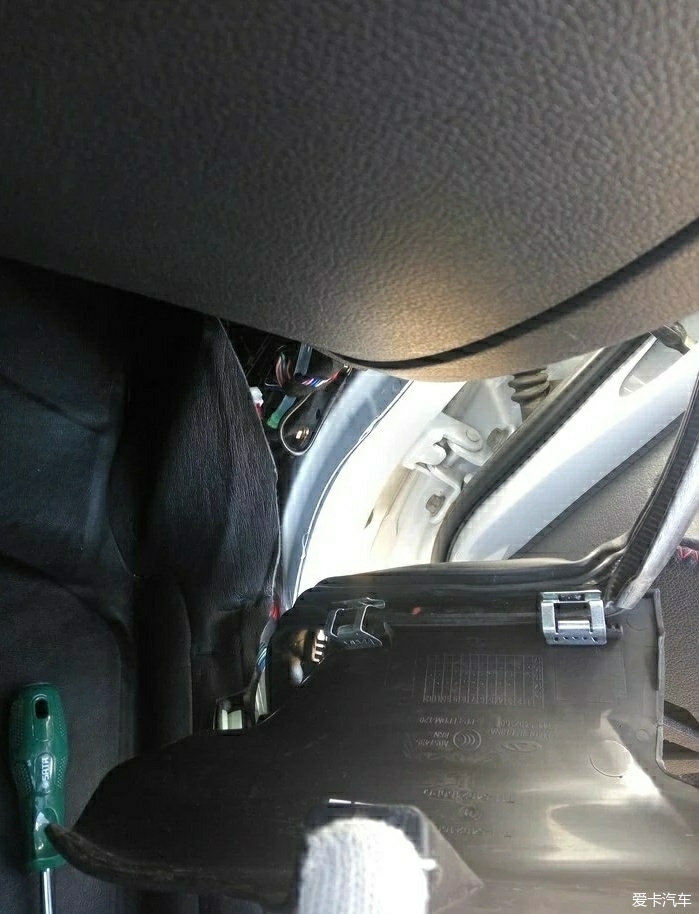

再拆右门柱护门柱护板

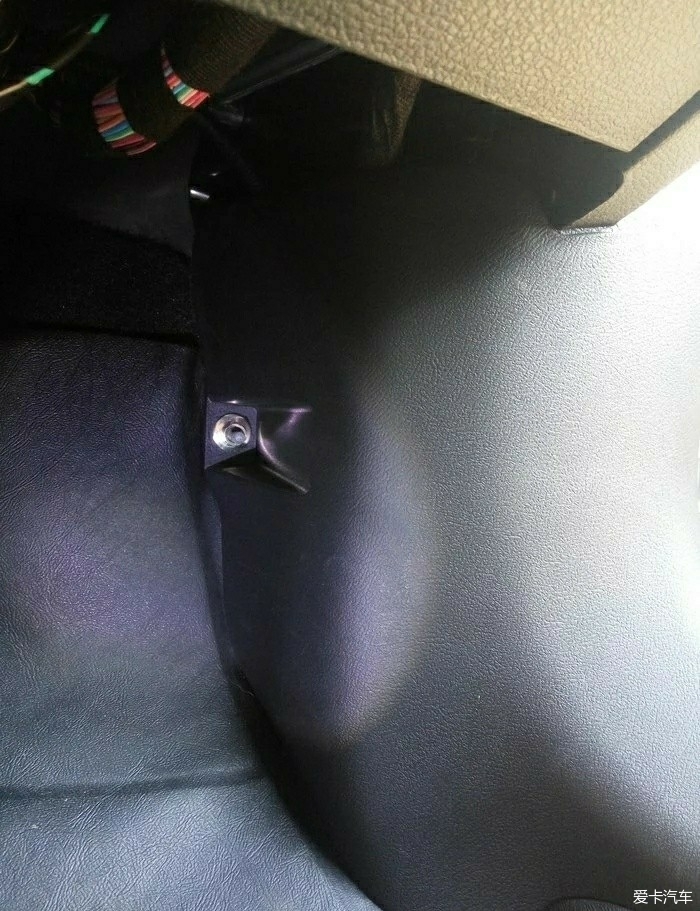

右门柱护板，看见这颗螺丝了吧
  看见这颗螺丝了吧，用M10的套筒或扳手把他拧下来， 一拉胶条就拆开了右门柱护板。

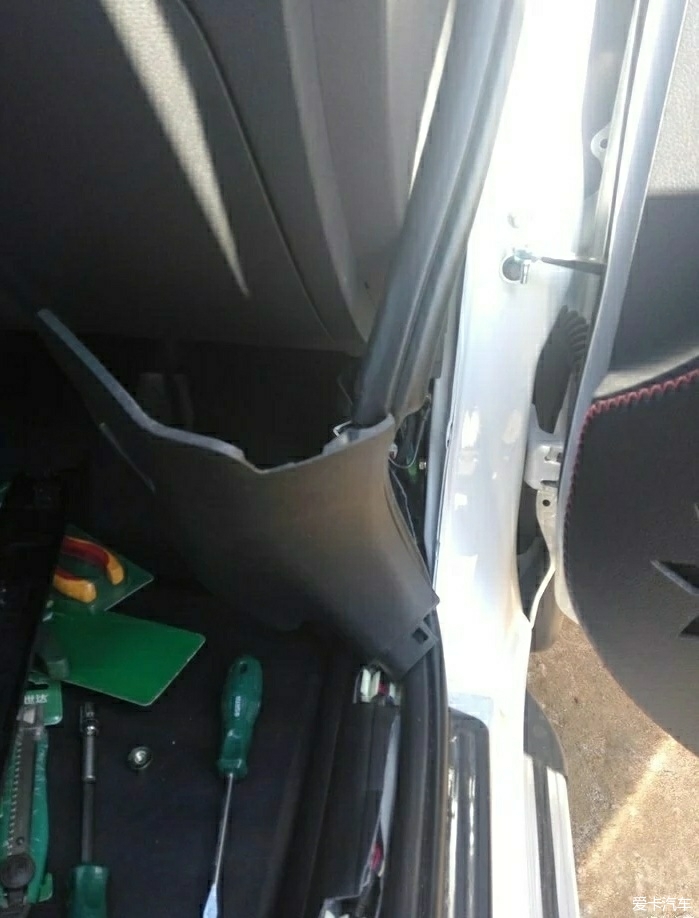

右门柱护板拆下
右门柱护板拆下

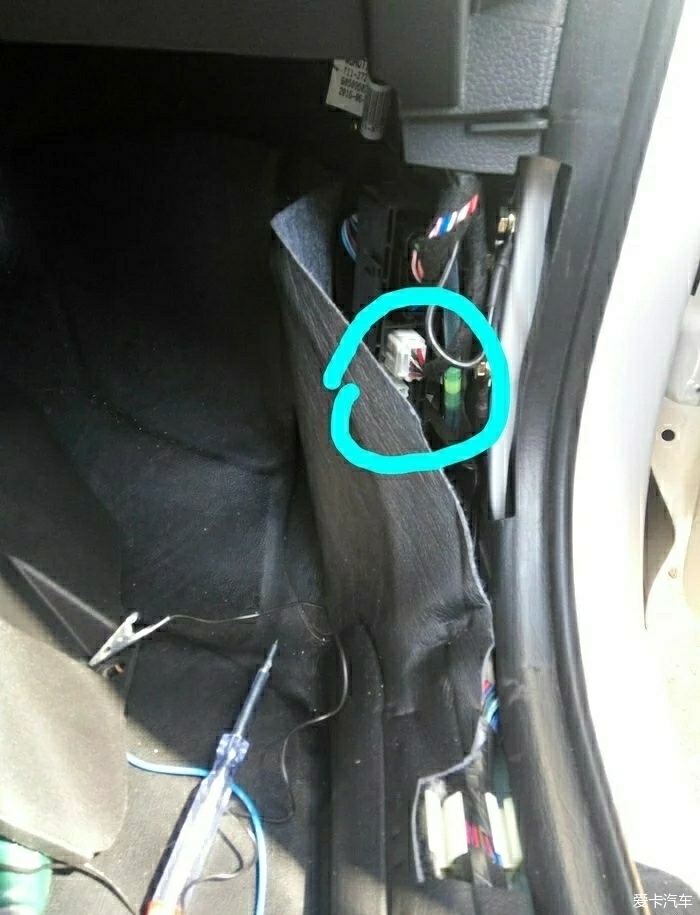

    看见这个插座了吧，上面有根红白色的线一会与前阅读灯用电线连接实现开门亮灯，下面拆阅读灯。
不再犹豫2018

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报
加关注 发私信

Rank: 11Rank: 11

白银元老

注册 2017-08-02 来自 辽宁省|沈阳市

来自 爱卡Android版 发表于 2017-08-28 13:48    IP属地：未知

4楼

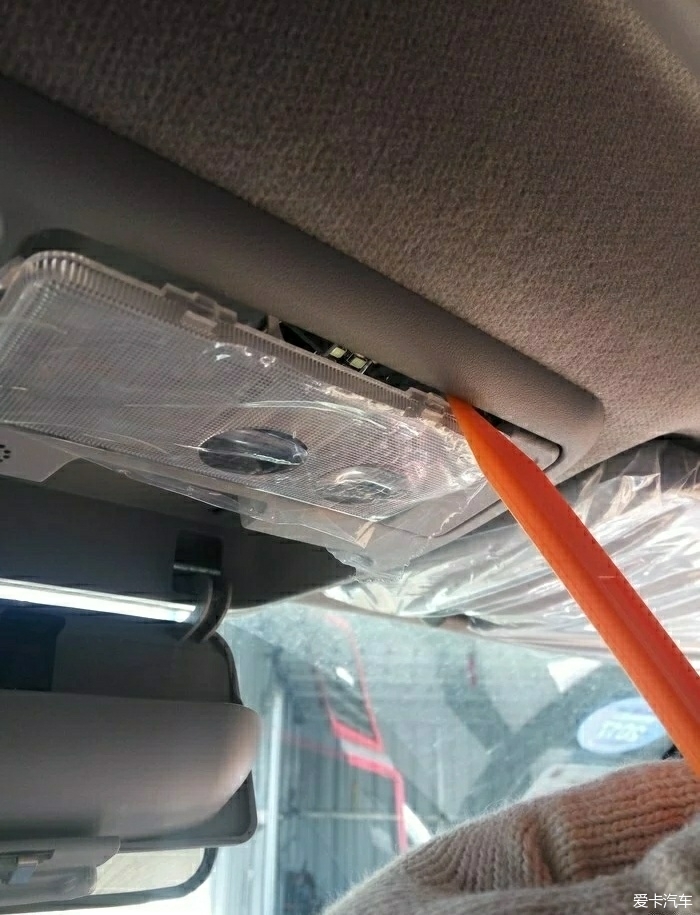

用小一字螺丝刀或者塑料翘板翘开阅读灯罩

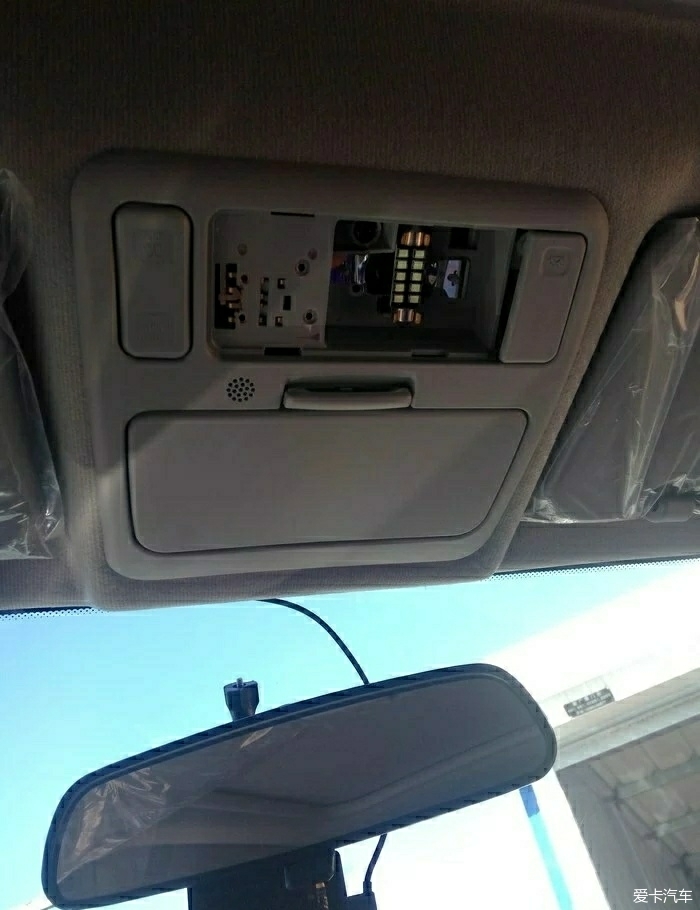

翘开阅读灯罩，有一颗螺丝用十字螺丝刀拧下它

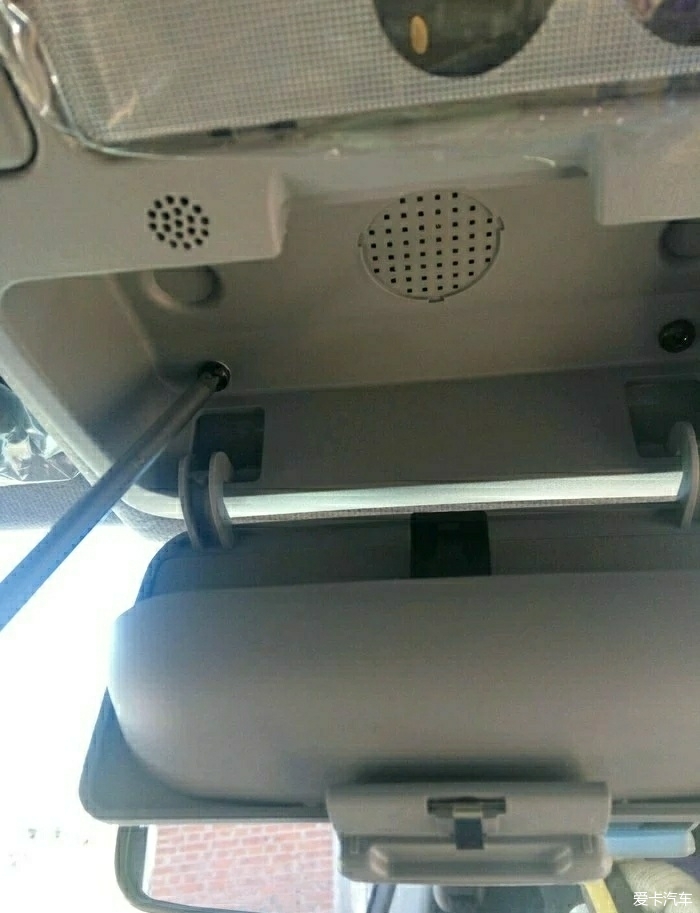

眼镜盒里还有两颗螺丝用十字螺丝刀拧下

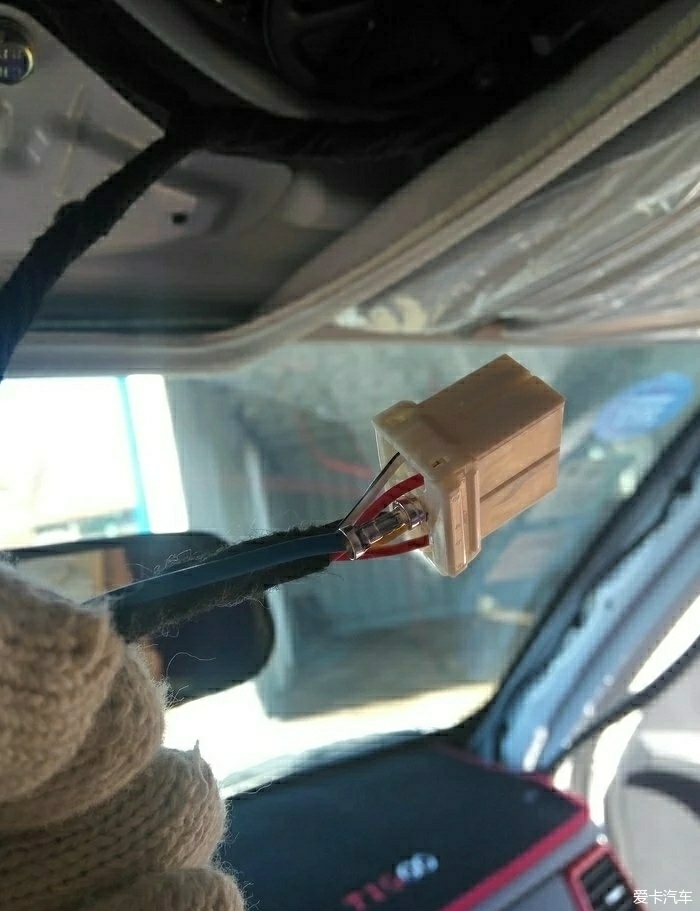

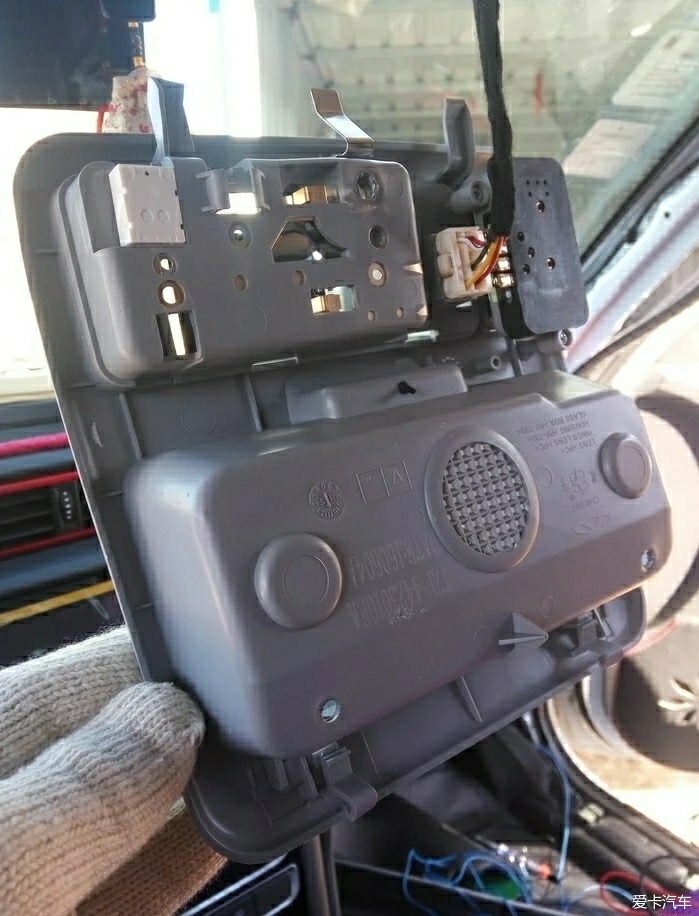

取下阅读灯总成，看见线束插座
按住卡扣拔下插座

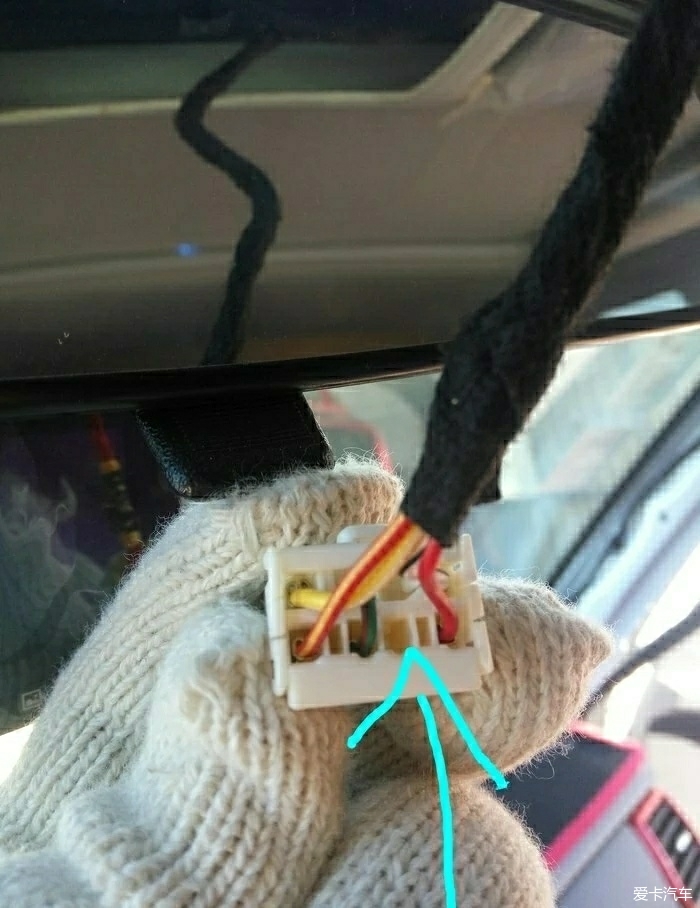

  按住卡扣拔下插座，看见一个空位针孔

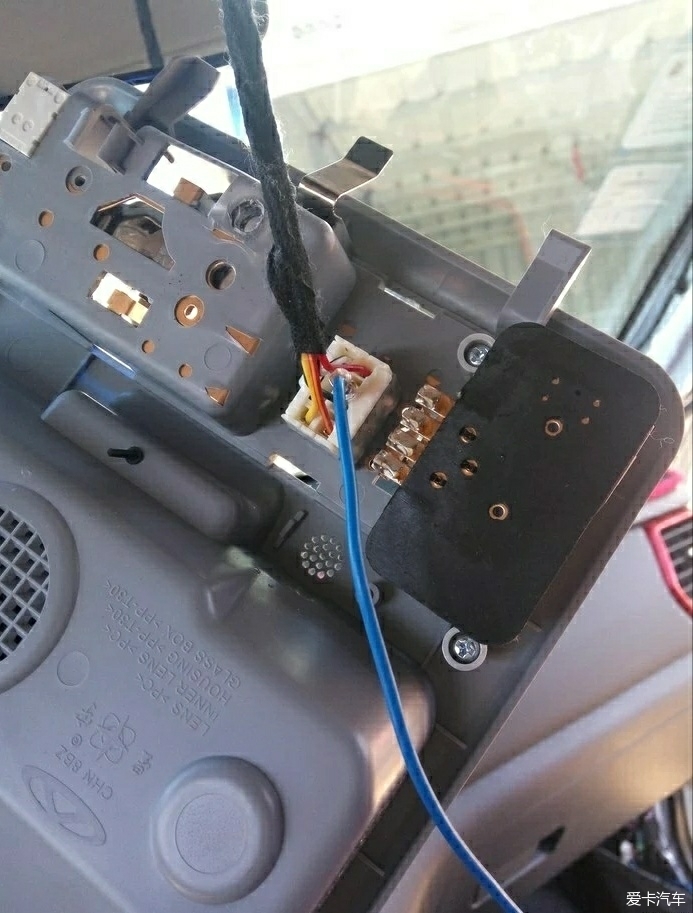

把压好的公针，插到孔内很紧不虚连。

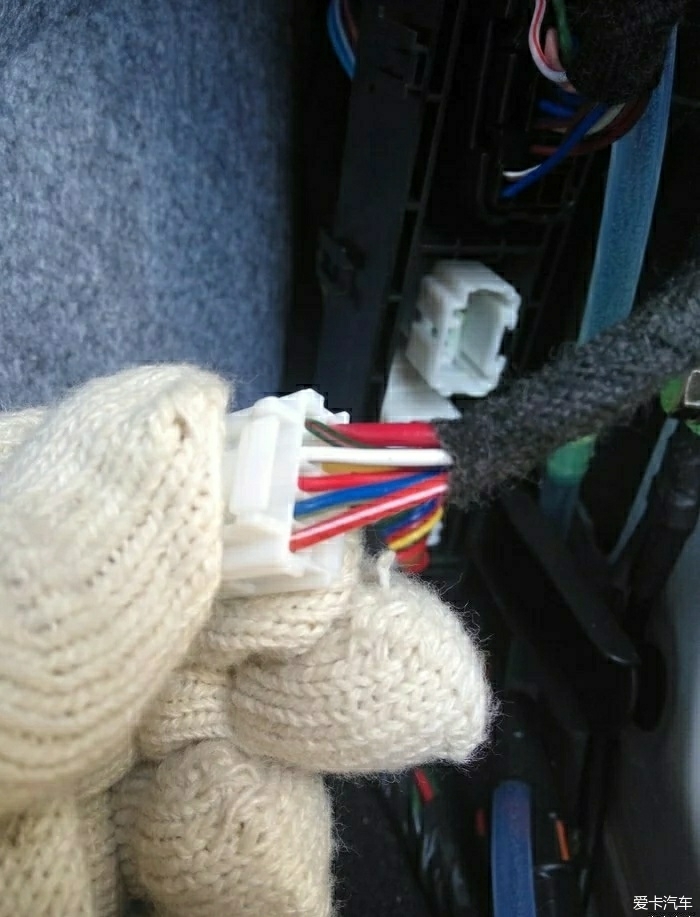

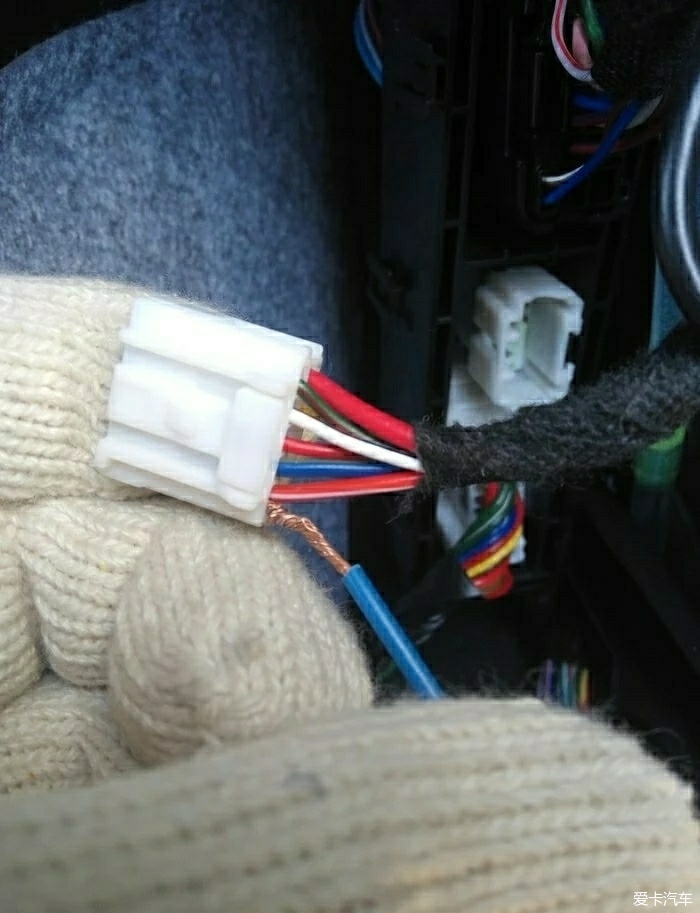

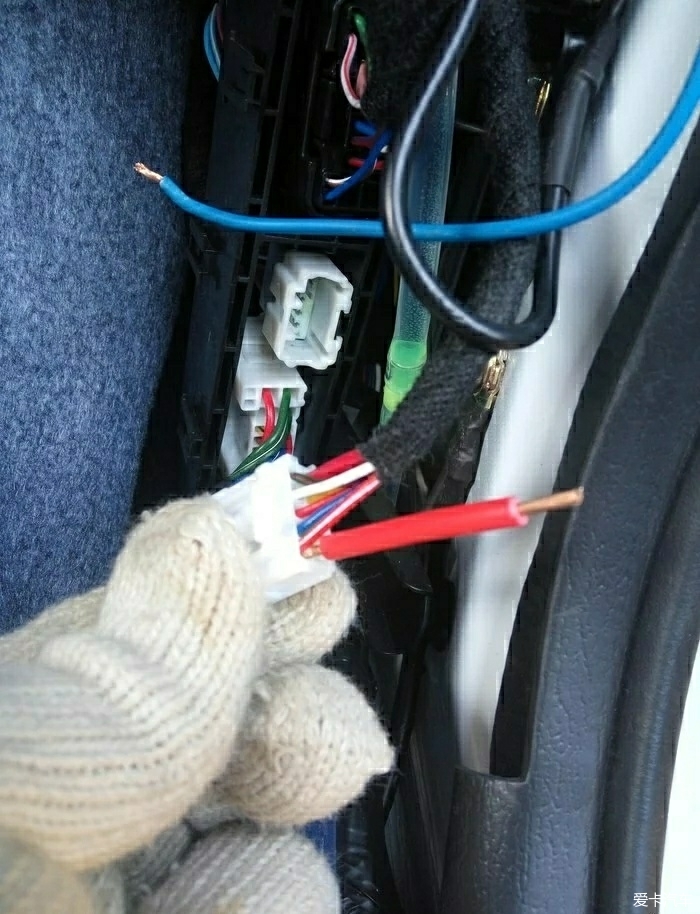

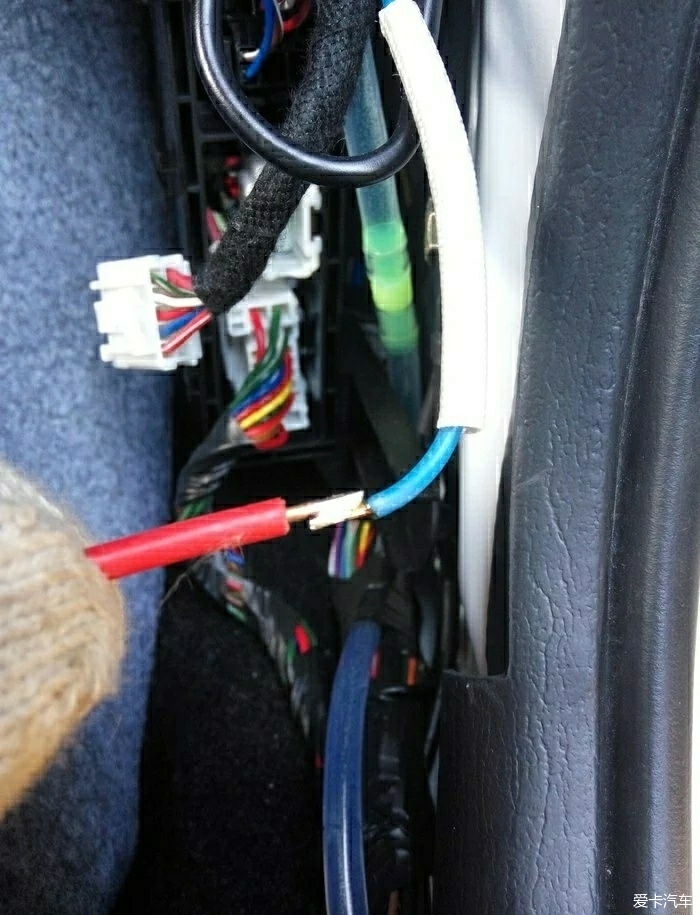

再去右门柱护板处，拔下插座找到红白线

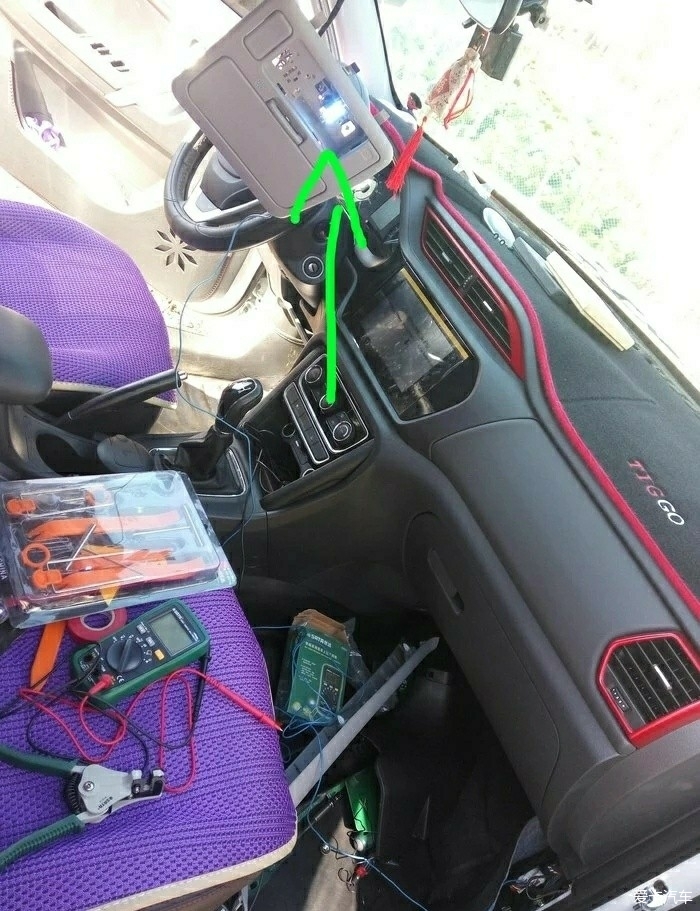

  把连接阅读灯的电线插到红白线上测试阅读灯会不会亮。
不再犹豫2018

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报
加关注 发私信

Rank: 11Rank: 11

白银元老

注册 2017-08-02 来自 辽宁省|沈阳市

来自 爱卡Android版 发表于 2017-08-28 15:32    IP属地：未知

5楼
因为门是开的所以前阅读灯马上就亮了。
  把后阅读灯开关打到DOOR处实现与前阅读灯同时亮灯。开关门测试，锁车解锁测试符合预期没问题。下面开始正式无损走线。

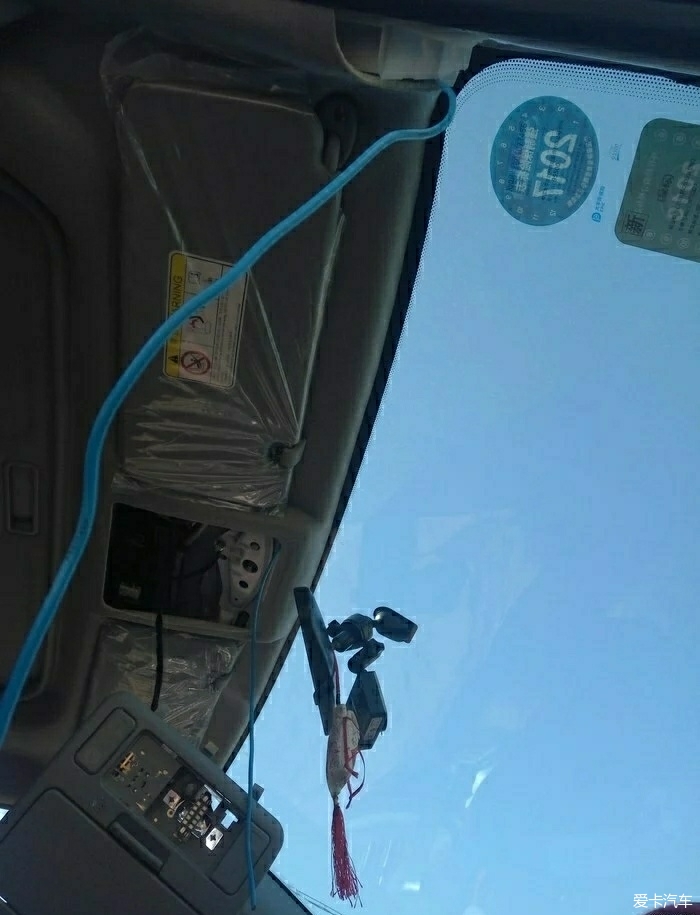

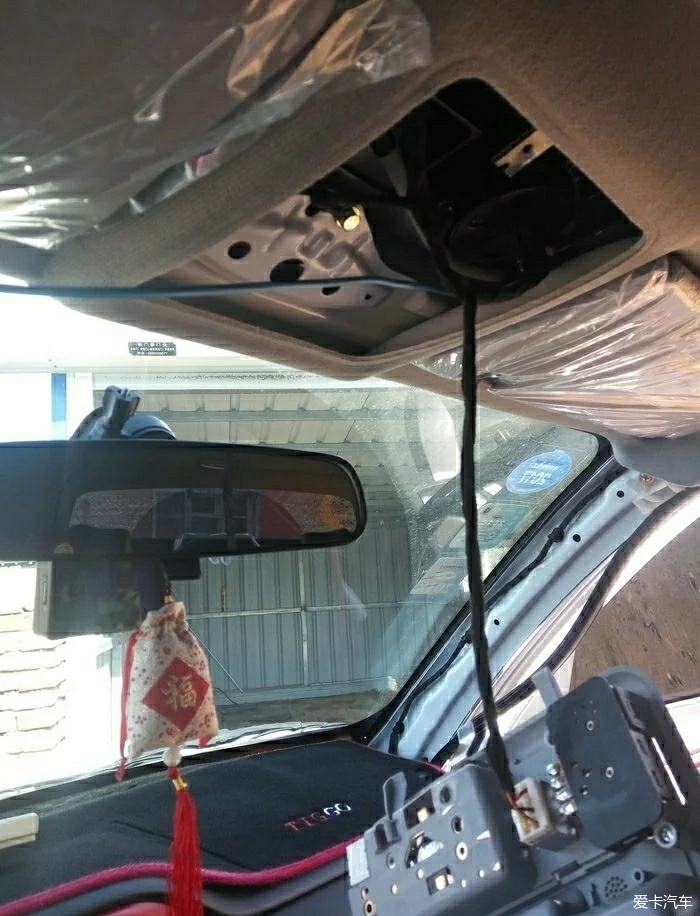

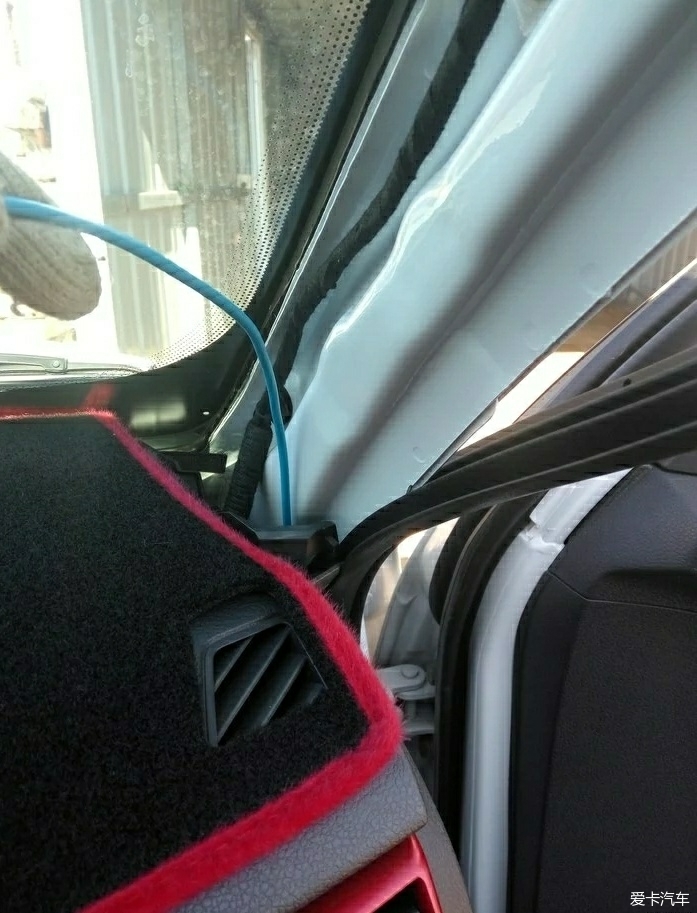

找一根硬电线从阅读灯棚顶穿到右A柱。
穿过来了要有耐心哦

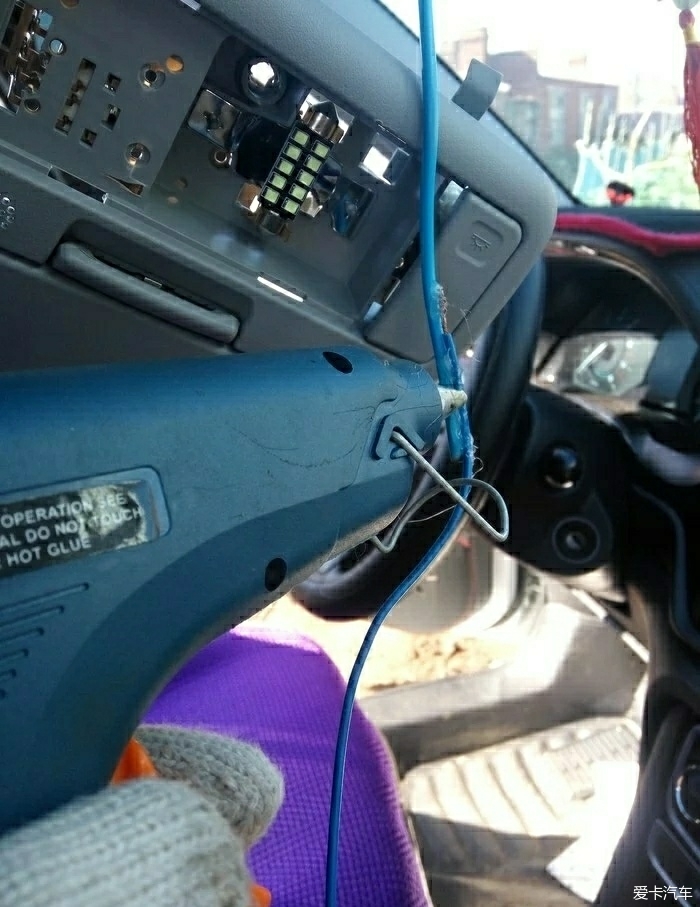

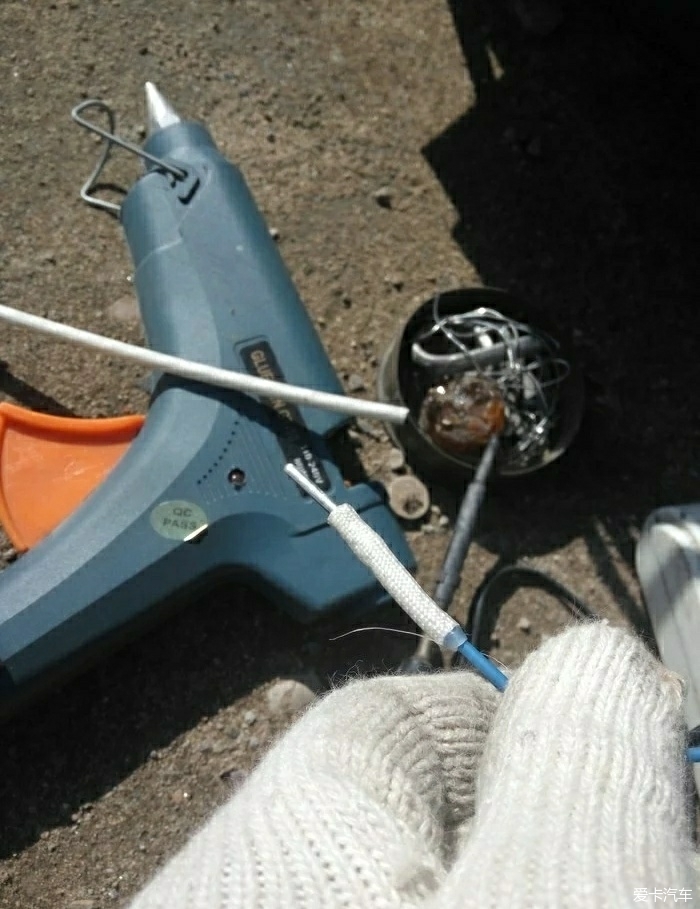

  把要压好公针的软线固定到硬线上拉过棚顶，我是用热熔胶粘的。

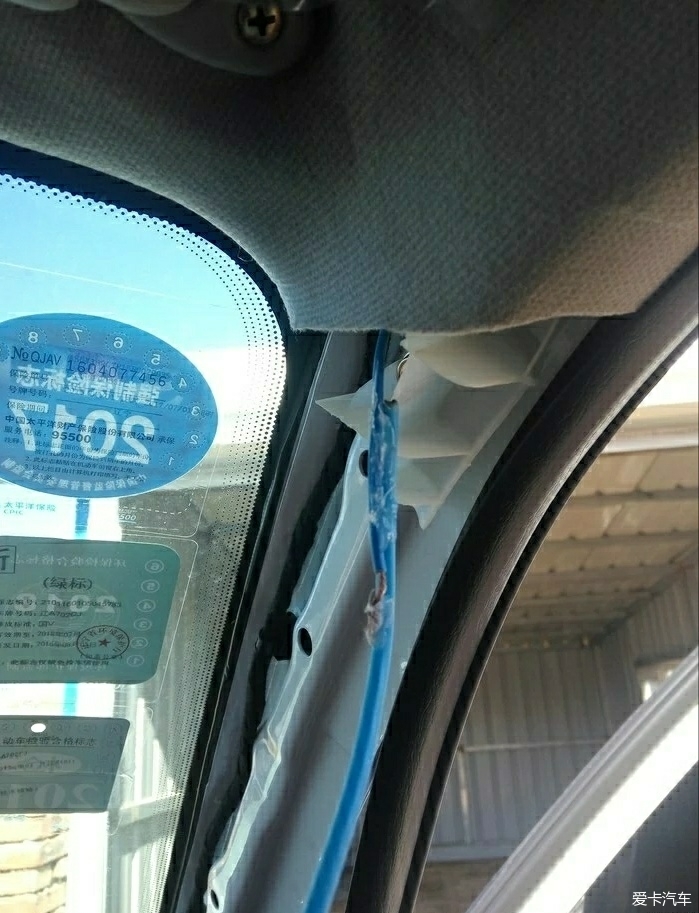

轻松一拉线就从阅读灯穿过棚顶到右A柱了

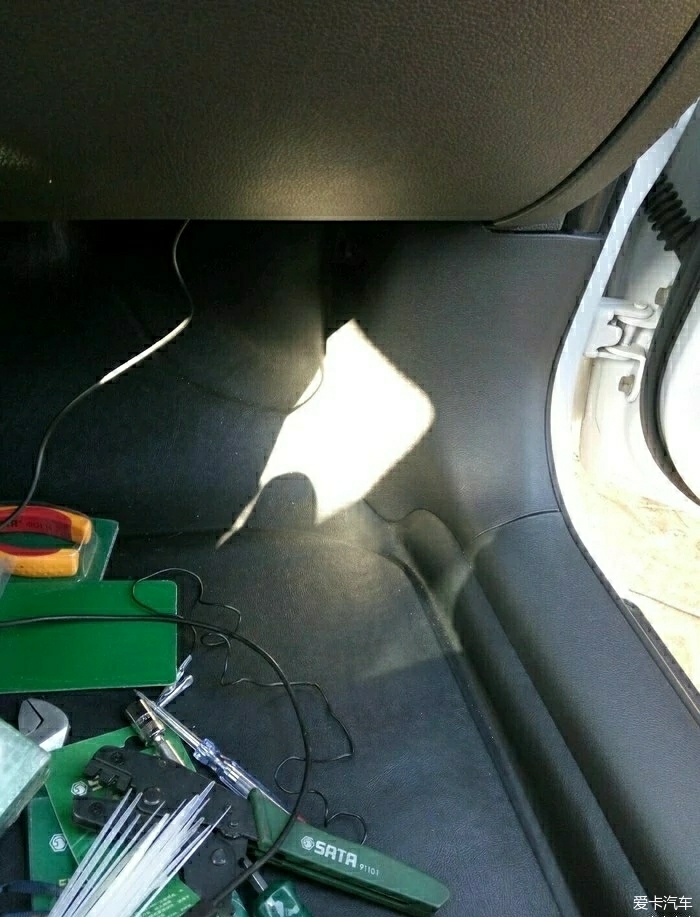

再把软线穿过工作台下面
  软线穿过工作台下面到插座位置，待定。一会再弄接头。下面把连接阅读灯那端的公针做好绝缘，  公针套上绝缘管做好绝缘防止短路，插到阅读灯插座的空针孔上用热熔胶固定。
把阅读灯复位拧好螺丝。
不再犹豫2018

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报
加关注 发私信

Rank: 11Rank: 11

白银元老

注册 2017-08-02 来自 辽宁省|沈阳市

来自 爱卡Android版 发表于 2017-08-28 15:37    IP属地：未知

6楼

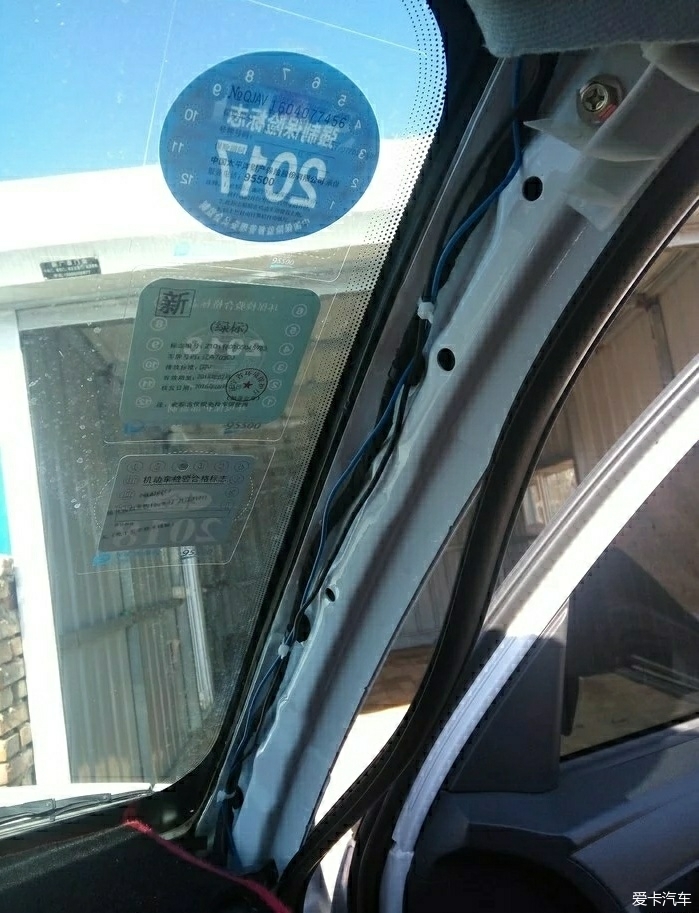

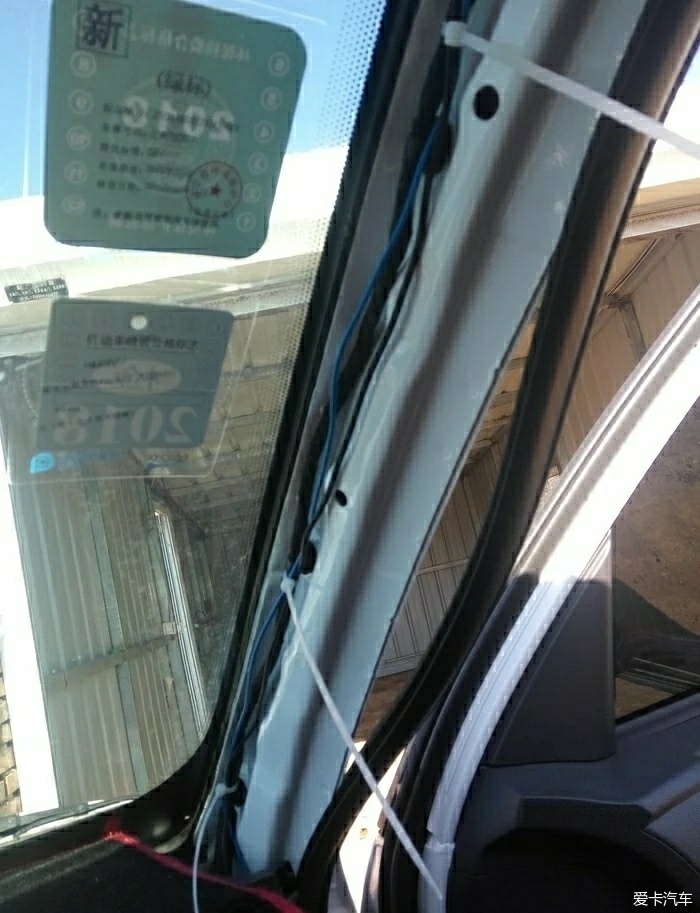

再弄右A柱电线 用扎带绑好
电线用扎带绑好剪断多余扎带
装回右A柱护板

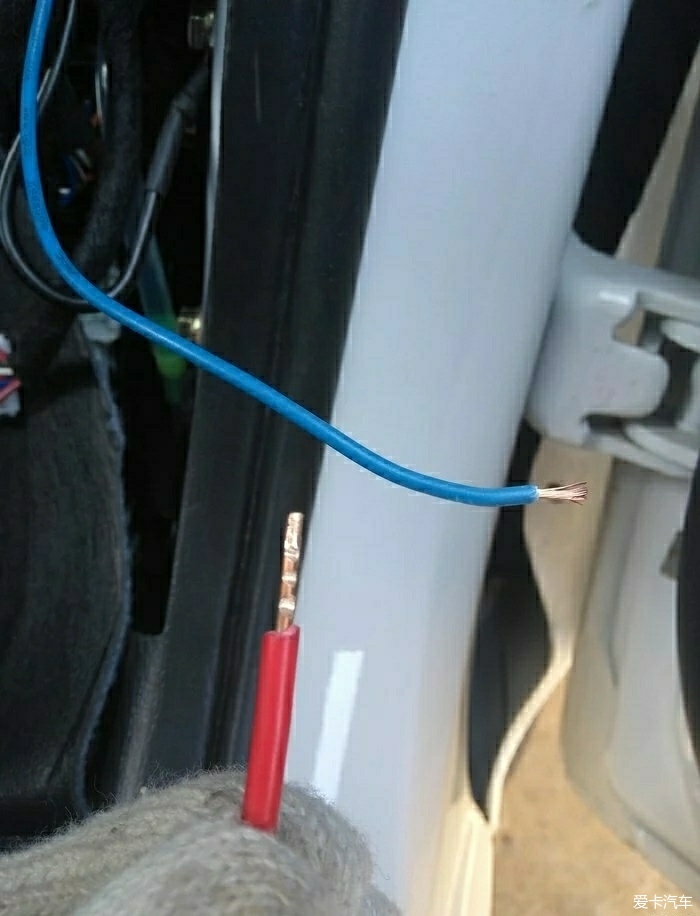

最后把电线与工作台下红白线连接。 找2厘米硬铜线插到红白线端子上正好，（因为公针不合适所以没用）

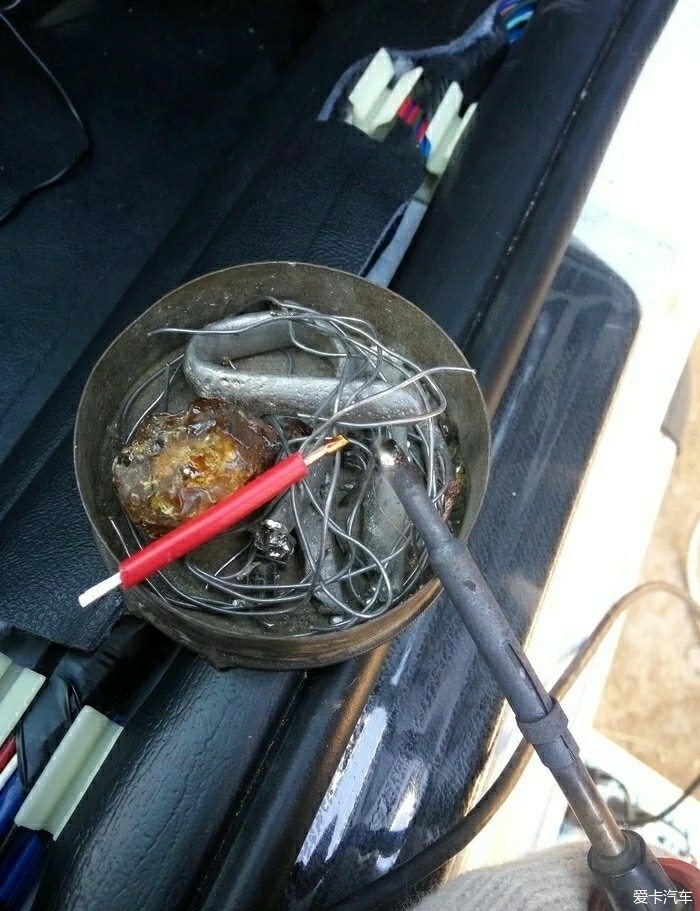

电线预留好长度。把线与铜丝用电烙铁焊接
把线与铜丝用电烙铁焊接

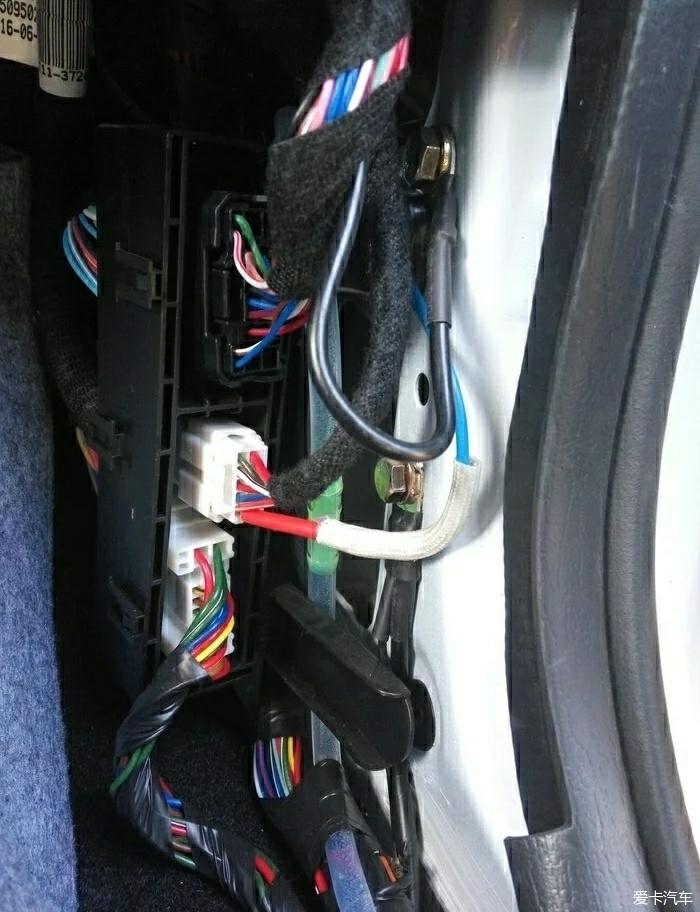

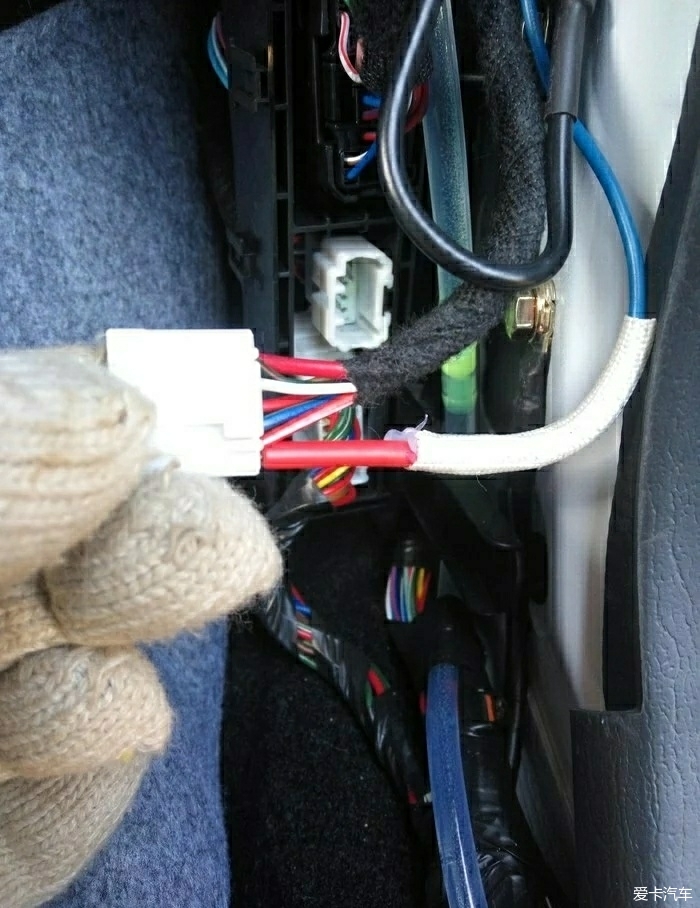

  套上绝缘管做好绝缘防止短路，插到红白线的端子上。不松动不虚连，杠杠滴。
把插头插回插座，完美无损安装。666啊。
不再犹豫2018

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报
加关注 发私信

Rank: 11Rank: 11

白银元老

注册 2017-08-02 来自 辽宁省|沈阳市

来自 爱卡Android版 发表于 2017-08-28 15:41    IP属地：未知

7楼

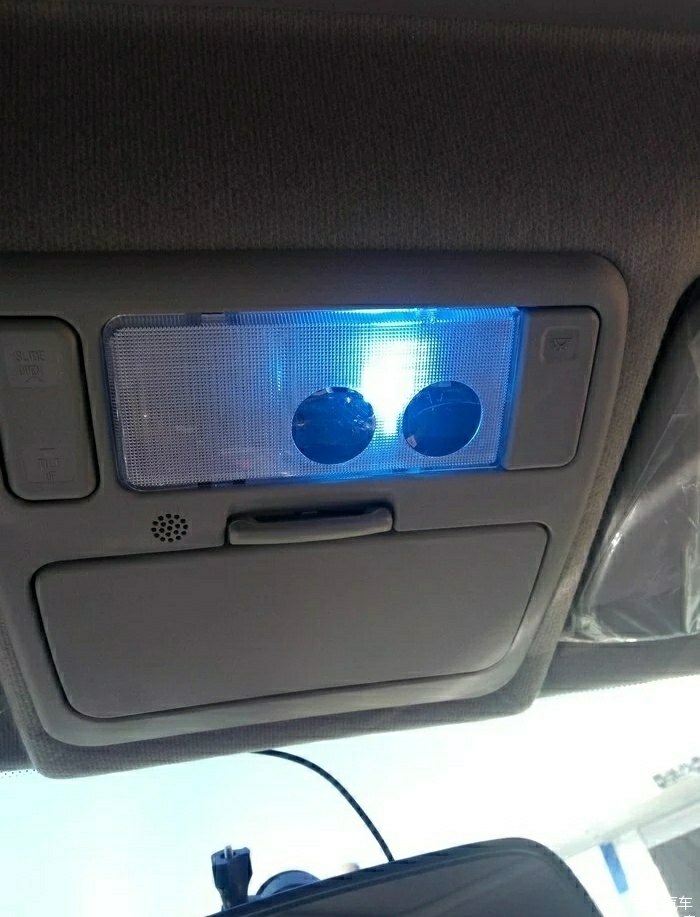

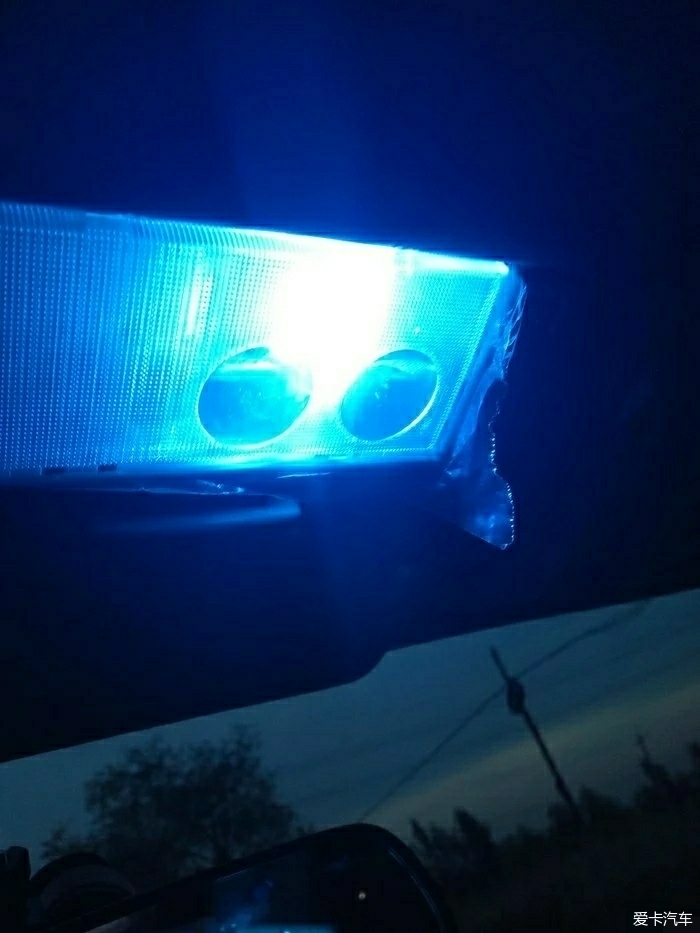

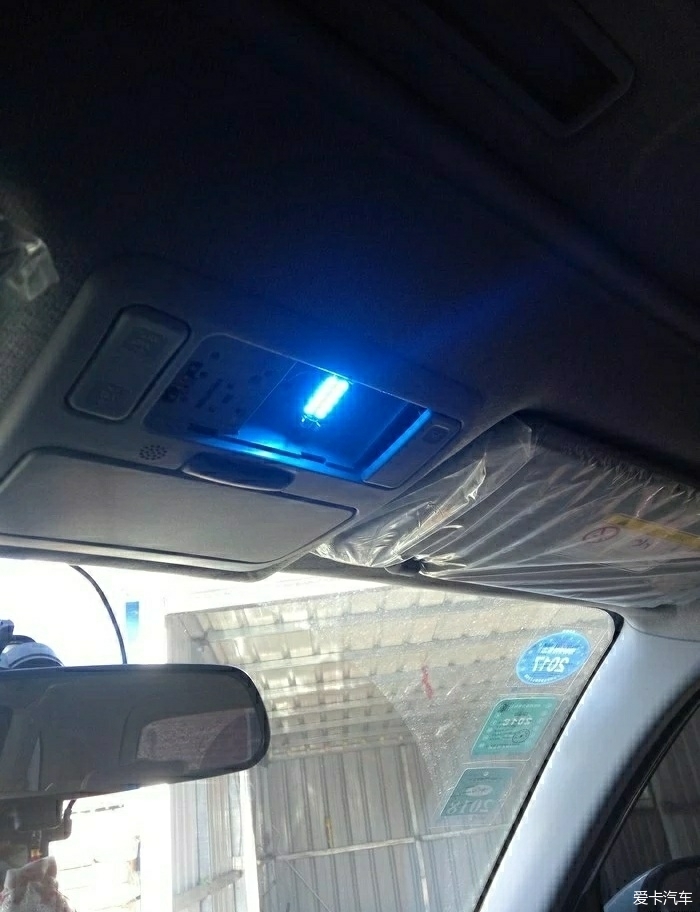

前阅读灯亮了

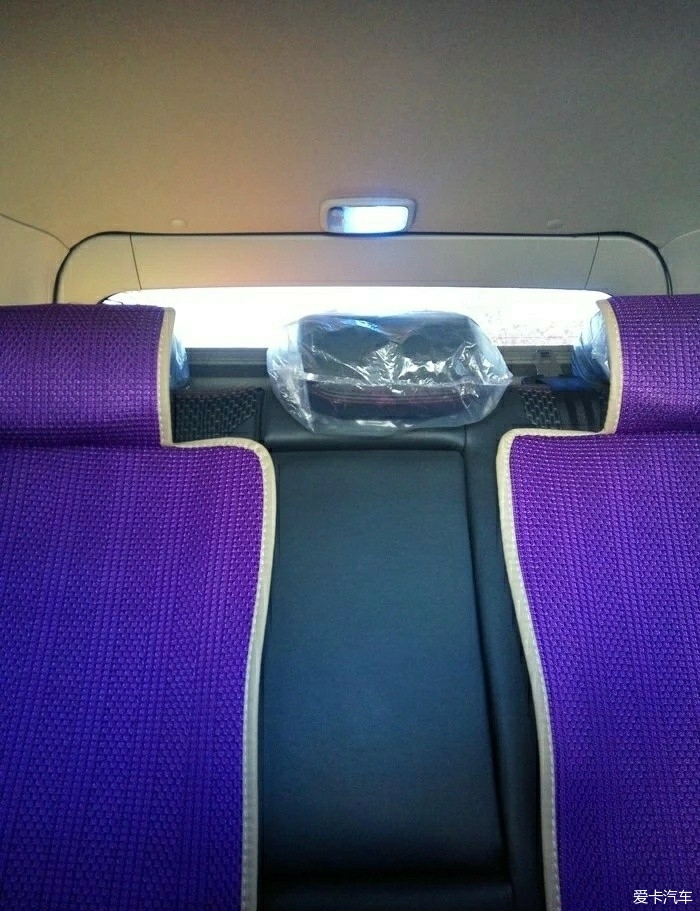

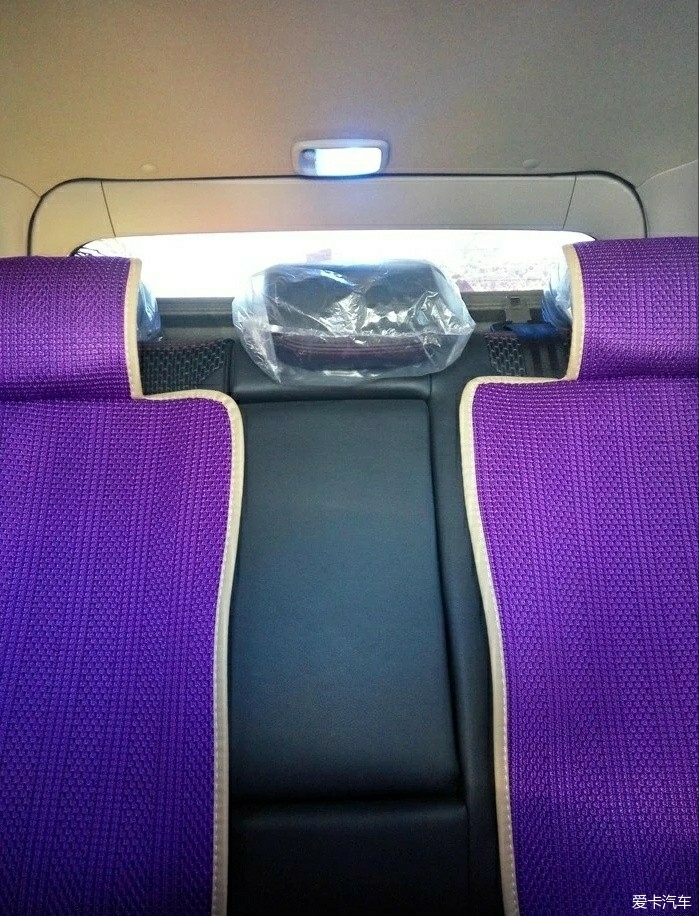

  后阅读灯也同时亮了。实现开门亮灯，关门延时熄灭，遥控器锁车灭灯，解锁亮灯。
而且还不破坏前后阅读灯原车开关独立控制开或者关。按需要时自己选择吧。测试非常实用哦。
我的原则就是无损改装不破坏原车线路。 拍这些图就是为了发帖，图片真的很珍贵的浪费我很多时间。为了帮助需要改阅读灯的车友让车友能看懂每一步自己改装，省去了去改装店的工时费，虽然他们比我专业但我还是相信我自己。我注重细节，他们不会这么细致的给你弄的，因为还有别的车要赚钱。除非你多出工时费对吧，其实只要你知道原理还是不算难的，就好比一根手机充电器数据线两端一插就实现连接充电了，但是中间有很多细节要自己拆自己弄就是这个道理。希望大家多多支持，多多指教谢谢。
