【非哥出品】荣威RX5-氛围灯2路控制新玩法-附简易电路图

氛围灯，哈哈，大家要说了，装这个有点骚哦，我可以说我是怕东东掉地上看不见而装的吗

，围观的注意了，强调下，此灯非彼灯哦，控制方法可让非哥思考了30分钟

。准备实现的功能为：1、遥控开锁与顶灯同时亮起（这个简单），2、开示廓灯（貌似没有示廓灯，原车日间行车灯替代）脚底氛围灯同时亮，如果按1的方法只需要接顶灯电源即可，但是氛围呢，只能开门时亮吗，不行必须得1和2两种功能都要实现，那么从顶灯取电的方法不可取了，原因是会串电，比如示廓灯时顶灯一起亮，那么这样一来就需要做个控制器了，简单2个继电器，2根控制线一根顶灯取电一根小灯开关取电，思路有了动手吧，先找线，控制线接顶灯电源发现新问题，因顶灯是逐渐熄灭的，以至于继电器吸合会因电压问题异响，这个好办，1分钟思考加继电器线圈加电容稳压，OK，解决了，下一步找小灯控制线，纳尼，找遍保险盒内保险没发现有小灯保险，肿么办，只能接线了哇，想想可以利用原车中控面板背光灯作为控制线电源，这个好，动手测试，完美解决，说了这么多，大家有没有明白呢，好吧，参考图片介绍

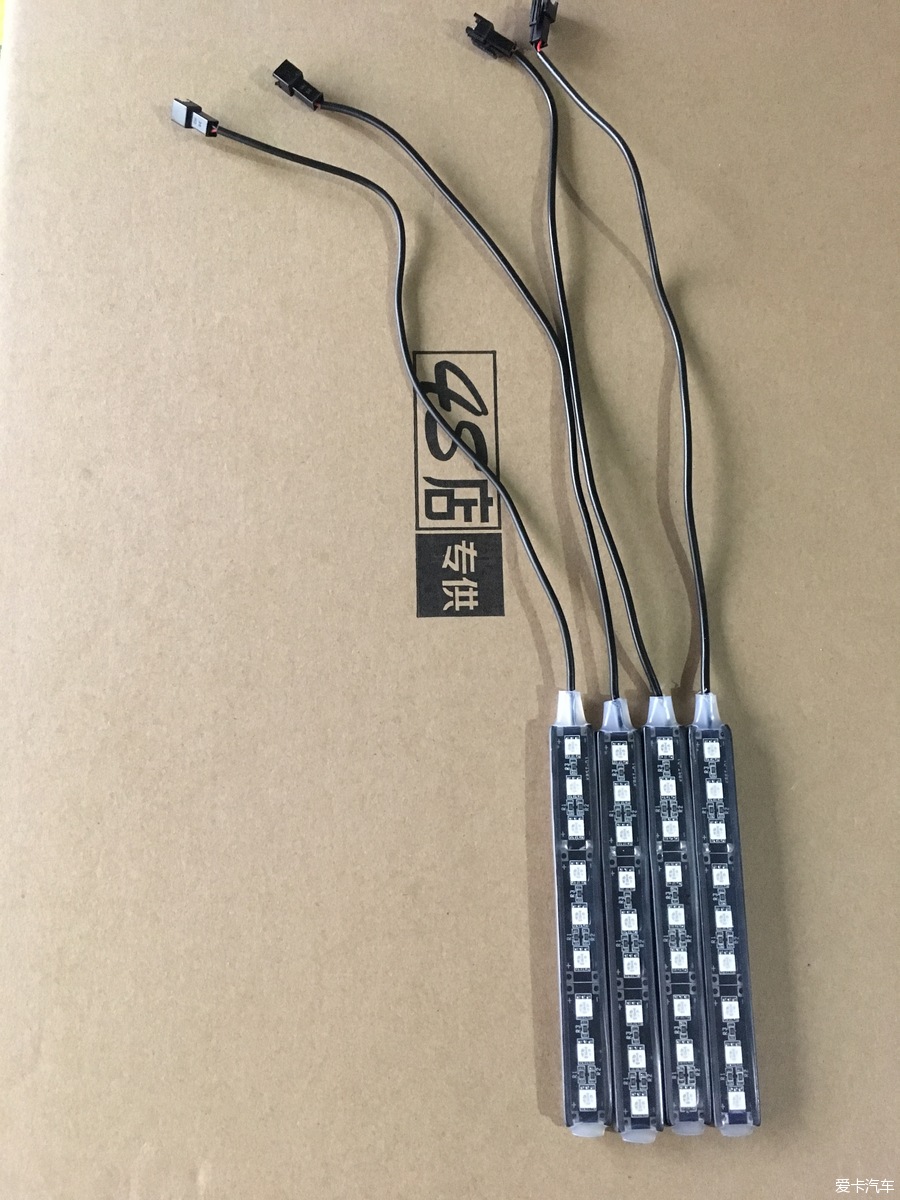

1、老马家买的氛围灯点烟器的这种，这种傻瓜式难看的接线方式才不要哦，点烟器头果断剪了扔垃圾桶

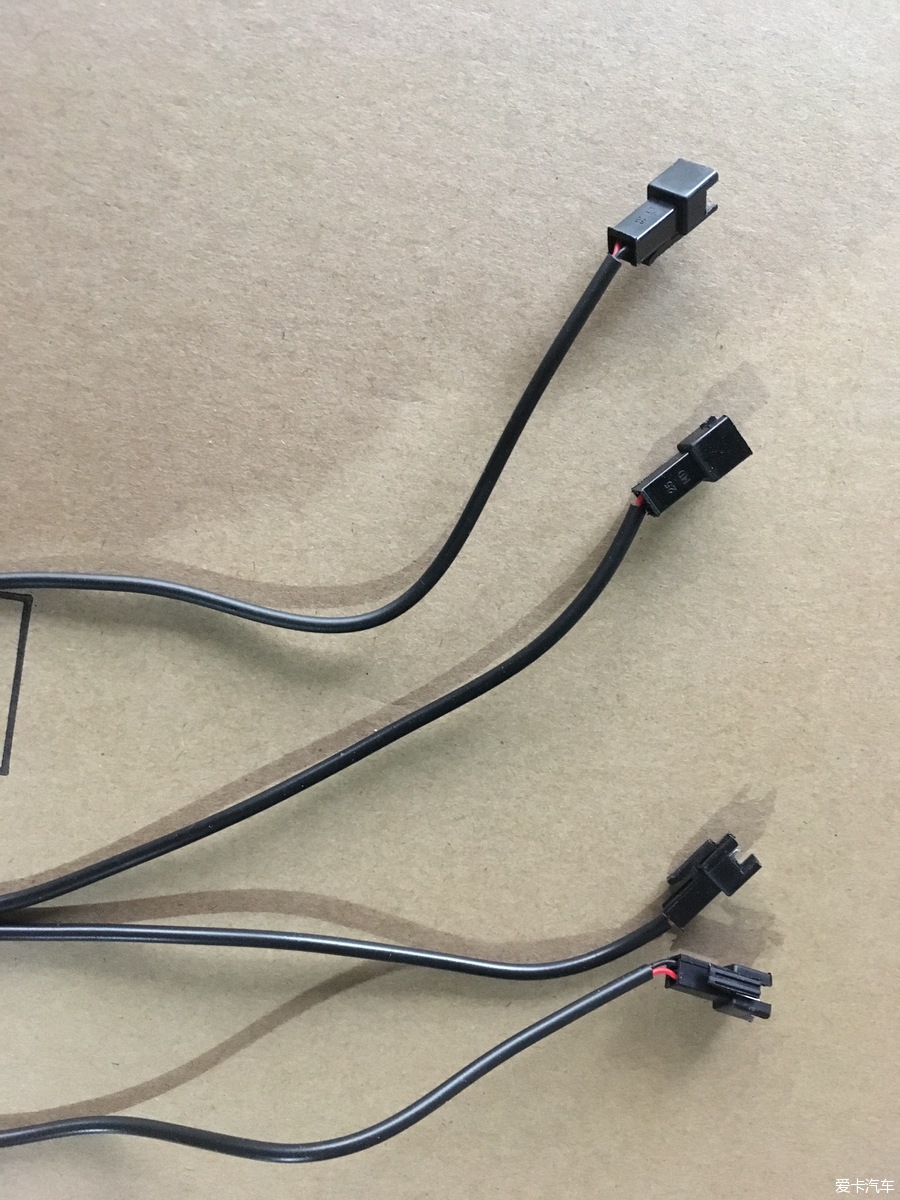

，自己加2针插头方便以后更换

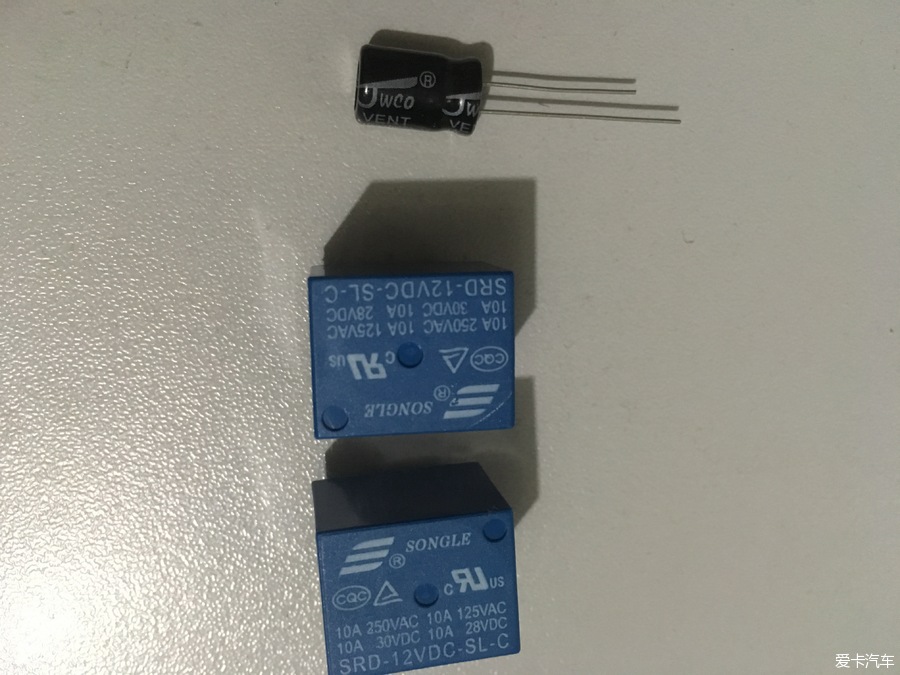

2、自制控制器材料：2个12V继电器，1个25V330uf电容，为何要2个继电器呢，目的是为了互锁控制，2路控制不干扰，电容呢上楼已说明因为顶灯逐渐熄灭不让继电器因吸合问题有咔咔声音

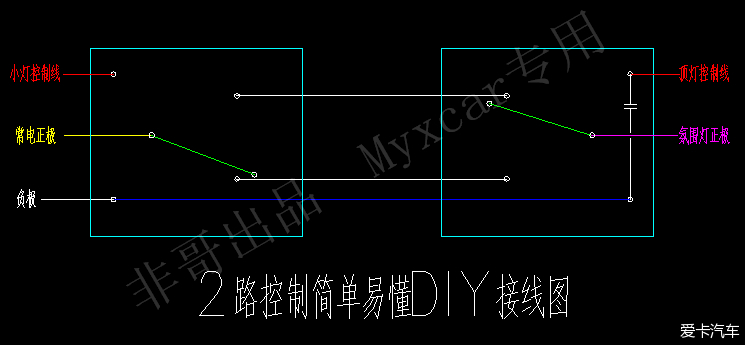

3、接线图（易懂，适合所有人）

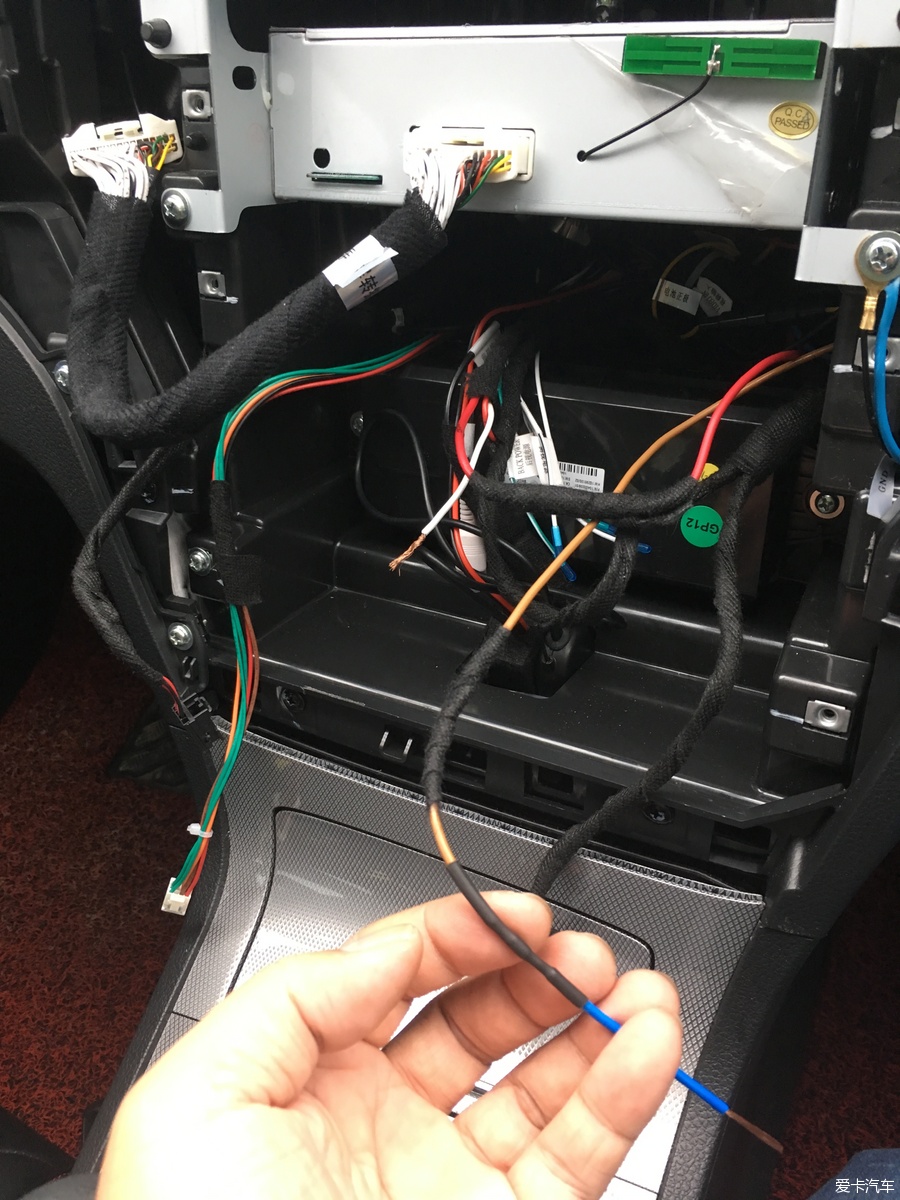

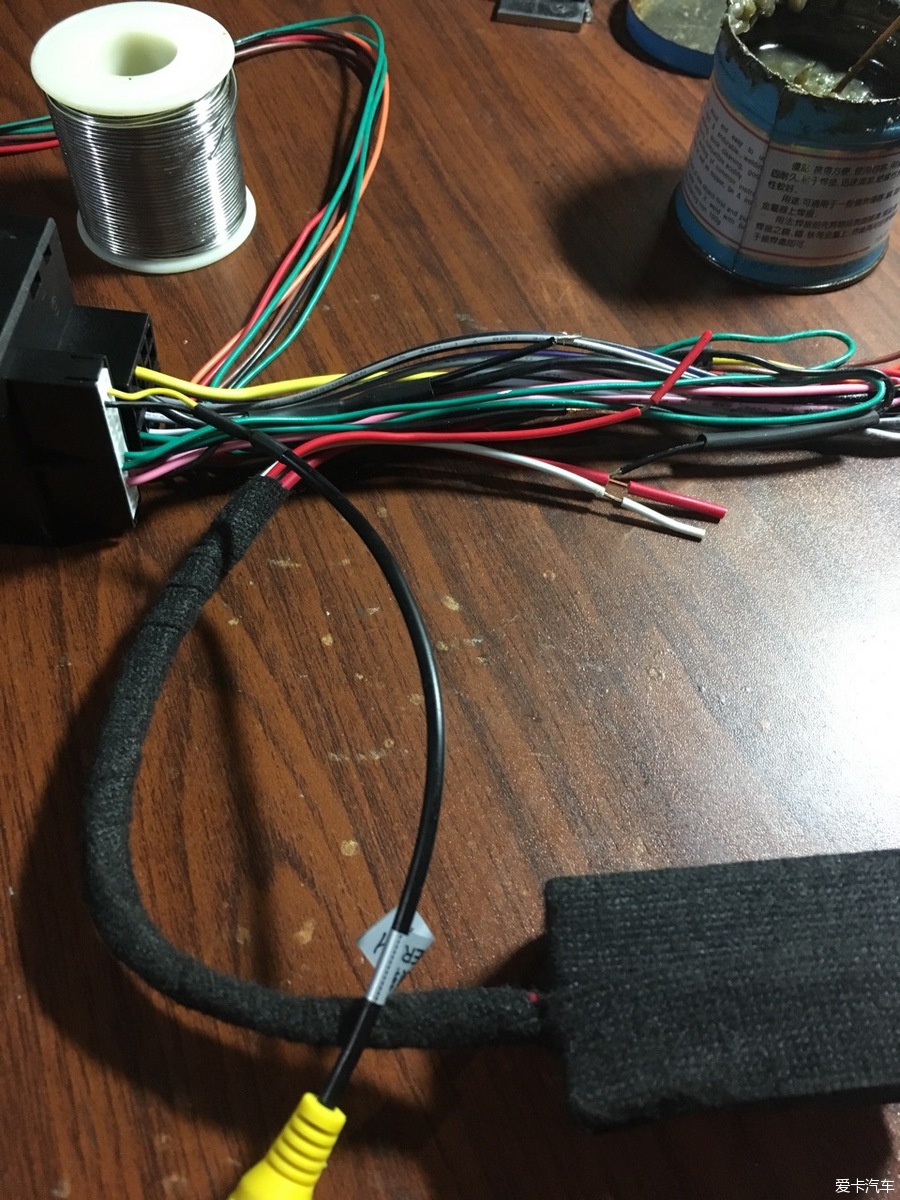

4.做好的控制器为5线：分别为1根（黄色）常电、1根（红色）顶灯控制正极，1根（红色）小灯控制正极，1根（白色）正极负载接氛围灯输入，1根（黑色）为地线，把大屏尾线拆下利用大屏常电为氛围灯电源正输入并线焊接，地线也并接，装车后只要接2根控制线即可

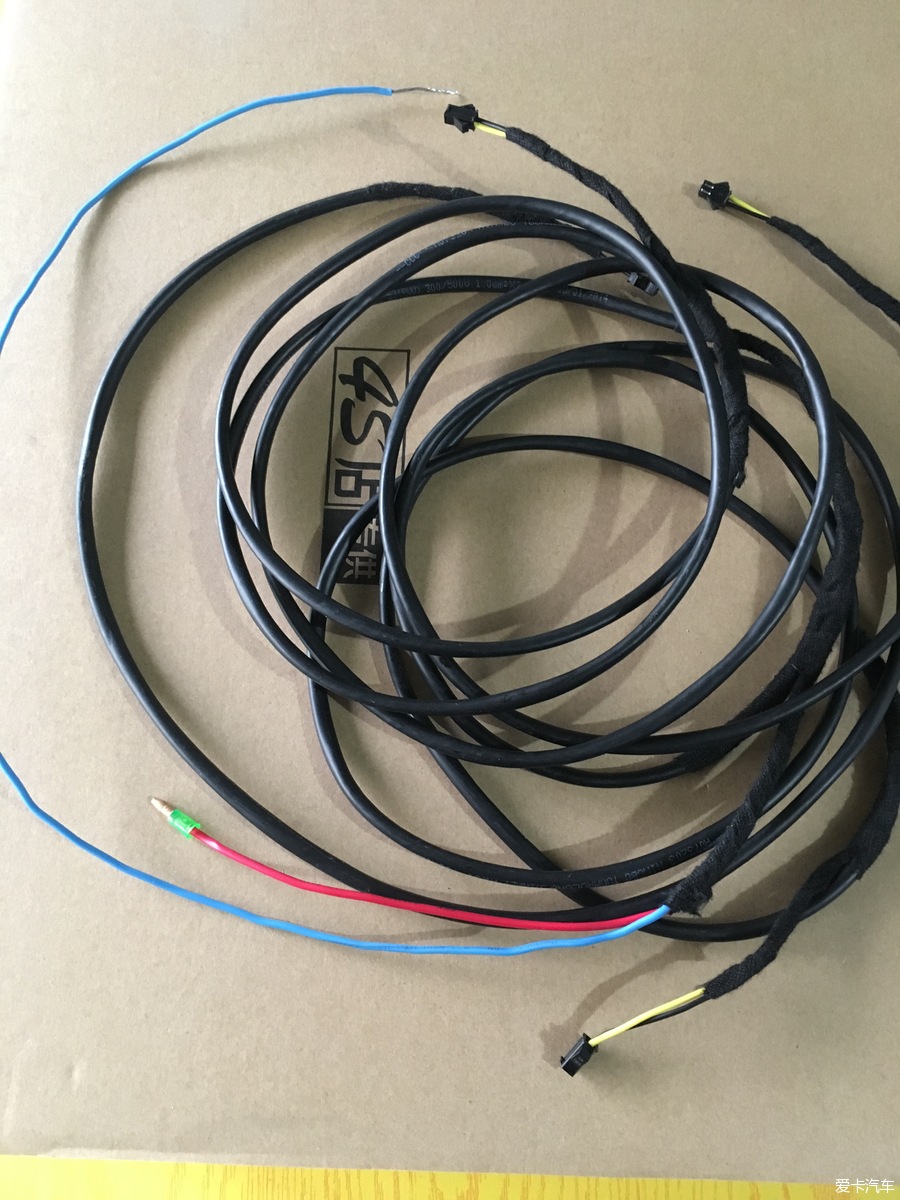

5.准备好引线至前后排4灯，红色线接控制器白色，地线就近接金属搭铁

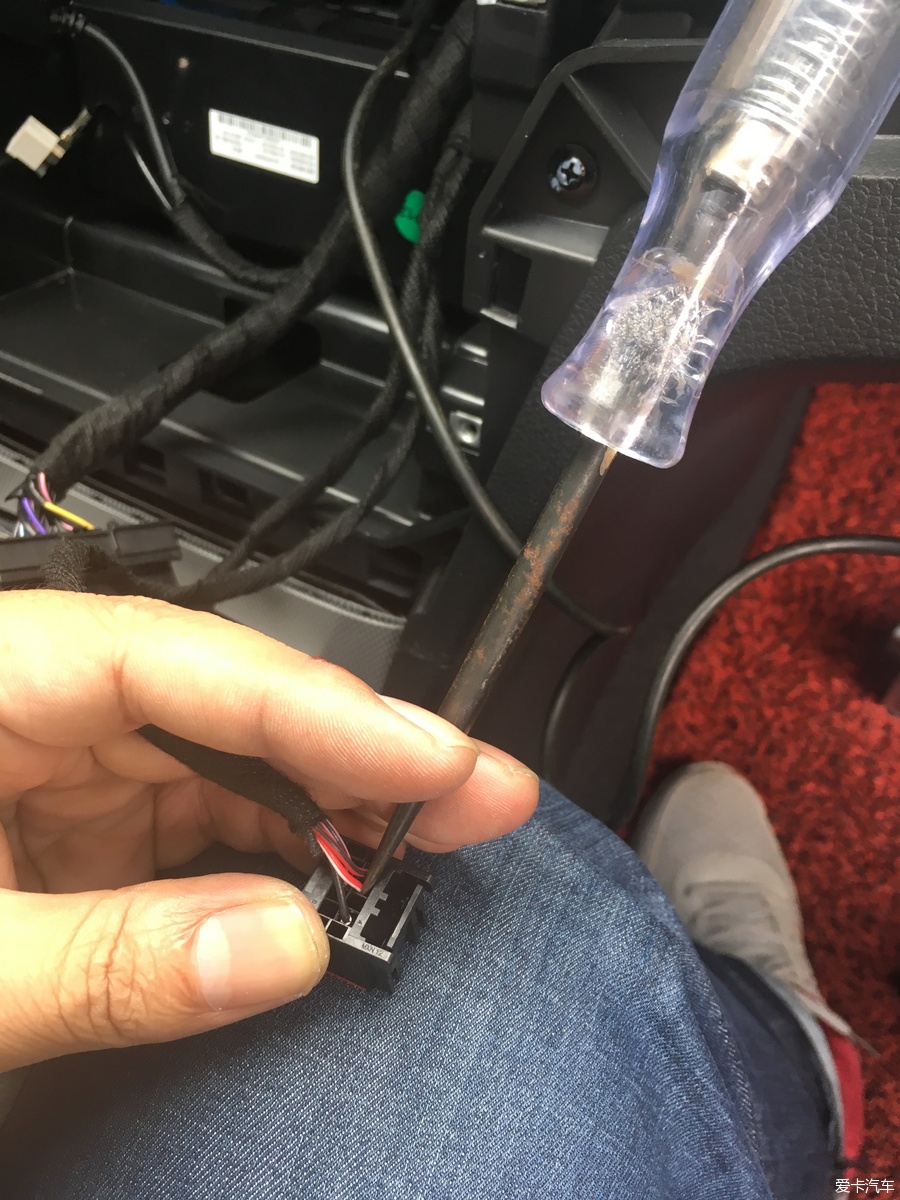

6.我可以说这张图很重要吗，记住这是小屏音量调节面框后面的尾线插头，从测电笔针头所指这根背光灯线取电控制开小灯氛围灯亮起哦，改了大屏后这根尾线就是多余的了，可以甩一边

7、最后剩下一根控制线从顶灯引来，貌似缺张顶灯接线的图，算了不折腾了忘记拍了，同学们可以自己拆开接到顶灯正极上就可以了，手中的这根正是顶灯引来的，接上另一个控制线就可以了。

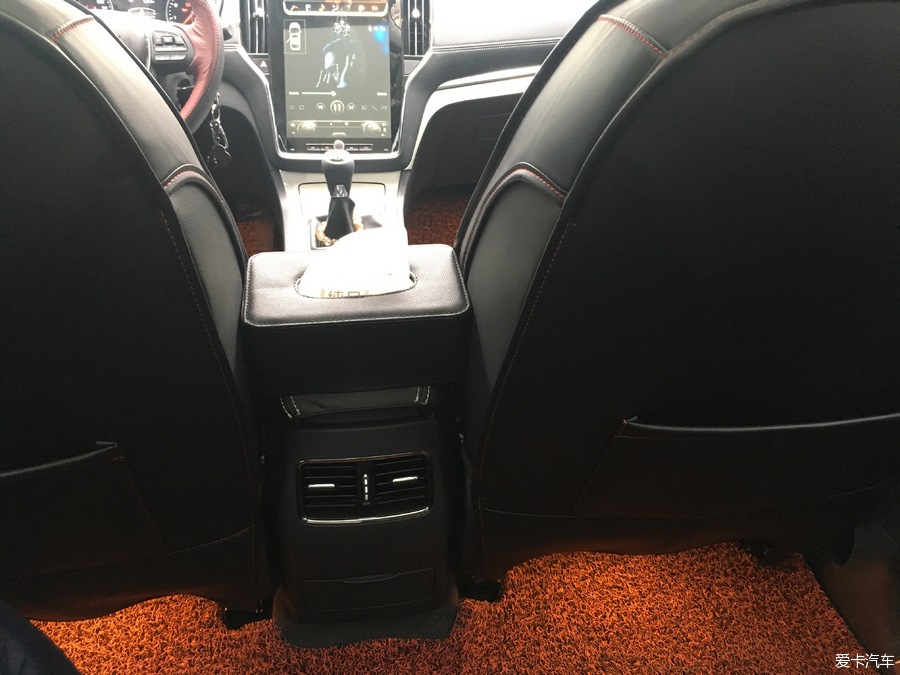

8、好了来张效果，功能为：开锁氛围灯随顶灯同亮，开门同亮，开小灯时氛围灯随小灯同亮，2组电源互不干扰，本篇氛围灯新接法就介绍到这里，敬请关注非哥其他作业分享！
