给途锐已经加装或准备加装备胎低音炮的车友的参考意见

首先，感谢万能的爱卡！感谢万能的卡友，在这里学到不少知识!
为什么要加装低音炮，对于不懂音响的车友，我建议先和我一样渡娘脑补一下：
//tieba.baidu.com/p/688364085
用一句话来总结安装低音炮的理由就是：没有重低音的音响，声场是不完整的！

今天要谈的途锐备胎低音炮，只是想对车友深蓝猫的帖子：网页链接做个补充！在此也感谢车友深蓝猫的分享以及勇做小白的无畏精神！本帖着重谈谈安装调试！如果有不当之处，欢迎大家批评指正！
争取精华

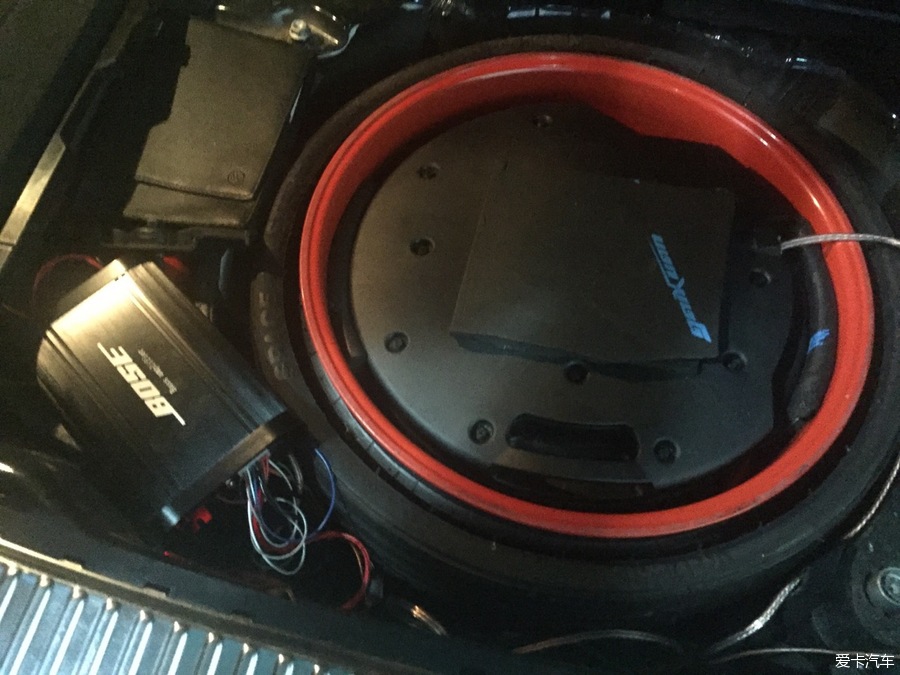

，先上个安装图片：

[ 本帖最后由 wonlen 于 2016-6-17 20:33 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

wonlen

光电传奇

3.3W+
爱卡币
2644
帖子

加关注 发私信

青铜元老

注册 2008-08-17 来自广东省|深圳市

发表于 2016-06-16 15:47 IP属地：未知

2楼

写这篇帖子的理由：好多车友象我一样受深蓝猫的影响，买了备胎低音炮！不同的是，我是亲身试听过加装过的效果才决定买的！（我车上本就有一个低音炮，捷力10寸的，放在后备箱里，嫌占地方！长途放行李不太方便！所以也决定一试！因为这个成本还真的不算高！）而有的车友在装上之后，没多久又拆了！而我装上之后，经过简单调试，发觉这个低音炮还真的不错！效果完全可以秒杀我原来的捷力10寸！

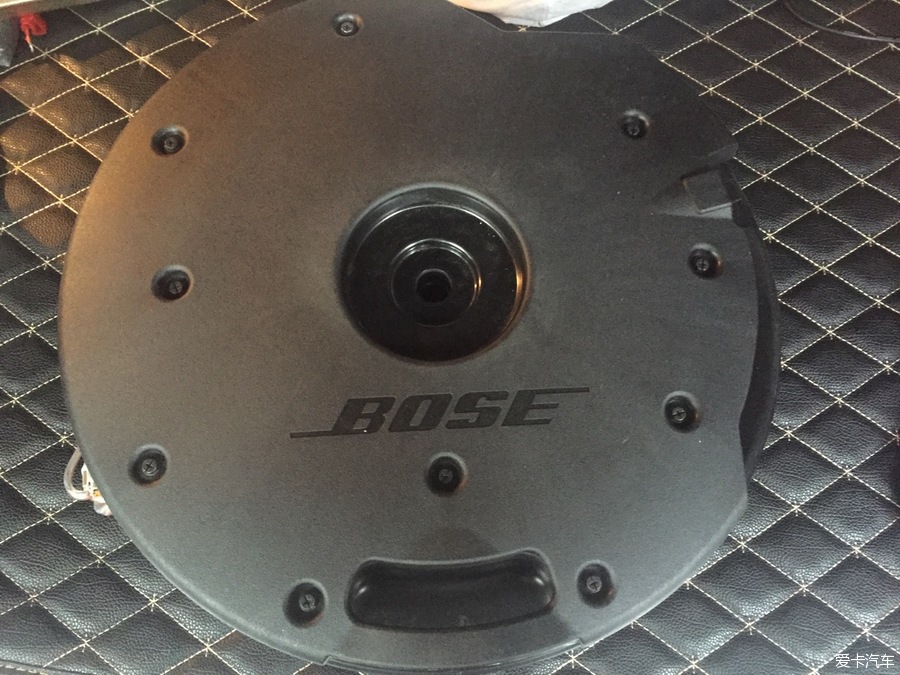

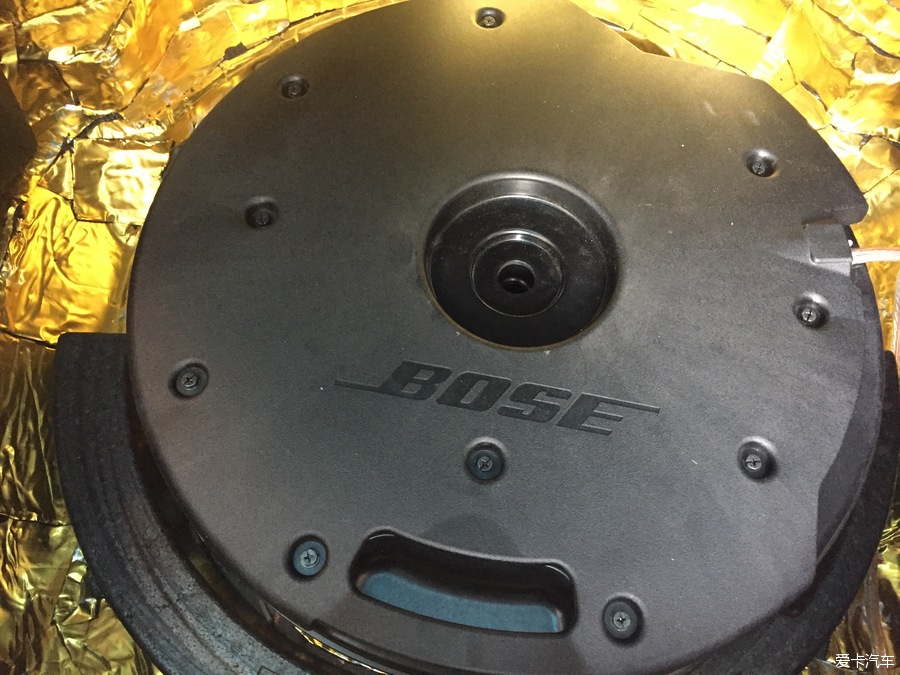

X宝买的备胎低音炮：

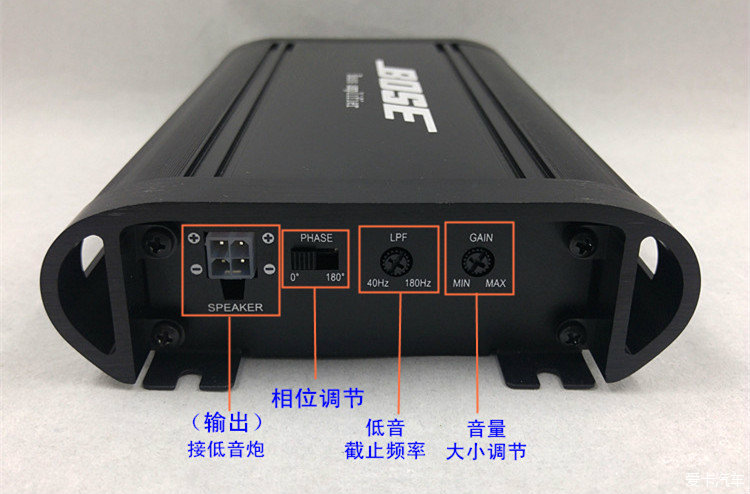

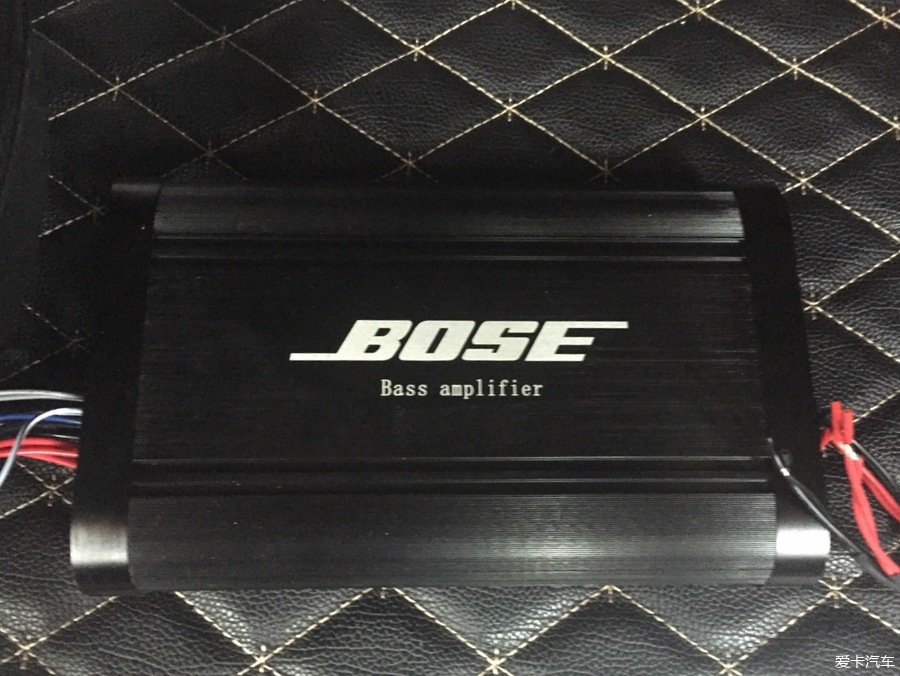

配套的功放：

在这里面需要说明的是，不建议车友购买低音炮上带原车功放的拆车件，因为那个功放根本用不上--输入端是低电平信号，途锐的音响木有低电平信号可取！还是另外购买带高转低的低音功放吧！而且也不要迷信所谓的大众丹拿低音炮！因为丹拿喇叭有一个特点：同样功率的喇叭需要更高功率的功放才能推得动！弄不好，装了也没效果！
[ 本帖最后由 wonlen 于 2016-6-16 21:43 编辑 ]

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

wonlen

光电传奇

3.3W+
爱卡币
2644
帖子

加关注 发私信

青铜元老

注册 2008-08-17 来自广东省|深圳市

发表于 2016-06-16 15:48 IP属地：未知

3楼

  之所以发这篇帖子，是因为看到群里有些车友装了又拆，又反应各种不好的问题！那么问题来了，为什么有些人反应可以，有些人的又不行！可以的只说调试问题，但是又说不出所以然！今天我就来和大家讨论一下这个备胎低音炮的安装调试！看完我的帖子如果还是搞不好，那就放弃吧！我发帖的宗旨：尽量通俗易懂！觉得好的，记得点帖子右上角的“推荐” ！在这里先谢了！
  首先，我来谈谈低音炮的安装问题：
  一楼的图片是大树车上的，可以看到，他是把备胎翻过来放的！然后将低音炮放在备胎里的！这种方式比较简单，但是需要改备胎的固定螺丝（改短）！图片上可以看到，低音炮的上方贴了些隔音棉，目的是想在盖上盖板之后能固定！但是这个还是有问题的：一是因为喇叭没有完全固定，如果行李箱里没有放重物，喇叭还是会动，影响效果！二是低音炮在工作时震动比较大，行李箱如果放置了小的物品，会产生震动异响，也是会影响出声效果的！当然，我试听过大树和深蓝猫的安装低音炮后的效果：深蓝猫的是柏林之声的低音炮，也有可能是调试问题，效果没有大树的好！大树的听歌是够了（感觉声场饱满了），但是要听鼓乐或DJ类的话，下潜还不够深！

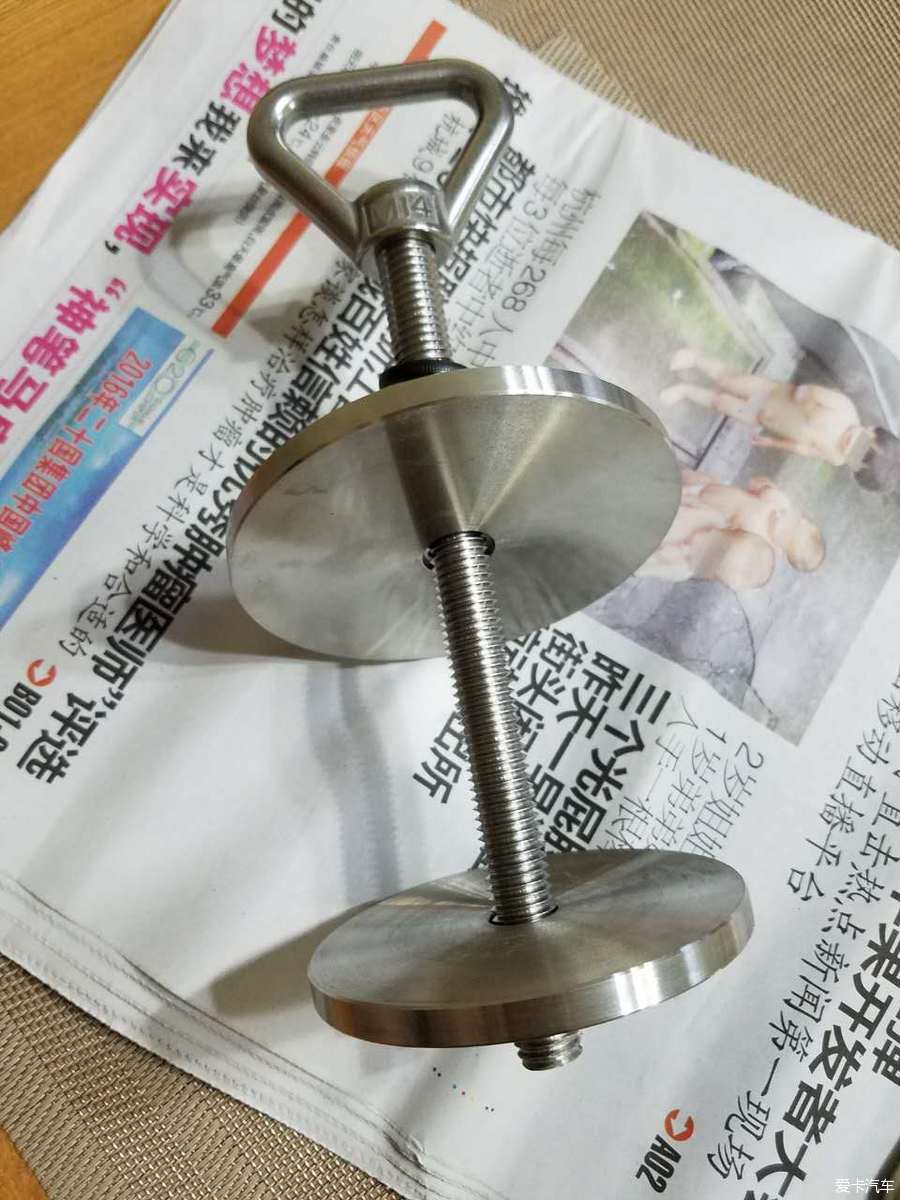

  也有技术高超的杭州车友设计了一款吊架：

可以看出来，也是花了不少心思的！但是这样如果要取备胎的话就必须拆支架,也不是太方便！
我觉得更简单的安装方式应该是：在低音炮的底部用珍珠棉或隔音棉垫做支撑，低音炮放在备胎下面，低音炮和备胎中间（也就是低音炮上方）用泡沫或隔音棉垫或珍珠棉，可以2点-4点，使低音炮架在中间，声音不会在传出之前闷在喇叭里面！再将备胎螺丝锁紧固定！检查低音炮是不是被备胎压实！

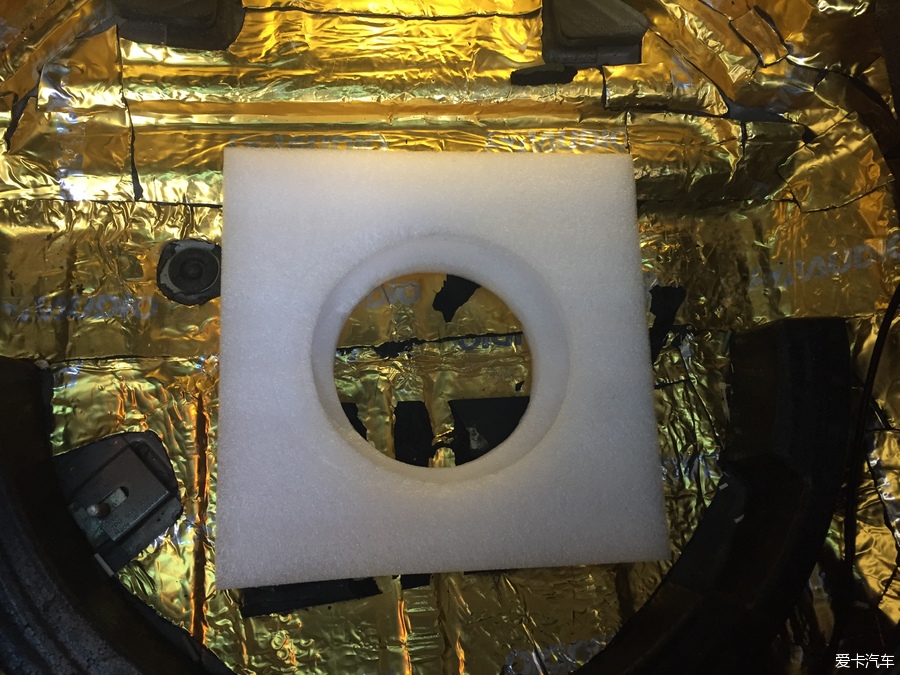

底部珍珠棉，厚度大约2公分：

低音炮放在珍珠棉上：

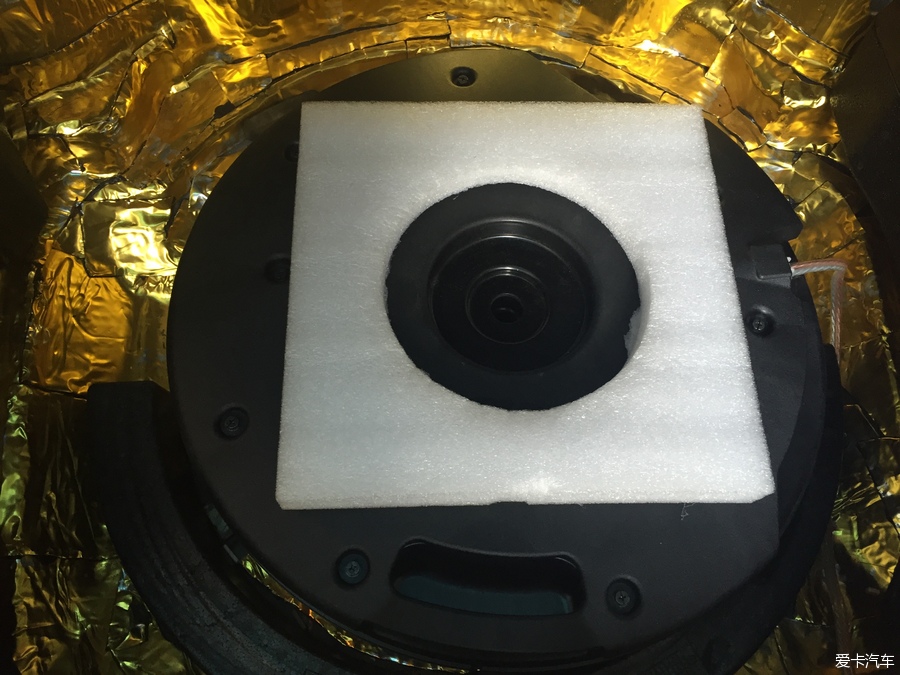

低音炮上方再放一层珍珠棉，厚度大约3公分：

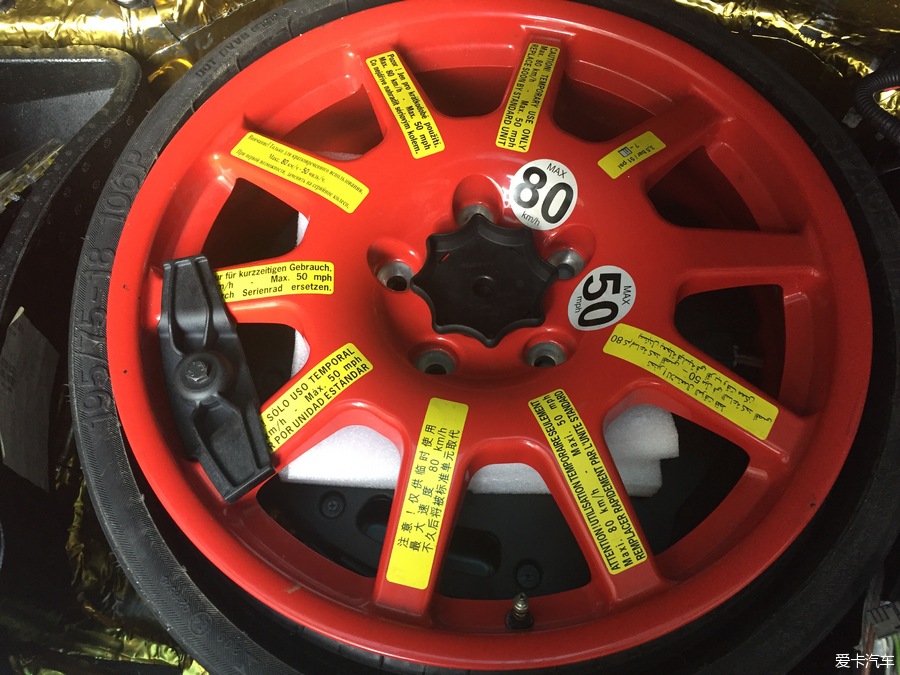

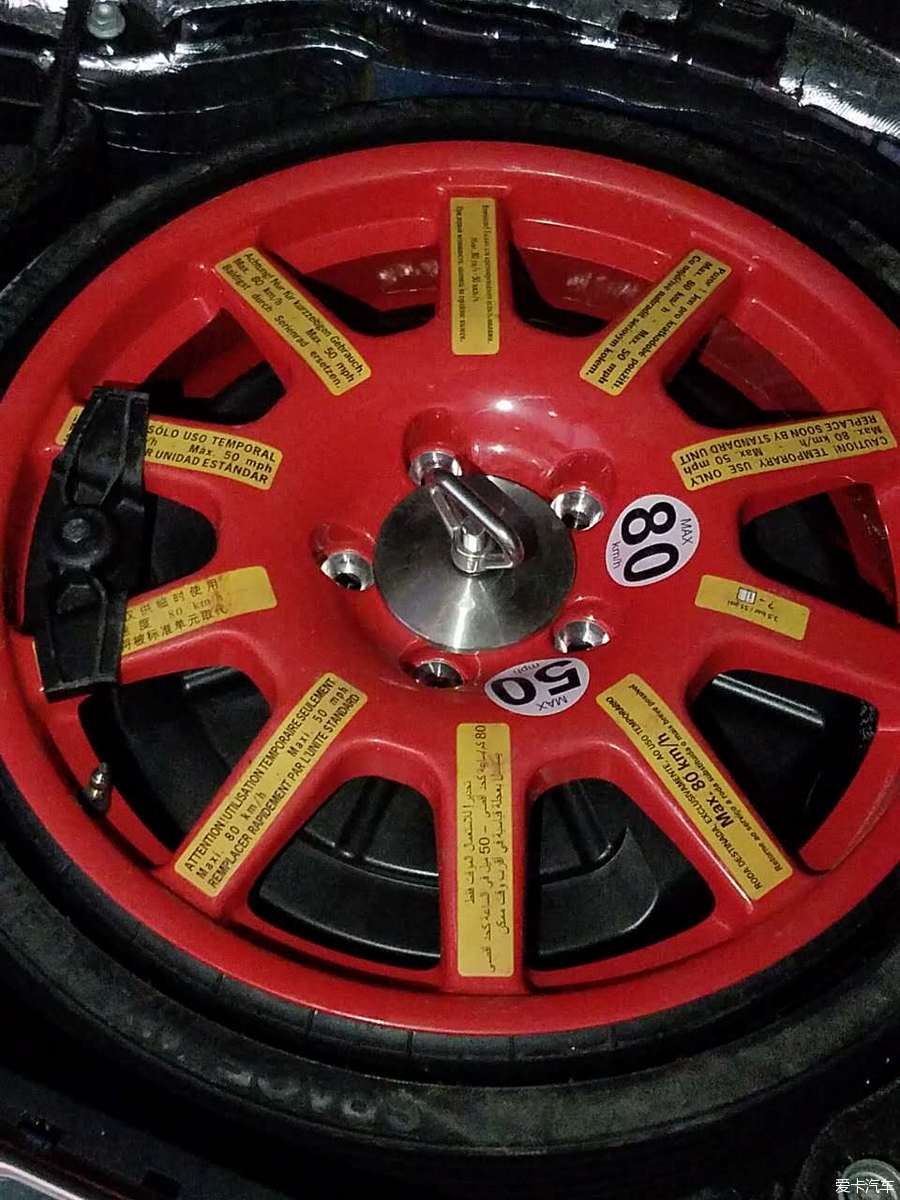

备胎放在上面最后的效果：

当然，上面这些图片只是为了说明简单的安装方式，实际安装时，我建议使用防火耐热的隔音棉！根据实际尺寸做好外形与低音炮配合！我的因为后续还准备要改原厂丹拿（大约下个月吧），到时再一起整理了！
[ 本帖最后由 wonlen 于 2016-6-17 19:51 编辑 ]

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

wonlen

光电传奇

3.3W+
爱卡币
2644
帖子

加关注 发私信

青铜元老

注册 2008-08-17 来自广东省|深圳市

发表于 2016-06-16 15:48 IP属地：未知

4楼

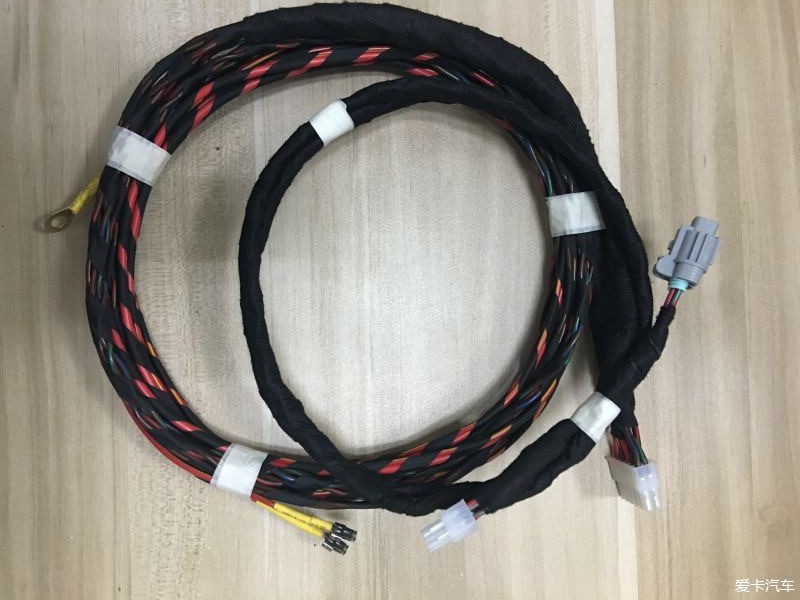

安装固定好低音炮之后，第二个问题就是接线了！不管有没有装丹拿，我都建议不要破线！最好是用转接线！看看这些定制的转接线束，完美吧低音炮的音频接头：

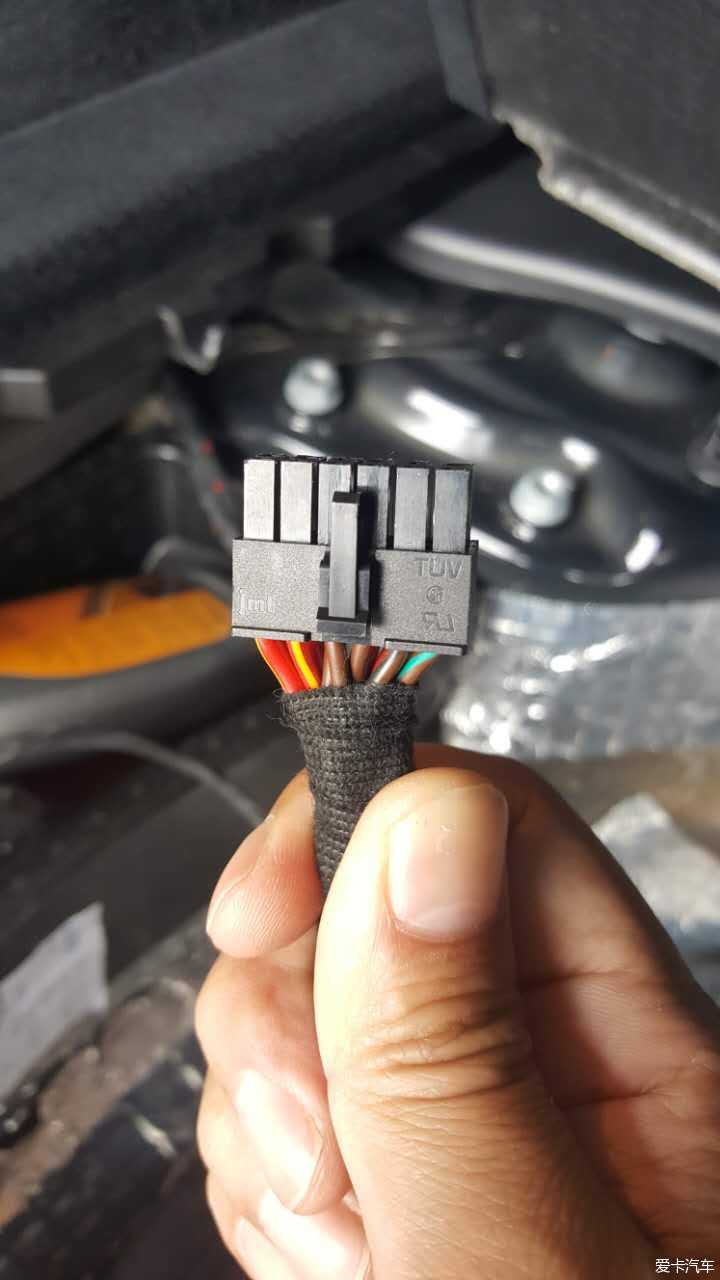

低音炮的线束：

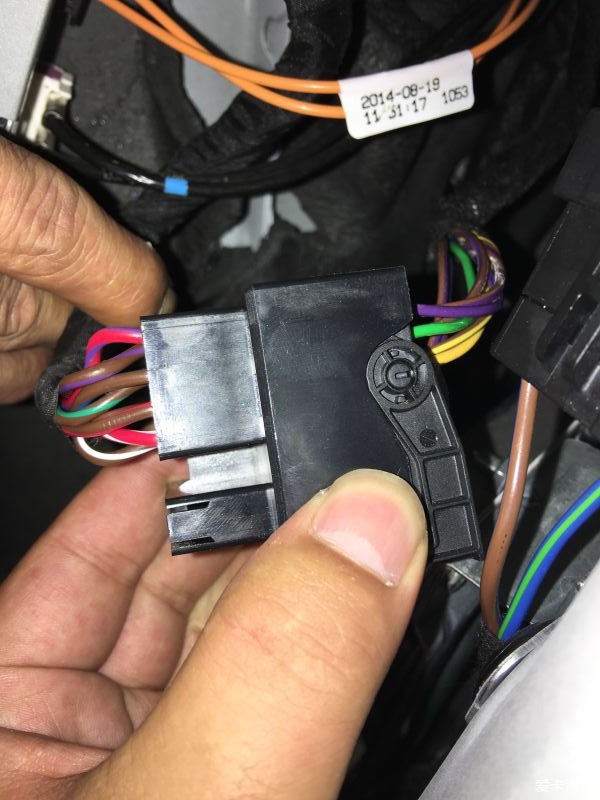

收音机功放的转换接头：

插入低音炮插头

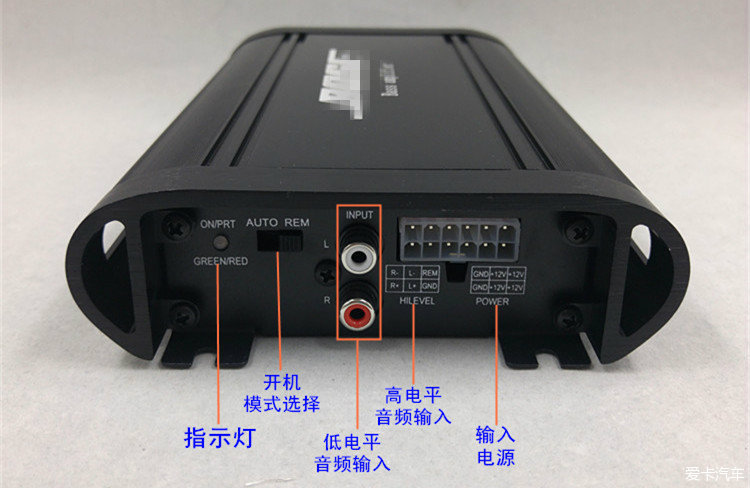

低音炮功放插头（电源，控制线，喇叭高电平信号）

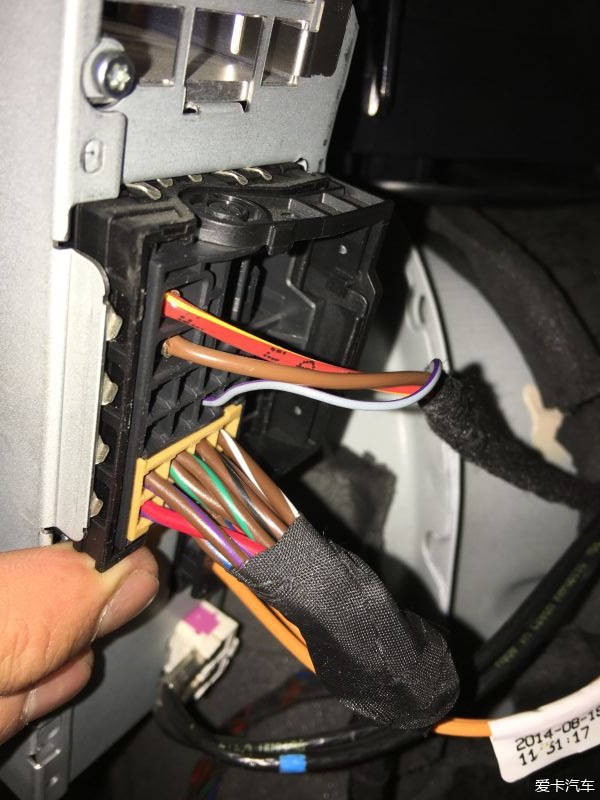

插入功放对应端口

喇叭输出接口

调节后功放固定位置

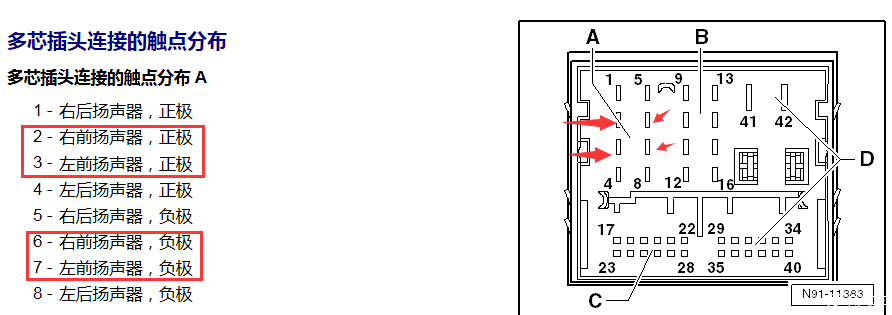

对于有850主机的，低音炮的输入端接收音机功放前面两个门的喇叭信号的输出端，脚位如图：

对应功放的高电平输入端：

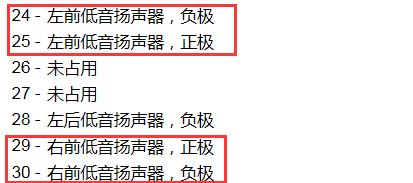

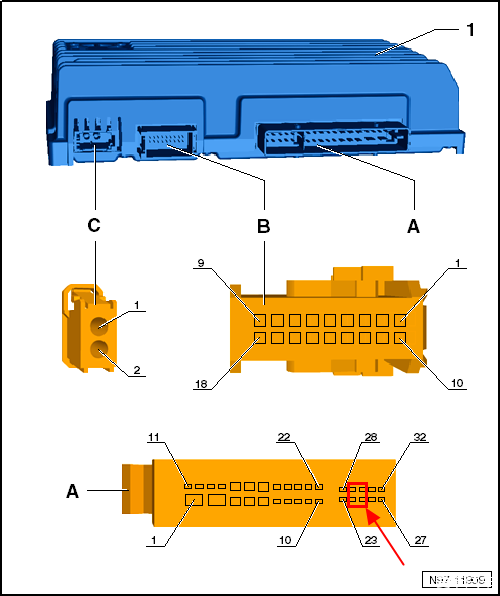

对于已经改装丹拿的，直接从丹拿的左前门和右前门的低音喇叭取信号，脚位如图（A插头）：

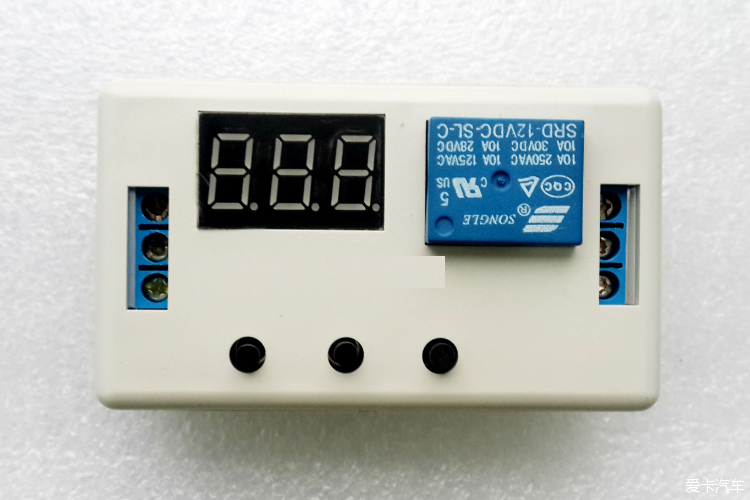

同样对应上面的功放高电平接线！而对于电源取电的部分，我建议输入端直接电瓶取电或保险盒接长电，再在Acc电信号（车子通电时才有电）取一根线接功放的REM正极，负极接地！强烈不建议功放直接接Acc方式取电！因为我发现这个功放虽然是机械调试，但是调试好之后，如果断电了，就会有变化！之前调好的又要重新调试了！如果不想在车子熄火后立即关闭低音功放，可以外接一个控制器来延时关闭低音功放！

嫌麻烦的也可以不接REM线控制功放开关，功放的开关打到AUTO位置，会根据音响的输出自动开关机！
[ 本帖最后由 wonlen 于 2016-6-19 22:46 编辑 ]

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

wonlen

光电传奇

3.3W+
爱卡币
2644
帖子

加关注 发私信

青铜元老

注册 2008-08-17 来自广东省|深圳市

发表于 2016-06-16 15:49 IP属地：未知

5楼

功放及低音炮的喇叭所有线按标示连接好之后，就是最关键的调试了，在我看来，好多车友加装失败也在这一步比较多！其实调试没有那么复杂，按我下面的步骤一步一步来，一般很快都可以调整好的！重点的重点：
第一步：将RNS850的声音设置归零！这里的归零请正确理解！是将声音设置到初始位置，尤其是改了丹拿的车友更要注意，这一步尤为关键！

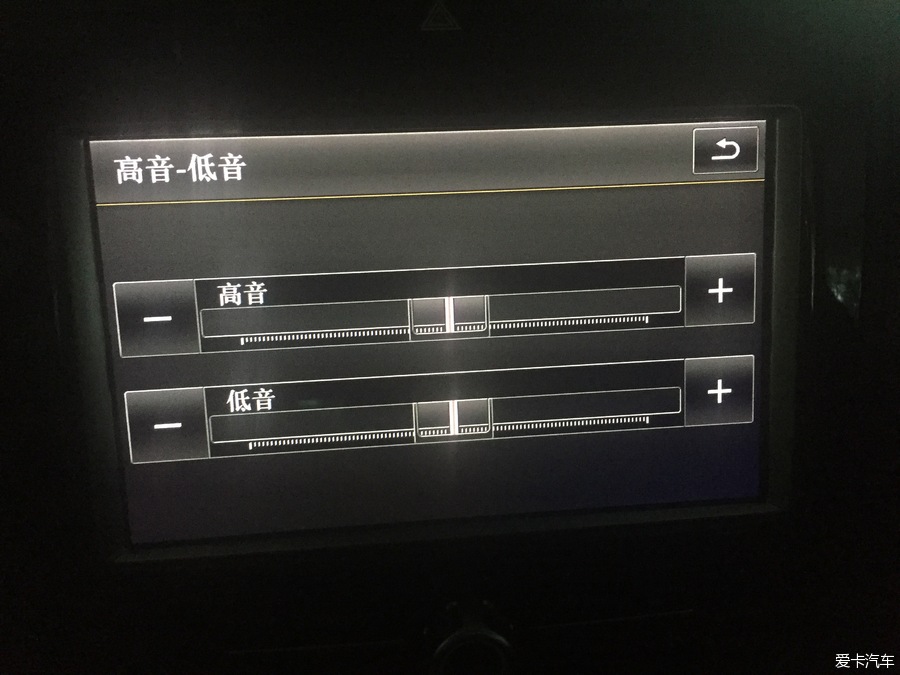

高低音的位置如图---正中间，不要左也不要右，好多装了丹拿的车友都是在最右边（快最大）想调试好是不太可能的，因为在这个位置的声音输出已经快失真了：

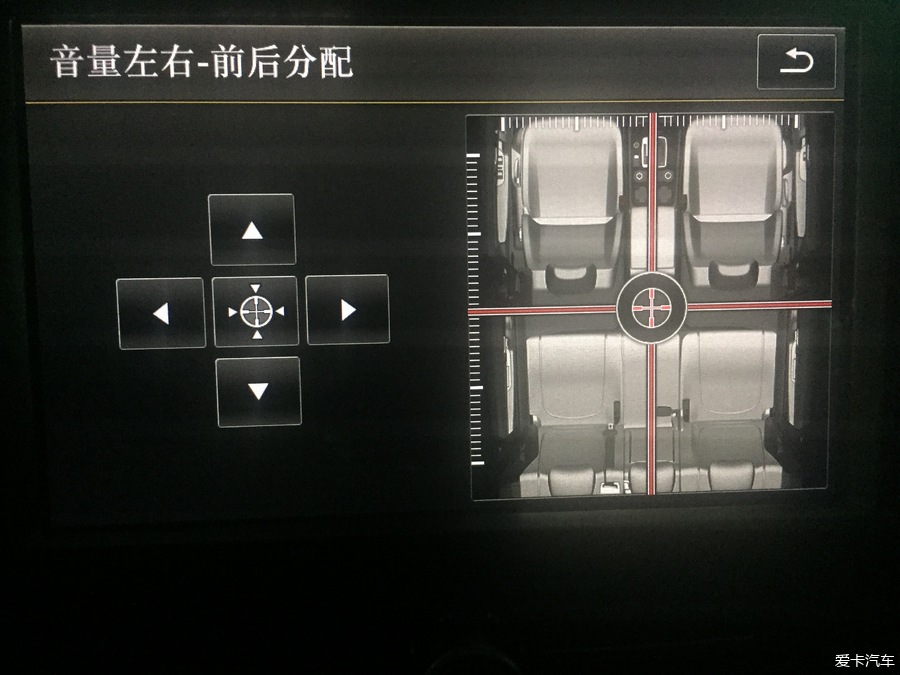

声场的正确位置，按左边的中心点就可以了：

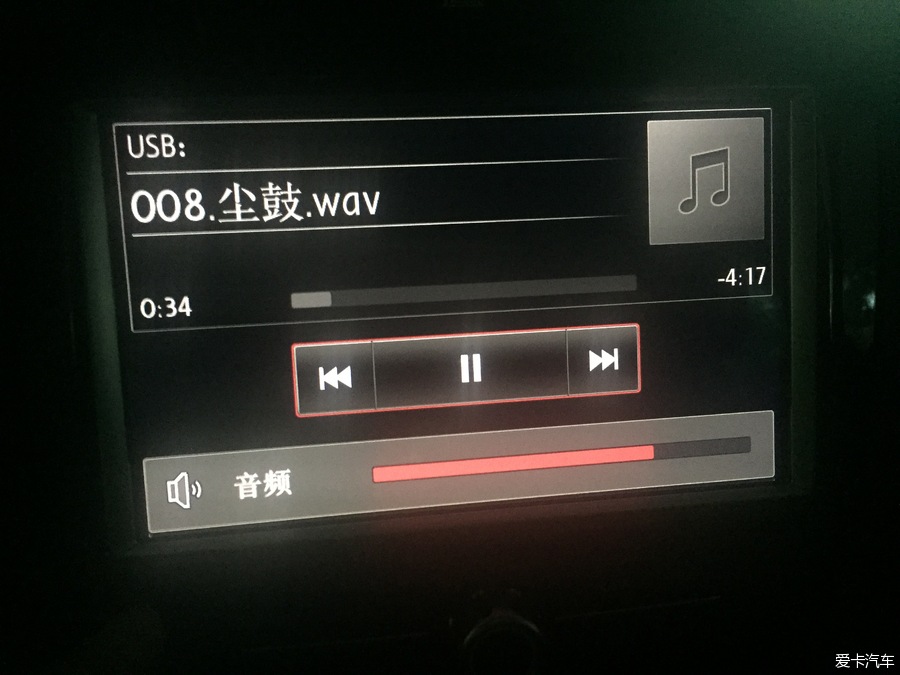

第二步，找一首低音比较足的歌曲，可以是DJ类舞曲，也可以是专门测试低音的鼓乐类！开始播放，将音量调试到80%-90%位置！

第三步，调试功放上的低音截止频率旋钮，我建议先调到最小，再向上调一点就可以了！音量也是一样，调到适合的位置就可以了！

途锐的前后门低音嗽响应频率应该在100HZ以上甚至更高！所以低音炮需要补充更低频的响应范围，我感觉应该是功放的40-90hz的范围！如果你在播放歌曲调试时能听到人声，就说明频率高了！应该只能听到重低音的乐器或鼓声！调节好之后，你就可以去嗨了！DJ类感觉声浪滚滚而来！鼓乐类可以用震撼来形容了！强烈建议检查后备箱里没有会滚动的物品，否则会滚动跳动造成干扰！
[ 本帖最后由 wonlen 于 2016-6-17 20:11 编辑 ]

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

wonlen

光电传奇

3.3W+
爱卡币
2644
帖子

加关注 发私信

青铜元老

注册 2008-08-17 来自广东省|深圳市

发表于 2016-06-16 15:50 IP属地：未知

6楼

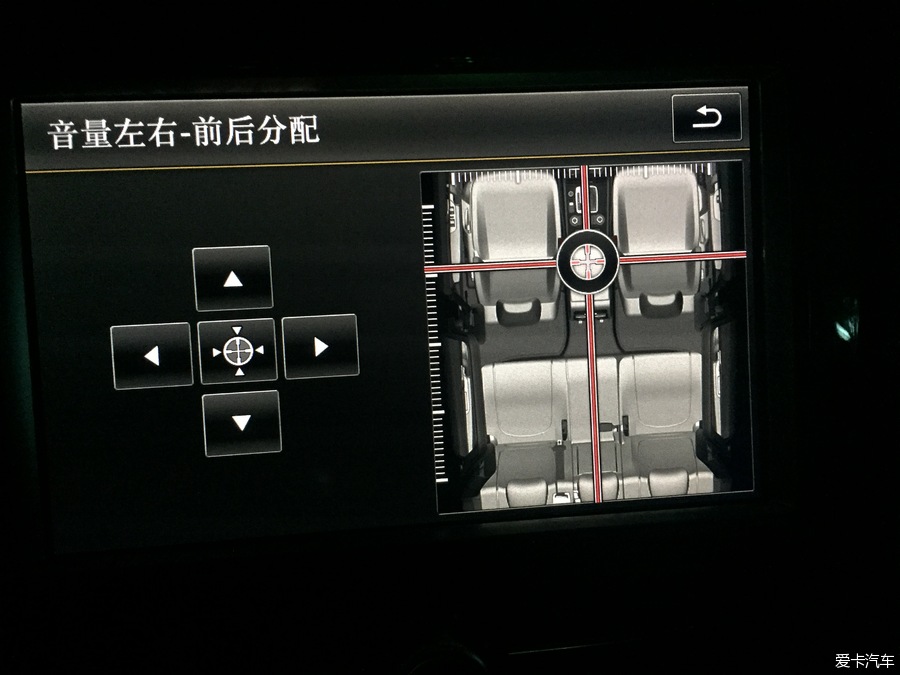

在调试完低音之后（按个人感觉的效果），我建议再将RNS850的声场向前调到如下图位置，因为我们都习惯声音从前方来：

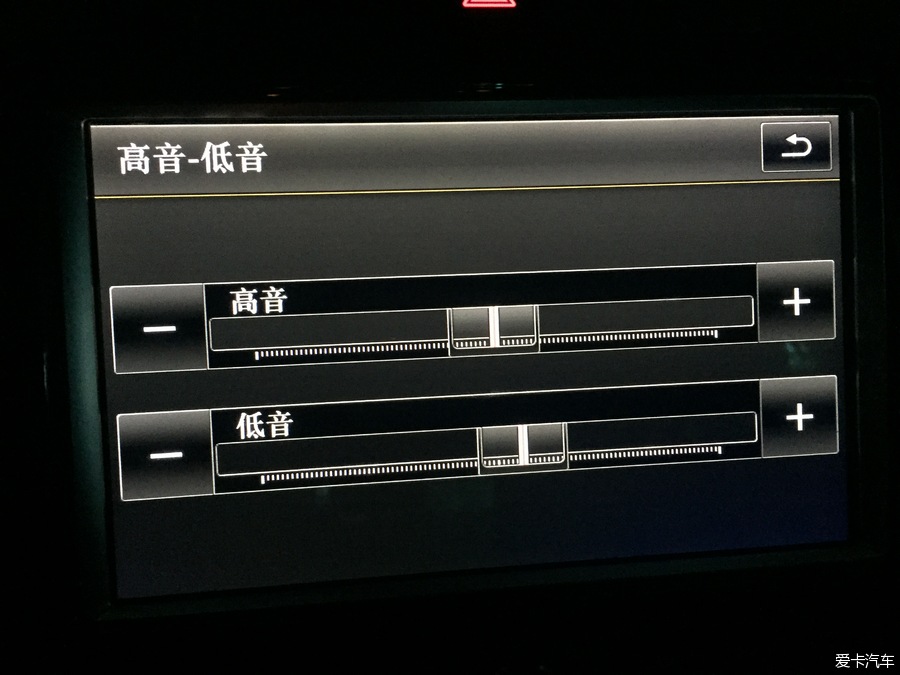

而对于不同类型的音乐，我们还可以在声音设置里对高低音做微调设置，在加装低音炮后，在这个界面调试低音，会让你有意想不到的效果

  总结：再好的设备也需要合理的安装及正确的调试才能达到最佳的效果！丹拿缺低音是众所周知的事了，加装低音炮无疑是最佳的补救措施！细节决定成败，多一点耐心，就可以有意想不到的效果！希望能给大家一些启发！
  今天先到这里了，后续尽量再补上更详细的图片，争取更完善！
  谢谢鉴赏！
