实木新风空气净化器！！ 你也可以的！！ 全程高能，手把手教你。
背景·动机
2013年，我开始关注空气质量。
当时我在北京读大学，大四， 我学的建筑相关的专业，在一个项目上实习。
你们知道的，建筑工地上，很脏，灰尘很大，空气中弥漫着各种粉尘。什么感觉？每天嗓子轻微发炎，鼻腔不舒服，深呼吸的时候会咳嗽，因为空气不干净。
年底北京连续灰霾，AQI(空气质量指数)经常500爆表。什么感觉？我感觉随时都在工地里呆着一样。你能想象在工地里那样的空气环境里面睡觉吗？
我们住的宿舍那栋楼在马路边上，一个房间8个人，很闷，所以经常要把窗户打开。对于开不开窗户，我很纠结。不开窗，寝室里面很闷，各种异味弥漫。开窗，室外空气很糟糕，加上我们在马路边，每天桌子上都是一层厚厚的“土”，嗓子也很难受。
当时就一个想法，不能留在北京。
2014年，结束实习，虽然北京工作机会很好，可是，这样的空气，我接受不了，就回成都了。
但是如你们所见，成都空气也不好，四川盆地，空气扩散条件不好，加上潮湿，AQI经常是150-200左右。这放在欧美，就是重度污染，我们这里呢？轻微污染。
雾霾的危害我就不过多的赘述了，2015年初柴静发布了一项雾霾调查，把大家的注意力转到了环境污染上，相信你们大多数人都看过（据说国内点击量过亿），雾霾的具体危害和雾霾的来源柴静老师已经讲的非常明白了，没有看过的的小伙伴们可以再恶补一下。
youtube截图
*****。
*****
借用柴静的一句话：
我们同呼吸，共命运。
我怎么对抗雾霾?
对抗雾霾我第一个想是让自己百毒不侵，对雾霾颗粒物产生抗性。（已经有小伙伴研究过这个课题，答案是不可能，想了解更多，可以看*****
颗粒物更详细准确的健康危害表述可参阅美国环保署的*****
那第二个我想到的方法就是空气净化器了，今天我们文章的重点。
室外的环境我没有办法该改变，那就想办法改变室内空气。
网上查了很多空气净化器的资料，原理也比较简单。
进入正文！！！
先明确我的需求：成都雾霾平均100多，100多的雾霾对我来说倒是没有太大的感觉，也不会引起什么不适。
我想要解决的问题是：
1, 灰尘。 楼主是比较懒，不爱打扫，但是爱干净，见不得到处都是一层灰。我家窗户靠马路，开窗每天一层土，所以不爱开窗户。
2, 通风。 不开窗户就没有通风，房间不通风很闷，二氧化碳太高了还是受不了。。 装修多多少少还是有一些污染，不通风闷在里面肯定是不行的。
3, 噪声。 马路边，你懂的。。。成都的二环都快修别人家里去了。。。 汽车从床边呼啸而过什么感觉？
4, 雾霾。 确实有毒，虽然短期内看不出来啥问题，长期吸肯定还是不行。
内循环的净化器就不用多说了，几百到几千到上万的都有，效果还是有的，就是不能开窗户，开窗就没效果了。而且甲醛、苯、香烟等等这些异味也始终闷在室内，空气始终还是空那些空气（活性炭能吸附的只是少量）。室外的灰尘，噪音，通风这些问题都解决不了。
所以我要做的是
新风+过滤 的东西。
那就是新风系统了。
家用的新风主要就是中央新风和壁挂新风：
中央新风系统，现在比较流行的是加上过滤，加热，热交换这些，模块，效果还是不错的。风机装在卫生间或者阳台吊顶内，铺设管道把新风送到各个房间。这种3分靠产品，7分靠安装，安装维护弄不好的话，这套系统基本就是摆设，用起来维护也很麻烦。而且装修过的房子就别想了，要折腾死。。 家里的墙上开很多洞才行。。造价以及维护的费用都不低。
壁挂新风，有单流向的双流向的两种，具体的你们可以去查一下。品牌也算不少，松下，远大，丝
吉利娅，汉朗Tipon，Dephina， 布朗。。。 比较这些产品的参数，性能指标，价格，安装方式，外观等等。。。
综合下来都不是很满意，所以，自己做~ 还是做单流向的壁挂新风机。
设计理念
- 1.把新风引进来，单流向，正压新风
- 2.过滤新风，主要针对PM2.5 PM10 以及 尘土
- 3.安装位置灵活且易于安装
- 4.方便更换滤网以及维护
- 5.简易风路设计，高能效
净化器原理其实很简单，主要就是风机和滤材。风机需要考虑的就是静压、噪声、能耗、使用寿命。滤材主要就是考虑过滤效率，累计净化量CCM，风阻，成本。 外壳的话主要是考虑结构和外观。 用钣金或者木料比较适合我。
手绘设计原理，5个方案
我的设计思路就是新风
新风新风+过滤过滤过滤。主要是过滤PM2.5、PM10以及尘土，24小时开启。滤材我考虑用到者F9或者H11就好，毕竟是新风24小时开启，如果达到HEPA12 13这种级别，风阻要大很多，滤材消耗也会非常快，能耗也会增加。（F9过滤PM2.5可以达到95%）
做了无数种方案和样机，因为各种问题都不太理想，要么过滤效果不好，要么不好安装，要么是不防雨，要么噪音大，要么是不容易更换滤网。
经历了无数次的改版，最理想的方案，做出来一个Demo，用金属外壳做了几个，实木的做了一个。
先来看看成品。
新风+净化+实木
新风+净化+钣金
新风方案
在墙开或者玻璃上开一个110mm的洞，然后把这个安装到墙上去。这样，新风就从室外吸进来了。
吸进来的空气全部经过滤网才能进入到室内~
机器的体积大概是400x350x150mm，这么小的体积，我塞了多大一个滤网进去呢？展开将近2平方米的HEPA滤网。blueair500系列3块滤网加起来只有这个的三分之二。
滤网面积越大，用的越久！
下面教你们他的原理和结构是怎样的，然后我是怎么把它搞出来的。
制作过程
原材料
- 外壳 - 木板、有机塑料、镀锌钢板、不锈钢、钣金、亚克力等等都可以，为了方便说明，我用木板举例。
- 风机 - 淘宝离心风机，EMB的最好，不过假的很多，我这里用的国产品牌。风机这个技术很成熟，工艺水平和价格成正比，国产也有好东西。我不太迷信外国货，况且那么多假洋品牌。
无涡壳离心风机
- 滤网 - 很多厂商都在做，F9或者H11级别pp滤材，尺寸是600*400*30mm，无边框可剪裁。买回来自己拼接。
无包边DIY滤网
- 风机支架 - 钣金
- 调速器 - 调压调速
- 遥控器 - 成套产品，3个继电器，接上直接用
- 配件 - 电源线，LED灯，防雨罩，空调装饰罩，密封条，各种螺丝螺母
制作步骤
1，外壳制作
这次选用的比较硬和扎实的
榉木作为原材料，实木哦。按照设计图纸开料
榉木原木料，量好尺寸把木料切开

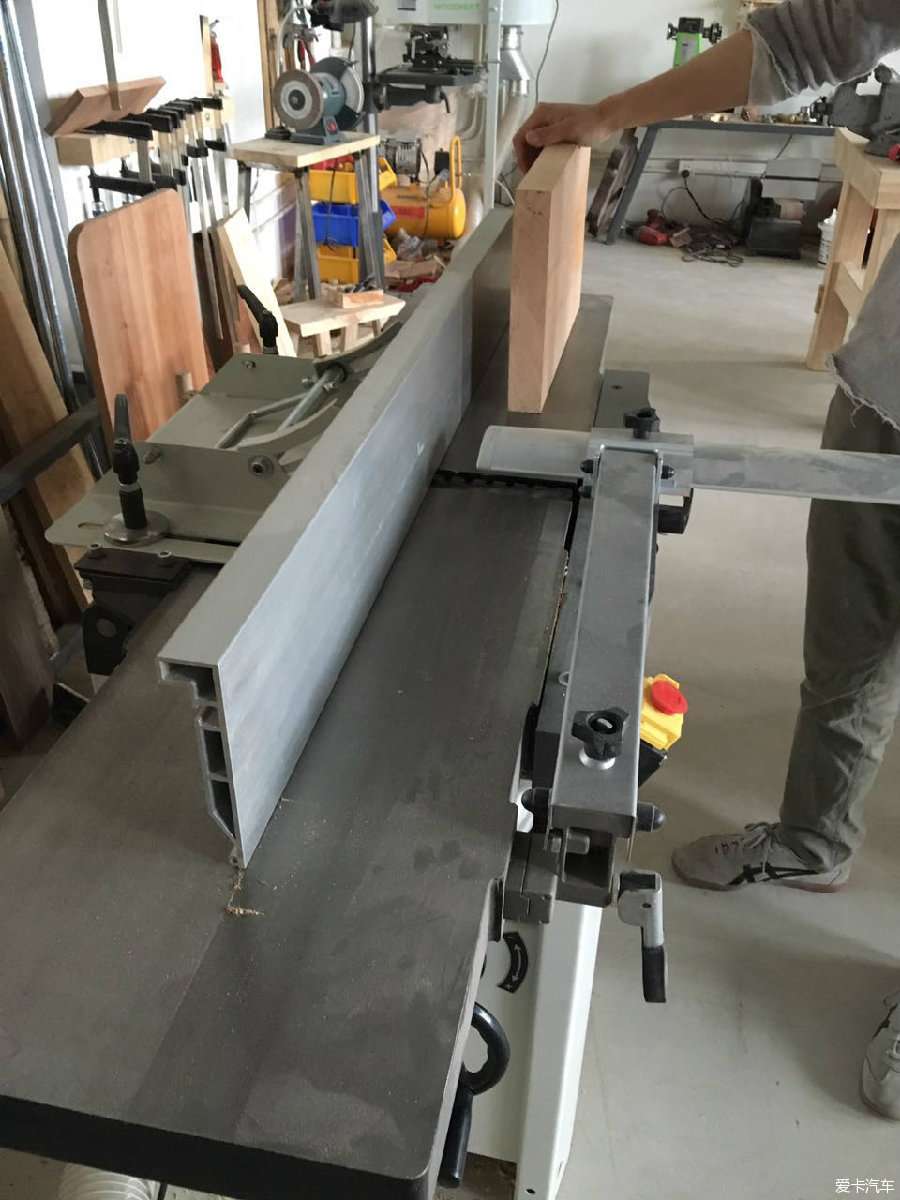

刨平木料
木料面积不够大，所以要拼接粘拼合

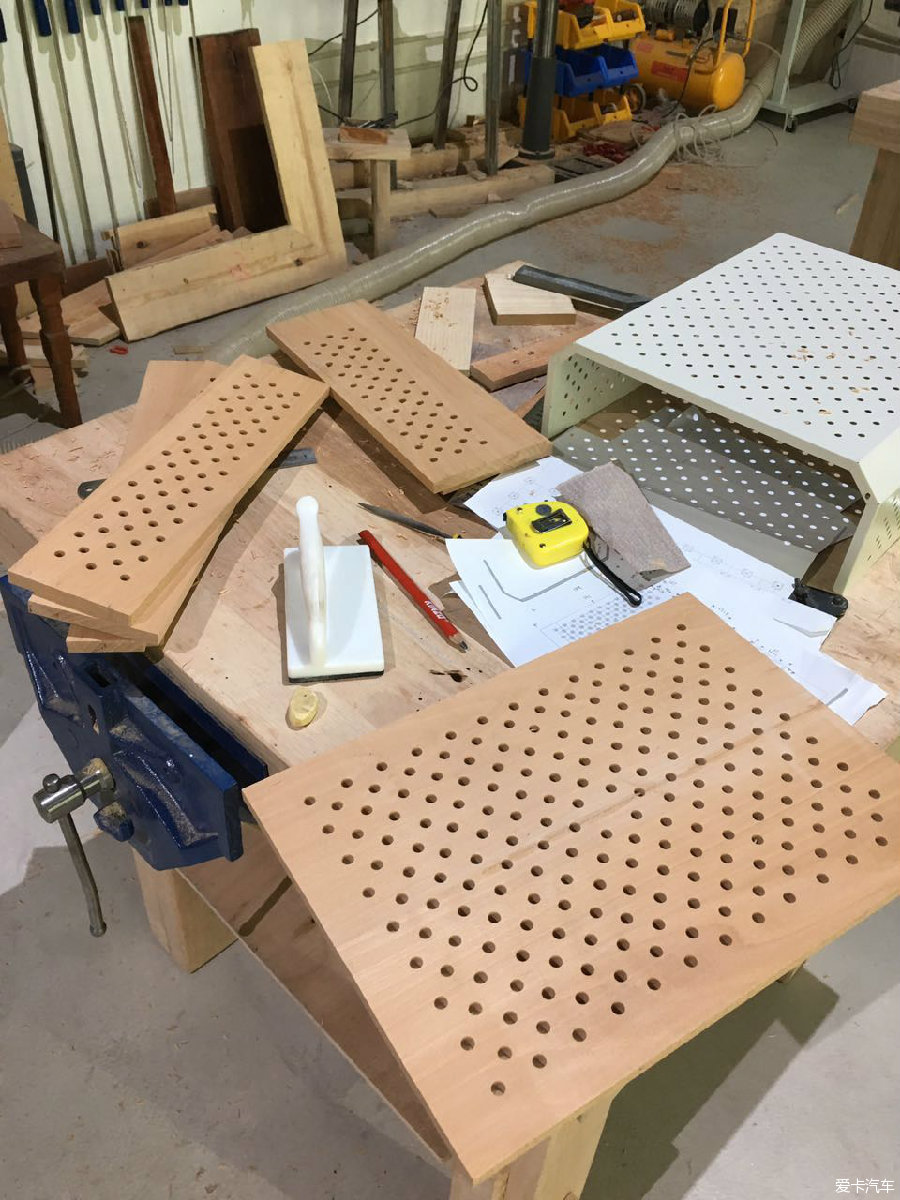

量好尺寸打孔
量好尺寸确定打孔位置，孔间距2cm
直径8mm的孔，通风全靠它

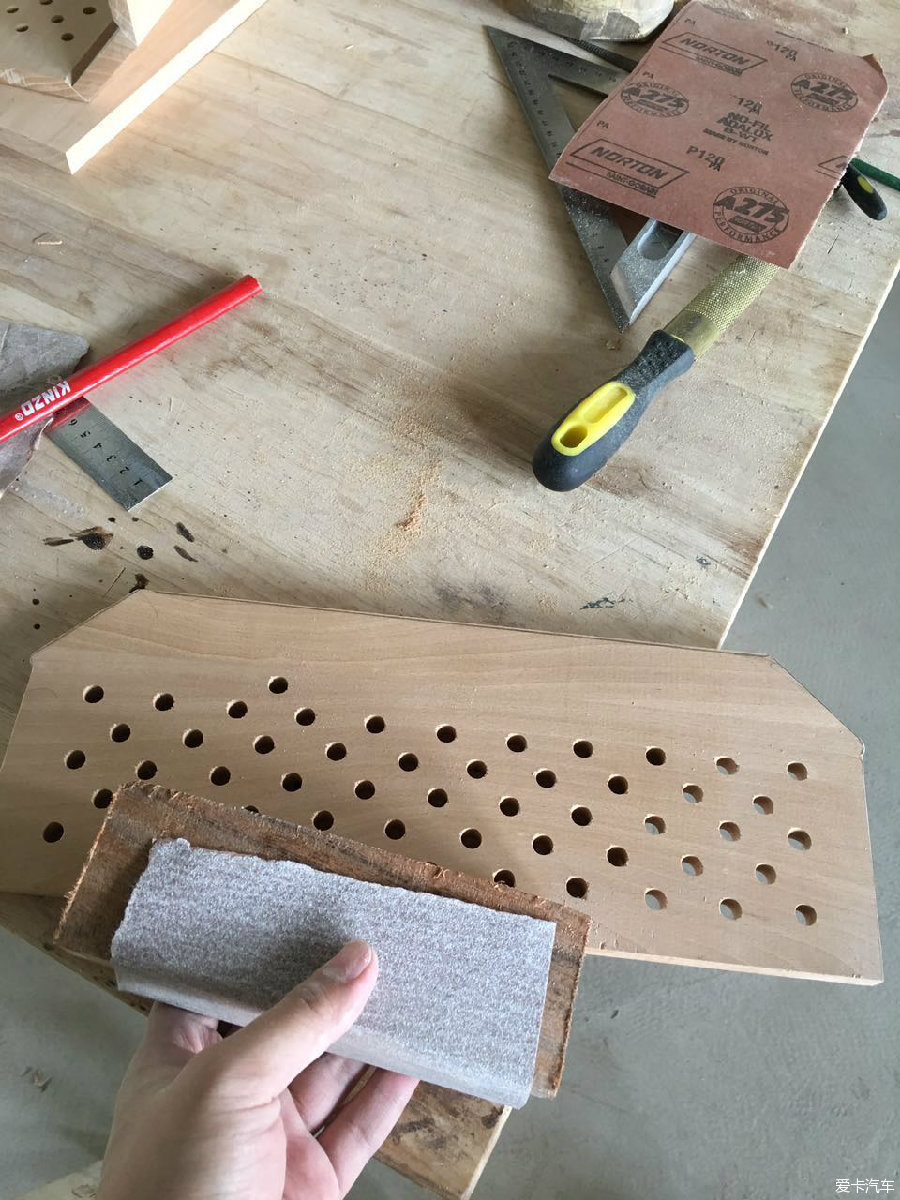

侧板也要打孔

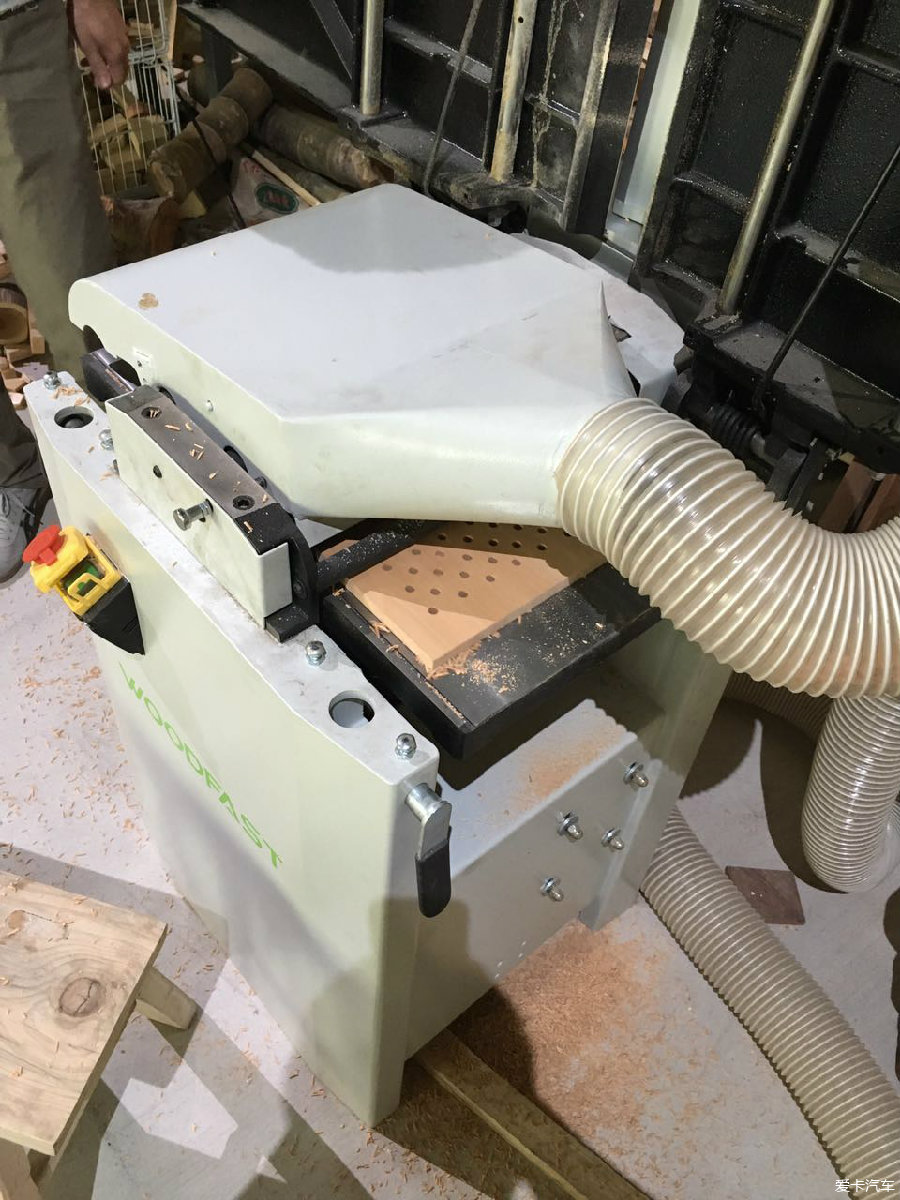

再刨平板子
材料准备完了就可以开始拼接了。
准备开始拼接

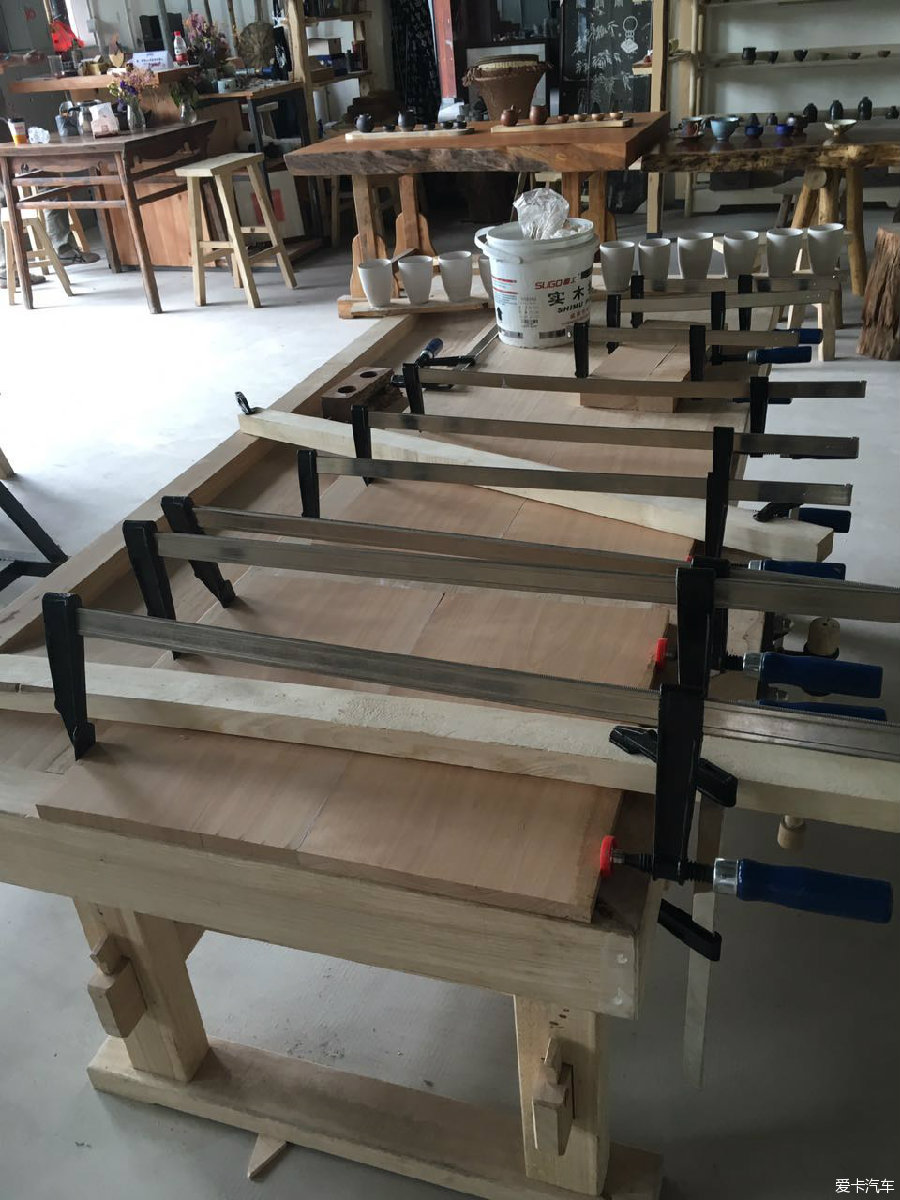

用纹钉枪和胶水来固定板材，这一点点胶水干了之后是没有毒的
制作打磨侧板，120目的砂纸

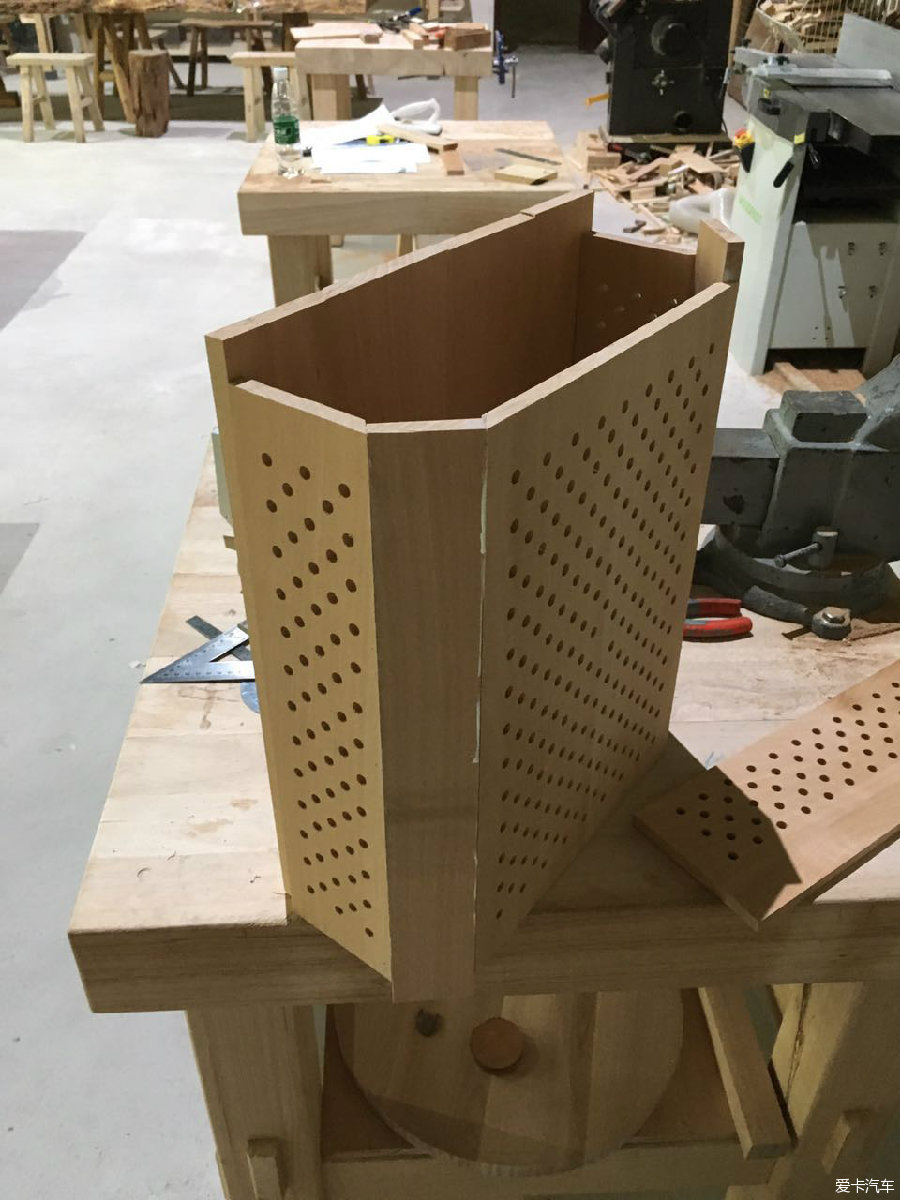

把做出来的侧板嵌进去，大致形状就出来了
底板开一个90mm的孔，把风吸进来。再将底板和侧板拼接起来
再用120目，180目的砂纸抛光，抹上桐油，大功告成了

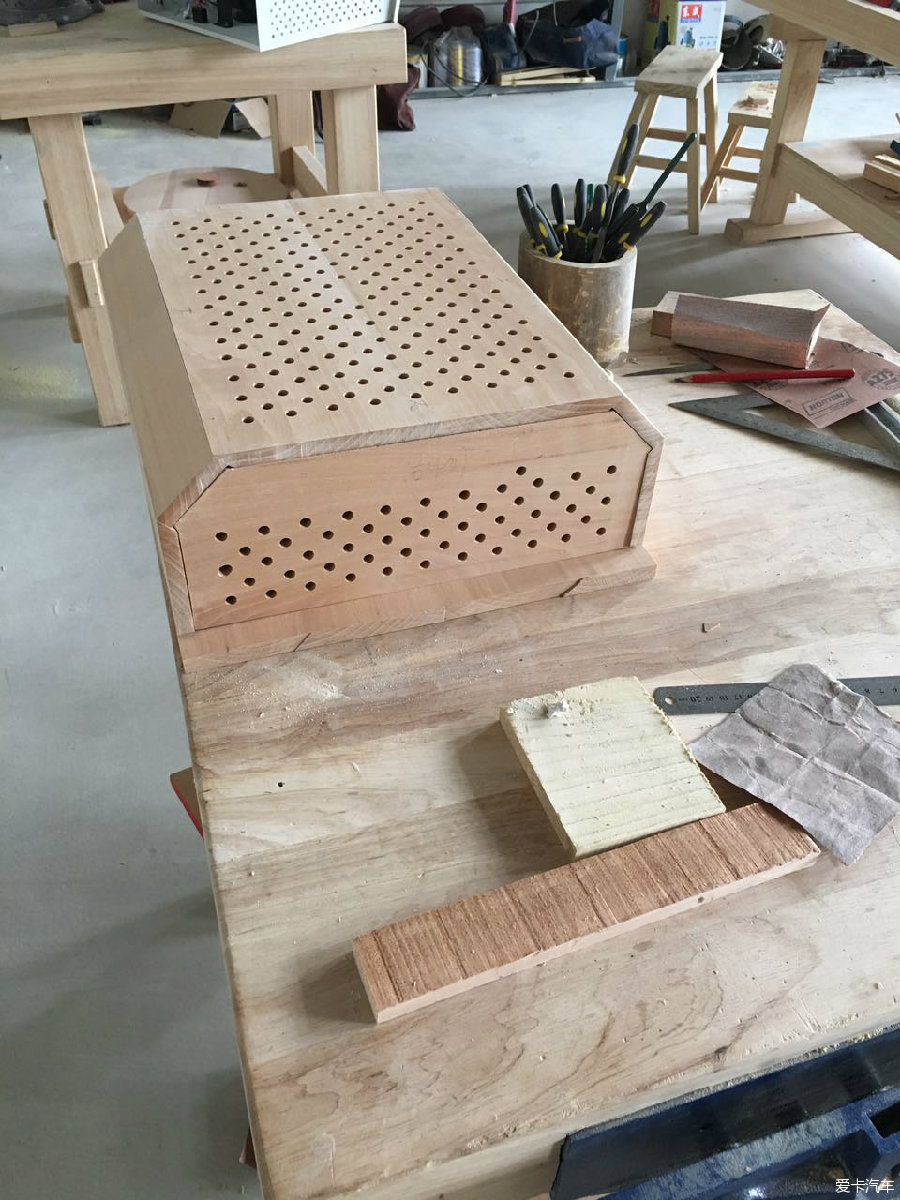

这样外壳部分的底板和盖板就做完了。看看效果
颜色木纹都出来了，是不是很好看?
外壳就做完啦，接下来是机电部分
2，机电部分
遥控器是成套商家那里买的，直接把线接上就能用，调速也是，加起来30块左右。接线比较费时间。
电机选用的国产的，260m3/h的风量，30w，30x24=720=0.72度，最大风量 开一天24小时还不到一度电。实际使用3天1度电左右。

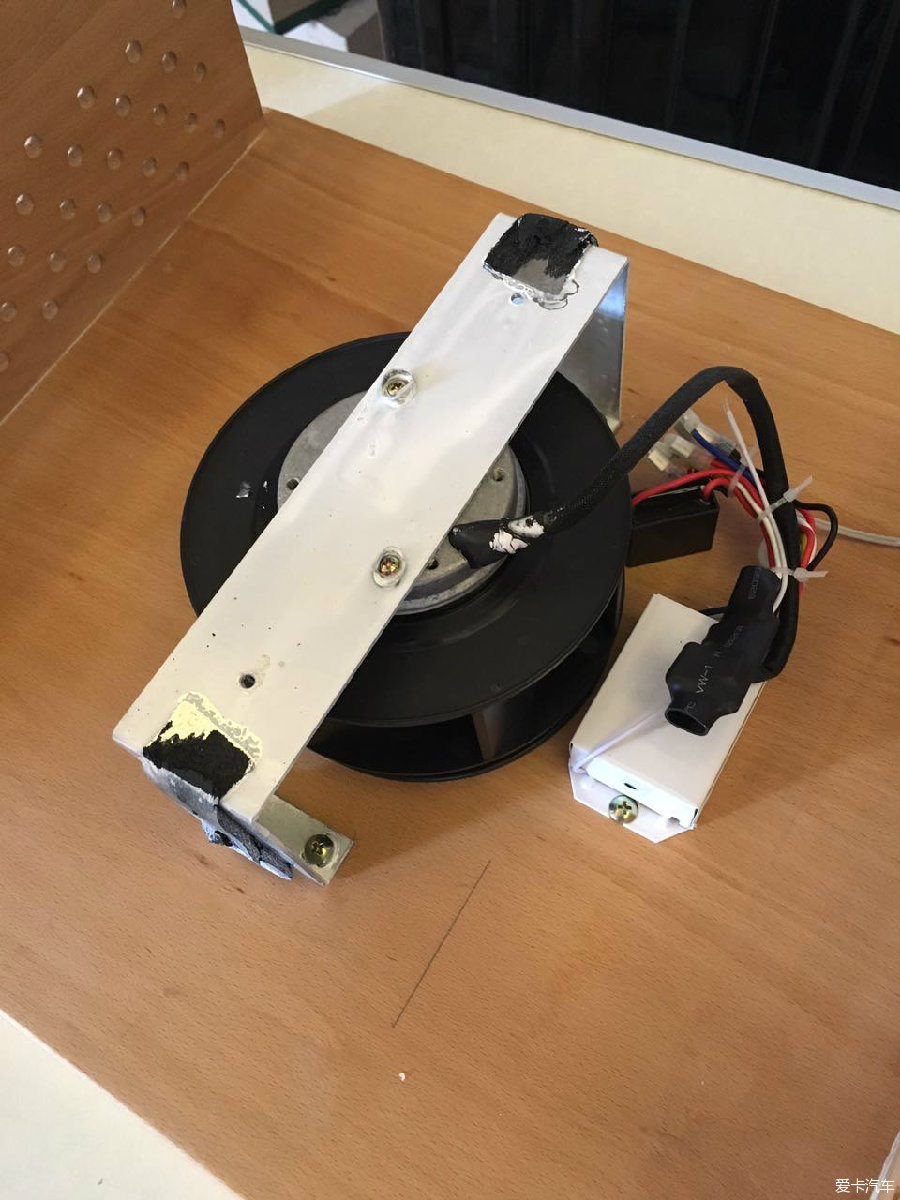

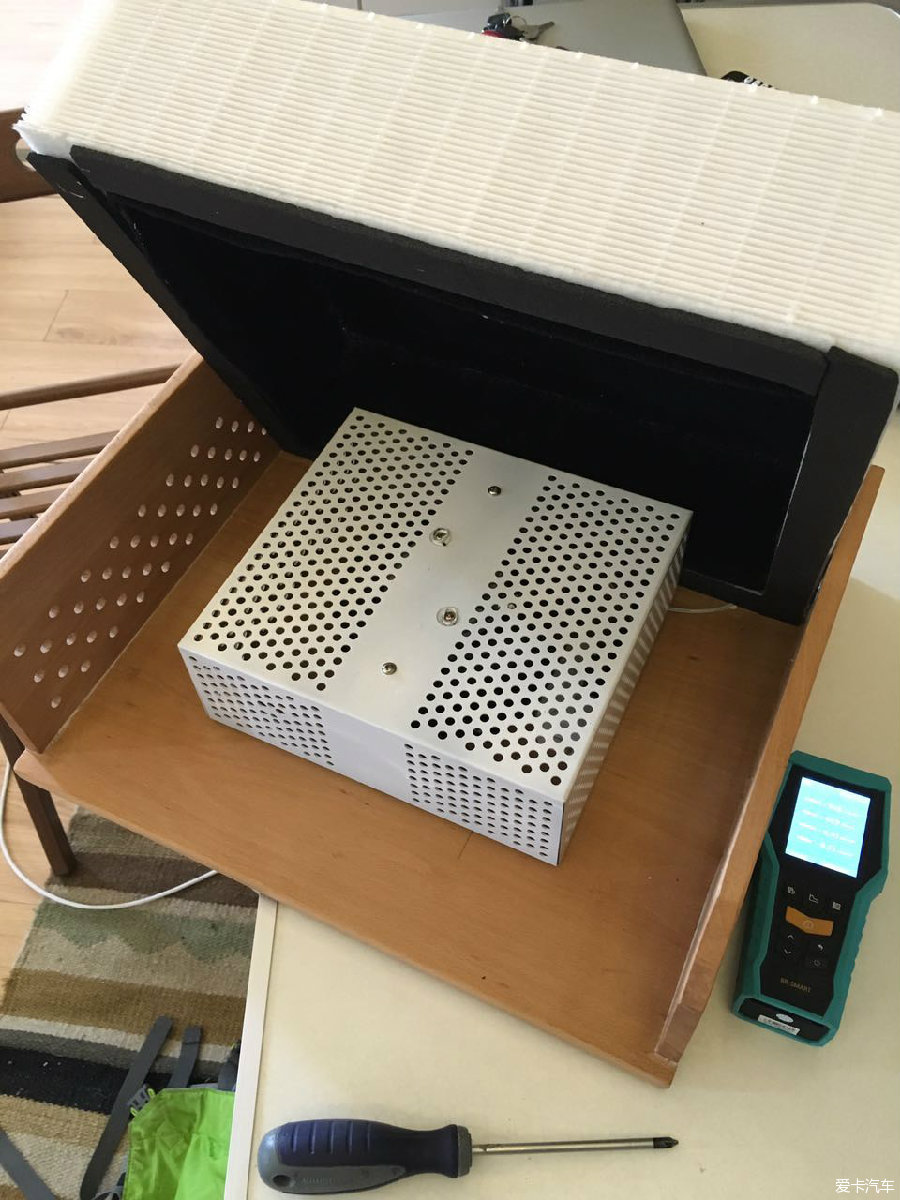

把电机，遥控接收器，调速电阻安装上去，看图。
白色的小盒子是遥控接收器，黑色的是调速电阻
风机搞定了，接下来是滤网部分
3，滤网部分
把买来的无边框的滤网折成这样，侧面用热熔胶粘上，粘接的时候要注意不要让滤网漏风，不然过滤效果会打折扣。
把滤网盖进去就大功告成了。
正面是这样的
侧面来一张
盖上去就是这样，室外吸进来的风全部通过滤网
这样的方式把风机产生的风压很直接的利用了起来，没有复杂的风路设计，就节约了很多风能，因为改变风路的方向会损失很多风能。
制作好了，我们来测试。
测试
说了这么多，到底有没有用呢？我用了一台北京博朗通和一台AIRradio来测试。
AirRadio可以24小时连续测试，数据是传到云端的，我主要关注PM2.5和二氧化碳这两个参数。
先看看室外，空气还不错

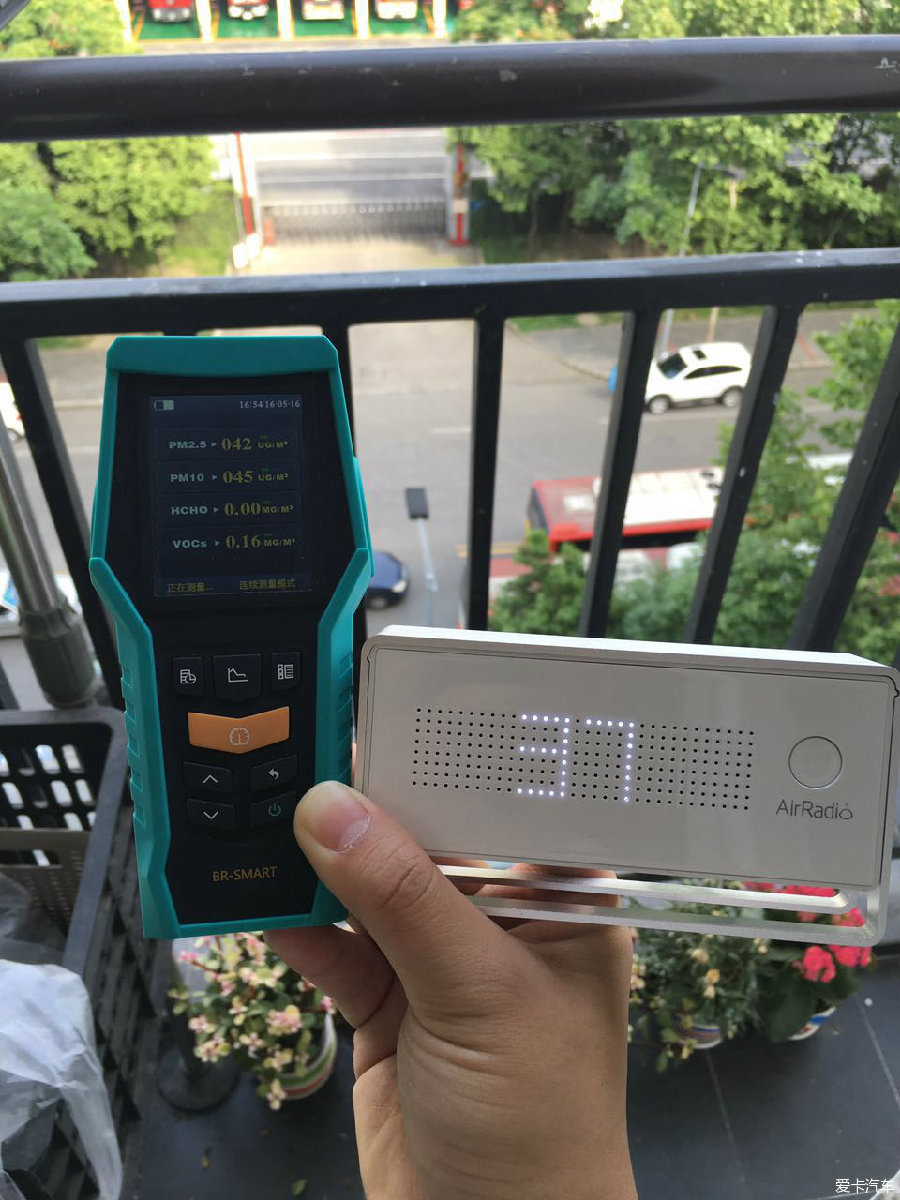

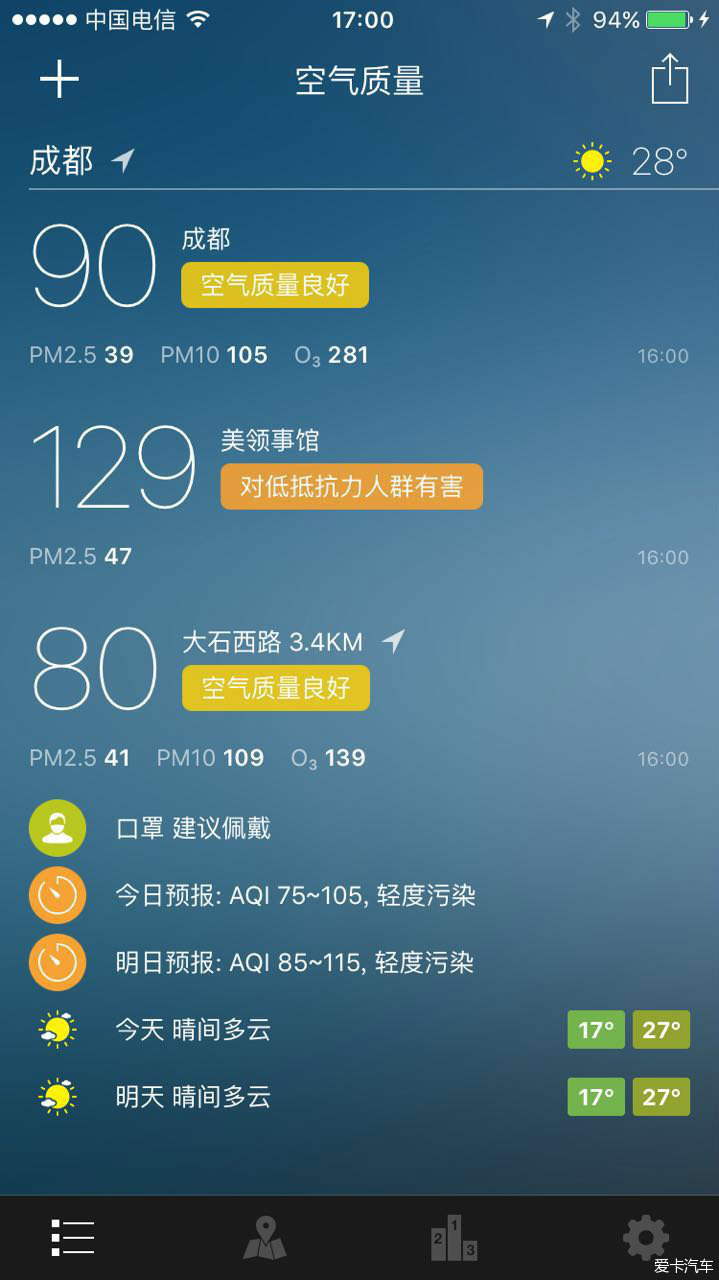

对比一下官方数据，和我测的差不多
那我们再来测一下出风口的数据
很快就降到了很不错的数值，关键是把灰尘都挡在了室外
家里不开窗也有新风了，还是过滤的新风！！

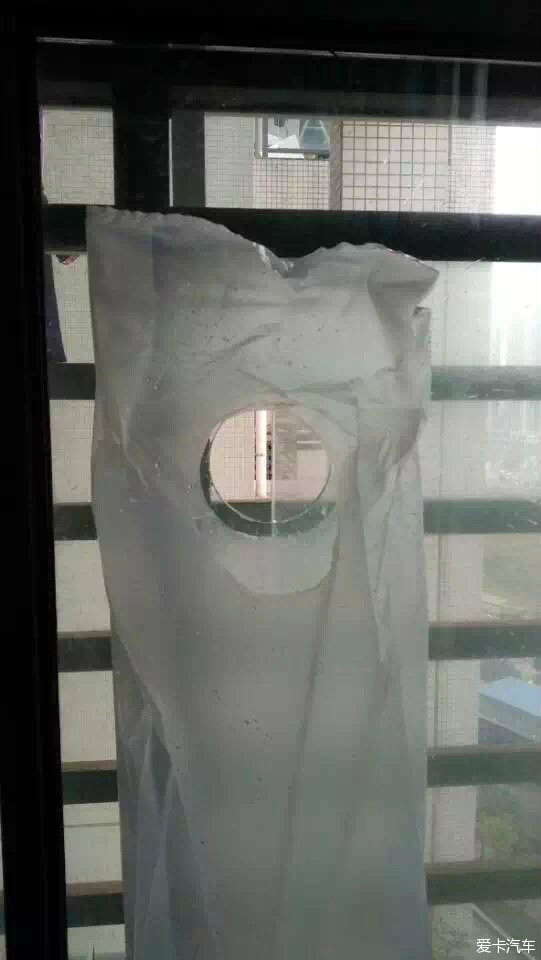

新风量这个数据没有专业设备暂时没有办法测试，姑且把风机的风量算作的新风量。风机标称的260m3/h (最大）。（家庭的新风标准是30m3/h/人）。我自己做了一个4立方米的塑料袋，小风量180s左右可以吹胀，算下来就是80m3/h（最小风量）。
既然是新风，二氧化碳浓度是一个比较重要的数据，相比较内循环的机器，二氧化碳浓度应该还不错。
下面是门窗紧闭的情况下，我家二氧化碳浓度数据。
维持在600ppm-800ppm左右，室内浓度1000ppm在以内都算不错
因为是正压新风，所以有气流走向的问题，所以我的建议是新风可以从卧室或者进入，然后从厨房厕所出去，利用抽油烟机或者厕所排期扇的负压来使空气流动起来。
相关的测试之后会陆陆续续的放出来。
总结
有一些小伙伴担心家里的
甲醛、TVOC、香烟等等这些污染物，就一个专业处理甲醛的朋友告诉我（良心话，外面的除甲醛公司可不会这么说），现在所有除甲醛的方式都不会完全除干净，那些板材、胶水散发出来的各种有害物质包括甲醛会持续释放很久，有一些药剂是和甲醛进行化学反应，有一些药剂是把封住板材使之不能释放甲醛，不管什么办法，好的药剂可以降低室内大量的甲醛，但不可能完全除掉，最好的办法就是通风，通风很重要！！！
以前做CISCIO思科办公室项目的时候，虽然大楼有新风系统，但是那个可怜的风量根本不够用来散发装修污染啊？于是他们为了早一点搬进去办公，租了无数台大型导流风机放在办公室里面吹，快速置换室内室外空气，吹了整整一个星期。事实证明是非常有效的（他们有请专业测甲醛的公司来测试，达到要求才搬进去）。 思科这些外企还是比较良心的~ 不黑不吹
所以通风很重要！！！！ 再说一次
我这个小型新风机开最1档理论上有80m3/h（最大260m3/h)，20-40平面的卧室，最差一个小时也能换2-3次新鲜空气了，应该是足以稀释室内的甲醛这些有害物质了。
加上过滤的新风系统最重要的是 -
家里没什么灰尘了，不用担心每天下班回家桌子上、地上、床上都是灰了，不开窗的话，家里噪音也少了不少啊~ 想想每天睡觉之前床上是一层厚厚的灰是什么感觉 T_T
你们关心的费用大概是：
DIY费用：
实木外壳：场地费+材料费300元 制作花了一整天
电机：130元
遥控：20元
调速器：10元
滤网：80元
附件（电线，螺丝）：10元
总计550元
实木的哟~
你也可以自己动手做一个，让家里
没有雾霾，没有灰尘，没有噪声~~
有小伙伴说你550卖我一个，这个。。我真的做不到啊，550是原材料！！ 你自己动手也可以做到！！！
Iphone原材料2000左右，为什么卖5000+？ 道理大家都懂嘛~ 并不是企业黑心暴利，一个产品能做出来，成本不可能只是无聊成本这么简单~
希望你们也可以让家里的环境更好~
感兴趣的同学可以私信我 ^v^
-----------------------------------------华丽的分割线---------------------------------------------------
2016-05-18更新
楼主发这个净化器也是想抛砖引玉，看看大家对这种新风+净化的小型净化器的认可程度，市场上的解决方案很多，也有各种绚丽的技术，但是记住，这些产品原理都是一样的。
我是做工程项目的，弱电综合布线机房建设是我的专业，结构化综合布线structured cabling。我喜欢把施工做到极致，强迫症。服务过Rolex, Cisco, VW, Ford, LVMH这些机房的Cabling，做空气净化器包括安装也是强迫症。
线缆做成这样才算合格，这都是我们做的
经常在工地上跑的坏处就是空气实在是比较糟糕，所以每天就想着怎么让室内空气变好，于是开始业余研究这个，前前后后加起来有一年多时间，最近半年投入的时间比较多。
楼主不是技术流，业余时间研究这个，做了很多不同的模型，用了各种材料，上面给你们呈现的作品原型，已经是第N代产品了（实木是第一次尝试），这中间也遇到很多问题，一个一个解决，还是蛮有成就感的。
我用了最简单的方式来实现我的想法(互联网叫MVP最小可行产品）通过这种方式降低使用门槛，降低成本，让大家也能体验净化的新风是我的初衷。
半年时间帮一些朋友装了这样的机器，反馈都还不错，然后我就把这个东西放到这里来，看看大家对这个的反馈如何，看看是否值得花更多的时间来做这个事情。
最近没项目做，空下来了（没收入了 T.T），就去了一个木工工作室（在成都西村-水獭造物）手工搞了一个实木的机器放到这里来，实木的很好看，但是说实话，开裂、变形、变色这些都是不可避免的，如果你们喜欢，我可以考虑去用
竹子的或者
生态木等等这些材料来做外壳。
之前的机器是钣金的，帮我朋友解决家里的新风问题，看到他们对机器的反馈很好，我很欣慰，希望也可以帮助到你们。
给你们看看我给朋友的弄的。

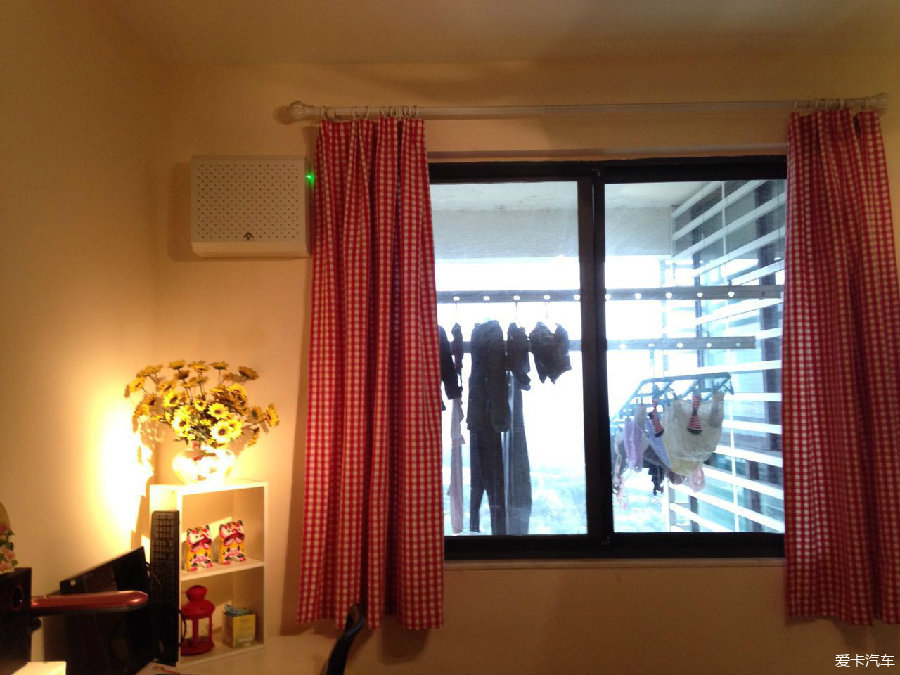

成都高地中心，客厅
他装修的时候把家里改成了开放式厨房，厨房挨着客厅
客厅这里进风，厨房那里排风（借助抽油烟机），炒菜的时候客厅一点味道都没有
朋友说不用天天打扫灰尘了！

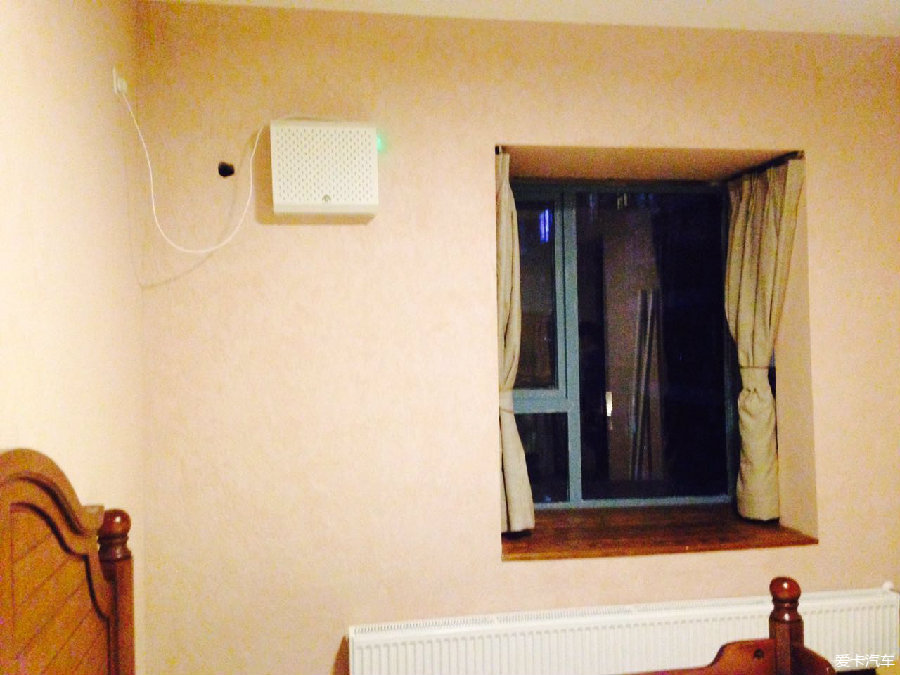

这是他家的卧室
他们两口子用的开放式衣柜，钢架的，用窗帘当衣柜的门，所以不希望家里有灰尘。
我们是很好的兄弟，他们毫不犹豫的帮我体验（测试） 我做的这个东西~
新婚礼物~~ 哈哈
实际情况是（他们几乎不开窗），客厅那里平时几乎没有什么灰尘，家里人多的时候灰尘比较明显（人体会携带很多细小颗粒物），卧室里有却很多白色的灰（衣物编织物产生的絮状物，不是室外的）。这样的效果，是我想要的，他们也很满意。
再来两张。
我姐姐家里（西南设计院的建筑师）
家旁边的那块地正在建一个综合体，估计要持续2-3年，灰尘特别大，根本不敢开窗。
刚有一个小宝宝，她知道空气对小宝宝的伤害
知道后赶紧让我帮她装上使用（测试）
实际使用效果很好，通风解决了，污染也解决了，还便宜
她家外面很脏，所以2个月换一下滤网，他们对效果很满意~
姐姐家的书房（上图窗户外的右边）
这一台安装在玻璃上
只要不是钢化或者双层玻璃，直接开洞就可以了（钢化会涉及到换玻璃）
大概就是这样。
最后再来说比较重要的安装。
安装不好会漏风，效果会打折扣。
第一，墙上开洞。
新风系统需要把室外的风吸进来，或者吐出去，难免要在墙上或者玻璃上开孔。
了解过墙上开洞的朋友应该知道，大部分开洞的是不会保护现场的，任由水和泥浆溅得墙上到处都是，开孔工人大多数不会管你的装修，自己打扫去吧。
其次他们大都用的台钻，开一个大孔110mm，旁边还会给你留下一个固定机器的孔（12mm的铁膨胀螺栓）。装修好的房子想要修复是很麻烦的。
所以我自己搞，扛着机器打了几十个孔，总结出来一套方法和工具。（安装完只留下机器，灰尘我都给你打包带走）哈哈，做工程的出身的还是可以处理好细节的。强迫症，跟以前做布线一个道理。

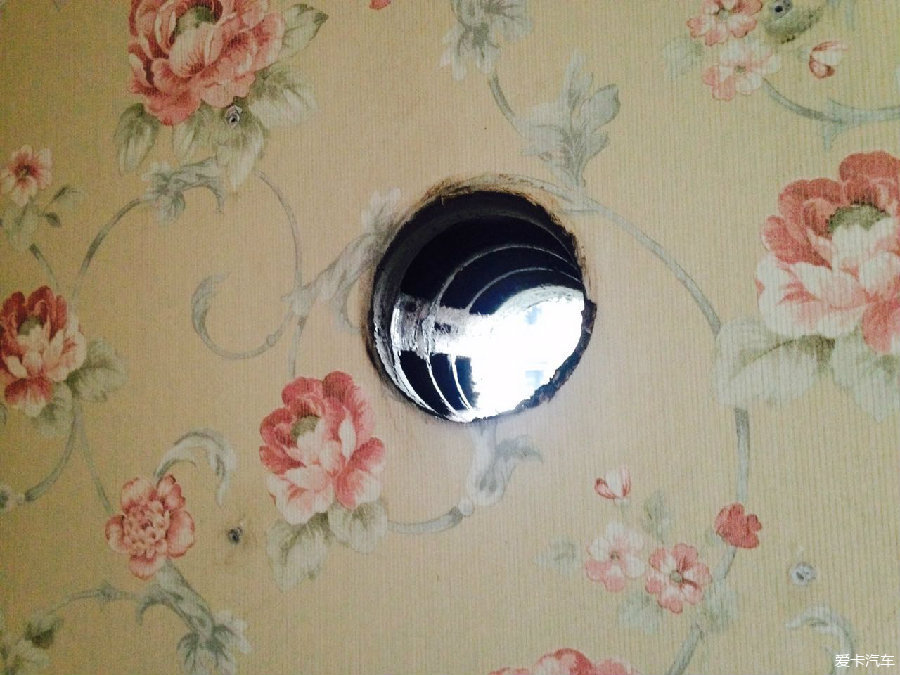

开完孔之后，只有一个孔。墙纸乳胶漆都不会破坏。
都是我开的孔
不会把家里弄脏，装修好的房子也能墙上开孔
第二、玻璃开孔
单层非钢化玻璃都可以开，要是不是的话，换玻璃或者墙上开孔。
固定用吸盘，打一圈玻璃胶，不好看，但是实用，而且安装上机器也看不见。
下面是我姐姐家的（上面有安装好的图片），还是自己动手。
防水防尘
打完就是这样
吸盘+玻璃胶
就是这样，没有水溅出来，也没有灰。
楼主是处女座
钢化玻璃不能开孔？是的，因为，强行开孔会是这个效果，危险动作，请勿模仿。楼主给你们错误的示范。
我说钢化玻璃不能直接打孔，土豪朋友说试一试，看看碎了是什么样的。所以就有了上图
三、室外防雨

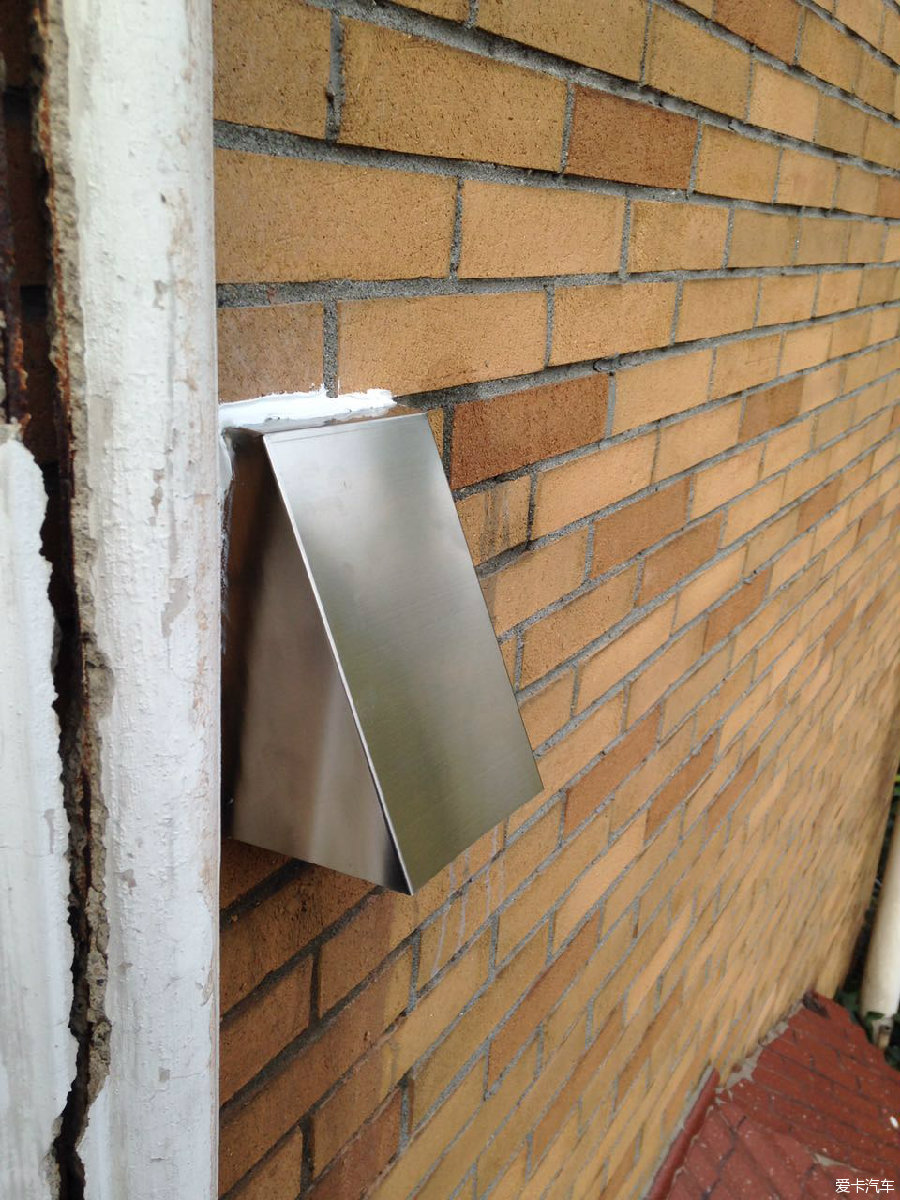

前面说了，MVP(最小可行产品），所以我是这样做的。防雨效果非常好，安装也比较简单~ 造价也低啊~
方案很多，自由发挥~
还是挺好看的
用半年多不清理是这样的（故意不清理的，看看有多脏）
所以，知道新风系统维护有多重要了吧，那些安装在吊顶里面的，从来不维护的。。。等你用久了，那个新风系统本身就是污染源。。。

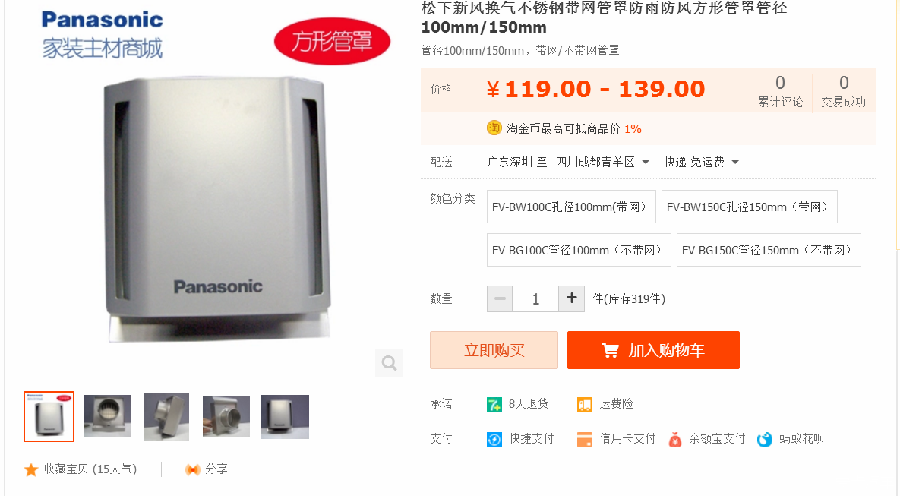

给你们看看高端的防雨罩长啥样
松下，好看是好看，但是效果不见得比我这个好。嘿嘿。
好看归好看，但是风阻会相应增加一些
四、滤网

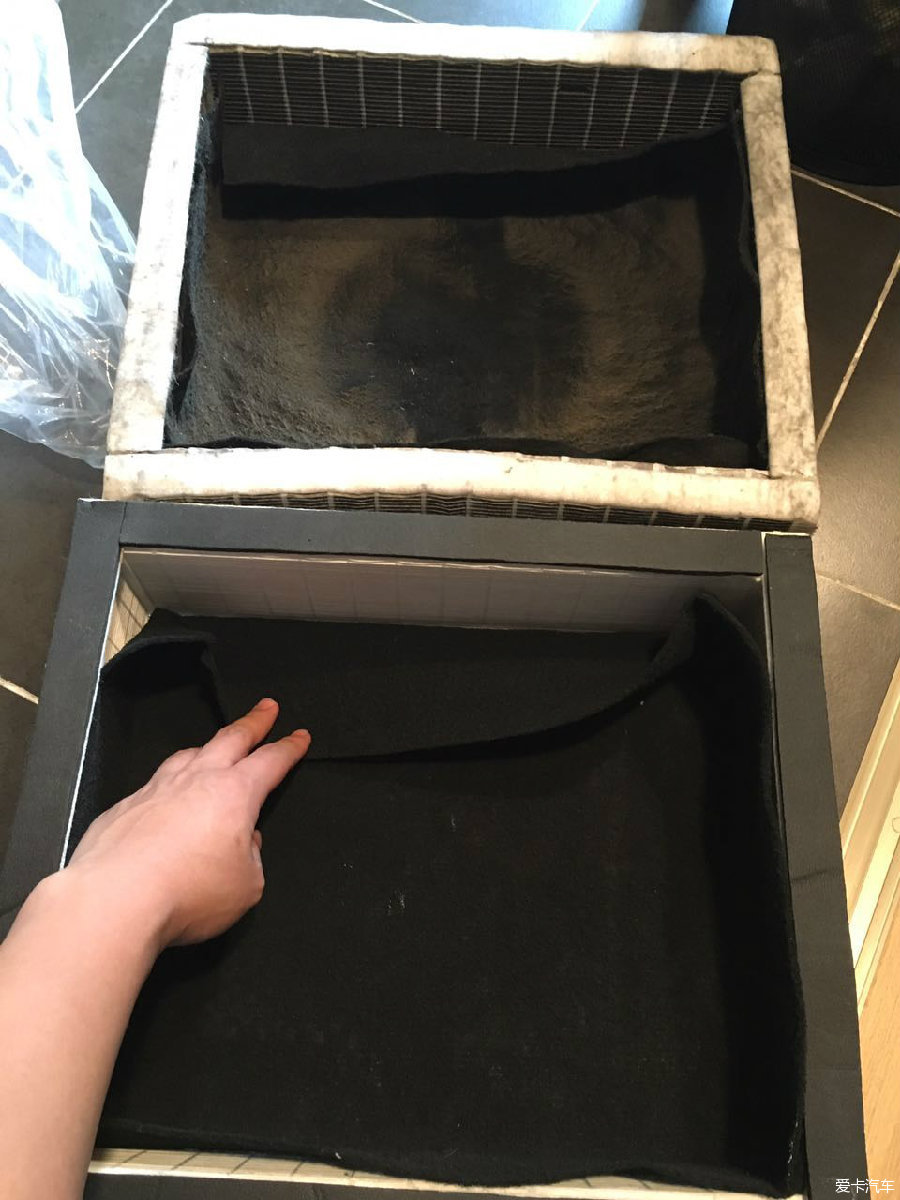

新风直接过滤确实滤网会消耗很快（消耗快不正说明有效果吗），我用的F9 HEPA，加了一层粗效。多说无益，给你们看看有多脏。
下面是干净的滤网，上面是用了4个月的滤网。
也许我们肺里面就是这样的，黑的
就是这样，就是这么脏。
今天先更新到这里
新风这个东西没什么门槛，市场上的东西不是价格高就是效果不理想，或者安装不方便，如果你有更好的解决方案，欢迎找我一起探讨。
我也不指望这个能赚什么钱，只是希望多多少少可以帮助到你们，解决 灰尘 噪音 二氧化碳 灰霾（雾霾）这些问题。
钣金那个机器最近做了50多个，准备给朋友装上，你们如果觉得还不错，多多支持。谢谢大家
---------------------------------------------------分割线--------------------------------------------------------
2016.5.23更新
快一个星期时间，有不少爱卡的朋友咨询我，原来有那么多人和我一样对空气有这么多困扰。感谢你们支持我。
关于怎么安装新风机我研究了很久，怎么防水，怎么防尘，怎么安装才不破坏你家的墙纸和乳胶漆。房子的密闭性，风的流向，静压，风量，滤网密闭等等，这些都是影响使用效果的因素。 做这些是为了可以更好的服务你们。
因为以前工作的原因，接触到一些日本和德国的企业，有机会和你们聊一聊我认识的工匠精神。
今天先来说一说关于热交换的问题。
热交换是什么东西大家上网就可以查。热交换要分全热交换和湿热交换，如果你们购买带热交换的产品，最好多了解一下这里面的区别。热交换大概就是新风系统一般都有新风和回风，在风一进一出之前，把两者的热量交换一下，就是热交换，做的比较好的可以达到80%的焓热回收，热交换是非常好的，是一个环保建筑节能的装置。但是有一些小伙伴给我说热交换实际用起来也没什么太大感觉。。。 仁者见仁了
现在市场上确实大部分的热交换滤芯都是糊弄你的。。。 几乎没什么效果。。。 这就是个营销噱头。。。 要买热交换的建议还是买一些大牌子的产品。。。
我今天主要想说为什么我设计产品不加热交换，为什么我选择单流向新风。
1，做壁挂式新风的话，把热交换模块设计进去，就意味着我要把回风也设计到这个机器里面去，那我至少要设计两个风机+一个热交换模块。如果再加上滤网的话。要么机器设计的很大，要么就只能把滤网设计的很小。新风系统把滤网设计的很小不是耍流氓吗？ 2个星期换一下滤网吗？
2，热交换模块也是一个耗材，用两年已经差不多极限了。你们愿意经常折腾吗？（负离子发生器也是耗材，要定期维护哦~）
3，虽然热量交换节能了，可是会增加一定的风阻，意味着风能的损失。热交换只有夏冬两季有用，全年一起算下来的话热交换不一定节能。。。（我是说家用情况下）
4，不加热交换冬天是不是会吹进来冷风？ 是的，会。 但是我这个设计出风面积很大，所以风速小，感觉不会特别明显。（相比其他不带加热装置的品牌的机器好很多） 从能量的角度来讲，能量守恒，用你家里的空调或者暖气来加热这些新鲜空气，比我在机器里面加一个PTC加热装置来加热效率更高，因为空调暖气的能效比更高。 夏天同理。
5， 结构越简单，越容易维护。
6，春秋两季没有热交换的新风反而家里更舒服一点。
7，温差大了。。热交换也没啥卵用。。。
壁挂新风有不少人都在做~ 有一些国内外的品牌和厂商在做，我就是不满意他们的产品（各种原因），找不到我想要的，才决定自己做的~ 去年我申请了结构专利，为什么今年才拿出来让你们知道？因为我在测试效果，使用感受，安装细节，维护细节等等等。 新风有一个说法叫：三分靠产品，七分靠安装。
希望你们认可我做的事~ 我把这个东西叫 小屋森林 Inn-Forest
我们是非常小的团队，所以可以做比大厂商优化无数倍的性价比，。
有不少爱卡的朋友想要我帮他解决家里的新风问题的话， 欢迎咨询，有你们的支持就是我的动力。
--------------------------------------------------分割线--------------------------------------------------------
7月18日更新
成都最近雾霾不是很严重。所以过滤效果这个还要等雾霾天再给你们看。
截了一张我家二氧化碳含量的图。我在家时都是一直开着开空调，从来不开窗。 家里两个人，二氧化碳浓度维持在700-900左右。 如果不装新风，这个数据就要翻一倍~
二氧化碳浓度超过1000，就会有闷，注意力不集中这种问题了。 劝诫经常开空调的小伙伴们定期开窗通风或者装新风系统~
希望可以帮助到你们
--------------------------------------------------分割线--------------------------------------------------------
8月18日更新
此贴后续贴 ~ 点击【电梯直达】
喜欢的小伙伴可以加我的微信 306561501
