空滤盒子上有两颗螺丝某次保养被小工用电动工具紧固时搞得滑丝了
导致空滤盖子密封不太严了，能看到用一段时间后某一处滑丝的位置的空滤明显比别的地方脏一些
记不清是哪次被他们弄坏的了，自己解决吧
少废话，上图

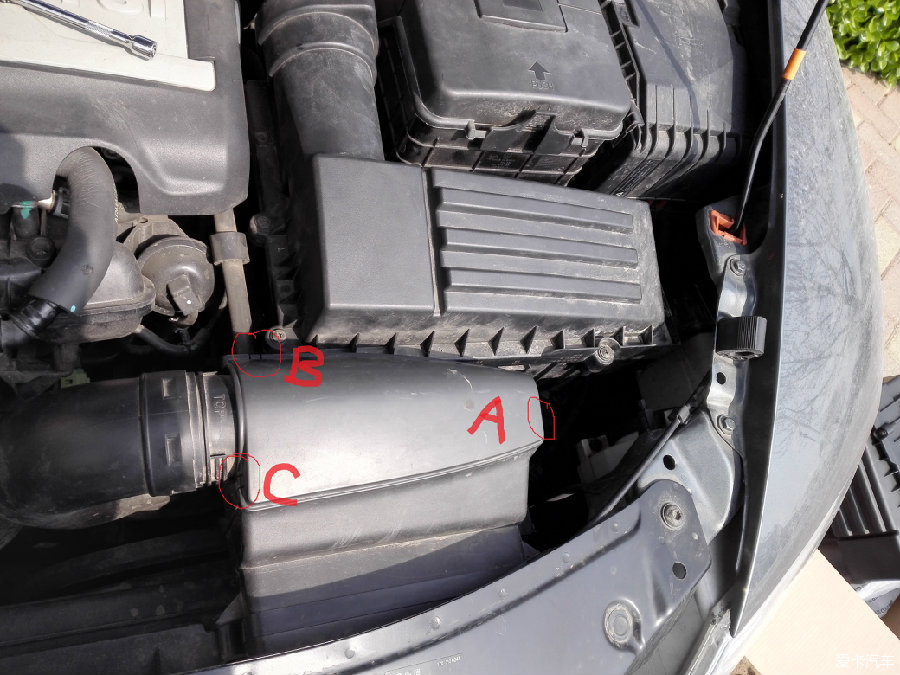

拆盒子，第一步先摘掉这个进气道，不然太碍事，ABC三处有三个小卡子，用手轻轻一扣即可去下上盖
位置A的小卡子开张特写，看到了吧

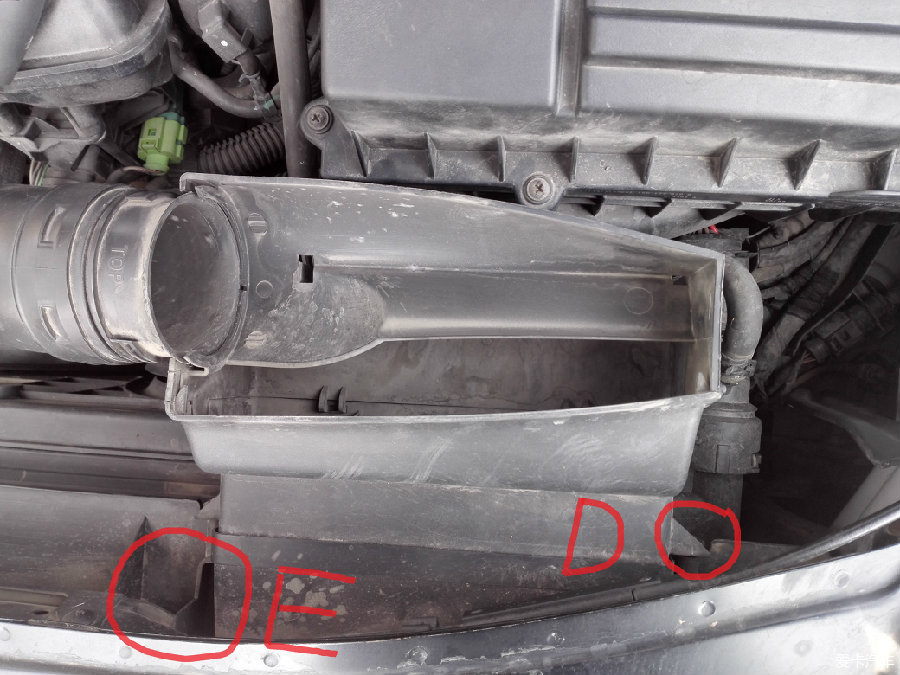

去掉进气道的盖子后还需要把底座也拆掉，底座是用两颗螺丝DE固定在水箱支架上的，梅花螺丝，型号不记得了，
整盒的工具找合适的呗

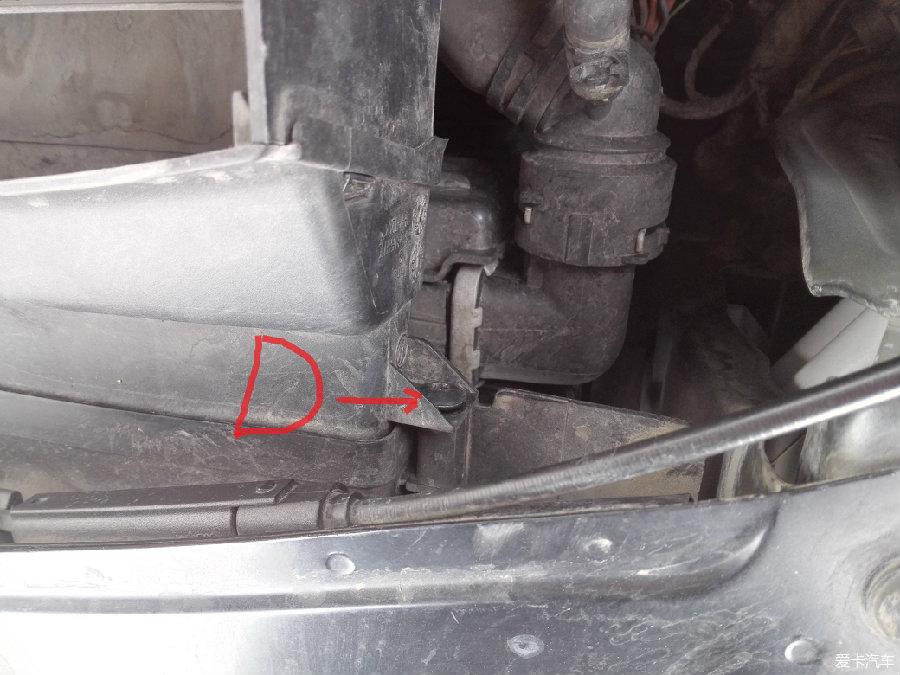

D处螺丝特写一张

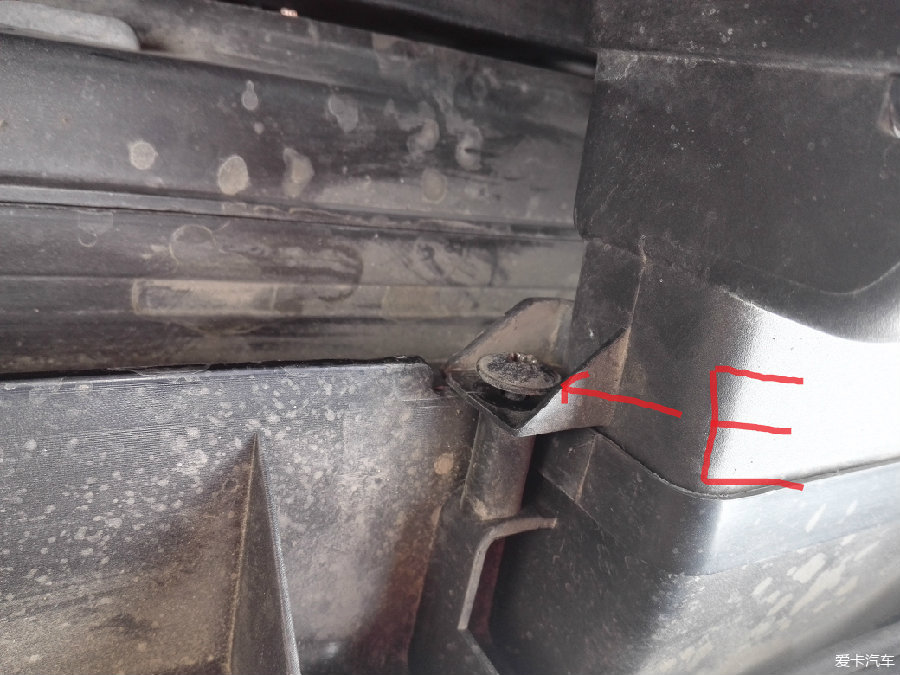

E处螺丝特写一张

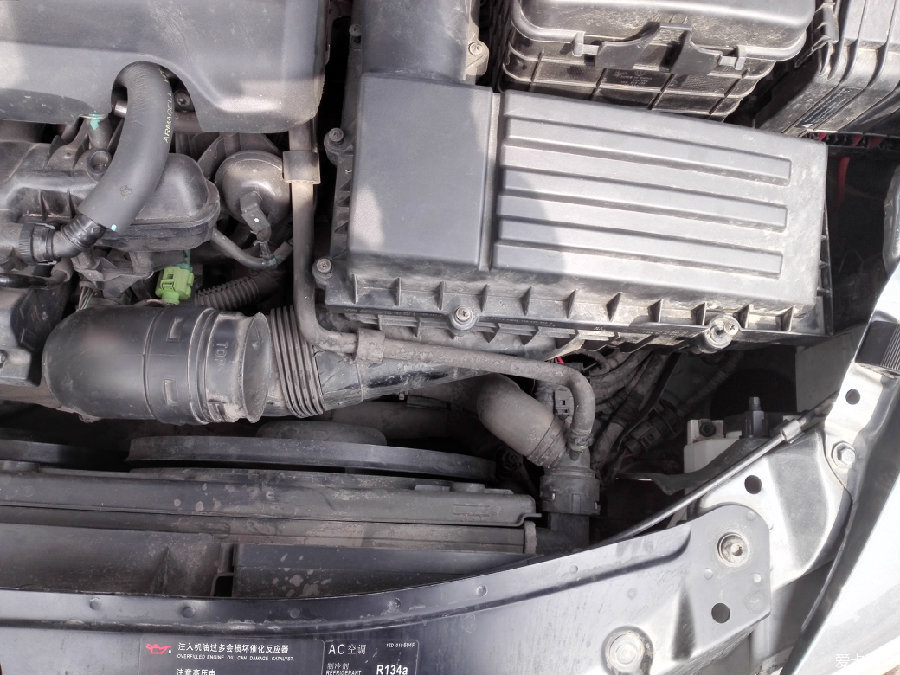

拆掉进气道后的样子

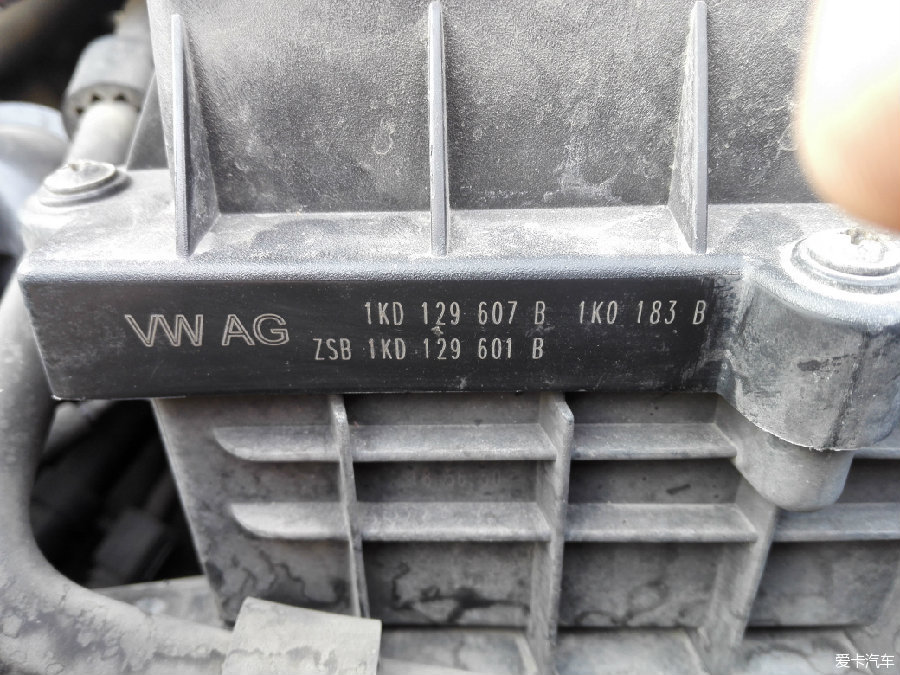

空滤总成的编号 1KD 129 607 B 这个件已经被F结尾的替代了， 价格也从500多降到了380多

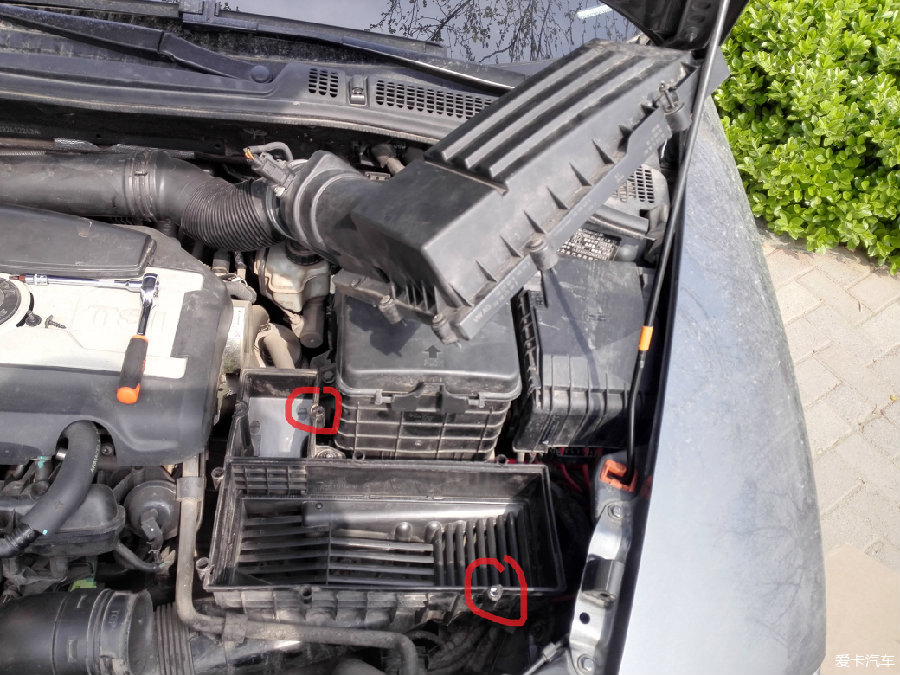

去掉空滤盖子后的样子,红圈处就是滑丝的两个地方，原来没拆下盒子时处理过一次，工艺没搞得太好，这次拆下来搞

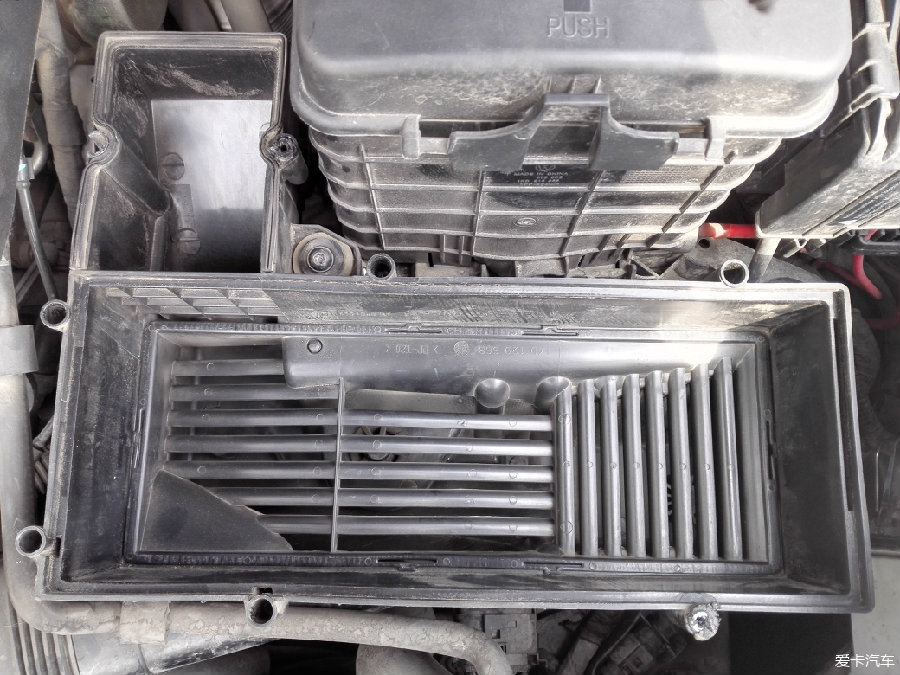

空滤总成的底座里有个支撑空滤滤芯的塑料架子，是直接放在那里的，可以取下来
F处有一梅花螺丝，拧下来， G和H处就是俩固定用胶墩， F处的螺丝去掉后用力拔就能把空滤总成的底座取下来了

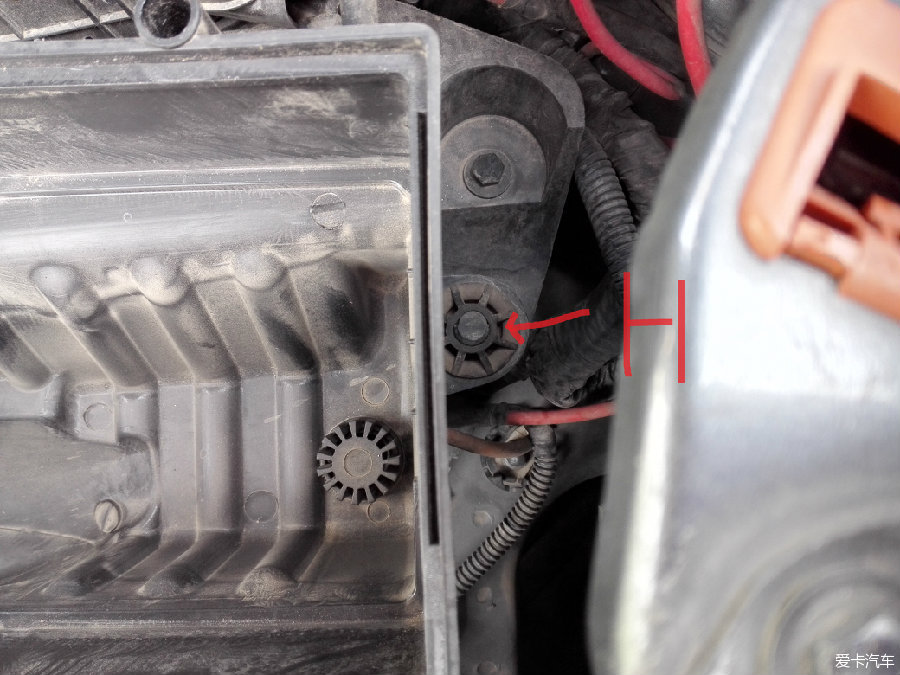

H处胶墩特写一张

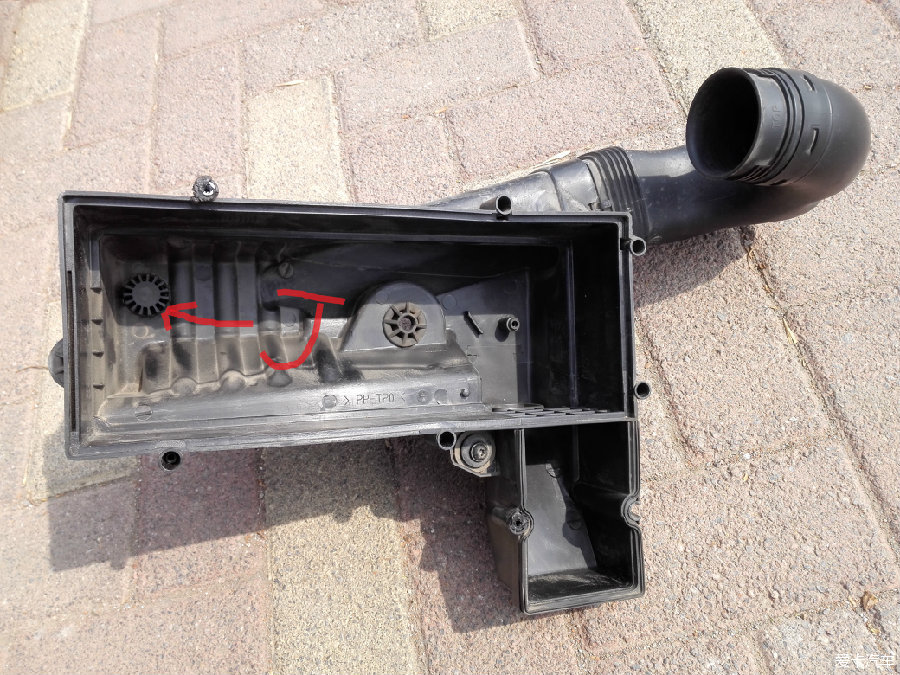

取下来的空滤盒子的底座，J处是一个单向通气孔，只能从盒子里往外出气，反向则不通
想了一下也没想明白，难道空滤总成还需要在某些情况下泄压吗？

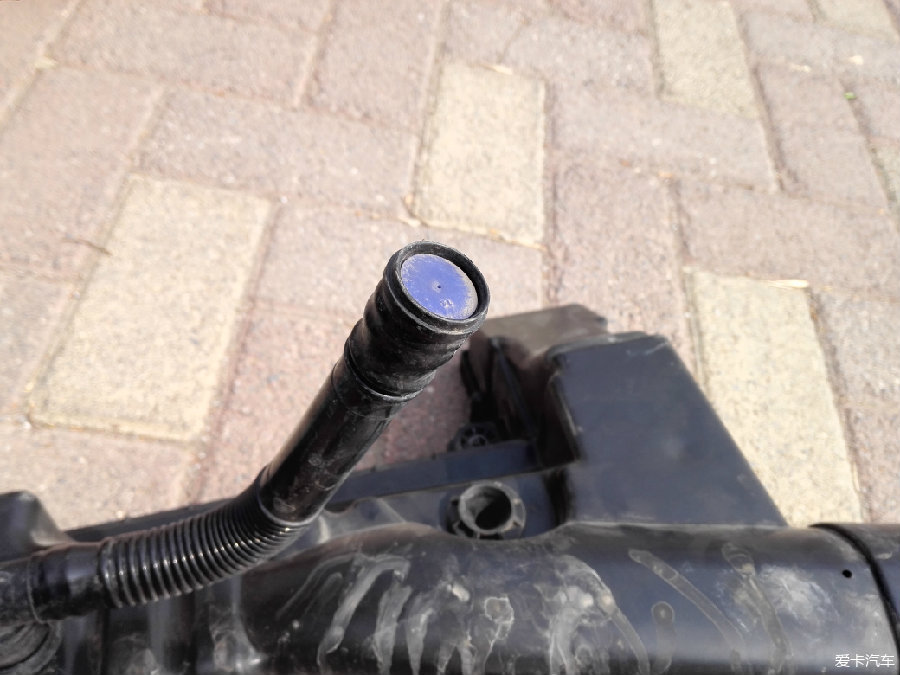

底座的背面， 看到泄压的管子了吧，K处是个软胶垫， 出气时打开。 L处是卡在底座上的
K处来张近景
K处再近点

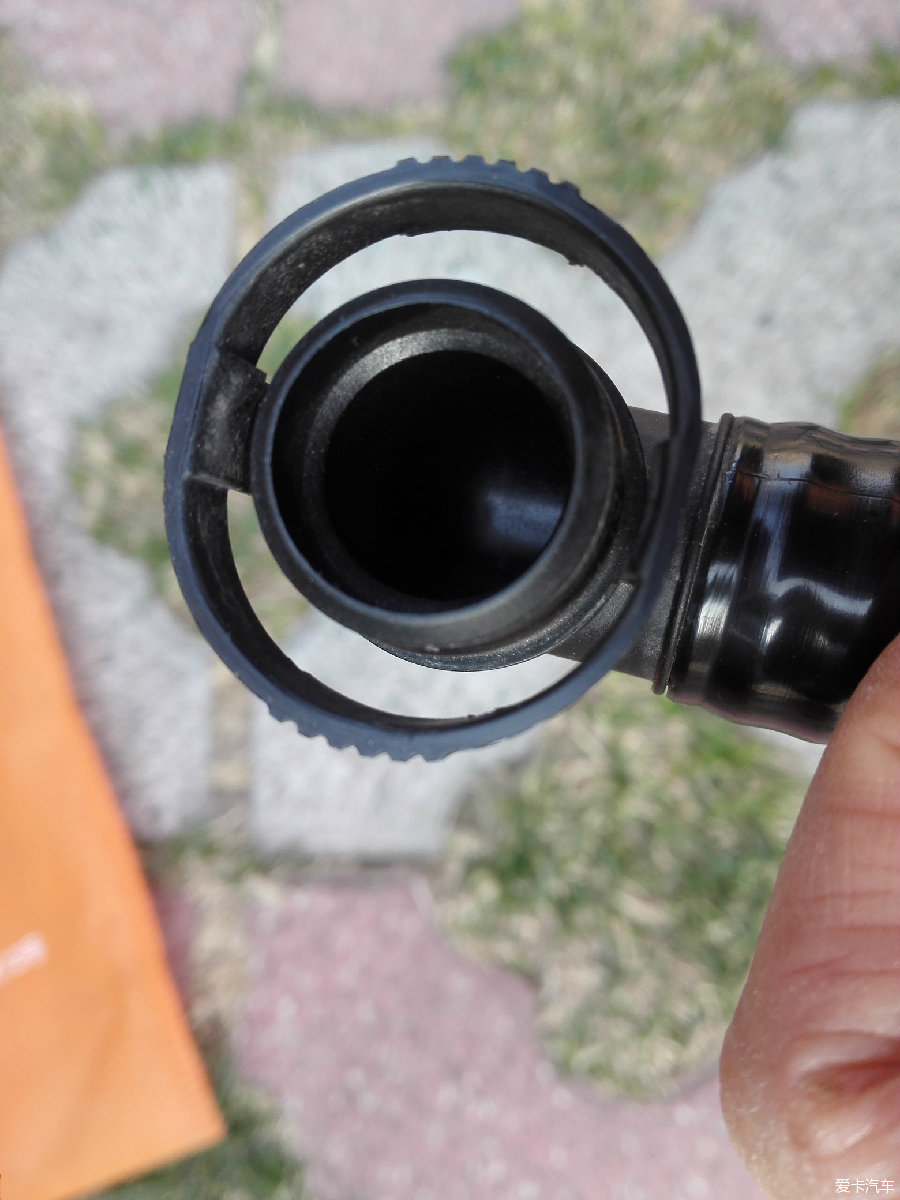

L处的样子，眼熟吧，拆过油气分离器的都知道，连接油气分离器和进气岐管的管子两头就是这样子的

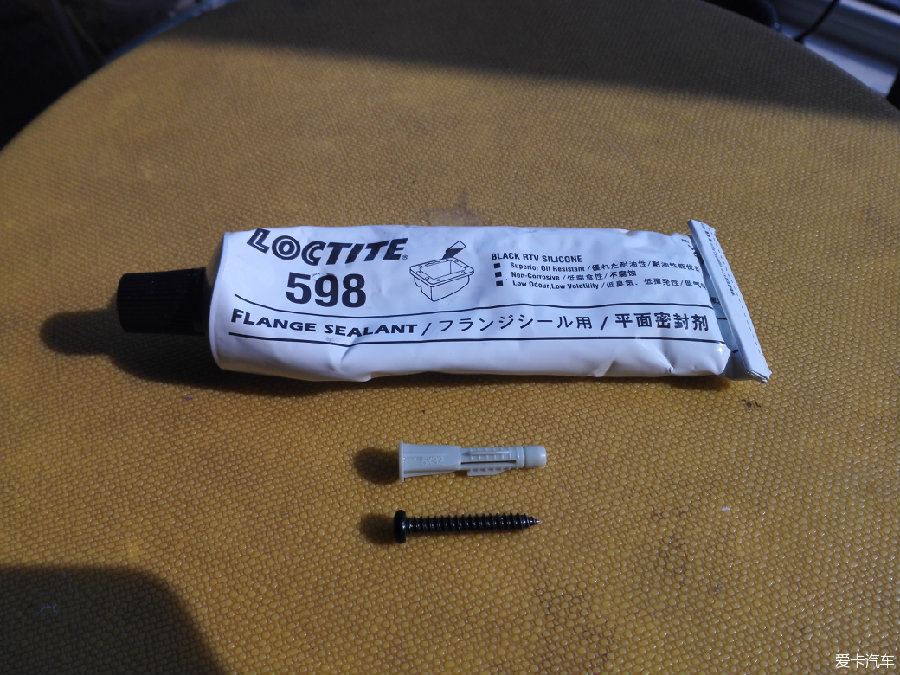

维修包三兄弟， 密封胶， 膨胀螺栓 还有螺丝
螺丝是百宝囊里翻出来的，不知道哪来的了，膨胀螺栓是大名鼎鼎的德国慧鱼，以前自己装什么吸顶灯用剩下的
慧鱼的货就是质量好，螺丝拧个几次都没啥问题，国产的很多塑料膨胀螺丝拧个2次螺丝就滑丝了

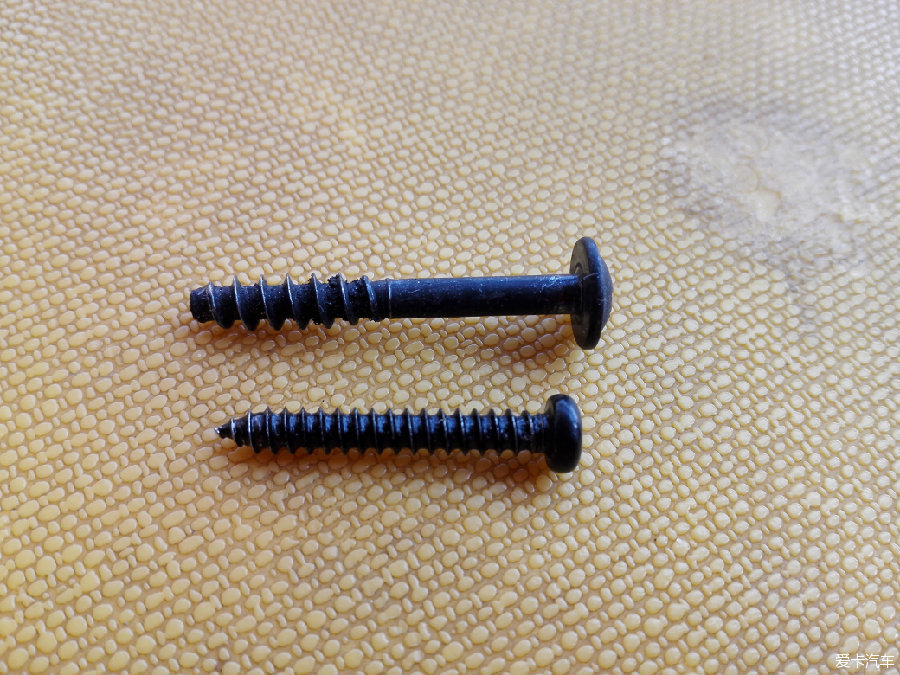

上面的是空滤盒子盖子上原来的螺丝，太粗了，会插裂膨胀螺丝滴，还是换下面的小螺丝吧
感觉实际上可以用再稍微短些的螺丝就行了, 螺丝到不必把膨胀螺栓里的垂直空间插满,

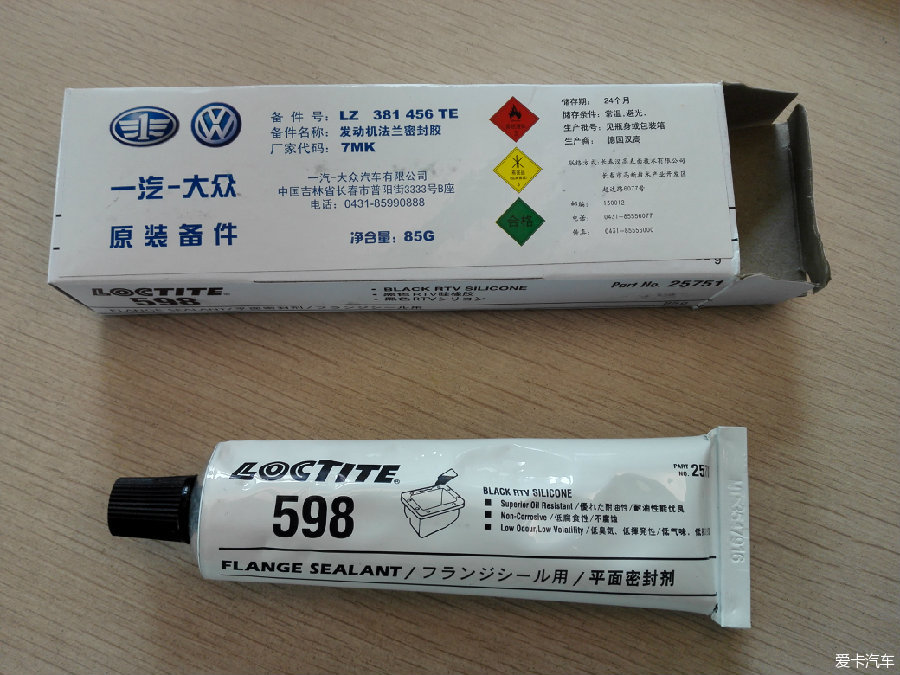

密封胶，原本想用普通的玻璃胶的，感觉韧性不够， 就马家淘了发动机密封胶，其实是乐泰OEM为一起大众生产的
乐泰是汉高旗下的，汉高就不用我介绍了吧
密封胶要往螺丝孔里填充满，这样才能规定的牢靠些，上次就是图省事，直接在车上的填的胶，有空的地方没填上，导致固定不牢。然后往里插，插，插，急着温柔点哟
插到底，在把上部修正一下
对比一下，这是未处理的那些螺丝孔
处理完的两个螺丝孔来张远景， 大约放置2天就能固定的比较结实了。
装回去没啥太多需要说的了，知道怎么拆就能知道怎么装了。
记着拧盖子上那两颗小螺丝的时候别太紧了，其实只要让盖子有足够的压力压在空滤的上面的橡胶就行了
结束
[
