申精奥迪Q5自己安装八重洲车台，自制天线夹边支架面板延长线

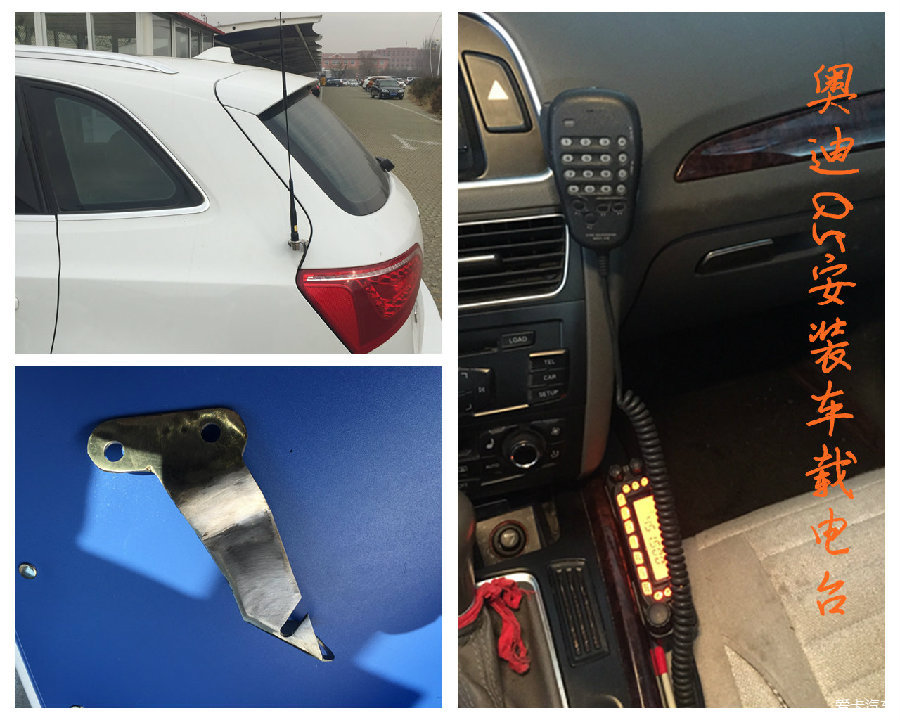

自己安装奥迪Q5八重洲7800车台，本次安装分别自己动手制作了车载电台主机安装支架，自己焊接了馈线接头，自制天线夹边天线固定支架，自制面板延长线及电源线，详细过程见文中所述

最近突然对电台（对讲机）着了迷，先淘了一个八重洲7R手台，摆弄了一段时间，这个手台确实不错，但接收不好。咨询别人说应该是滤波器坏了，于是在某宝淘了一个CD牌的50Fw型号的滤波器换上，接收好不少，接收问题解决了。但毕竟功率小，距离远了，打不开中继。还想着车台拉风的长天线，于是弄点车台的想法在心里想是长毛了一样，不弄个车台是不行了。虽然知道装车台也没什么太大的用处，但就是想装，谁让我喜欢呢。
接下来就考虑买车台了，想着自己也是刚刚迷上，也不知道这兴趣能持续多长。买新的万一玩两天不想玩了，再卖亏了。就先收了个二手的吧，八重洲7900，7800就行，最终收了个八重洲7800。7800是双段发射，但是单守听的，不像7R可以同时守听两个频道。

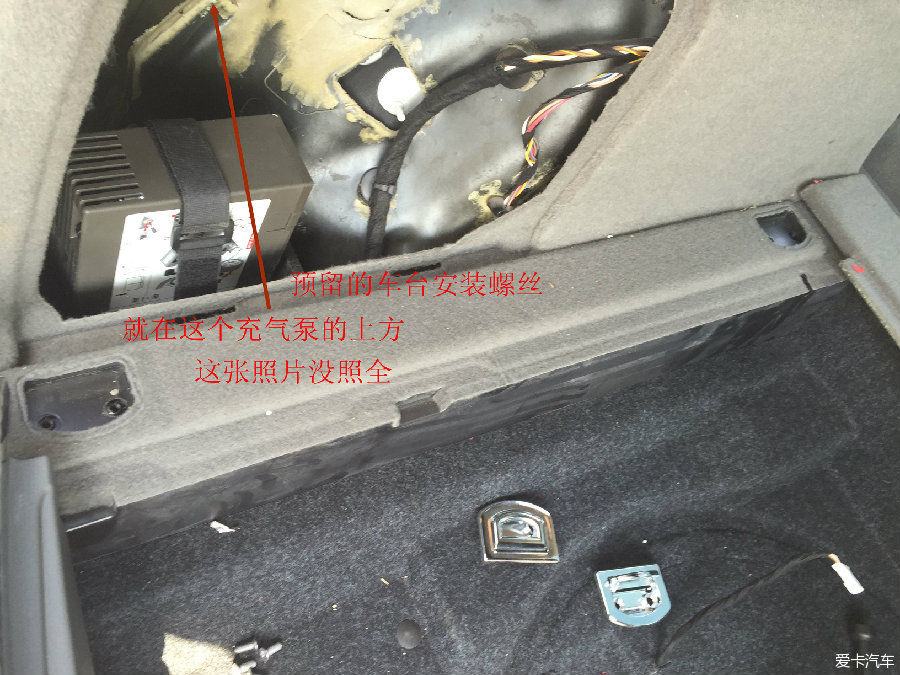

车台经过几天的奔波，到了我手里，下面就开始研究安装了。上网搜了许多安装车台的贴子，仔细研究分析每种安装方式的利弊，最终定下来的安装方装是，将7800主机安装在Q5后备箱左侧放充气泵的上方，这里要表扬一下奥迪造车考虑的细致，想到用户在后期有加装车台的可能，预留的有安装车台的柱子，将车载电台支架放上，拧上螺丝就行了，位置在充气泵的上方，这张图片没照太全。面板通过延长线放在中央扶手旁边；天线使用夹边放尾部。

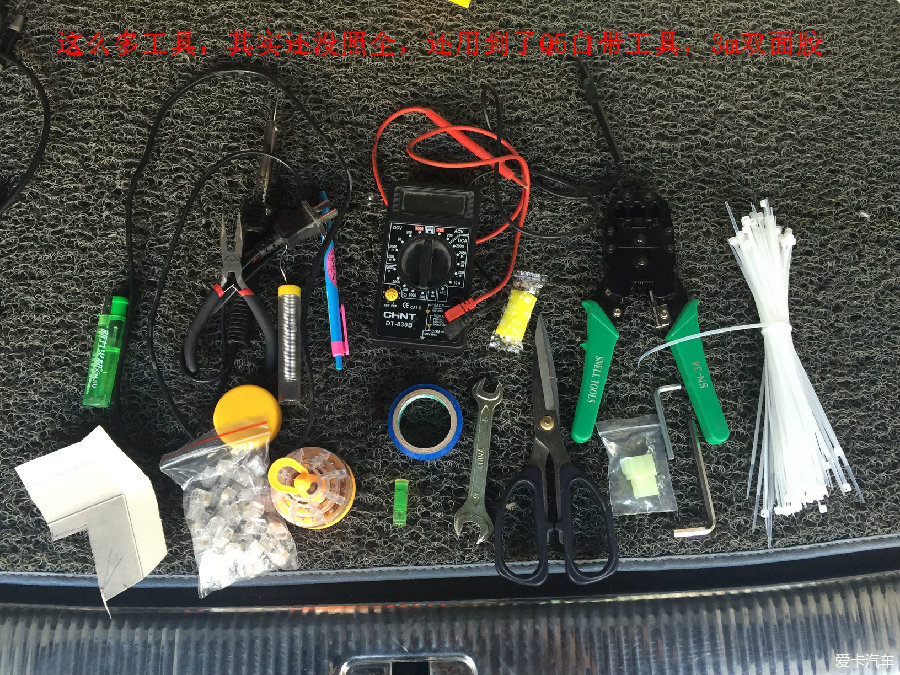

方案定下来了，开始正式安装，车台安装我把分成三个部分，一是取电，及电源线走线部分，二是车载电台面板固定与延长线走线部分，三是天线固定及馈线走线部分。本次安装使用的工具如图

下面开始正式安装：
第一部分，取电及电源走线。奥迪Q5的电瓶是放在后备箱里的，而不是像一般的车型电瓶是在前引擎盖里。这样电源走线就不用穿防火墙，省了不少事。

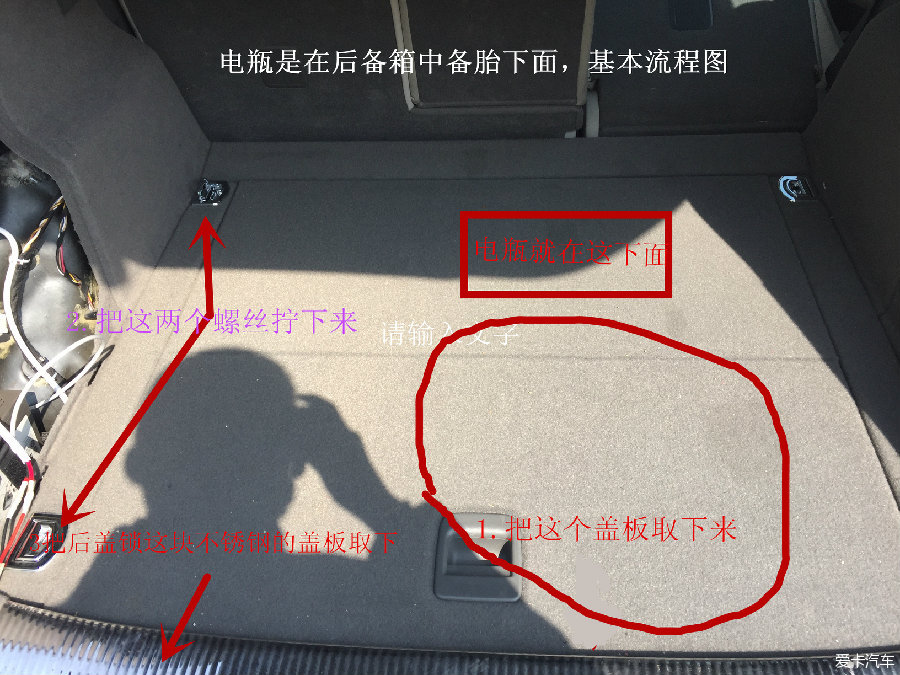

电瓶是在后备箱中备胎下面，总体流程如下图

下面是分步图

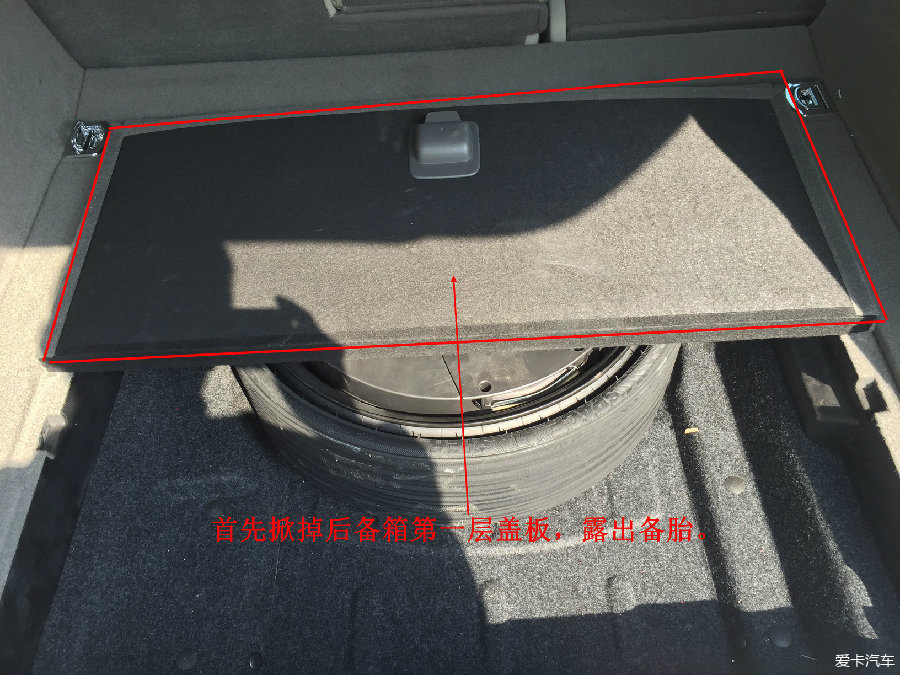

首先掀掉后备箱第一层盖板，露出备胎。

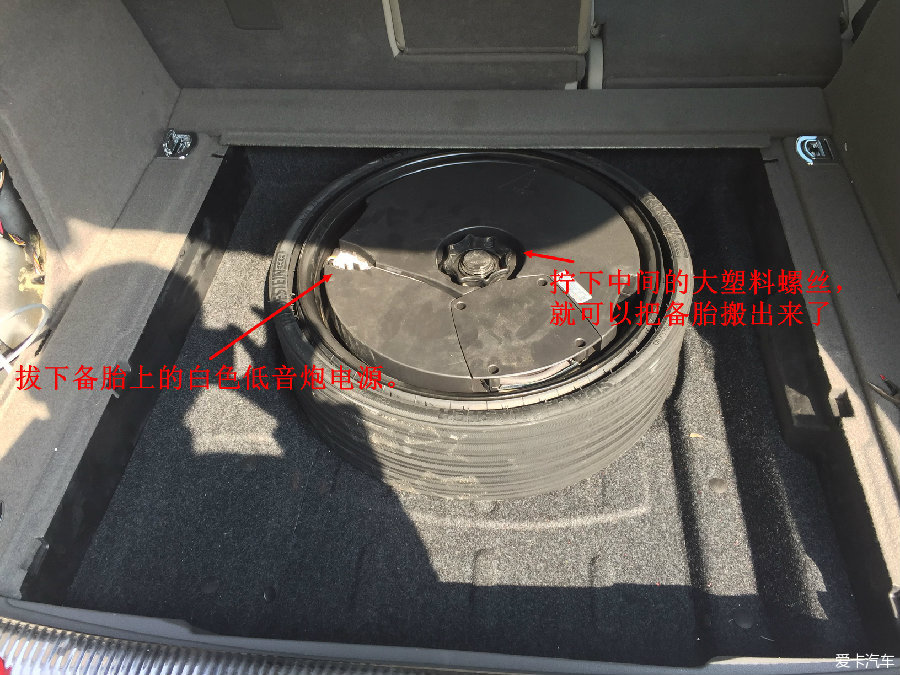

拔下备胎上的白色低音炮电源。拧下中间的大塑料螺丝，就可以把备胎搬出来了。

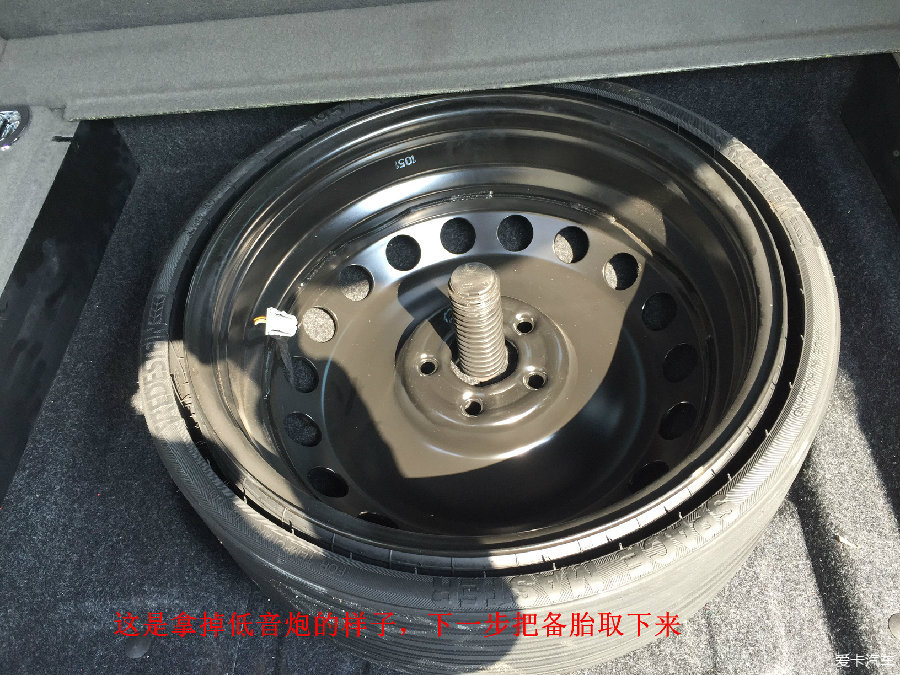

这是拿掉低音炮的样子，下一步就把备胎取下来

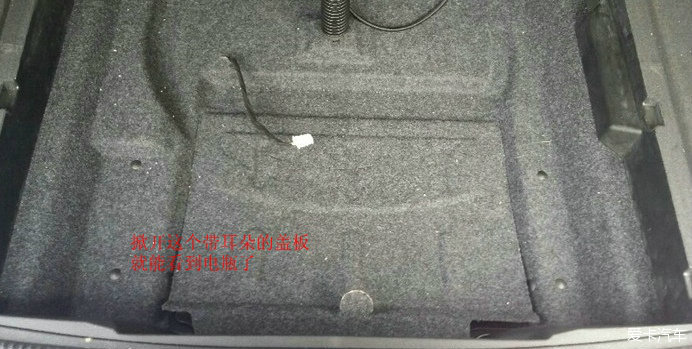

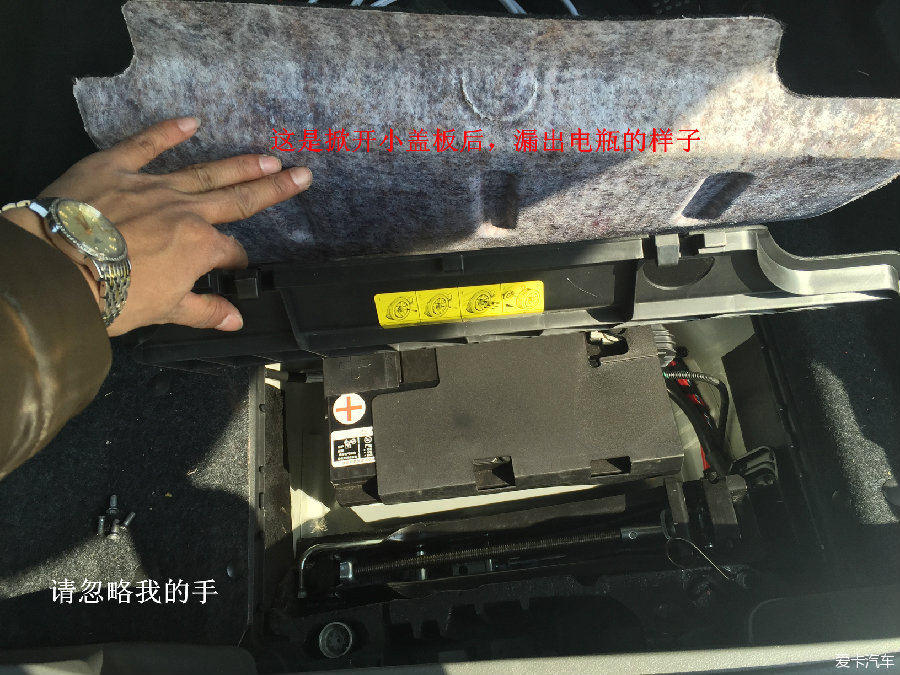

掀开这个盖板就可以看见电瓶

请忽略我的手

电源线，我在当地五金店买的2.5粗的多丝铜线，因为电台主机放在后备箱，电瓶也在后备厢，距离很近，我买了2米的电源还没用完，1.5米就足够走线的了。

下面开始走电源线

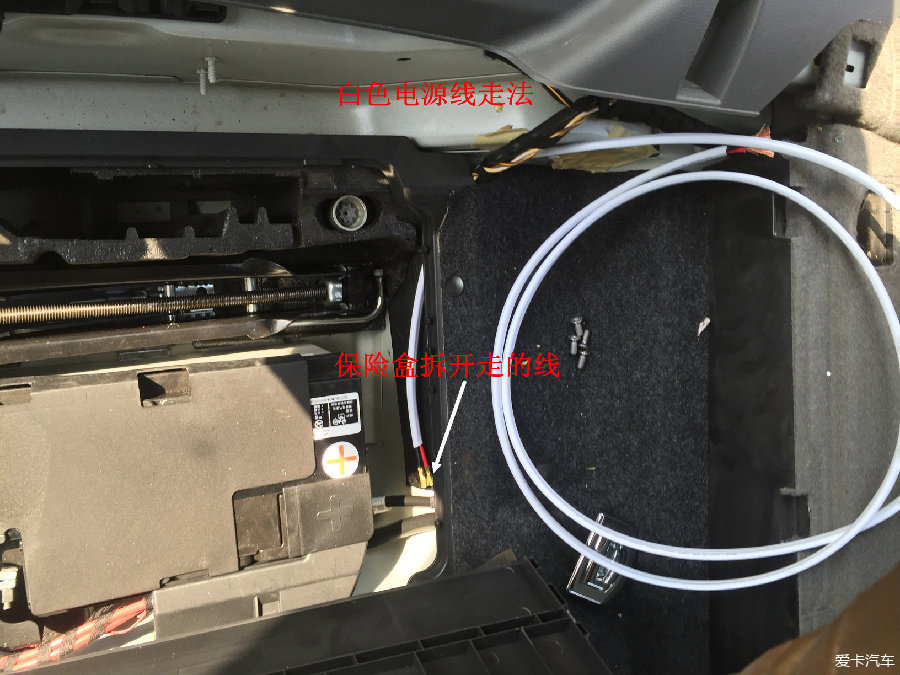

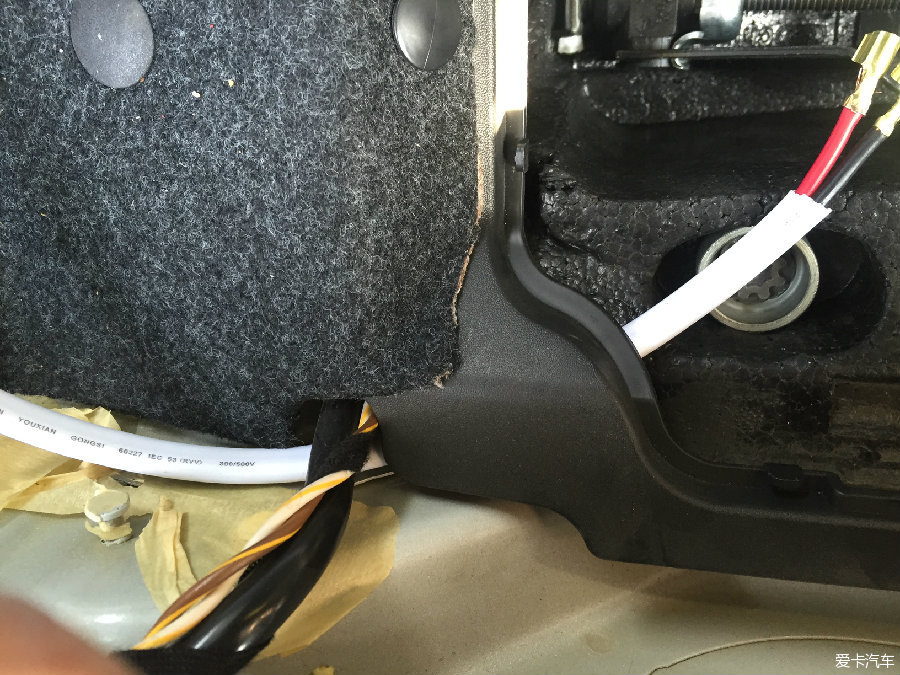

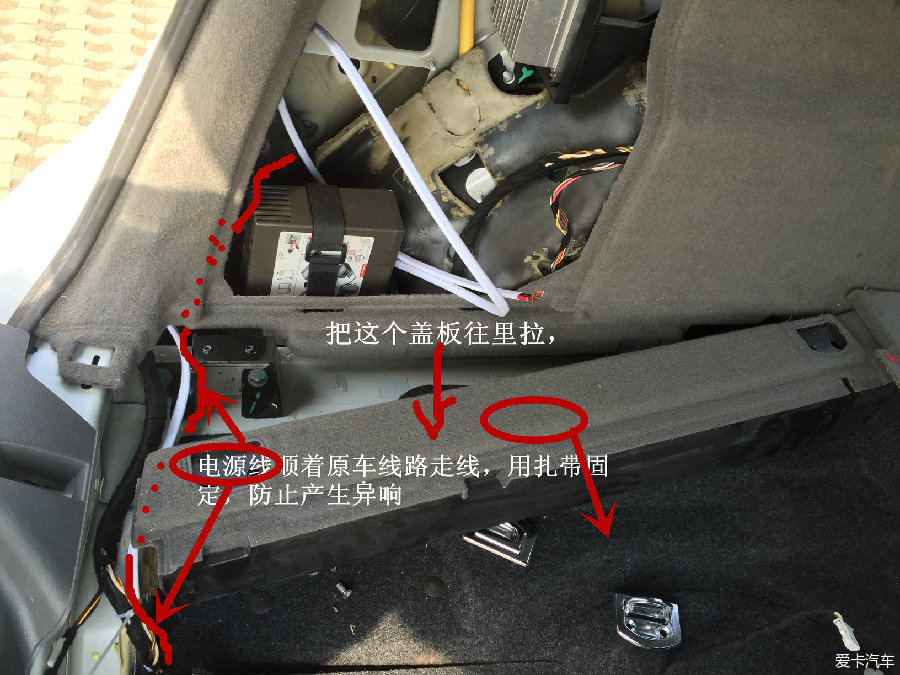

电源线穿过来就是这个样子，一头从左后的电动打气泵这里出来。图中白色的线就是我穿好的电源线

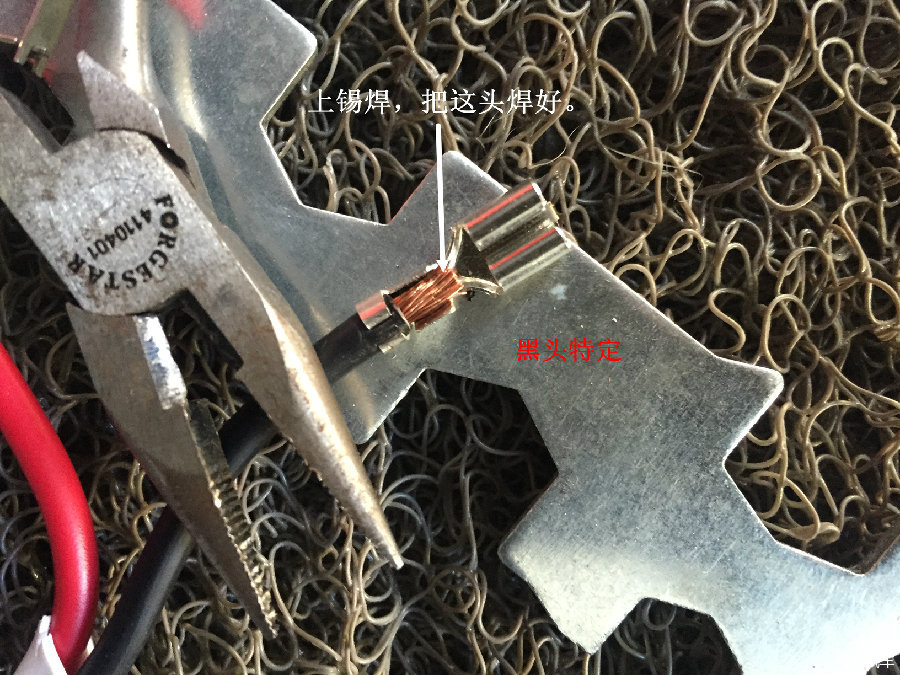

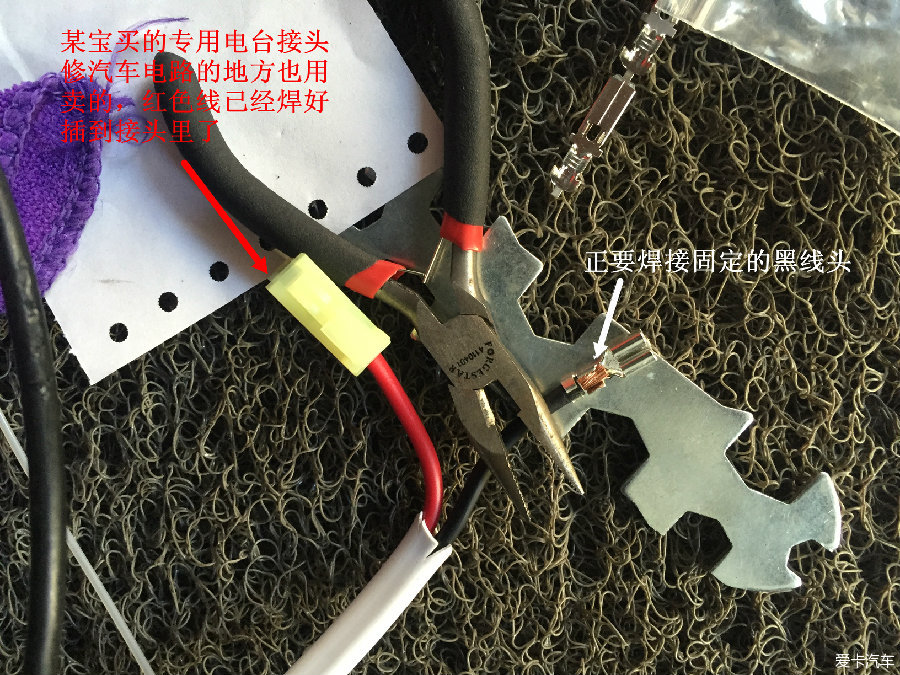

上锡焊，把这头焊好。

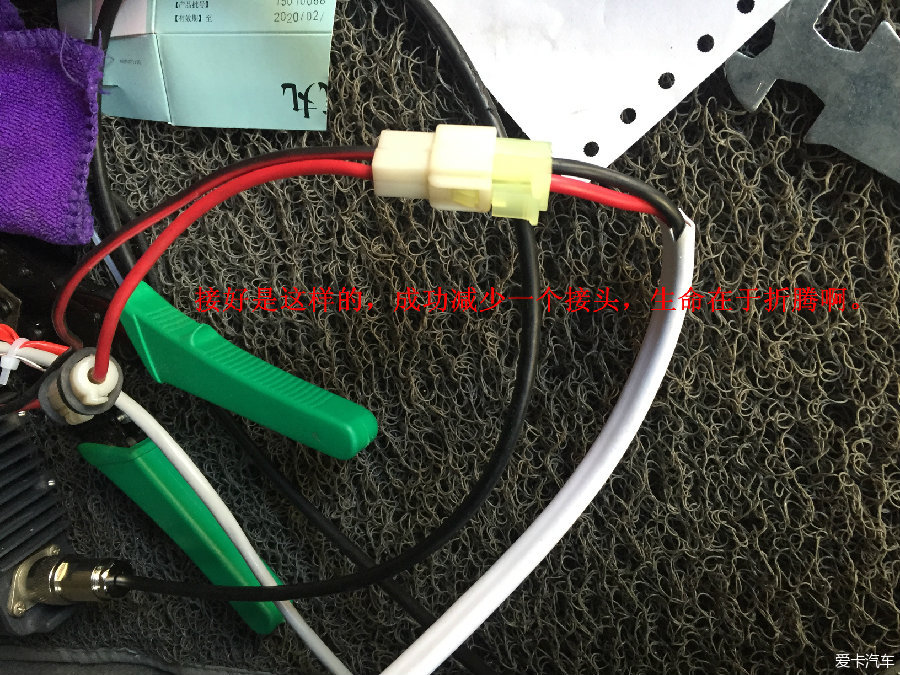

接好是这样的，成功减少一个接头，生命在于折腾啊。

电源线近电瓶一端走线

另一头进入放电瓶的盒子里，特写图

接上保险盒，注意区别正负极，弄错正负极会烧坏电台的，马虎不得啊。

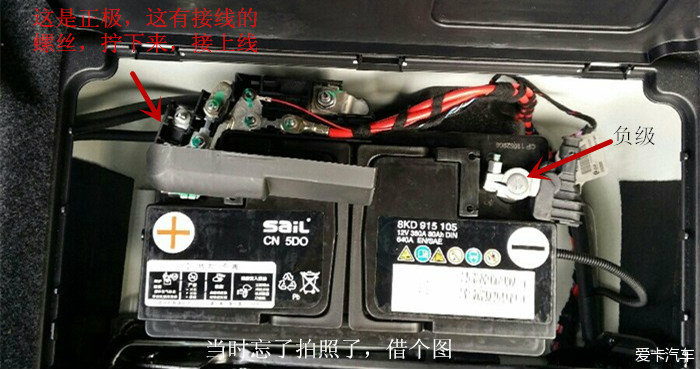

在接近电瓶的一端接上保险盒，我把正负级都接上了。

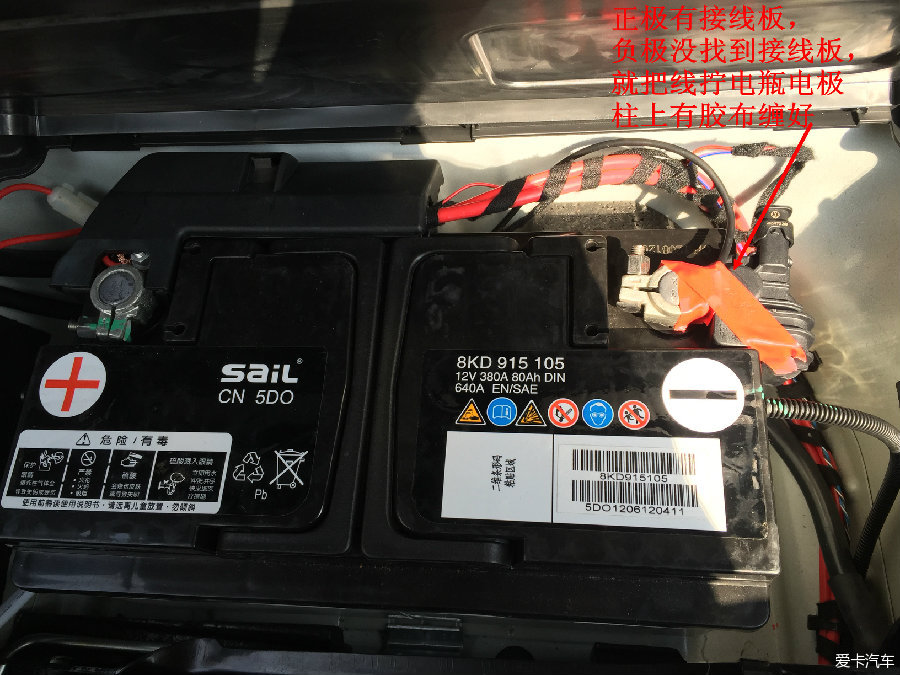

这是我接好正负级的样子，负极没找到接头板，就直接拧到电瓶的负极上，用胶布缠上。
至此，取电及走线工作基本完成，但别急着把备胎、盖板等刚才拆下来的东西还原，因为，还有一项重要工作就是走面板延长线。
第二部分，车载电台面板固定与延长线走线部分
八重洲7800的主机与面板的分离线是6芯的，外接喇叭需要2芯，网上有卖成品的面板延长线，但本着自己动手丰衣足食的理念，决定自己动手用八芯网线制作。于是我就买了5米的8芯网线，其中用6芯把面板引到中控，用2芯把喇叭引到驾驶室方向盘下面。

某宝买的六芯水晶头，用压线钳把头做好。关于八重洲面板延长线如何自己制作，网上搜了半天，也没看到有介绍如何制作的，于是自己用万能表，把原装短的面板连接线，一个芯一个芯的试，证实，八重洲7800R面板连接线两头的线的顺序是一样的。

主机与面板延长线，压制水晶头是这么一个顺序，1接1，2接2，3接3 ……6接6。不知道我说的明白了吧。剩下的两根线是用来连接主机和喇叭的

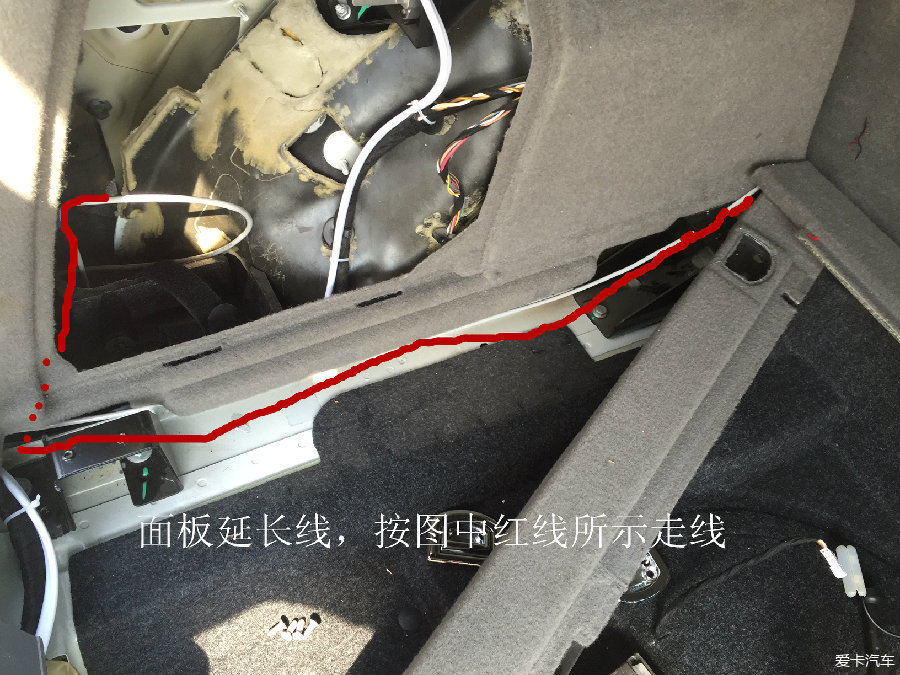

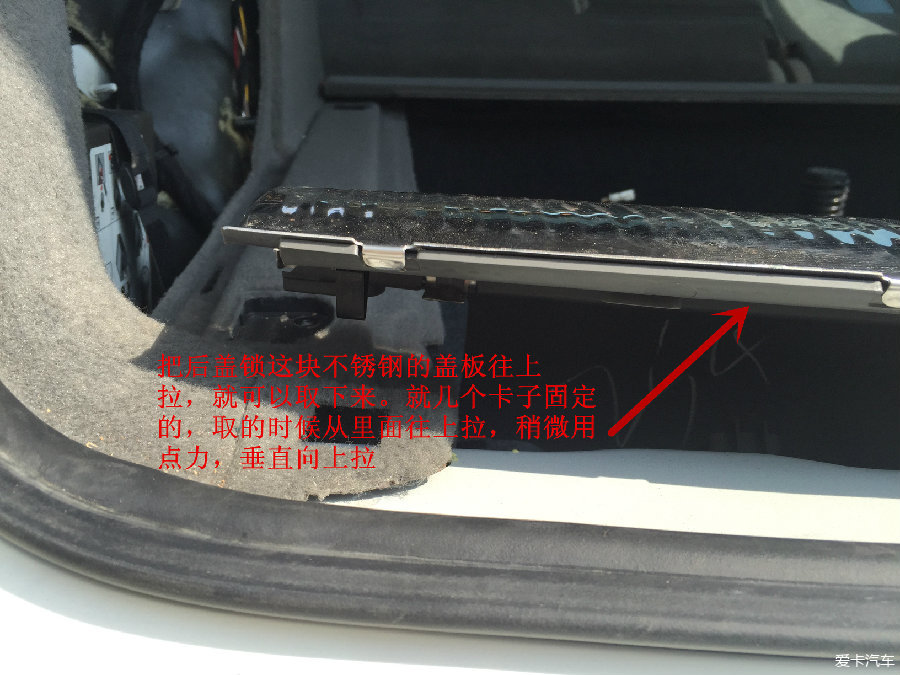

走主机和前置面板的连接线。要沿着刚刚拆开的后备箱左侧带固定勾的盖板往后排座椅左侧走

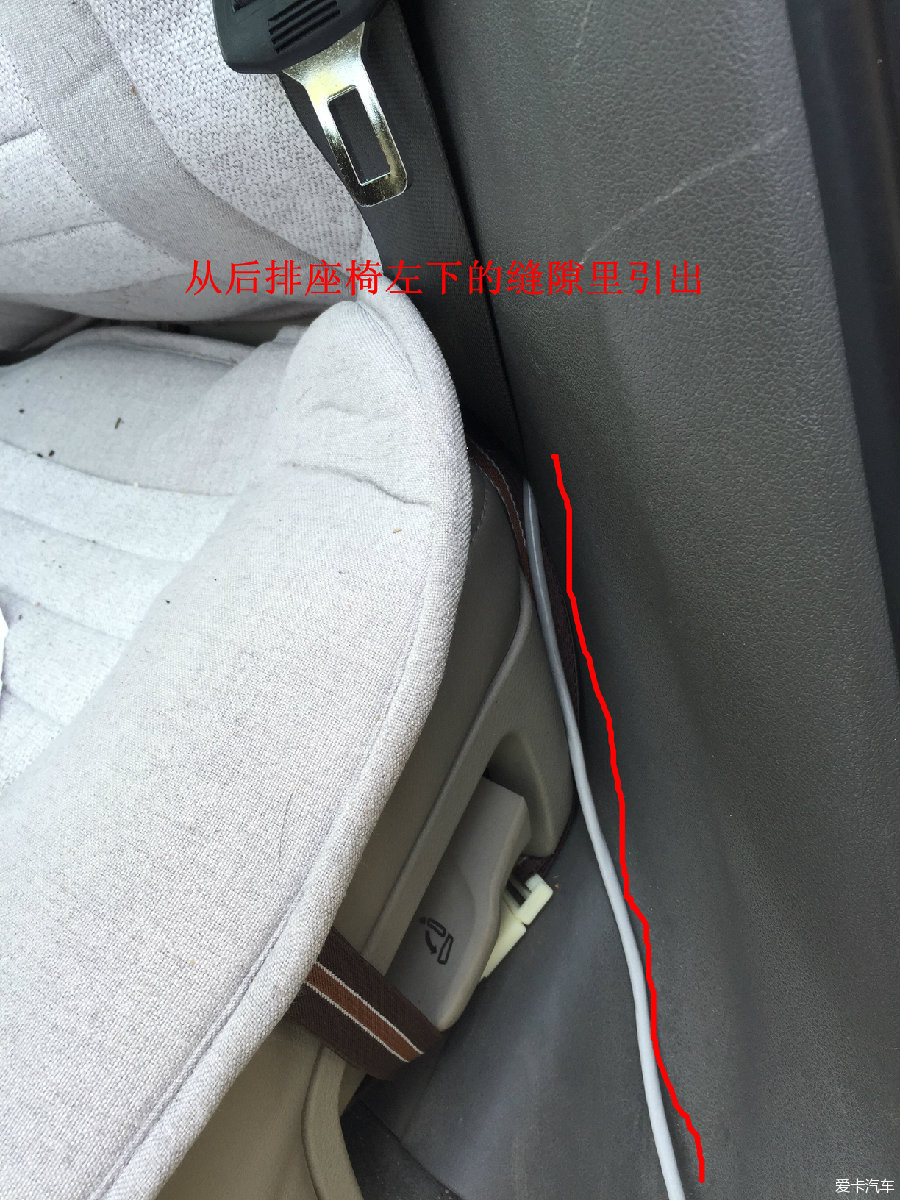

从后排座椅左下的缝隙里引到驾驶室内。
完成这一步以后就可以把备胎、盖板等刚才拆下来的东西全部还原了。

接下来开始安装7800车台主机

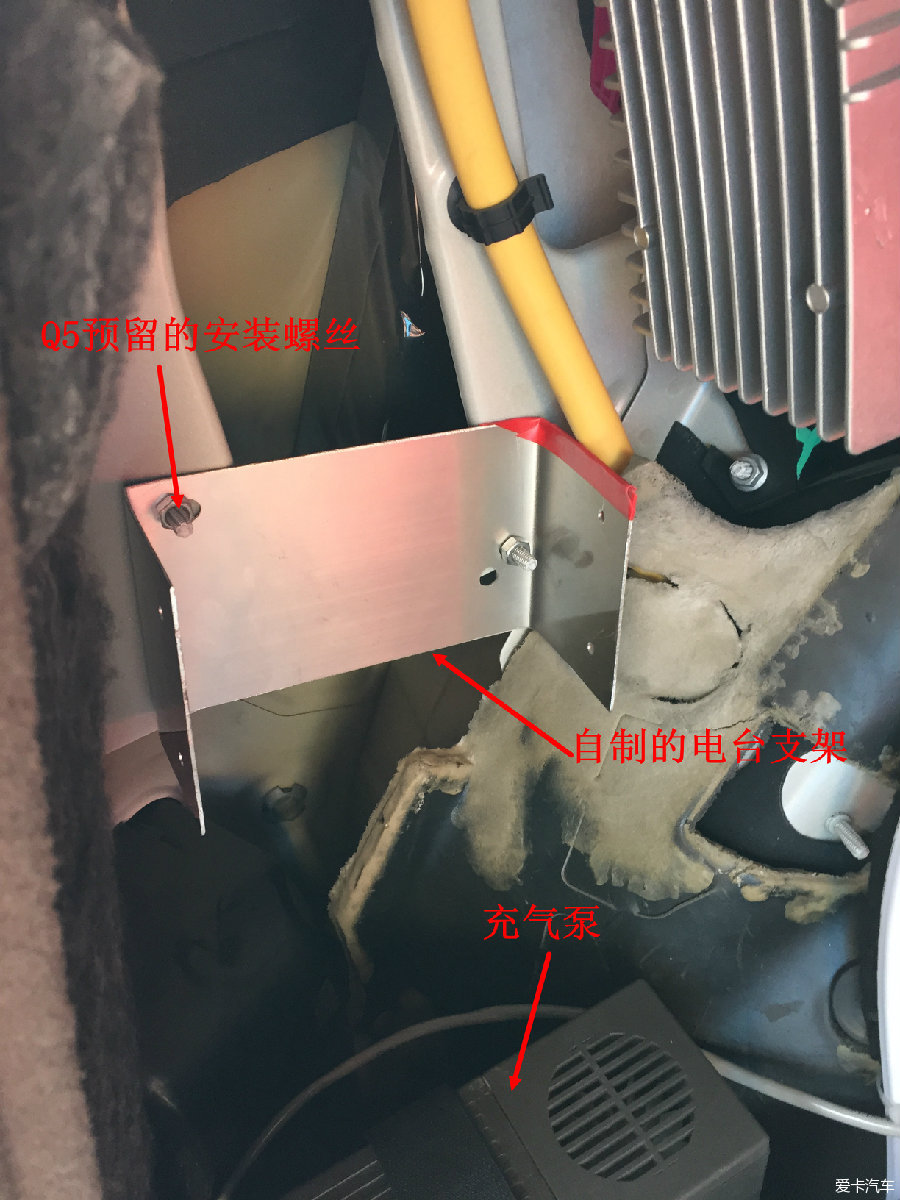

Q5预留了两个车台固定螺丝，就在打气泵上边，黄色管子左边长方框洞洞的两个对角上。把车台自带的主机支架安装到这两颗螺丝上就行。

一般情况下是这样的，但对于我就杯具了，买车台没带支架，网上也有卖支架的，但还是本着自(ji)力(du)更(sheng)生(qian)的精神,自已做了一个。

用做门窗的塑钢方管，切掉一个宽的面。图上是切下宽面后剩下的方管。

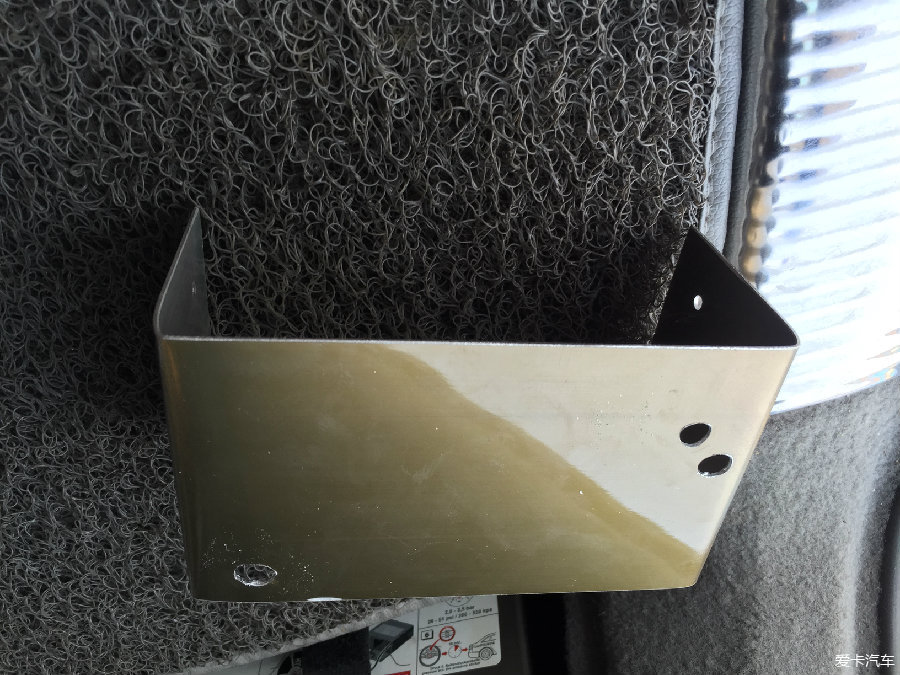

把宽面折成这个支架，再按位置钻几个眼，完工

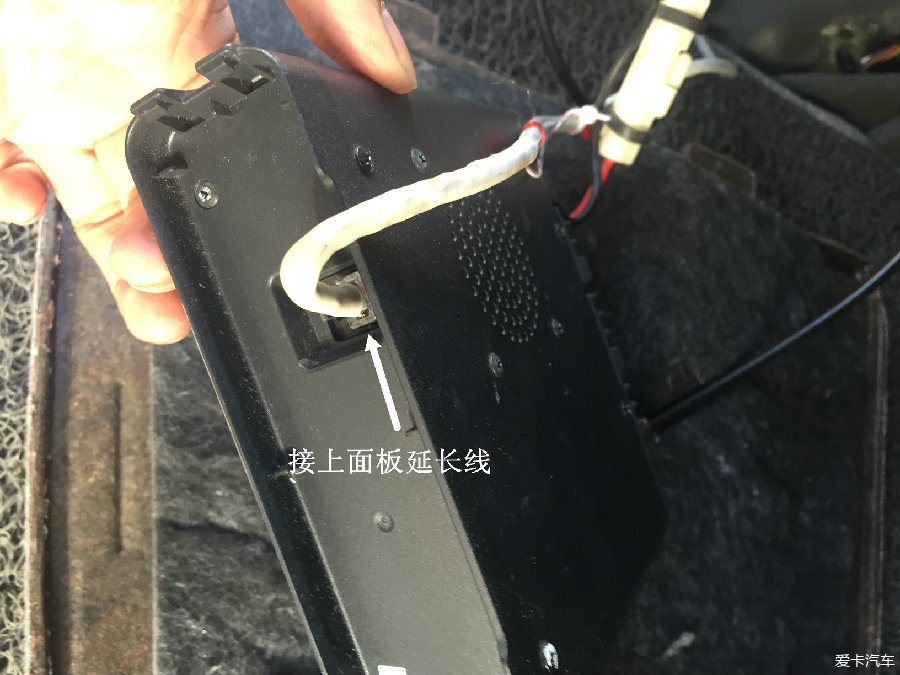

插上面板延长线

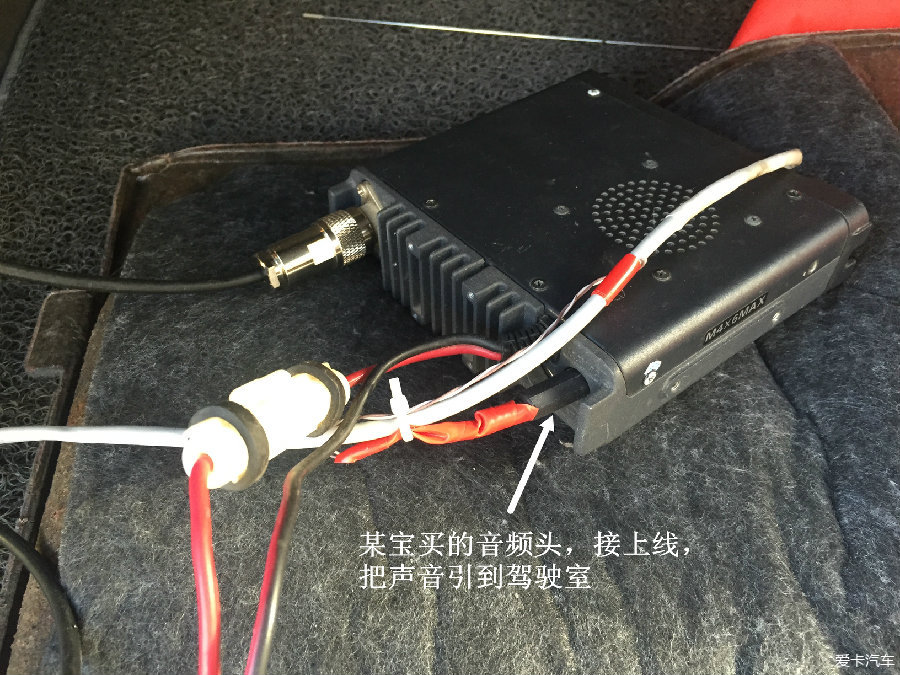

某宝买的音频头，接上线，把声音引到驾驶室
第三部分，天馈系统固定及走线。

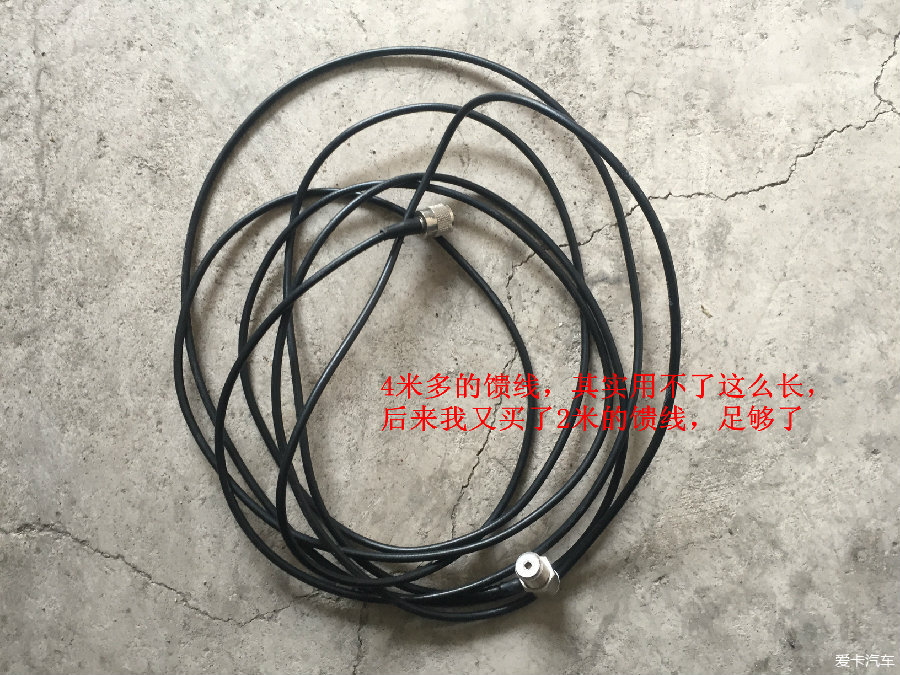

4米多的馈线，其实用不了这么长，后来我又买了2米的馈线，足够了

山寨天线，应该是防钻石770的，后来又买了一条天线

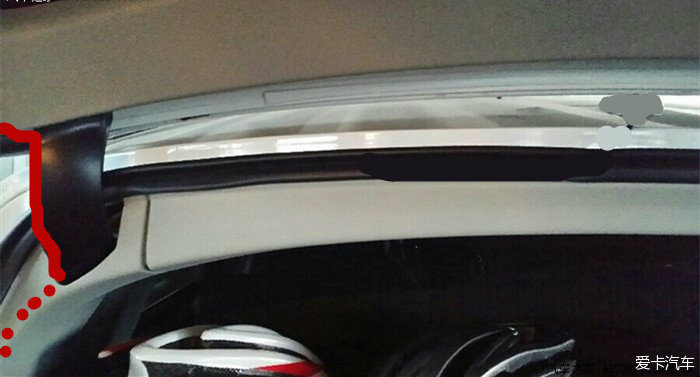

一开始是这么安装的，馈线延着图中红线的位置走线。首先把天线的一头从塞进左上角的黑色铰链处的缝隙里，然后顺着后备箱左边的空腔穿到主机那里。试探着塞一下就能过去，很简单。天线通过夹边固定在尾门左下部。
忘拍照片了，借别人图用一下，哈哈，

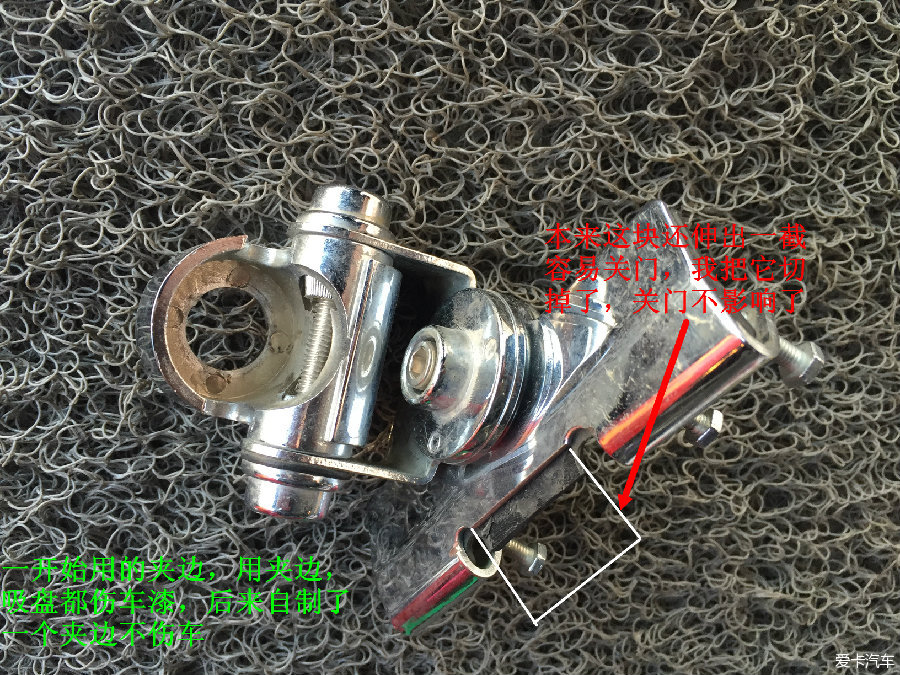

用夹边容易把尾门的漆磨掉，不完美。再次决定自己动手制作夹边，解决这一问题。

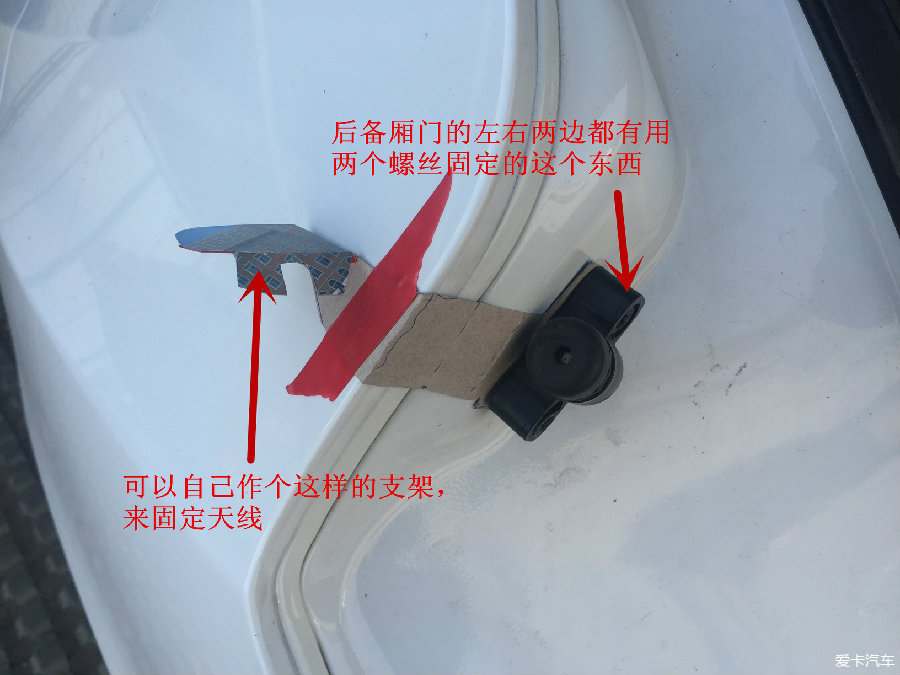

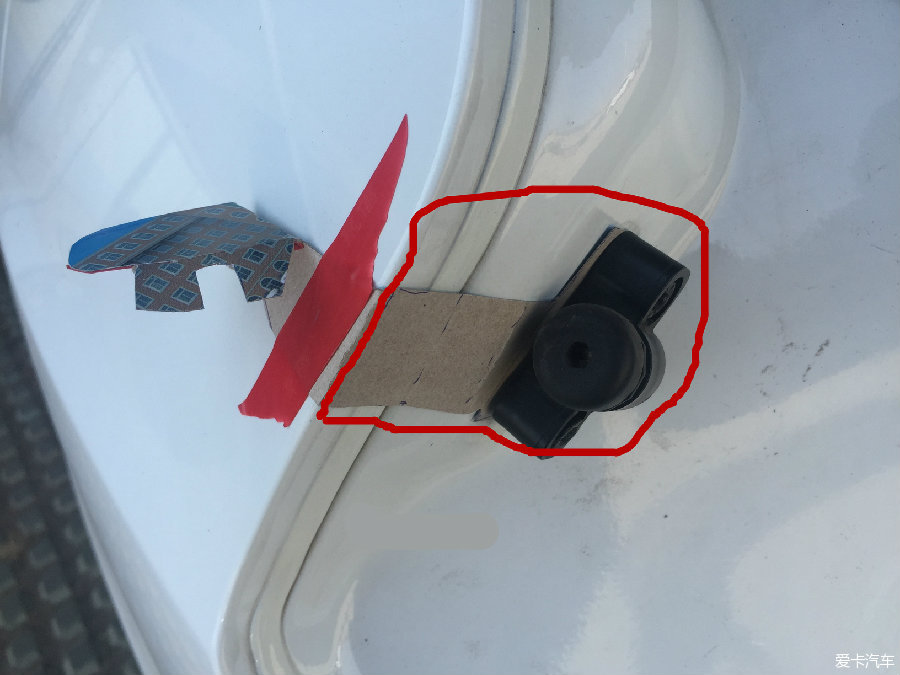

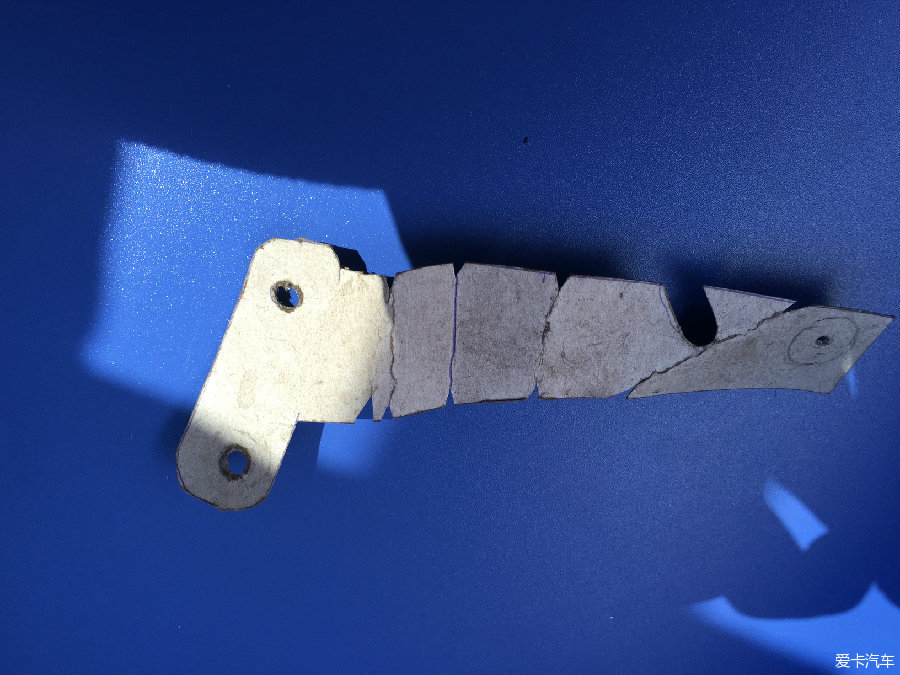

用硬纸做了这样的一个模型，装上看着还可以，就开始找材料制作。

这是最先制作的图样

怎么办，修改呗

这样的？？？，再继续改

经过多次修改，最后定型的图样，是这样的
继续找材料，2毫米的白钢，真是很难找，各种找，一顿猛找，功夫不负有心人，终于让我找到了。
白钢找到了，图样也修改好了，开始加工。。。。。
由于我找的加工厂是保密单位，不方便拍照，这段画面请各位自行脑补。哈哈

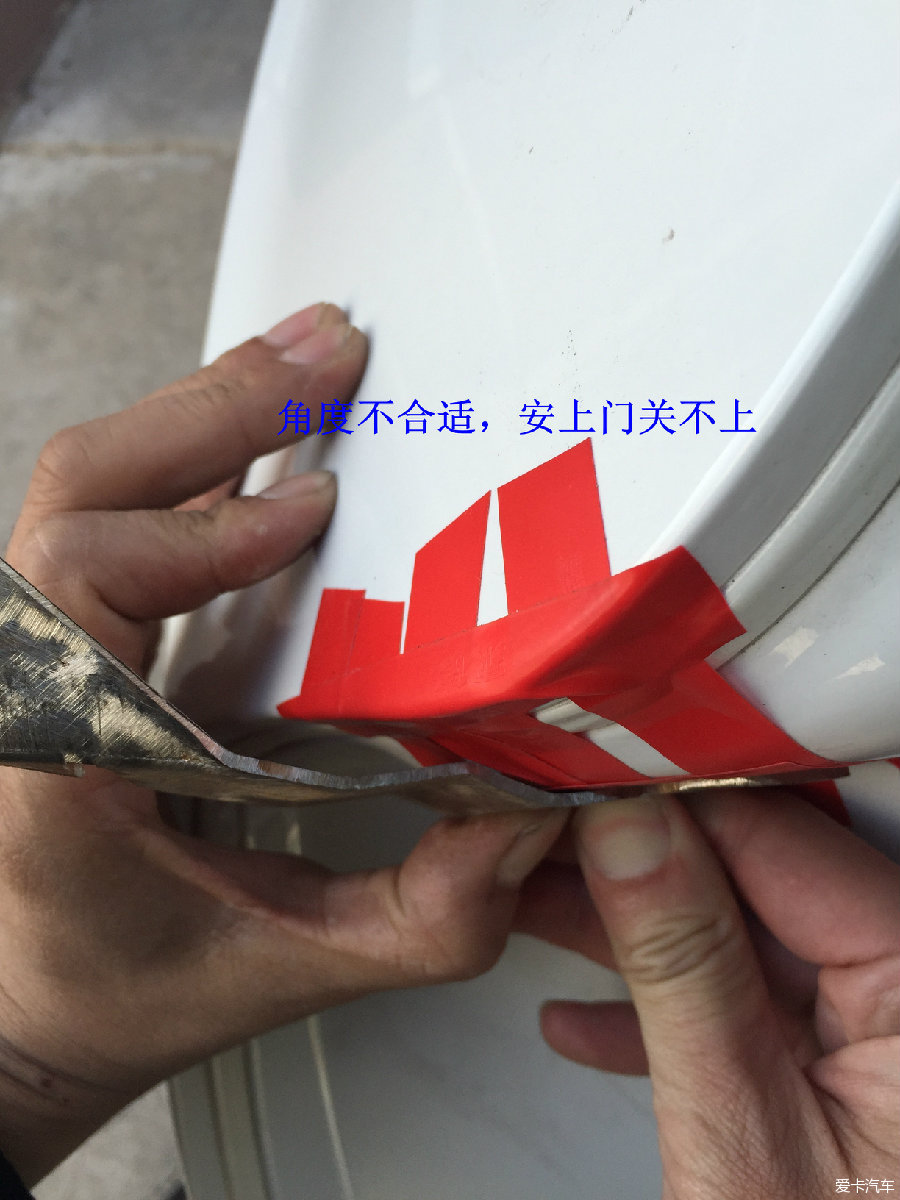

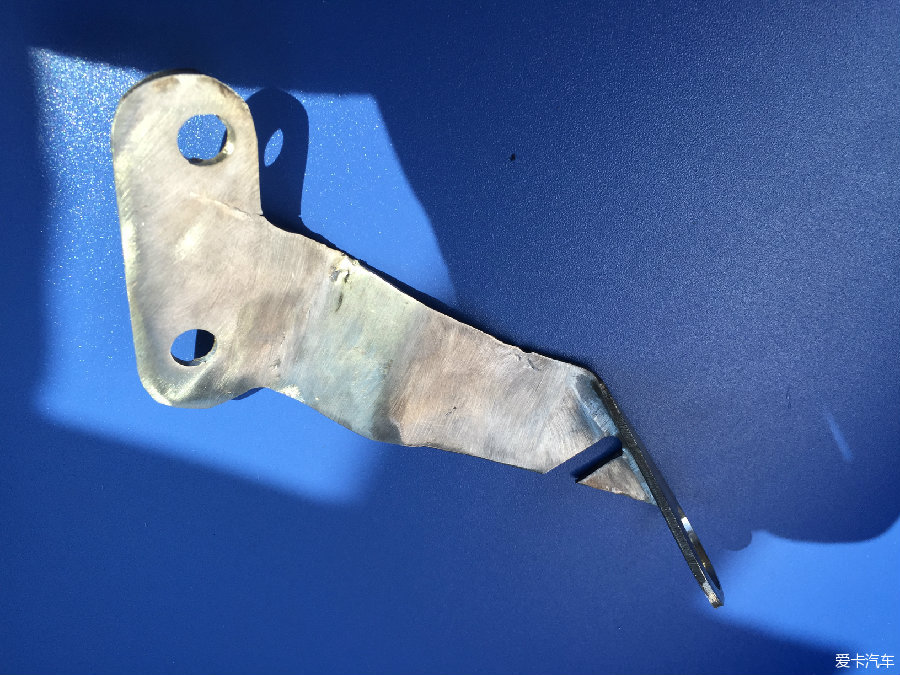

由于车开不进去，白钢可以按图样大小裁，但图样不能反映每个位置准确的弯曲角度，弯曲时，我就用眼瞪，凭感觉确定角度So，第一次做出的工程样品是这样的，角度完全不对，安装不上。怎么办这是个难道，，，，，，苦苦思索，我想起了它

对了，不要怀疑自己的眼睛，它就是橡皮泥，小时候我们想玩又舍不得买的橡皮泥，2[size=
]块钱买了一盒，各种颜色的揉在一起。

用橡皮贴到车上图中红色线条圈的位置，倒个模子，倒模时把黑色的橡胶垫取下。这样白钢弯曲的角度就比较准确了。

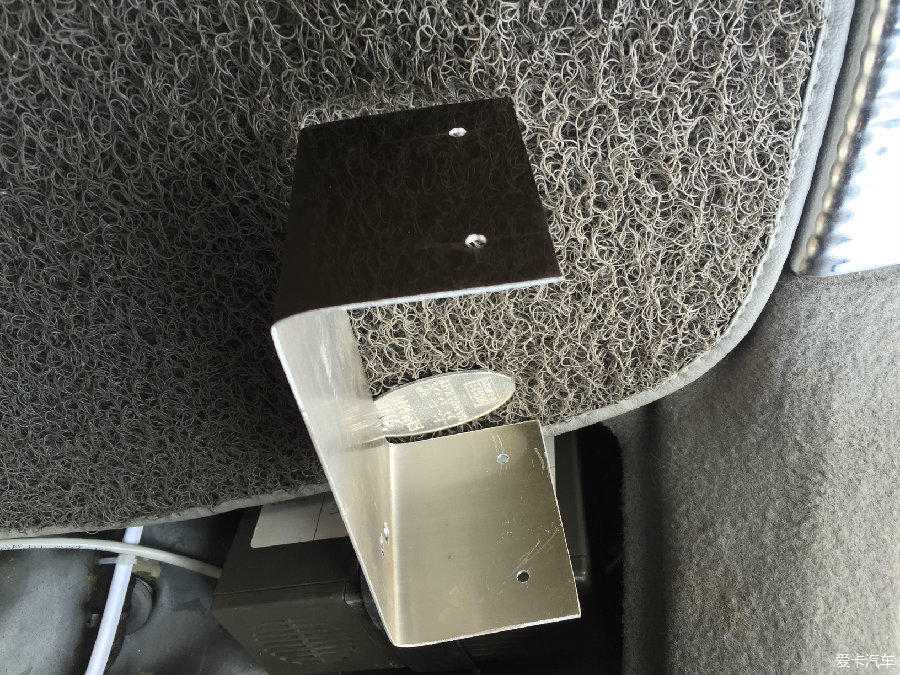

做出的白钢天线夹边是这样的，当然，这并未结束，角度还是有一小点不合适，，又进行微调，，，，，，，，就像生活一样，总会遇到这样那样的情况，当你把它当成困难时，它就是困难，其实把它当成一种经历，也真的是这样那样的情况丰富了我们的生活。制作夹边如何简单，哪能有我这长长的一篇文章，哈哈哈………..

言归正传，白钢天线夹边制作完成了吧，仍然没有，因为切钢板不是用激光切的，有很多毛刺，所以最后一道工序，抛光打磨。然后该完成了吧？仍然没有，还要安装，哈哈

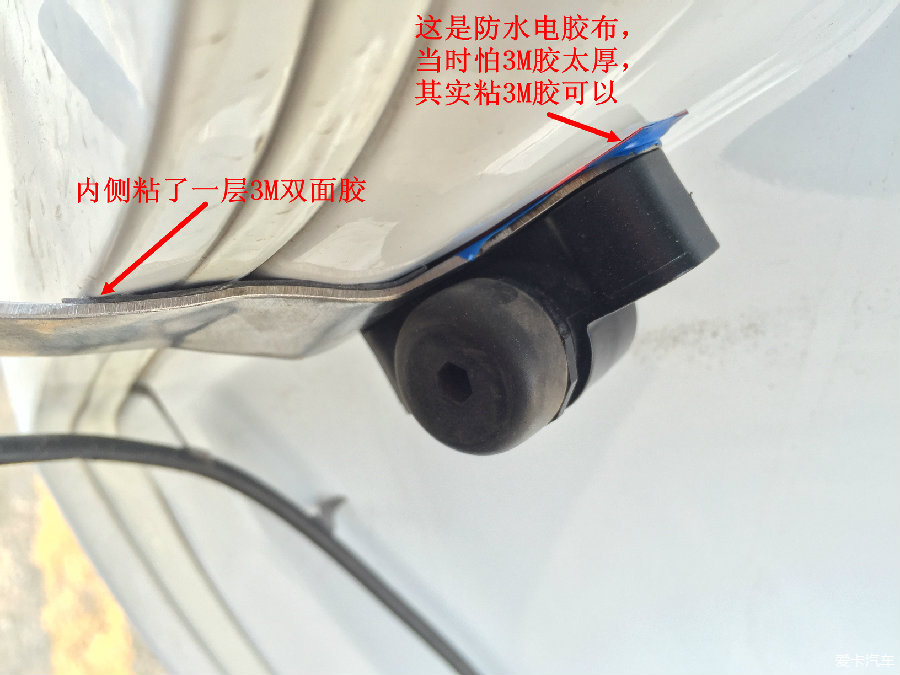

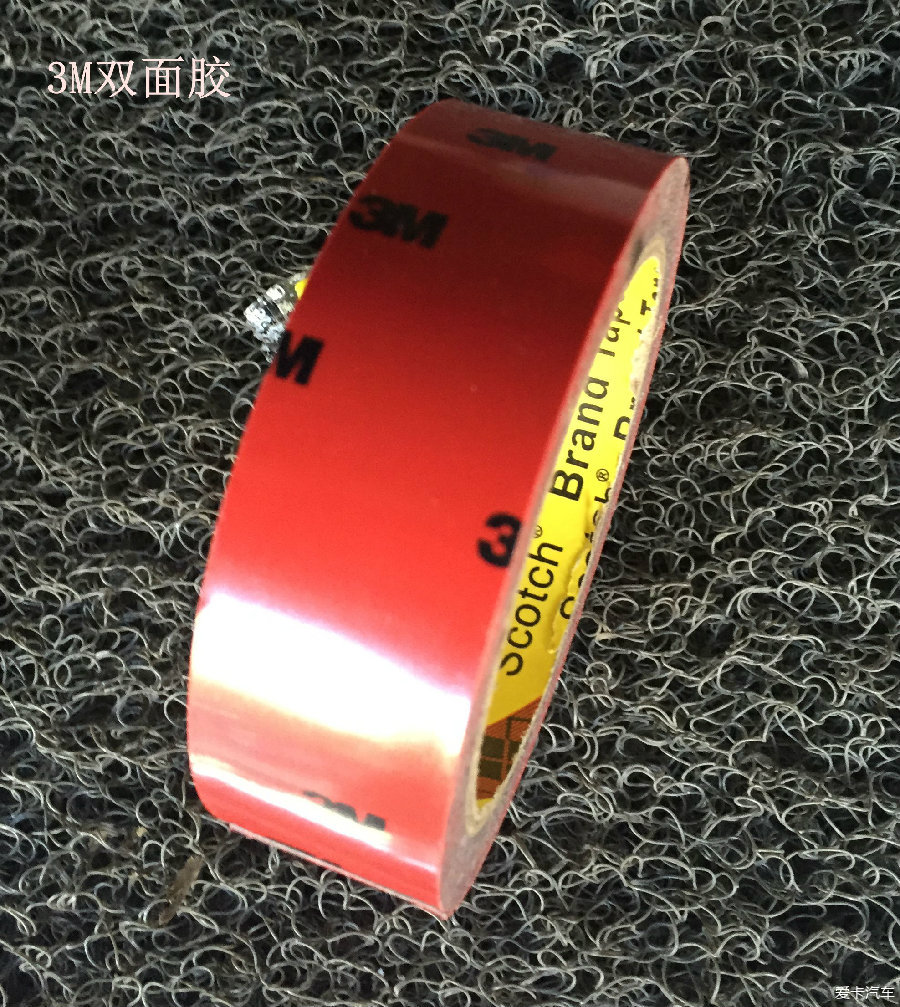

尽管毛边都磨好了，但为了怕万一磨掉漆，也为了固定，我在这个支架内侧粘了一层3m双面胶，效果很好

天线支架已经安装好，下面把天线安上去

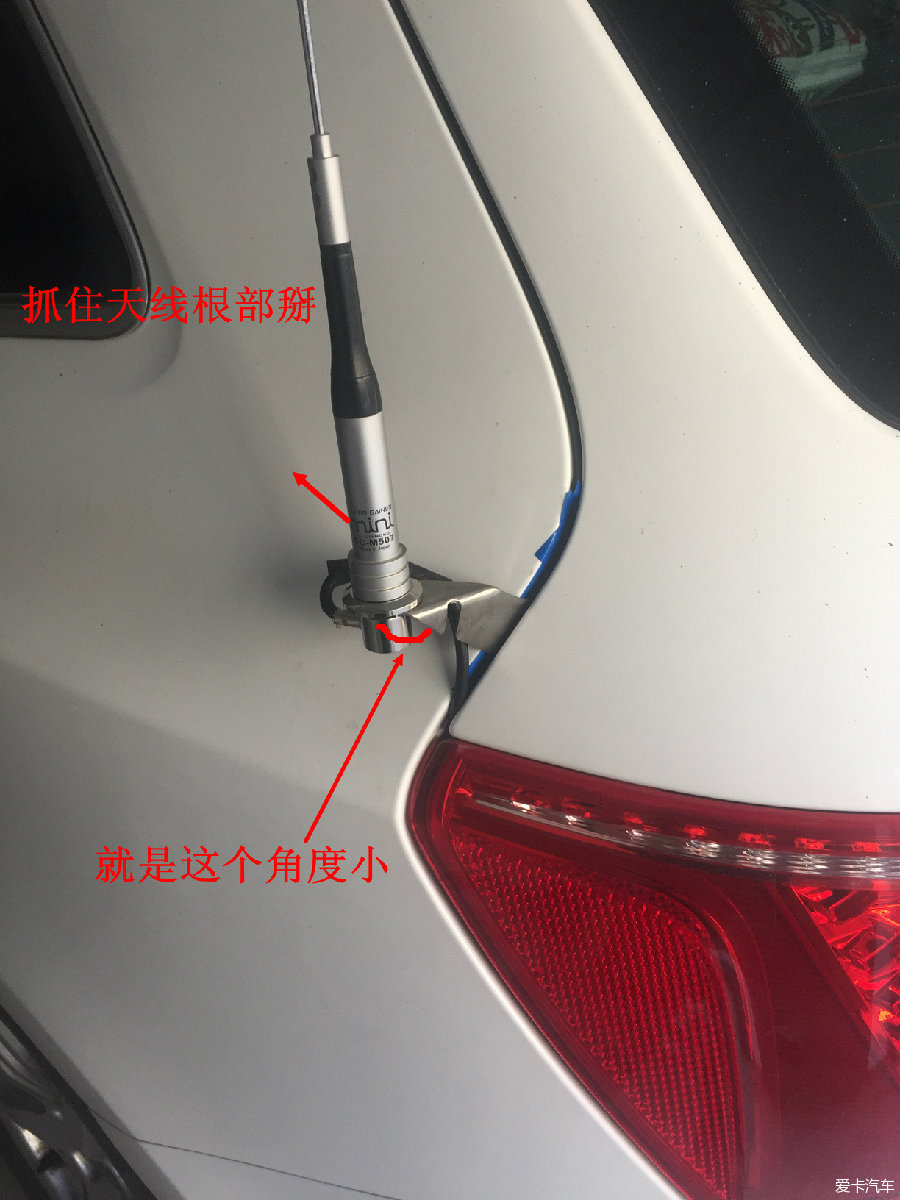

天线安装好了，这下完事了吧？仍然没有，图中的那个角度加工的机器最大只能弯到这样，角度小，天线安上不垂直，向车后方倾斜，天线垂直效果才好，倾斜也不美观。怎么办工具不好加工，我就把天线拧紧，抓住天线底部，往内掰，掰到天线垂直为至。这样支架的角度就调好了

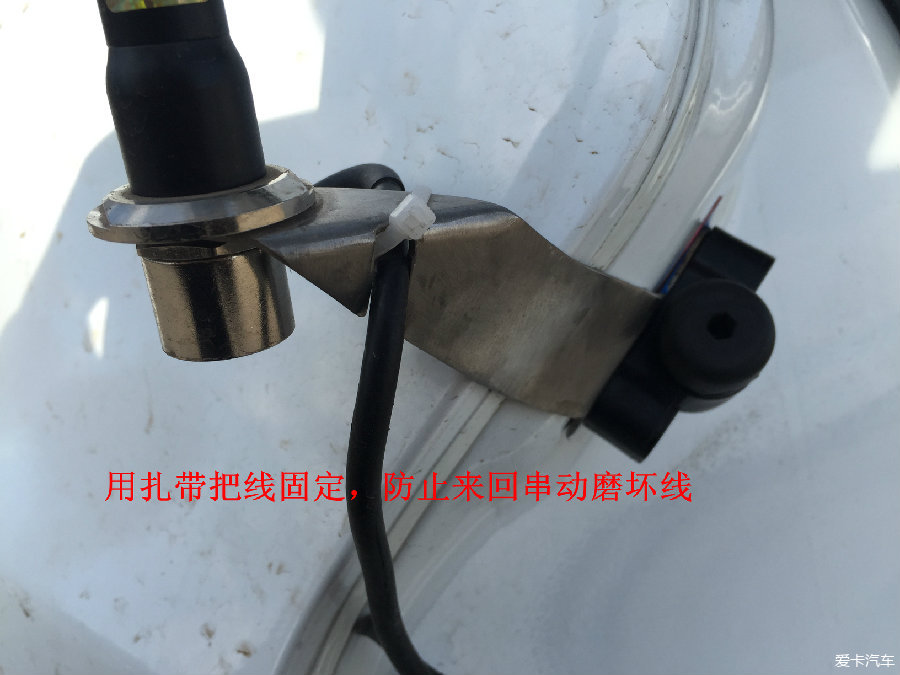

用扎带把线固定，防止来回串动磨坏线。

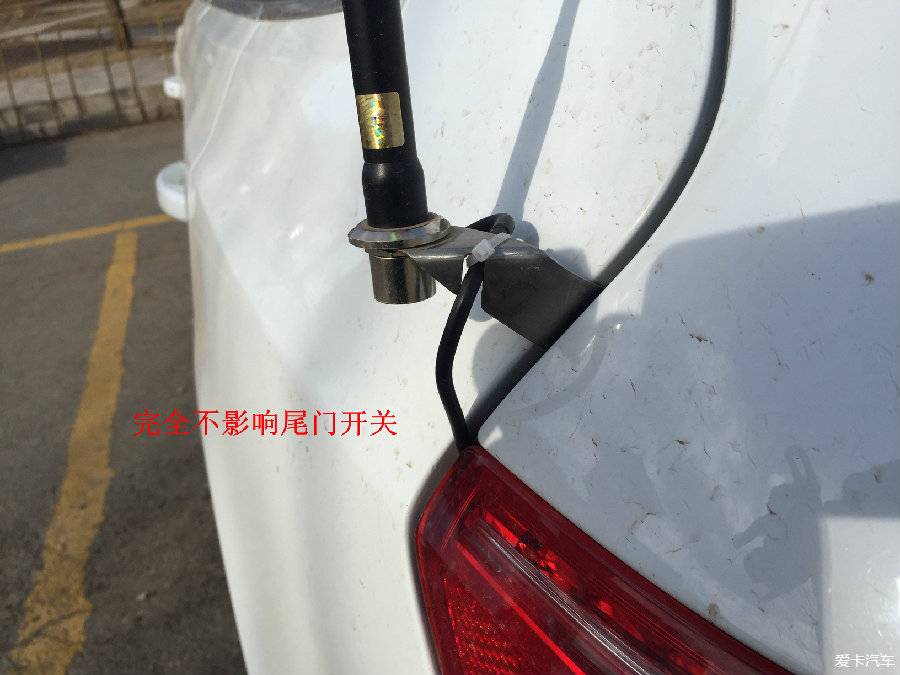

完全不影响尾门开关

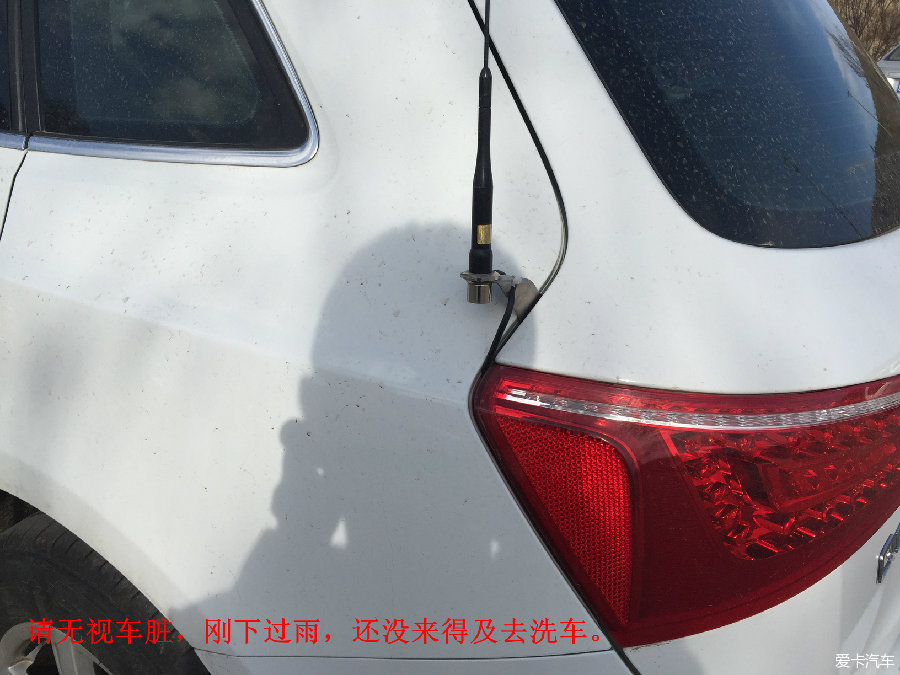

请无视车脏，刚上过雨，还没来得及去洗车。

这是后来又买的新天线，说到这个天线，我在某宝天空通讯买的，就这样安上试试，接收效果不好，想退货不给退，说不是质量问题，7[size=
]天无理由退货，只要把天线取出来就要影响二次销售不退，不退问题也不解决，问两句直接不说话了，建议想在他家买的慎重。我掰支架用的不是新买的这个天线，是用的旧的防钻的那天线，那个旧天线现在都比这个接收好。

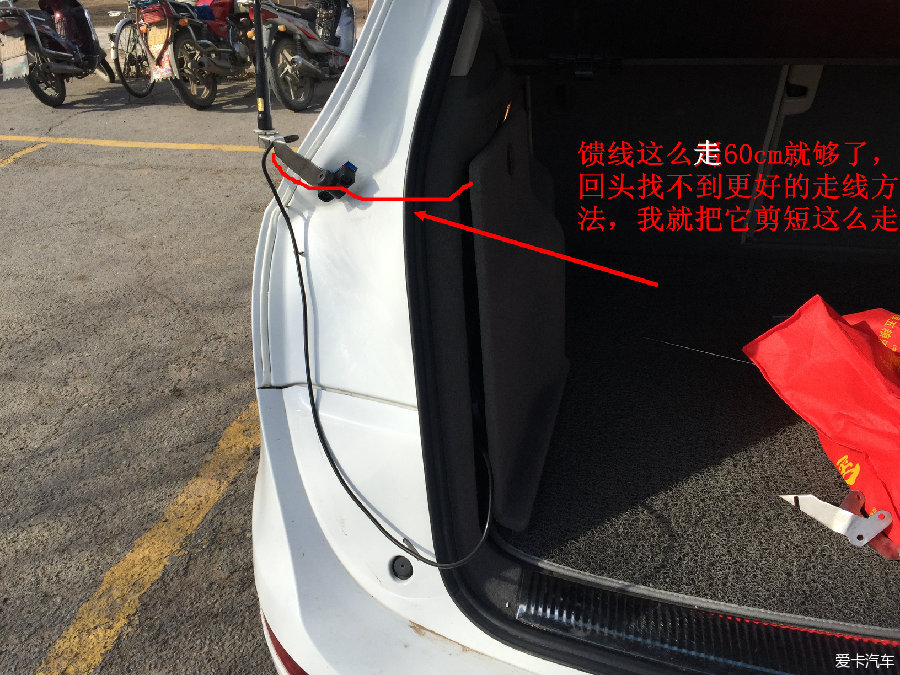

馈线暂时这么走，还没找到不过密闭条的走线方法。

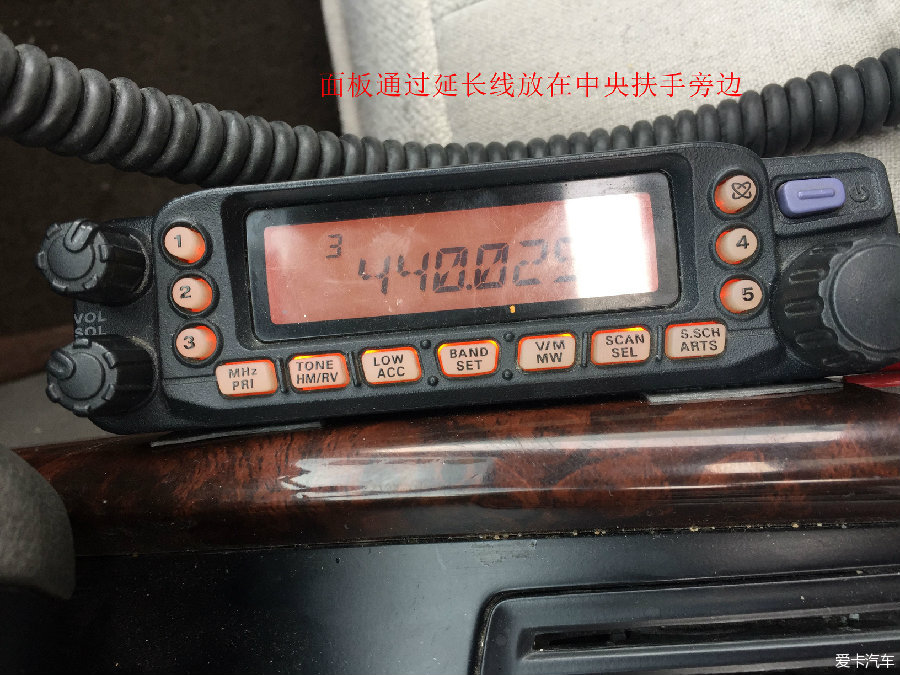

面板通过延长线，用3M胶粘在档把附近

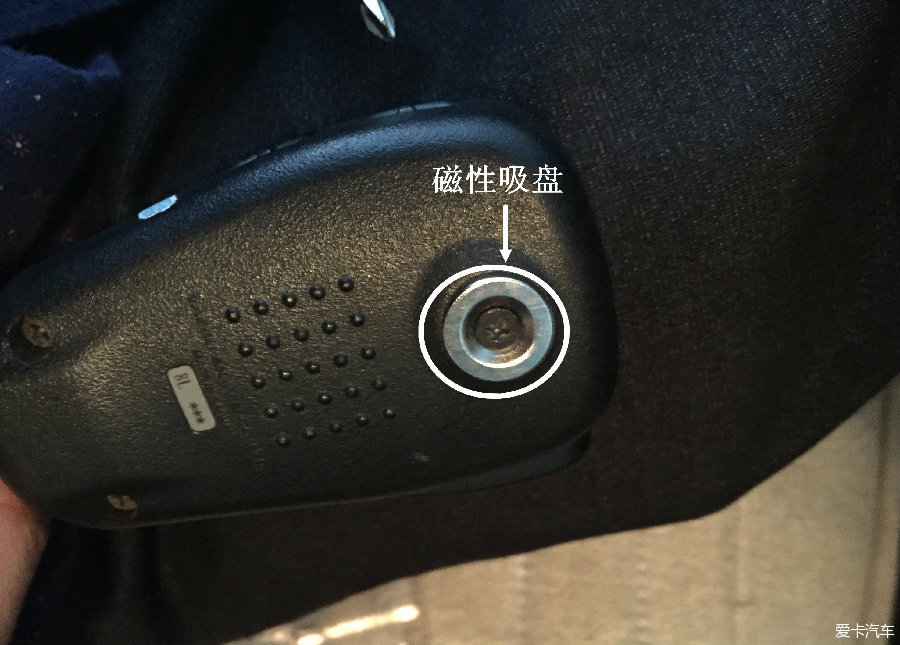

手咪原装的小圆盘

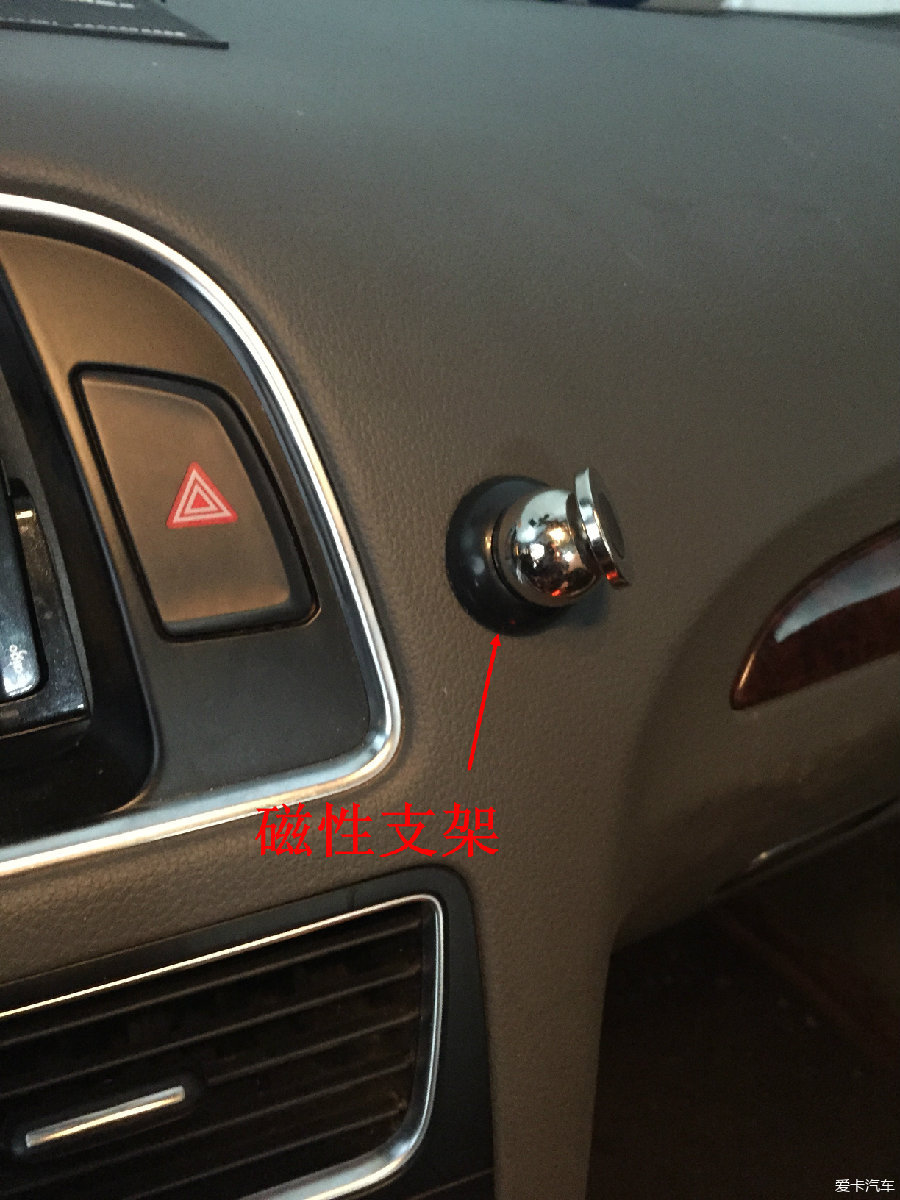

从某宝买的带磁性的吸盘。

车上原来买的手机支架，也带磁性的。现在一物多用，即可吸手机，又可吸手咪

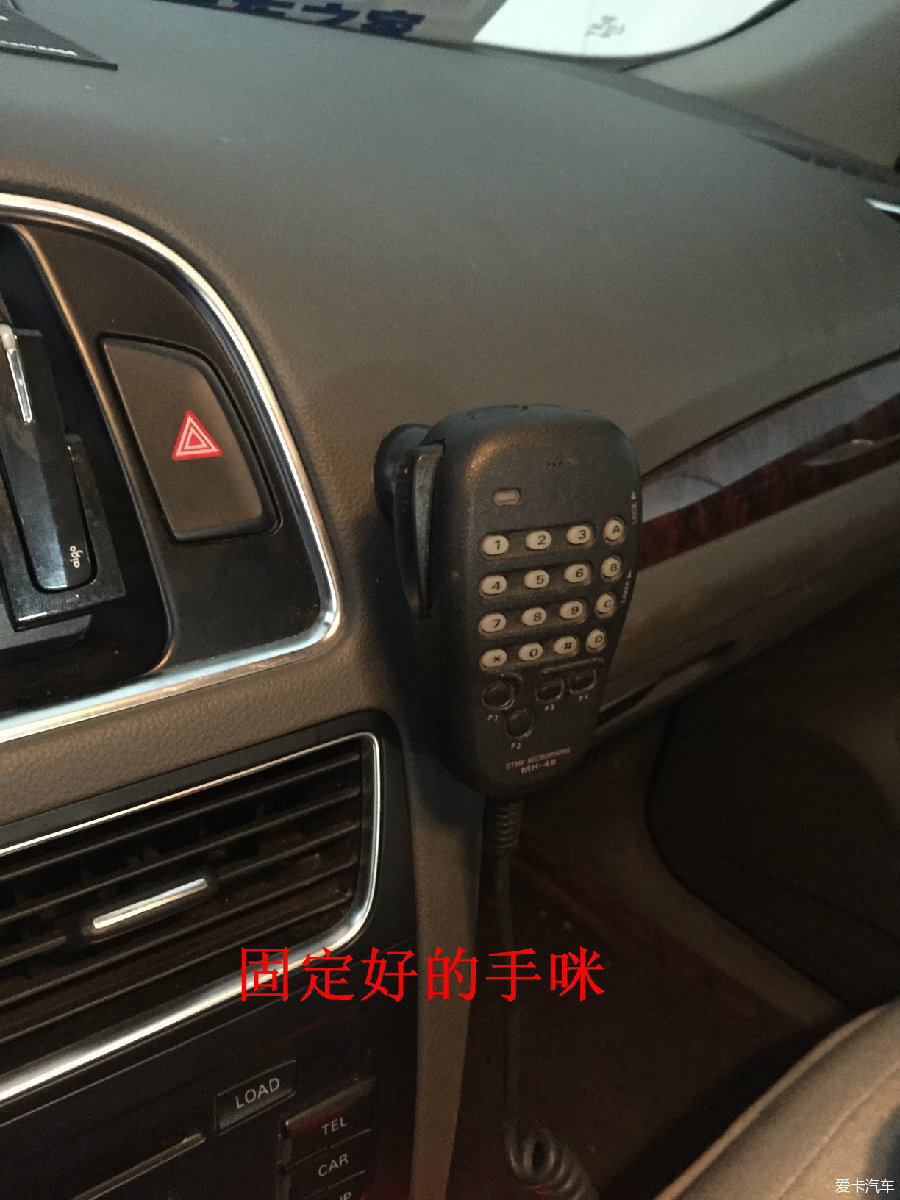

手咪就这样吸上去，放取方便，也稳定

此次全部安装工作完成，谢谢阅读
[ 本帖最后由 hyy2690 于 2016-3-30 22:13 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

BD7IOV 484 爱卡币 220 帖子加关注发私信青铜长老注册 2014-11-10 来自广东省\|广州市	发表于 2016-03-30 22:36 IP属地：未知 2楼天线安装，有现成的夹边卖啊，角度还能调整。
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

smming 牛背山 1.3W+ 爱卡币 613 帖子加关注发私信青铜元老注册 2015-05-26 来自上海市\|上海市	发表于 2016-03-31 09:02 IP属地：未知 3楼
	我就是我不一样的烟火 [每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

hyy2690 2600 爱卡币 157 帖子加关注发私信黄金长老注册 2011-07-01 来自北京市\|北京市	来自爱卡iPhone版发表于 2016-03-31 09:13 IP属地：未知 4楼引用御前带刀人于 2016-03-30 22:36:49 发表的回复天线安装，有现成的夹边卖啊，角度还能调整。通用的夹边，对每个车型匹配的不好，而且特别容易伤漆
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

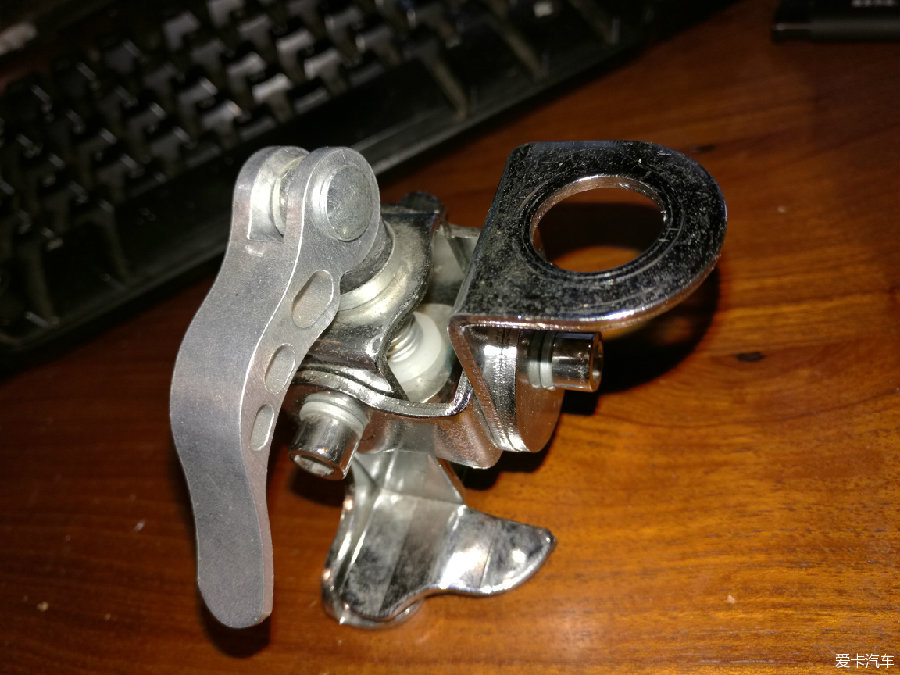

BD7IOV 484 爱卡币 220 帖子加关注发私信青铜长老注册 2014-11-10 来自广东省\|广州市	发表于 2016-03-31 10:42 IP属地：未知 5楼引用 hyy2690 于 16-03-31 09:13 发表的回复通用的夹边，对每个车型匹配的不好，而且特别容易伤漆应该不会伤漆，夹边有配有胶垫，有些还能快速拆卸，方便不用时收藏，我用的是这个类型，但比这个质量稍好，主要是能调整各种角度。
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

BH4PFC 1.1W+ 爱卡币 815 帖子加关注发私信本站元老注册 2015-06-04 来自山东省\|青岛市	来自爱卡iPhone版发表于 2016-03-31 11:18 IP属地：未知 6楼很详细资料，希望能对后人起到一定的启发
	NULL [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

hyy2690

2600
爱卡币
157
帖子

加关注 发私信

黄金长老

注册 2011-07-01 来自北京市|北京市

来自爱卡iPhone版发表于 2016-03-31 12:39 IP属地：未知

7楼

引用御前带刀人于 2016-03-31 10:42:43 发表的回复

应该不会伤漆，夹边有配有胶垫，有些还能快速拆卸，方便不用时收藏，我用的是这个类型，但比这个质量稍好，主要是能调整各种角度。

通用夹边安装再紧也有晃动，时间长胶皮都把车漆磨掉了，更何况车门内侧固定用的是铁皮

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

maiya 26 爱卡币 24 帖子加关注发私信初级会员注册 2011-05-10 来自福建省\|福州市	发表于 2016-03-31 21:23 IP属地：未知 8楼猴赛雷，有想法，有能力！
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

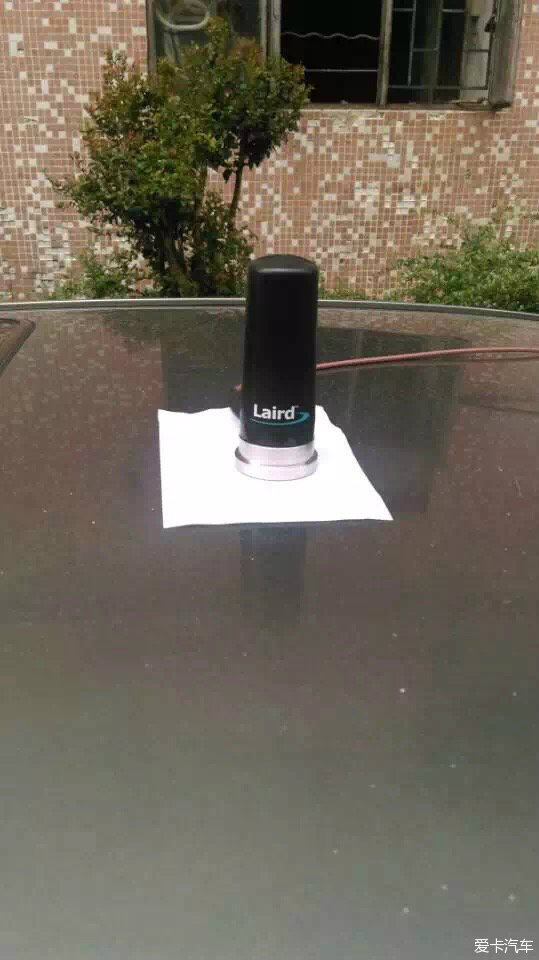

往事如茶 2813 爱卡币 1188 帖子加关注发私信黄金长老注册 2007-11-09 来自江苏省\|无锡市	发表于 2016-03-31 21:56 IP属地：未知 9楼建议楼主使用吸盘天线，。像这种，既短效果又好。。。
