翼虎遥控钥匙更换电池
前几天，上车启动后，出现“遥控钥匙电量不足”的提示。
车子跑了3万多KM，用车2年时间，钥匙就电量不足了，看来这种无钥匙进入系统还是挺费电的。
简单的说一说翼虎遥控钥匙的工作原理吧：
此遥控钥匙是一个双向无线通讯器，无请求信号时保持低功耗休眠。
在车主开车门、锁车、点火、开关后备箱门、、、等等一系列操作时，均由车子主动发送请求激活信号--钥匙接收到有效激活信号后--发送应答信号--车子接收到有效应答后--执行请求动作。
不多说了，了解的不多，说多了也是班门弄斧。下面开始拆机。

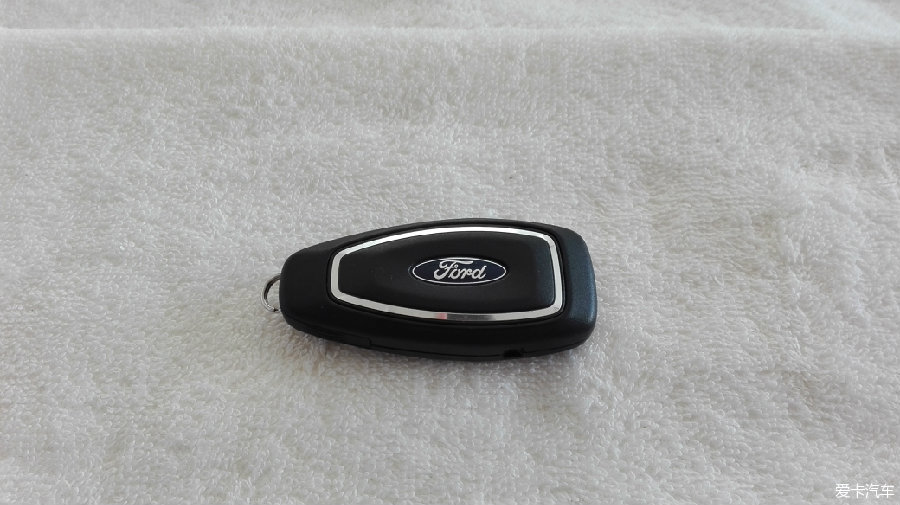

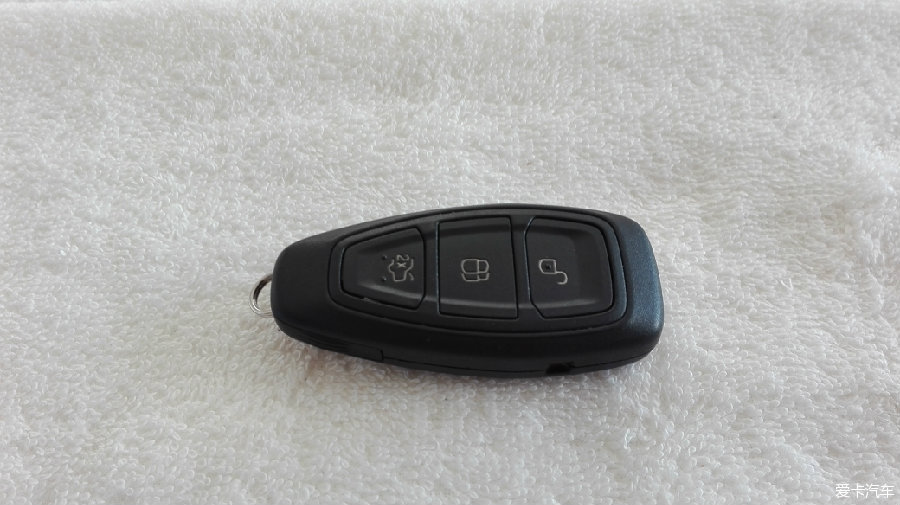

钥匙外观
用指甲用力扣开遥控壳体。

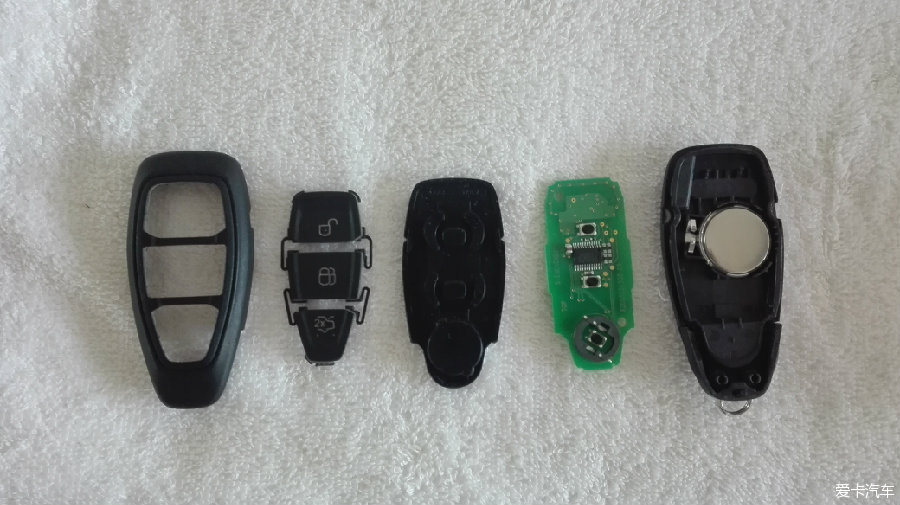

从左向右依次为：上盖（含按键）、硅胶密封垫、电路、下仓盖（含CR2032电池）
从左向右依次为：上盖、按键、硅胶密封垫、电路、下仓盖（含CR2032电池）

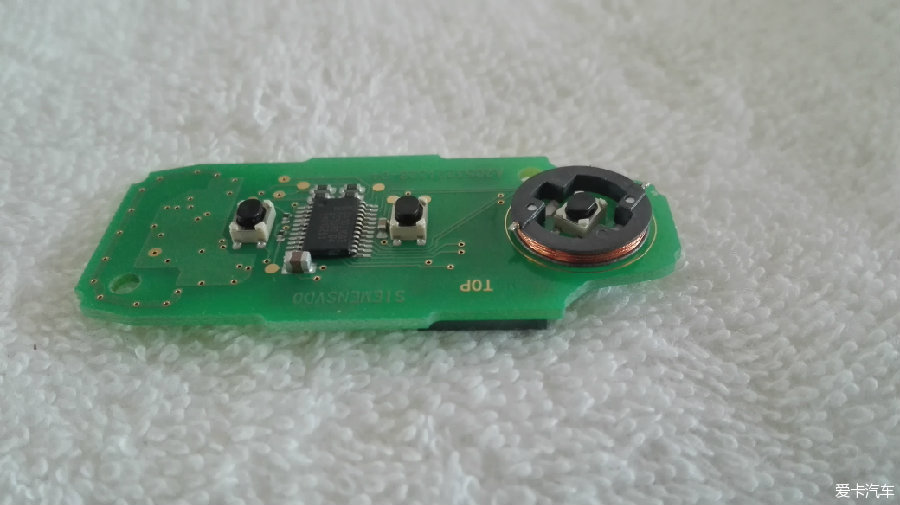

3个按键，1个管理芯片（估计是单片机），1个接收线圈

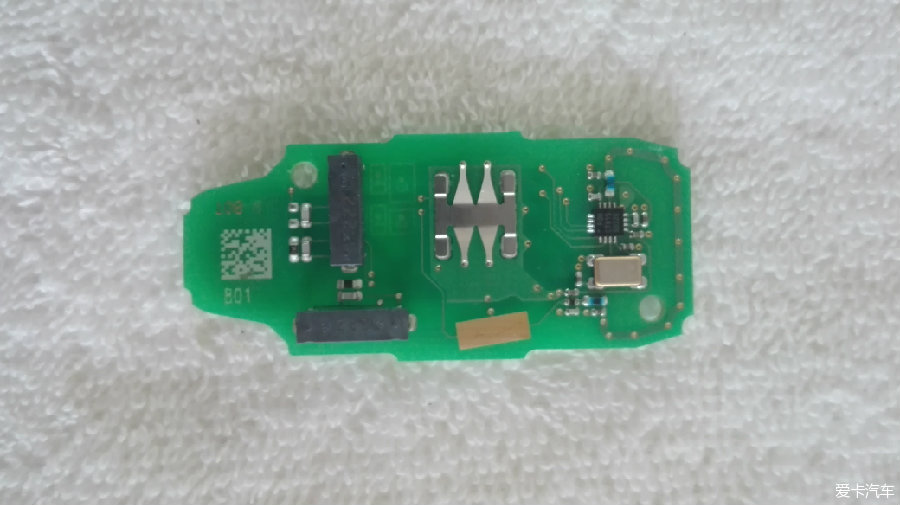

电池弹簧触点，高频发射电路

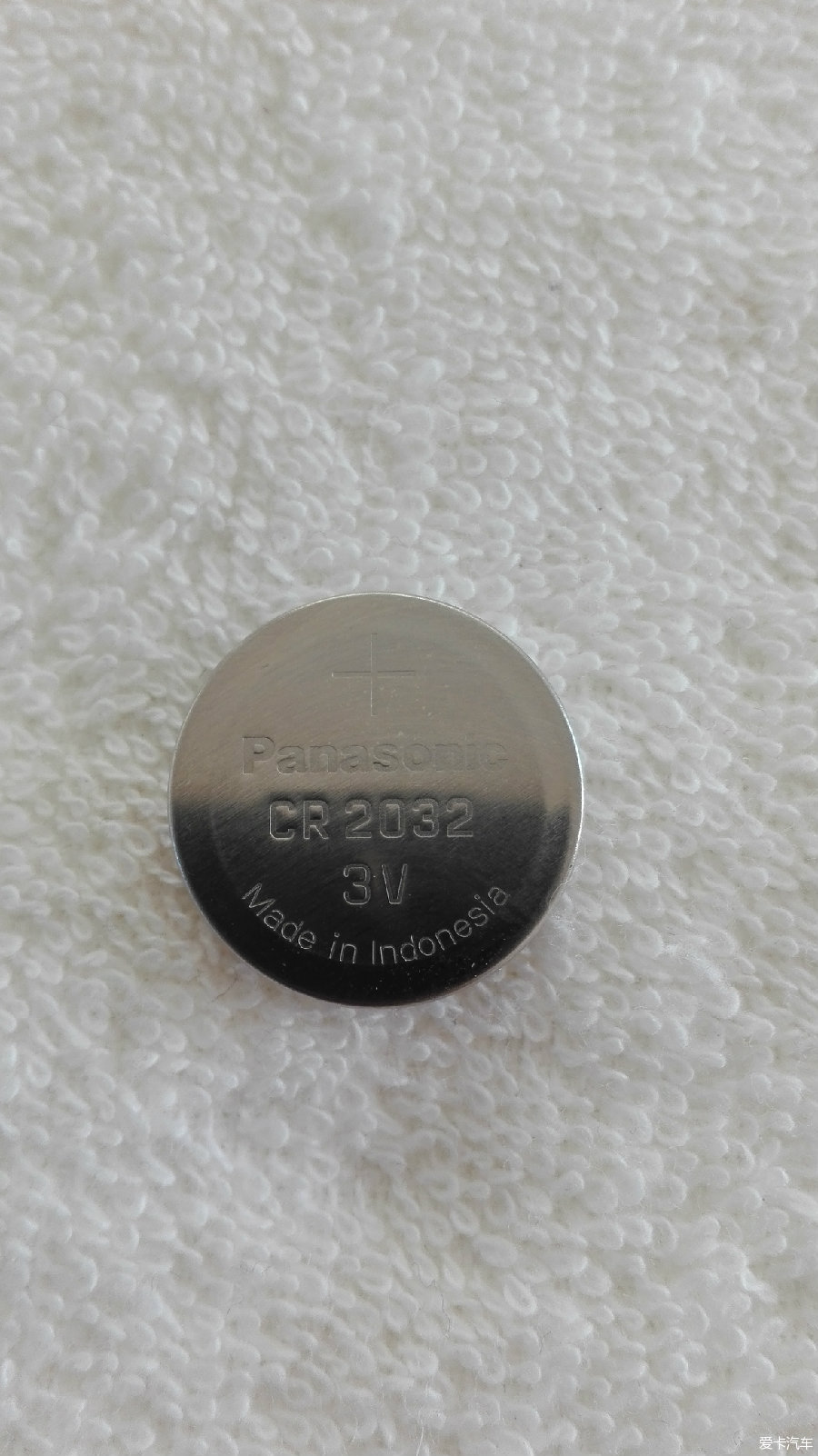

CR2032纽扣电池，实测剩余电压月3V。
因手上暂时没有新电池替换，就复原安装。发现上车时馈电提示消失了，就有用了大约1周，又出现馈电提示，随后买了电池换上。
