新帕RGB手扣摄像头倒车可视精品作业

每一次折腾前都会在论坛里做大量的功课，细心分析每一个改装贴，力求完美的去做每一次改装。今天来发这个作业贴，希望能更详细的帮助到有需要的朋友们。
其实用车五年多以来，倒车倒是没出过问题，一直没有倒车可视就不存在什么依赖感了。就觉得隔段时间了，找个东西折腾一下。再说挂个倒挡有个后视，也高大上一点。
车型：2010款速腾1.4T
多媒体主机：RNS315
备注：（未更换倒车雷达，未升级OPS）

1、准备材料

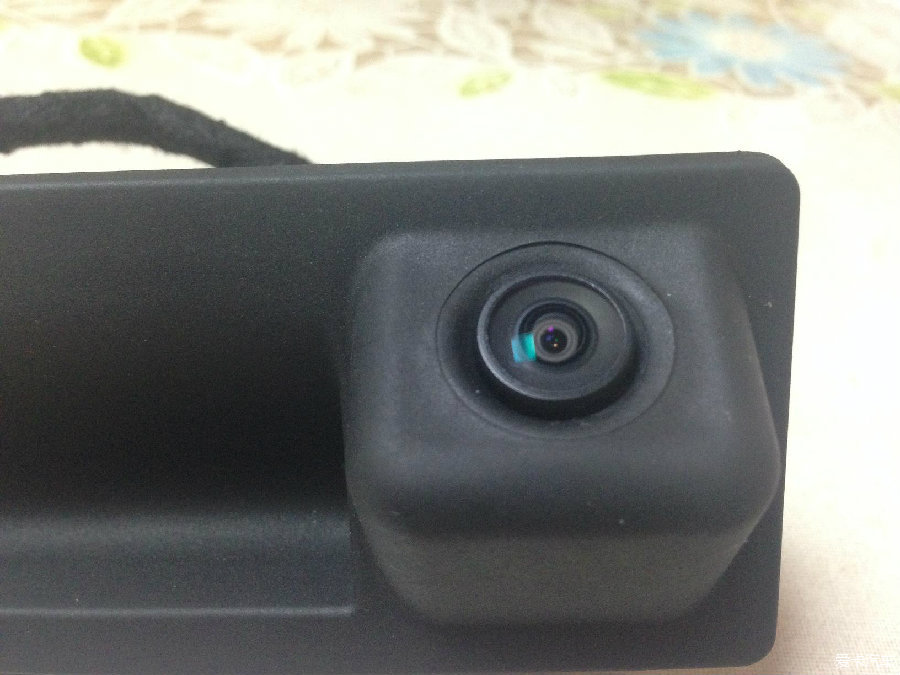

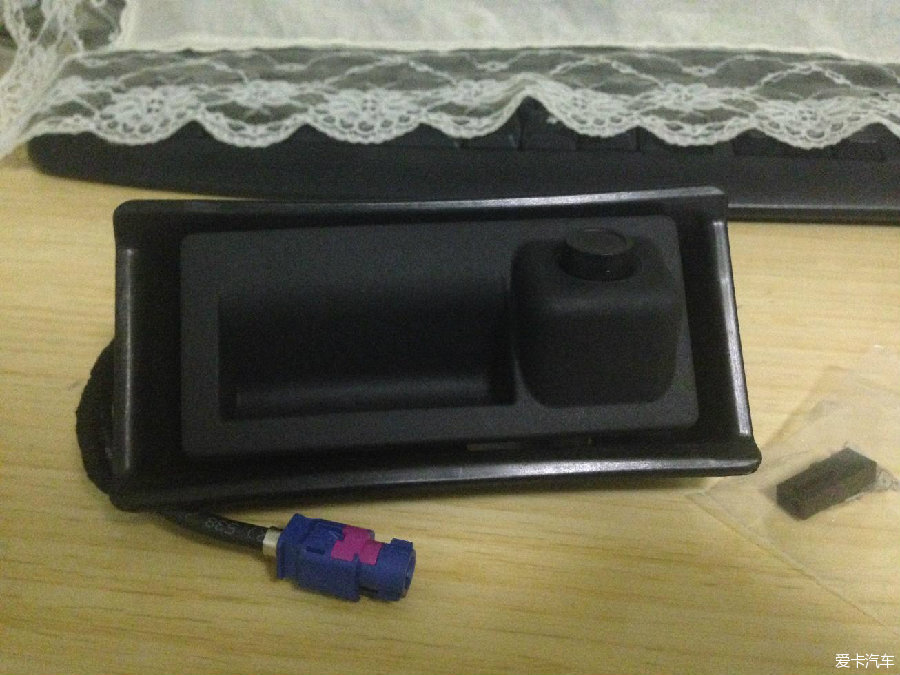

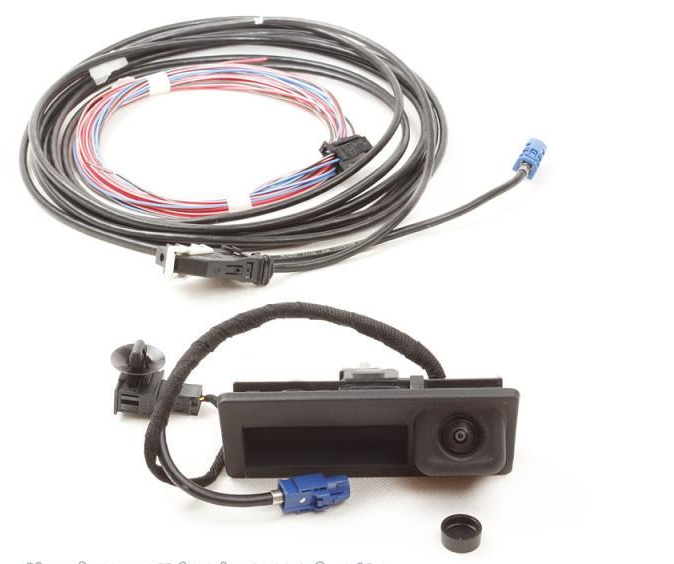

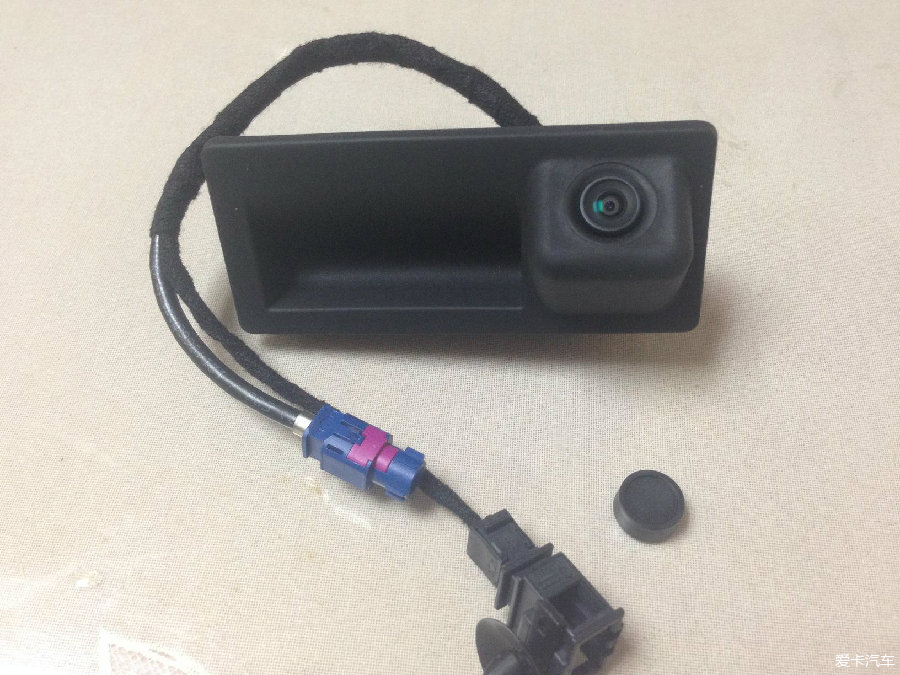

①、追求原厂极致的完美，选择了工作量稍显复杂的新帕RGB摄像头手扣总成扩孔替换原厂手扣。

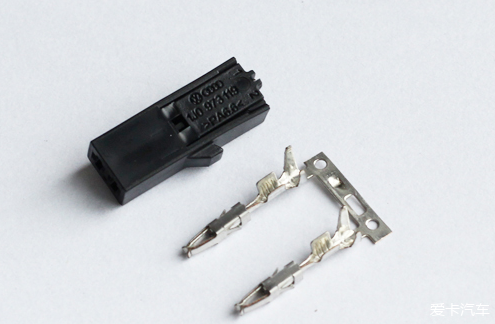

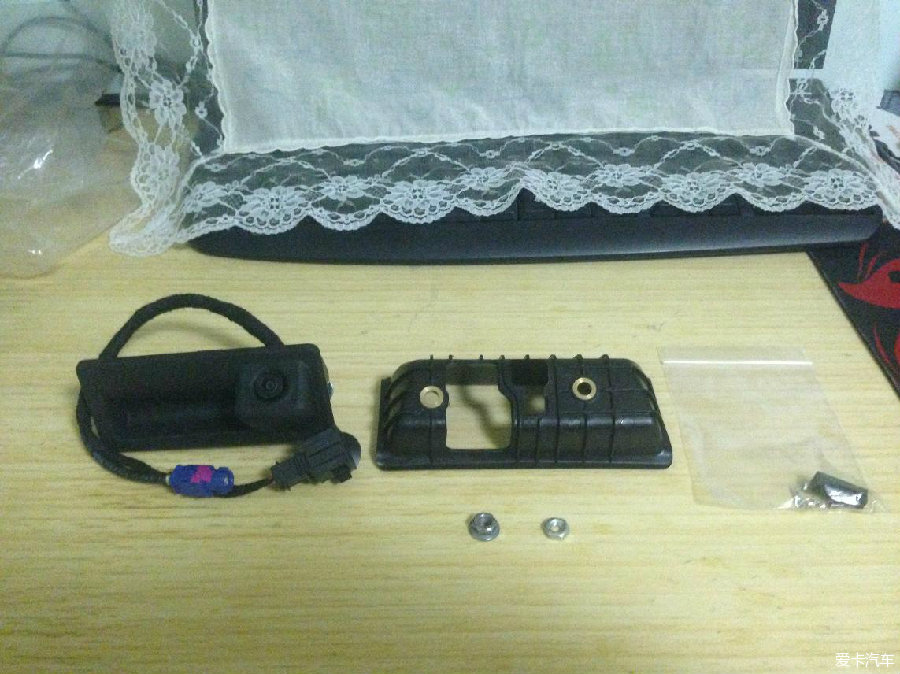

②、选择了替换手扣总成的方案，必须购买辅件两件：新帕手扣电控开关插口1个、新速腾或新帕萨特后备箱手扣底座一个（塑料的就可以），以及规格为10mm螺帽两个。

2、后备箱手扣位置扩孔以及牌照灯底座的改造

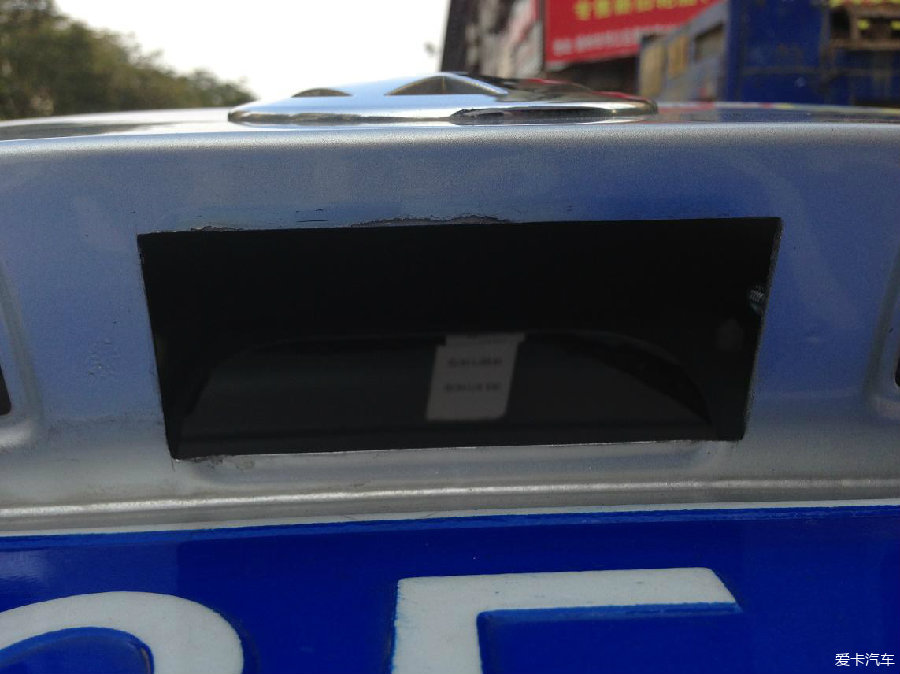

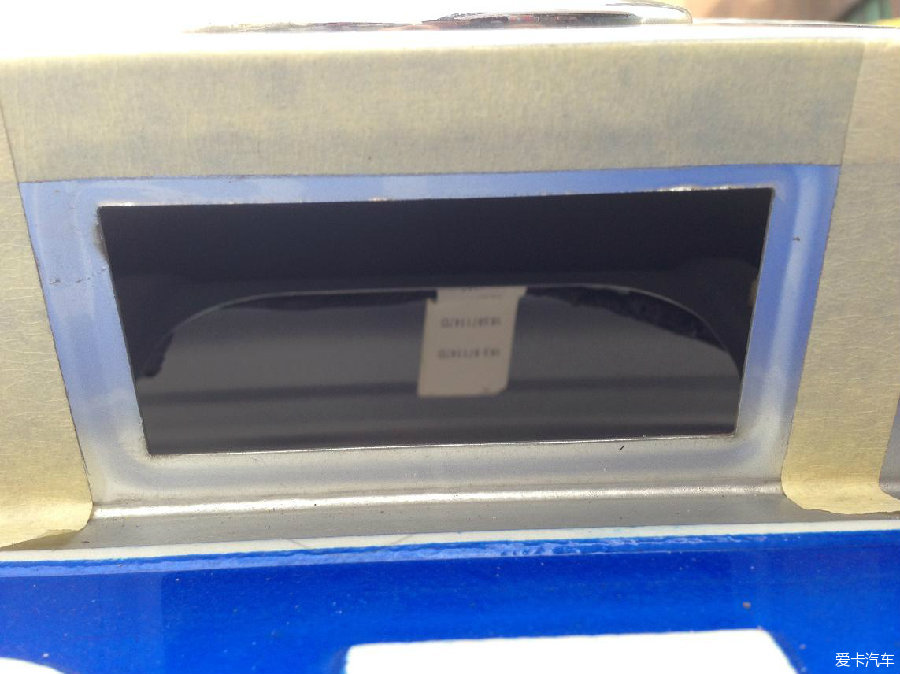

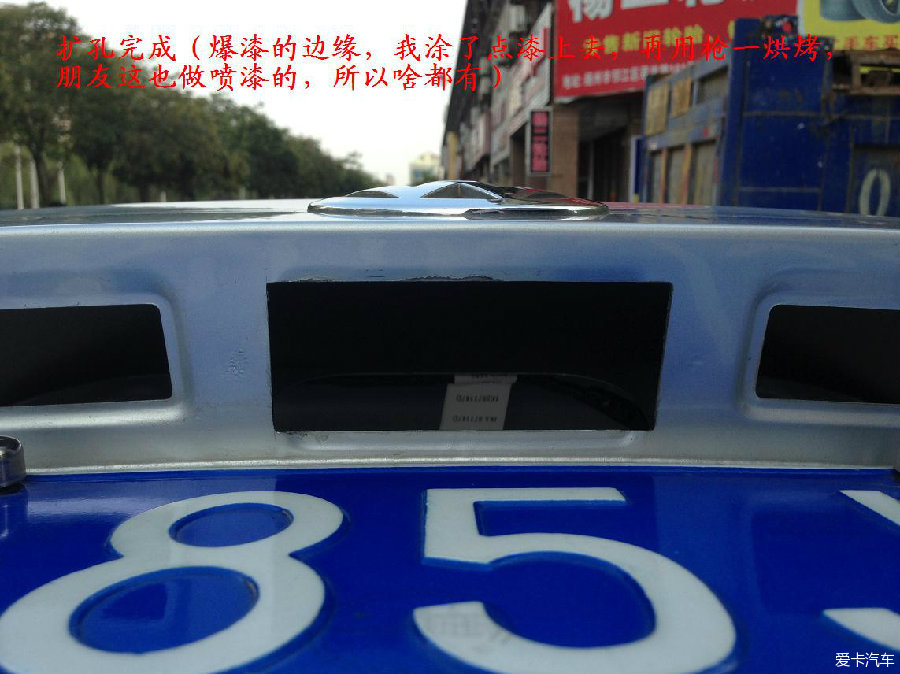

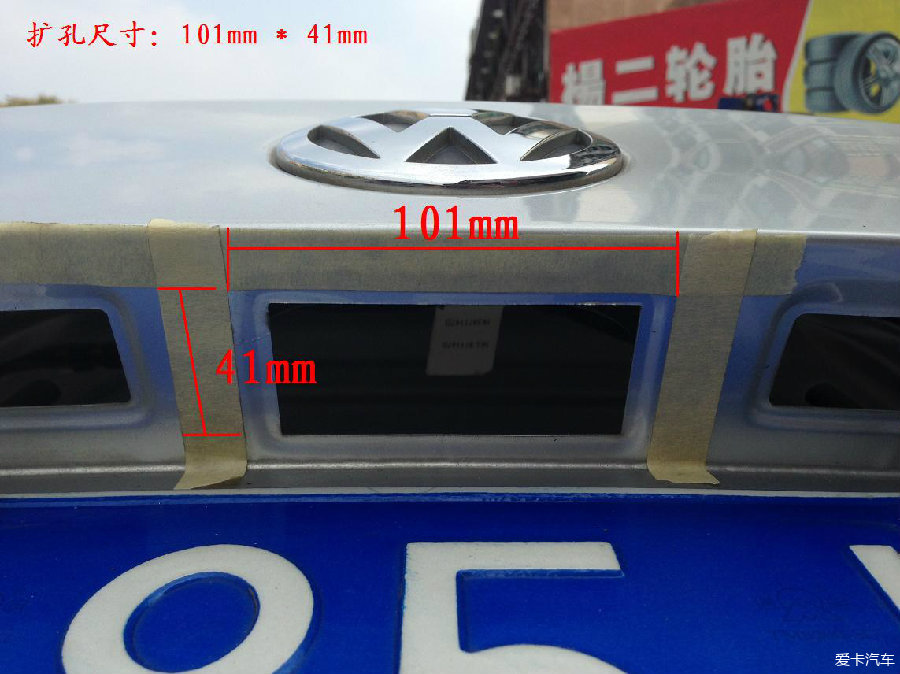

①、手扣位置扩孔
扩孔尺寸：长10.1公分，宽4.1公分
这个尺寸是之前在前辈们的改装帖子中参考到的，就实际情况看，在此尺寸上再稍微扩大一点点会更适合手扣总成的放入。也就是锉刀多锉十几下的概念。当然扣手上几个凸起的部位我也用磨光机磨了一下。
重要提示：在画线或胶带定位将要扩孔前，你要先决定好将要如何改造牌照灯底座的方案，我的方案是挖出矩形孔，让摄像头穿过，而不影响牌照灯灯泡的线路。那么如果你也选择挖一个矩形孔，请记得后备箱扩孔位置的定位，其宽度4.1公分不能以下口往上扩取，而是将下口边沿往下磨去0.1公分，再往上扩至4.1公分。因为我现安装的摄像头上侧顶到了牌照灯底座挖出矩形框上侧（矩形框上侧不敢多磨，怕磨到内部的线路），导致牌照灯要非常用力的往下拉才能进入原位置。总结如果整个手扣下移0.1公分会更完美。所以你需要往下扩0.1公分。当然如果你选择直接切断牌照灯底座，采用焊接两侧的线束，可以无视此提示。

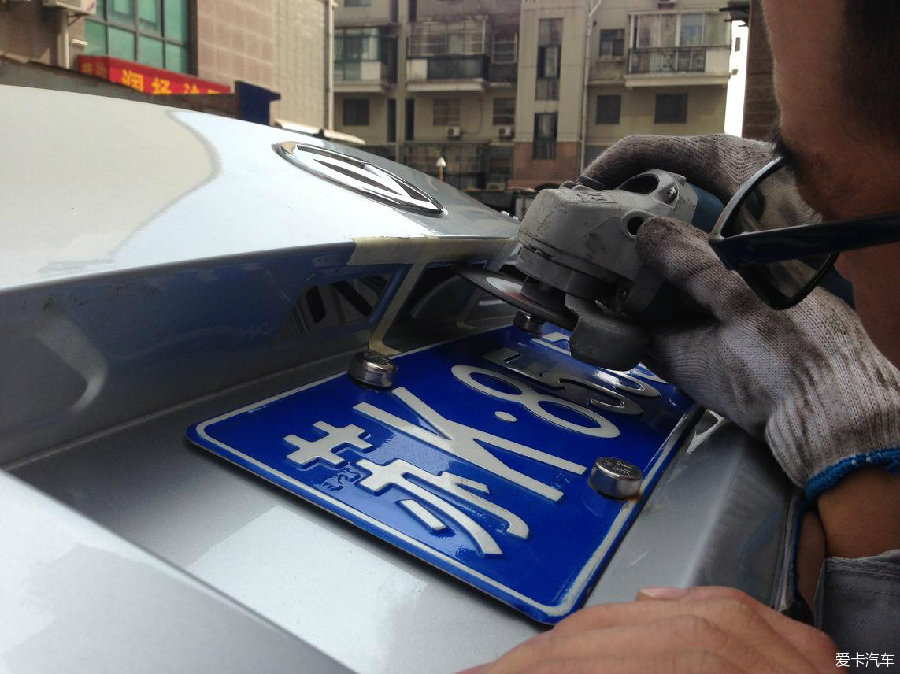

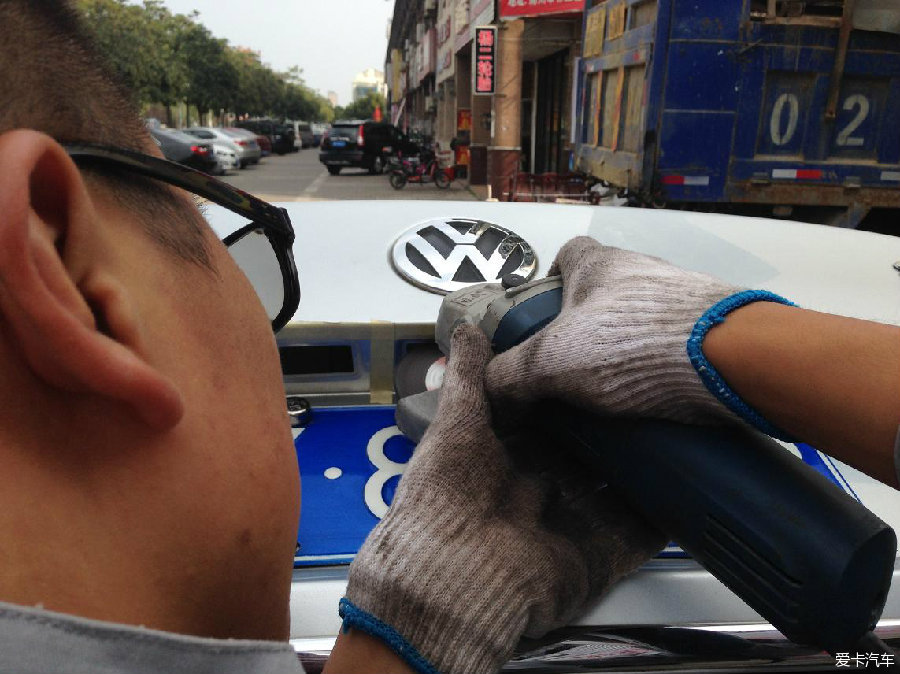

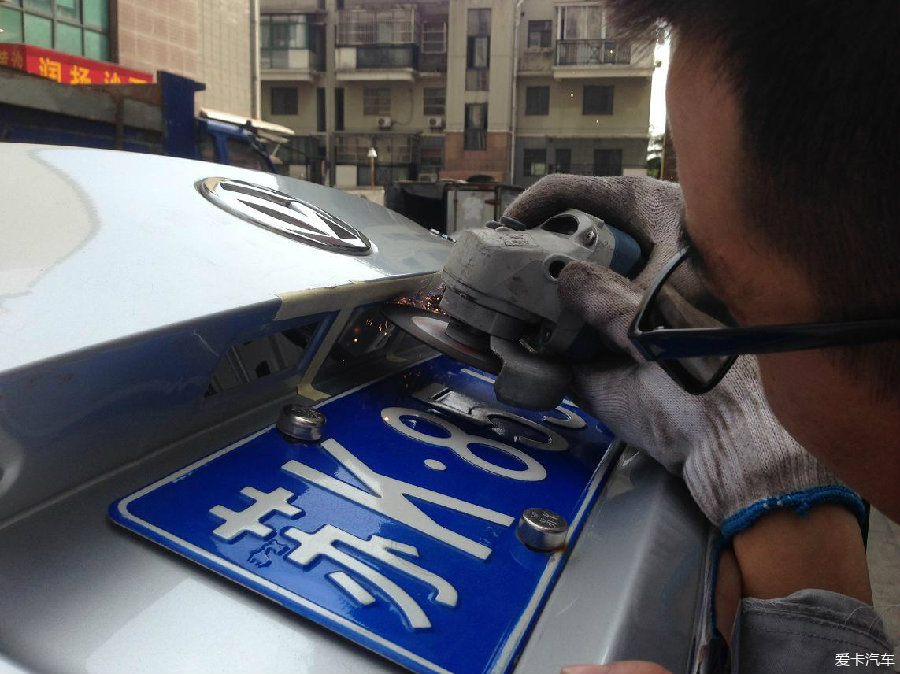

个人觉得扩孔难度不大，扩长度的时候，磨光机从下口切一个口子然后直接侧向往上磨到顶就行了，磨工细致一点的话，最后用锉刀修修就OK了。

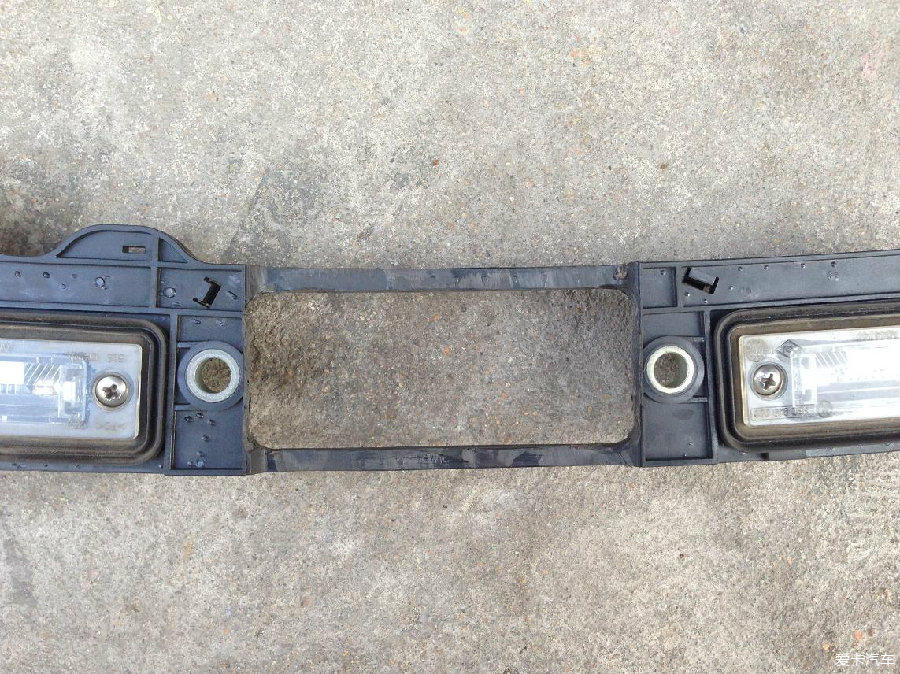

②、牌照灯底座的改造

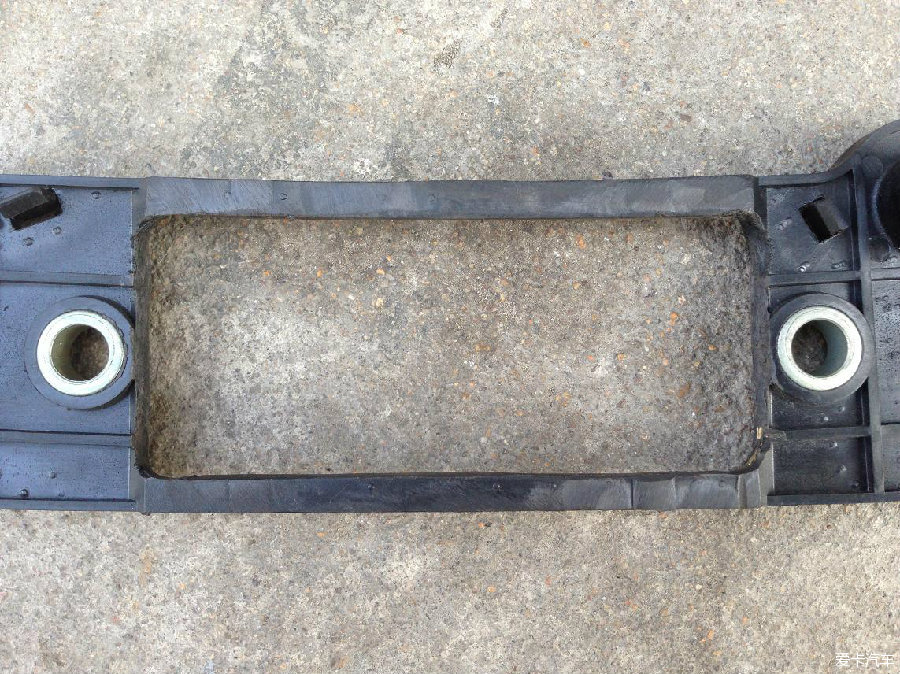

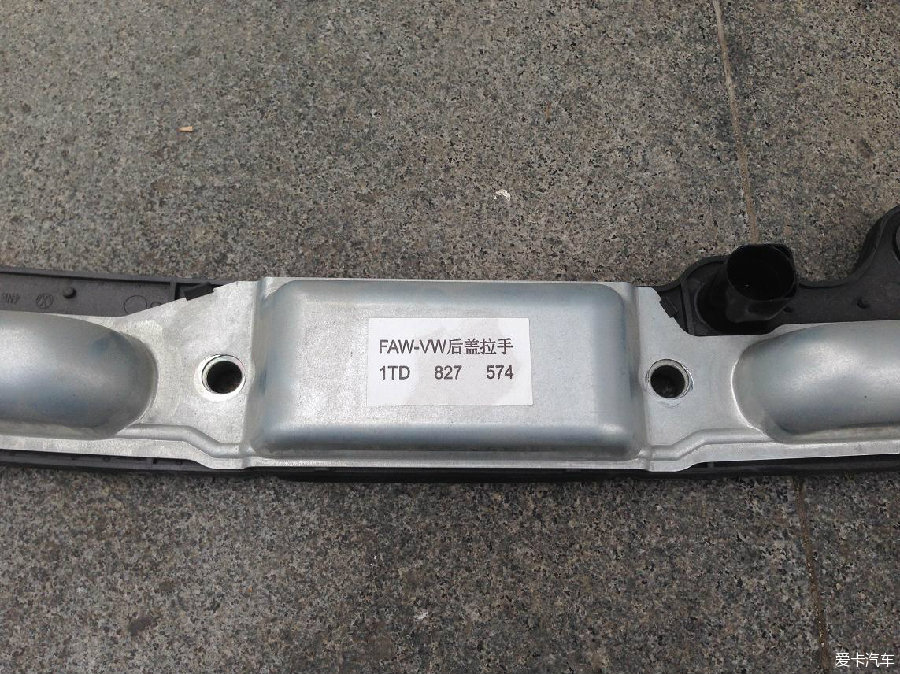

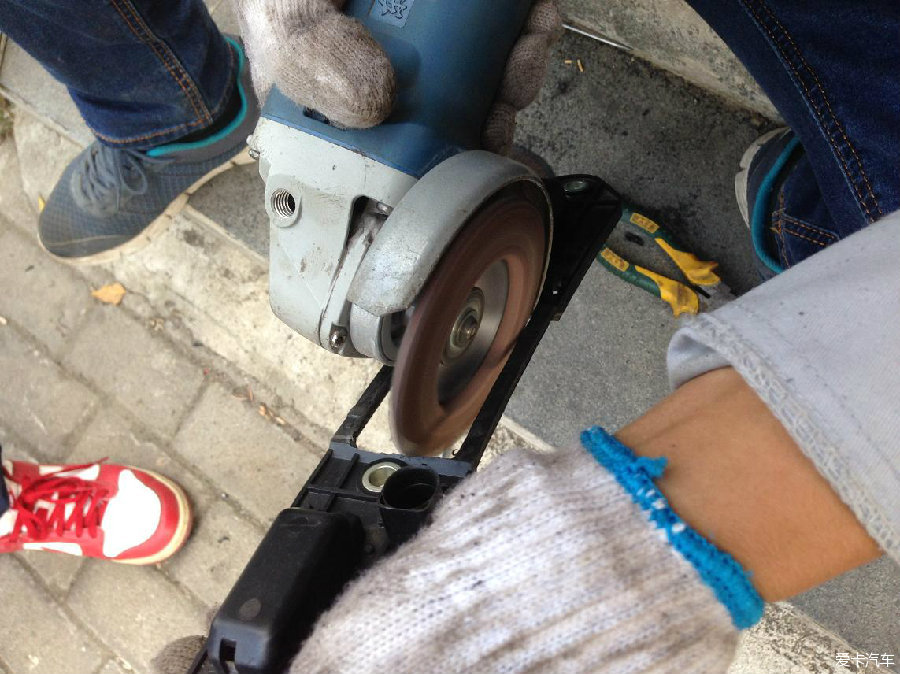

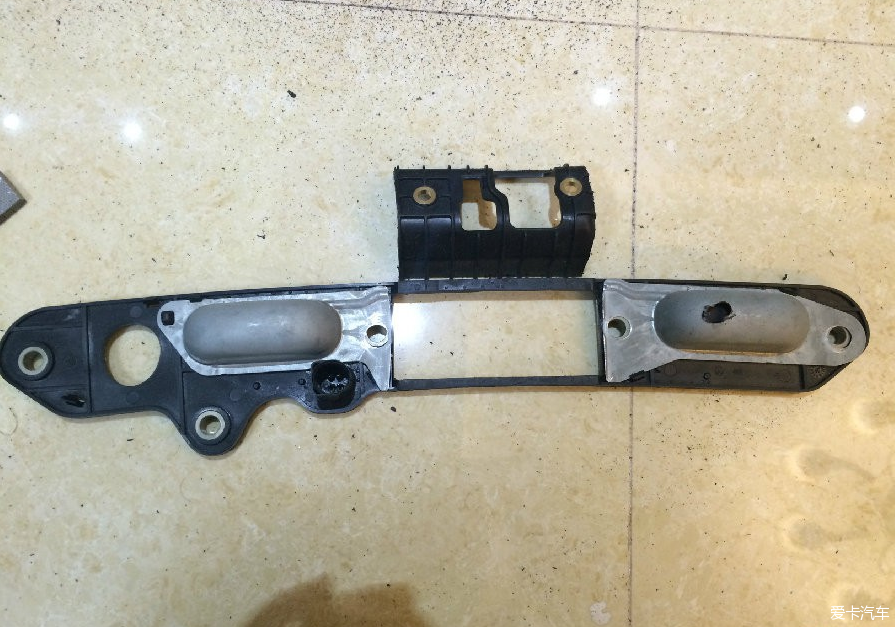

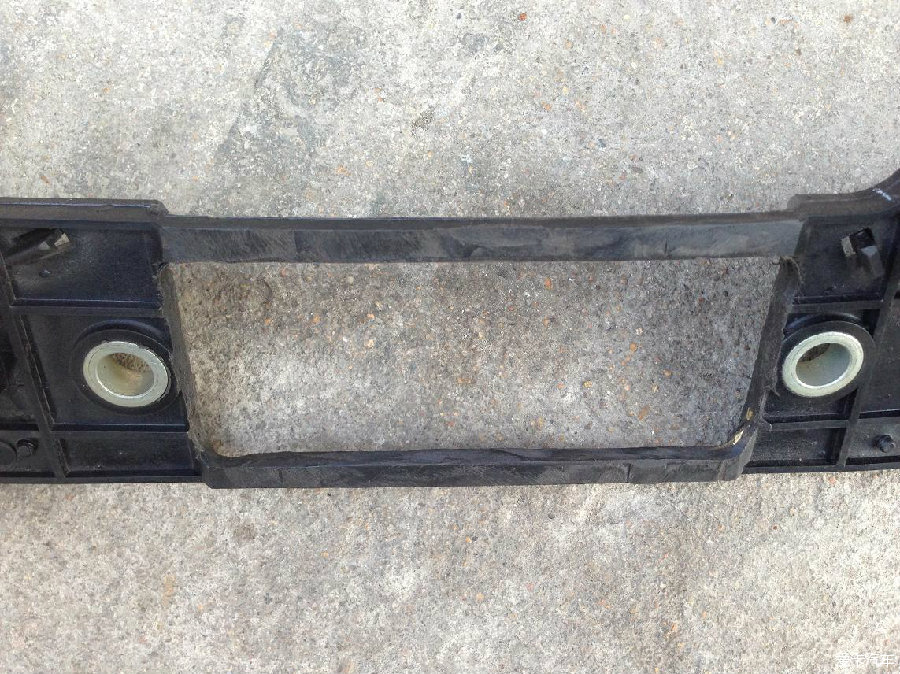

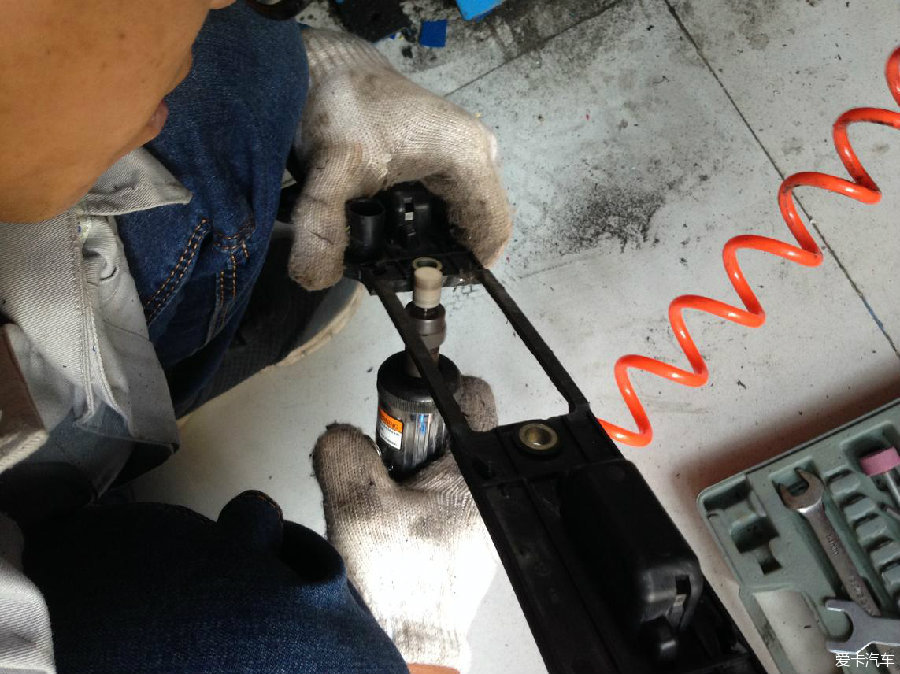

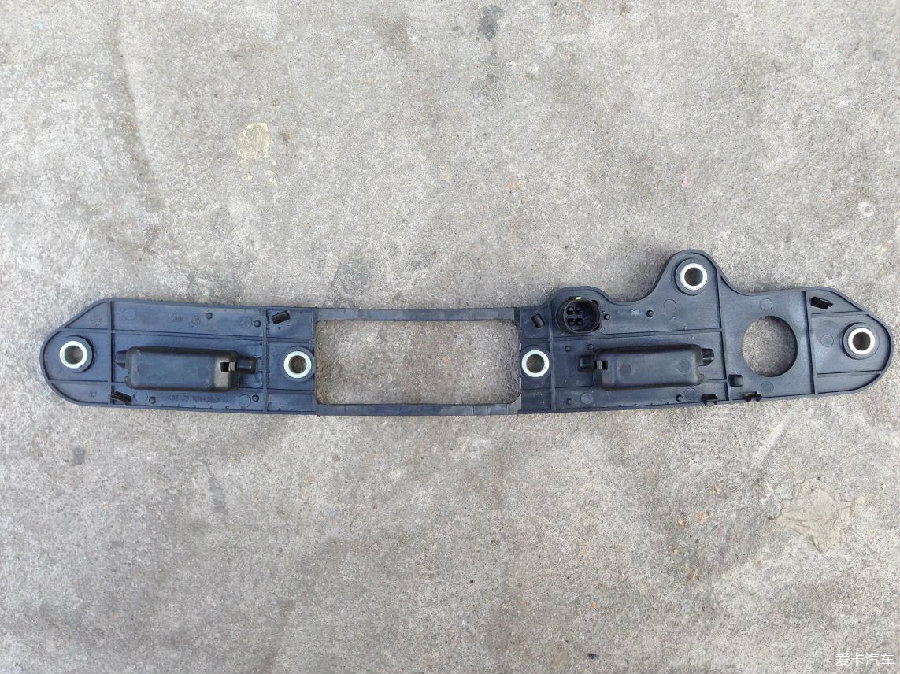

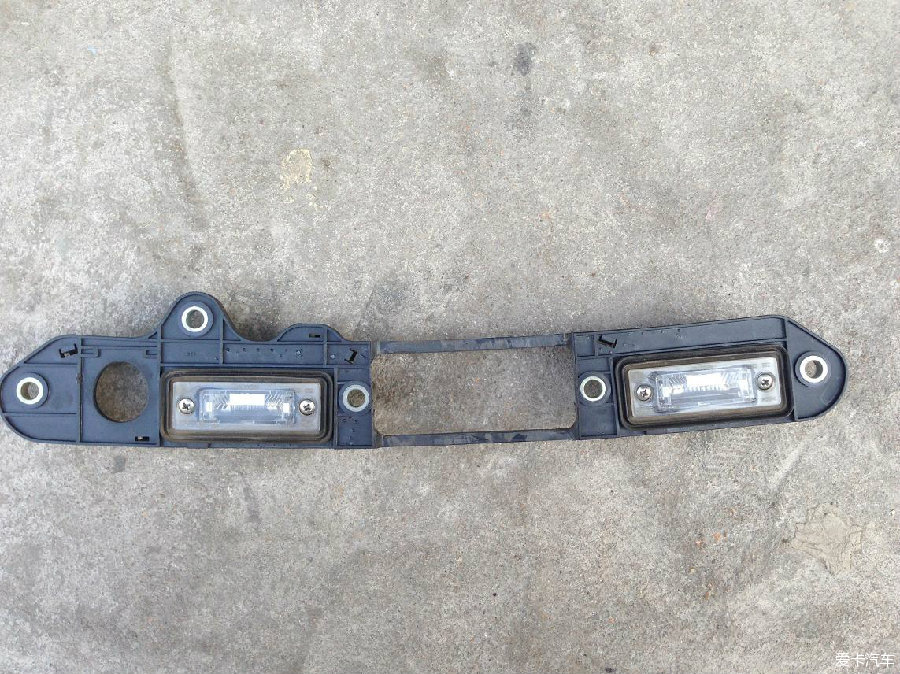

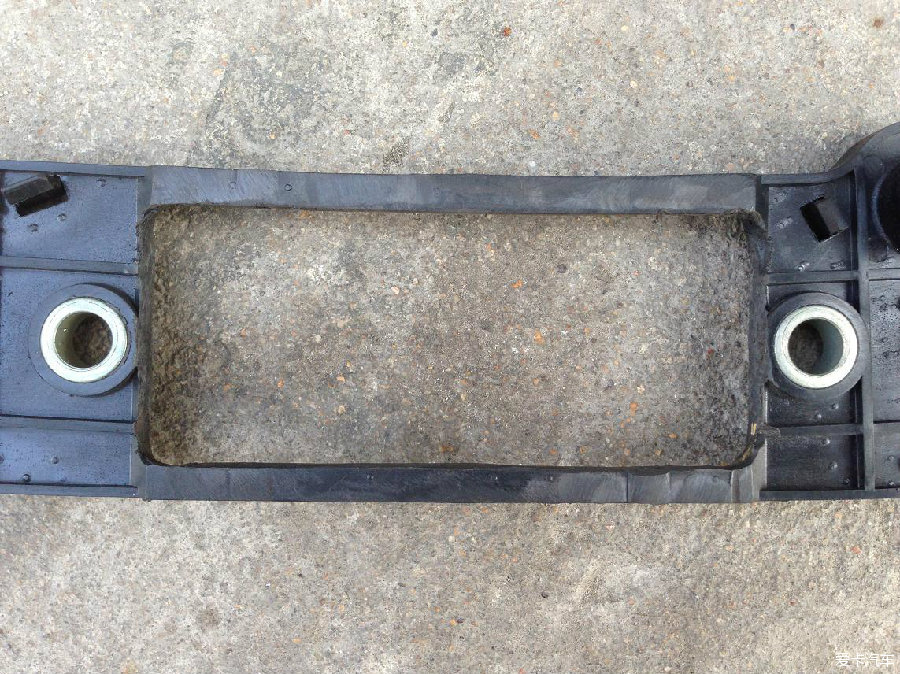

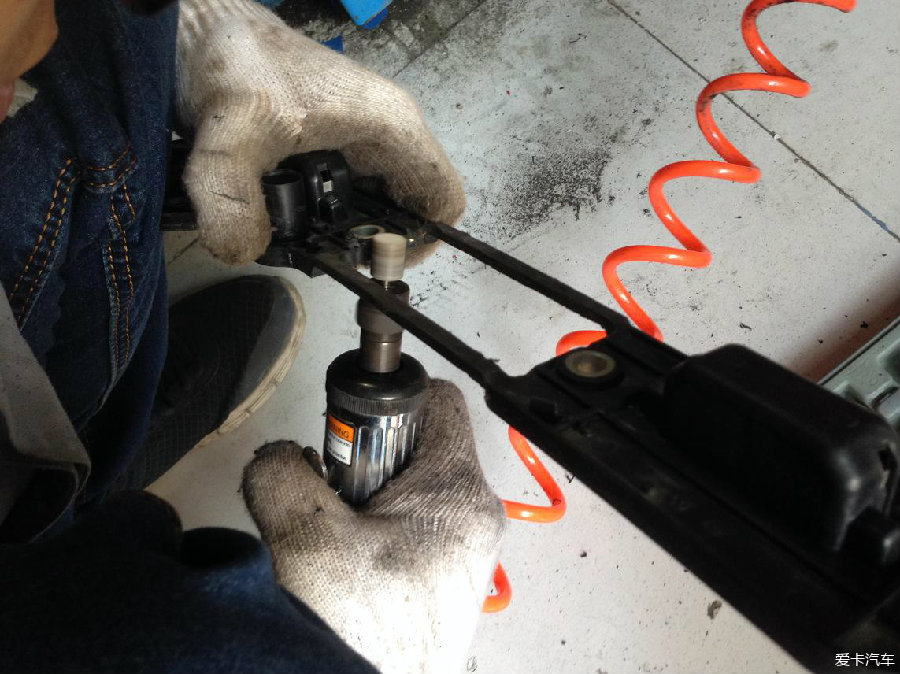

如果直接切割断中间扣手位置，再通过线路焊接连接两侧灯泡供电的方案会比较省事，也更快。我选择了稍完美的方案，不想焊接线路，所以参照前辈们的改装方案，挖出一个矩形孔，能让摄像头底座穿过就好。在此基础上不破坏牌照灯原先的供电线路。个人认为这个改造最耗时间，最需要耐心的去完成，需要的工具也不少，朋友用的还有其它几种工具，我叫不出名字。最后的底座完成品我是相当的满意，为朋友点个赞，一边磨一边测量，干活太细致了。未见线路磨损，保留底座原接口用来给牌照灯供电。
为了便于说明和理解，借用daniel_c999改装帖子中的照片。

后金属盖问题不大，尺寸要求没那么苛刻，不妨碍摄像头穿过就好，基本是从螺孔的边缘切断就行了。

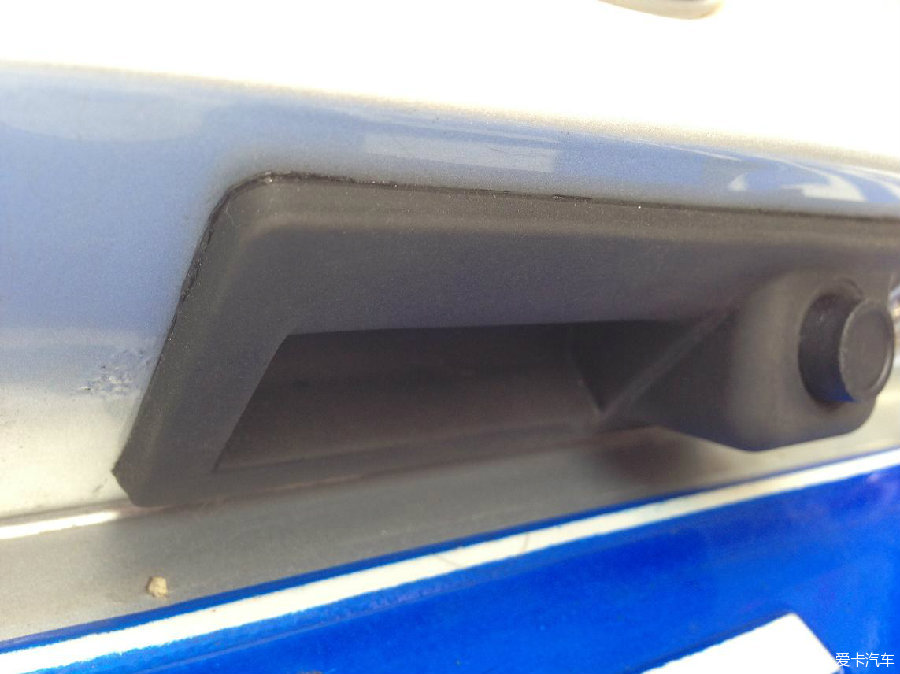

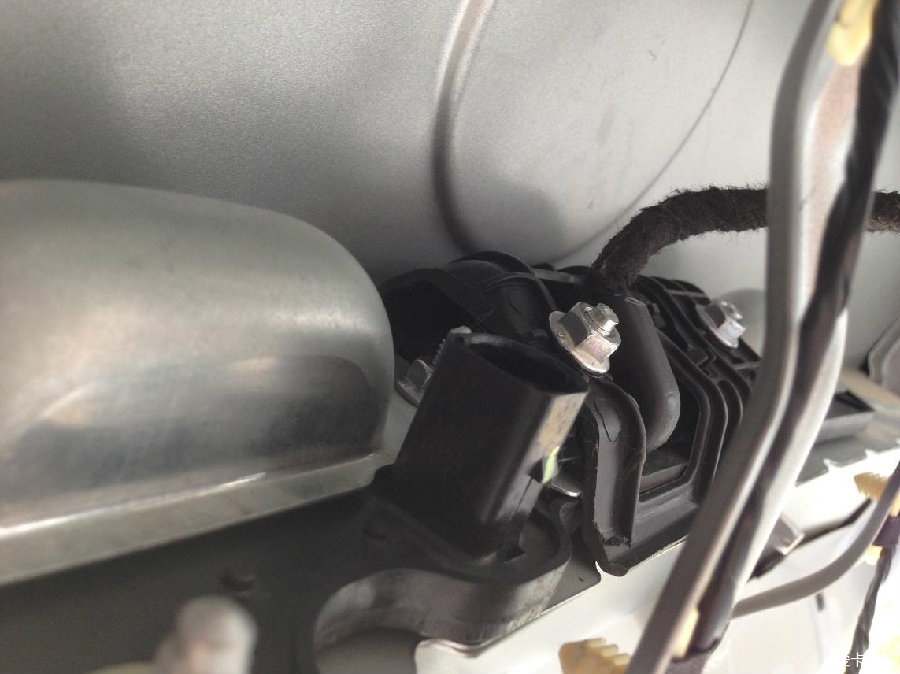

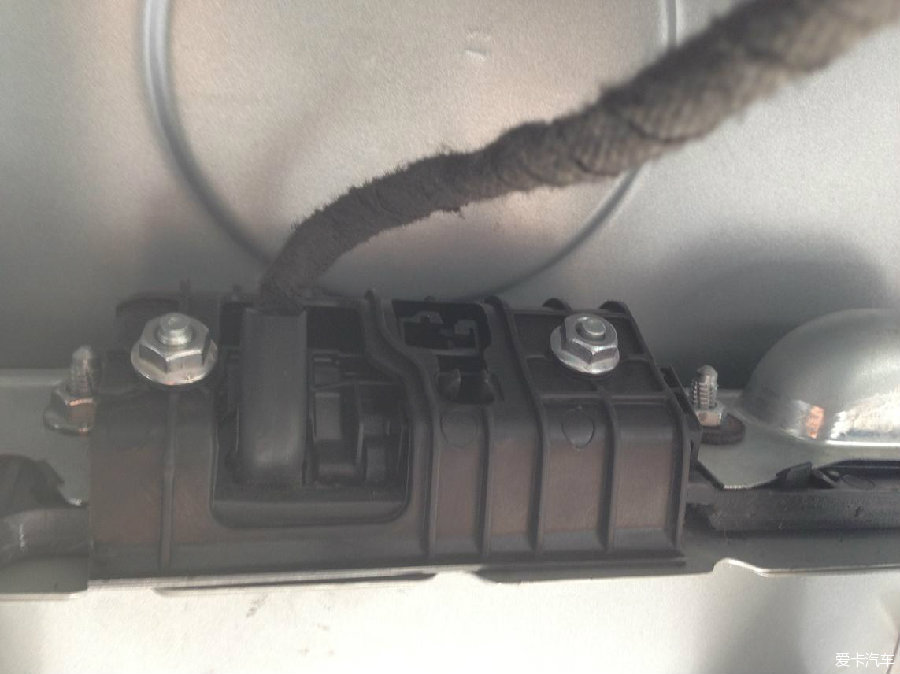

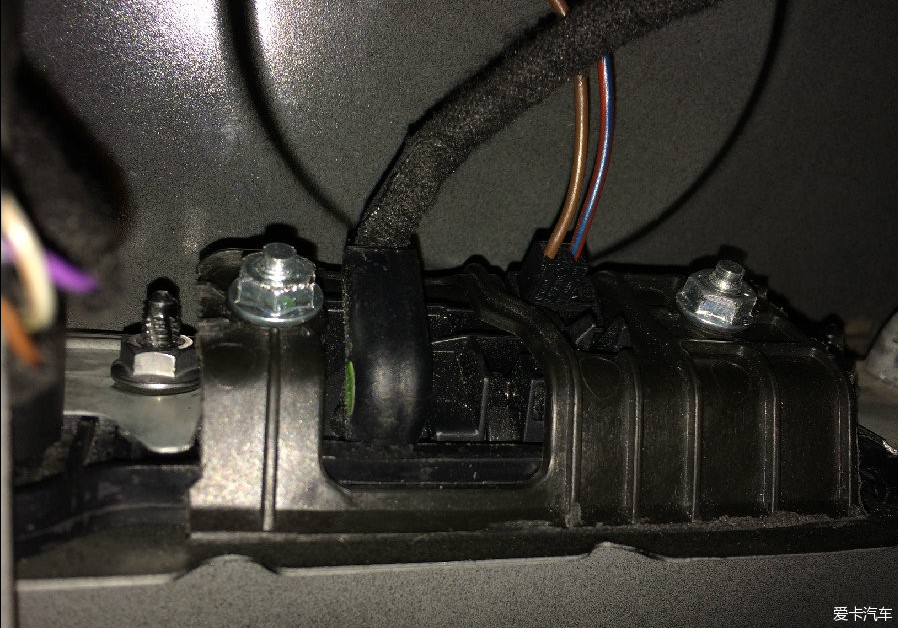

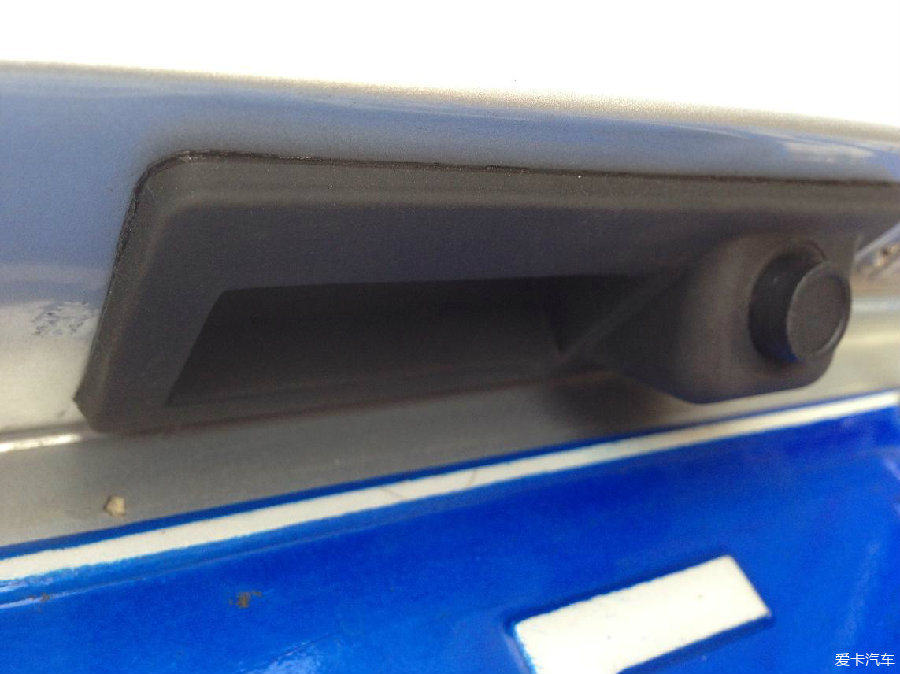

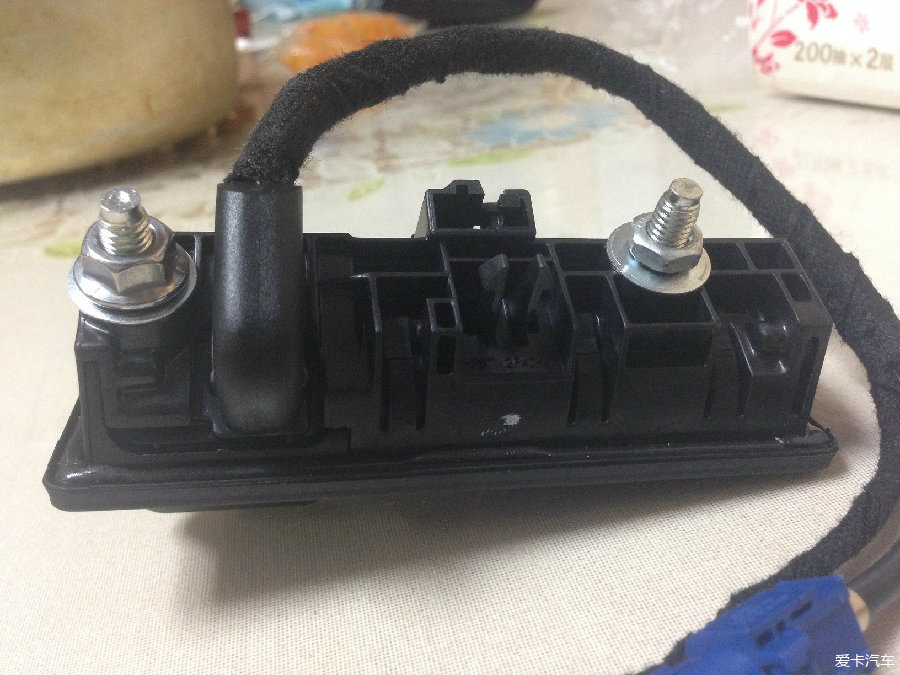

新的手扣底座一定要买，我买的原厂塑料的，两侧也需要切割掉，切割位置可以参照照片中的位置。底座虽然是塑料的，但是从内侧通过螺帽能很有力的拉紧手扣摄像头总成，可以让外侧手扣边缘严丝合缝，甚至无需做打胶防水。

3、接口改造与布线

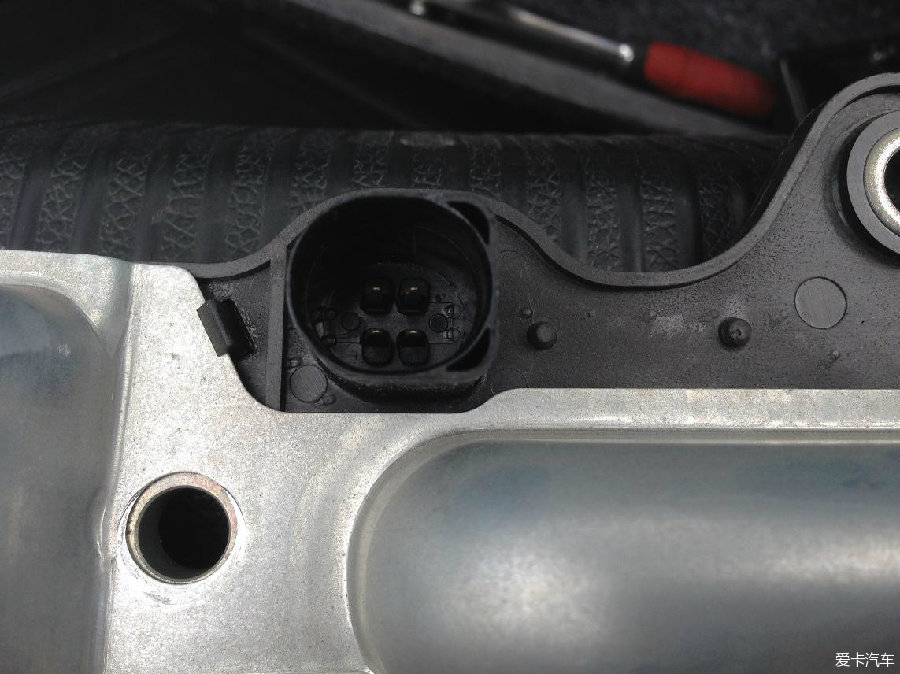

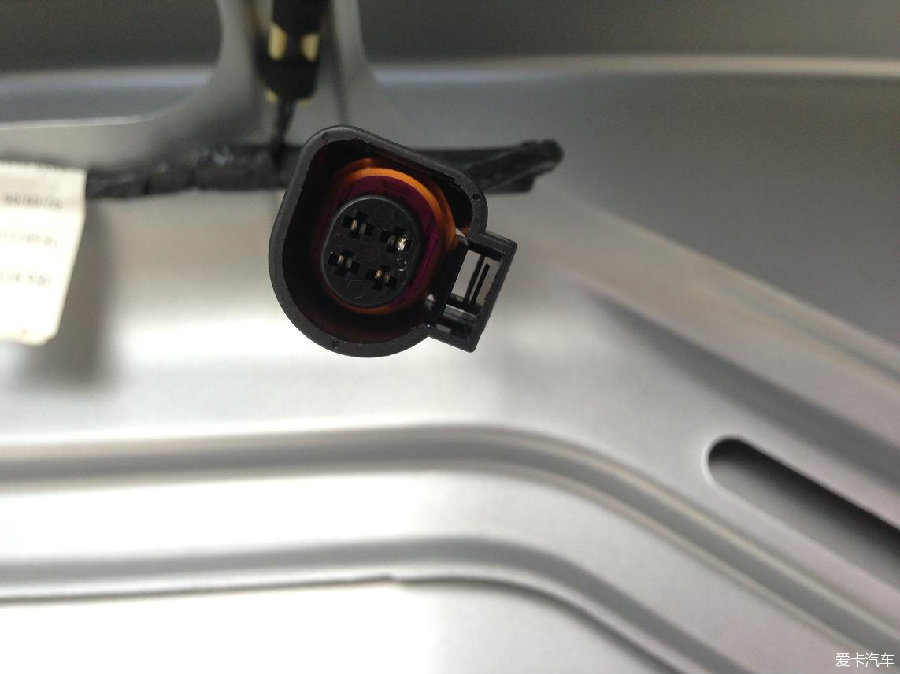

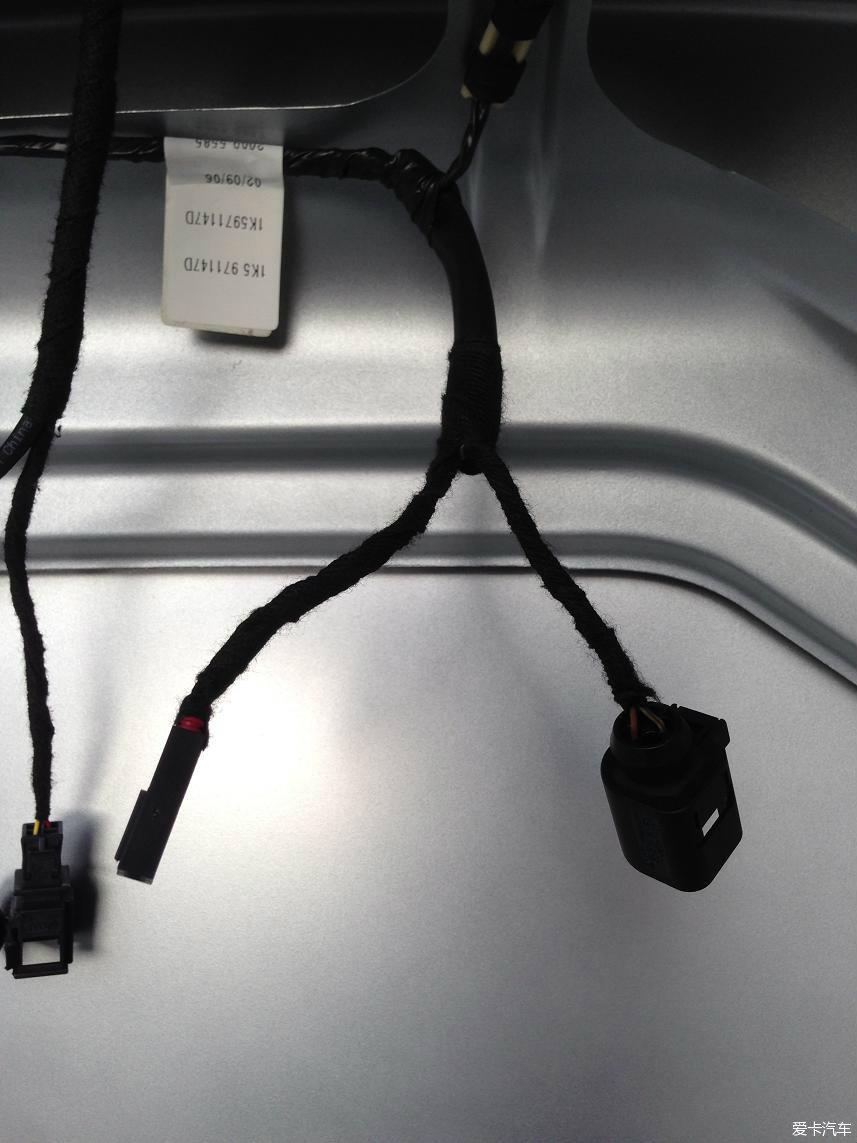

原厂牌照灯底座和原厂线束插口（两组是手扣电控开关，两组是牌照灯泡供电，其***用一根接地）

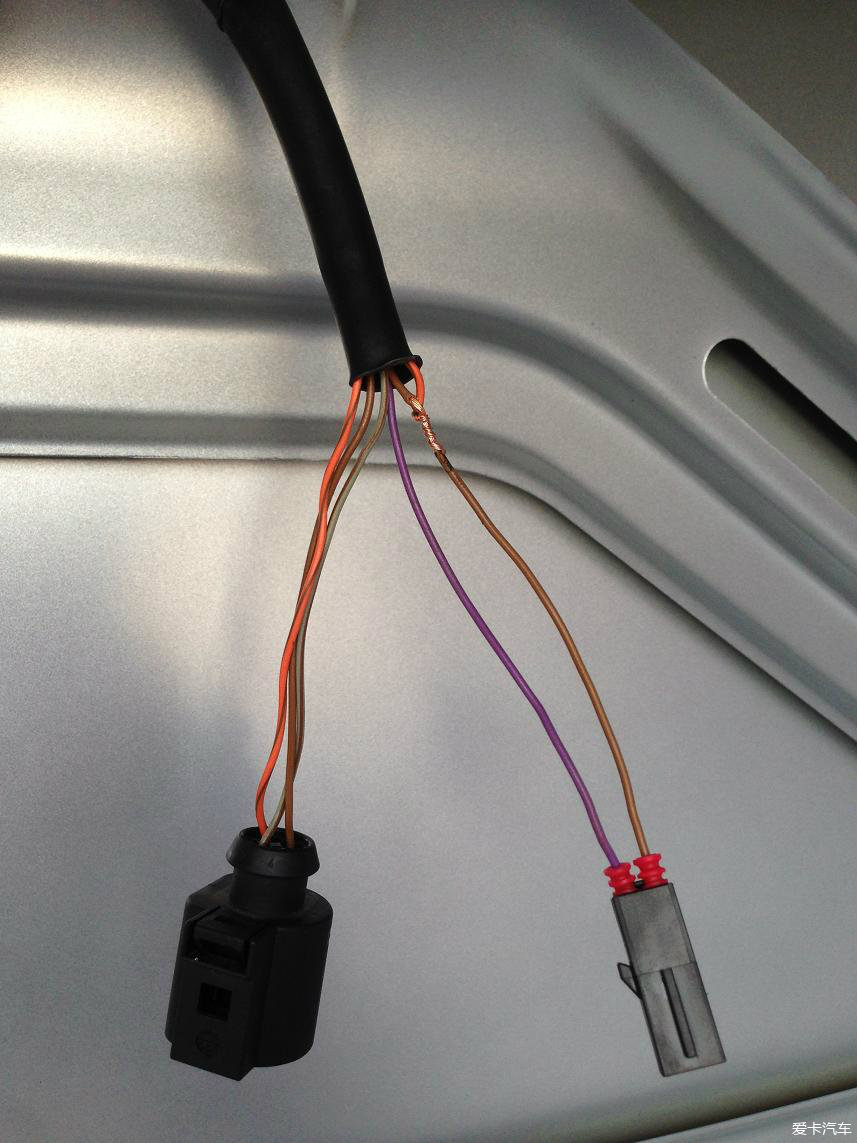

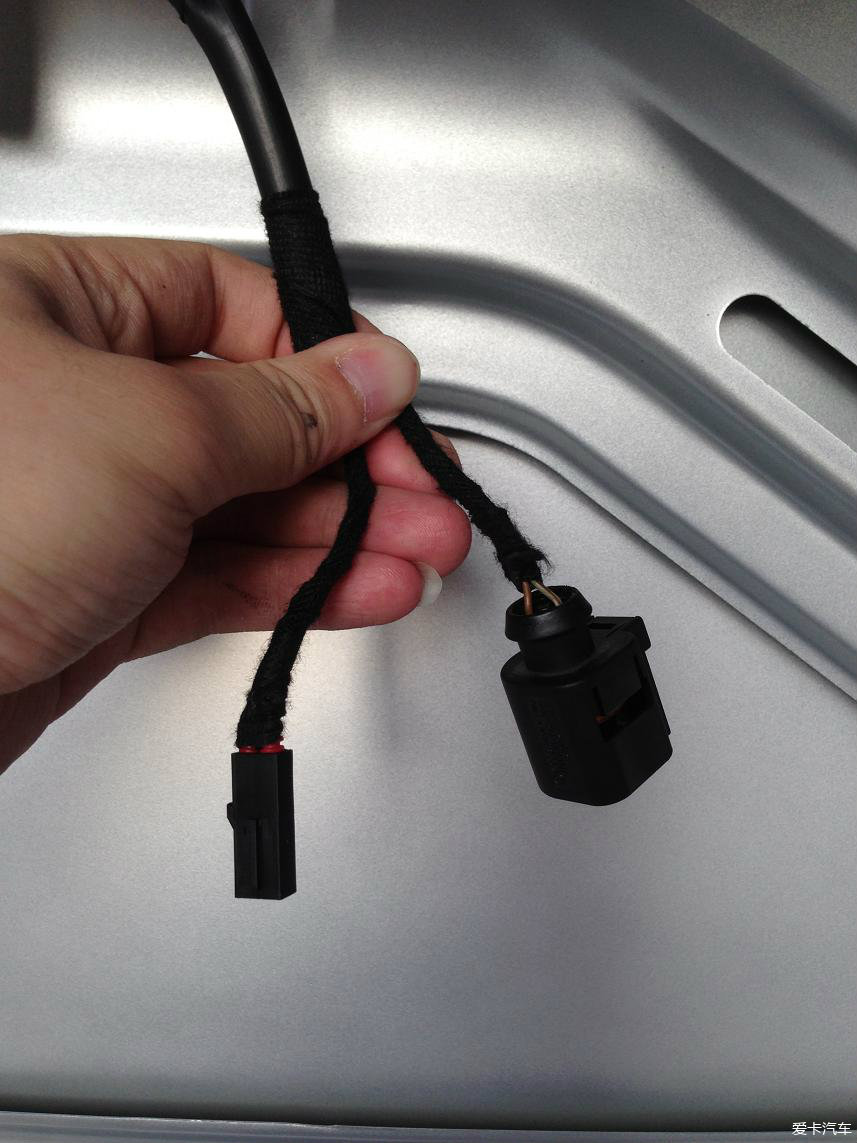

分离原厂接口，退出手扣电控开关的两个端子，具体是退哪两个，可以到时候查一下针脚的定义。换用新购买的电控开关接口插入手扣总成的接口。引一根接地进原接口就可以完成给牌照灯的供电。布基胶带绑扎，原厂范，做两个分离就可以了，不需要多余的接线，原厂接口线束的长度非常适合。

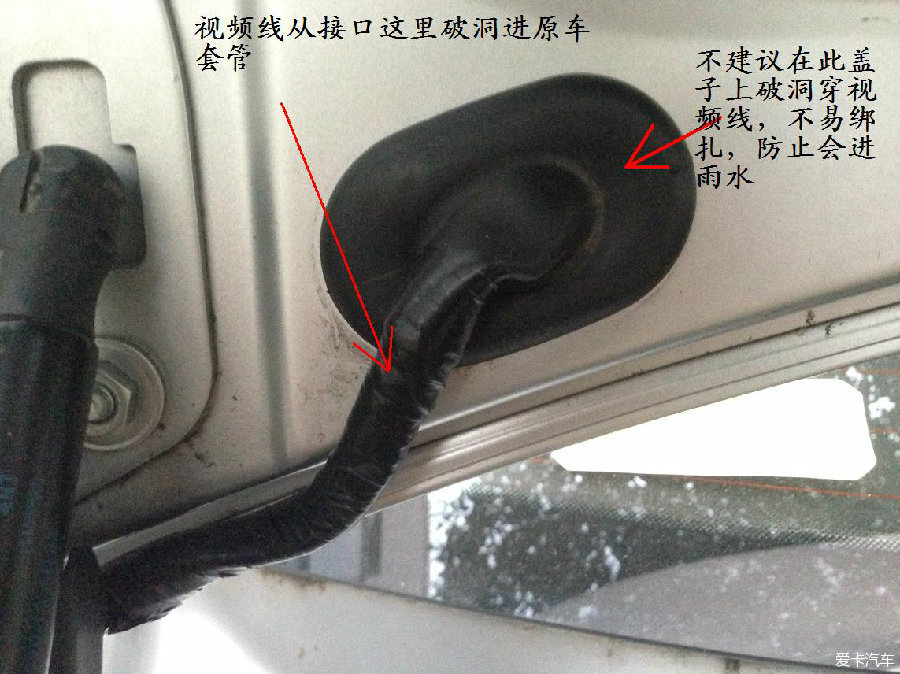

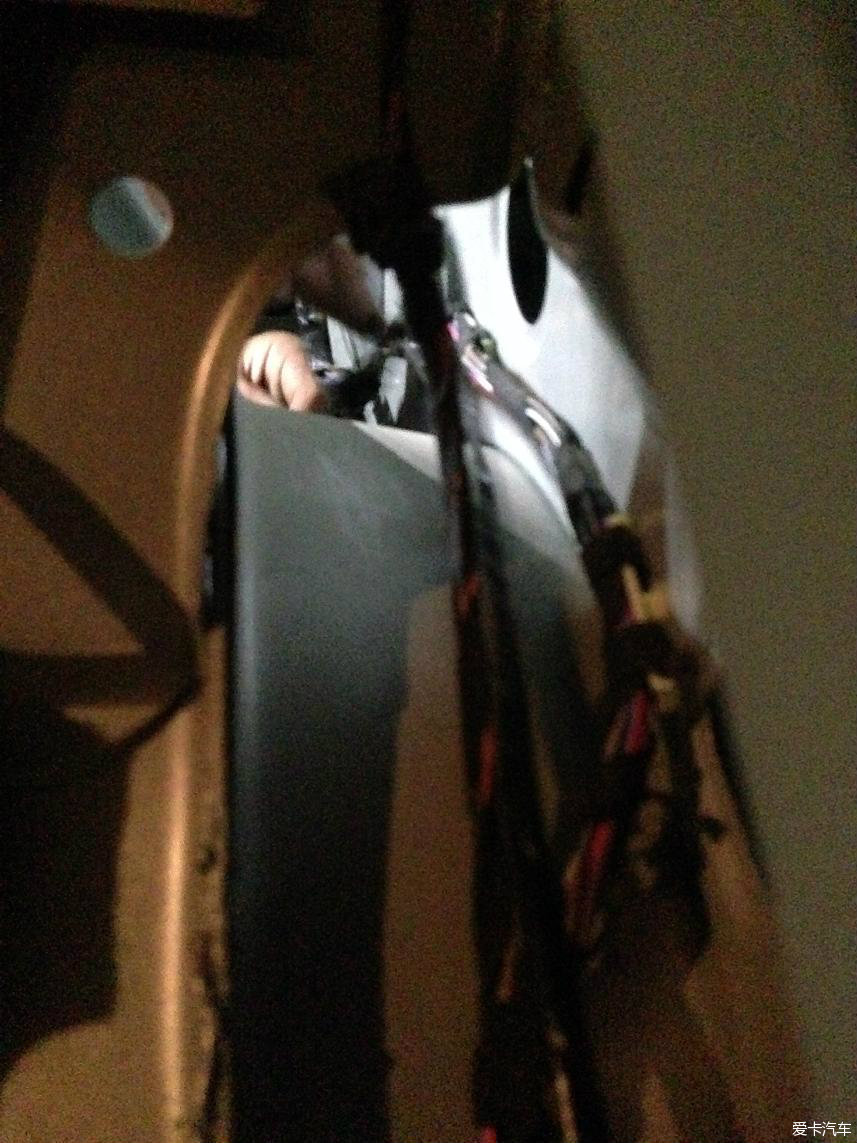

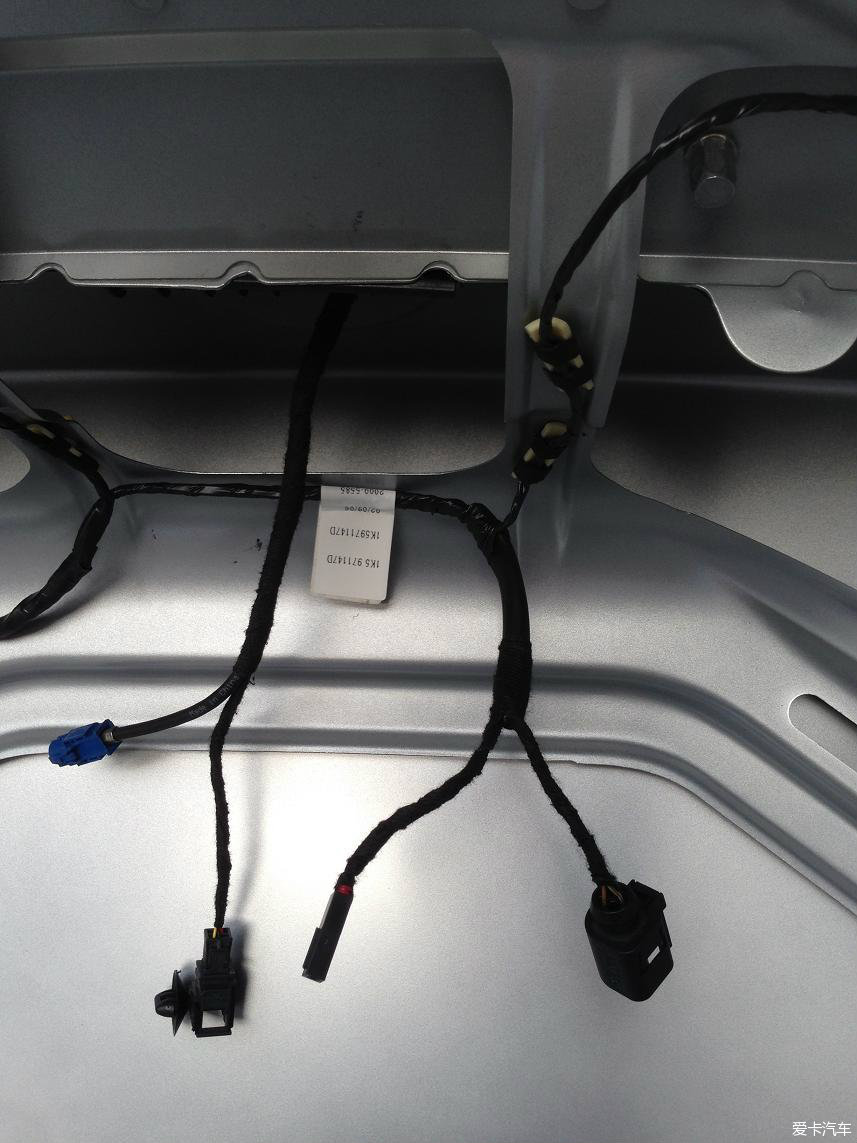

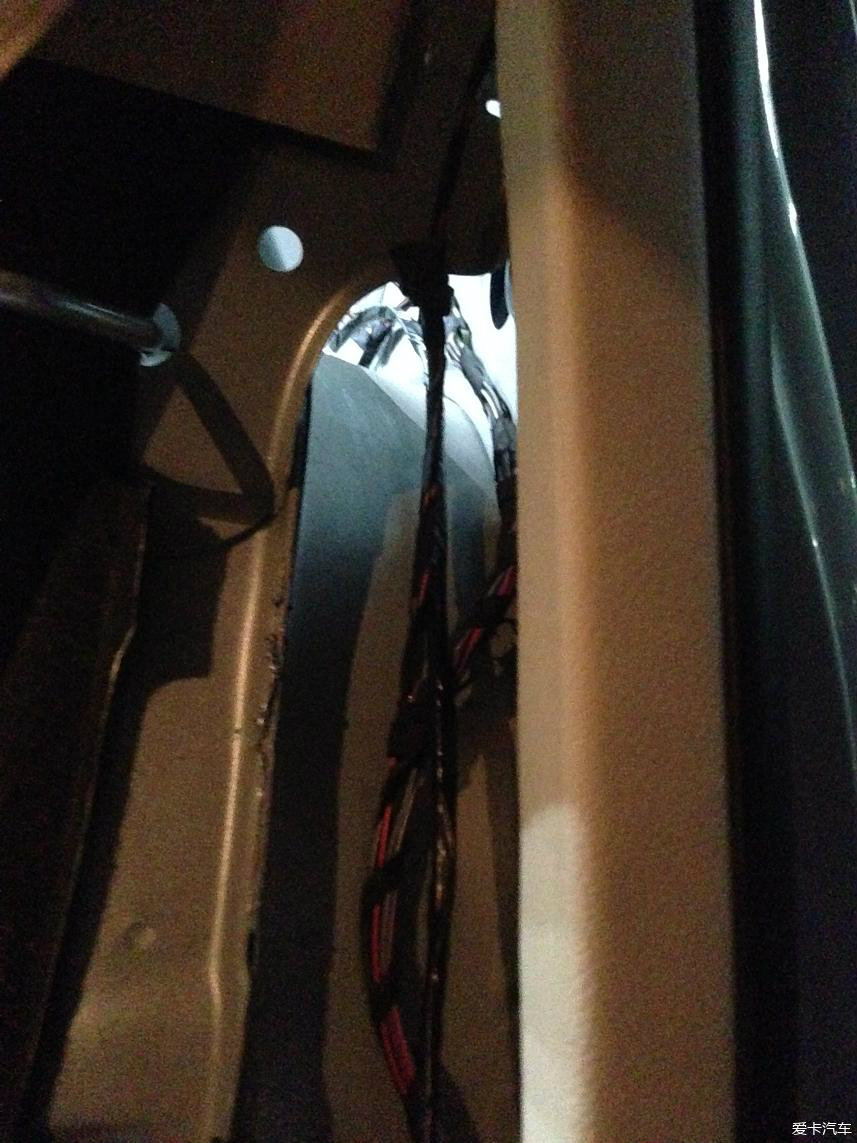

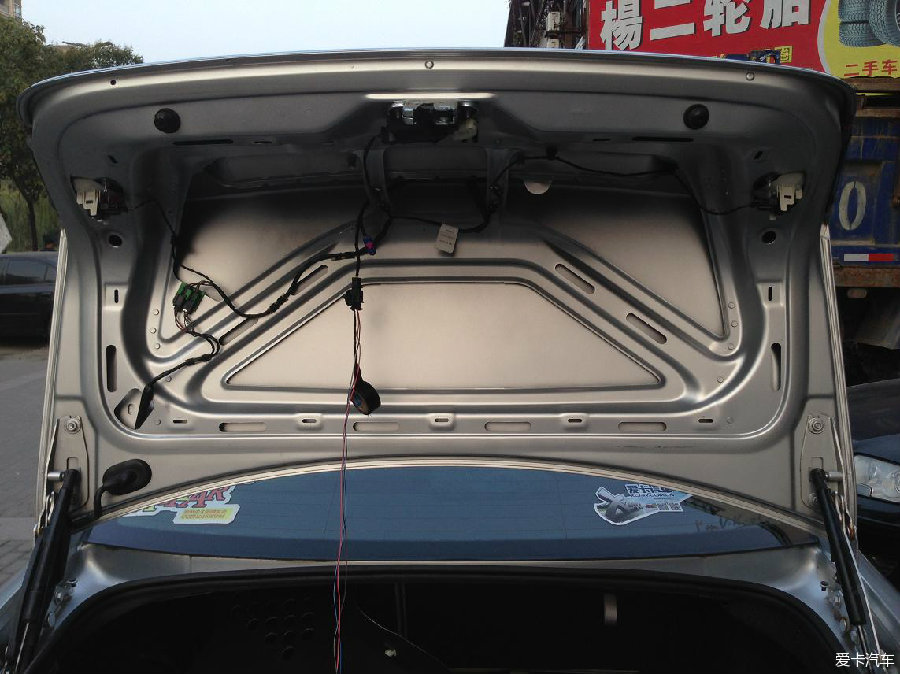

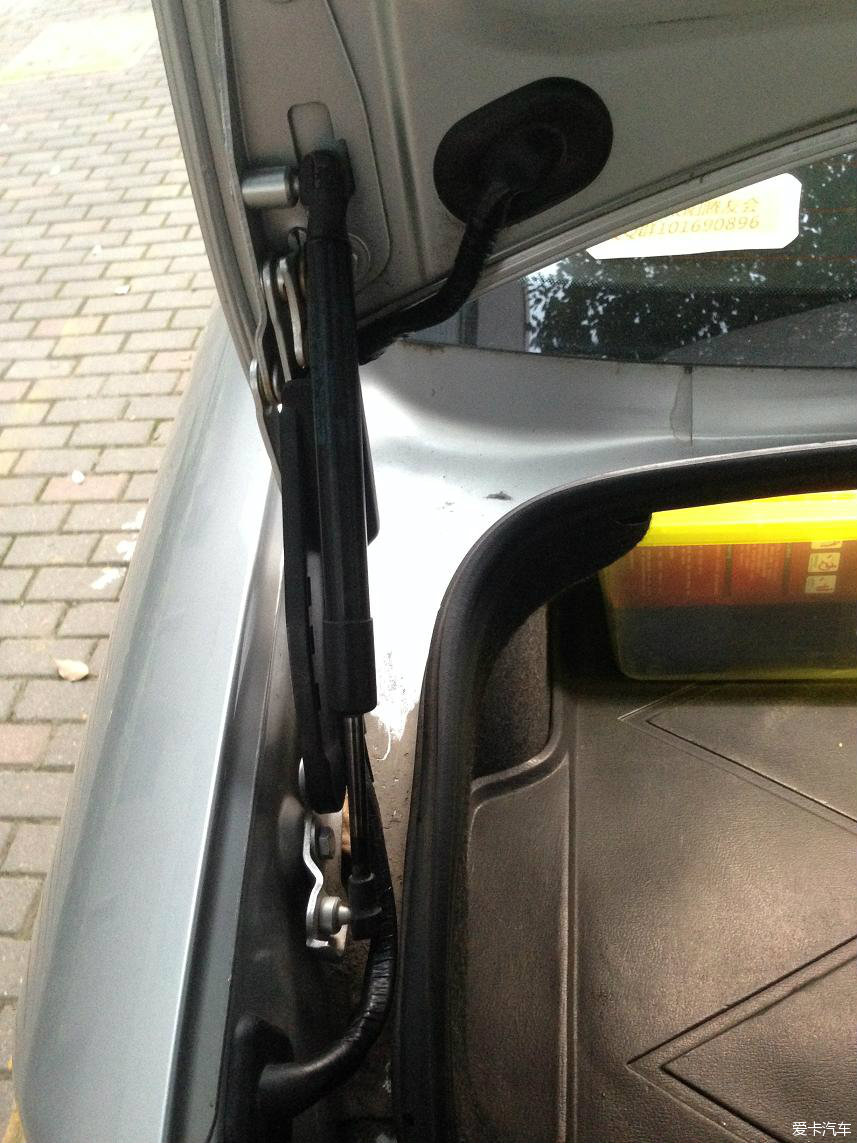

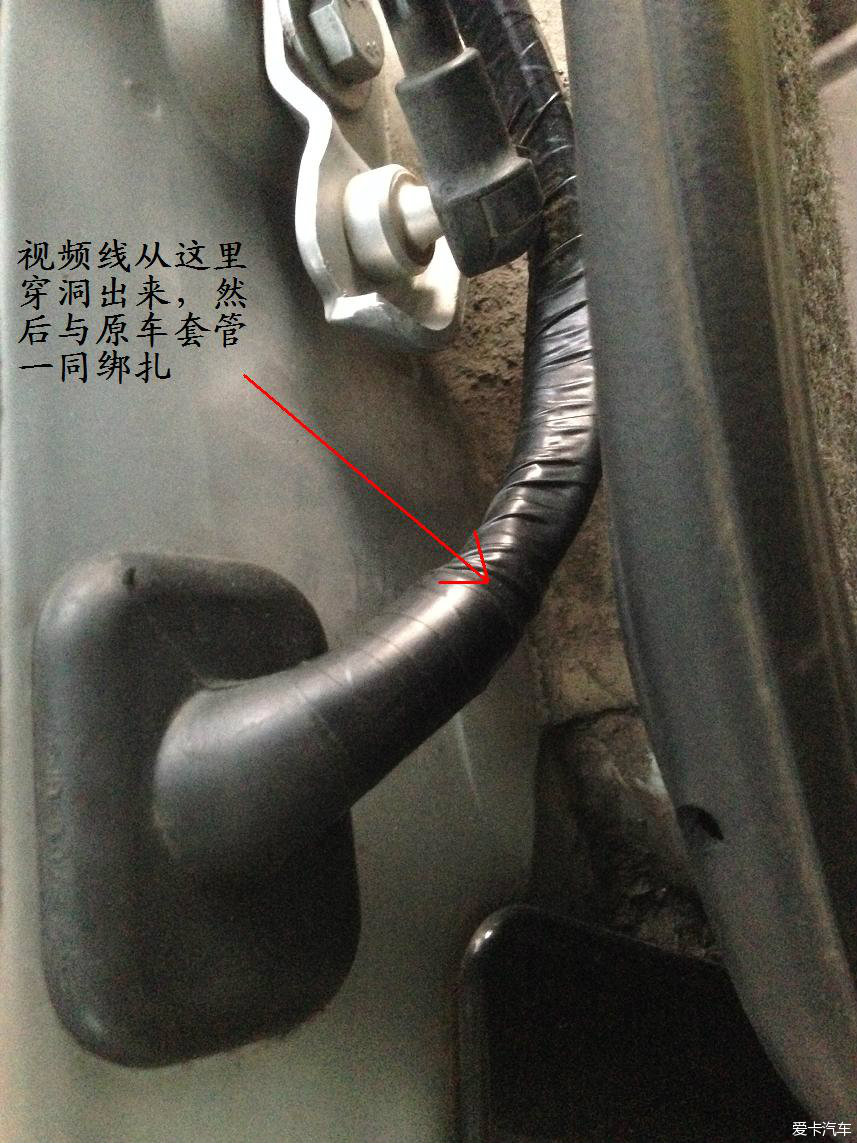

摄像头的一根供电和一根搭铁用铁丝引导走了原厂套管到后备箱左侧内部（液压撑杆下方的原厂套管）。视频线太粗了，最终方案是在进出套管接口外的管子上穿洞出来（避免在接口上打洞会有进水的可能性），然后再绑扎起来放回线槽的位置，不担心进水。这个部分有点小复杂，当时帮忙穿线走线了，没能拍下细节的照片。现在只有完成图了。

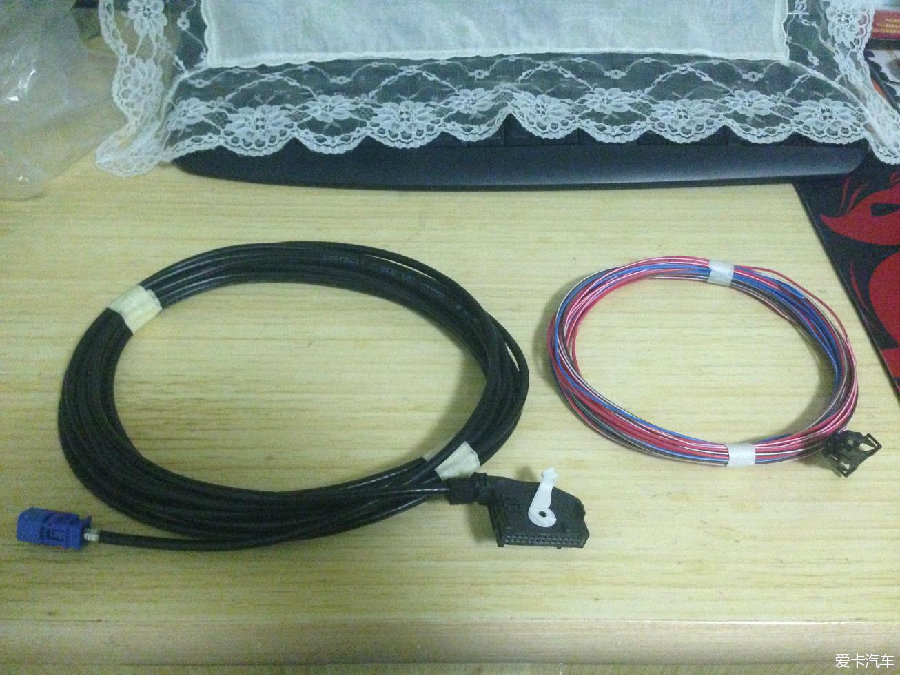

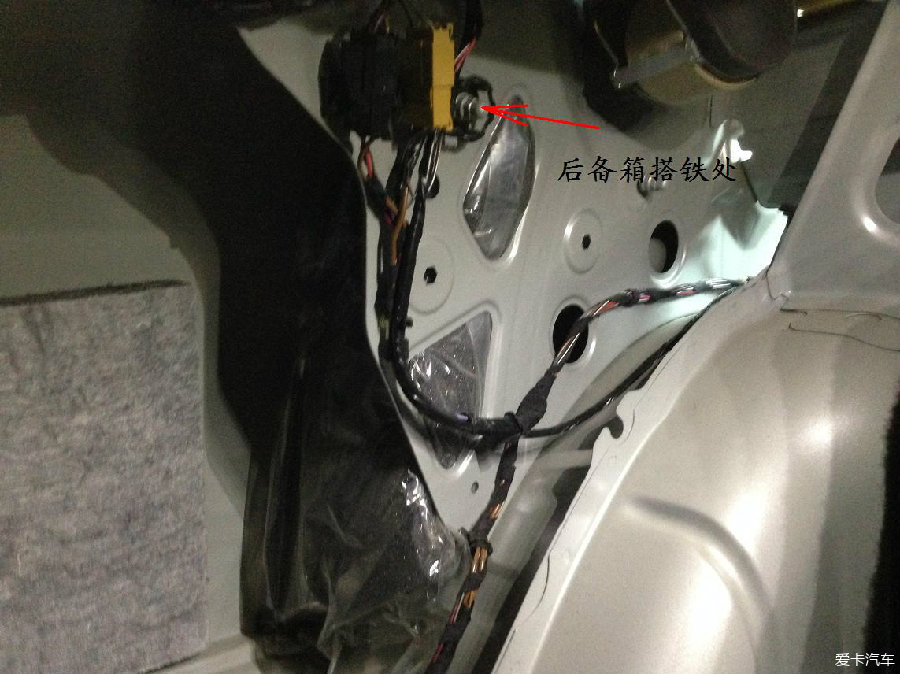

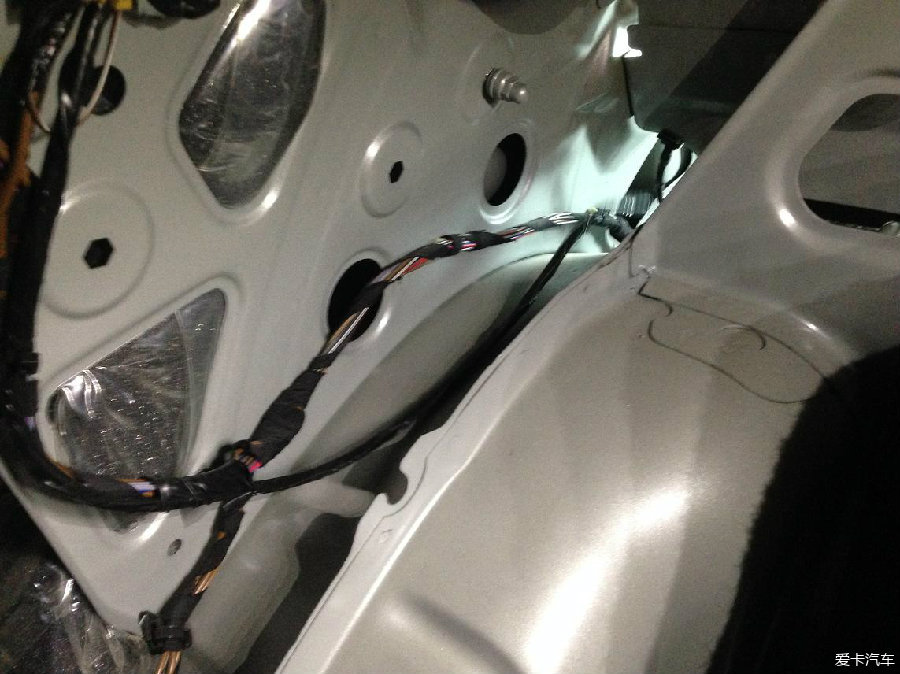

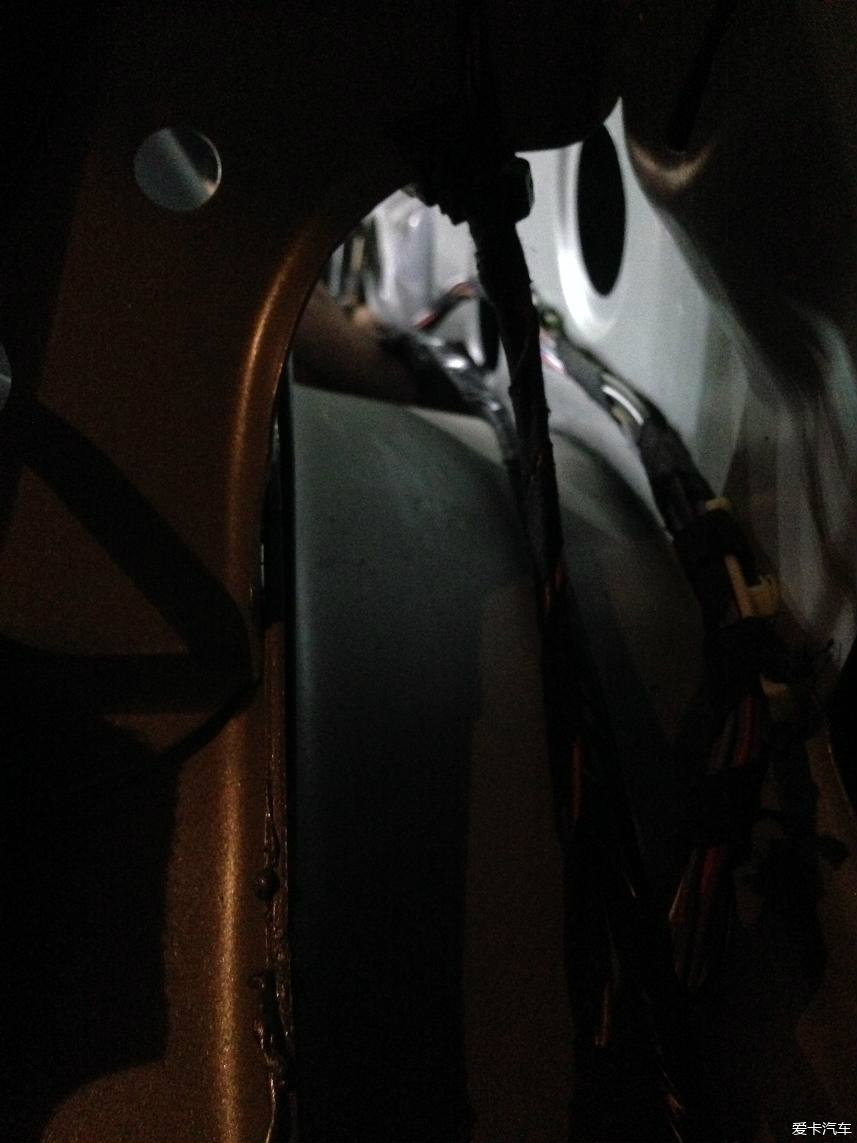

后备箱原厂位置搭铁，剩余一根视频线一根常电线全部包裹胶带跟随原厂线路从左侧下槛铺设至前驾驶室。电源线、视频线很简单了，不用说接法了。因为考虑到选材的途径不同可能会让购买的线束颜色不一样，具体接线布线按照购买时卖家的说明去完成。

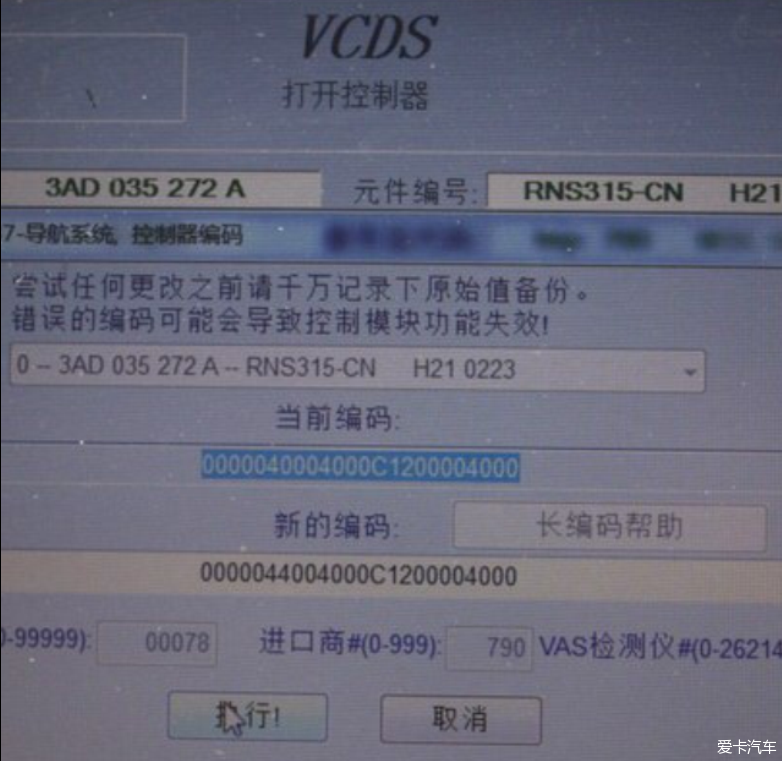

新的编码输入，点击执行，挂入倒挡，立马见图像，一次性成功完成此次小改造。请RNS315主机的朋友记下该编码，因为RNS510/RNS315/RCD510安装完倒车摄像头后的编码修改方式和方法都不一样。

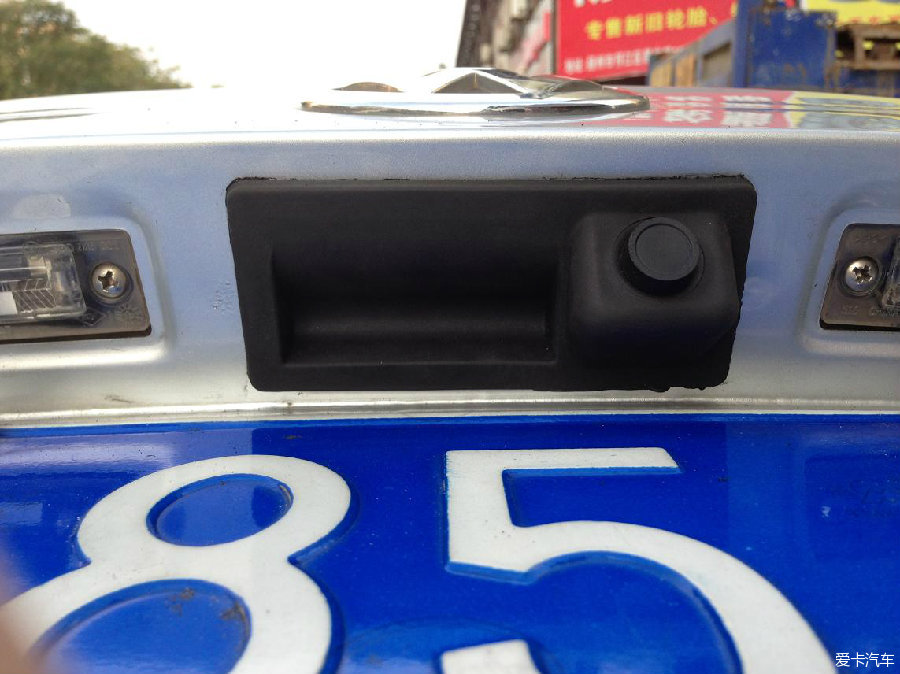

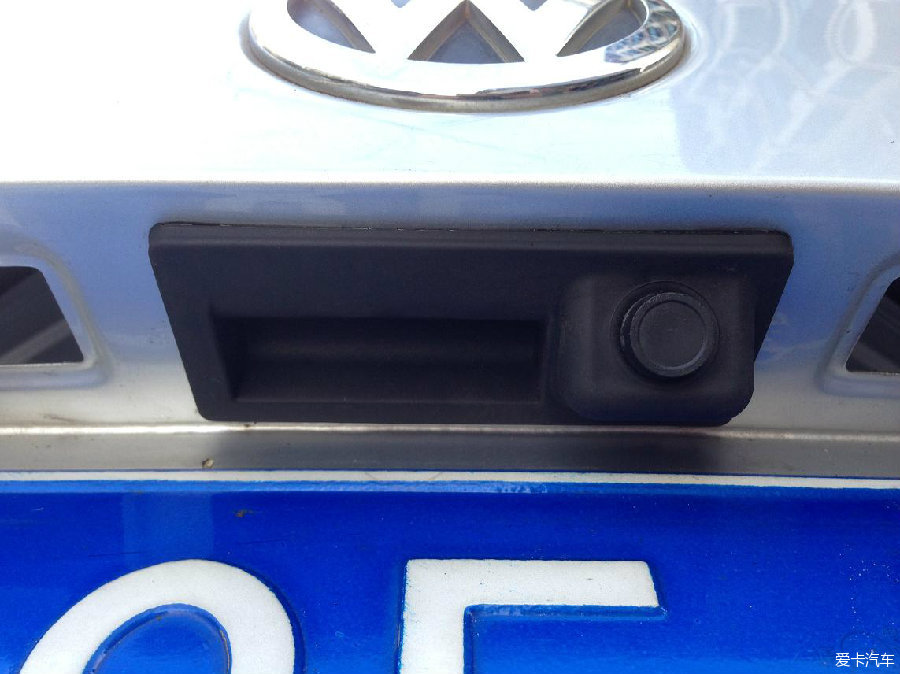

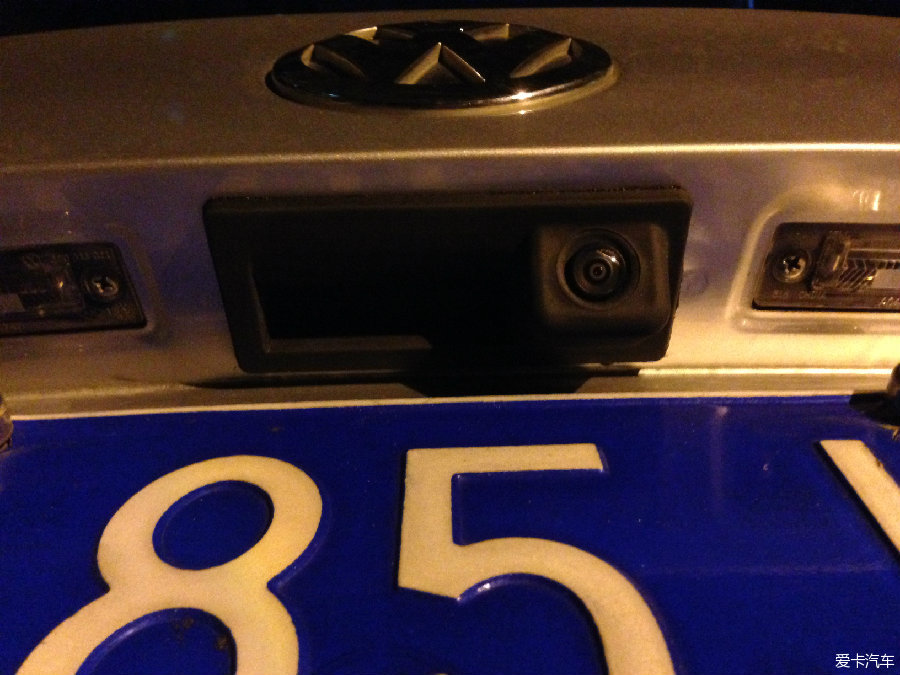

改装期间有一些方案的摸索，加上个人要求比较高，必须细致的处理每一个细节。所以时间有点长，共花费6个小时的时间。最终结果个人相当满意，堪称完美，希望能帮助到更多喜欢折腾、喜欢改装、喜欢原厂范的朋友们。
另外说明一下，我是2010款的1.4T手动档车型，挂入倒挡后，会有一秒多的延迟才会接入视频图像。同时多媒体播放不会暂停也不会降低音量。回空档后，视频图像会有五秒左右的延迟关闭。提供给有需要的朋友参考。

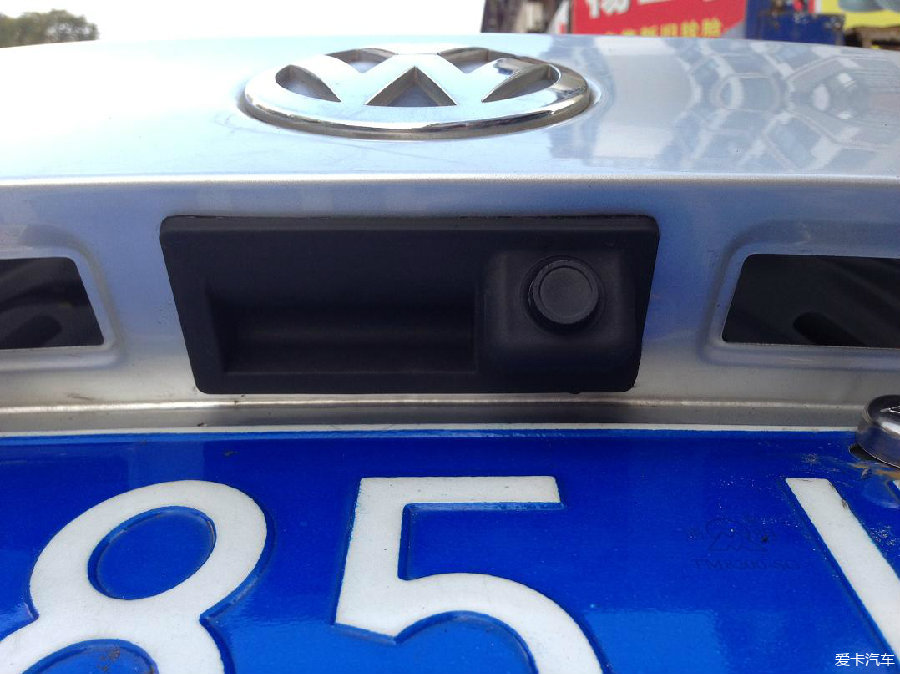

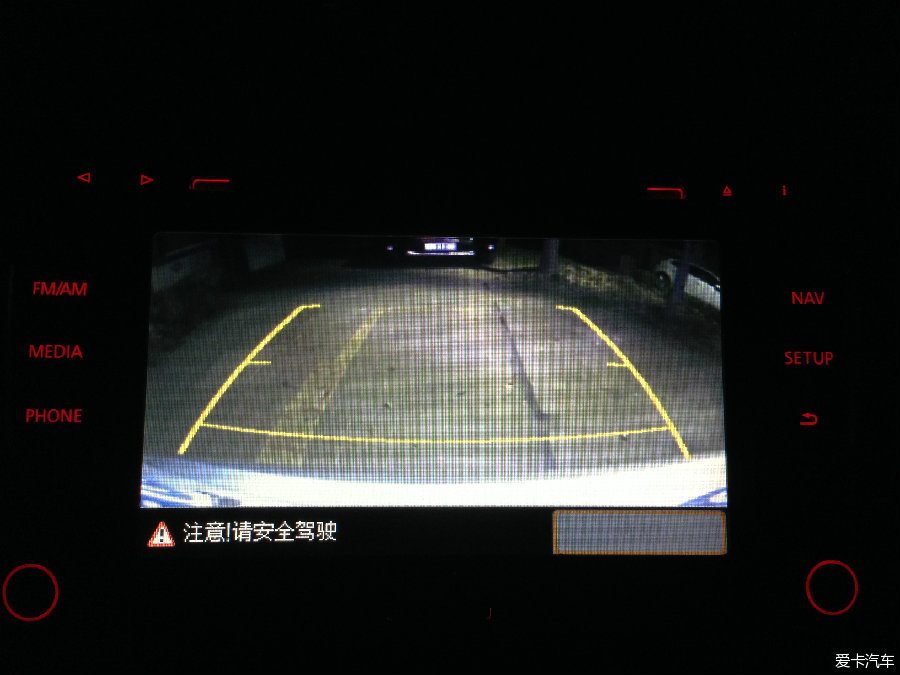

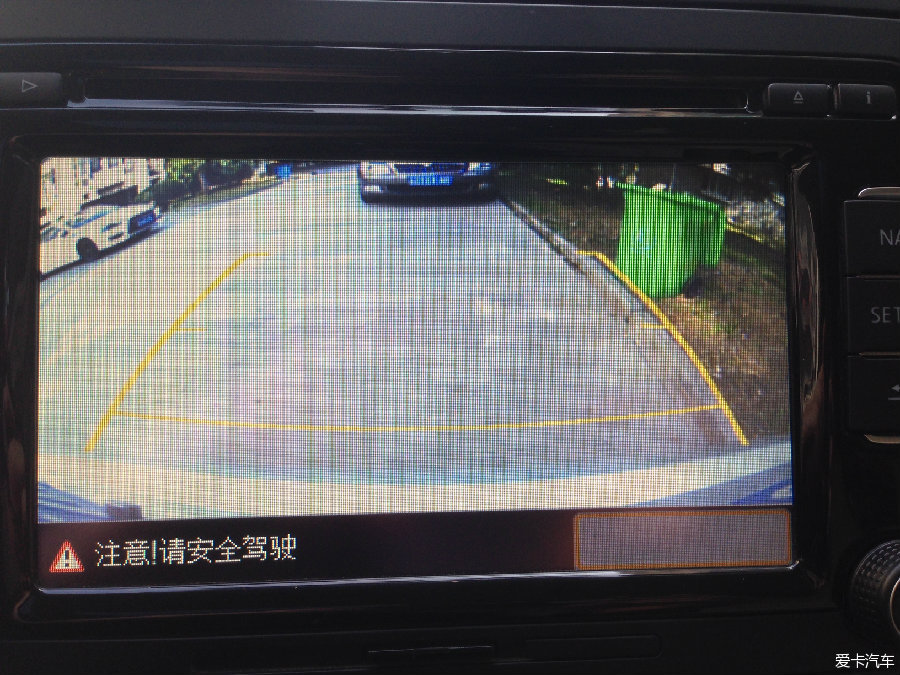

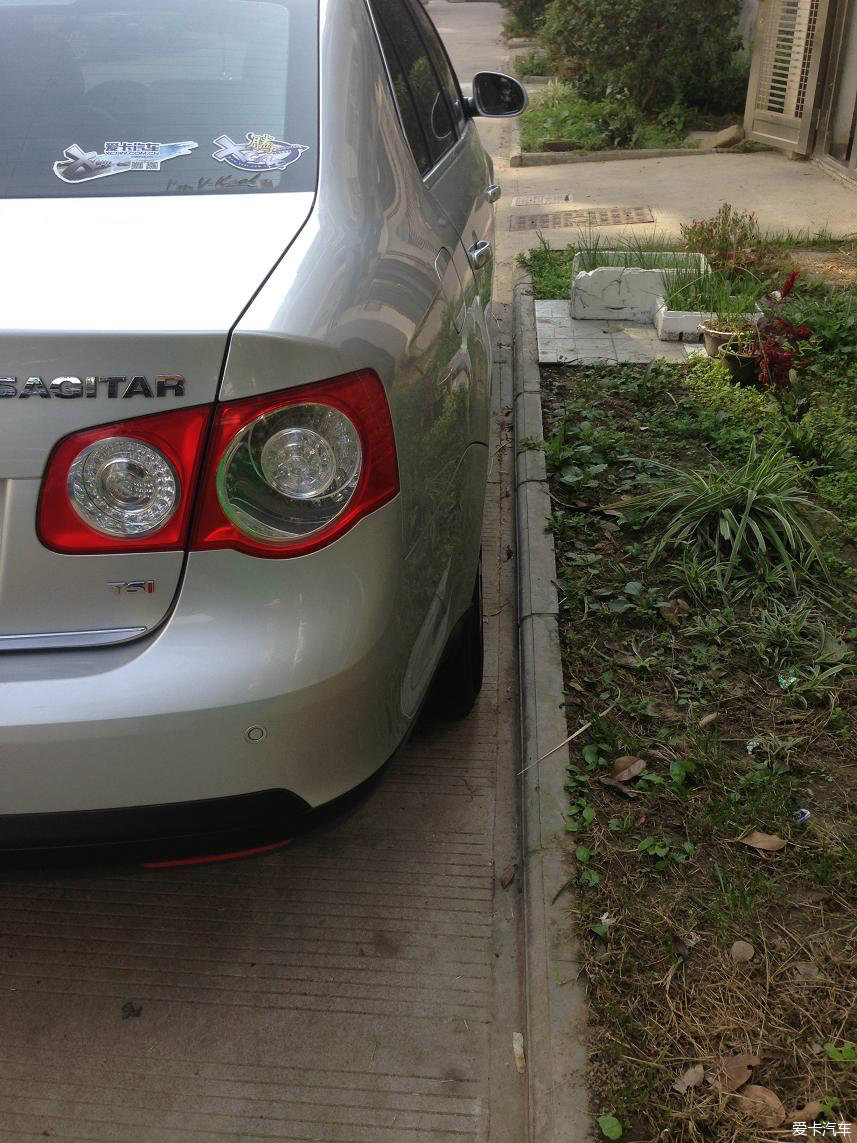

这是今天倒车视频图片与实际对比的两张照片。注意看一下右侧的路牙。摄像头理论上不在居中的位置，但是成像效果看不出来区别，刻意在后方中间部位放了一个参照物，视频上肉眼看不出什么区别，还是很居中的。
（作业完毕）谢谢收看！~
[ 本帖最后由 yangyi119 于 2015-10-21 22:05 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

yangyi119 2.3W+ 爱卡币 2899 帖子加关注发私信青铜元老注册 2011-06-02 来自江苏省\|扬州市	发表于 2015-10-21 20:46 IP属地：未知 2楼一楼占位
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

yangyi119 2.3W+ 爱卡币 2899 帖子加关注发私信青铜元老注册 2011-06-02 来自江苏省\|扬州市	发表于 2015-10-21 22:04 IP属地：未知 3楼二楼预留瓜子水果可乐汽水.............
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

月色清风耀锅 078 13.3W+ 爱卡币 30572 帖子加关注发私信黄金元老注册 2010-11-16 来自江苏省\|无锡市	来自爱卡Android版发表于 2015-10-21 22:21 IP属地：未知 4楼还好我来了，帮顶下，顺便提示下，外观党不及格！"到车还是多探头探脑下子……8错
	https://image.xcar.com.cn/attachments/a/day_180522/2018052216_6bac3dc61830a5301147TFZAoumrxbB2.gif [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

yangyi119 2.3W+ 爱卡币 2899 帖子加关注发私信青铜元老注册 2011-06-02 来自江苏省\|扬州市	来自爱卡iPhone版发表于 2015-10-21 23:09 IP属地：未知 5楼引用月色清风于 2015-10-21 22:21:18 发表的回复还好我来了，帮顶下，顺便提示下，外观党不及格！"到车还是多探头探脑下子……8错感谢耀哥来顶！年底上樱桃红尾灯，明年换轮毂！ [ 本帖最后由 yangyi119 于 2015-10-22 11:16 编辑 ]
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

sallyce 5.5W+ 爱卡币 1464 帖子加关注发私信黄金元老注册 2012-10-06 来自天津市\|天津市	来自爱卡Android版发表于 2015-10-21 23:13 IP属地：未知 6楼下一步自动泊车吧
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

天天向上的同学 1.8W+ 爱卡币 1628 帖子加关注发私信本站元老注册 2012-01-29 来自江苏省\|苏州市	来自爱卡iPhone版发表于 2015-10-22 00:25 IP属地：未知 7楼折腾个随动吧
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

cj20062008 2681 爱卡币 802 帖子加关注发私信黄金长老注册 2013-01-10	来自爱卡Android版发表于 2015-10-22 05:13 IP属地：未知 8楼为什么我换了rgb摄像头，倒车影像里的两条黄线是歪的。
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

微醉酒红 1.2W+ 爱卡币 430 帖子加关注发私信本站元老注册 2008-05-18 来自山东省\|青岛市	来自爱卡Android版发表于 2015-10-22 07:47 IP属地：未知 9楼难得的老速腾精品帖子，建议加精，不过个人觉得除了位置居中外这个方案是不如尚酷摄像头方案。
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

tntabc 11.6W+ 爱卡币 8386 帖子加关注发私信黄金元老注册 2008-11-25 来自江苏省\|无锡市	来自爱卡Android版发表于 2015-10-22 10:23 IP属地：未知 10楼想法做法细节都码出来了，做了我改这个想写而没落笔的事，不容易，
	[每日热点]:【旅行游记】夏天的乌兰察布... 回复本楼 \| 评分 \| 举报
