电子风扇高速电阻重新接线
看来塞纳的电子风扇电阻接头烧糊的通病不弄不行呀。之前拔下来处理了一次，结果一周不到的时间又接触不好了，今天早上开着路上水温一上一下很不稳定，断定是高速电阻接触又不好了，天再热也不能偷懒了，拆下电阻减去塑料壳，剪开接头利用连接器进行螺丝连接，这下效果应该可以稳定了吧！低速电阻相对稳定暂时不做处理。小小作业欣赏图片

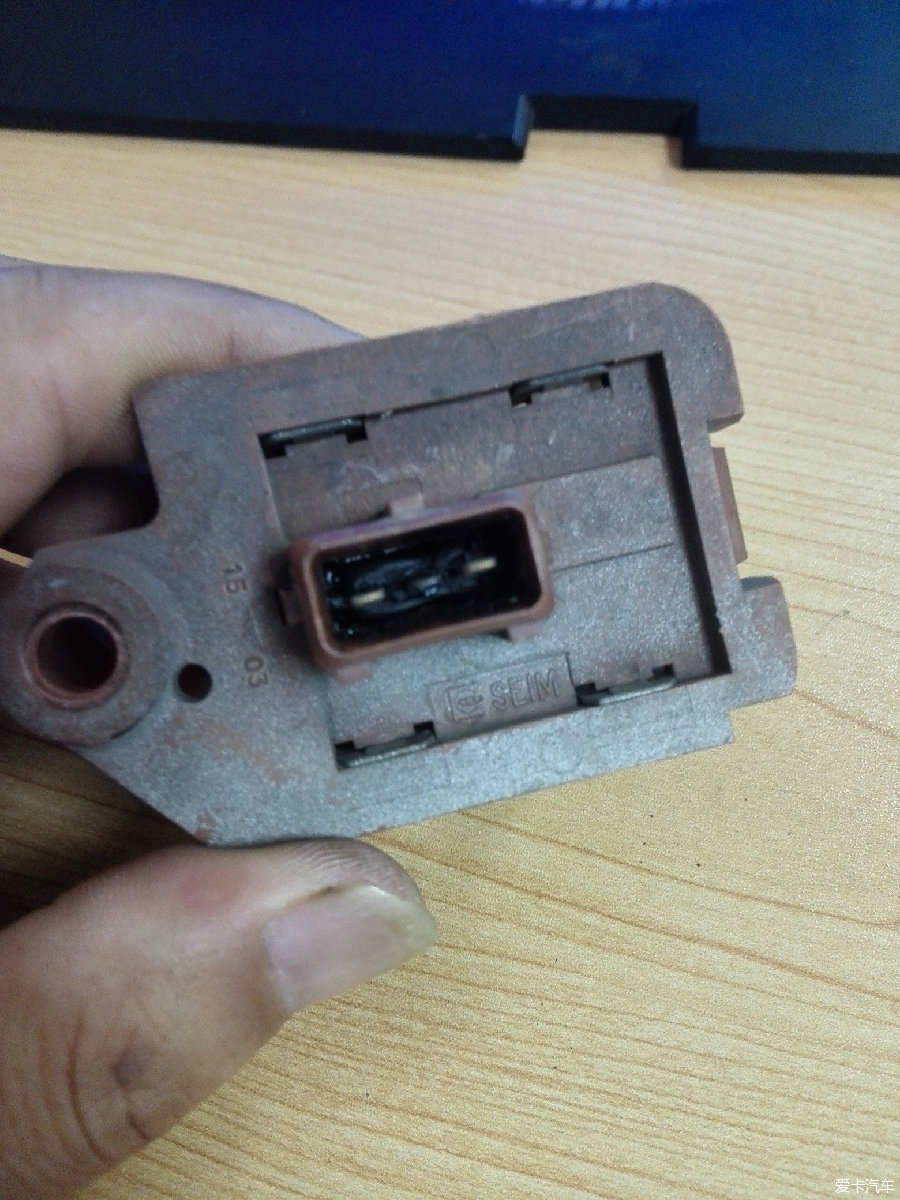

电阻塑料糊了

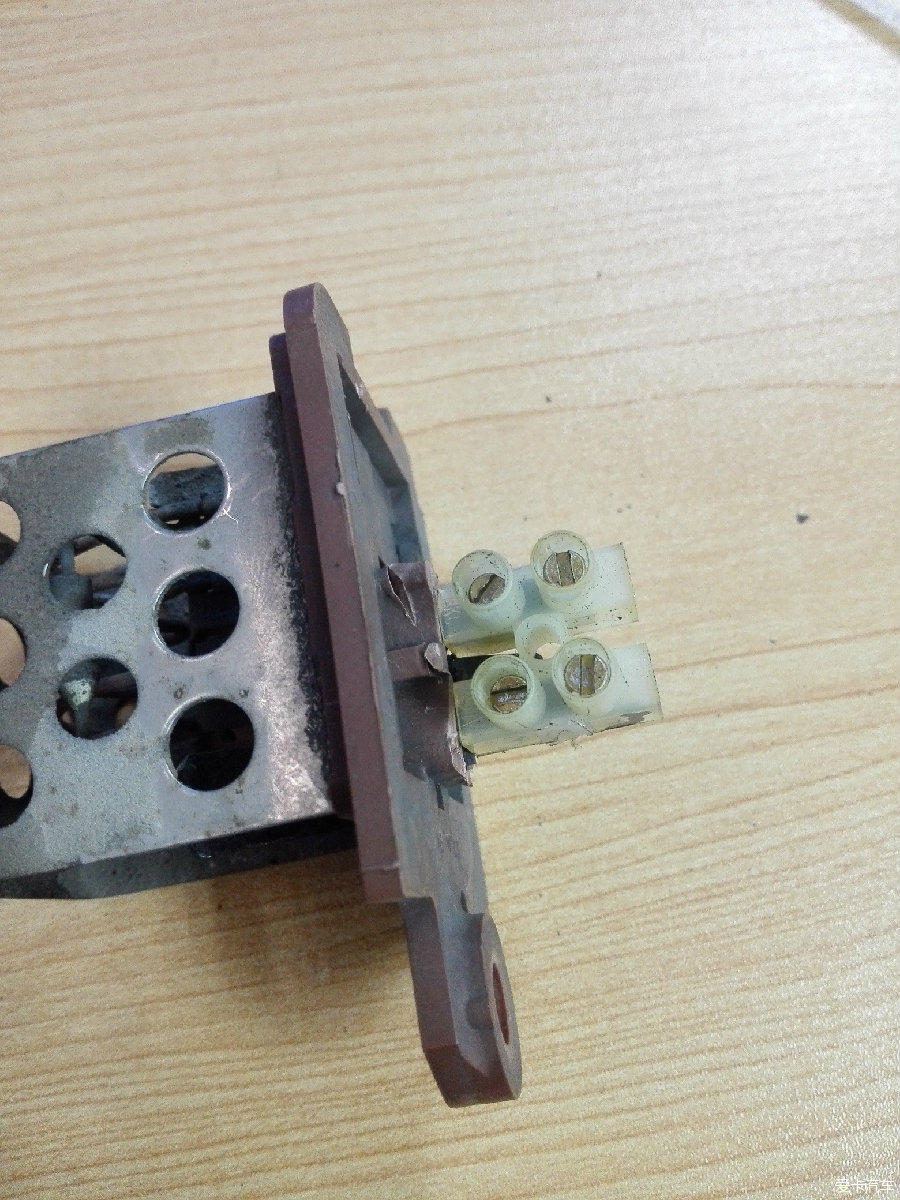

剥去部分塑料裸露针脚，插上连接器螺丝固定，方便维护

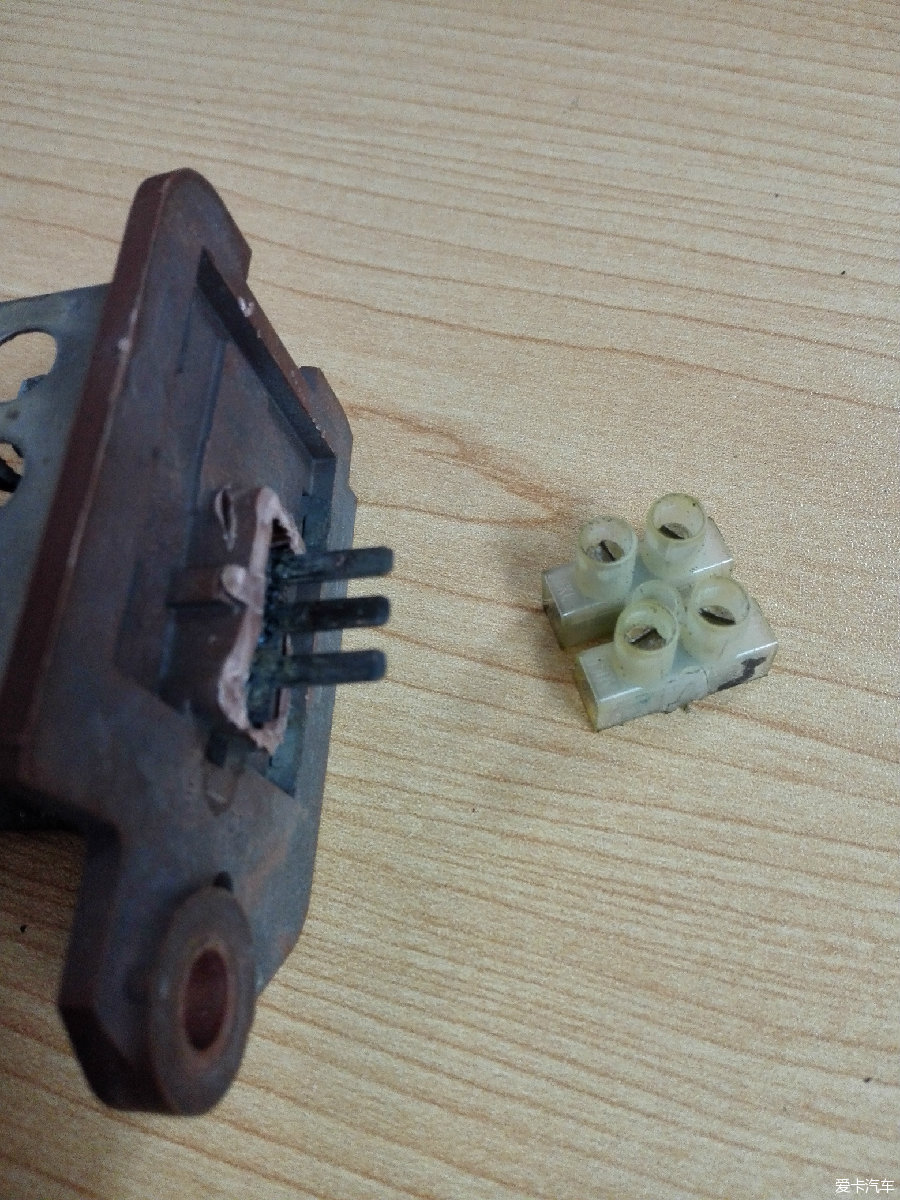

这个连接器规格正好插入

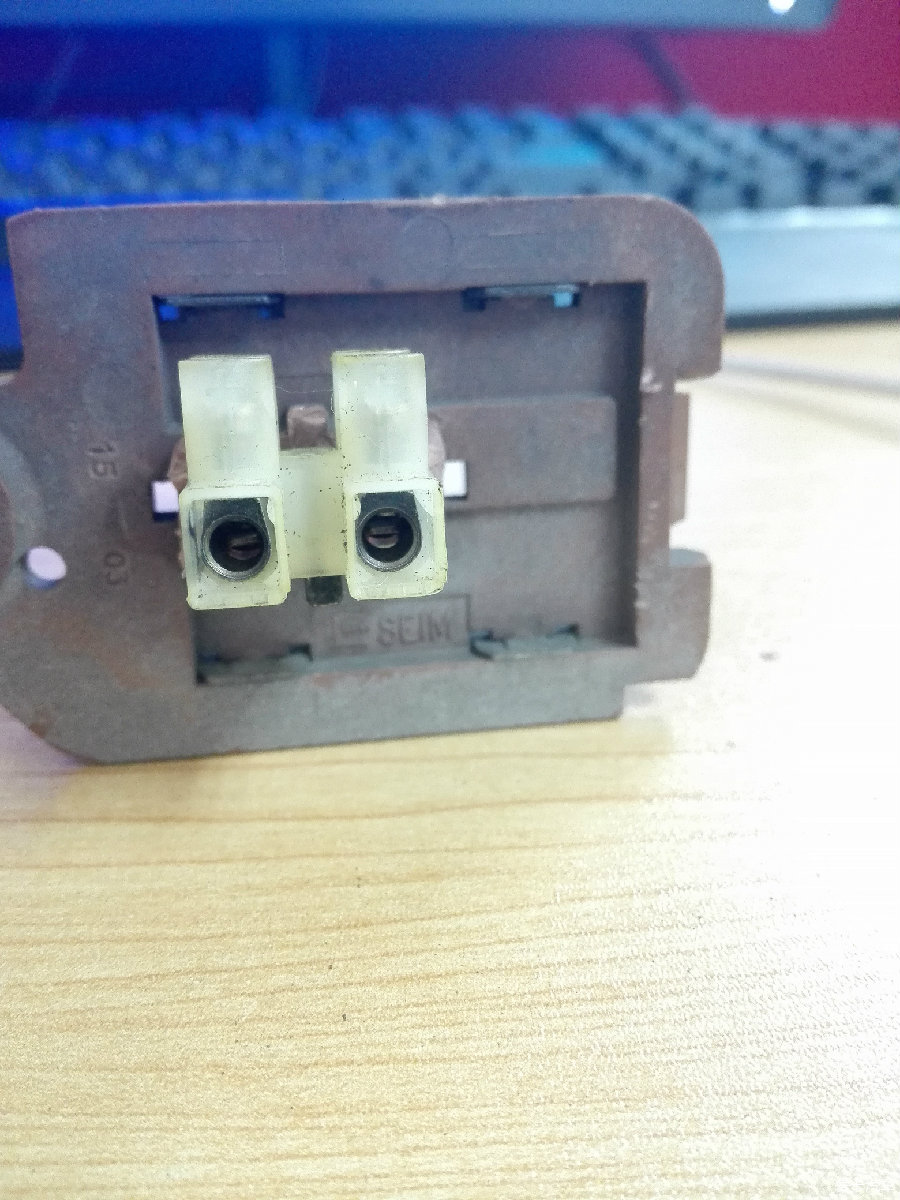

连接器插到底拧紧螺丝
接电线端的孔

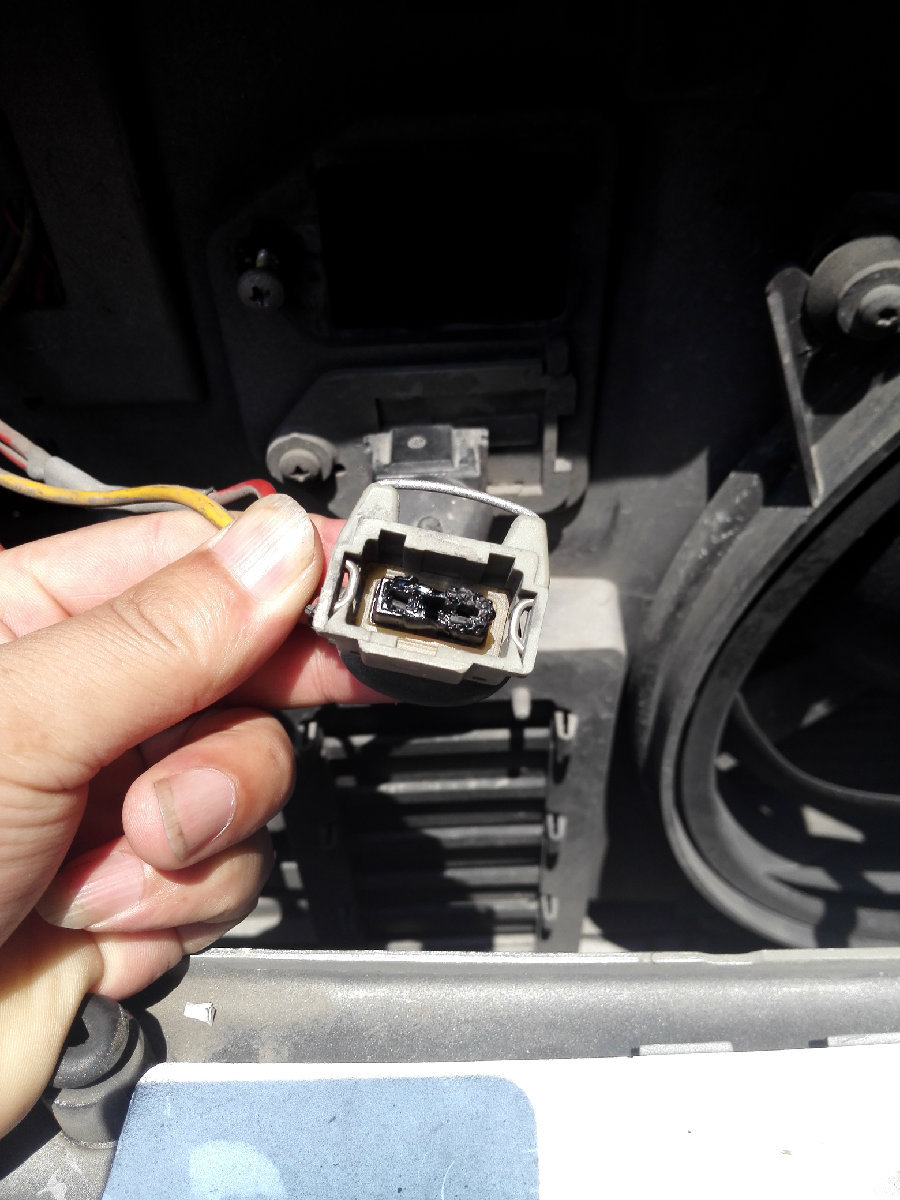

电线烧糊的更加厉害呀

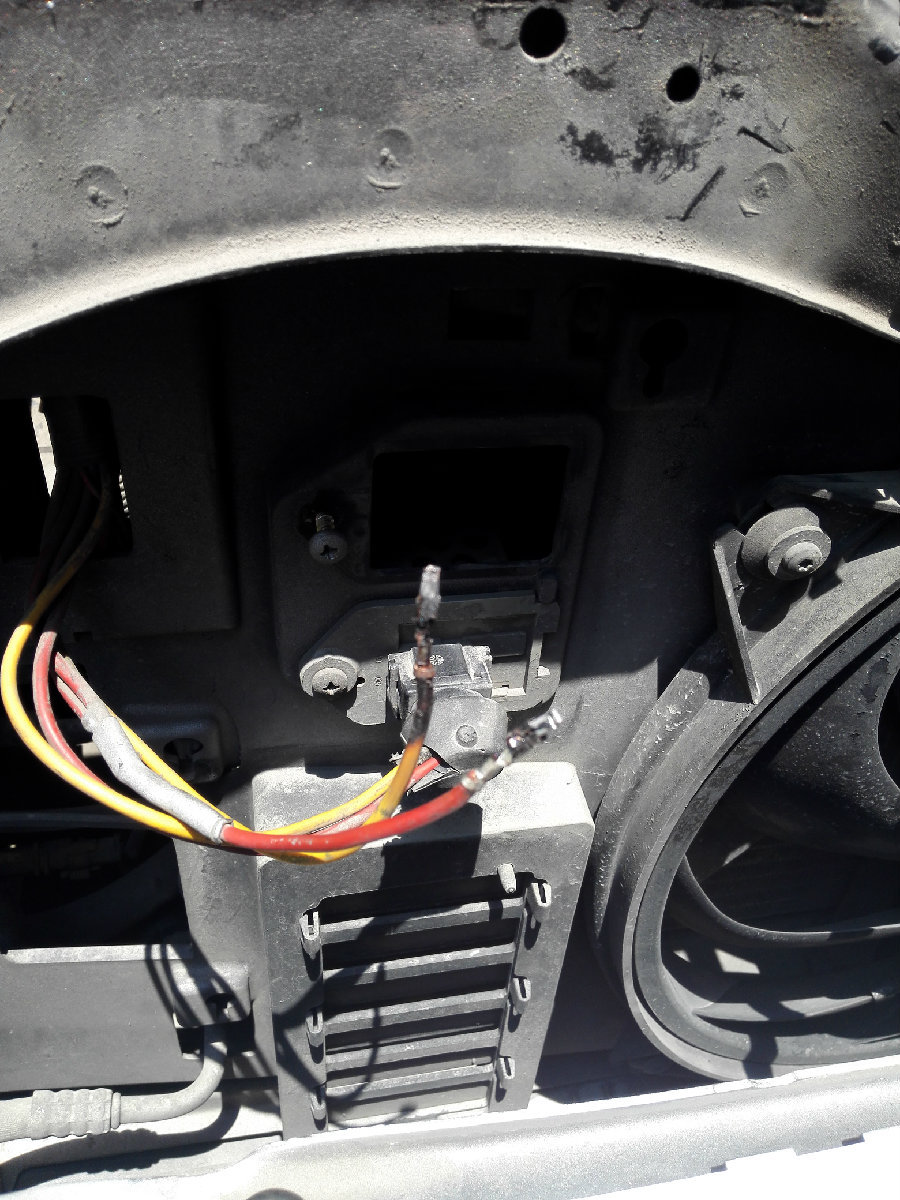

剥出线，连着端子，这个端子确实够小巧的，长期通电状态下烧红的可能性都有呀

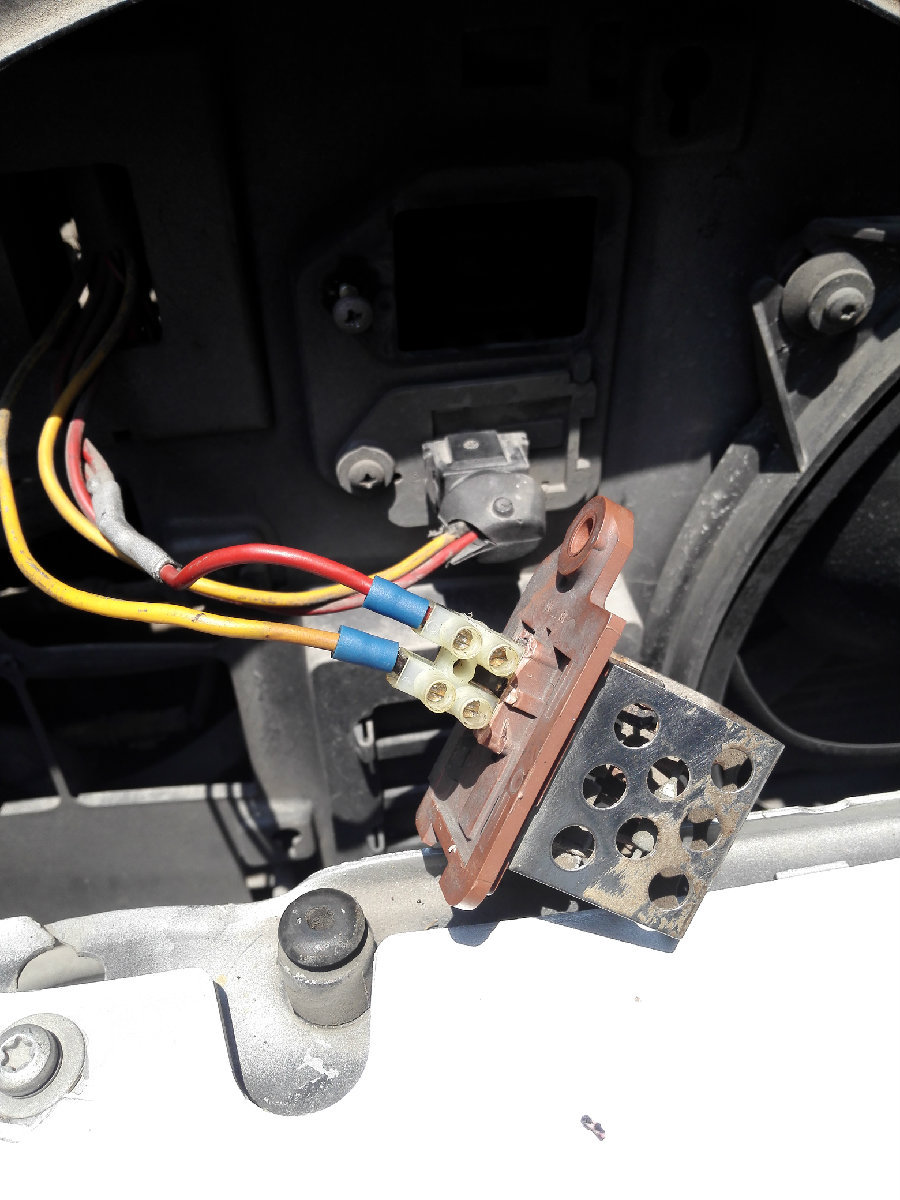

剪去部分端子金属，保留电线上的一部分省去了重新压接线端子，插入接线孔端拧紧螺丝

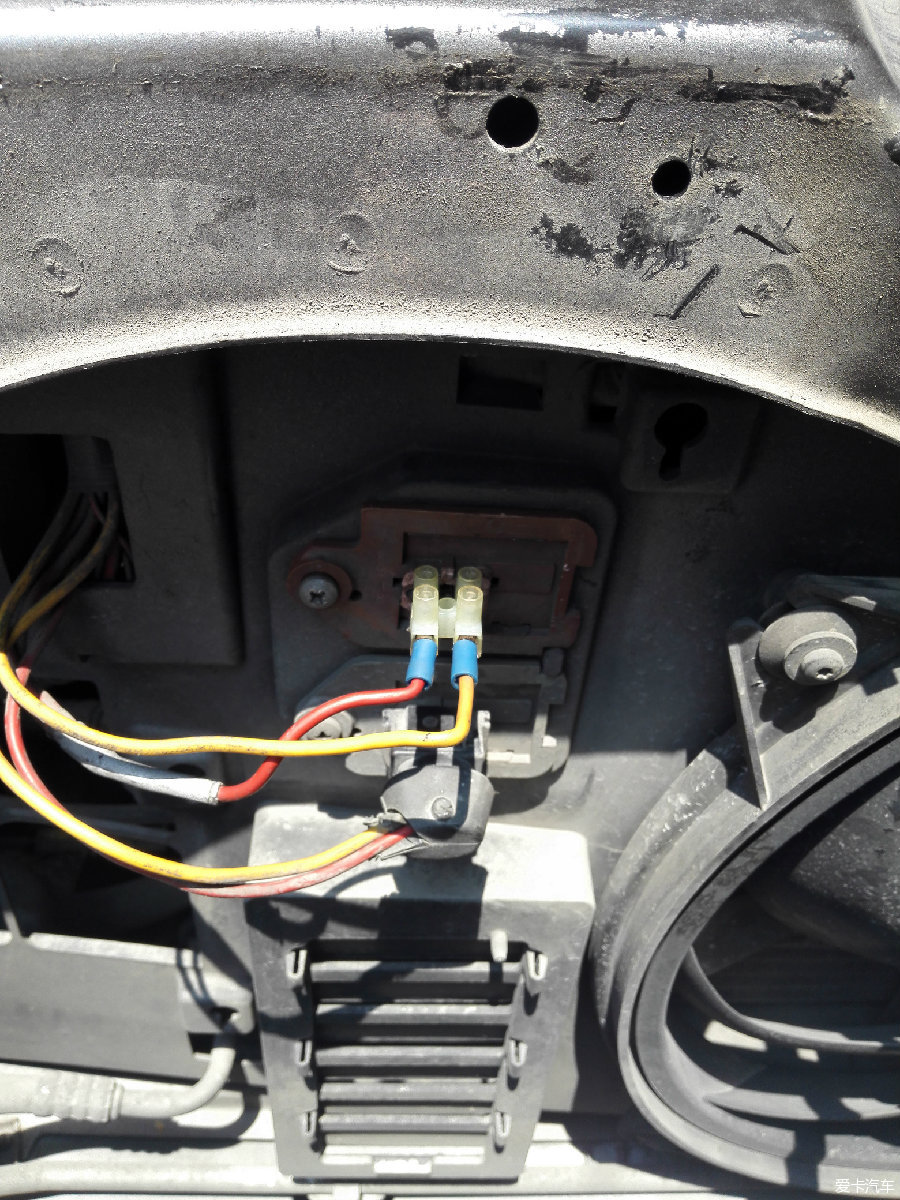

装上了，没有做防水处理，看稳定性怎么样，后续维护更加方便了。
[
