新捷达加装升窗器四窗同升版只需要按一下锁车键就OK

新捷达用了这么久感觉最不方便的就是下车的时候还得挨个挨个检查车窗是否关好，有时候下车发现没关窗还得上车插钥匙通电才能关，是不是很苦逼呀。
后来经过了解得知可以加装升窗器，然后就在某宝找到很几款，有的是单窗一个一个的升，有的可以升降但还是一个一个的升降，还有就是我这一款虽然不能降但是可以四窗同时升起来，升到顶大概就四秒左右还是比较方便的。
下面就给大家上个安装教程，希望能帮到坛子里想改的朋友。
上传了一个改装好以后测试的视频：*****
好久没洗车了，请大家无视他的外表~

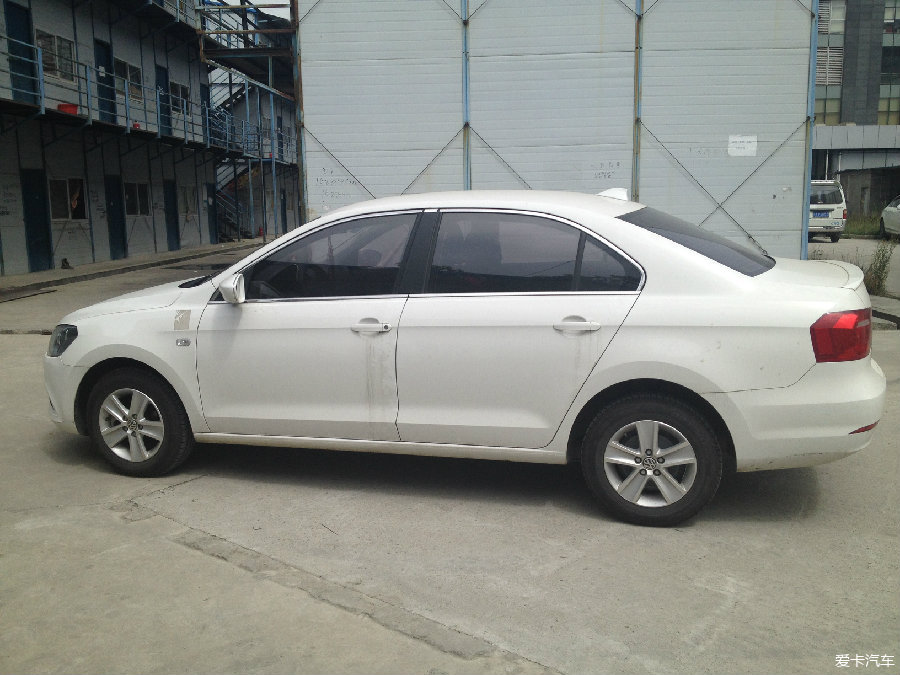

性感的车PP镇楼

[ 本帖最后由 o大款乞丐o 于 2015-7-2 01:53 编辑 ]

这是签名~这真的是签名

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

o大款乞丐o

9054
爱卡币
2377
帖子

加关注 发私信

青铜元老

注册 2014-12-03 来自四川省|成都市

发表于 2015-07-02 00:13 IP属地：未知

2楼

终于等到你还好我没放弃，幸福来得......艾玛怎么唱起歌来了。等了几天快递终于来了~

包装完好~

准备拆封

拆开来是两个盒子，一个是升窗器，一个是送的拆门板的撬板+一个T25的内六花起子，其实要用T27的 25的小了要打滑

盒子完好

至于是不是4S专供就不得而知了。

打开盖子露出这面目~~

这就是升窗器的主机~

升窗器整套就这个样子上面有备注名称，请不要再问我哪个是哪个~~~~

插头看起来做工还不错~~

主机的接口~

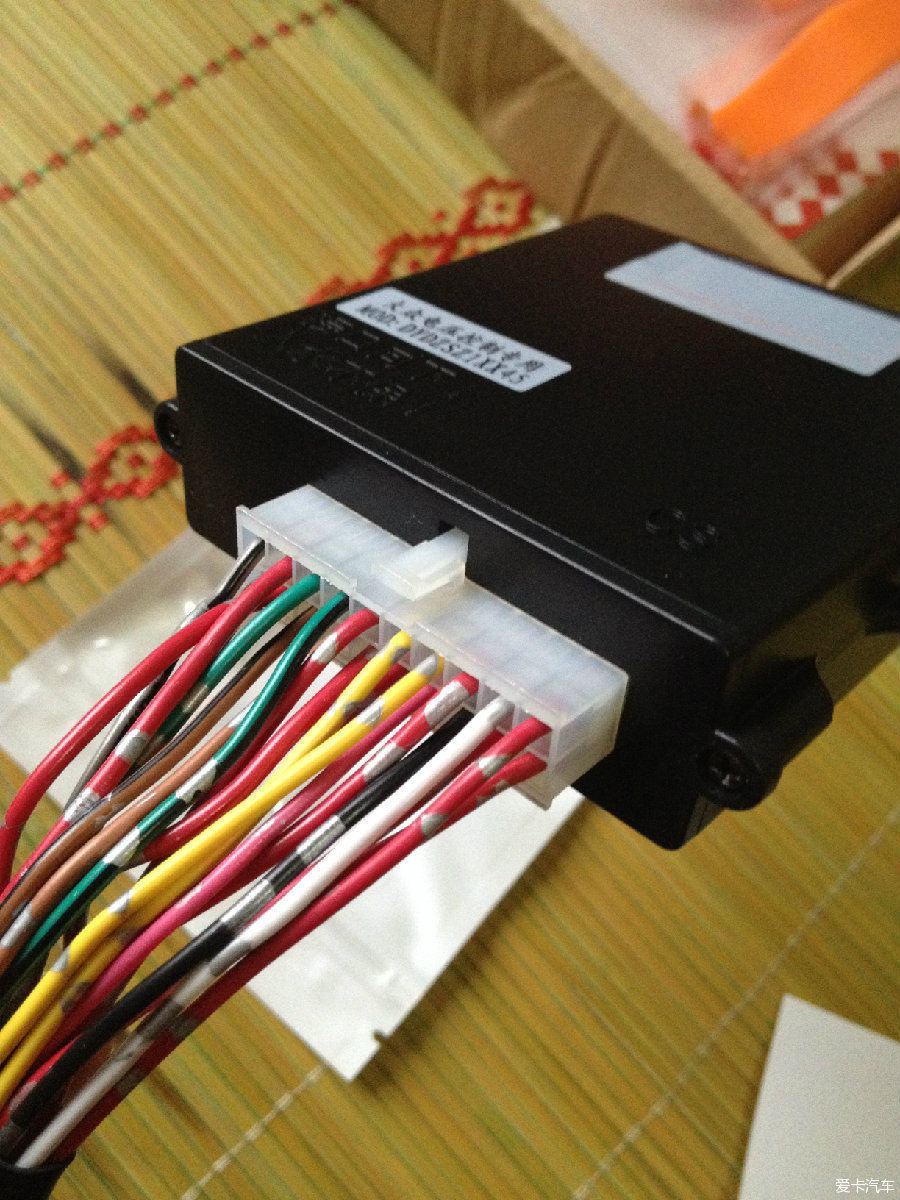

插上的效果~要使劲插到底~~

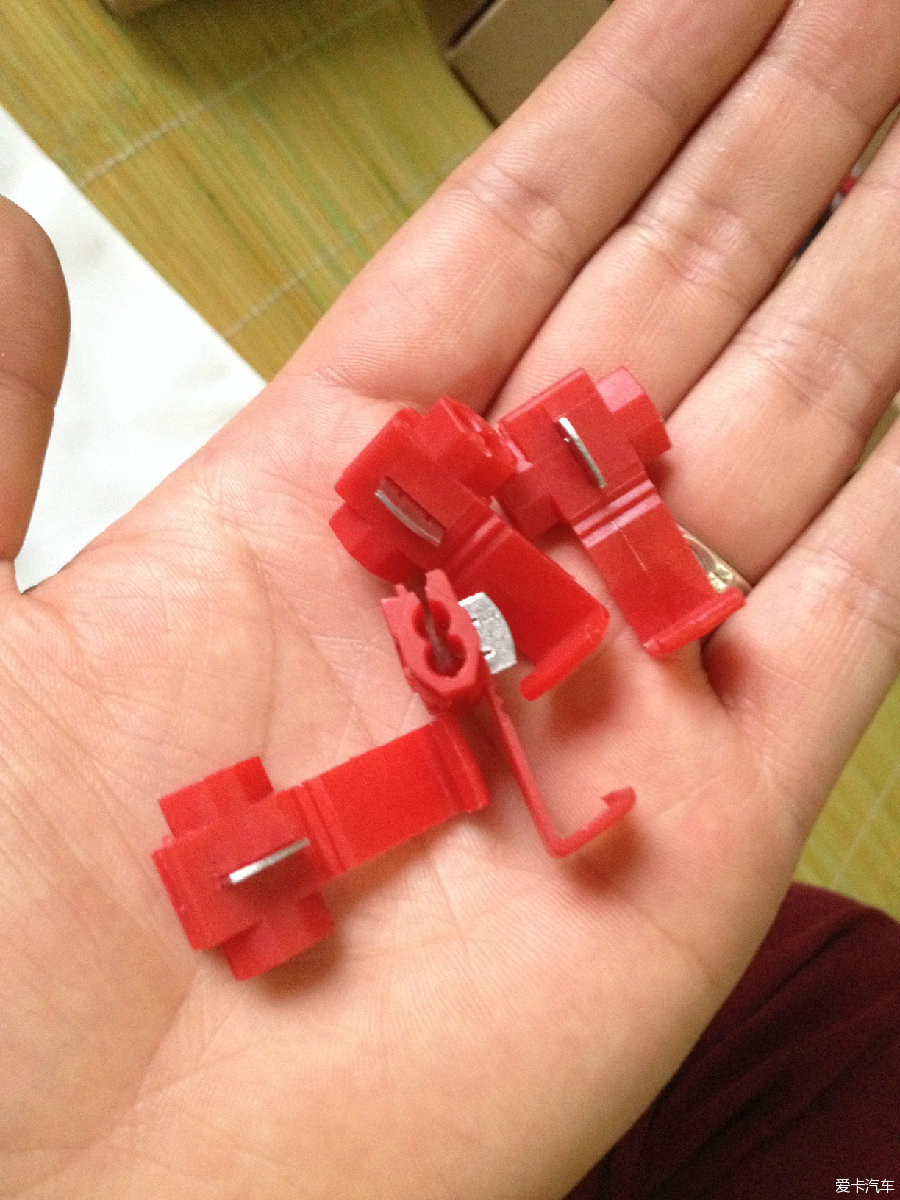

这个是接线的卡子说的是不破线

有了这个接线就不用再去剥皮了，把线夹进去拿钳子一夹就可以了~

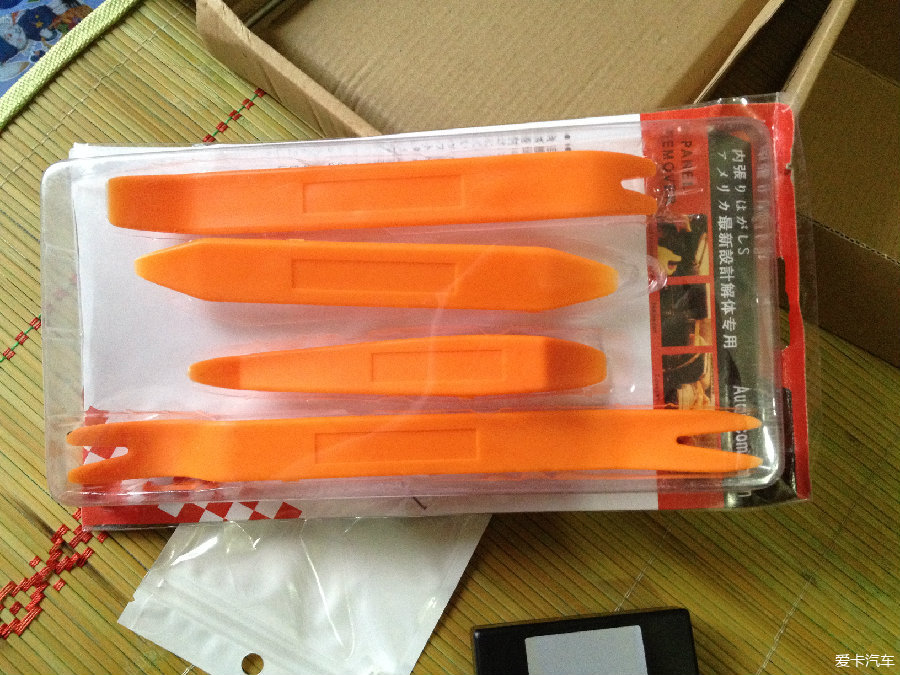

这就是送的撬板 T25在盒子里的左上角只能看到一点点，忘记拍照了

这是签名~这真的是签名

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

o大款乞丐o

9054
爱卡币
2377
帖子

加关注 发私信

青铜元老

注册 2014-12-03 来自四川省|成都市

发表于 2015-07-02 00:32 IP属地：未知

3楼

下面开始拆门板

门把手内有一个小盖子撬开就看到螺丝了

用T27的起子给他退出来~

退出来的样子

门拉手是三个卡扣卡住的~ 直接用撬板撬开~

撬开拿到一边去~

红圈是两个螺丝~紫色就是那三个卡扣

同样用T27退出来

T27才是刚刚合适的 T25的小一圈会打滑空转~

下面的螺丝也拆掉

然后用撬板插进缝隙使劲撬~别怕搞坏~

继续撬，门板有6个卡扣卡住的下面会介绍再哪几个点位~

这边也要撬

这里是门的最下方的中间位置有一个长方形的孔，里面也是卡子但是这个要用到扳手才最好扭~由于没有扳手，只能用起子撬空旁边都撬凹进去了~旋转90度就可以了~

撬开6个卡扣和最下方的卡子，从下面抠开然后向上提就出来了~
[ 本帖最后由 o大款乞丐o 于 2015-7-2 01:38 编辑 ]

这是签名~这真的是签名

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

o大款乞丐o

9054
爱卡币
2377
帖子

加关注 发私信

青铜元老

注册 2014-12-03 来自四川省|成都市

发表于 2015-07-02 00:55 IP属地：未知

4楼

门板掰开以后内侧还有两处连接~一个是开门的拉线一个是连接开关的插头，拆这里有个卡子卡住的，箭头指的地方

来张近点的能看到卡子吗？

用手指向紫色箭头方向掰开然后沿红色箭头向上推就出来了~

沿红箭头方向拉起来~这里要注意看清楚紫色箭头的三个地方时怎么生成的待会装的时候才不会装错。

分离开上面的拉线再拔下黄色的插头，他是连接门板上的窗户控制开关的

黄色开关侧面有一个小卡子卡住的你得按下箭头指的卡子才能拿出来~~

这样门板就和门分离开了~之前说的6个卡扣的位置这里给大家圈出来了~ 拆的时候撬这6个地方就可以了~紫色箭头就是那个需要旋转的卡子

门板上的6和卡位~紫色箭头同上

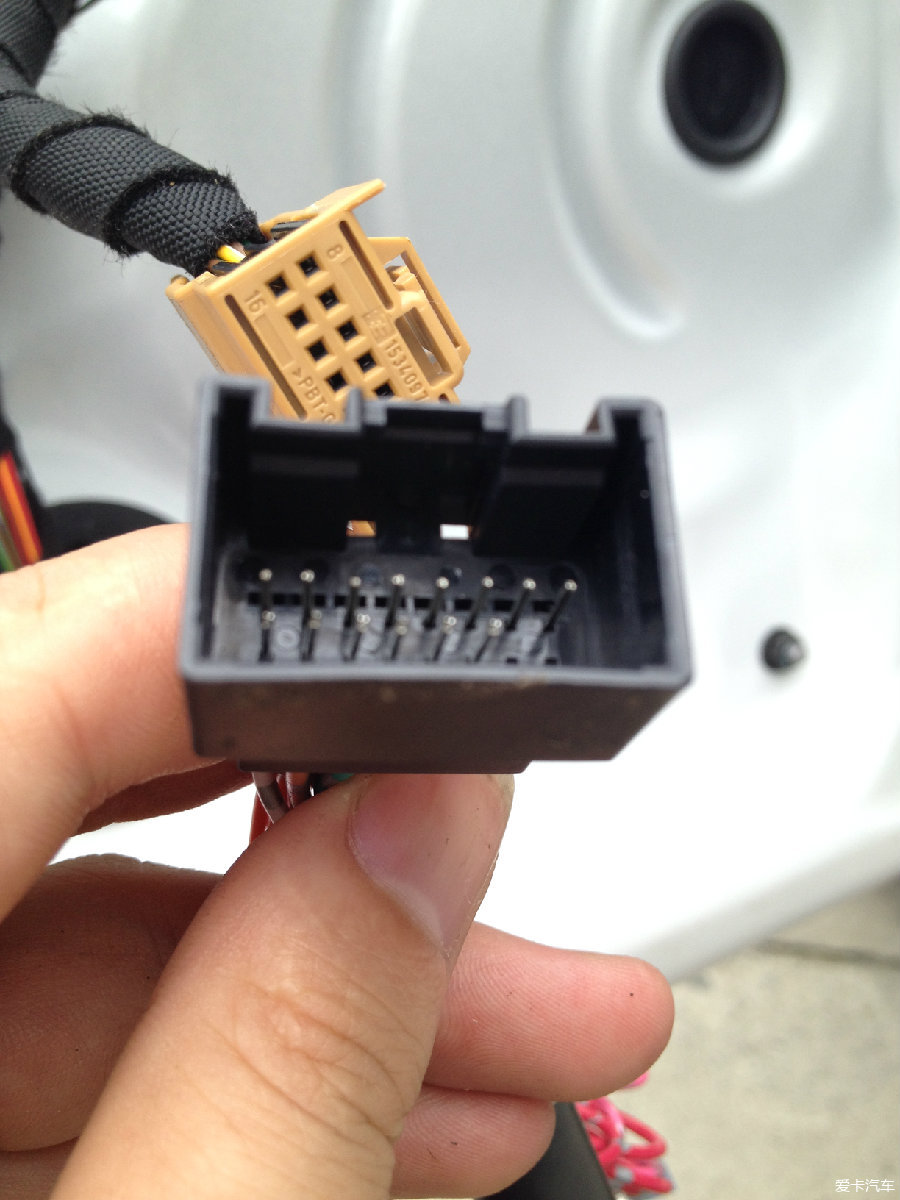

现在拿出升窗器线束把黑色的插头和插门板的插头连接~

对插插到底会响一声的~~

貌似复杂的结构~~黑色的方块是保险不用管它，保险旁边的黄色插头就会替代上面对插的插头，后边有图

还有两条线一根是12V电源线一根是触发线

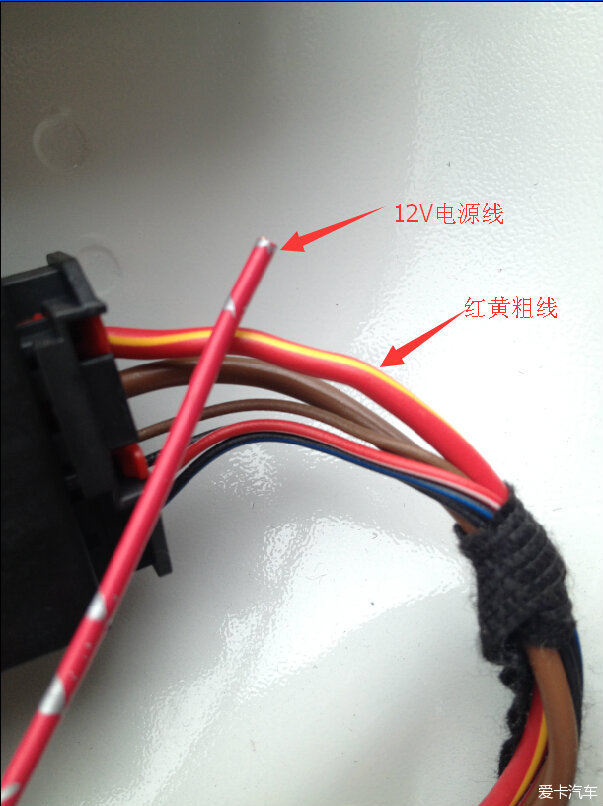

接的时候12V接在音响上方线束中最粗的那根红黄线上

不说话请看图~
[ 本帖最后由 o大款乞丐o 于 2015-7-2 13:49 编辑 ]

这是签名~这真的是签名

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

o大款乞丐o

9054
爱卡币
2377
帖子

加关注 发私信

青铜元老

注册 2014-12-03 来自四川省|成都市

发表于 2015-07-02 01:19 IP属地：未知

5楼

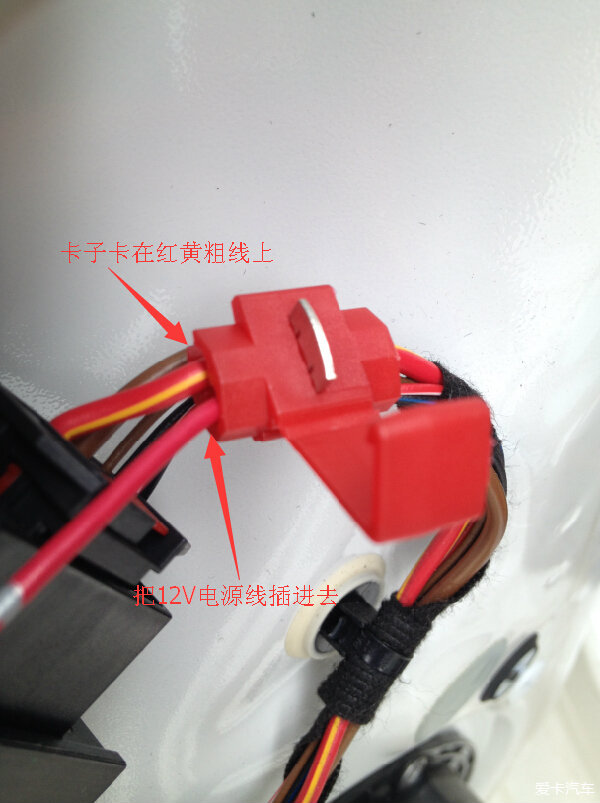

接线很简单不需要剥线皮不需要包绝缘胶布~看上图

一根线卡住一根线穿进去拿钳子一夹嘿嘿就好了~~

然后把盖子翻过来盖上~ 这就接好了~

然后接触发线~ 位置在门的左上角~

粉色的触发线接在7号的紫白线上~

一样的方法~卡住紫白线插进触发线用钳子一夹.....

夹的力度自己掌握，我也不知道会不会夹断~

接好以后整理线束~沿原车走线拿胶布或扎带固定一下~

两边的线都固定一下~

拿出主机插上~ 有缺口不用担心插反~~

要使劲插这个有点紧~~

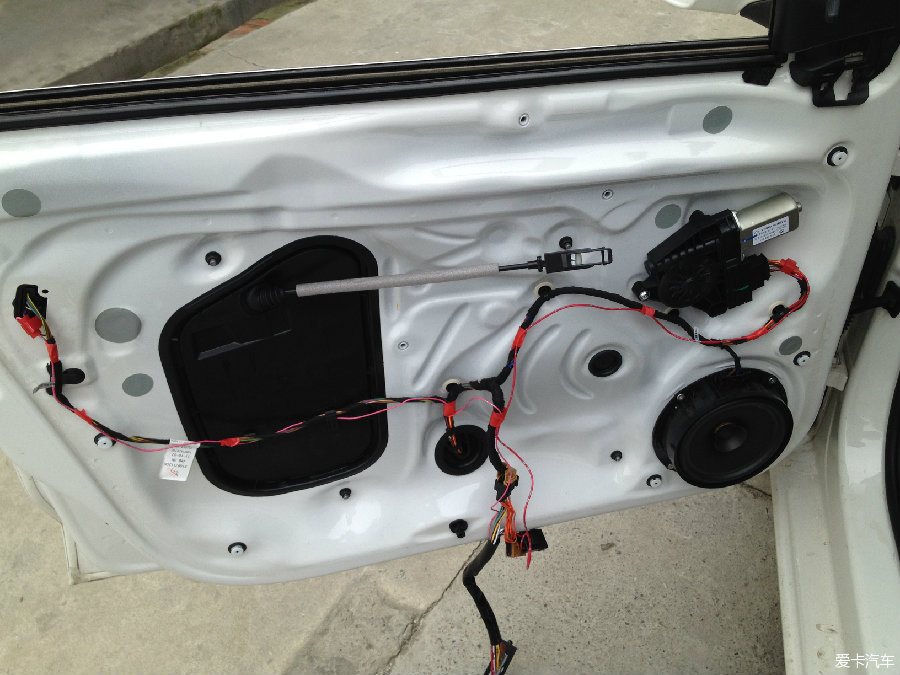

走线全貌

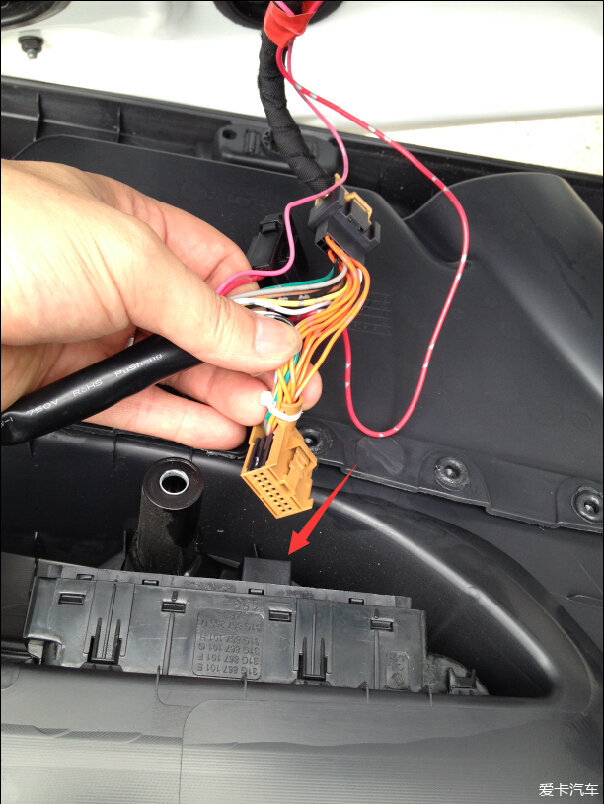

现在把门板拿过来，把黄色插头插在门板上

要插到位哦~~

现在就可以测试一下工作是否正常，正常的话就把线束整理一下

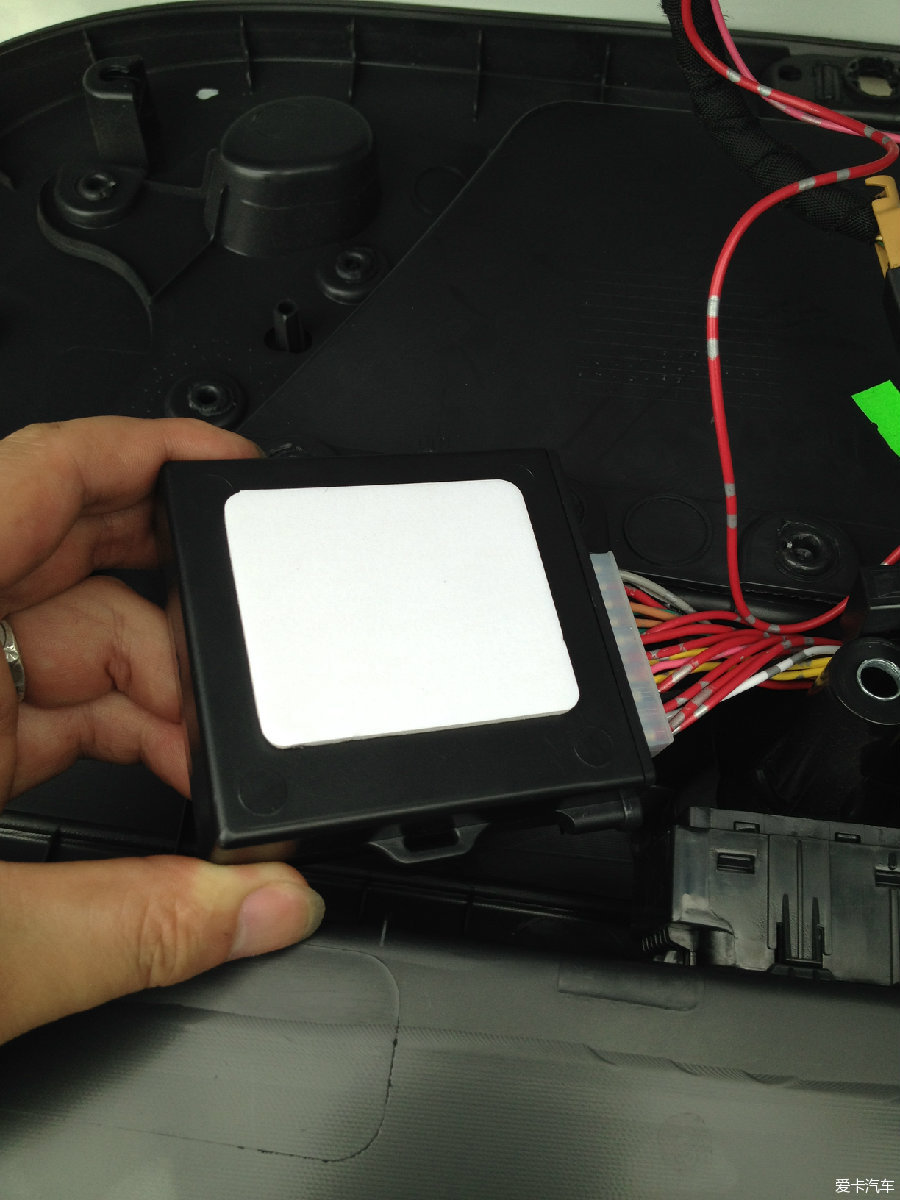

主机贴上背胶~

贴在门板内侧的平台上

这是签名~这真的是签名

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

o大款乞丐o

9054
爱卡币
2377
帖子

加关注 发私信

青铜元老

注册 2014-12-03 来自四川省|成都市

发表于 2015-07-02 01:36 IP属地：未知

6楼

内门把手的拉线也装回去，线卡好紫色箭头的两个位置然后再沿红箭头的方向按下来~

卡到位就可以了~

装门板的时候发现这6个卡扣卡不进去了~ 原来是应该把他撬下来卡在门板上，这个步骤其实可以拆下门板的时候完成

门板上的卡位方向都是不一样的~但是门板上的都一样

6个全部撬下来~~这有有点紧慢慢撬不急~~

然后卡在门板上~

卡上去不会掉的~

一边有3个

卡完就可以装了~上门板要从上面开始，上面是挂在门的缝隙里的

然后再把6个卡扣摁进去

最后是最下边的这个卡子~旋转90度就卡紧了~
用起子撬的所以都撬变形了~还刮花了不过在最下边看不见所以不影响美观~~

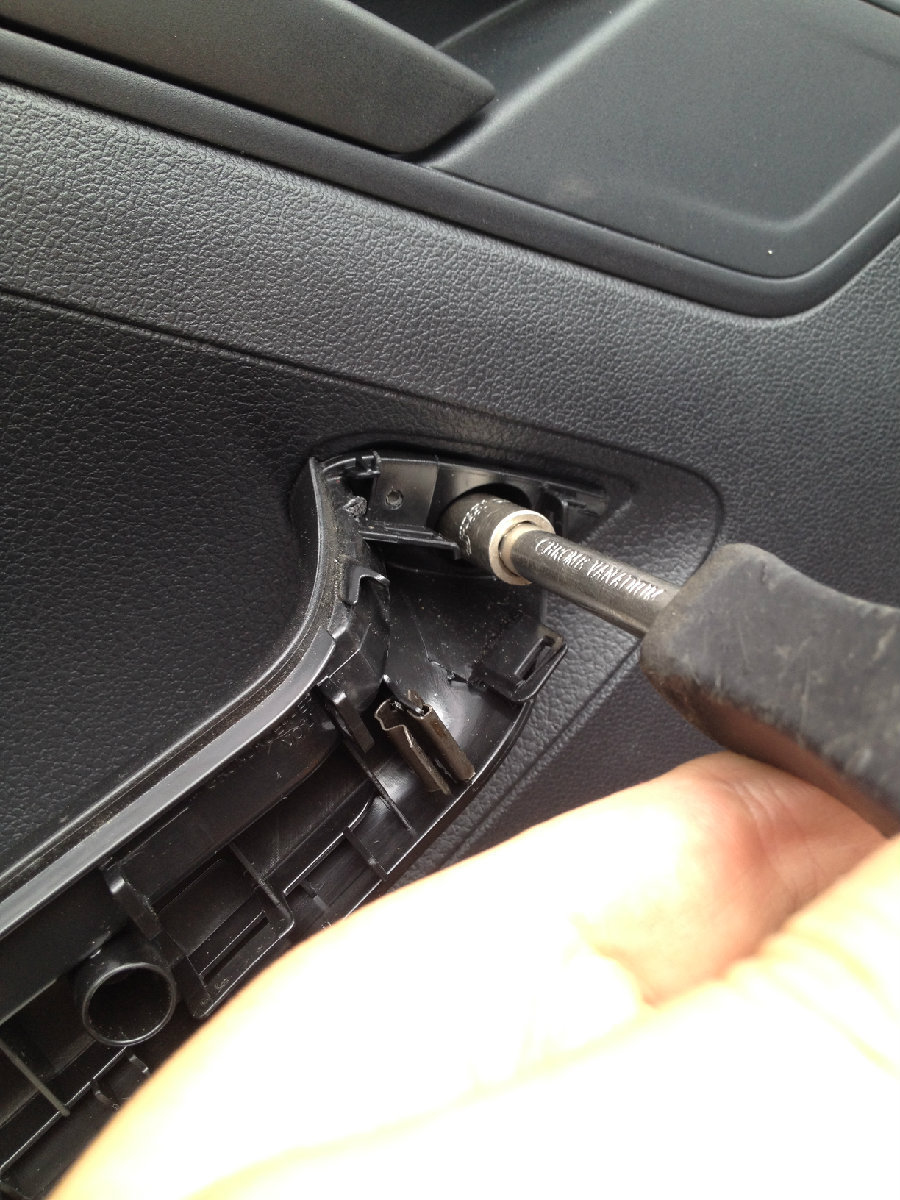

装回三颗螺丝~~第一颗。

第二颗

第三颗

最后盖上门把手的盖子就好了~

大功告成~~是不是很简单呢？~~

这是签名~这真的是签名

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

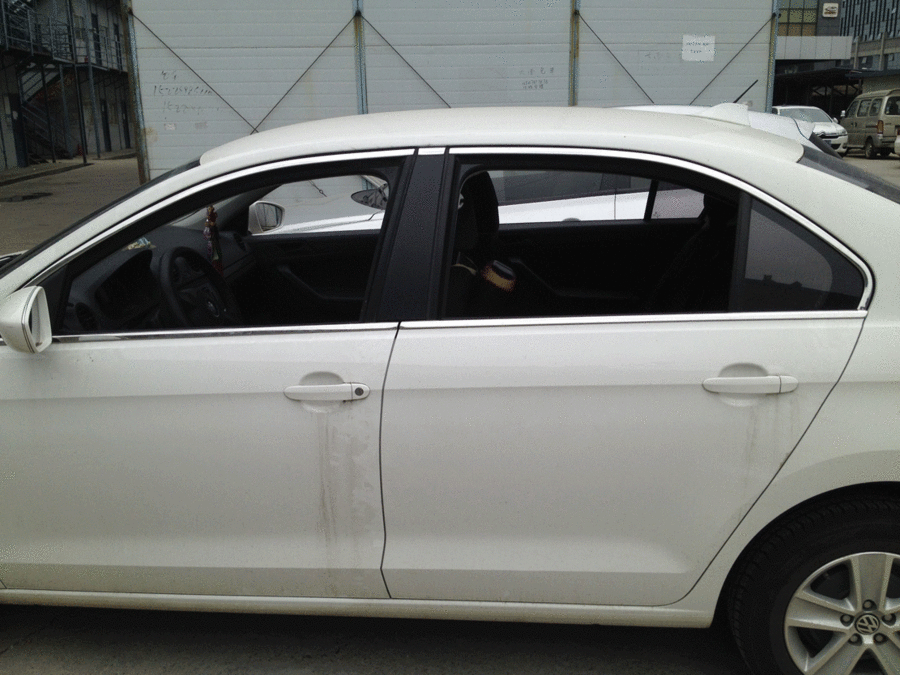

o大款乞丐o 9054 爱卡币 2377 帖子加关注发私信青铜元老注册 2014-12-03 来自四川省\|成都市	发表于 2015-07-02 01:47 IP属地：未知 7楼再来一张升窗的动态图~ 牛逼的正面~ 侧面牛逼的小PP~~ 夜深人静的时候发帖才不会有人插楼~ 就到这里吧~ 谢谢大家~ 谢谢爱卡~
