简单方法激活（高亮）顶配翼虎日间行车灯

虎子只有打开小灯状态，才能点亮LED日行灯，且亮度属于低照度（一半的LED灯珠点亮）。经咨询车辆电气师傅，其实日行灯状态在欧洲是开放的，国产后被关闭了但并未取消以适合中国国情。好多车友采取换件的办法，不仅价格贵，而且安装不便。以下方法，自己动手，只需要一根裸导线就可以激活并高亮日行灯：只要打开电源即点亮，夜间开大灯状态仍然点亮以增大照度，只要可靠接触，车辆电脑不会报故障。由于是LED，功耗低，经实测接入的导线不会产生发热。我的顶配这样改装已经半年，一直状态稳定。

切记：担心大灯这样改装后会自燃的就不要改了。我的是顶配2.0，您的是否可改请咨询修车的电气工程师。

具体改装步骤如下：

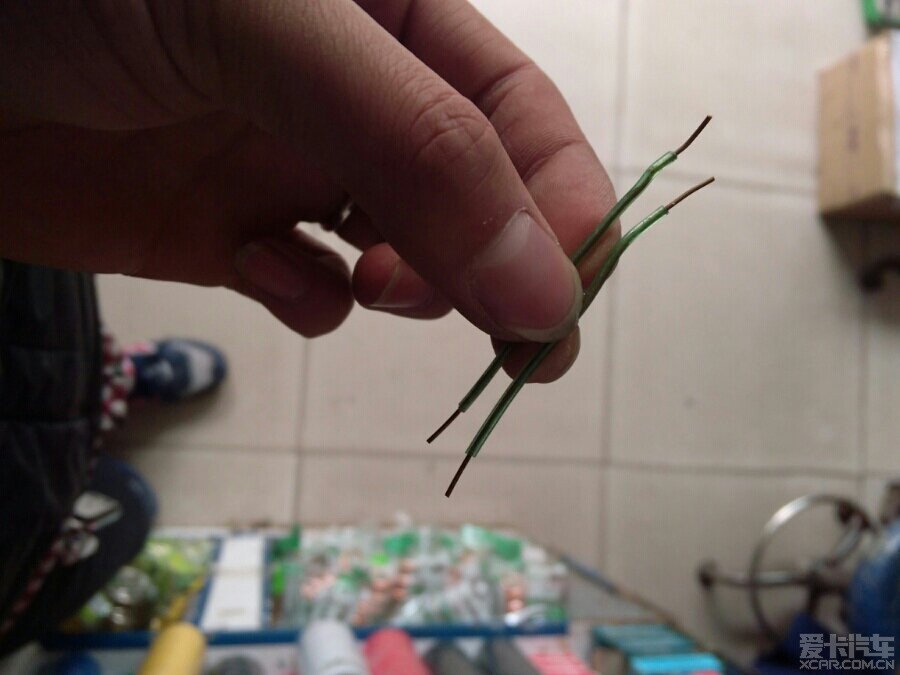

一：准备一根裸导线（我的是从家庭常用电线上剥的。线径不要太粗，多股红铜线蕊），略长一点更好，将来要剪掉的。

二、一定要先关闭电源、关闭大灯，再打开引擎盖，找到一侧大灯后面的接大灯插座，按图示轻轻撬下插座

三、取下的插座是这个样子。注意：插孔号位一定要从侧面的标记上查到，不可弄错号位。

四、先搞定一号位，相对较难一点，不然电脑会报故障。

五、一号位导线折入空隙后对应13号位引出。将导线压入空隙要深，以保证插回时导线不阻挡插座和脱落，并可靠接触。

六、13号位处理跟1号位不一样

七、13号位处理后的效果

八、将改装好的插座原位插入大灯座，打开电源（不必发动），如电脑未报故障说明接触良好，报故障需要仔细检查1号位插入情况。此时如看到日行灯亮起且比改装前高亮，那么恭喜你已成功改装。按上述步骤改装另一侧即可。

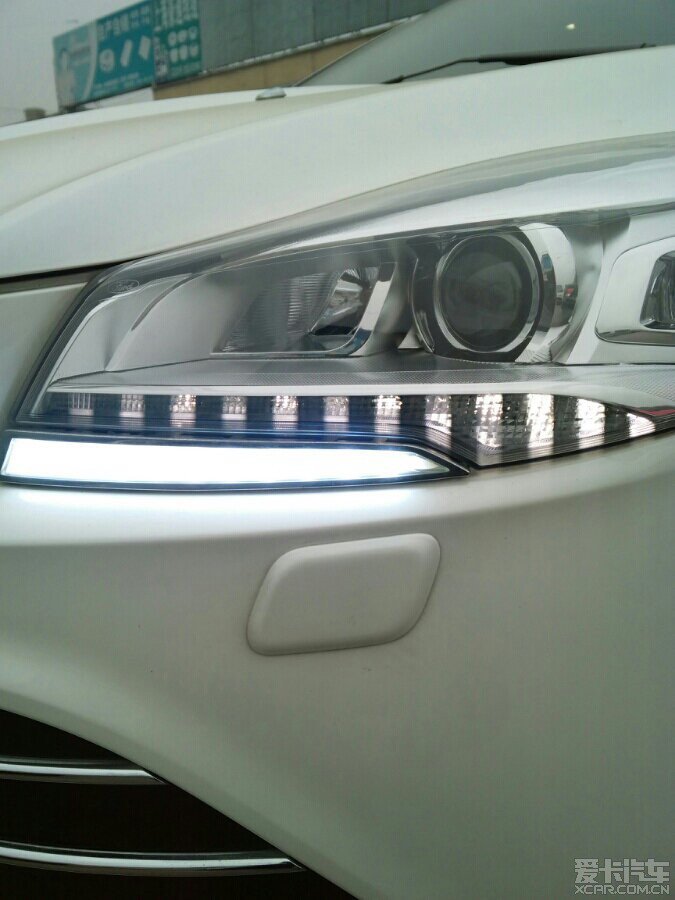

上一张改装后效果，是大灯全开的。

后记：1、其实原理很简单：1号位是日行灯半亮状态的供电位，跟大灯控制器的“小灯”位连接，只有开小灯时点亮；13号位虽然为空位，但对应大灯的插座上预留有插针，该位即为常亮供电位。利用1－13两位连接，直接由点火开关打开供电即激活日行灯高亮。
2、一个注意点是拆卸大灯插座，一定要仔细小心；另一个关键点就是1号位的处理，如不能保证插针、导线、插脚三者可靠接触，则电脑会自检到故障而报错。
3、优点是用料简单且不破坏大灯插座防水功能，不用大拆大改，但缺点是不能关闭日行灯，只要点火就常亮。但鱼与熊掌…………
再次警告：虽然本人使用很久也没出问题，但不能保证您改装后就不出问题，或者是否符合车辆改装的法律要求，敬请斟酌后再确定您是否要改。

骑虎拍照，就这点爱好。

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

laobing47 355 爱卡币 170 帖子加关注发私信支柱会员注册 2014-05-06 来自贵州省\|贵阳市	来自爱卡触屏版发表于 2015-03-24 00:51 IP属地：未知 2楼感谢分享
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

持之以恒123456 2W+ 爱卡币 92 帖子加关注发私信青铜元老注册 2014-07-30 来自云南省\|昆明市	来自爱卡Android版发表于 2015-03-24 02:56 IP属地：未知 3楼非常详细的作业，
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

小龙爱越野 1.5W+ 爱卡币 1704 帖子加关注发私信本站元老注册 2013-09-16 来自山东省\|临沂市	来自爱卡Android版发表于 2015-03-24 06:44 IP属地：未知 4楼挺详细不错我的快一年了也没啥问题用的挺好那个接头用手捏住往外拔就可以用螺丝刀容易断看下我的用的线改之前和改之后的亮度
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

jeremy83 1.5W+ 爱卡币 856 帖子加关注发私信会长注册 2013-10-11 来自北京市\|北京市	来自爱卡Android版发表于 2015-03-24 06:54 IP属地：未知 5楼太强悍了，学习了
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

诸暨良兄 =★宁静致远★= 17.1W+ 爱卡币 10074 帖子加关注发私信黄金元老注册 2007-03-29 来自浙江\|绍兴	发表于 2015-03-24 08:47 IP属地：未知 6楼楼主用的线粗了点，其实用单股网线就可以了
	你快乐，所以我快乐！ [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

den_18 3.4W+ 爱卡币 7173 帖子加关注发私信本站元老注册 2009-01-22 来自广东省\|广州市	来自爱卡Android版发表于 2015-03-24 08:57 IP属地：未知 7楼
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

dxf2332 1W+ 爱卡币 198 帖子加关注发私信本站元老注册 2013-09-17 来自浙江省\|金华市	发表于 2015-03-24 09:41 IP属地：未知 8楼收藏，试试
	采菊东篱下悠然见南山 [每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

bg9adq 1.2W+ 爱卡币 7475 帖子加关注发私信本站元老注册 2005-09-23 来自陕西省\|西安市	发表于 2015-03-24 09:58 IP属地：未知 9楼收藏先。。。。tks a lot。
	保持好心情!快乐每一天！ [每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

Mmtomato 27 爱卡币 11 帖子加关注发私信初级会员注册 2015-03-22 来自北京市\|北京市	来自爱卡Android版发表于 2015-03-24 10:51 IP属地：未知 10楼非常感谢楼主和各位大侠，回去我也试试看~
