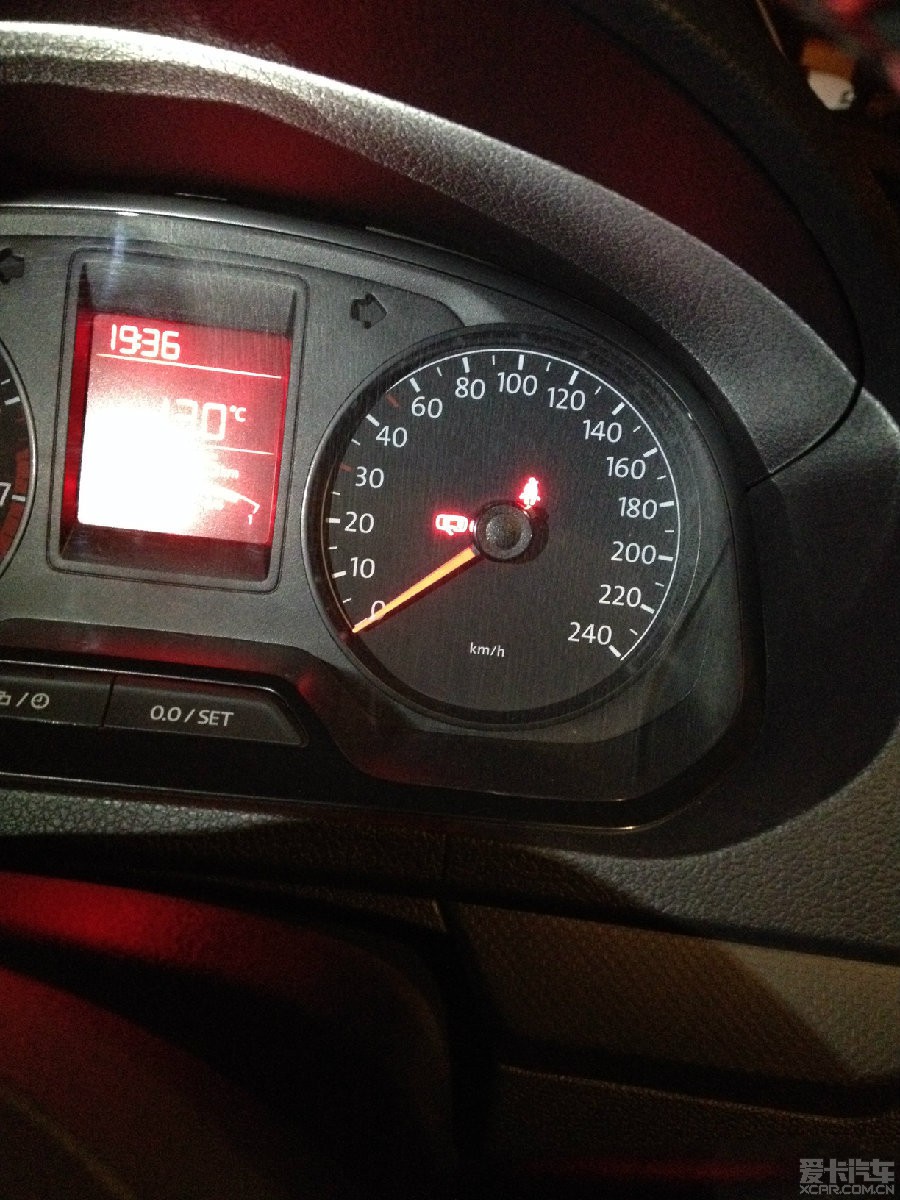

新捷达1.6手时加装后备箱照明灯作业仪表盘显示开启图标

大众减配太厉害啊~连个后备箱的灯都没有，愤怒的屌丝只好自己加装了~灯的套装是在某宝买的~ 灯、门碰开关、线束。前天到的货~今天周末没事就给装好了，手机拍的不好见谅哈。不善言辞就用图片说话吧~

圆通快递到了~

拆包~诶~~~还有一层

拆开是个小盒子

各种角度

打开以后拿出门碰开关

来特写看到VW标志了吗？

反面是china的字样

再来张
[ 本帖最后由 o大款乞丐o 于 2015-3-13 17:17 编辑 ]

这是签名~这真的是签名

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

o大款乞丐o

9054
爱卡币
2377
帖子

加关注 发私信

青铜元老

注册 2014-12-03 来自四川省|成都市

发表于 2015-03-08 00:07 IP属地：未知

2楼

对焦不行啊~

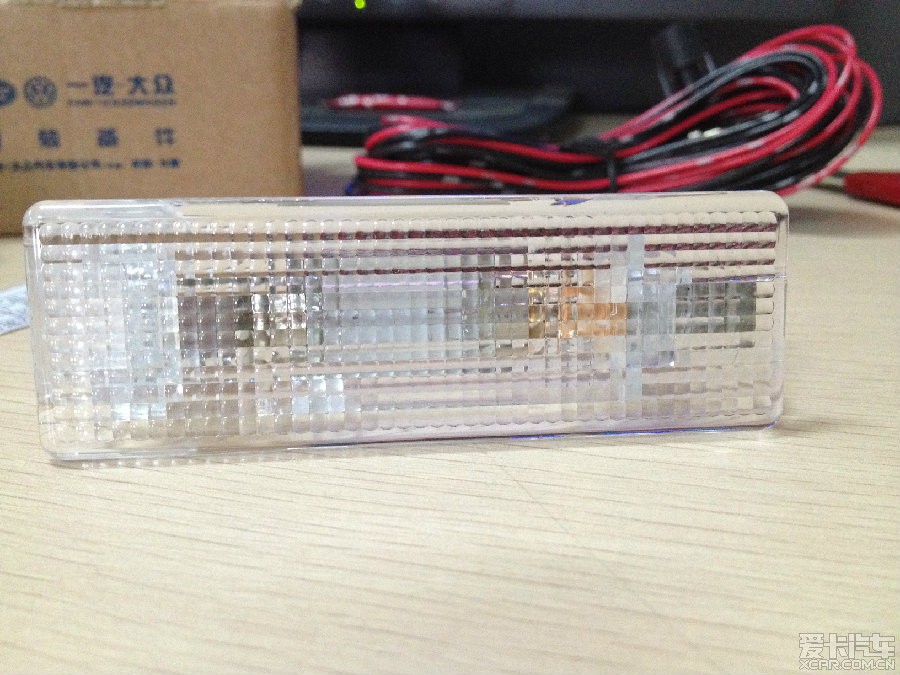

这就是后备箱的灯了~

晶莹剔透啊有木有~

这是打了马赛克吗？我想知道后面是啥~

大半个巴掌的长度

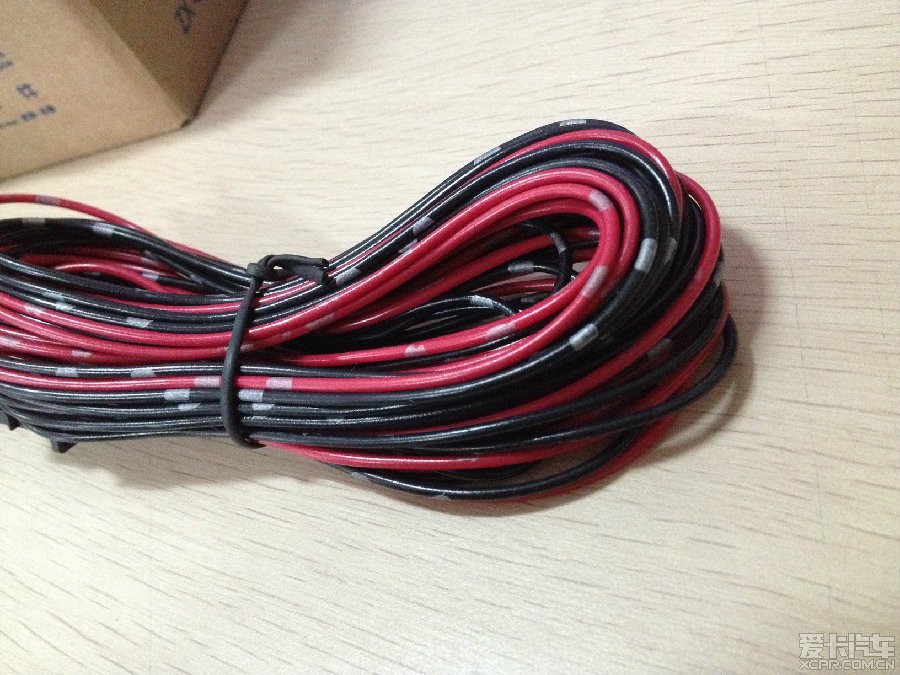

这个就是专用线束了~完全不用破线的~

这是接门碰的插头，带倒钩的插上妥妥的

这个是接灯的插头，也带倒钩的

C型的是接地线，另一个是接37号针脚的仪表显示用的下面会说的

一捆线束一共有5个接头~
[ 本帖最后由 o大款乞丐o 于 2015-3-8 00:08 编辑 ]

这是签名~这真的是签名

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

o大款乞丐o 9054 爱卡币 2377 帖子加关注发私信青铜元老注册 2014-12-03 来自四川省\|成都市	发表于 2015-03-08 00:15 IP属地：未知 3楼线束一小捆~ 插上看看换个角度看到了VW 插上灯也试试看倒钩卡住稳稳的三兄弟合影全家福~ 下面就开始安装的~↓↓ 灯一套~和安装工具~~~ 这是拆下来的卡扣~ 拆了一堆了~
	这是签名~这真的是签名 [每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

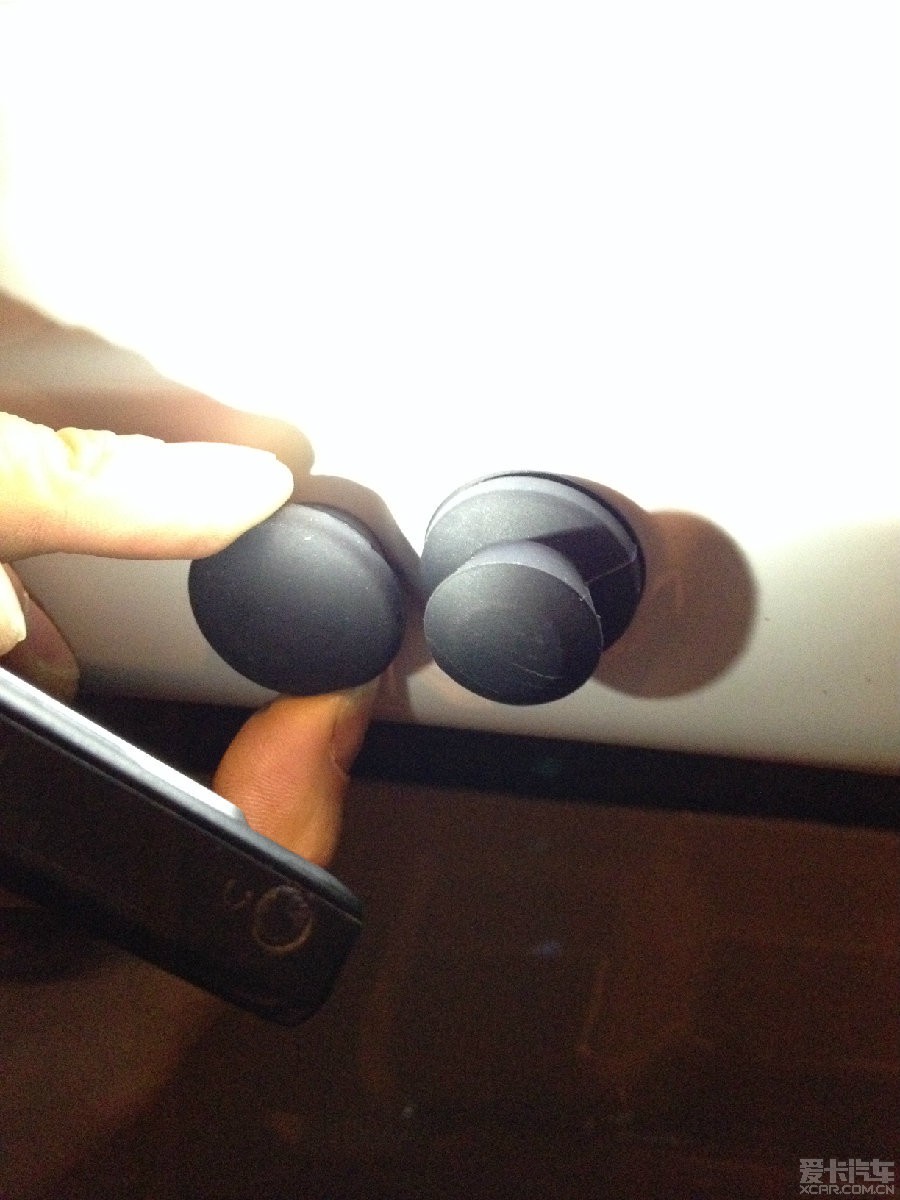

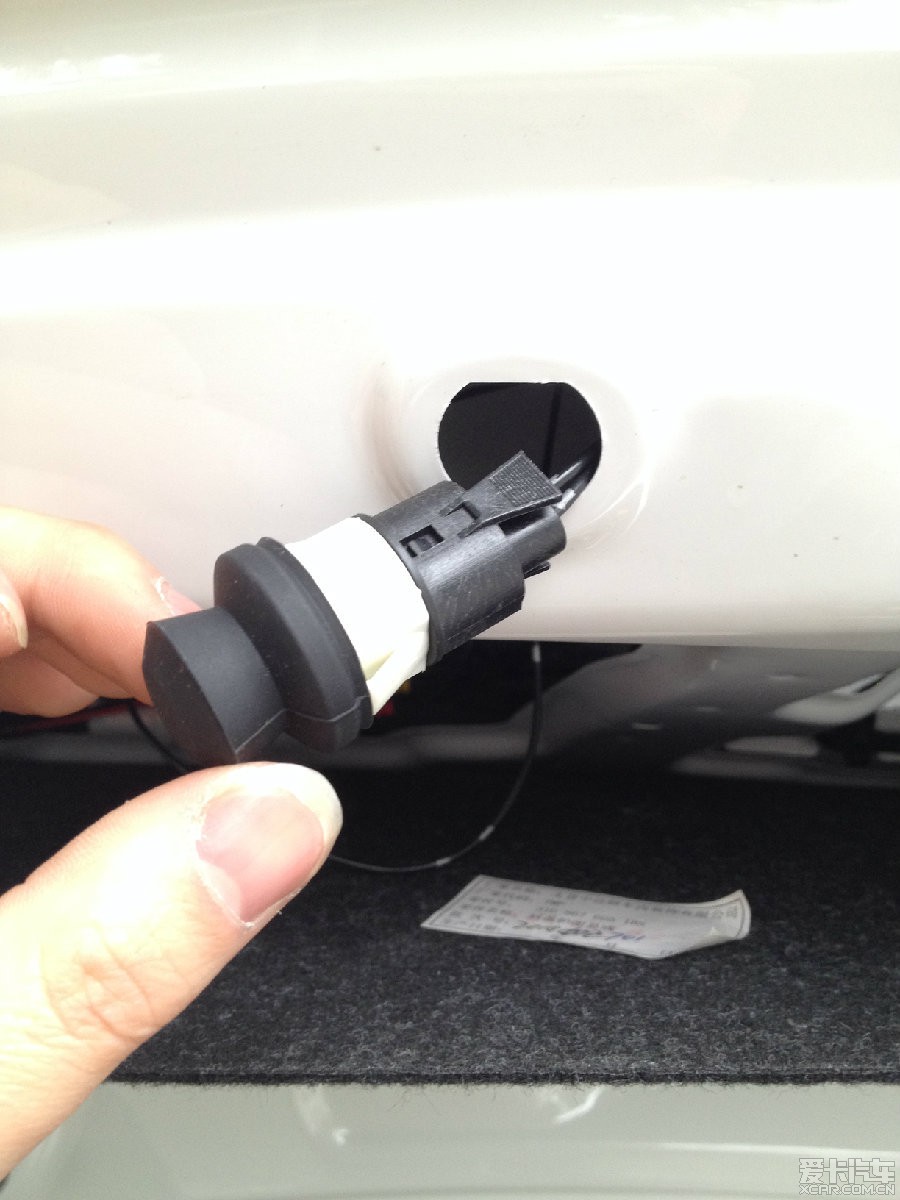

o大款乞丐o 9054 爱卡币 2377 帖子加关注发私信青铜元老注册 2014-12-03 来自四川省\|成都市	发表于 2015-03-08 00:26 IP属地：未知 4楼拆完卡扣打开棉板看到了我上次装的遥控后备箱的电机然后扣抠开装门碰的胶盖反面~ 然后把门碰的线从里面塞出来接上开关然后再装回去~ 盖子和门碰开关对比这是门碰开关的内部接头妥妥的~ [ 本帖最后由 o大款乞丐o 于 2015-3-8 01:36 编辑 ]
	这是签名~这真的是签名 [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

o大款乞丐o 9054 爱卡币 2377 帖子加关注发私信青铜元老注册 2014-12-03 来自四川省\|成都市	发表于 2015-03-08 00:34 IP属地：未知 5楼再把搭铁线接好~和电机的搭铁接一起的~~~ 上面有漆我给刮掉一些看得见吗？然后再抠开这个盖子把线从里面接出来顺着管子往下走线走到快到管子底部把灯的插头从第一个洞洞穿进去第二个洞洞拉出来再穿到第三个洞洞拉出来
	这是签名~这真的是签名 [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

o大款乞丐o

9054
爱卡币
2377
帖子

加关注 发私信

青铜元老

注册 2014-12-03 来自四川省|成都市

发表于 2015-03-08 00:44 IP属地：未知

6楼

拉出插头插上灯

然后把灯卡进去就好了~ 先卡左边右边一按就进去了~

装好了抠都抠不掉

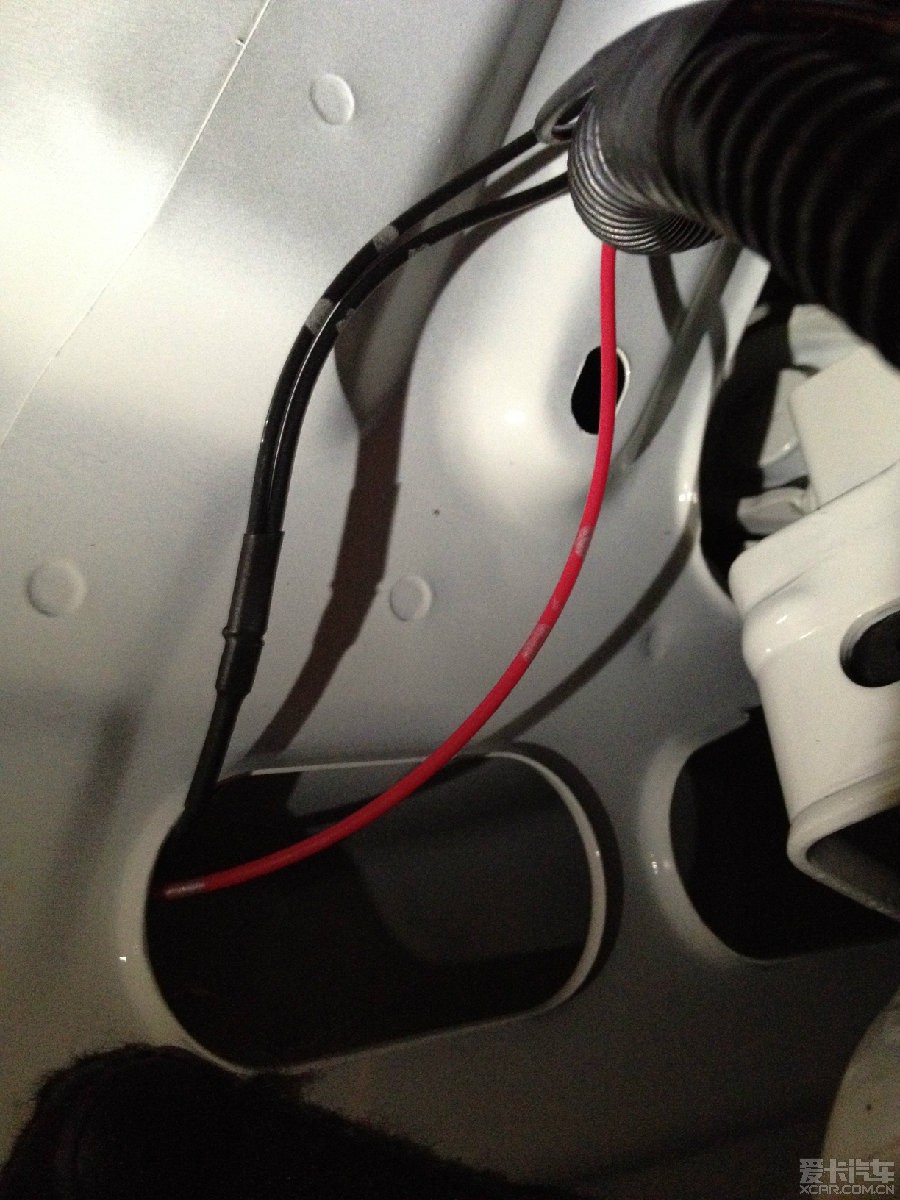

现在就要走最长的两根线了~

这里的黑线有一分二的的接头都是胶管套好的防水、绝缘

再然后呢~就要拆后备箱左边角落的卡扣了~

拆完卡扣拉开棉板~角落有个洞把两根长线穿进洞里

够乱的吧~

打开后门~掰开角落的坐垫就看到线了然后拉出来跟着车门坎走线

这是签名~这真的是签名

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

o大款乞丐o

9054
爱卡币
2377
帖子

加关注 发私信

青铜元老

注册 2014-12-03 来自四川省|成都市

发表于 2015-03-08 00:55 IP属地：未知

7楼

沿着门坎缝往里面塞~

一直塞到驾驶室

然后趴在驾驶室下面打开保险盒找到25号保险（有两个25 我们拔最右边的）箭头指的那个~

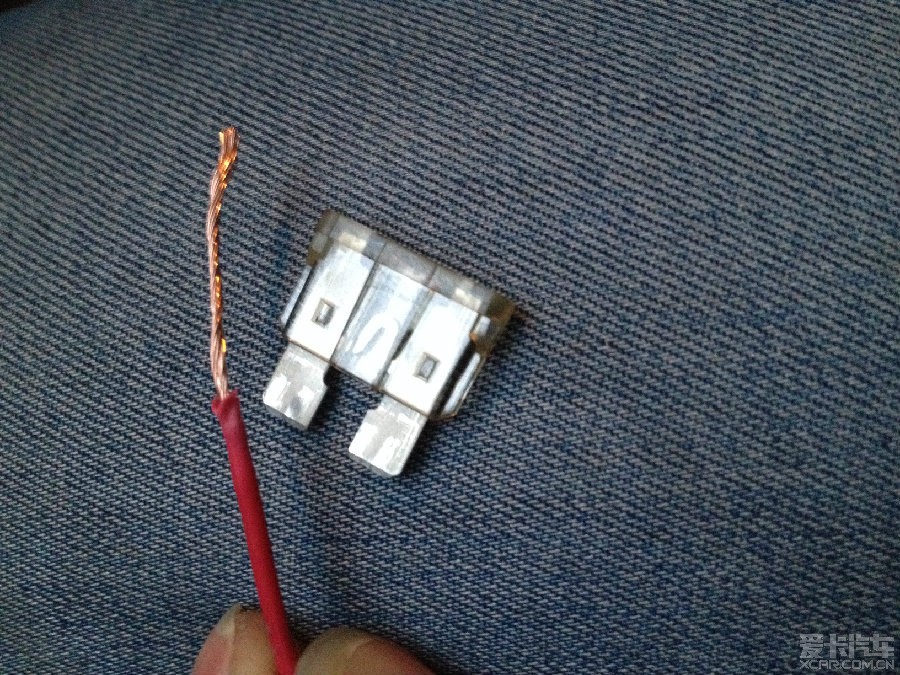

扒下来以后把红线去一段皮接在保险的下角

看好方向

接好~

然后再插回去~

插好就可以盖好盖子~

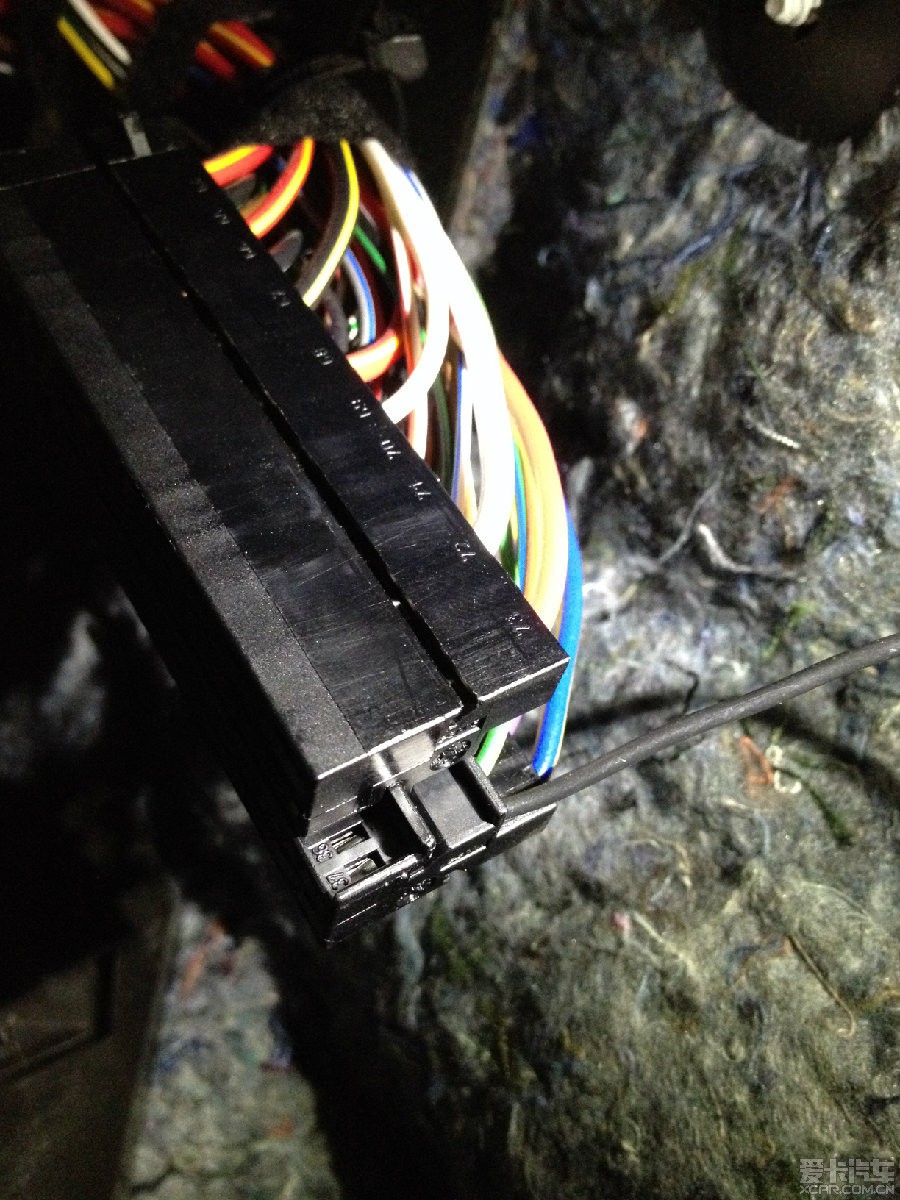

特写~ 接好以后灯就可以亮了~ 为了仪表显示呢~我们还要接一根线下面开始接（高难度啊！告诉你们我的体位吧，座椅滑到最后，再把椅靠放平了~人坐到椅子上180转向，脚在椅子的头枕上面，头在驾驶室底下的刹车和离合之间就这样接BCM的线，而且边接线还边拍照还得拿个手机照明。因为太靠里面了够不着。建议大家不要学我因为这样有点倒立的感觉，起来以后头胀、头痛啊~）
