【独奏爱卡首帖】手动安装前置雷达
【独奏】一转眼，提车5年了，G5的倒下，麒仕会的关闭，让众多的G5车友没了交流的地方。自发的论坛也随着G5的停产日渐冷清。于是转到爱卡。
第一步好像应该是认证车主吧。都5年了，提车帖早就不知所在。在麒仕会辛苦耕耘的帖子，也随着关闭石沉大海，充分体现了备份的重要性。
既然现在从头再来，总得先发点啥帖子吧，就从这前置雷达开头吧。希望能抛砖引玉。
最近闲来无事，看见别人车上有前置雷达，心里发痒。上淘宝看了一下，铁将军的前置倒车雷达也不贵。仔细研究，在踩刹车或倒车时，才启动雷达，对平时没有影响，自己动手安装也不算太麻烦。怎样？就自己动手？
经过再三对比，选了一家卖180元一套的店铺，双探头的。心想既然都要拆前保险杠了了，不如就直接上4探头吧，费用一共260元，3天就到货了。

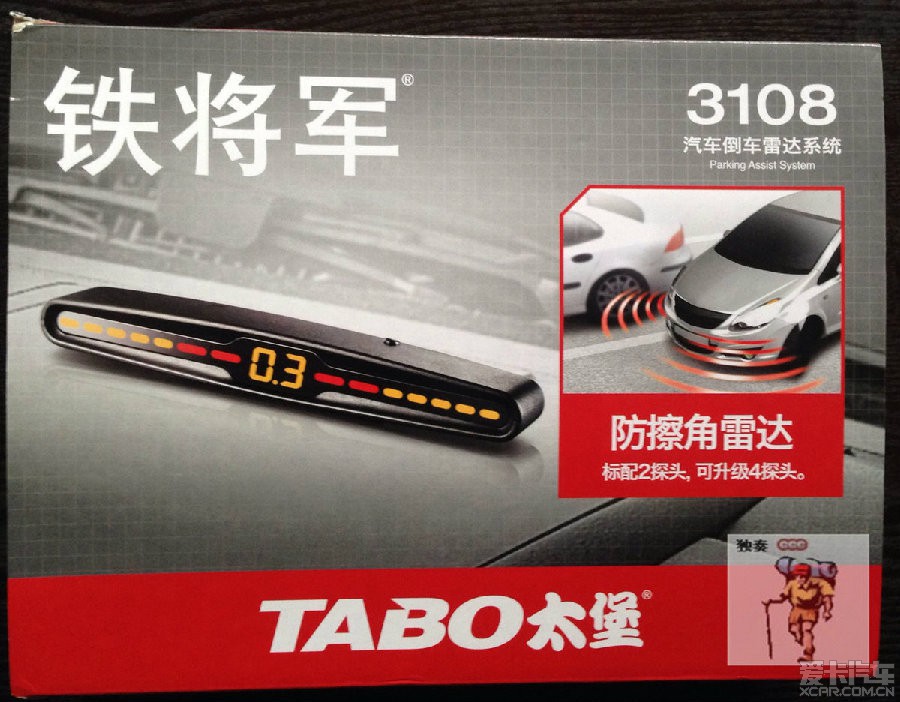

不是第一次买铁将军的东西了，对这个厂商的产品还是比较放心的。这是外包装，比较正规。

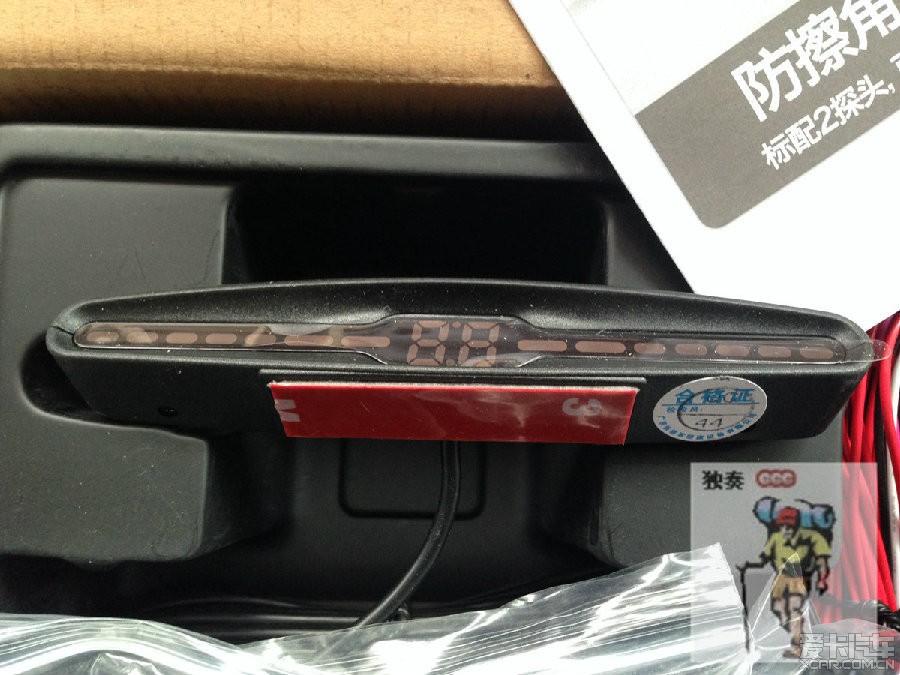

主显示屏，比较小巧。在中控台上试摆了一下，和整体风格还比较搭，不岔眼。

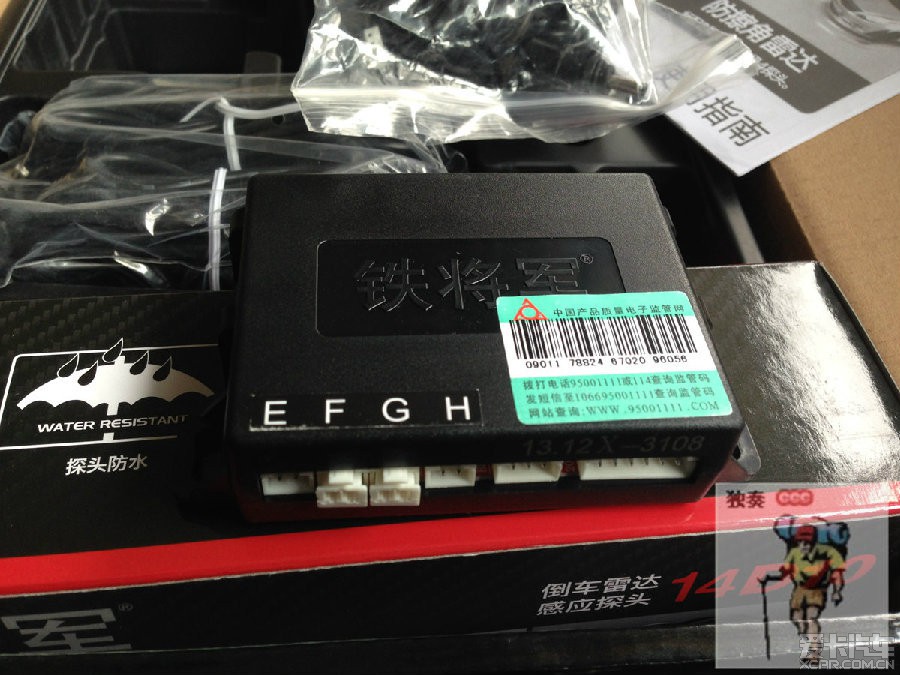

这是主机。按介绍，前置探头和后置探头都是一样的，区别就是这主机不同。前置探头报警的距离要比后置的短些，防止平时跟车时误报。上面的E、F、G、H分别对应前头4个探头，从左到右，顺序不能变动。
这个探头可以分别适用于小车和越野车。也就是探头高度可以设置，小车的安装高度为45cm到55cm之间，越野车在55cm到65cm之间。还有踩下刹车报警延续时间也有8秒和20秒可以选择。我选的是厂家推荐的8秒。

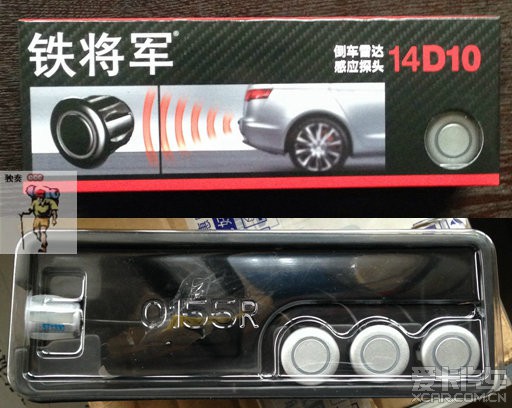

4个探头。
接线原理图，很简单。
雷达报警时显示效果展示。
延长线、防水接头、探头依次接好的样子。
收到东西的第二天就等不及了，检查了一下，发现可能有2根线长度不够（因为主机安前面，线要接到尾灯去），于是去五金店买了3米长的双股花线，0.5平方的足够了。中午回到家里，吃完饭，准备好不锈钢丝、瑞士军刀等各种工具，就下楼开始折腾了。
第一件事就是布线。先要穿越的就是后排座椅。

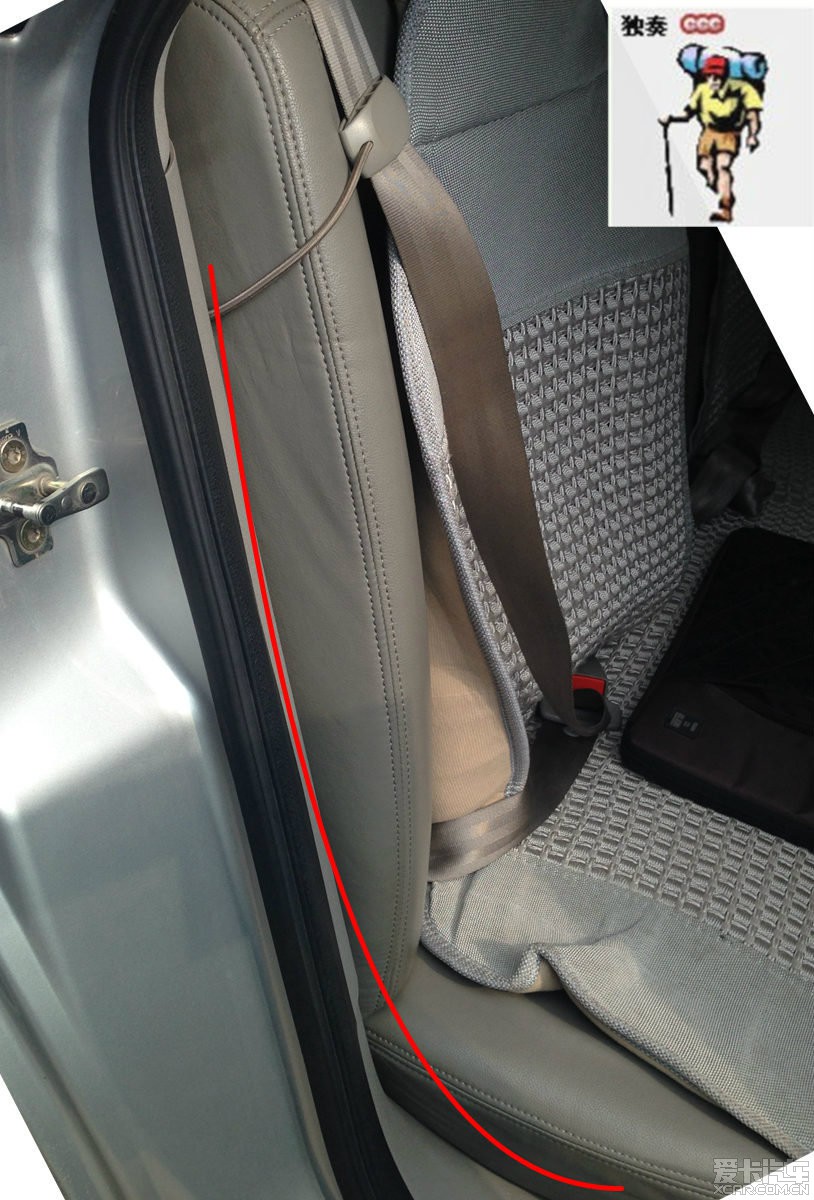

从图中红线位置的靠背后布线，还可以隐藏得很好。
从靠背后的一个小洞穿到后背箱。顺带说一句，这不锈钢丝简直是穿孔神器啊！十分方便快捷。
在后备箱，从右侧装饰板后穿线（图中红线部分）。这尾箱太深，只有脱了鞋，整个人爬进去才把线拽出来。
穿到右后尾灯处，调整好长度。

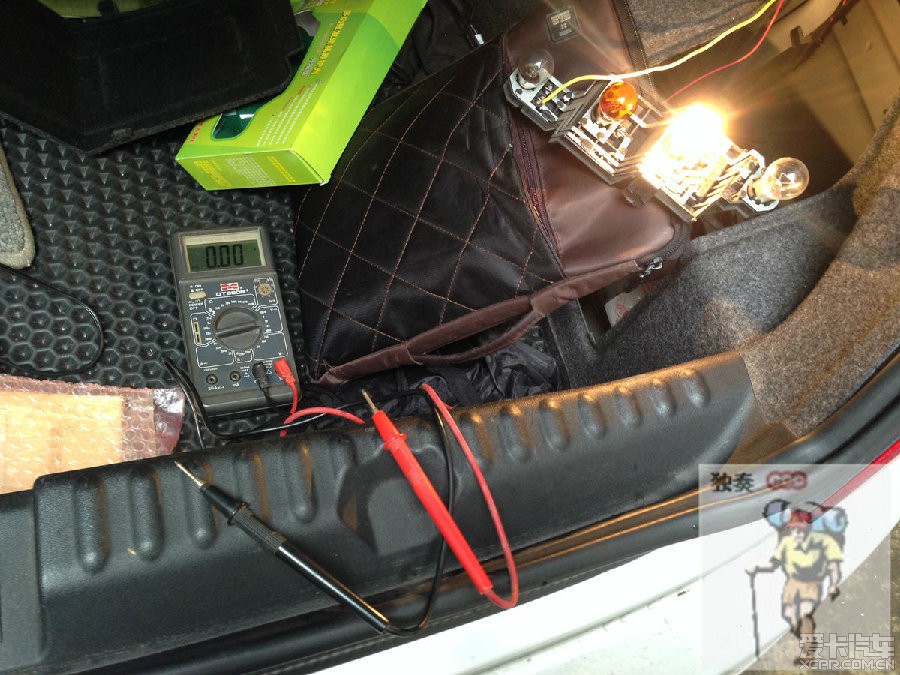

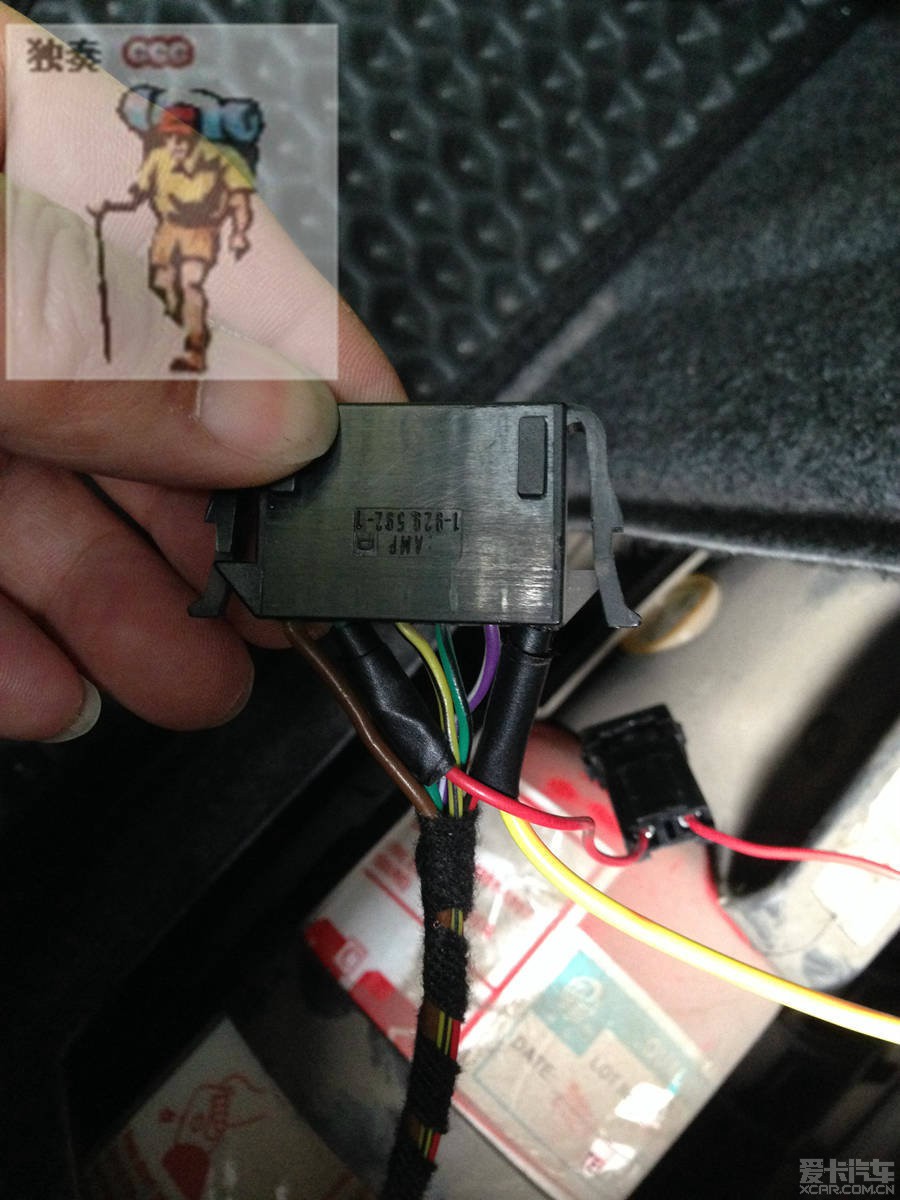

取下尾灯插座总成，通过万用表找出倒车灯、刹车灯的正极是哪根线。
把需要接刹车灯、倒车灯正极的线接好，用防水胶布裹好。
弄好这个，已经2点半了，赶紧去上班。
晚饭后，点着灯继续干。

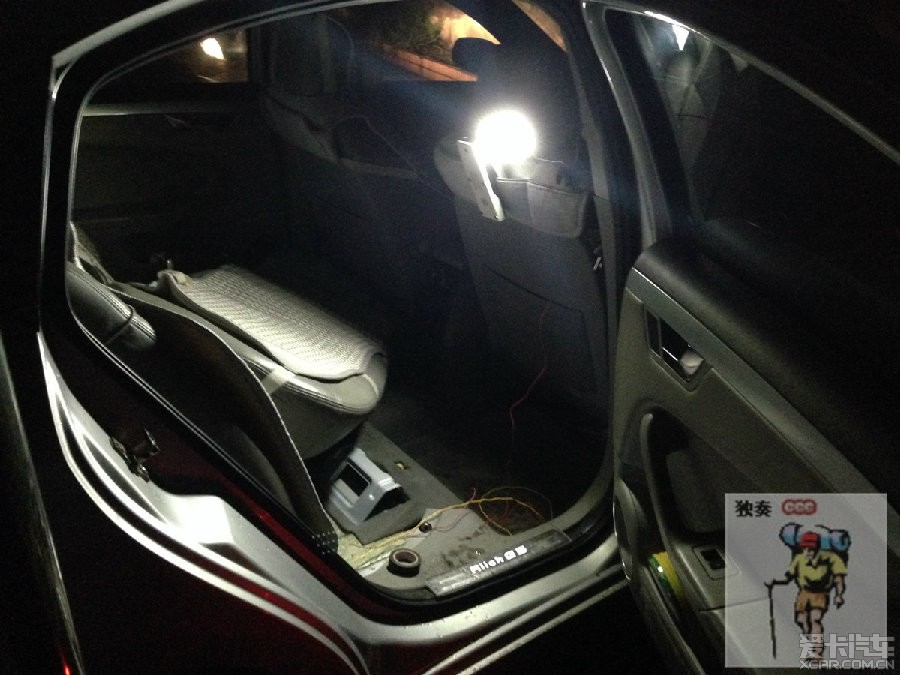

拆掉后排坐垫，从后排迎宾踏板下布线。

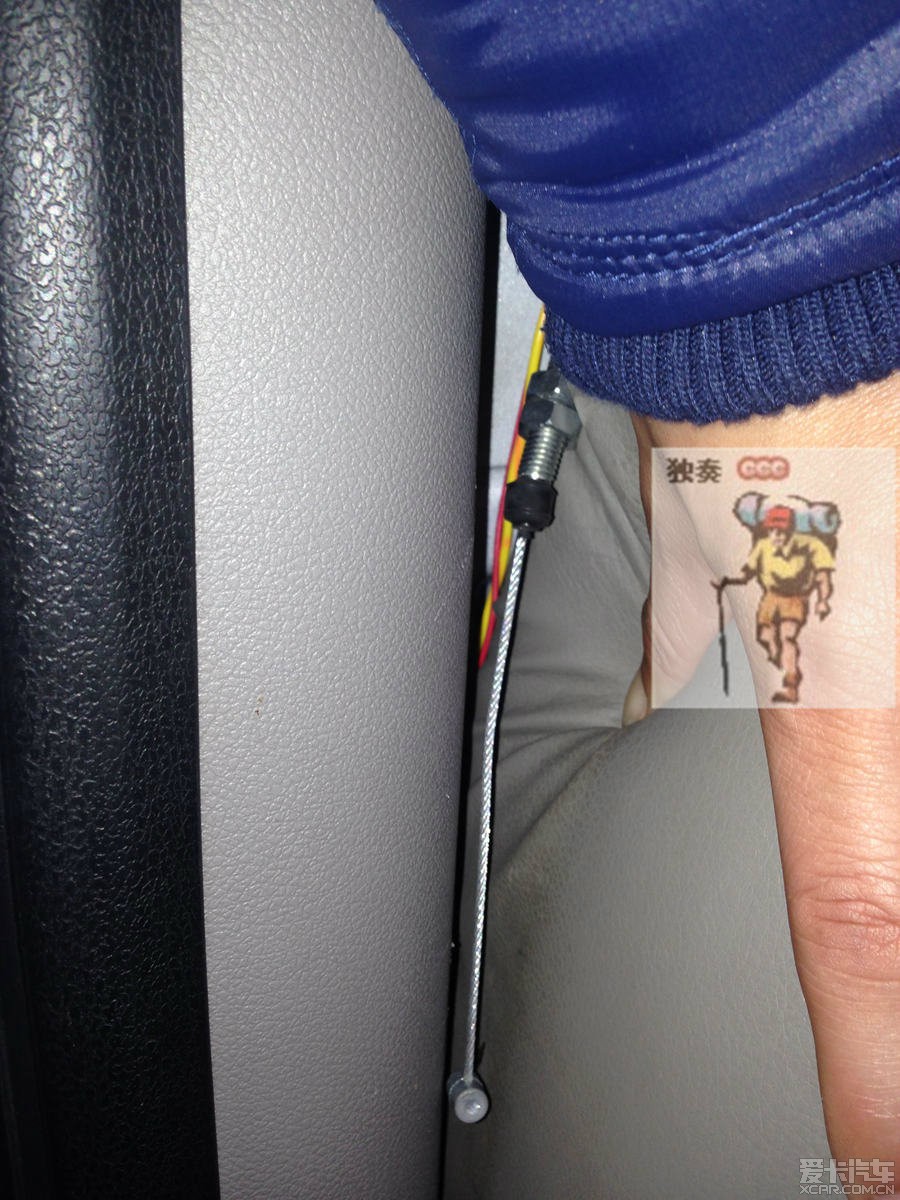

顺着B柱安全带下的螺丝继续布线。
拆开副驾驶处迎宾踏板，继续布线。连接主机的4根线，除了地线，其它3根上都串联了一个保险丝。图中红圈内是其中一个。
线布到这一步，已经有点晚了，天气飘着小雨，再加上人到中年中度发福，布线时弯腰低头的，小肚子实在遭不住，不如暂时收工，明天再战吧！
第二天是周五，下午还未到下班时间，人都走光了。按以往都是我守办公室的，今天心头有事，也提前走了。
回到小区，停好车，继续折腾。
驾驶室内的布线基本完成了，开始收拾外部。
先拆掉前档下护板，露出U形超。洗过两次空调了，拆这个我是轻车熟路啊！
很容易的就找到了车友说的这个橡胶堵盖（图中红框处），抠下堵盖，洞后是驾驶室内厚厚的隔音棉。
确定了走向路径，就开始拆前保险杠。
先拆掉轮胎处一边2颗螺丝（图中红圈处）。

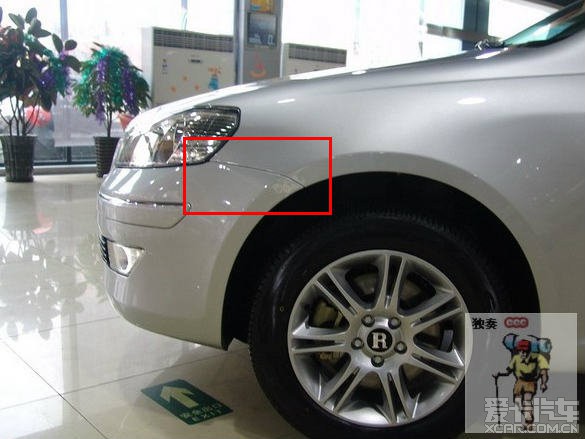

然后用力抠开保险杠和翼子板交界处的卡扣（红框处）。
再打开引擎盖，拆掉4颗螺丝（图中红圈处）。

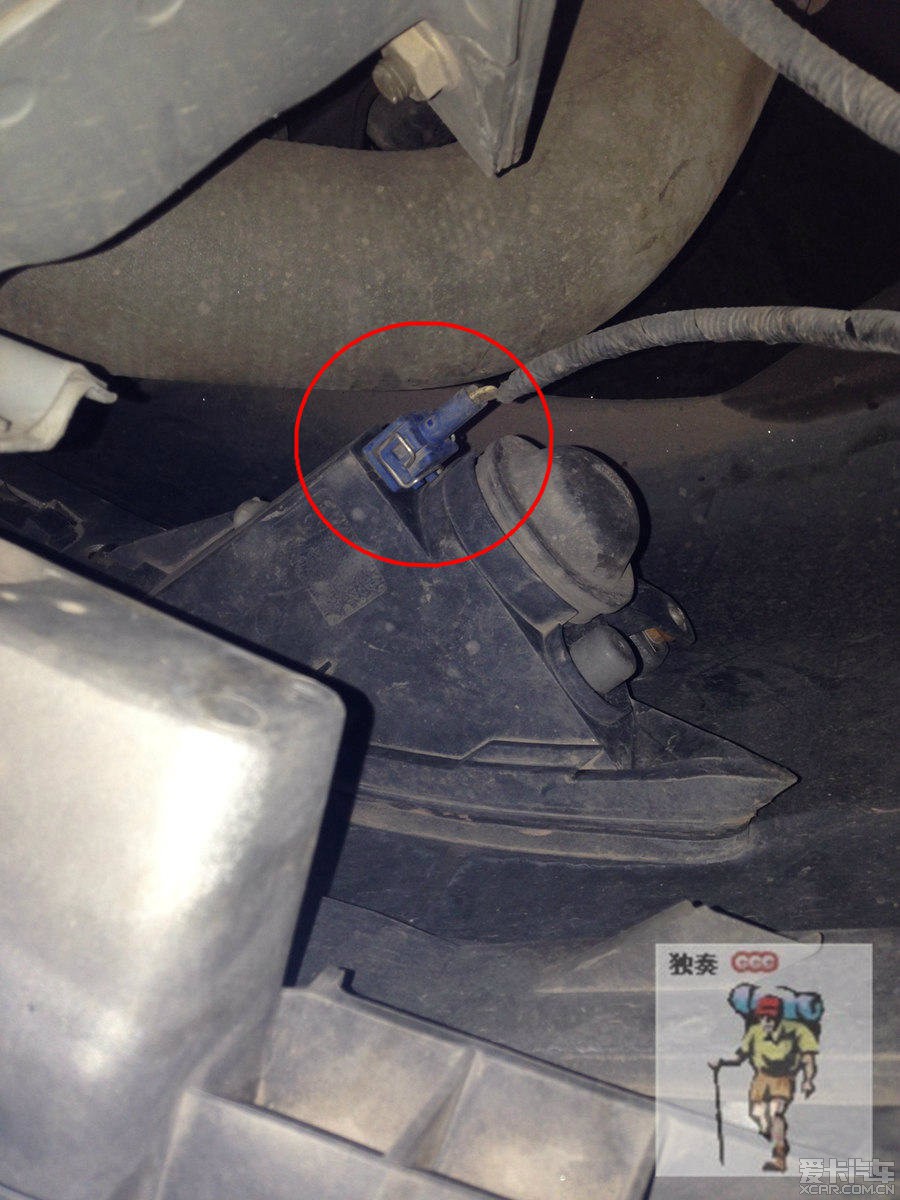

取掉图中红圈内雾灯的插头（一边一个），整个保险杠就可以取下来了。
拆掉前保险杠的全貌。
这时开始从机舱往驾驶室穿线了。先在这个洞背后的隔音棉上扎4个洞，4个探头的线从这里穿进去。（这个穿线的孔洞，最后要用玻璃胶密封，以免漏水）

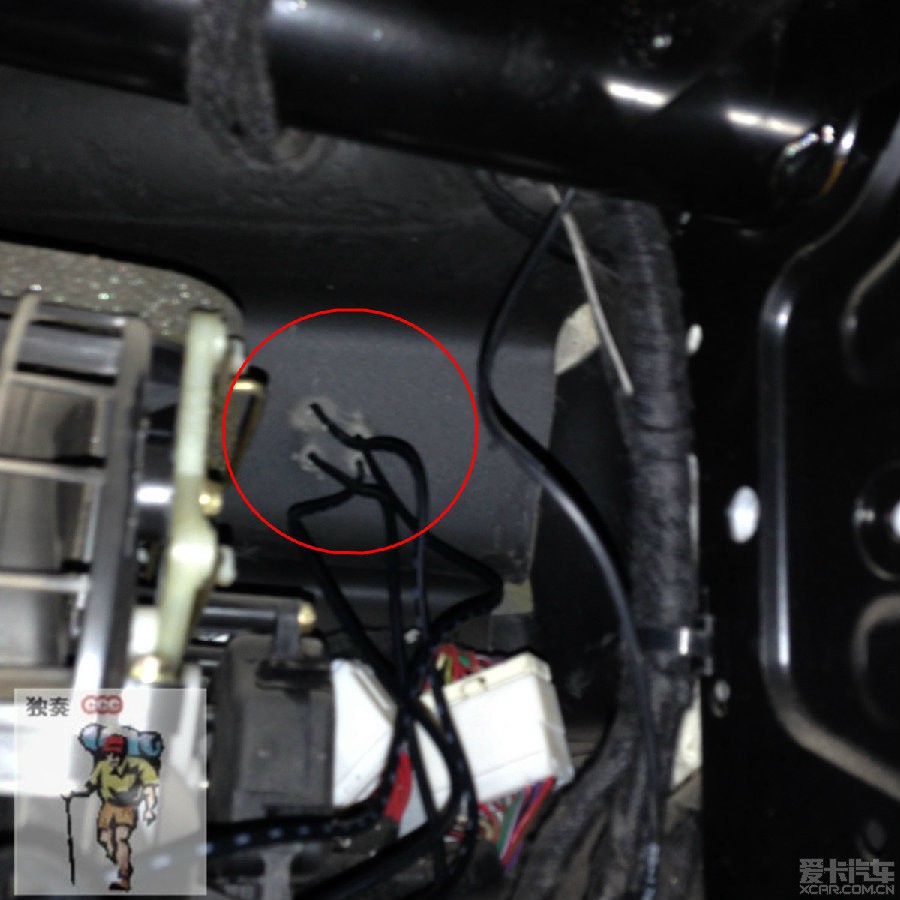

这个孔的位置刚合适，从手套箱背后的鼓风机上穿出来。
6点过了，回家吃晚饭，洗完碗，继续点灯工作！

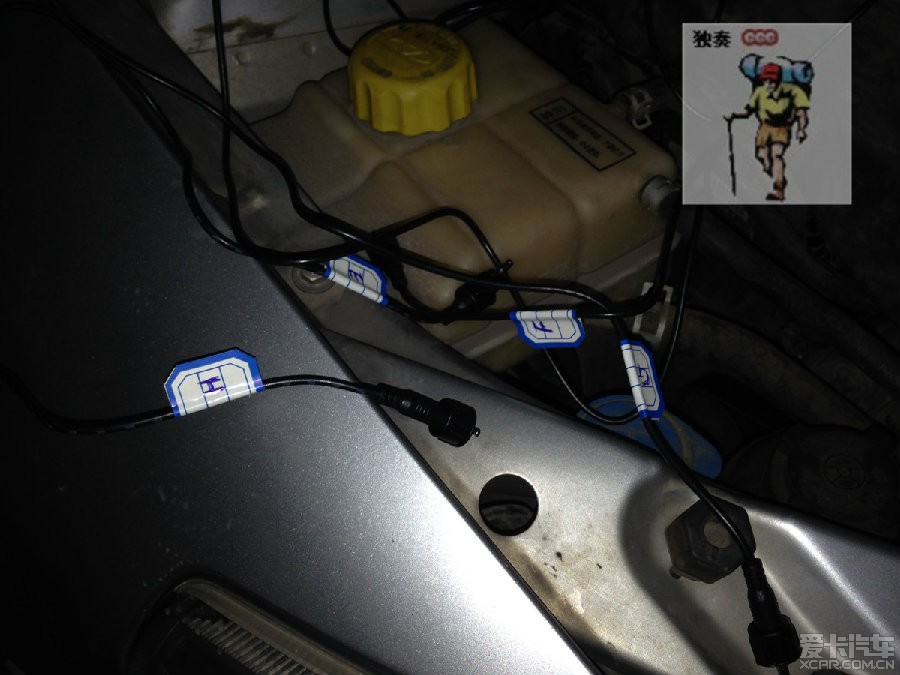

这时，需要将4个探头的延长线从右翼子板顺着前防撞梁，分别牵到指定位置。4根线都太长了，比好位置后，就把多余的线拉回驾驶室。

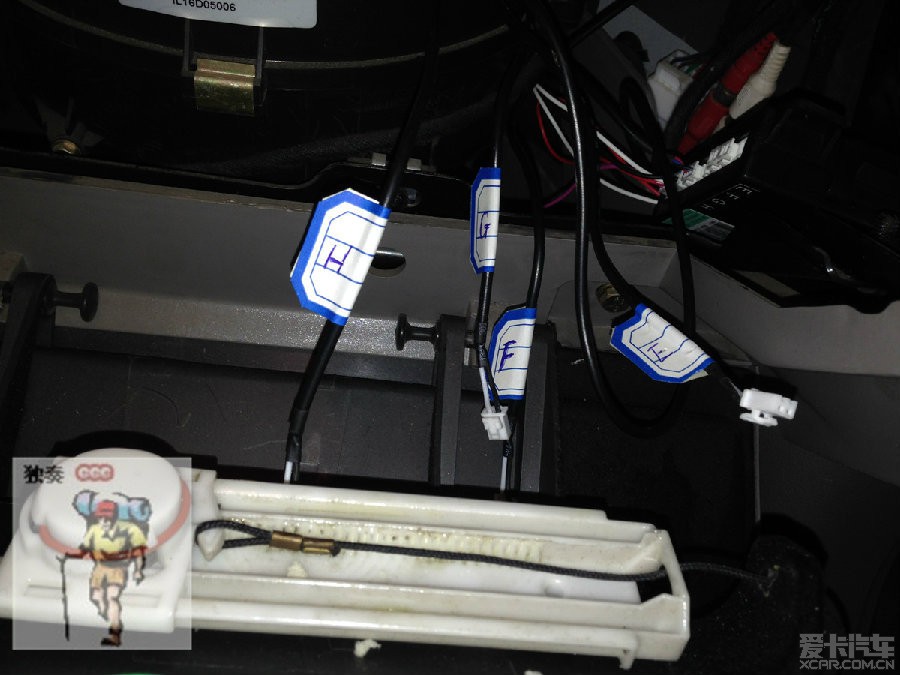

穿线时要注意别把4根线搞混了。我是每穿一根，在线的两头都用胶纸写好编号。
拉回驾驶室的线，足足收了这么大几把，收成卷捆好。
把主机上的正极、接地线从副驾驶处穿往方向盘下的保险盒，正极接在点烟器保险上，接地就近找个螺栓接好就OK
了。
一切准备妥当后，开始在前杠上开孔了。

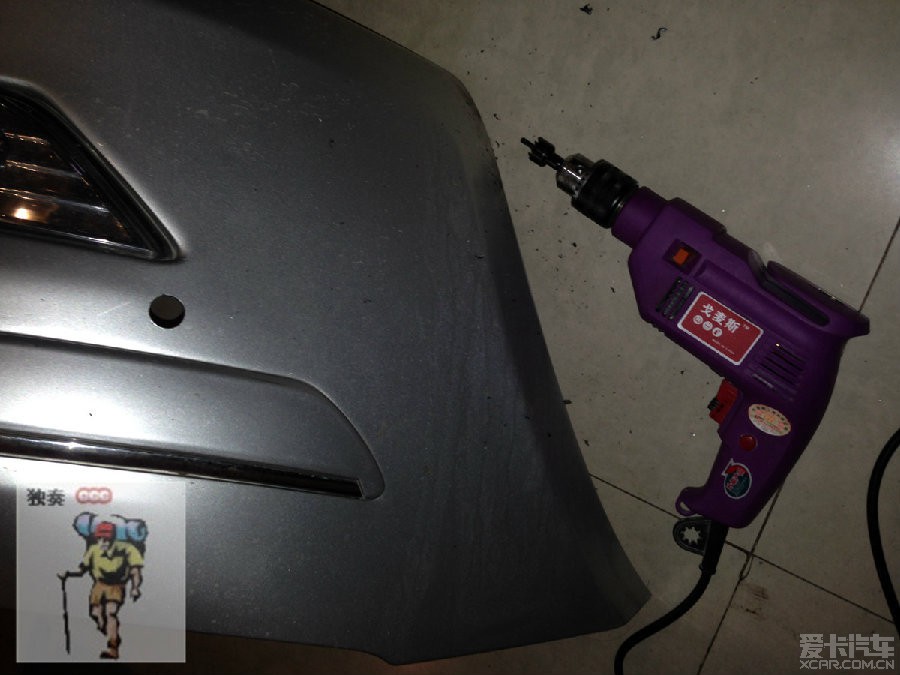

我嘿着嘿着的把前保险杠抬回家，拿出电钻，安上随探头附送的钻头，比好位置，哗哗哗的几下就把4个孔开好了。中间两个孔要从保险杠后的泡沫上传过。
开好孔，把探头按上去，还成！
把保险杠扛下去，将蓝框中的防水接头、红圈中的雾灯插头接好，就可以把保险杠安装回去了。

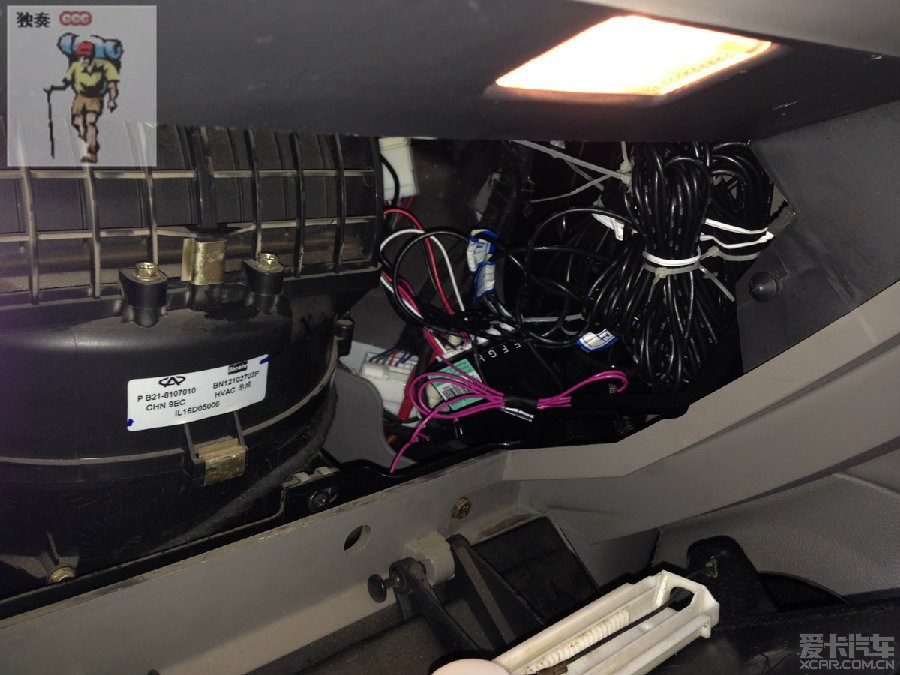

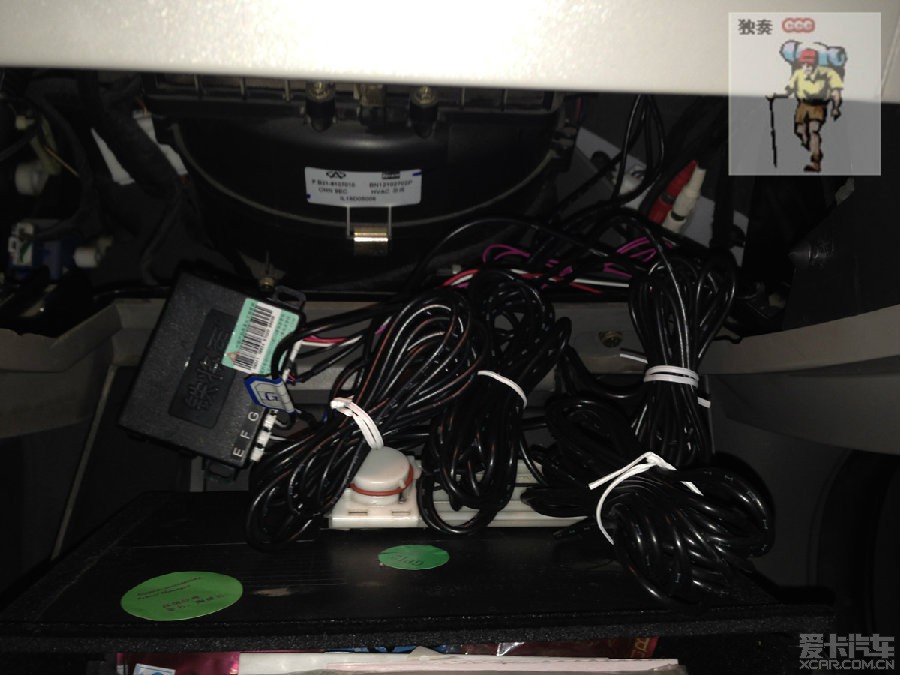

最后的一步，就是把手套箱后那多出来的4大捆线固定好，免得掉到副驾驶地板上。
终于，终于安装完毕了，坐上车，前进后退试了几下，一切OK！
先休息吧，确实有点累了。终于又一次感受到了发福后，蹲不下去的苦恼！看来该减肥了！！！
第二天，终于看到全貌了，怎么样，还成吧？
正面（拍照框两边）2个、两边2个探头的侧面特写。
比划好位置，揭开底部3M胶，粘好显示屏。

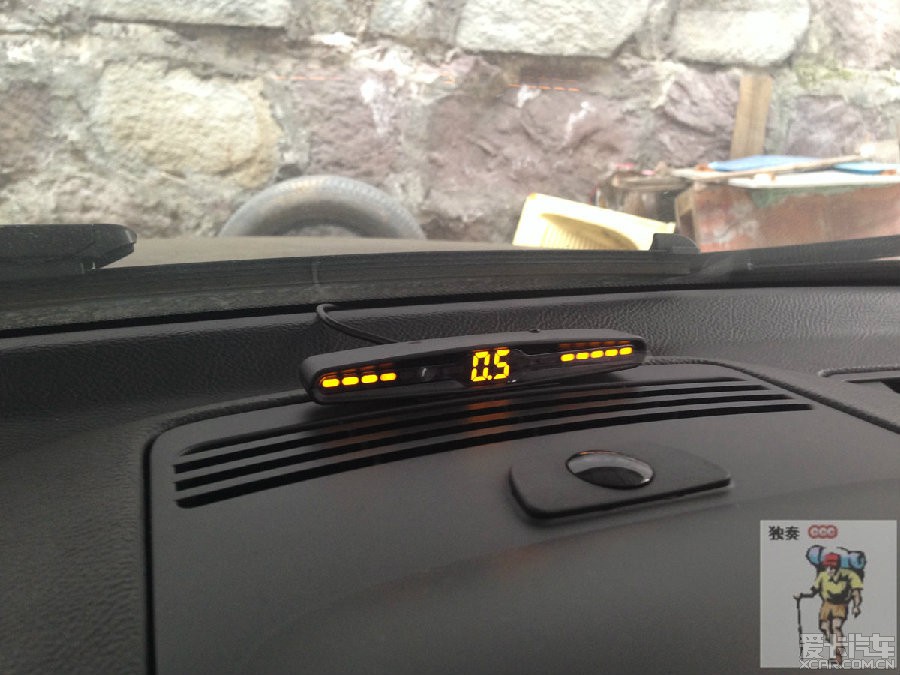

正前方0.5米探测到物体的显示模样。
左方0.3米探测到物体的显示模样。
累了2天，效果还不错，既锻炼了身体，还节约了150～250元的安装费，不错、不错，改装成功！

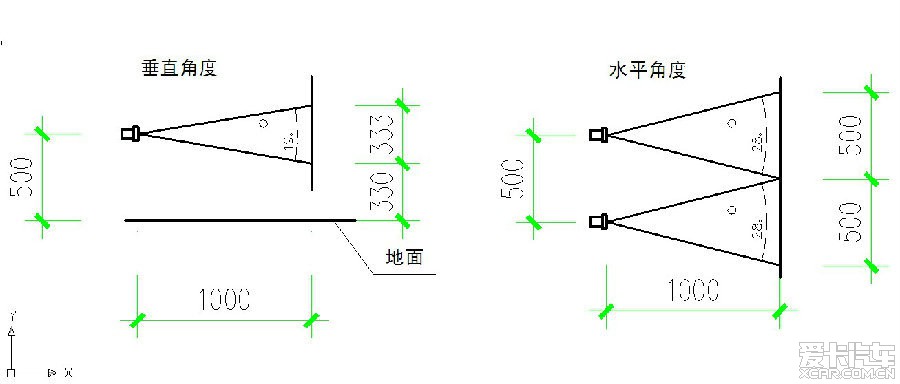

后期使用中发现不能探测到地面的台阶，就自己用卷尺和木板测了一下，垂直高度上的探测角度不到20°，水平探测角度不到30°。根据图上的测量，起码要35cm以上高度的，才能被探测到。（用CAD绘图附后）
后记：安装完毕，经车友提示才想起，根本没必要走线到尾灯处，直接在方向盘下的保险盒里找到倒车灯保险，把线搭上去就可以。
