我的靉伍之后备箱LED灯改装，效果非常~满意

时间飞逝，我的靉伍入手已近一年了，期间各种装饰，目前车开了近10000公里，性能比较满意。在使用过程中发现靉伍有个别设计缺陷，比如升降窗按键没有夜间照明、后备箱灯暗等，相信不少车友也都有所了解。经过多方查找，近日将我的靉伍进行了后备厢LED灯源的改造，供大家参考，其中也有些小瑕疵，希望给其他有意改装的朋友提个醒。话不多说，上图~

所购买的后备箱LED灯是在某宝上海淘的，小日本设计制造的。优点：免破线、免打孔，原位安装，做工细腻。

某宝老板说原装灯线不够长，帮我接长了，很细心的老板，在他家买过不少东西，这里再感谢一下。快递箱子里塞的报纸都是日文的。

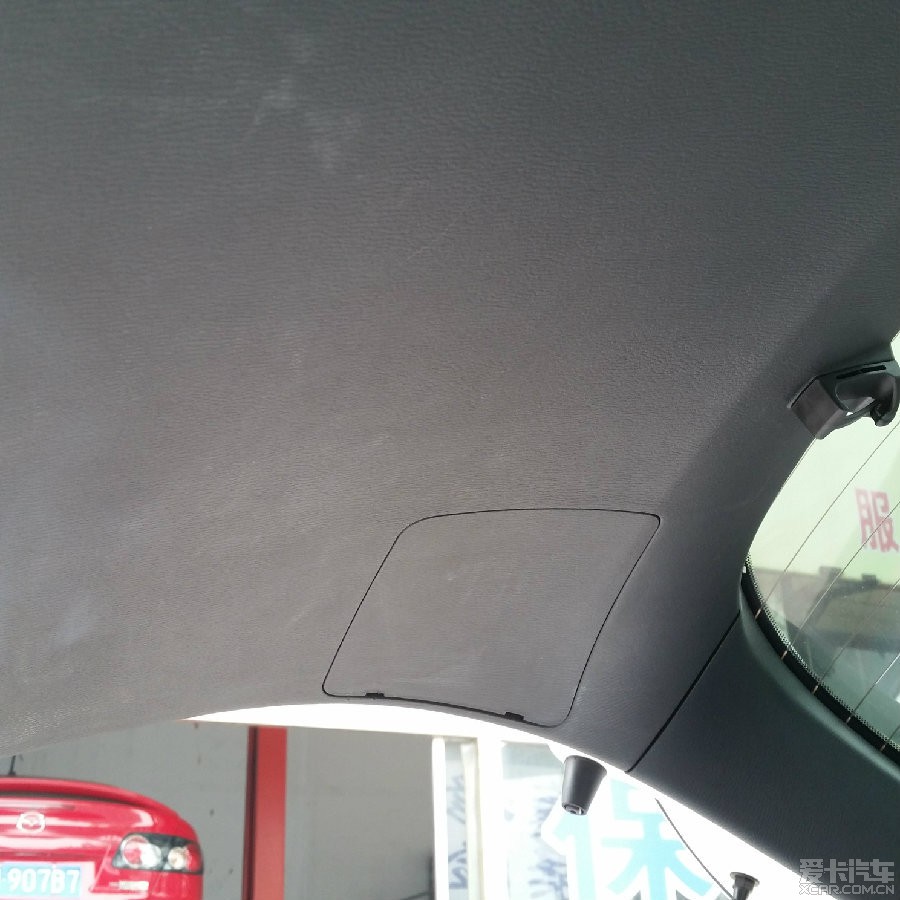

原位置图

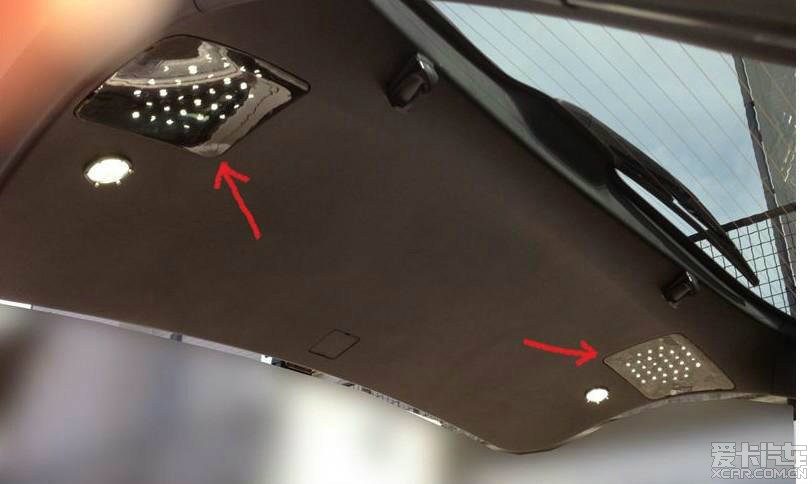

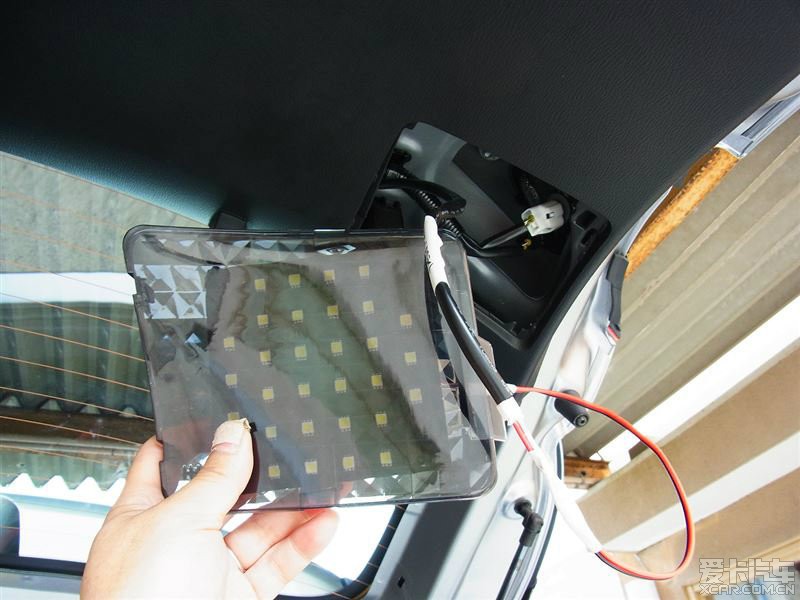

安装后（此图非实际图，真实图往下看）

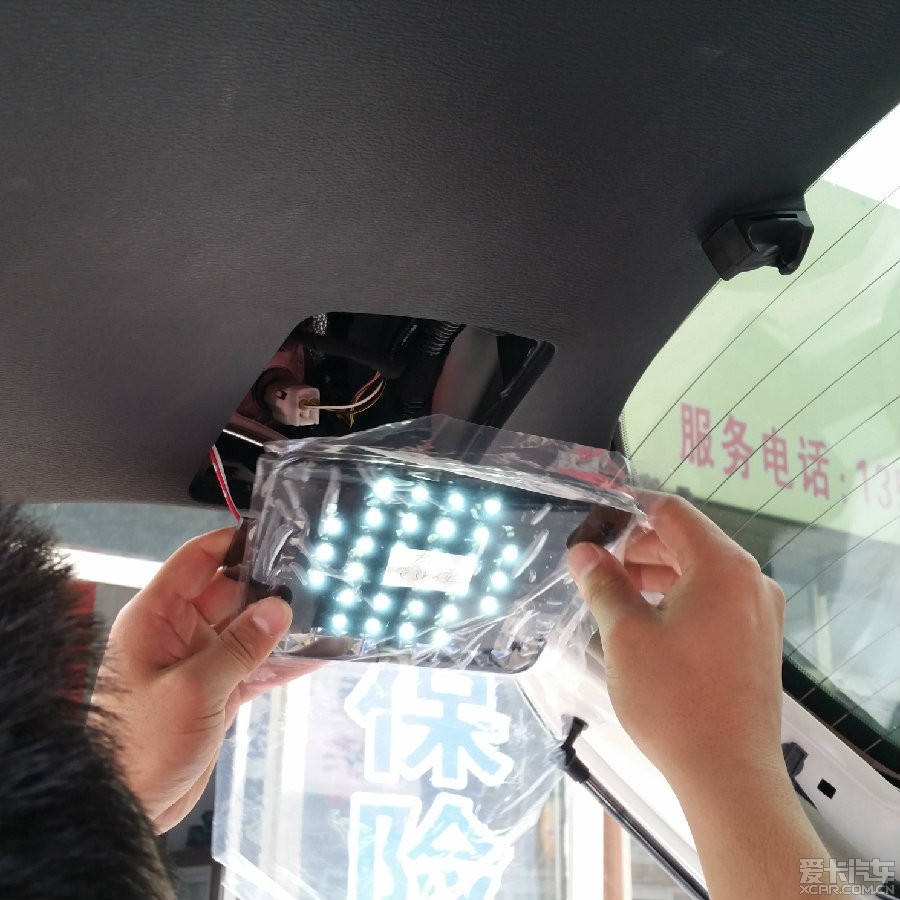

拆开塑料盖板后，比对了一下，很合适（区分左右）

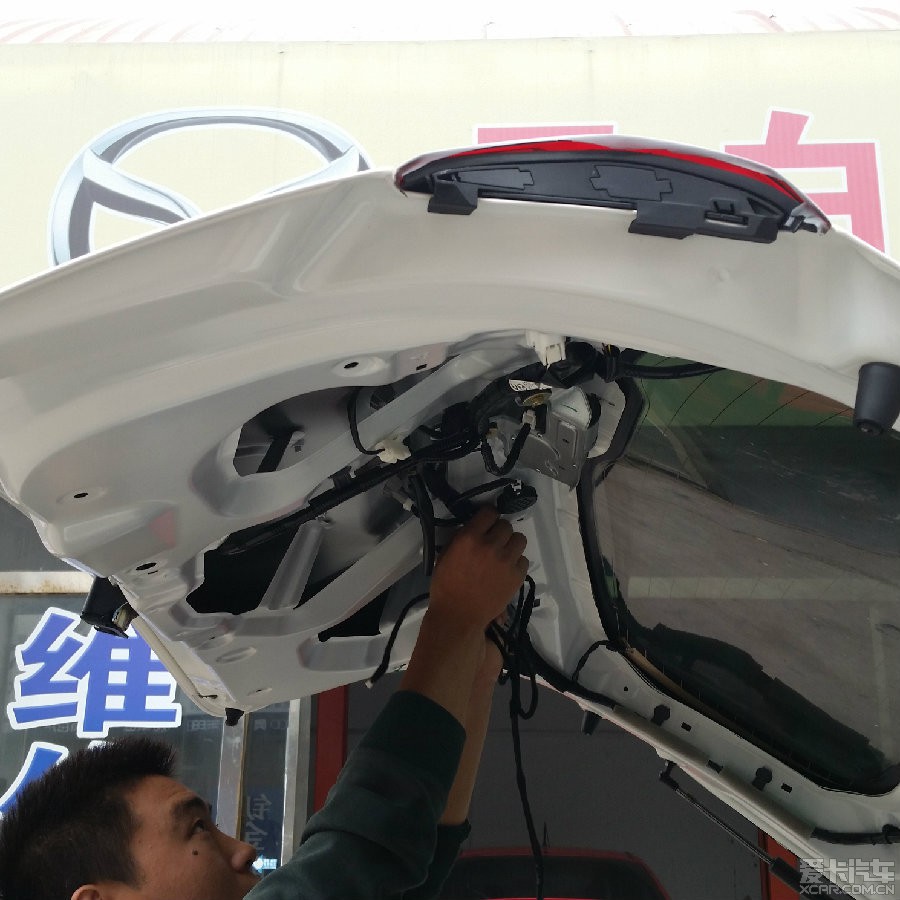

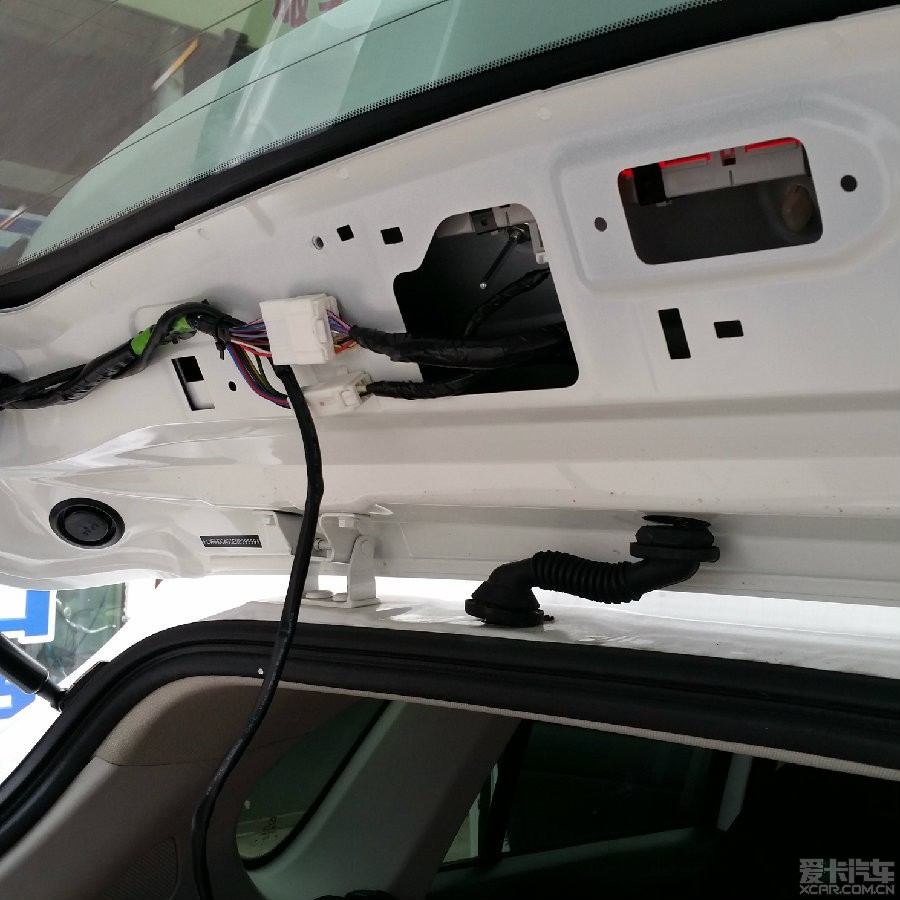

为了布置暗线，所以必须拆开后背箱门，如果有洁癖的车主就别考虑了。全是各种塑料、金属卡子，很快拆除。

开始布线

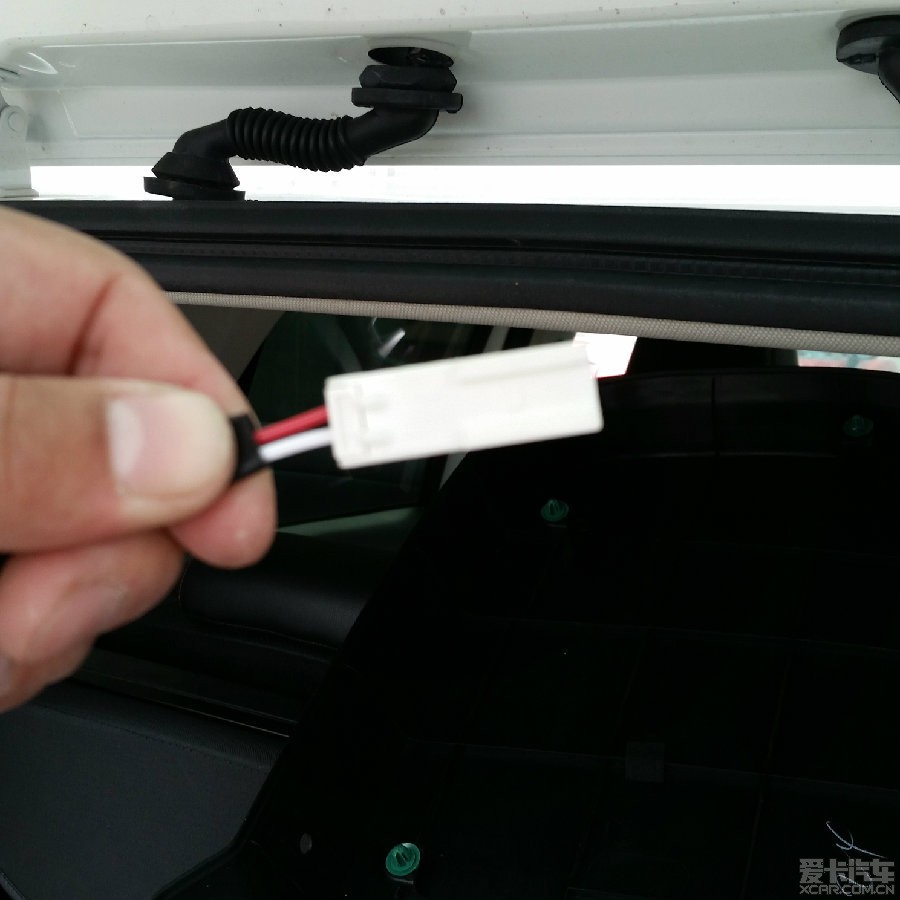

两边各一个白色接头，一会插在灯上就OK了

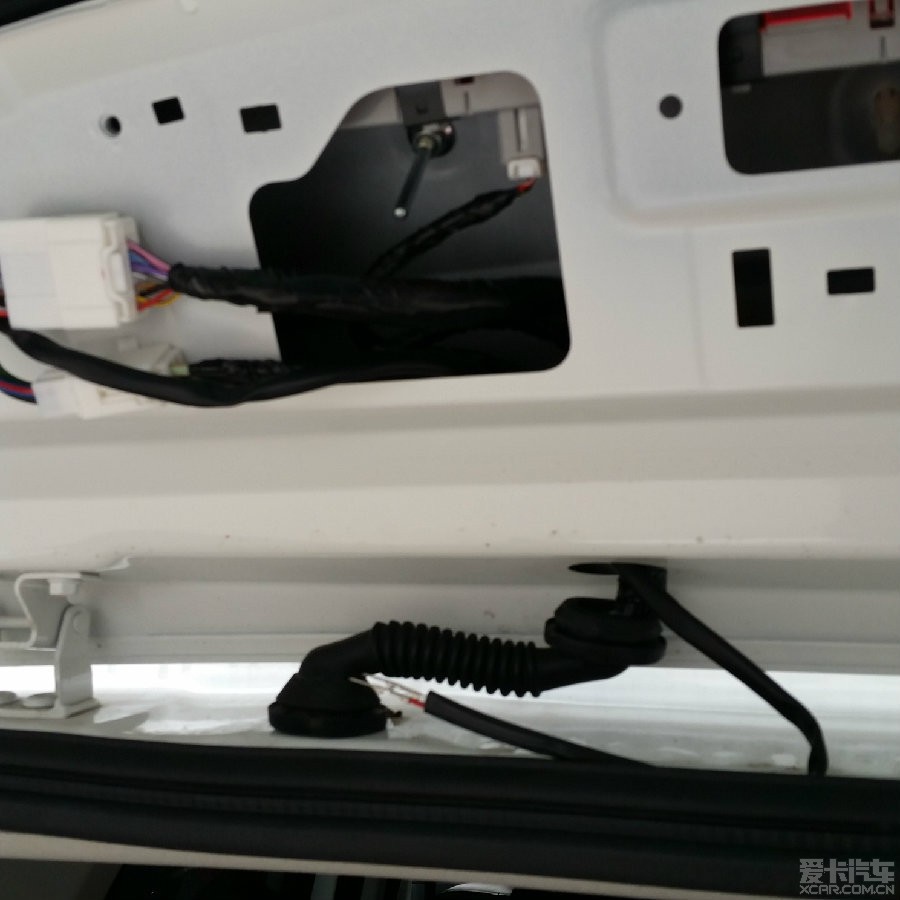

要把线从这里沿边上穿到原后背箱灯接电的地方

成功穿越

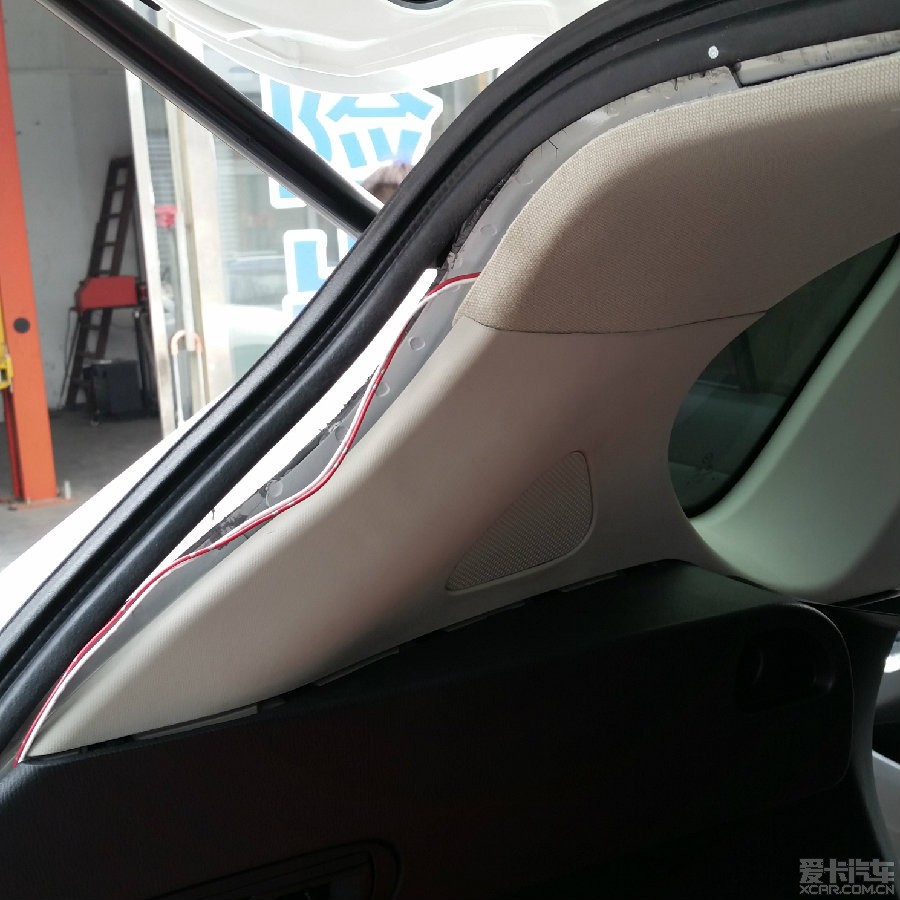

开始沿左边路，拉开密封胶，一路向下塞

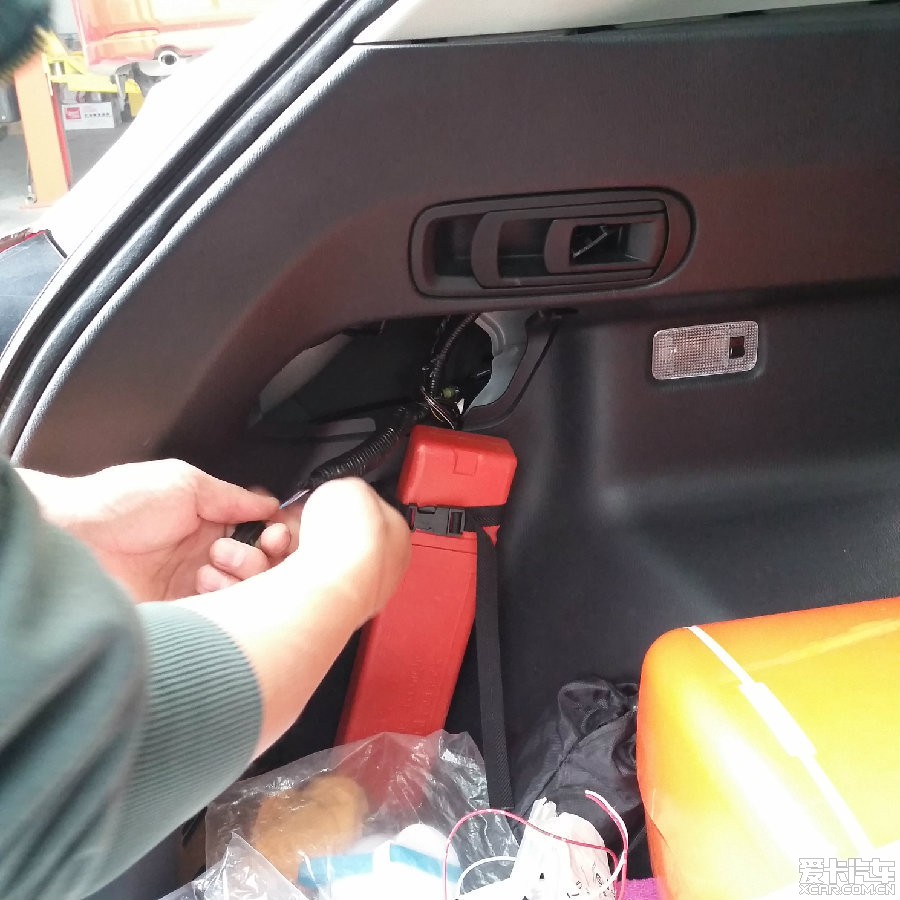

从这里穿出来的

接线这里要着重提一下：取电有两种方法，我这种接发算破线了。缺点是，按我这种方式装完后，原后备箱内灯控开关不能对LED灯进行控制，后备箱关闭后自动灭灯。优点是，省事！后来回来看了下某宝老板给我费心做的安装图，接电的地方是有差别的，提醒以后安装的朋友留意。

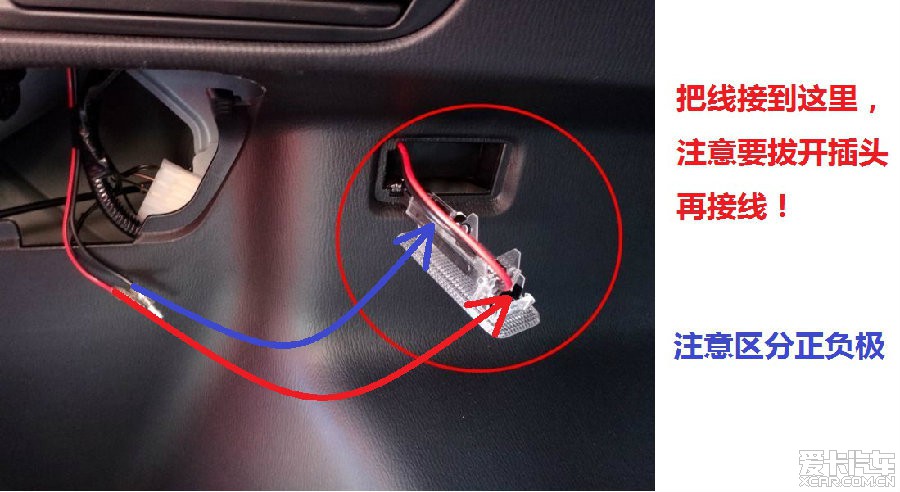

正确接电方法（此图非原创）

接电完成后，试亮一下，看看炫不炫

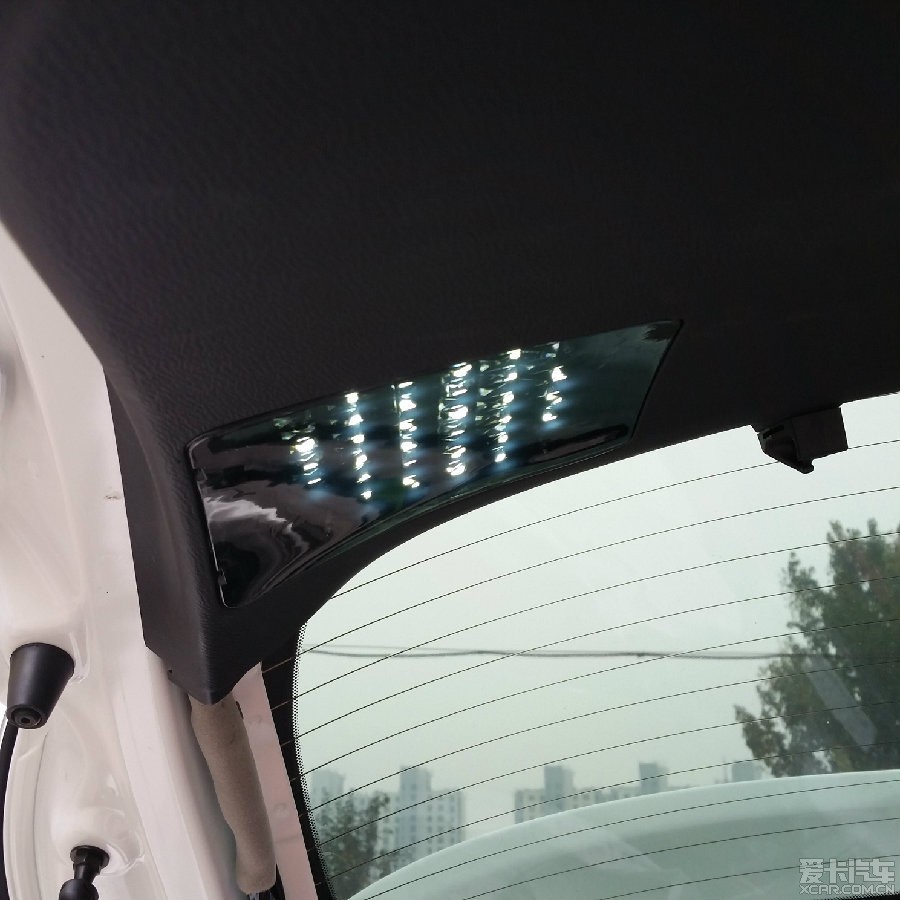

无问题，开始归位，小日本的模具还是不错的，很合适，严丝合缝。

白天看不出效果

晚上效果很炫的，一片光明，告别黑呼呼的后备箱了（我可没开闪光灯）

在昏暗的地库效果

本次改装，我觉得实用性非常的强，正好最近晚上搬家，小伍一开后备箱惊呆了我的小伙伴了，都说“亮瞎眼”了。感谢各位支持，盼回复哦~
