新捷达自动时尚飞歌导航显示原车信息

看过很多帖子写的改装导航，但是，发现都有个通病，该写的地方不写，不该写的罗里吧嗦，下面进入正题：
车型：新捷达1.6自动时尚
导航：飞歌（原厂是不带CD的收音机）
先大概说一下捷达时尚型的特点：所有配置都是同排量里面最低配的，1.4手动时尚的是最坑的，不带天窗，不带座椅高度调节，就连CD都不能放光盘，最让人受不了的就是单口的BCM电源管理模块，无遥控，想要改装成原厂的遥控必须得换BCM或者改BCM，无尾箱开关；1.6手动时尚也差不多；1.6自动时尚就好多了，至少带了一个双口的BCM，改装空间很大。
今天改的是大学老师的车，导航是他在外面买的叫别人帮装的，但是有个缺点：不能显示原车信息，所以这就是本次要解决的问题。而要想显示原车信息，就得要接上CAN线，但是原车是没有CAN线的。
Step1：自己做根CAN线或者某宝上买CAN线，不过自己做的接头太难搞，所以选择我选择了在网上买（信息懒得P掉了，买回来的时候，线包有胶布）
Step2：找到接线的地方，按原厂的电路图找，发现带有CAN的收音机接的竟然是驱动CAN总线，即接的是T73b/19和T73b/18这两根，但是最后装的时候还是放弃这样的接法，因为原车上面20、21这两个脚正好是孔的，所以直接就用这两个口。

Step3：拆导航接CAN线，红色线旁边空的跟黑绿线旁边空的就是CAN线位置

找到CAN线要接的地方下面就简单多了，装线：首先需要把导航黑色插头拔出来，然后当时傻了，直接就把买回来的CAN线插进去，但是发现怎么插都不进，最后发现：还有个黄色的卡子需要取出来（如下图）后补的图片，已经把CAN线接上了，靠近红色正极线这边接的是黄/褐色CAN-Low（即-低位线）最外边接的是黄/绿色CAN-High（即+高位线），把线插上去后再把黄色卡子插上，走线。

Step4：装BCM这边的线，这个难度也很小，大概说下拆解步骤：先把白色插头的大线束接口去除，有个卡子，按进去，扳一下黑色的卡子，就可以取出来（以下的图由于角度问题，拍摄质量有点差，敬请原谅

）

Step5：接下来绑在插头上面的线扎剪了，大家轻点，别剪到线了。然后白色插头两把有两个卡子，两边一起往外压，然后就可以取下白色插头。

Step6：白色插头里面的黑色两排插头分离，这个没有什么卡，一推就分离了，可能退到头的时候有点卡，多用点力就可以分离，放心，不会坏的。

Step7：然后先把从导航插头过来的线束走好，注意不要碰到转向机，分离黑色插头就可以看到CAN线的分布了，18、19是驱动CAN总线，22、23是诊断接头的CAN线，20、21是舒适CAN总线，也是我要接的线，不过我已经接好了，20脚接黄/绿色CAN-Low（即-低位线），21脚接的是黄/绿色CAN-High（即+高位线），买回来的CAN线直接插上去就好，线束针脚上带有小小的铁卡往外，一插就进去了。

Step8：倒序装好所有东西，可能黑色的插头有点难装，拿电筒照看，有个缺口，对好一推进了，要装成同一排才能把白色的插头套装回去，装好白色套，绑好线扎，把白色插头插回BCM，白色插头插回BCM之前，黑色扳动卡应该是在线束出口那头要不装不回，把白色插头插进BCM之后，黑色卡子自然的会忘下扣，这样就完成了。自动挡的车，导航这边的倒车信号线就不用再接，倒车的时候CAN线会提供倒车信号。

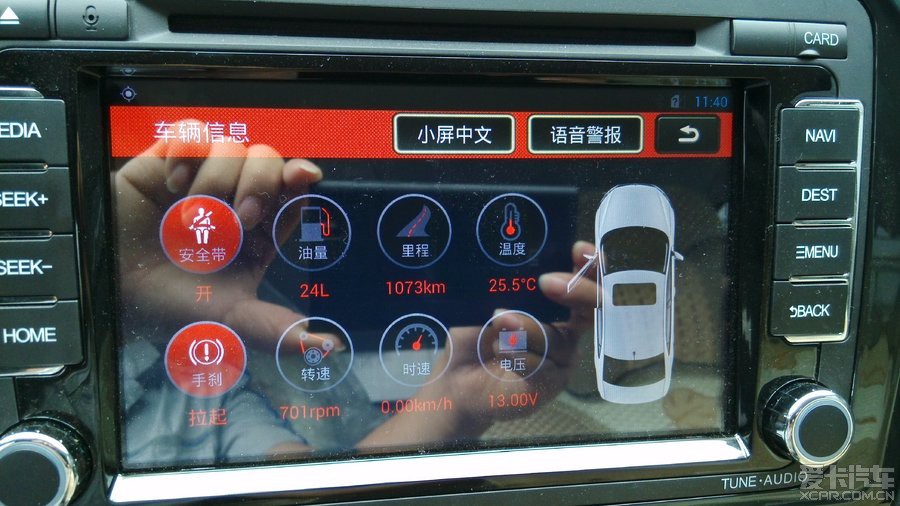

下面是效果图：

这是漏电检测，锁车5分钟后，漏电还是很少的，19mA左右。

总结：
1、个人觉得这导航不怎么滴，是我自己我不会买飞歌的，U盘没记忆功能，而且不知道是不是我没放光盘，每次锁车久之后再开机都自动进到碟机，不会默认到之前在U盘播放界面，而且竟然车速那不显示！
2、建议无论改装完什么电子设备，改完最好做个漏电检测。
3、此方法适用改装德赛西威、RCD510、RNS510、RNS315（这辆车不要再网关激活，其他车暂时不知道用不用）
4、手动空调的车不支持空调信息
5、.......
