新捷达增配遥控钥匙、后备箱开启、后备箱照明灯！申精哦~
这个帖子其实酝酿了3个多月了，一直到现在才发出来。
其中是何原因呢？且听我慢慢道来。
长辈准备买个车，从预算各方面考虑之后决定买捷达，因为本人就是大众车，所以对捷达还多少懂得一点，改起来也比较方便，因为捷达最低配置的没有遥控、后备箱开启、后备箱照明，所以也就准备买车之后改一下。而没过多久，亲戚（也是比较近的）也要买一个车，准确讲是换一个车，也是从实惠入手，那最终我的建议也是同配置的捷达1.6手动时尚+选装包！第一个车其实把全套都改完之后，发现有的地方没有照片，后来就放弃发帖了。但亲戚的这个车又勾起了我发帖的欲望，而且仔细的查找了一下，没有像样的帖子（不是贬义，是从详细程度上来说），所以就用点时间，给大家分享一下吧！
选车的时候肯定是1.6手动时尚的，但是一定要加厂家出厂的1200的选装包，因为这1200的选装包，不仅包含了电动调节后视镜，中央扶手，和CD，而且在我们看不到的地方实实在在的多了个高配置的BCM啊！所以我们虽然看上去1200买了三样，但实际上我们买了很多样！
多余的话就不多说了，切入正题吧。既然是增配，所以一切走线都按照原厂的走，这是第一辆车提车之前的三张照片。
后来改了遥控钥匙、后备箱开启、后备箱灯、RCD510，只不过照片少了点，所以请原谅我的2个车都没有提车作业吧。。。
这是RCD510
开灯
开机
收音机
还有凌乱的走线
由于第一个车仅限于这几张照片，也就懒的发帖了。
那么接下来，可就是多图赏析了！！
既然要增配全部的东西，并且要做到原厂走线接线，那就得用到电路图，我给大家都列出来，以后自己想改的，可以作为参考哦！
准确的讲只需要在BCM模块上接四根线，T73a/10,T73a/23,T73a/30，T73a/65.其中的T73a就是BCM模块中黑色的大插头，具体的插头拆卸问题就不在这里讲了，很多很多的帖子里已经说的很明白了。
T73a/10，接后备箱马达，相当于正极，马达负极接官方接地。
T73a/23，接后备箱开启轻触开关4号脚，但中间要穿越车门线束插头T28a/3。
T73a/30，仪表显示后备箱开启
T73a/65，后备箱照明，相当于正极。不用按照X宝介绍的接长电。当然这个随意啊！怎么接都行，灯亮就行。
下面晒晒买的宝贝，都是X宝上所得。
后备箱灯，这是第二次买的，比第一次买的质量绝对好，配着线束和接头，而且长度合适，第二次买的后备箱灯真的是真心推荐。可以搜搜海滨汽车钥匙
线束
灯
开关
后备箱开启马达和开关和线束
这套是在另一家买的，说说三个毛病，一：马达螺丝上反了，二：开关饰盖不是正经东西（市面上卖的都是这样，其实这是玻璃升降器开关饰盖，并不是后备箱开启开关饰盖，零件号相似，但绝不是一个东西），三：接T73a/10插针根本不对！
马达

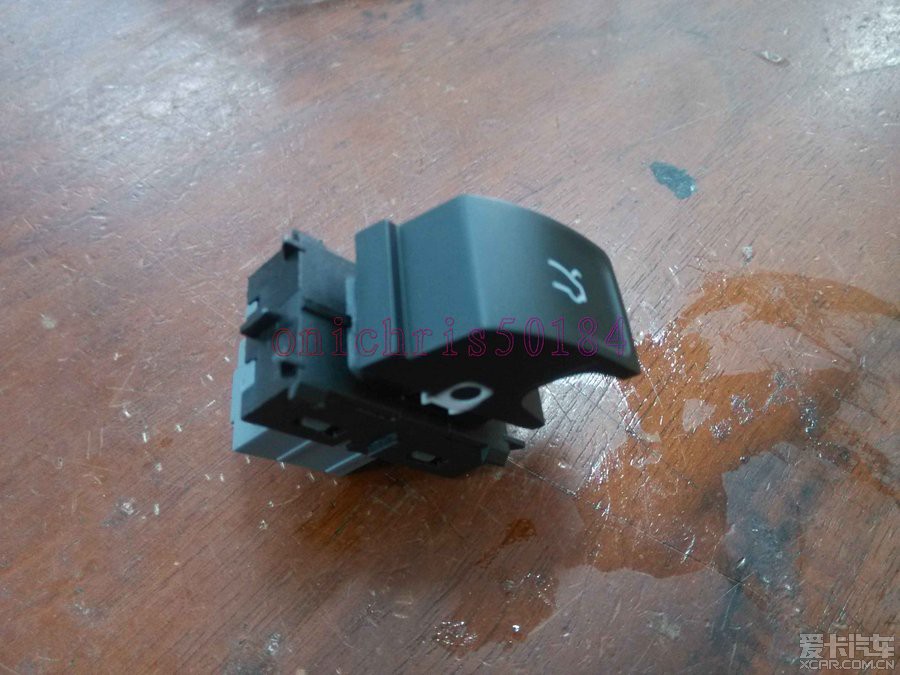

开关
线束
遥控钥匙
这个遥控的匹配和拆装就不在这里介绍了，可以去优酷搜索202AD，比我这种图文的说的详细
钥匙全貌
拆卸销
拆开后全貌
开槽
为了方便走线，把这些线束做成一根线束
全貌
马达插头
后备箱灯插头
后备箱灯开关插头
后备箱开启轻触开关插头
剩下所有接线都事先做好标记
剩下就是走线和接线了，发一些关键位置的照片
后备箱内衬拆卸
后备盖内衬拆卸

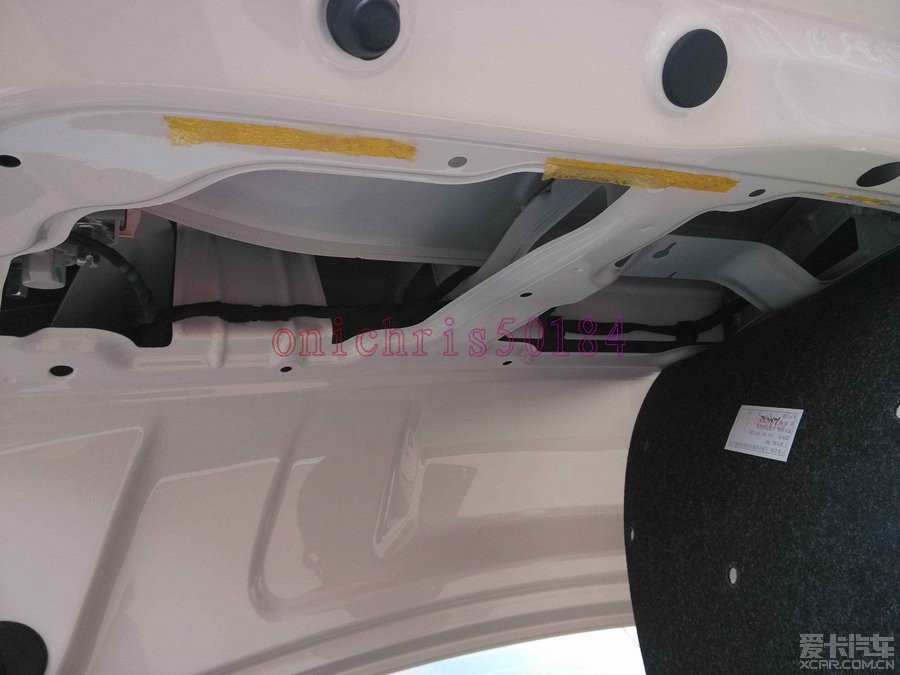

后备箱灯走线及安装

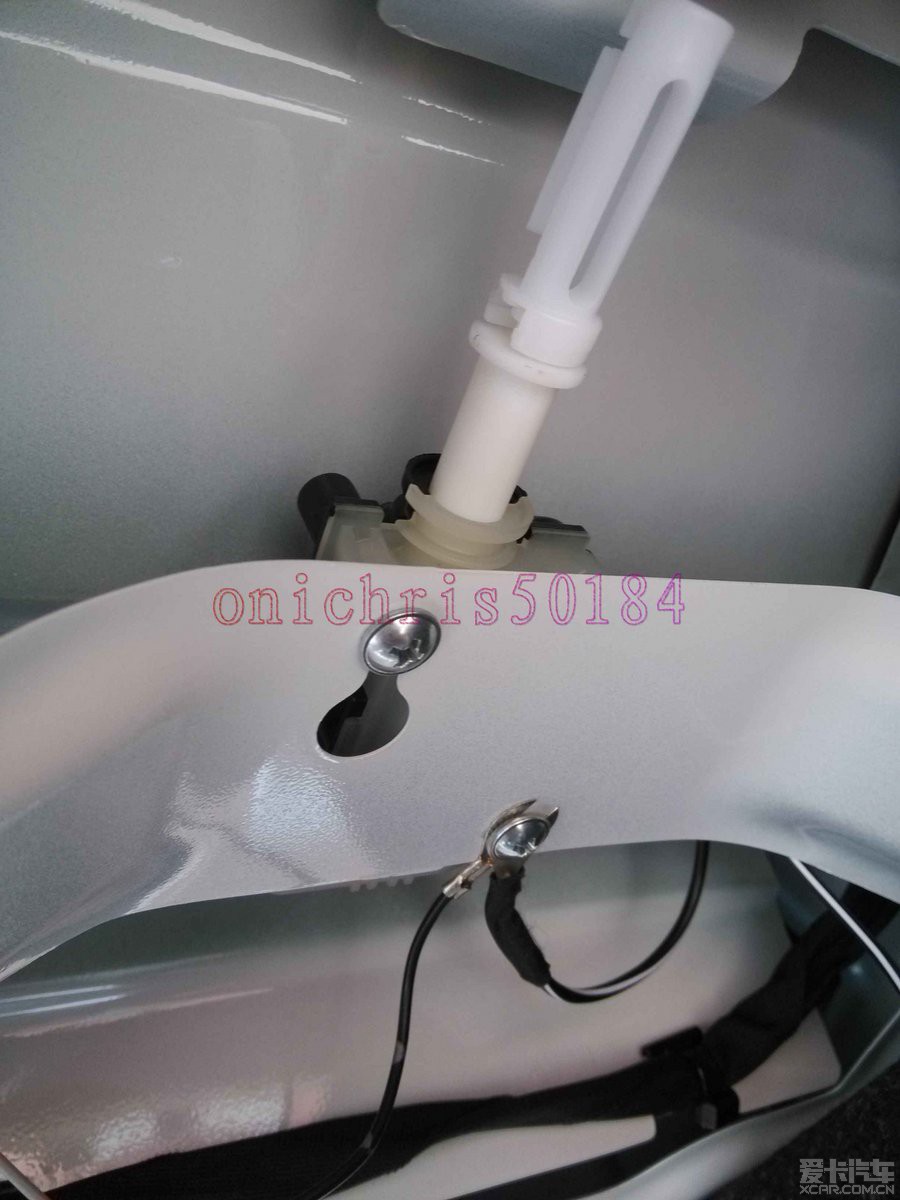

马达安装，其实照片上的接地不是官方接地，只不过卖家把线束做成这样，我也就只能接受了，真懒的改了。

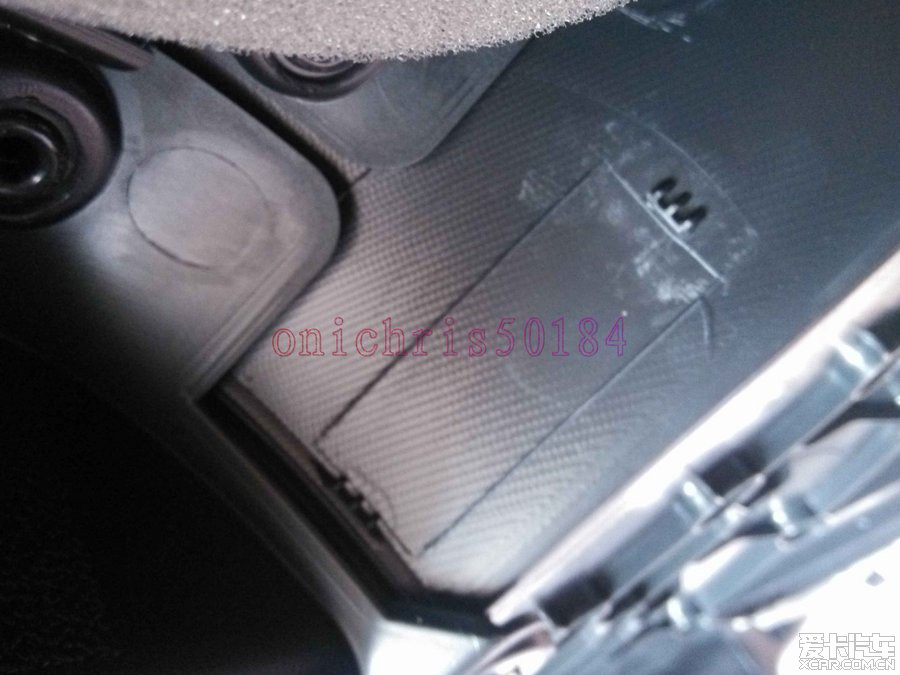

后备箱开启轻触开关走线及门板开孔
[
