再次得瑟：骏捷加装行云流水第五代行车电脑（爽）
几年前就在关注行车电脑，有些人说没用，有些人说有用。到底有没有用？
看你自己需要了，有了这个玩意，你可以精确的了解自己车的状态，那些提前角，喷油脉宽等等专业参数对普通驾驶员确实没用。但这个仪器可以随时监控我们行车稳定安全的一些关键参数，比如水温，电瓶电压，转速，油耗，剩余油量，行驶里程等等。。。。
还可以显示骏捷的故障代码，可以消除故障代码。
对一个新手驾驶员，这个仪器可方便设置转速报警，防止高转行车浪费油（很人性化，有个5档指定速度以上就不在转速报警。）
等等。这一切的功能个人认为，对于骏捷来说，很有用。还有这个可以随时显示本次行驶里程等等，感觉非常方便。
早几年，这个玩意感觉特丑，那时候都是光电管显示或者是黑白显示屏。感觉装车里不好看。
终于等来彩屏触摸板了。整个仪器没有按键的。这种爽。精炼，小巧。
购买的时候注意说明车型，这个玩意不是那个通用版，针对不同的车型刷不同的程序的。（通用版没有专用版好）
看图吧：
已经贴过膜了，用的一张手机膜自己裁剪的。这个屏幕是压敏触摸，就是最老式那种靠压力实现触摸的。因此贴膜是必须的，否则。。。呵呵。你懂的。会刮的稀烂的。
安装极为简单，几乎不用工具，徒手完成。

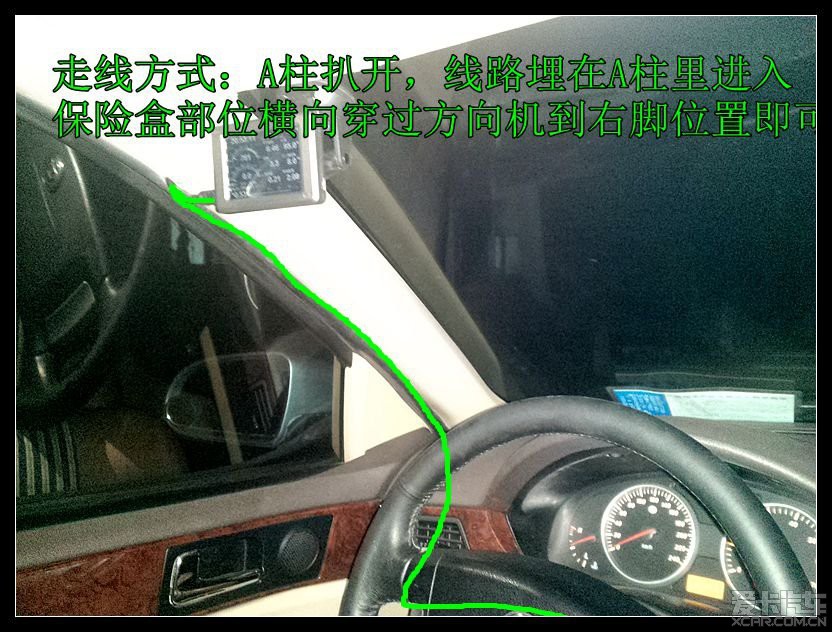

徒手扒开A柱密封胶条，扒开A柱罩板，把线路放进去，从侧面线路进入保鲜盒部位，在下面绕过去。
这个安装方式有个最大的好处，就是防晒，这个部位没有高温暴晒。，其次是这个部位不影响行车安全，观察也非常方便。眼睛余光瞄一下即可。
插在OBD插口即可。我们的车是德尔福ECU
标配的连接线是1.5m线，如果要按照我这个布线方式，我们的骏捷OBD口在驾驶位最右边了。线路短10cm左右。
浪费一点篇幅讲解这个了。因为这根连接线用的是MiniUSB 的双公接头方式。但实际线路却不是标准的USB线，标准USB线是4+1芯，就是4根芯，电源+—，数据+—，还有一根屏蔽线，而行云流水行车电脑是一根定制线，是5+1线，有5根芯加一根屏蔽线。
所以，我们买的市面上的MiniUSB是不能用的，否则会造成电压显示异常。刚好标准MiniUSB线悬空那根线用于这仪器的电压检测。

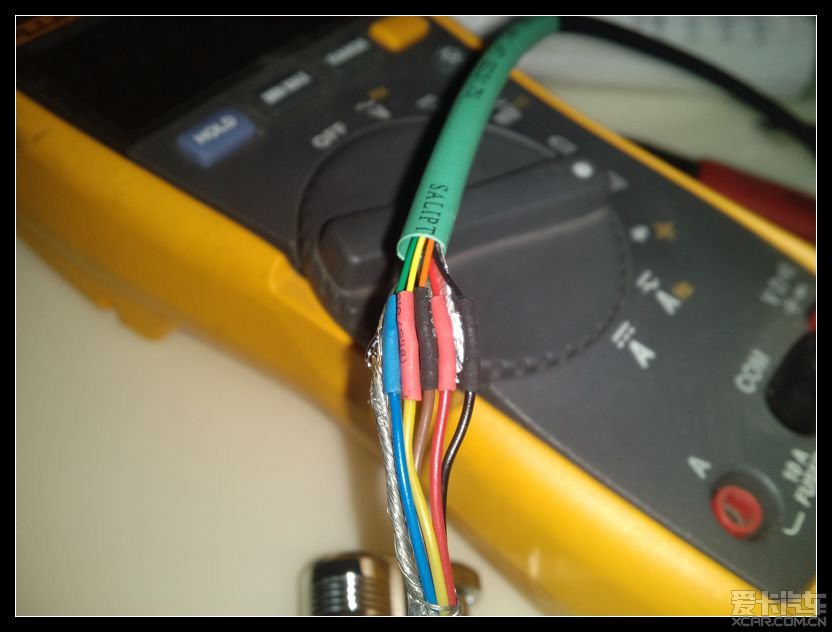

废了九牛二虎之力，找到一根带屏蔽的5芯线，剪了20cm来做这根延长线。我对汽车线路改装要求严格。店家指导的弄一段网线接上，拧接就可以，不敢恭维。想想汽车自燃起火是怎么来的？刚接上肯定不会出问题，可几年之后线路老化了呢？氧化了，接触不良了呢？

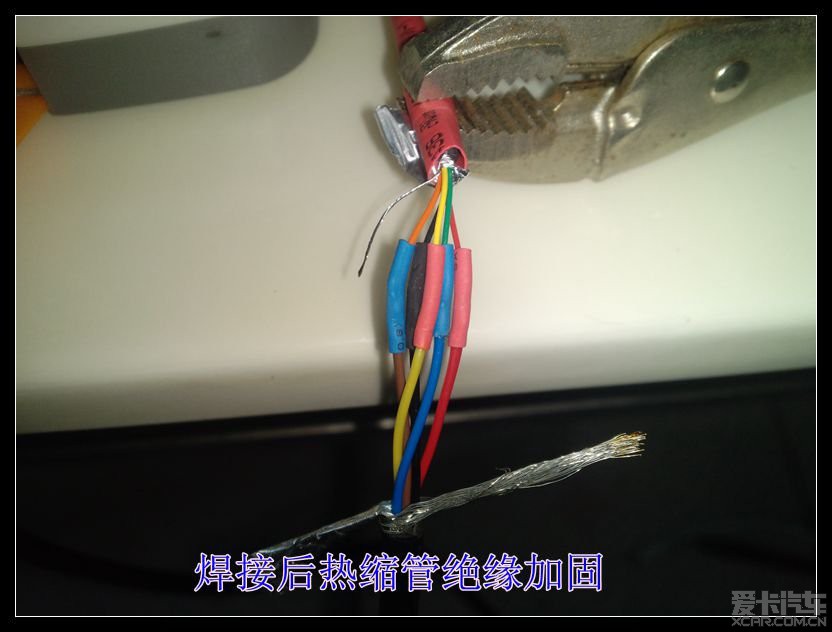

所以我坚持用焊接+热缩套管方法。
连接线改造完成。

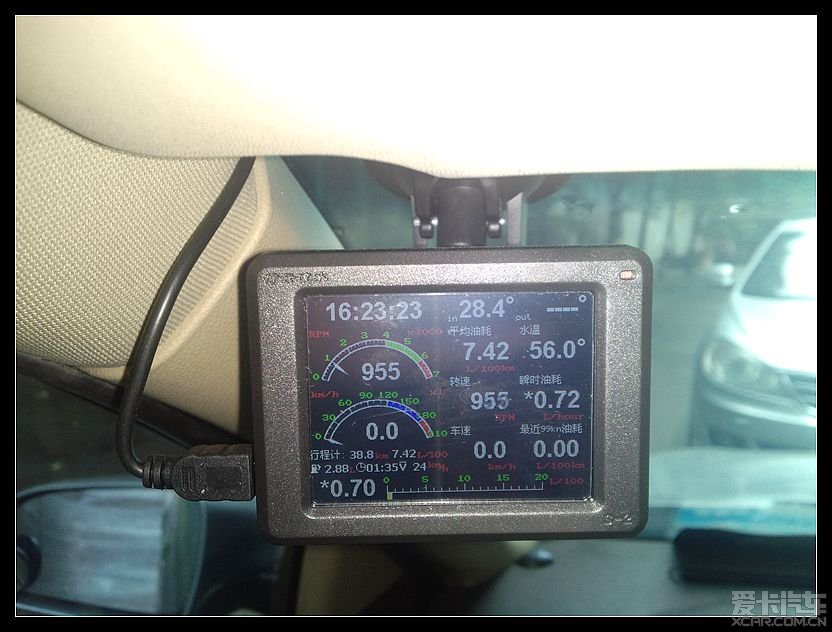

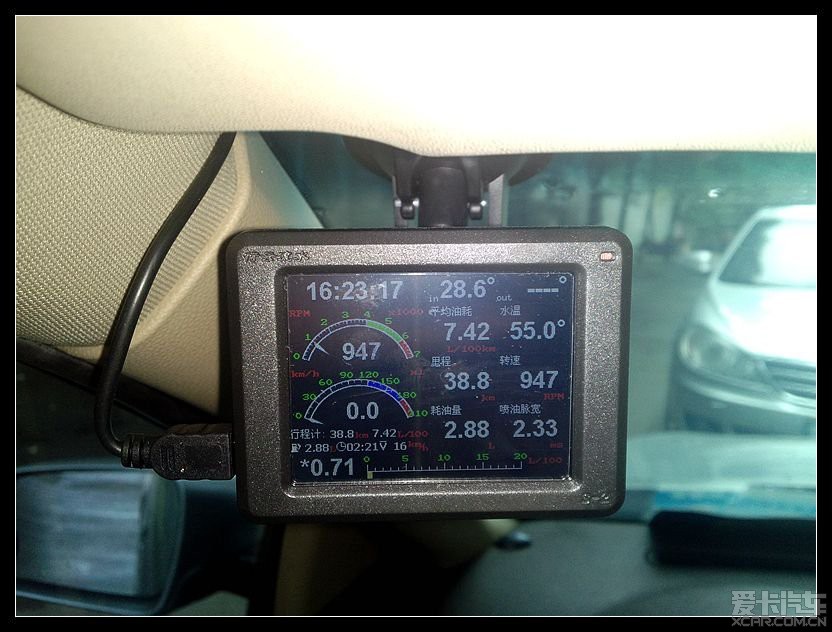

试效果了。。。。
自我感觉良好，两百多元而已。很值！装上后开车，设定2100转报警。居然这个老驾驶员，也经常超过2100转不换挡，哈哈，看来这个玩意还能约束我省油呀。
行车过程屏幕下面有个百公里油耗指示条。非常方便，随时可以了解你的脚踩下去是不是浪费了你的油。呵呵。
[
