[改装美容]【第三季】新捷达乞丐改装黑底白字液晶屏！求射精~

趁热打铁！第三季更新13全新捷达黑底白字液晶改装作业，首先感谢斑竹的大力支持

，前两季射精成功，望斑竹继续支持

；再次感谢思念提供的材料和技术支持！
特别说明：本人车是13年7月下线的，液晶屏为导电胶连接的适用此教程，14年2月之后下线的为排线连接版本，仪表结构不同，可以参考本教程。
上图！方向盘拉到最低开拆：

两只手拉住红圈位置往外使力就可拉下这个东西

拉下后2颗T20拧下

手抓住这个位置拉出仪表，注意后面有线···

拉下卡扣即可退出插头，拿下仪表

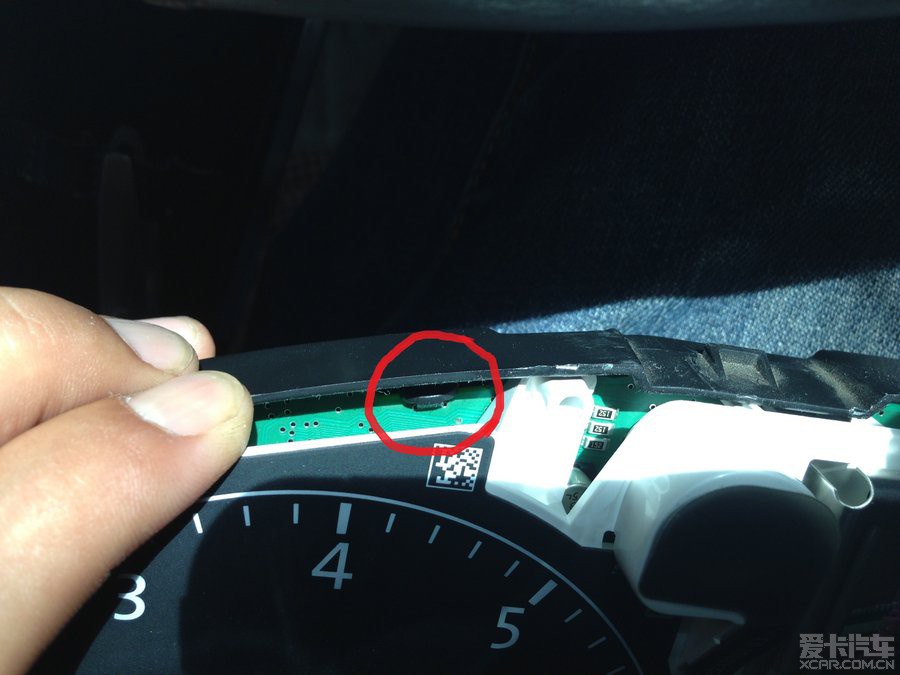

仪表右侧2个卡扣

仪表左侧2个卡扣

上面2个卡扣

下面3个卡扣···2+2+2+3=9```···破表那么多卡扣，接下来自己想办法了，搞定9个卡扣就能取下前盖

我是这样搞的····

分离···

前盖放到一边···

拿下前盖后的正面····接下来取后盖

左下···

右下···

左上···

右上···挑开一边2个就可以取下后盖

拿下的后盖···

拿掉后盖后的电路板反面···

这6个金属卡扣是固定液晶屏的···先扳开一边，再搬开另外一边往上退出···

拿下固定液晶屏的金属盖子···取下液晶屏··

拿掉液晶屏后的样子···

特写···4颗原车红色LED

翻个面，开始取指针···注意看工具···大一字刀，下垫泡沫，左手扶着指针，用力往上撬就能取下指针

另一边同样方法取下

开始取表盘···注意卡子···

红圈处4个卡子··只用撬开一边就能拿下电路板

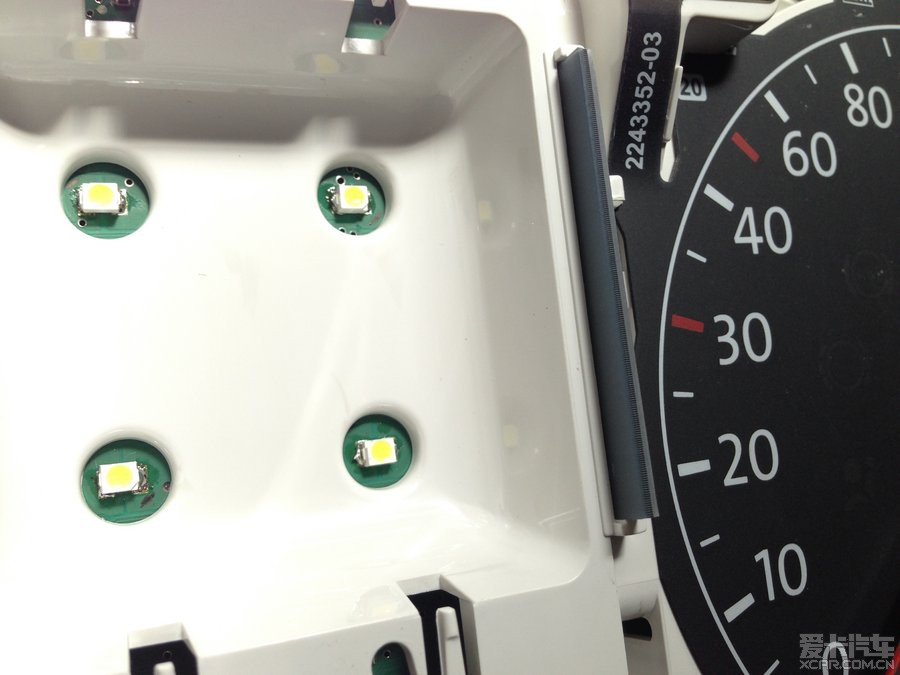

拆解后的仪表电路板（红圈位置4颗LED为红色，需更换为白色LED）
到此仪表拆解完成，会使用电烙铁，有一定动手能力的TX继续往下看，否则建议带上电路板和需要更换的白色LED到当地找修手机或修电脑的进行LED更换。
-------------------分割线---------------------
即将要更换的4颗LED，

先用万用表的二极管检测档位检查LED是否完好（黑笔搭缺口端，LED会亮表示完好，否则更换）。具体焊接作业因为两只手操作，没有拍照，不过能看到这的同学应该不成问题了，再次提示注意LED的正负极····

即将上场的黑底白字液晶屏

先亮个相···
下面装回表盘···导电胶，通电、

压上液晶屏调整位置，直到字迹显示清楚，

撕掉保护膜

装回固定液晶屏的金属板

卡住！背后的金属卡子要卡住电路板
再次温馨提示：最好使用工业酒精仔细擦拭导电胶、液晶屏及电路板接触的部位，如果不干净会引起液晶屏字迹缺笔少划或不清楚！

OK，顺序装回后盖！前盖！装车！哇靠！红字变白字，立马变高配！！有木有！！！尽情卖骚吧！！！

-----------------华丽的分割线-----------------

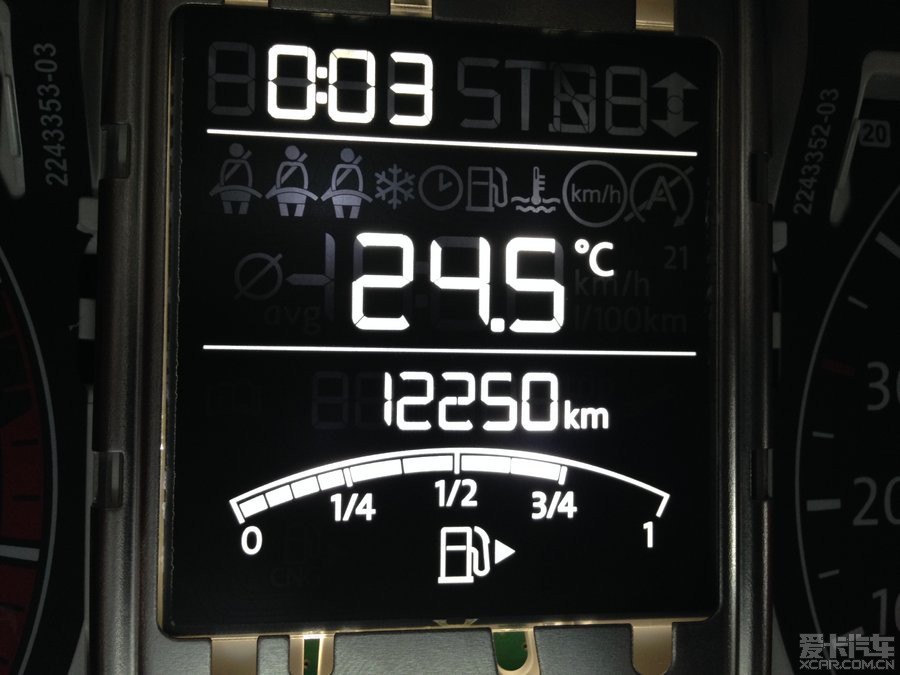

成品展示：

最后再露个脸，有兴趣的朋友可以交流提意见！！！

下一季：改装RNS315加装倒车后视，尽请期待！！！
谢谢观赏！！！求斑竹射一脸！！！

[ 本帖最后由会飞的黑猪于 2014-5-30 00:54 编辑 ]
