自动升窗器安装作业，参考+实践。。。

【广西长道车友知识分享】
发帖目的：
帮助车友，不要像我一样浪费大半一天的时间
首先下面作业才考了两位M车友的帖子，并引用了部分图片。对两位楼主表示感谢。

参考其他自动升窗安装作业

一.*****(点击标题访问)

主要看点：

1.拆掉左前门面板的方法

补充 1好位置用手指甲即可抠下来，
   2好位置用十字改锥拧大约1/4一圈即可弹起，然后用手拽下来
   3，4好位置用十字改锥拧即可，普通螺丝
   5-12位置各有一个卡扣卡着依次扣开即可，注意力度不要扣坏卡扣了，力度太小了也叩不开。
   所有都弄开后向上提即可拆下面板。
2.取信号电源（马达线）位置

图中右上角蓝白双色那条线就是锁车信号线
二.*****(点击标题访问)
主要看点：从保险盒取12v电穿线问题

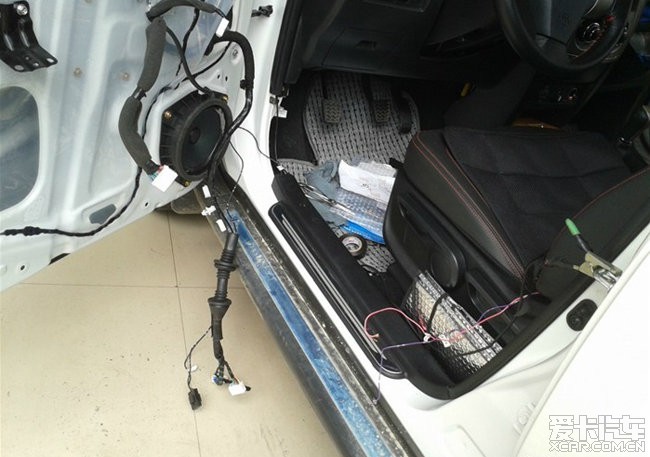

看了这张图我立即明白怎么穿线了
上午花了2个小时用网线线丝和圆珠笔头粗的铁丝都没穿过去，还担心把其他线路穿坏。
看了这张图后立即按照这张图把线束都弄出来，检查橡皮管里的线完好，没有被铁丝穿坏。
轻松就把12v取电线穿过去了
下面说说我的安装经历：
1.上午10点多到单位，让同事帮我一起装。他也没装过不过他拆过面板。我的面板主要是他帮我拆的。
  拆面板有点费劲，主要是怕把卡口拆坏，花了大约20分钟完美拆下。
2.接着就是穿12v取电线，经历各种周折都穿不过去，后来在论坛找到 RAYHHS 的帖子（上面的参考帖子二）轻松就穿好了
3.准备接取信号点（马达线，位置参考帖子一）时发现没有防水胶带，同事帮我去买的，我同事有爱心吧
  用小刀轻轻拉开一部分线皮不要讲线切断，就是从线中间拨开一块将升窗器的马达线接上即可
4.为了安全我打算用锡焊将升窗器的马达线和信号线（蓝白线）焊上然后用防水胶带包好。
  12v去电线焊到20A（不知道大小是否合适，我看升窗器自带保险是20A的）的保险上差到保险盒里

问题来了没有电烙铁，没有保险。我就把线整理了下线，面板也不装。直接开车跑了2个修车的地方都没有合适的保险，我就直接开着到了4s店。打算买2个保险。结果4s经理（应该是经理吧，我不认识但面熟，人不错很热心。）说不要钱了送了我2个黄色的20A保险。通过和经历谈话我知道了不同颜色代表不同的安数。接着就是买电烙铁，开车转了4个五金店，前三个都没有点烙铁，最后一个有点烙铁没有锡丝（汗，10元没买）。开车继续转看到一个装LED广告等的，问问试试吧，结果老板娘说有不能卖自己用，我说那你帮我焊以下车里的电路吧，她没敢，最后我她给了我一小段锡丝，我去五金店10元直接那走了电烙铁。
总结所需工具：十字改锥（拆装面板用），小刀（拨线用），电烙铁、锡丝、保险（接线用），防水胶带（包线用），绑带（固定升窗器用）
测试最终效果：拔钥匙，关门，遥控锁门后，4窗依次顺序升起。插钥匙给电，按中控锁，窗户不升起（行车自动落锁不会自动升起。这个功能很人性化）。

收尾安装够做就不说了（很快）。总共用了大半一天，最后洗车走人，单位院里有洗车工具组（周末就到单位洗车，呵呵没花钱洗过呢）
  下面是我的焊接效果，有的图模糊将就看吧

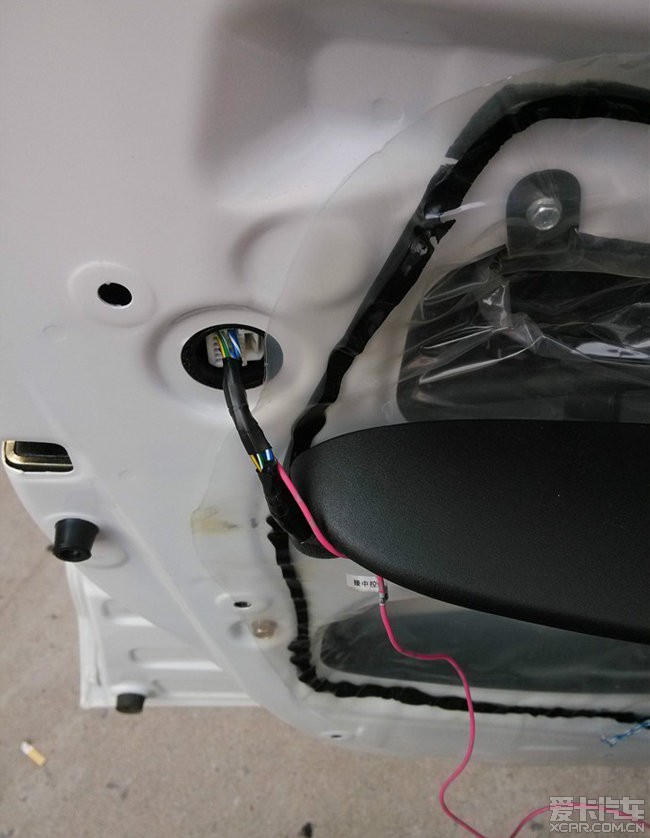

焊接马达锁车信号线

焊接12v取点线和保险

插入保险盒后的效果看车斜没插进去。没事已经差的很紧了。
最后给大家欣赏下我的工具组

[ 本帖最后由卖茶叶蛋了于 2014-5-12 15:28 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

zl611123 月球 77.1W+ 爱卡币 107621 帖子加关注发私信钻石元老注册 2008-12-16 来自福建省\|厦门市	发表于 2014-05-12 15:35 IP属地：未知 2楼自动升窗器是好东西，貌似安装挺麻烦的
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

闲云白桦 170.9W+ 爱卡币 212871 帖子加关注发私信钻石元老注册 2012-09-24 来自北京市\|北京市	发表于 2014-05-12 15:44 IP属地：未知 3楼自己干难度大。
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

腰里别个勺 31.2W+ 爱卡币 61004 帖子加关注发私信版主注册 2007-05-04 来自河北省\|邢台市	发表于 2014-05-12 16:00 IP属地：未知 4楼支持折腾！！！
	再过几十年我们来相会送到火葬场全部烧成灰你一堆我一堆谁也不认识谁全部送到农村做化肥... [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

镜月老大风云变幻自此天高云淡 17.8W+ 爱卡币 57334 帖子加关注发私信 2011年度先进工作者黄金元老注册 2009-10-22 来自河南省\|郑州市	发表于 2014-05-13 01:48 IP属地：未知 5楼支持DIV
	我是河南人 , 我是中国人 .爱卡河南分会官方QQ群193724751. [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

0唐钰小宝0 10 爱卡币 10 帖子加关注发私信初级会员注册 2014-05-14	发表于 2014-05-14 13:16 IP属地：未知 6楼不支持对不起啊~~~~
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

汪汪虎 1162 爱卡币 249 帖子加关注发私信白银长老注册 2012-05-28 来自广西省\|南宁市	发表于 2014-05-15 09:51 IP属地：未知 7楼
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

汪汪虎 1162 爱卡币 249 帖子加关注发私信白银长老注册 2012-05-28 来自广西省\|南宁市	发表于 2014-05-15 09:52 IP属地：未知 8楼引用腰里别个勺于 14-05-12 16:00 发表的回复支持折腾！！！谢谢版主~
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

200128 人生如梦 8.5W+ 爱卡币 20712 帖子加关注发私信白银元老注册 2007-03-01 来自广东省\|东莞市	发表于 2014-05-16 22:24 IP属地：未知 9楼不错，我也项搞一个。。。。最近一直下雨，忘记关窗一次
	[img][/img] [每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

不是好猪川军团0044 818 爱卡币 117 帖子加关注发私信青铜长老注册 2013-12-16 来自四川省\|成都市	发表于 2014-06-06 13:41 IP属地：未知 10楼看着就累要是让修车店给装连工带料要多少钱？
